Зүйл	Үзүүлэлт

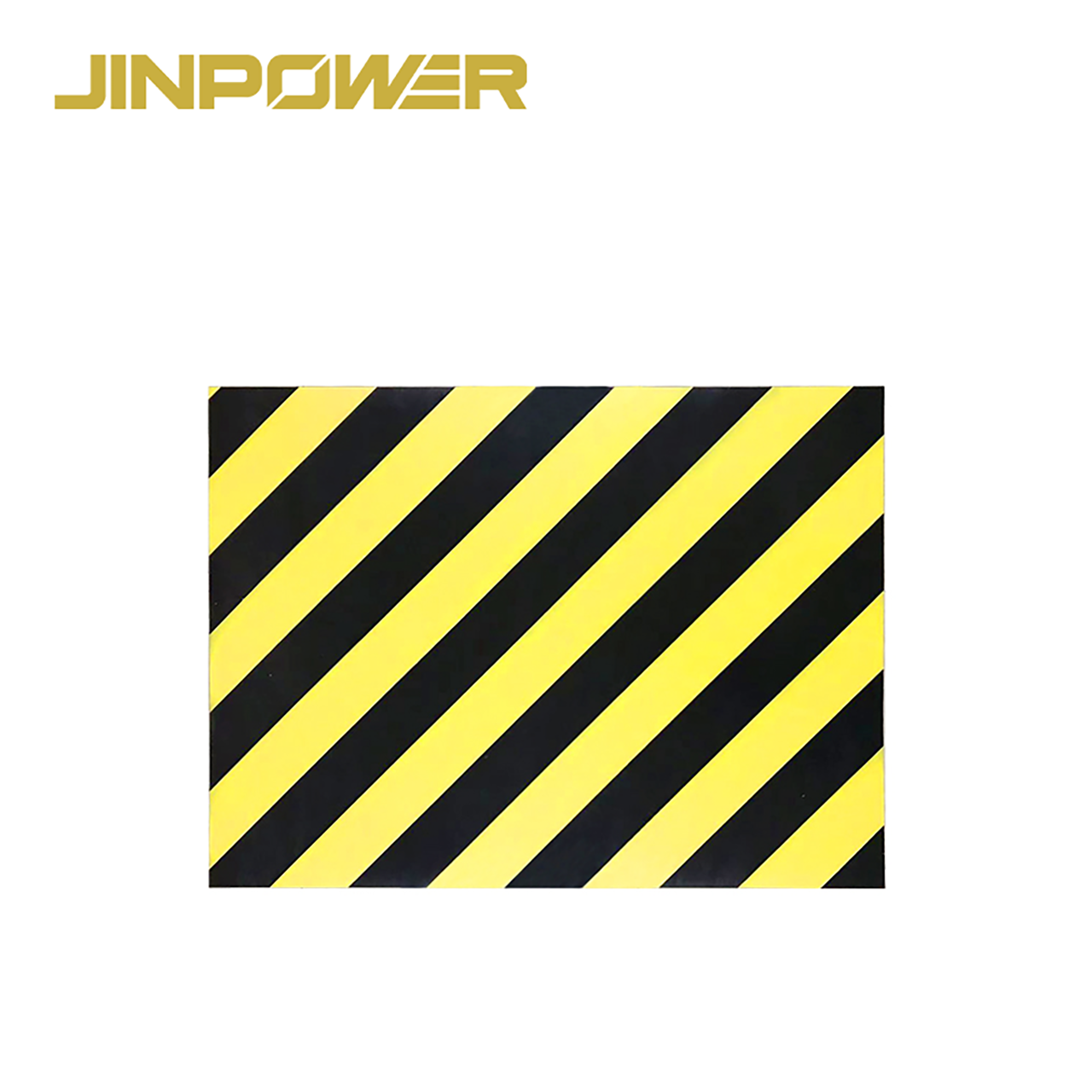

Бүтээгдэхүүний нэр	Шар анхааруулах судалтай цахилгаан тусгаарлагч резинэн дэвсгэр
Материал	NR болон SBR
Өнгө	Хар суурьтай, шар өнгийн диагональ анхааруулах судалтай
Өргөн	0.5–2 m, захиалгаар тохируулна
Урт	Захиалгаар тохируулна
Тэсвэрлэх хүчдэл	5 kV, 10 kV, 15 kV, 25 kV, 30 kV болон 35 kV
Зузаан	3 mm, 5 mm, 6 mm, 8 mm, 10 mm болон 12 mm
Ашиглалтын дундаж хугацаа	Үйлдвэрлэлийн болон цахилгааны хэвийн хэрэглээний нөхцөлд ойролцоогоор 4–5 жил
Хэрэглээний салбар	Дэд станц, хуваарилах байгууламжийн өрөө, удирдлагын самбар, үйлдвэрлэлийн цех, лаборатори болон барилгын талбай
Захиалгат тохируулга	Өргөн, урт, зузаан, анхааруулах судлын загвар, тэмдэглэгээ, лого болон сав баглаа боодол

Туршилтын хүчдэл нь бүтээгдэхүүний туршилтын үзүүлэлт юм. Энэ нь зөвшөөрөгдөх ажлын хүчдэлтэй адил биш.

Бүтээгдэхүүнийг сонгохдоо цахилгааны систем, төслийн техникийн тодорхойлолт, ашиглалтын орчин болон тухайн талбайд мөрдөх аюулгүй ажиллагааны шаардлагад үндэслэнэ.

Яагаад шар анхааруулах судал ашигладаг вэ?

Тодорхой харагдах байдал

Шар ташуу анхааруулах судал нь цахилгаан тоног төхөөрөмжийн орчимд резинэн дэвсгэрийг илүү хялбар таних боломжтой болгодог.

Эдгээр судал нь хуваарилах төхөөрөмж, удирдлагын самбар, цахилгааны шкаф болон туршилтын төхөөрөмжийн өмнөх операторын зогсох бүсийг тодорхойлоход тусална.

Цахилгаан тусгаарлалт ба талбайн зохион байгуулалт

Резинэн дэвсгэр нь оператор болон шалны хооронд тусгаарлагч давхарга үүсгэнэ.

Хар-шар загвар нь цахилгааны өрөө, цех болон түр ажлын талбайд харааны зохион байгуулалтыг дэмждэг.

Шар судал нь анхааруулах тэмдэглэгээ юм. Энэ нь дэвсгэрийн цахилгааны зэрэглэл эсвэл туршилтын хүчдэлийг тодорхойлохгүй.

Практик үйлдвэрийн загвар

Хар суурь нь үйлдвэрийн орчин болон тогтмол цахилгааны ажлын талбайд тохиромжтой. Шар ташуу судал нь дэвсгэрийг бүхэлд нь тод өнгөөр бүрхэлгүйгээр харагдахуйц анхааруулга өгдөг.

Энэхүү загвар нь цахилгаан тусгаарлалт болон шалны талбайн тодорхой тэмдэглэгээг хоёуланг нь шаарддаг байгууламжид тохиромжтой.

Ердийн хэрэглээ

Дэвсгэр нь талбайн эрсдэлийн үнэлгээгээр шаардлагатай операторын зогсох талбайг бүрэн бүрхсэн байх ёстой.

Шалны зохион байгуулалтыг төлөвлөхдөө худалдан авагчид ороомгийн өргөн, нийт урт, тоног төхөөрөмжийн байрлал болон залгаасын тоог мөн харгалзан үзэх шаардлагатай.

Зөв резинэн дэвсгэрийг хэрхэн сонгох вэ?

Цахилгааны шаардлагыг баталгаажуулах

Захиалга өгөхөөс өмнө цахилгааны системийн хүчдэл, шаардлагатай туршилтын хүчдэл болон төслийн техникийн тодорхойлолтыг баталгаажуулна.

Боломжтой туршилтын хүчдэлийн сонголтууд:

• 5 kV

• 10 kV

• 15 kV

• 25 kV

• 30 kV

• 35 kV

Дэвсгэрийг зөвхөн зузаанаар нь сонгож болохгүй. Туршилтын хүчдэл, зөвшөөрөгдөх ажлын нөхцөл, туршилтын шаардлага болон талбайн аюулгүй ажиллагааны журмыг мөн харгалзан үзэх ёстой.

Шаардлагатай зузааныг сонгох

Боломжтой зузааны сонголтууд:

• 3 mm

• 5 mm

• 6 mm

• 8 mm

• 10 mm

• 12 mm

Шаардлагатай зузааныг туршилтын хүчдэлийн шаардлага, шалны нөхцөл, ашиглалтын давтамж болон төслийн хүлээн авах шалгууртай уялдуулан сонгоно.

Шаардлагатай хэмжээг баталгаажуулах

Боломжтой өргөн 0.5–2 m байна. Урт нь тоног төхөөрөмжийн байрлал болон төслийн шаардлагын дагуу захиалгаар хийгдэнэ.

Үнийн санал хүсэхээс өмнө дараах мэдээллийг баталгаажуулна:

• Шаардлагатай өргөн

• Шаардлагатай урт

• Шалны нийт талбай

• Ороомог эсвэл тайрсан хэсгийн тоо

• Тоног төхөөрөмжийн байрлал

• Зөвшөөрөгдөх залгаасын тоо

Тохиромжтой ороомгийн өргөнийг ашигласнаар цахилгаан тоног төхөөрөмжийн өмнөх шаардлагагүй залгаасыг багасгаж болно.

NR ба SBR резинэн материал

Дэвсгэрийг NR болон SBR-ээр үйлдвэрлэдэг.

NR нь уян хатан чанар болон суналт өгдөг бол SBR нь элэгдэлд тэсвэртэй байдал болон үйлдвэрийн хэрэглээнд тогтвортой ажиллагааг дэмждэг. Хосолсон резинэн систем нь цахилгааны өрөө, цех болон бусад хяналттай ажлын талбайд тохиромжтой.

Материалын найрлага болон бэлэн бүтээгдэхүүний үзүүлэлтийг шаардлагатай туршилтын хүчдэл, зузаан болон ашиглалтын нөхцөлийн дагуу баталгаажуулна.

Ашиглалтын лавлагаа хугацаа

Хэвийн үйлдвэрийн болон цахилгааны хэрэглээний нөхцөлд лавлагаа ашиглалтын хугацаа ойролцоогоор дөрвөөс таван жил байна.

Бодит ашиглалтын хугацаа нь дараах хэд хэдэн хүчин зүйлээс хамаарна:

• Ашиглалтын давтамж

• Механик элэгдэл

• Дотор эсвэл гадна орчны нөхцөл

• Температур ба чийгшил

• Тос эсвэл химийн бохирдол

• Цэвэрлэгээний арга

• Хадгалалтын нөхцөл

• Үзлэгийн үр дүн

Дэвсгэрийг тогтмол шалгаж байх ёстой. Хэрэв цууралт, цооролт, их хэмжээний деформаци, гадаргуугийн гэмтэл, бохирдол эсвэл цахилгааны туршилтад тэнцээгүй байдал илэрвэл солино.

Дээр дурдсан ашиглалтын хугацаа нь тогтсон солих хугацаа биш, лавлагаа үзүүлэлт юм.

Захиалгат үйлдвэрлэлийн сонголтууд

JINPOWER нь эрчим хүчний байгууллага, цахилгааны гүйцэтгэгч, EPC төсөл, үйлдвэрийн газар, импортлогч, дистрибьютер болон аюулгүй ажиллагааны тоног төхөөрөмж нийлүүлэгчдэд зориулан цахилгаан тусгаарлагч резинэн дэвсгэр нийлүүлдэг.

Боломжтой захиалгат сонголтууд:

• 0.5–2 m өргөн

• Захиалгат ороомгийн урт

• Захиалгат тайрсан хэсгийн хэмжээ

• Зузааны сонголт

• Шар ташуу судалтай загвар

• Бүтээгдэхүүний тэмдэглэгээ

• Захиалагчийн лого

• Хувийн шошготой сав баглаа боодол

• Экспортын сав баглаа боодол

Тендер болон төслийн захиалгын хувьд худалдан авагчид үнийн санал авахаас өмнө техникийн тодорхойлолтоо илгээж болно. Бид шаардсан хэмжээ, туршилтын хүчдэл, зузаан, анхааруулах загвар, тэмдэглэгээ болон баримт бичгийн шаардлагыг хянана.

Туршилт ба баримт бичиг

Цахилгаан тусгаарлагч резинэн дэвсгэрийг баталгаажуулсан худалдан авалтын тодорхойлолт болон тохиролцсон шалгалтын шаардлагын дагуу хүлээн авна.

Захиалгаас хамааран дараах баримт бичиг उपलब्ध байж болно:

• Бүтээгдэхүүний техникийн тодорхойлолтын хуудас

• Хэмжээсийн шалгалтын бүртгэл

• Зузааны шалгалтын бүртгэл

• Туршилтын хүчдэлийн туршилтын тайлан

• Багцын таних мэдээлэл

• Бүтээгдэхүүний тэмдэглэгээний мэдээлэл

• Сав баглаа боодлын шалгалтын бүртгэл

• Холбогдох гуравдагч талын шалгалтын тайлан

Баримт бичгийн боломж нь сонгосон бүтээгдэхүүний тодорхойлолт, захиалгын тоо хэмжээ, туршилтын хамрах хүрээ болон төслийн шаардлагаас хамаарна.

Захиалга хийхээс өмнө баримт бичгийн бүрэн жагсаалтыг баталгаажуулна уу.

Худалдан авалтад шаардлагатай мэдээлэл

Бүтээгдэхүүний зөв зөвлөмж болон үнийн саналыг бэлтгэхийн тулд дараах мэдээллийг өгнө үү:

• Очих улс

• Хэрэглэх газар

• Цахилгааны системийн хүчдэл

• Шаардлагатай туршилтын хүчдэл

• Шаардлагатай зузаан

• Шаардлагатай өргөн ба урт

• Захиалгын нийт тоо хэмжээ

• Шар анхааруулах судлын шаардлага

• Сав баглаа боодлын шаардлага

• Шаардлагатай туршилтын баримт бичиг

Худалдан авалтын бүрэн мэдээлэл нь зөв тодорхойлолт, үйлдвэрлэлийн зохион байгуулалт, туршилтын хамрах хүрээ, сав баглаа боодлын арга болон хүргэлтийн төлөвлөгөөг баталгаажуулахад тусална.

Түгээмэл асуултууд

Шар ташуу анхааруулах судал ямар зориулалттай вэ?

Шар судал нь харагдах байдлыг сайжруулж, зориулалтын цахилгааны ажлын талбайг тодорхойлоход тусалдаг.

Эдгээр нь харааны анхааруулах тэмдэглэгээ бөгөөд туршилтын хүчдэл эсвэл зөвшөөрөгдөх ажлын хүчдэлийг илэрхийлэхгүй.

Дэвсгэрт ямар материал ашигладаг вэ?

Дэвсгэрийг NR болон SBR резинээр үйлдвэрлэдэг.

Энэхүү материалын хослол нь үйлдвэрийн хэрэглээнд уян хатан чанар, элэгдэлд тэсвэртэй байдал, механик үзүүлэлт болон цахилгаан тусгаарлалтыг хангана.

Ямар туршилтын хүчдэлийн сонголттой вэ?

Боломжтой туршилтын хүчдэл нь 5 kV, 10 kV, 15 kV, 25 kV, 30 kV болон 35 kV байна.

Туршилтын хүчдэлийг зөвшөөрөгдөх ажлын хүчдэл гэж үзэж болохгүй. Худалдан авагчид захиалга өгөхөөс өмнө системийн хүчдэл болон төслийн тодорхойлолтыг өгөх ёстой.

Ямар зузаантай хувилбарууд байдаг вэ?

Боломжтой зузаан нь 3 mm, 5 mm, 6 mm, 8 mm, 10 mm болон 12 mm байна.

Зөв зузааныг цахилгаан болон механикийн шаардлагатай уялдуулан сонгоно.

Өргөн болон уртыг захиалгаар өөрчилж болох уу?

Болно. Боломжтой өргөн нь 0.5–2 m бөгөөд уртыг төслийн шалны зохион байгуулалт болон шаардлагатай тоо хэмжээнд үндэслэн захиалгаар хийнэ.

Шар анхааруулах загварыг захиалгаар өөрчилж болох уу?

Болно. Судлын өргөн, байрлал, зохион байгуулалт, бүтээгдэхүүний тэмдэглэгээ, лого болон сав баглаа боодлыг баталгаажуулсан захиалгын тодорхойлолтын дагуу өөрчилж болно.

Хүлээгдэж буй ашиглалтын хугацаа хэд вэ?

Хэвийн үйлдвэрийн болон цахилгааны хэрэглээний нөхцөлд лавлагаа ашиглалтын хугацаа ойролцоогоор дөрвөөс таван жил байна.

Бодит солих хугацаа нь элэгдэл, орчны нөхцөл, бохирдол, засвар үйлчилгээ, үзлэгийн үр дүн болон талбайн аюулгүй ажиллагааны дүрмээс хамаарна.

Төслийн үнийн санал хүсэх

Системийн хүчдэл, шаардлагатай туршилтын хүчдэл, зузаан, өргөн, урт, тоо хэмжээ, очих улс, анхааруулах судлын шаардлага болон шаардлагатай туршилтын баримт бичгийг бидэнд илгээнэ үү.

Манай баг мэдээллийг хянаж, тохиромжтой үйлдвэрлэл болон нийлүүлэлтийн шийдлийг санал болгоно.

Цахилгаан тусгаарлагч резинэн дэвсгэр нь цахилгааны аюулгүй ажиллагааны иж бүрэн системийн зөвхөн нэг хэсэг юм. Энэ нь цахилгаан тусгаарлалт, газардуулга, тусгаарлагч бээлий, диэлектрик гутал, тусгаарлагдсан багаж хэрэгсэл болон бусад шаардлагатай хувийн хамгаалах хэрэгслийг орлохгүй.

Орон нутгийн дүрэм журам болон талбайн аюулгүй ажиллагааны журмыг мөрдөнө үү.
