Tehničke specifikacije

Ispitni napon je ispitni parametar i ne smije se smatrati dopuštenim radnim naponom. Potrebnu izolacijsku prostirku treba odabrati prema radnom naponu, primjenjivom standardu i specifikaciji projekta.

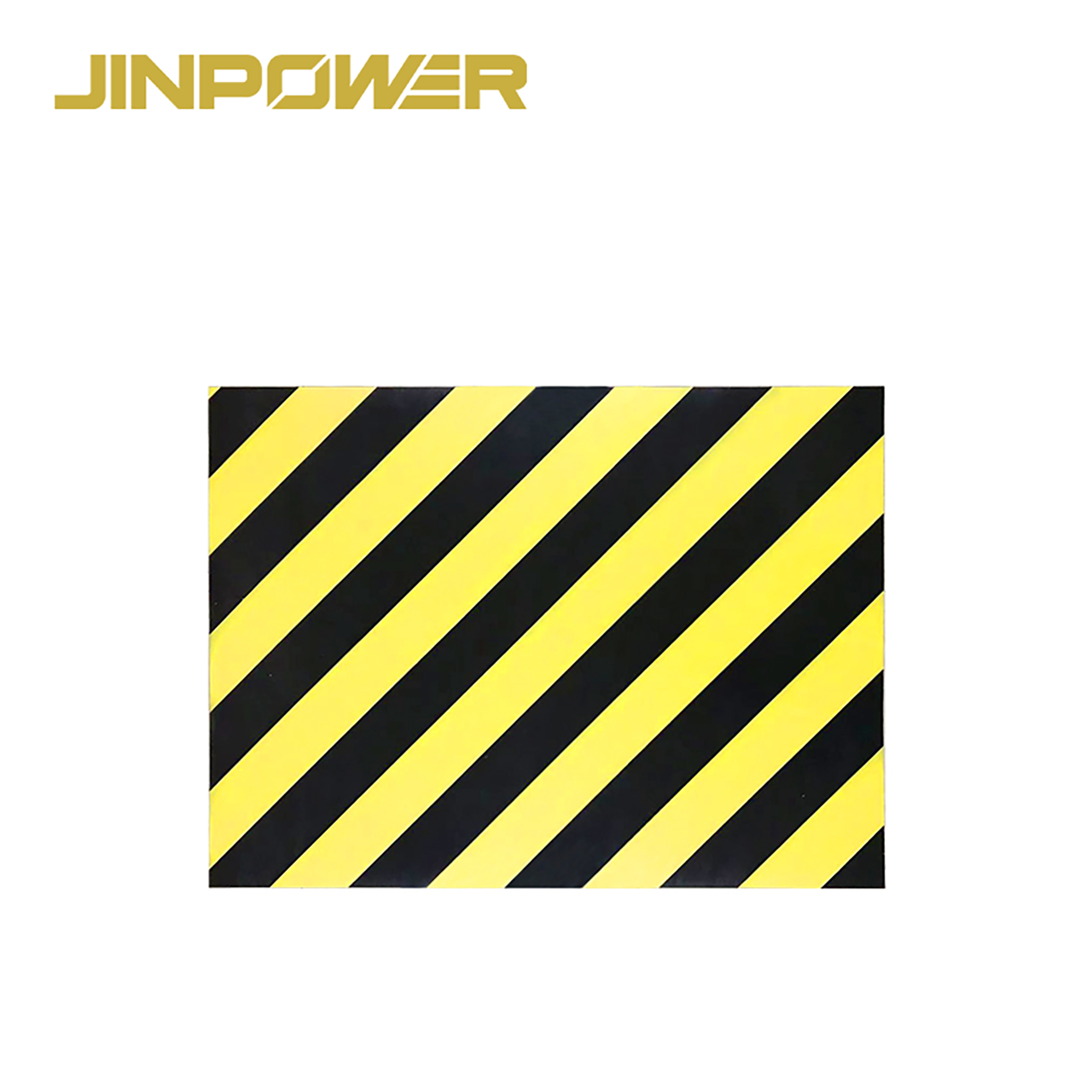

Zašto koristiti crno-žutu prugastu izolacijsku prostirku?

Glavna razlika između ovog proizvoda i standardne jednobojne izolacijske prostirke je upozoravajući dizajn po cijeloj površini.

Identifikacija opasnosti visoke vidljivosti

Crno-žuti uzorak pokriva vidljivu radnu površinu, umjesto da označava samo rub.

To olakšava razlikovanje područja električnih radova od okolnih podova i prolaza, posebno u industrijskim okruženjima gdje je važna jasna identifikacija opasnosti.

Električno izolacijska površina

Upozoravajući uzorak omogućuje vizualnu identifikaciju, dok gumena prostirka osigurava potrebnu izolacijsku funkciju.

Električne performanse ovise o čimbenicima kao što su:

• Specifikacija gume

• Debljina

• Potreban ispitni napon

• Primjenjivi električni standard

Sam prugasti uzorak ne određuje električnu klasifikaciju.

Prikladno za jasno označene zone električnih radova

Ovaj je dizajn koristan kada kupci žele da cijelo izolirano područje ostane vizualno uočljivo, umjesto korištenja samo žutog ruba oko područja stajanja.

Tipične primjene

Crno-žute prugaste izolacijske gumene prostirke mogu se koristiti u:

• Područjima električnog održavanja

• Područjima sklopnih i upravljačkih uređaja

• Prostorijama za distribuciju električne energije

• Trafostanicama

• Područjima električnog ispitivanja

• Industrijskim radionicama

• Stanica za održavanje opreme

• Privremenim zonama električnih radova

Posebno su prikladne za lokacije na kojima su istodobno potrebni električna izolacija i jasna identifikacija opasnosti na razini poda.

Za opće opcije električnih izolacijskih prostirki pogledajte naše električne izolacijske gumene prostirke.

Crno-žuta prugasta prostirka u odnosu na prostirku sa žutim rubom

JINPOWER isporučuje različite izolacijske prostirke s upozoravajućim dizajnom za različite zahtjeve ugradnje.

Odaberite crno-žutu prugastu prostirku kada je cijelo područje električnih radova potrebno jasno vizualno upozoriti.

Odaberite prostirku sa žutim rubom kada je glavni zahtjev odrediti jasno izolirano područje stajanja oko električne opreme.

Pogledajte našu električnu izolacijsku gumenu prostirku sa žutim rubom za ovaj alternativni dizajn.

Kako odabrati odgovarajuću prugastu izolacijsku prostirku

Potvrdite električne zahtjeve

Počnite potvrđivanjem sljedećeg:

• Sustavni ili radni napon

• Potreban ispitni napon

• Primjenjivi standard

• Zahtjev za prihvaćanje projekta

Ne odabirite prostirku samo prema debljini ili izgledu.

Odaberite potrebnu debljinu

Dostupne debljine uključuju:

3 mm / 5 mm / 6 mm / 8 mm / 10 mm / 12 mm

Debljinu treba odabrati zajedno s potrebnim električnim performansama i specifikacijom projekta.

Za primjene u kojima su električna klasa i odabir napona glavna briga, možete također pogledati našu električnu izolacijsku prostirku za razvodne ploče.

Potvrdite širinu i duljinu

Dostupne širine kreću se od 0.5 m do 2 m, uz dostupne prilagođene duljine.

Za veća područja električnih radova odabir odgovarajućih dimenzija role može pomoći smanjiti nepotrebne spojeve i osigurati ujednačeniju ugradnju.

Potvrdite dizajn upozoravajućih pruga

Za prilagođene projektne narudžbe potvrdite potrebne:

• Smjer pruga

• Širinu pruga

• Ukupne dimenzije prostirke

• Označavanje proizvoda

• Zahtjeve za logotip

Dostavljanje nacrta ugradnje ili dimenzija poda može nam pomoći da preciznije potvrdimo proizvodnu specifikaciju.

Prilagodba i ispitivanje

JINPOWER podržava projektne zahtjeve i zahtjeve za skupne narudžbe za različita okruženja električnih radova.

Prilagodba može uključivati:

• Širinu i duljinu

• Debljinu

• Raspored pruga

• Označavanje proizvoda

• Logotip

• Pakiranje

Za proizvode električne sigurnosti zahtjeve za ispitivanje također treba potvrditi prije masovne proizvodnje.

Ovisno o naručenoj specifikaciji i zahtjevu projekta, kupci možda trebaju potvrditi:

• Debljinu

• Dimenzije

• Stanje površine

• Ispitivanje ispitnim naponom

• Identifikaciju proizvoda

• Potrebnu dokumentaciju o pregledu ili ispitivanju

Za više informacija o tome što kupci trebaju provjeriti prije naručivanja pročitajte naš vodič za zahtjeve ispitivanja električnih izolacijskih gumenih prostirki.

Stvarni vijek trajanja ovisi o habanju, onečišćenju, uvjetima skladištenja, izloženosti okolišu i rezultatima pregleda. Prostirke s pukotinama, probojima, ozbiljnim otvrdnućem ili neuspješnim električnim performansama treba povući iz uporabe.

Često postavljana pitanja

Koja je svrha crnih i žutih pruga?

Crno-žuti uzorak po cijeloj površini omogućuje identifikaciju opasnosti visoke vidljivosti. Pomaže razlikovati područje električnih radova od okolnih podova.

Koje su opcije ispitnog napona dostupne?

Dostupne specifikacije ispitnog napona uključuju 5, 10, 15, 25, 30 i 35 kV, ovisno o specifikaciji naručenog proizvoda.

Ispitni napon ne smije se izravno koristiti kao dopušteni radni napon.

Koje su debljine dostupne?

Dostupne debljine uključuju 3, 5, 6, 8, 10 i 12 mm.

Odgovarajuću debljinu treba odabrati prema potrebnim električnim performansama i specifikaciji projekta.

Koja je razlika između ove prostirke i izolacijske prostirke sa žutim rubom?

Ovaj proizvod koristi crne i žute upozoravajuće pruge preko većine ili cijele vidljive površine za snažniju identifikaciju opasnosti na cijelom području.

Prostirka sa žutim rubom uglavnom koristi jednobojno izolirano radno područje sa žutim rubom koji određuje gdje operater treba stajati.

Zatražite ponudu za crno-žutu prugastu prostirku

Za bržu potvrdu specifikacije navedite:

Radni napon + potreban ispitni napon + debljina + širina + duljina + zahtjev za pruge + količina + zahtjev za ispitivanje.

JINPOWER tada može potvrditi odgovarajuću konfiguraciju crno-žute prugaste električne izolacijske gumene prostirke za vašu električnu prostoriju, područje sklopnog postrojenja, zonu održavanja ili industrijski projekt.
