รายการ	ข้อมูลจำเพาะ

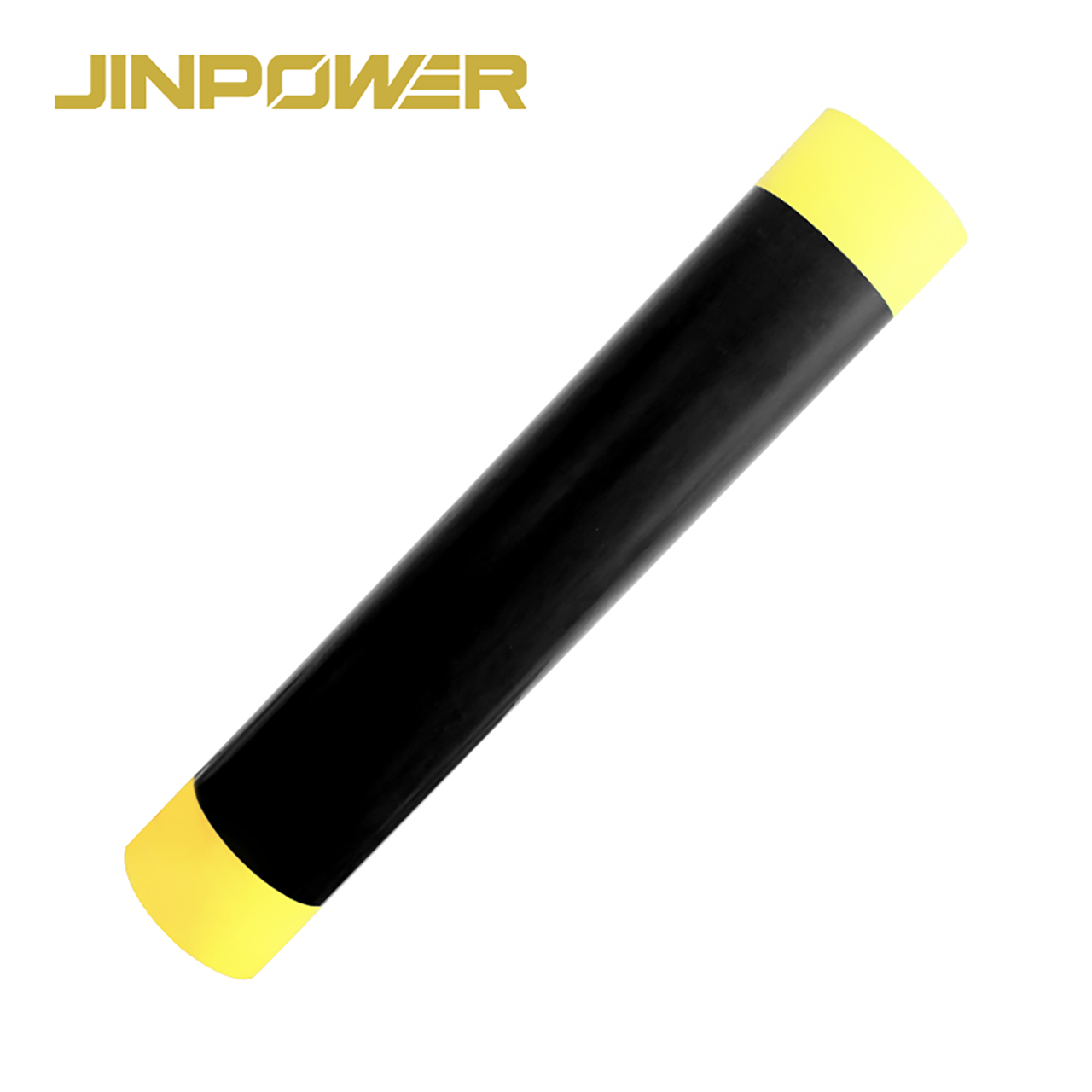

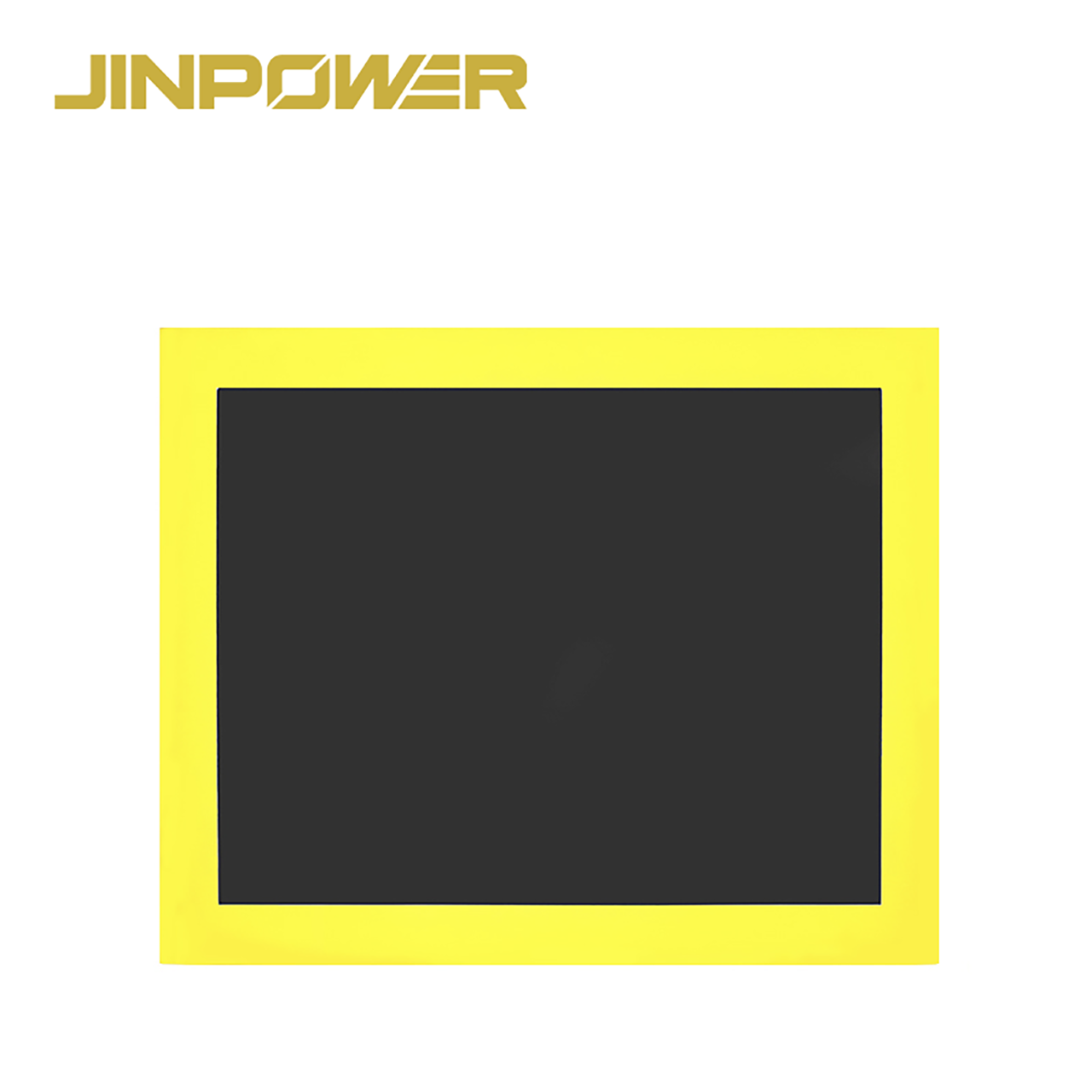

ชื่อผลิตภัณฑ์	แผ่นยางฉนวนไฟฟ้าสีเหลืองลายเตือนอันตราย
วัสดุ	NR และ SBR
สี	ฐานสีดำพร้อมแถบเตือนอันตรายสีเหลืองแนวทแยง
ความกว้าง	0.5–2 m ปรับแต่งได้
ความยาว	ปรับแต่งได้
แรงดันทดสอบ	5 kV, 10 kV, 15 kV, 25 kV, 30 kV และ 35 kV
ความหนา	3 mm, 5 mm, 6 mm, 8 mm, 10 mm และ 12 mm
อายุการใช้งานอ้างอิง	ประมาณ 4–5 ปีภายใต้การใช้งานในภาคอุตสาหกรรมและระบบไฟฟ้าตามปกติ
การใช้งาน	สถานีไฟฟ้าย่อย ห้องสวิตช์เกียร์ ตู้ควบคุม โรงงานอุตสาหกรรม ห้องปฏิบัติการ และไซต์งานก่อสร้าง
การปรับแต่งตามความต้องการ	ความกว้าง ความยาว ความหนา รูปแบบแถบเตือนอันตราย การทำเครื่องหมาย โลโก้ และบรรจุภัณฑ์

แรงดันทดสอบเป็นพารามิเตอร์สำหรับการทดสอบผลิตภัณฑ์ ไม่ใช่แรงดันใช้งานที่อนุญาต

การเลือกผลิตภัณฑ์ควรพิจารณาจากระบบไฟฟ้า ข้อกำหนดของโครงการ สภาพแวดล้อมการทำงาน และข้อกำหนดด้านความปลอดภัยของสถานที่ที่เกี่ยวข้อง

เหตุผลที่ควรใช้แถบเตือนสีเหลือง

การระบุพื้นที่ที่มองเห็นได้อย่างชัดเจน

แถบเตือนแนวทแยงสีเหลืองช่วยให้มองเห็นแผ่นยางได้ง่ายขึ้นบริเวณอุปกรณ์ไฟฟ้า

แถบดังกล่าวช่วยกำหนดพื้นที่ยืนของผู้ปฏิบัติงานด้านหน้าสวิตช์เกียร์ แผงควบคุม ตู้ไฟฟ้า และอุปกรณ์ทดสอบ

ฉนวนไฟฟ้าและการจัดการพื้นที่

แผ่นยางทำหน้าที่เป็นชั้นฉนวนระหว่างผู้ปฏิบัติงานกับพื้น

การออกแบบสีดำและเหลืองยังช่วยสนับสนุนการจัดการพื้นที่ด้วยการมองเห็นในห้องไฟฟ้า โรงงาน และพื้นที่ปฏิบัติงานชั่วคราว

แถบสีเหลืองเป็นเครื่องหมายเตือน ไม่ได้ใช้กำหนดพิกัดทางไฟฟ้าหรือแรงดันทดสอบของแผ่นยาง

การออกแบบที่เหมาะกับงานอุตสาหกรรม

พื้นสีดำเหมาะสำหรับสภาพแวดล้อมอุตสาหกรรมและพื้นที่ปฏิบัติงานด้านไฟฟ้าทั่วไป แถบเตือนแนวทแยงสีเหลืองช่วยให้มองเห็นสัญญาณเตือนได้ชัดเจนโดยไม่ต้องทำให้แผ่นยางทั้งผืนเป็นสีสว่าง

การออกแบบนี้เหมาะสำหรับสถานที่ที่ต้องการทั้งฉนวนไฟฟ้าและการระบุพื้นที่บนพื้นอย่างชัดเจน

การใช้งานทั่วไป

แผ่นยางควรครอบคลุมพื้นที่ยืนของผู้ปฏิบัติงานทั้งหมดตามที่การประเมินความเสี่ยงของสถานที่กำหนด

ในการวางแผนผังพื้น ผู้ซื้อควรพิจารณาความกว้างของม้วน ความยาวรวม การจัดวางอุปกรณ์ และจำนวนรอยต่อด้วย

วิธีเลือกแผ่นยางที่เหมาะสม

ยืนยันข้อกำหนดทางไฟฟ้า

ก่อนสั่งซื้อ ให้ยืนยันแรงดันของระบบไฟฟ้า แรงดันทดสอบที่ต้องการ และข้อกำหนดทางเทคนิคของโครงการ

ตัวเลือกแรงดันทดสอบที่มี ได้แก่:

• 5 kV

• 10 kV

• 15 kV

• 25 kV

• 30 kV

• 35 kV

อย่าเลือกแผ่นยางโดยพิจารณาจากความหนาเพียงอย่างเดียว ต้องพิจารณาแรงดันทดสอบ สภาวะการใช้งานที่อนุญาต ข้อกำหนดการทดสอบ และขั้นตอนความปลอดภัยของสถานที่ร่วมกันด้วย

เลือกความหนาที่ต้องการ

ตัวเลือกความหนาที่มี ได้แก่:

• 3 mm

• 5 mm

• 6 mm

• 8 mm

• 10 mm

• 12 mm

ควรเลือกความหนาที่ต้องการร่วมกับข้อกำหนดแรงดันทดสอบ สภาพพื้น ความถี่ในการใช้งาน และเกณฑ์การยอมรับของโครงการ

ยืนยันขนาดที่ต้องการ

ช่วงความกว้างที่มีให้เลือกคือ 0.5–2 m ความยาวสามารถกำหนดเองได้ตามการจัดวางอุปกรณ์และข้อกำหนดของโครงการ

ก่อนขอใบเสนอราคา โปรดยืนยันข้อมูลต่อไปนี้:

• ความกว้างที่ต้องการ

• ความยาวที่ต้องการ

• พื้นที่พื้นทั้งหมด

• จำนวนม้วนหรือชิ้นที่ตัด

• การจัดวางอุปกรณ์

• จำนวนรอยต่อที่ยอมรับได้

การใช้ความกว้างของม้วนที่เหมาะสมช่วยลดรอยต่อที่ไม่จำเป็นด้านหน้าอุปกรณ์ไฟฟ้าได้

วัสดุยาง NR และ SBR

แผ่นยางผลิตจาก NR และ SBR

NR ให้ความยืดหยุ่นและความสามารถในการคืนตัว ส่วน SBR ช่วยเสริมความทนทานต่อการสึกหรอและประสิทธิภาพที่คงที่ในการใช้งานอุตสาหกรรม ระบบยางผสมนี้เหมาะสำหรับห้องไฟฟ้า โรงงาน และพื้นที่ปฏิบัติงานที่มีการควบคุมอื่น ๆ

ควรยืนยันสูตรวัสดุและข้อกำหนดของผลิตภัณฑ์สำเร็จรูปตามแรงดันทดสอบ ความหนา และสภาวะการใช้งานที่ต้องการ

อายุการใช้งานอ้างอิง

อายุการใช้งานอ้างอิงอยู่ที่ประมาณสี่ถึงห้าปีภายใต้การใช้งานทางอุตสาหกรรมและไฟฟ้าตามปกติ

อายุการใช้งานจริงขึ้นอยู่กับปัจจัยหลายประการ ได้แก่:

• ความถี่ในการใช้งาน

• การสึกหรอทางกล

• สภาพการใช้งานภายในหรือภายนอกอาคาร

• อุณหภูมิและความชื้น

• การปนเปื้อนของน้ำมันหรือสารเคมี

• วิธีการทำความสะอาด

• สภาวะการจัดเก็บ

• ผลการตรวจสอบ

ควรตรวจสอบแผ่นยางเป็นประจำ เปลี่ยนใหม่หากพบรอยแตกร้าว รอยเจาะ การเสียรูปอย่างรุนแรง ความเสียหายบนพื้นผิว การปนเปื้อน หรือผลการทดสอบทางไฟฟ้าไม่ผ่าน

อายุการใช้งานที่ระบุเป็นเพียงข้อมูลอ้างอิง ไม่ใช่ระยะเวลาการเปลี่ยนที่กำหนดตายตัว

ตัวเลือกการผลิตตามความต้องการ

JINPOWER จัดหาแผ่นยางฉนวนไฟฟ้าสำหรับการไฟฟ้า ผู้รับเหมางานไฟฟ้า โครงการ EPC โรงงานอุตสาหกรรม ผู้นำเข้า ผู้จัดจำหน่าย และผู้จัดหาอุปกรณ์ความปลอดภัย

ตัวเลือกการปรับแต่งที่มี ได้แก่:

• ความกว้างตั้งแต่ 0.5–2 m

• ความยาวม้วนตามกำหนด

• ขนาดชิ้นตัดตามกำหนด

• การเลือกความหนา

• การออกแบบแถบเตือนแนวทแยงสีเหลือง

• การทำเครื่องหมายผลิตภัณฑ์

• โลโก้ของลูกค้า

• บรรจุภัณฑ์ภายใต้แบรนด์ของลูกค้า

• บรรจุภัณฑ์เพื่อการส่งออก

สำหรับการประมูลและคำสั่งซื้อโครงการ ผู้ซื้อสามารถส่งข้อกำหนดทางเทคนิคให้เราตรวจสอบก่อนเสนอราคา เราจะตรวจสอบขนาด แรงดันทดสอบ ความหนา รูปแบบการเตือน การทำเครื่องหมาย และข้อกำหนดด้านเอกสารที่ร้องขอ

การทดสอบและเอกสาร

แผ่นยางฉนวนไฟฟ้าควรได้รับการยอมรับตามข้อกำหนดการสั่งซื้อที่ยืนยันแล้วและข้อกำหนดการตรวจสอบที่ตกลงกัน

เอกสารที่มีให้ตามคำสั่งซื้ออาจประกอบด้วย:

• เอกสารข้อมูลจำเพาะผลิตภัณฑ์

• บันทึกการตรวจสอบขนาด

• บันทึกการตรวจสอบความหนา

• รายงานการทดสอบแรงดันทดสอบ

• การระบุรุ่นการผลิต

• ข้อมูลการทำเครื่องหมายผลิตภัณฑ์

• บันทึกการตรวจสอบบรรจุภัณฑ์

• รายงานการตรวจสอบโดยบุคคลที่สามที่เกี่ยวข้อง

ความพร้อมของเอกสารขึ้นอยู่กับข้อกำหนดผลิตภัณฑ์ที่เลือก ปริมาณการสั่งซื้อ ขอบเขตการทดสอบ และข้อกำหนดของโครงการ

โปรดยืนยันรายการเอกสารทั้งหมดก่อนสั่งซื้อ

ข้อมูลที่จำเป็นสำหรับการจัดซื้อ

เพื่อจัดทำคำแนะนำผลิตภัณฑ์และใบเสนอราคาที่ถูกต้อง โปรดระบุข้อมูลต่อไปนี้:

• ประเทศปลายทาง

• สถานที่ใช้งาน

• แรงดันของระบบไฟฟ้า

• แรงดันทดสอบที่ต้องการ

• ความหนาที่ต้องการ

• ความกว้างและความยาวที่ต้องการ

• ปริมาณการสั่งซื้อทั้งหมด

• ข้อกำหนดแถบเตือนสีเหลือง

• ข้อกำหนดด้านบรรจุภัณฑ์

• เอกสารการทดสอบที่ต้องการ

ข้อมูลการจัดซื้อที่ครบถ้วนช่วยให้เรายืนยันข้อกำหนดที่ถูกต้อง การจัดเตรียมการผลิต ขอบเขตการทดสอบ วิธีการบรรจุภัณฑ์ และแผนการจัดส่งได้

คำถามที่พบบ่อย

แถบเตือนแนวทแยงสีเหลืองมีวัตถุประสงค์อะไร?

แถบสีเหลืองช่วยเพิ่มการมองเห็นและช่วยระบุพื้นที่ปฏิบัติงานด้านไฟฟ้าที่กำหนดไว้

แถบดังกล่าวเป็นเครื่องหมายเตือนด้วยภาพ ไม่ได้แสดงแรงดันทดสอบหรือแรงดันใช้งานที่อนุญาต

แผ่นยางผลิตจากวัสดุอะไร?

แผ่นยางผลิตจากยาง NR และ SBR

วัสดุผสมนี้ให้ความยืดหยุ่น ความทนทานต่อการสึกหรอ ประสิทธิภาพทางกล และคุณสมบัติการเป็นฉนวนไฟฟ้าสำหรับการใช้งานอุตสาหกรรม

มีตัวเลือกแรงดันทดสอบใดบ้าง?

ตัวเลือกแรงดันทดสอบที่มี ได้แก่ 5 kV, 10 kV, 15 kV, 25 kV, 30 kV และ 35 kV

ห้ามถือว่าแรงดันทดสอบเป็นแรงดันใช้งานที่อนุญาต ผู้ซื้อควรแจ้งแรงดันของระบบและข้อกำหนดของโครงการก่อนสั่งซื้อ

มีความหนาใดบ้าง?

ความหนาที่มี ได้แก่ 3 mm, 5 mm, 6 mm, 8 mm, 10 mm และ 12 mm

ควรเลือกความหนาที่เหมาะสมร่วมกับข้อกำหนดทางไฟฟ้าและทางกล

สามารถกำหนดความกว้างและความยาวเองได้หรือไม่?

ได้ ความกว้างที่มีให้เลือกอยู่ระหว่าง 0.5–2 m และสามารถกำหนดความยาวเองได้ตามผังพื้นของโครงการและปริมาณที่ต้องการ

สามารถปรับแต่งรูปแบบการเตือนสีเหลืองได้หรือไม่?

ได้ สามารถปรับแต่งความกว้างของแถบ ตำแหน่ง รูปแบบ การทำเครื่องหมายผลิตภัณฑ์ โลโก้ และบรรจุภัณฑ์ได้ตามข้อกำหนดคำสั่งซื้อที่ยืนยันแล้ว

อายุการใช้งานที่คาดหวังคือเท่าใด?

อายุการใช้งานอ้างอิงอยู่ที่ประมาณสี่ถึงห้าปีภายใต้การใช้งานทางอุตสาหกรรมและไฟฟ้าตามปกติ

ระยะเวลาเปลี่ยนจริงขึ้นอยู่กับการสึกหรอ สภาพแวดล้อม การปนเปื้อน การบำรุงรักษา ผลการตรวจสอบ และกฎความปลอดภัยของสถานที่

ขอใบเสนอราคาสำหรับโครงการ

ส่งข้อมูลแรงดันระบบ แรงดันทดสอบที่ต้องการ ความหนา ความกว้าง ความยาว ปริมาณ ประเทศปลายทาง ข้อกำหนดแถบเตือน และเอกสารการทดสอบที่ต้องการให้เรา

ทีมงานของเราจะตรวจสอบข้อมูลและแนะนำโซลูชันการผลิตและการจัดหาที่เหมาะสม

แผ่นยางฉนวนไฟฟ้าเป็นเพียงส่วนหนึ่งของระบบความปลอดภัยทางไฟฟ้าที่ครบถ้วน ไม่สามารถใช้ทดแทนการแยกระบบไฟฟ้า การต่อลงดิน ถุงมือฉนวน รองเท้าไดอิเล็กทริก เครื่องมือหุ้มฉนวน หรืออุปกรณ์ป้องกันส่วนบุคคลอื่น ๆ ที่จำเป็นได้

ปฏิบัติตามข้อกำหนดท้องถิ่นและขั้นตอนความปลอดภัยของสถานที่ของคุณ
