รายการ	ข้อมูลจำเพาะ

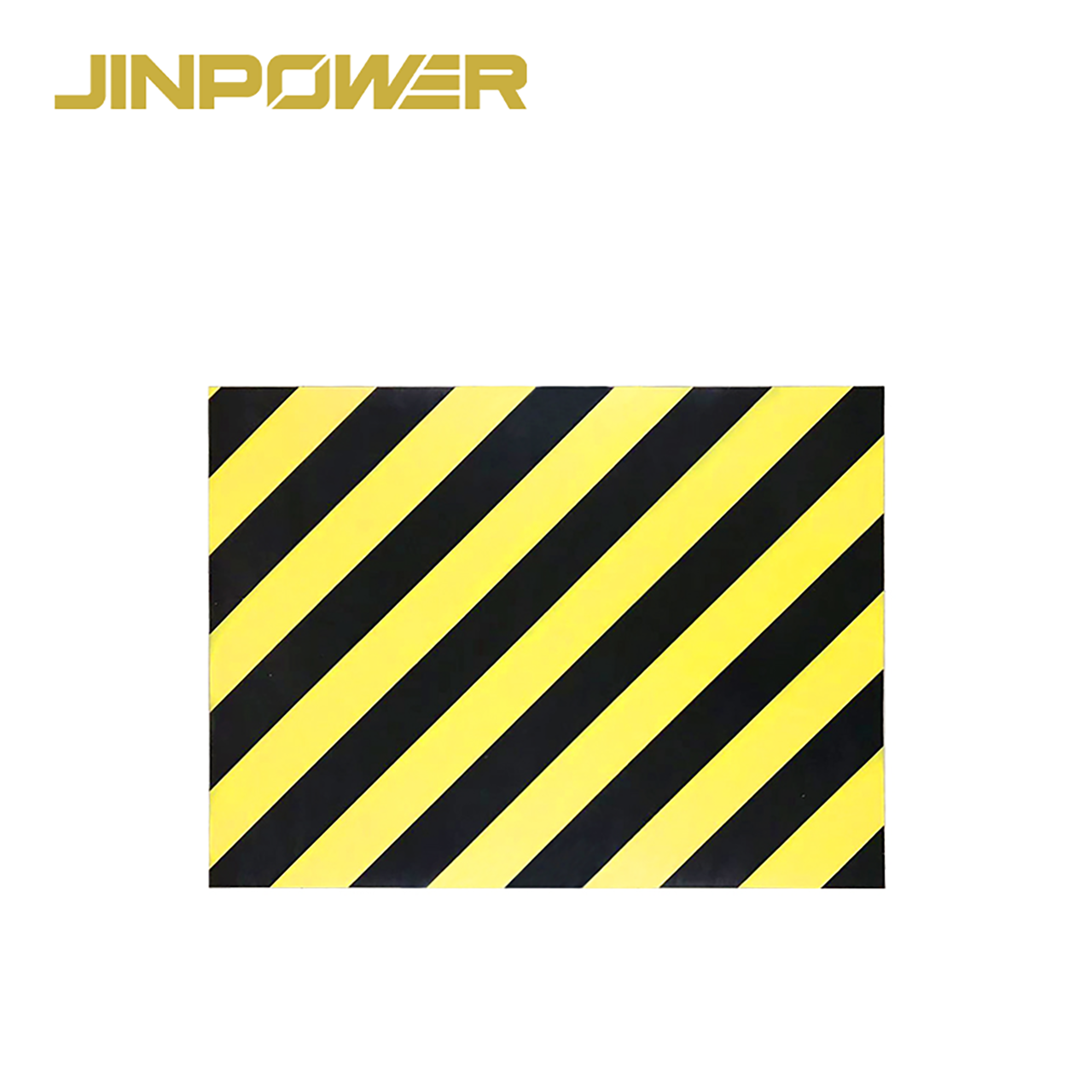

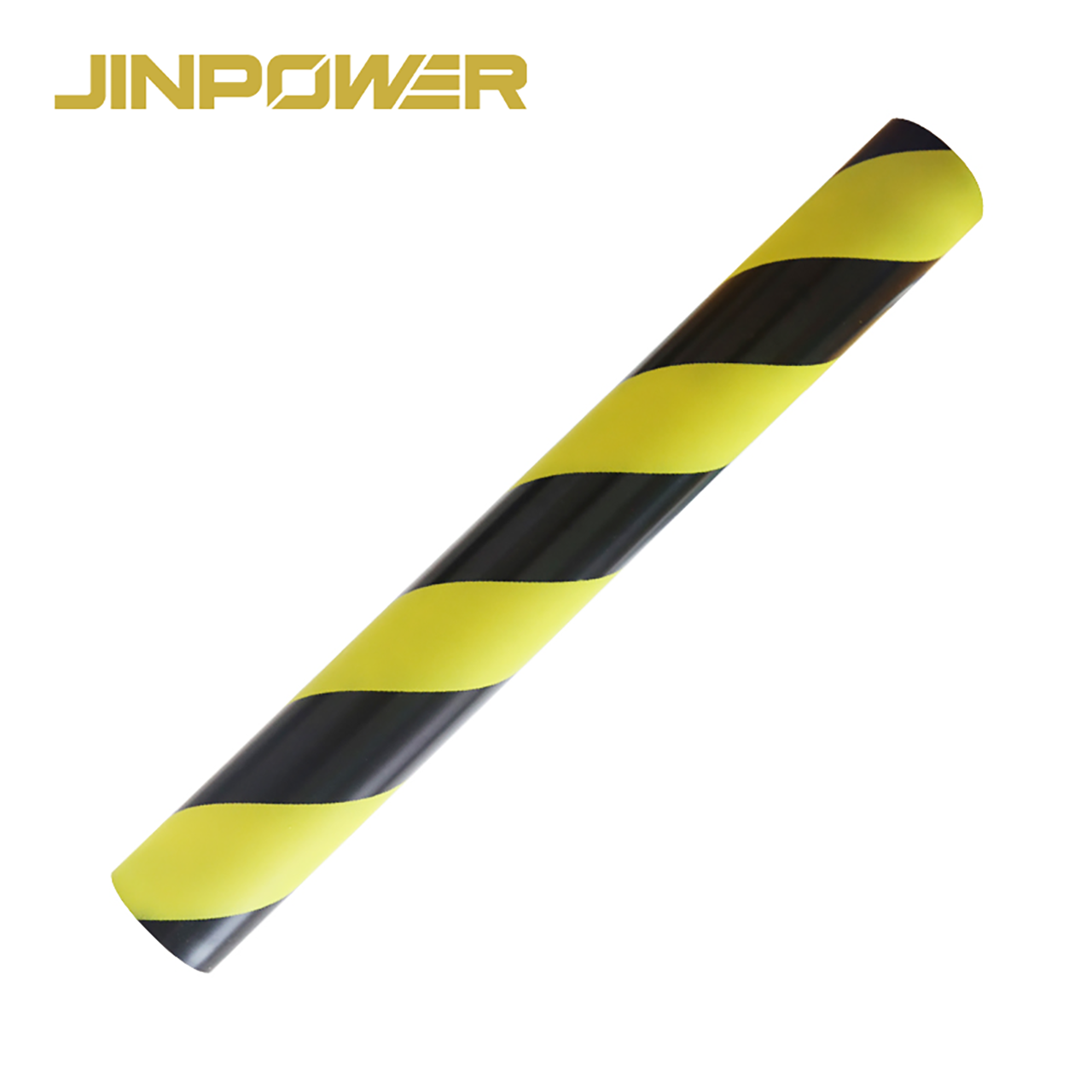

ชื่อผลิตภัณฑ์	แผ่นยางฉนวนไฟฟ้าสีเหลืองลายเตือนอันตราย
วัสดุ	NR และ SBR
สี	พื้นสีดำพร้อมแถบเตือนอันตรายสีเหลืองแนวทแยง
ความกว้าง	0.5–2 m ปรับแต่งได้
ความยาว	ปรับแต่งได้
แรงดันทดสอบ	5 kV, 10 kV, 15 kV, 25 kV, 30 kV และ 35 kV
ความหนา	3 mm, 5 mm, 6 mm, 8 mm, 10 mm และ 12 mm
อายุการใช้งานอ้างอิง	ประมาณ 4–5 ปี ภายใต้การใช้งานในอุตสาหกรรมและงานไฟฟ้าตามปกติ
การใช้งาน	สถานีไฟฟ้าย่อย ห้องสวิตช์เกียร์ ตู้ควบคุม โรงงานอุตสาหกรรม ห้องปฏิบัติการ และไซต์งานก่อสร้าง
การปรับแต่ง	ความกว้าง ความยาว ความหนา รูปแบบแถบเตือนอันตราย การทำเครื่องหมาย โลโก้ และบรรจุภัณฑ์

แรงดันทดสอบเป็นพารามิเตอร์สำหรับการทดสอบผลิตภัณฑ์ ไม่ใช่แรงดันไฟฟ้าที่อนุญาตให้ใช้งาน

การเลือกผลิตภัณฑ์ควรพิจารณาจากระบบไฟฟ้า ข้อกำหนดของโครงการ สภาพแวดล้อมการใช้งาน และข้อกำหนดด้านความปลอดภัยของสถานที่ที่เกี่ยวข้อง

เหตุใดจึงใช้แถบเตือนสีเหลือง?

การระบุด้วยภาพอย่างชัดเจน

แถบเตือนแนวทแยงสีเหลืองช่วยให้มองเห็นแผ่นยางได้ง่ายขึ้นเมื่อใช้งานบริเวณอุปกรณ์ไฟฟ้า

แถบดังกล่าวช่วยกำหนดพื้นที่ยืนของผู้ปฏิบัติงานด้านหน้าสวิตช์เกียร์ แผงควบคุม ตู้ไฟฟ้า และอุปกรณ์ทดสอบ

ฉนวนไฟฟ้าและการจัดการพื้นที่

แผ่นยางทำหน้าที่เป็นชั้นฉนวนกั้นระหว่างผู้ปฏิบัติงานกับพื้น

การออกแบบสีดำและเหลืองยังช่วยสนับสนุนการจัดการพื้นที่ด้วยภาพในห้องไฟฟ้า โรงงาน และพื้นที่ทำงานชั่วคราว

แถบสีเหลืองเป็นเครื่องหมายเตือน ไม่ได้ใช้กำหนดค่าทางไฟฟ้าหรือแรงดันทดสอบของแผ่นยาง

การออกแบบเชิงอุตสาหกรรมที่ใช้งานได้จริง

พื้นสีดำเหมาะสำหรับสภาพแวดล้อมอุตสาหกรรมและพื้นที่ทำงานไฟฟ้าทั่วไป แถบเตือนแนวทแยงสีเหลืองช่วยให้มองเห็นคำเตือนได้ชัดเจน โดยไม่ทำให้แผ่นยางทั้งผืนเป็นสีสว่าง

การออกแบบนี้เหมาะสำหรับสถานที่ที่ต้องการทั้งฉนวนไฟฟ้าและการระบุพื้นที่บนพื้นอย่างชัดเจน

การใช้งานทั่วไป

แผ่นยางควรครอบคลุมพื้นที่ยืนของผู้ปฏิบัติงานทั้งหมดตามที่การประเมินความเสี่ยงของสถานที่กำหนด

ในการวางแผนผังพื้น ผู้ซื้อควรพิจารณาความกว้างของม้วน ความยาวทั้งหมด การจัดวางอุปกรณ์ และจำนวนรอยต่อด้วย

วิธีเลือกแผ่นยางที่เหมาะสม

ยืนยันข้อกำหนดทางไฟฟ้า

ก่อนสั่งซื้อ ให้ยืนยันแรงดันของระบบไฟฟ้า แรงดันทดสอบที่ต้องการ และข้อกำหนดทางเทคนิคของโครงการ

ตัวเลือกแรงดันทดสอบที่มี ได้แก่:

• 5 kV

• 10 kV

• 15 kV

• 25 kV

• 30 kV

• 35 kV

อย่าเลือกแผ่นยางโดยพิจารณาจากความหนาเพียงอย่างเดียว ต้องพิจารณาแรงดันทดสอบ เงื่อนไขการใช้งานที่อนุญาต ข้อกำหนดการทดสอบ และขั้นตอนความปลอดภัยของสถานที่ร่วมด้วย

เลือกความหนาที่ต้องการ

ตัวเลือกความหนาที่มี ได้แก่:

• 3 mm

• 5 mm

• 6 mm

• 8 mm

• 10 mm

• 12 mm

ควรเลือกความหนาที่ต้องการร่วมกับข้อกำหนดด้านแรงดันทดสอบ สภาพพื้น ความถี่ในการใช้งาน และเกณฑ์การยอมรับของโครงการ

ยืนยันขนาดที่ต้องการ

มีความกว้างให้เลือกตั้งแต่ 0.5–2 m และสามารถกำหนดความยาวตามการจัดวางอุปกรณ์และข้อกำหนดของโครงการ

ก่อนขอใบเสนอราคา โปรดยืนยันข้อมูลต่อไปนี้:

• ความกว้างที่ต้องการ

• ความยาวที่ต้องการ

• พื้นที่พื้นทั้งหมด

• จำนวนม้วนหรือชิ้นที่ตัด

• การจัดวางอุปกรณ์

• จำนวนรอยต่อที่ยอมรับได้

การใช้ความกว้างของม้วนที่เหมาะสมสามารถลดรอยต่อที่ไม่จำเป็นด้านหน้าอุปกรณ์ไฟฟ้าได้

วัสดุยาง NR และ SBR

แผ่นยางผลิตจาก NR และ SBR

NR ให้ความยืดหยุ่นและความสามารถในการคืนรูป ส่วน SBR ช่วยเพิ่มความทนทานต่อการสึกหรอและประสิทธิภาพที่คงที่ในการใช้งานอุตสาหกรรม ระบบยางผสมนี้เหมาะสำหรับห้องไฟฟ้า โรงงาน และพื้นที่ทำงานที่มีการควบคุมอื่น ๆ

ควรยืนยันสูตรวัสดุและข้อกำหนดของผลิตภัณฑ์สำเร็จรูปตามแรงดันทดสอบ ความหนา และเงื่อนไขการใช้งานที่ต้องการ

อายุการใช้งานอ้างอิง

อายุการใช้งานอ้างอิงอยู่ที่ประมาณสี่ถึงห้าปีภายใต้การใช้งานในอุตสาหกรรมและงานไฟฟ้าตามปกติ

อายุการใช้งานจริงขึ้นอยู่กับปัจจัยหลายประการ ได้แก่:

• ความถี่ในการใช้งาน

• การสึกหรอทางกล

• สภาพการใช้งานภายในหรือภายนอกอาคาร

• อุณหภูมิและความชื้น

• การปนเปื้อนของน้ำมันหรือสารเคมี

• วิธีการทำความสะอาด

• สภาพการจัดเก็บ

• ผลการตรวจสอบ

ควรตรวจสอบแผ่นยางเป็นประจำ เปลี่ยนใหม่หากพบรอยแตกร้าว รอยเจาะ การเสียรูปอย่างรุนแรง ความเสียหายบนพื้นผิว การปนเปื้อน หรือไม่ผ่านการทดสอบทางไฟฟ้า

อายุการใช้งานที่ระบุเป็นเพียงข้อมูลอ้างอิง ไม่ใช่ระยะเวลาการเปลี่ยนที่ตายตัว

ตัวเลือกการผลิตตามสั่ง

JINPOWER จัดหาแผ่นยางฉนวนไฟฟ้าสำหรับการไฟฟ้า ผู้รับเหมางานไฟฟ้าโครงการ EPC โรงงานอุตสาหกรรม ผู้นำเข้า ผู้จัดจำหน่าย และผู้จัดหาอุปกรณ์ความปลอดภัย

ตัวเลือกการปรับแต่งที่มี ได้แก่:

• ความกว้างตั้งแต่ 0.5–2 m

• ความยาวม้วนตามสั่ง

• ขนาดชิ้นตัดตามสั่ง

• การเลือกความหนา

• การออกแบบแถบแนวทแยงสีเหลือง

• การทำเครื่องหมายผลิตภัณฑ์

• โลโก้ลูกค้า

• บรรจุภัณฑ์ Private Label

• บรรจุภัณฑ์เพื่อการส่งออก

สำหรับการประมูลและคำสั่งซื้อโครงการ ผู้ซื้อสามารถส่งข้อกำหนดทางเทคนิคให้เราก่อนขอใบเสนอราคา เราจะตรวจสอบขนาดที่ต้องการ แรงดันทดสอบ ความหนา การออกแบบแถบเตือน การทำเครื่องหมาย และข้อกำหนดด้านเอกสาร

การทดสอบและเอกสาร

ควรยอมรับแผ่นยางฉนวนไฟฟ้าตามข้อกำหนดการจัดซื้อที่ยืนยันแล้วและข้อกำหนดการตรวจสอบที่ตกลงกัน

เอกสารที่อาจมีให้ตามคำสั่งซื้อ ได้แก่:

• เอกสารข้อมูลจำเพาะผลิตภัณฑ์

• บันทึกการตรวจสอบขนาด

• บันทึกการตรวจสอบความหนา

• รายงานการทดสอบแรงดันทดสอบ

• การระบุรุ่นการผลิต

• ข้อมูลการทำเครื่องหมายผลิตภัณฑ์

• บันทึกการตรวจสอบบรรจุภัณฑ์

• รายงานการตรวจสอบโดยบุคคลที่สามที่เกี่ยวข้อง

ความพร้อมของเอกสารขึ้นอยู่กับข้อกำหนดผลิตภัณฑ์ที่เลือก ปริมาณการสั่งซื้อ ขอบเขตการทดสอบ และข้อกำหนดของโครงการ

โปรดยืนยันรายการเอกสารทั้งหมดก่อนสั่งซื้อ

ข้อมูลที่จำเป็นสำหรับการจัดซื้อ

เพื่อจัดทำคำแนะนำผลิตภัณฑ์และใบเสนอราคาที่ถูกต้อง โปรดแจ้งข้อมูลต่อไปนี้:

• ประเทศปลายทาง

• สถานที่ใช้งาน

• แรงดันของระบบไฟฟ้า

• แรงดันทดสอบที่ต้องการ

• ความหนาที่ต้องการ

• ความกว้างและความยาวที่ต้องการ

• ปริมาณการสั่งซื้อทั้งหมด

• ข้อกำหนดแถบเตือนสีเหลือง

• ข้อกำหนดด้านบรรจุภัณฑ์

• เอกสารการทดสอบที่ต้องการ

ข้อมูลการจัดซื้อที่ครบถ้วนช่วยให้เรายืนยันข้อกำหนดที่ถูกต้อง การจัดเตรียมการผลิต ขอบเขตการทดสอบ วิธีการบรรจุภัณฑ์ และแผนการจัดส่ง

คำถามที่พบบ่อย

แถบเตือนแนวทแยงสีเหลืองมีวัตถุประสงค์อะไร?

แถบสีเหลืองช่วยเพิ่มการมองเห็นและช่วยระบุพื้นที่ทำงานด้านไฟฟ้าที่กำหนดไว้

แถบดังกล่าวเป็นเครื่องหมายเตือนด้วยภาพ ไม่ได้แสดงแรงดันทดสอบหรือแรงดันไฟฟ้าที่อนุญาตให้ใช้งาน

แผ่นยางผลิตจากวัสดุอะไร?

แผ่นยางผลิตจากยาง NR และ SBR

การผสมผสานวัสดุนี้ให้ความยืดหยุ่น ความทนทานต่อการสึกหรอ ประสิทธิภาพทางกล และฉนวนไฟฟ้าสำหรับการใช้งานอุตสาหกรรม

มีตัวเลือกแรงดันทดสอบใดบ้าง?

ตัวเลือกแรงดันทดสอบที่มี ได้แก่ 5 kV, 10 kV, 15 kV, 25 kV, 30 kV และ 35 kV

ห้ามถือว่าแรงดันทดสอบเป็นแรงดันไฟฟ้าที่อนุญาตให้ใช้งาน ผู้ซื้อควรแจ้งแรงดันของระบบและข้อกำหนดของโครงการก่อนสั่งซื้อ

มีความหนาใดบ้าง?

ความหนาที่มี ได้แก่ 3 mm, 5 mm, 6 mm, 8 mm, 10 mm และ 12 mm

ควรเลือกความหนาที่เหมาะสมร่วมกับข้อกำหนดด้านไฟฟ้าและทางกล

สามารถปรับแต่งความกว้างและความยาวได้หรือไม่?

ได้ ความกว้างที่มีอยู่ตั้งแต่ 0.5–2 m และสามารถปรับแต่งความยาวตามผังพื้นของโครงการและปริมาณที่ต้องการ

สามารถปรับแต่งการออกแบบแถบเตือนสีเหลืองได้หรือไม่?

ได้ สามารถปรับแต่งความกว้าง ตำแหน่ง รูปแบบของแถบ การทำเครื่องหมายผลิตภัณฑ์ โลโก้ และบรรจุภัณฑ์ตามข้อกำหนดคำสั่งซื้อที่ยืนยันแล้ว

อายุการใช้งานที่คาดหวังคือเท่าใด?

อายุการใช้งานอ้างอิงอยู่ที่ประมาณสี่ถึงห้าปีภายใต้การใช้งานในอุตสาหกรรมและงานไฟฟ้าตามปกติ

ระยะเวลาเปลี่ยนจริงขึ้นอยู่กับการสึกหรอ สภาพแวดล้อม การปนเปื้อน การบำรุงรักษา ผลการตรวจสอบ และกฎความปลอดภัยของสถานที่

ขอใบเสนอราคาโครงการ

ส่งข้อมูลแรงดันของระบบ แรงดันทดสอบที่ต้องการ ความหนา ความกว้าง ความยาว ปริมาณ ประเทศปลายทาง ข้อกำหนดแถบเตือน และเอกสารการทดสอบที่ต้องการให้เรา

ทีมงานของเราจะตรวจสอบข้อมูลและแนะนำโซลูชันการผลิตและการจัดหาที่เหมาะสม

แผ่นยางฉนวนไฟฟ้าเป็นเพียงส่วนหนึ่งของระบบความปลอดภัยทางไฟฟ้าที่ครบถ้วน ไม่สามารถใช้แทนการแยกวงจรไฟฟ้า การต่อลงดิน ถุงมือฉนวน รองเท้าป้องกันไฟฟ้า เครื่องมือหุ้มฉนวน หรืออุปกรณ์ป้องกันส่วนบุคคลอื่น ๆ ที่จำเป็น

ปฏิบัติตามข้อกำหนดท้องถิ่นและขั้นตอนความปลอดภัยของสถานที่
