פריט	מפרט

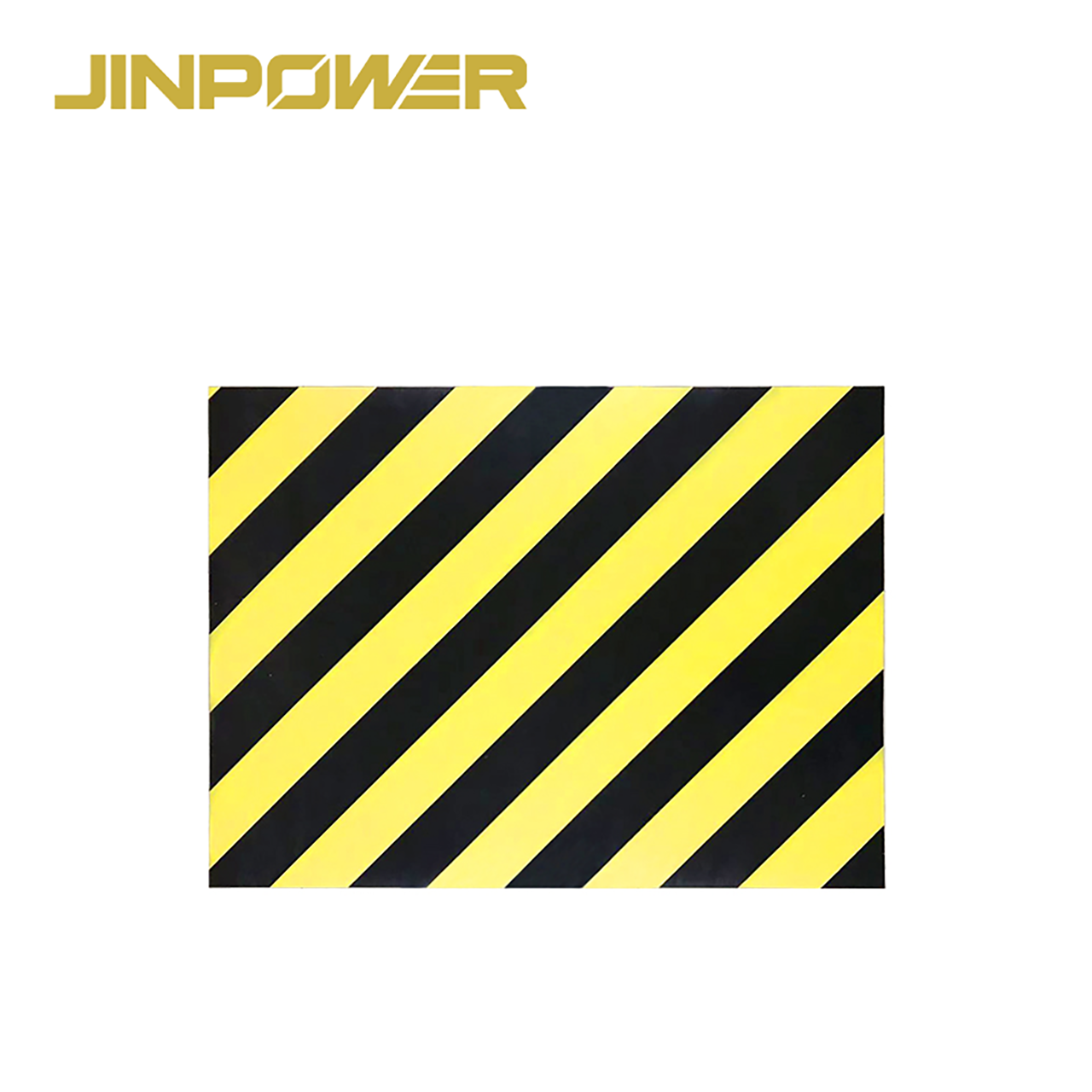

שם המוצר	מחצלת גומי מבודדת חשמלית בצהוב אזהרה
חומר	NR ו-SBR
צבע	בסיס שחור עם פסים אלכסוניים צהובים לאזהרה
רוחב	0.5–2 m, ניתן להתאמה אישית
אורך	ניתן להתאמה אישית
מתח עמידה	5 kV, 10 kV, 15 kV, 25 kV, 30 kV ו-35 kV
עובי	3 mm, 5 mm, 6 mm, 8 mm, 10 mm ו-12 mm
אורך חיים צפוי	כ-4–5 שנים בתנאי שימוש תעשייתיים וחשמליים רגילים
יישומים	תחנות משנה, חדרי מיתוג, לוחות בקרה, בתי מלאכה תעשייתיים, מעבדות ואתרי בנייה
התאמה אישית	רוחב, אורך, עובי, עיצוב פסי האזהרה, סימון, לוגו ואריזה

מתח בדיקה הוא פרמטר לבדיקת המוצר. הוא אינו זהה למתח העבודה המותר.

בחירת המוצר צריכה להתבסס על מערכת החשמל, מפרט הפרויקט, סביבת ההפעלה ודרישות הבטיחות החלות באתר.

מדוע להשתמש בפסי אזהרה צהובים?

זיהוי חזותי ברור

פסי האזהרה האלכסוניים הצהובים מקלים על זיהוי מחצלת הגומי בקרבת ציוד חשמלי.

הם יכולים לסייע בהגדרת אזורי העמידה של המפעילים לפני ציוד מיתוג, לוחות בקרה, ארונות חשמל וציוד בדיקה.

בידוד חשמלי וניהול אזורים

מחצלת הגומי מספקת שכבת בידוד בין המפעיל לבין הרצפה.

העיצוב בשחור-צהוב תומך גם בניהול חזותי בחדרי חשמל, בסדנאות ובאזורי עבודה זמניים.

הפסים הצהובים הם סימוני אזהרה. הם אינם קובעים את הדירוג החשמלי או את מתח הבדיקה של המחצלת.

עיצוב תעשייתי מעשי

הבסיס השחור מתאים לסביבות תעשייתיות ולאזורי עבודה חשמליים שגרתיים. הפסיים האלכסוניים הצהובים מספקים אזהרה נראית לעין מבלי לכסות את המחצלת כולה בצבע בהיר.

עיצוב זה מתאים למתקנים הדורשים הן בידוד חשמלי והן זיהוי ברור של אזורי הרצפה.

יישומים אופייניים

המחצלת צריכה לכסות את כל אזור העמידה של המפעיל הנדרש בהתאם להערכת הסיכונים באתר.

בעת תכנון פריסת הרצפה, על הרוכשים להביא בחשבון גם את רוחב הגליל, האורך הכולל, סידור הציוד ומספר החיבורים.

כיצד לבחור את מחצלת הגומי המתאימה

אישור הדרישה החשמלית

לפני ביצוע ההזמנה, יש לאשר את מתח מערכת החשמל, את מתח הבדיקה הנדרש ואת המפרט הטכני של הפרויקט.

אפשרויות מתח הבדיקה הזמינות כוללות:

• 5 kV

• 10 kV

• 15 kV

• 25 kV

• 30 kV

• 35 kV

אין לבחור את המחצלת על סמך העובי בלבד. יש להביא בחשבון גם את מתח הבדיקה, תנאי העבודה המותרים, דרישות הבדיקה ונהלי הבטיחות באתר.

בחירת העובי הנדרש

אפשרויות העובי הזמינות כוללות:

• 3 mm

• 5 mm

• 6 mm

• 8 mm

• 10 mm

• 12 mm

יש לבחור את העובי הנדרש בשילוב עם דרישת מתח הבדיקה, תנאי הרצפה, תדירות השימוש וקריטריוני הקבלה של הפרויקט.

אישור הגודל הנדרש

טווח הרוחב הזמין הוא 0.5–2 m. ניתן להתאים את האורך בהתאם לסידור הציוד ולדרישות הפרויקט.

לפני בקשת הצעת מחיר, יש לאשר:

• רוחב נדרש

• אורך נדרש

• שטח רצפה כולל

• מספר הגלילים או החלקים החתוכים

• סידור הציוד

• מספר החיבורים המקובל

שימוש ברוחב גליל מתאים יכול להפחית חיבורים מיותרים לפני ציוד חשמלי.

חומר גומי NR ו-SBR

המחצלת מיוצרת מגומי NR ו-SBR.

NR מספק גמישות ואלסטיות, בעוד SBR תורם לעמידות בפני שחיקה ולביצועים יציבים ביישומים תעשייתיים. מערכת הגומי המשולבת מתאימה לחדרי חשמל, לסדנאות ולאזורי עבודה מבוקרים אחרים.

יש לאשר את הרכב החומר ואת מפרט המוצר המוגמר בהתאם למתח הבדיקה, לעובי ולתנאי היישום הנדרשים.

חיי שירות ייחוסיים

חיי השירות הייחוסיים הם כארבע עד חמש שנים בתנאי שימוש תעשייתיים וחשמליים רגילים.

חיי השירות בפועל תלויים במספר גורמים, ובהם:

• תדירות השימוש

• שחיקה מכנית

• תנאי פנים או חוץ

• טמפרטורה ולחות

• זיהום בשמן או בכימיקלים

• שיטת הניקוי

• תנאי האחסון

• תוצאות הבדיקות

יש לבדוק את המחצלת באופן סדיר. יש להחליף אותה אם נמצאו סדקים, חורים, עיוות חמור, נזק לפני השטח, זיהום או כשל בבדיקה חשמלית.

אורך החיים המצוין הוא תקופת ייחוס ולא תקופת החלפה קבועה.

אפשרויות ייצור בהתאמה אישית

JINPOWER מספקת מחצלות גומי מבודדות חשמלית לחברות תשתית, קבלני חשמל, פרויקטי EPC, מפעלי תעשייה, יבואנים, מפיצים וספקי ציוד בטיחות.

אפשרויות ההתאמה האישית הזמינות כוללות:

• רוחב של 0.5–2 m

• אורך גליל מותאם אישית

• מידות חלקים חתוכים בהתאמה אישית

• בחירת עובי

• עיצוב עם פסי אזהרה אלכסוניים צהובים

• סימון המוצר

• לוגו הלקוח

• אריזה במותג פרטי

• אריזת יצוא

בהזמנות למכרזים ולפרויקטים, הרוכשים יכולים לשלוח לנו את המפרט הטכני לפני קבלת הצעת המחיר. נבחן את הגודל הנדרש, מתח הבדיקה, העובי, עיצוב האזהרה, הסימון ודרישות המסמכים.

בדיקות ותיעוד

יש לקבל מחצלות גומי מבודדות חשמלית בהתאם למפרט הרכישה המאושר ולדרישות הבדיקה שסוכמו.

בהתאם להזמנה, המסמכים הזמינים עשויים לכלול:

• דף מפרט המוצר

• רשומת בדיקת מידות

• רשומת בדיקת עובי

• דוח בדיקת מתח בדיקה

• זיהוי אצווה

• מידע על סימון המוצר

• רשומת בדיקת אריזה

• דוח בדיקה של צד שלישי, לפי העניין

זמינות המסמכים תלויה במפרט המוצר שנבחר, בכמות ההזמנה, בהיקף הבדיקות ובדרישות הפרויקט.

יש לאשר את רשימת המסמכים המלאה לפני ביצוע ההזמנה.

מידע נדרש לרכש

כדי להכין המלצת מוצר והצעת מחיר מדויקות, יש לספק:

• מדינת היעד

• מיקום היישום

• מתח מערכת החשמל

• מתח בדיקה נדרש

• עובי נדרש

• רוחב ואורך נדרשים

• כמות הזמנה כוללת

• דרישות לפסי אזהרה צהובים

• דרישות אריזה

• מסמכי בדיקה נדרשים

מידע רכש מלא מסייע לנו לאשר את המפרט הנכון, סידור הייצור, היקף הבדיקות, שיטת האריזה ותוכנית האספקה.

שאלות נפוצות

מהי מטרת פסי האזהרה האלכסוניים הצהובים?

הפסים הצהובים משפרים את הנראות ומסייעים לזהות את אזור העבודה החשמלי המוגדר.

הם משמשים כסימוני אזהרה חזותיים ואינם מציינים את מתח הבדיקה או את מתח העבודה המותר.

באילו חומרים משתמשים במחצלת?

המחצלת מיוצרת מגומי NR ו-SBR.

שילוב חומרים זה מספק גמישות, עמידות בפני שחיקה, ביצועים מכניים ובידוד חשמלי ליישומים תעשייתיים.

אילו אפשרויות של מתח בדיקה זמינות?

אפשרויות מתח הבדיקה הזמינות הן 5 kV, 10 kV, 15 kV, 25 kV, 30 kV ו-35 kV.

אין להתייחס למתח הבדיקה כאל מתח העבודה המותר. על הרוכשים לספק את מתח המערכת ואת מפרט הפרויקט לפני ביצוע ההזמנה.

אילו עוביים זמינים?

העוביים הזמינים הם 3 mm, 5 mm, 6 mm, 8 mm, 10 mm ו-12 mm.

יש לבחור את העובי המתאים בשילוב עם הדרישות החשמליות והמכניות.

האם ניתן להתאים אישית את הרוחב והאורך?

כן. הרוחב הזמין נע בין 0.5–2 m, וניתן להתאים את האורך בהתאם לפריסת רצפת הפרויקט ולכמות הנדרשת.

האם ניתן להתאים אישית את עיצוב האזהרה הצהוב?

כן. ניתן להתאים את רוחב הפסים, מיקומם, פריסתם, סימון המוצר, הלוגו והאריזה בהתאם למפרט ההזמנה המאושר.

מהם חיי השירות הצפויים?

אורך החיים הייחוסי הוא כארבע עד חמש שנים בתנאי שימוש תעשייתיים וחשמליים רגילים.

מועד ההחלפה בפועל תלוי בשחיקה, בתנאי הסביבה, בזיהום, בתחזוקה, בתוצאות הבדיקות ובכללי הבטיחות באתר.

בקשת הצעת מחיר לפרויקט

שלחו לנו את מתח המערכת, מתח הבדיקה הנדרש, העובי, הרוחב, האורך, הכמות, מדינת היעד, הדרישות לפסי האזהרה והמסמכים הנדרשים לבדיקה.

הצוות שלנו יבחן את המידע וימליץ על פתרון ייצור ואספקה מתאים.

מחצלת גומי מבודדת חשמלית היא רק חלק אחד ממערכת בטיחות חשמלית מלאה. היא אינה מחליפה ניתוק חשמלי, הארקה, כפפות מבודדות, נעלי עבודה דיאלקטריות, כלים מבודדים או ציוד מגן אישי נדרש אחר.

יש לפעול בהתאם לתקנות המקומיות ולנוהל הבטיחות באתר.
