IEC klase i nazivne vrijednosti napona

Odabir odgovarajuće prostirke za razvodne ploče treba započeti potrebnom električnom klasom i radnim naponom.

Verzija s glatkom površinom dostupna je u klasama 0–4. Verzije s rebrastim i dijamantnim uzorkom prikazane u našoj trenutačnoj specifikaciji dostupne su za klasu 0 i klasu 1.

Za projektnu nabavu uvijek potvrdite potrebnu klasu, radni napon i primjenjivu specifikaciju prije odabira debljine.

Specifikacije prostirki za razvodne ploče

Isporuka u rolama i rezanim duljinama može se odabrati prema području ugradnje.

Opcije površine

Dostupne su različite završne obrade površine za različite zahtjeve ugradnje.

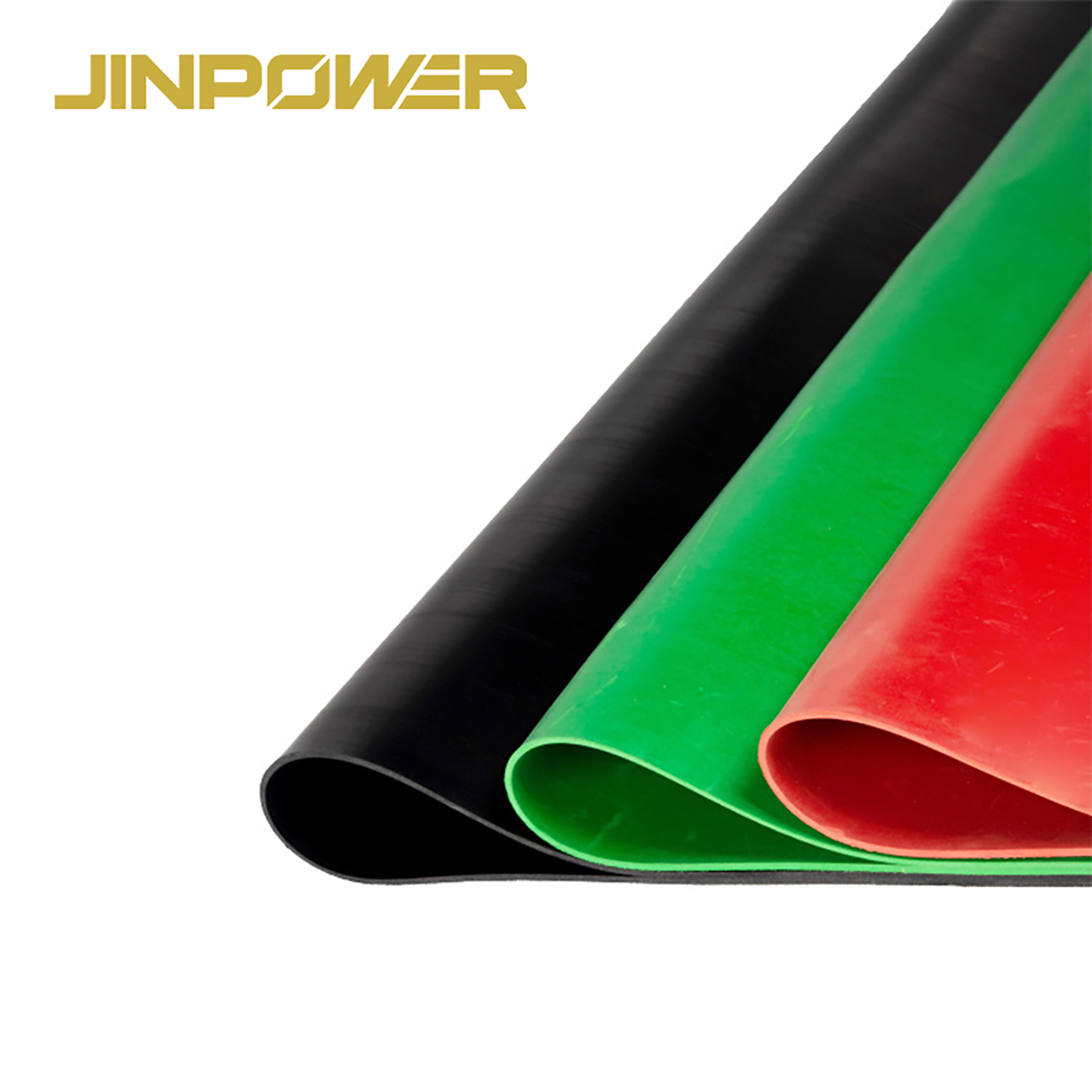

Glatka površina

Jednostavna površina prikladna za prostorije s razvodnim pločama, trafostanice i područja s električnom opremom gdje je važno jednostavno čišćenje.

Glatke izolacijske prostirke dostupne su u IEC klasama 0–4 u trenutačnom asortimanu proizvoda.

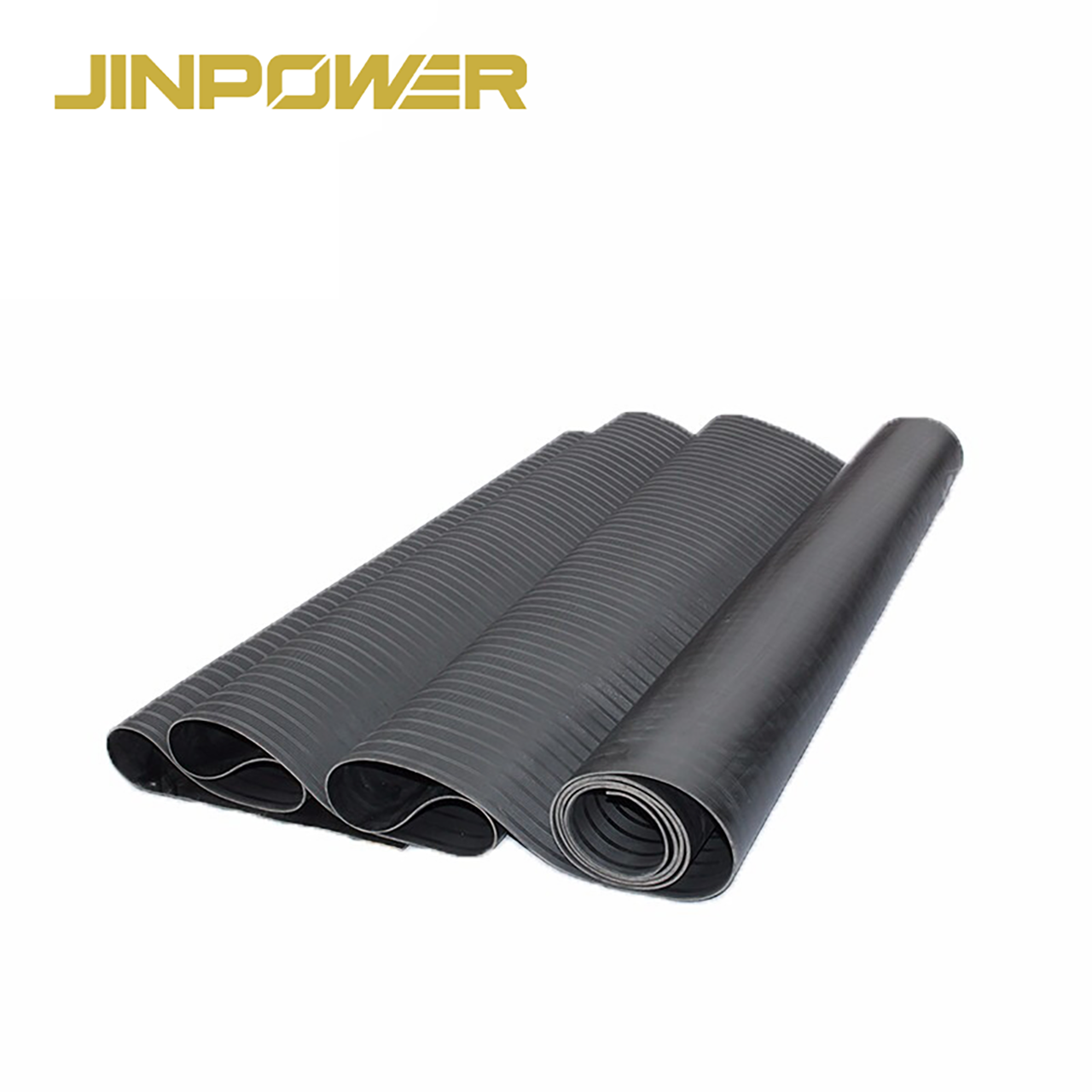

Rebrasta površina

Gornja površina s finim rebrima pruža dodatnu teksturu pod nogama, uz zadržavanje glatke donje strane za ugradnju.

Dijamantna površina

Izdignuti dijamantni uzorak pruža teksturiraniju površinu za hodanje i prikladan je za industrijska električna područja.

O drugim izvedbama površine, uključujući kupolaste uzorke, također se može razgovarati prema zahtjevima projekta.

Gdje se koriste električne prostirke za razvodne ploče?

Električne izolacijske prostirke uobičajeno se postavljaju u područjima gdje osoblje upravlja, pregledava ili održava električnu opremu.

Tipične primjene uključuju:

• Prostorije za distribuciju električne energije

• Prostorije s električnim razvodnim pločama

• Trafostanice

• Sklopne stanice

• Elektrane

• Upravljačke prostorije

• Područja za električna ispitivanja

• Industrijske električne prostorije

• Podatkovni centri

• Postrojenja za obnovljivu energiju

Mogu se koristiti i u električnim upravljačkim područjima u objektima željezničkog prometa, petrokemijske industrije, rudarstva, metalurgije i proizvodnje strojeva.

Kako odabrati odgovarajuću prostirku za razvodne ploče

Za nabavu prostirka se ne smije odabrati samo prema debljini ili boji.

1. Potvrdite potrebnu IEC klasu

Započnite s maksimalnim radnim naponom i projektnom specifikacijom.

Na primjer, klasa 0 i klasa 1 namijenjene su različitim rasponima napona u odnosu na klasu 3 ili klasu 4. Stoga električnu klasu treba potvrditi prije određivanja debljine prostirke.

2. Provjerite radni napon AC ili DC

Ograničenja napona AC i DC razlikuju se.

Ako će se prostirka koristiti u DC instalaciji, zasebno potvrdite zahtjev za DC radni napon umjesto korištenja vrijednosti AC.

3. Odaberite potrebnu veličinu

Izmjerite područje ispred razvodne ploče ili električne opreme i potvrdite:

• Debljinu

• Širinu

• Duljinu

• Veličinu role ili rezane duljine

JINPOWER isporučuje standardne širine od0.5 m do 1.5 m, s duljinama od 2 m, 5 m, 10 m i 20 m te prilagođenim dimenzijama.

4. Potvrdite površinu i boju

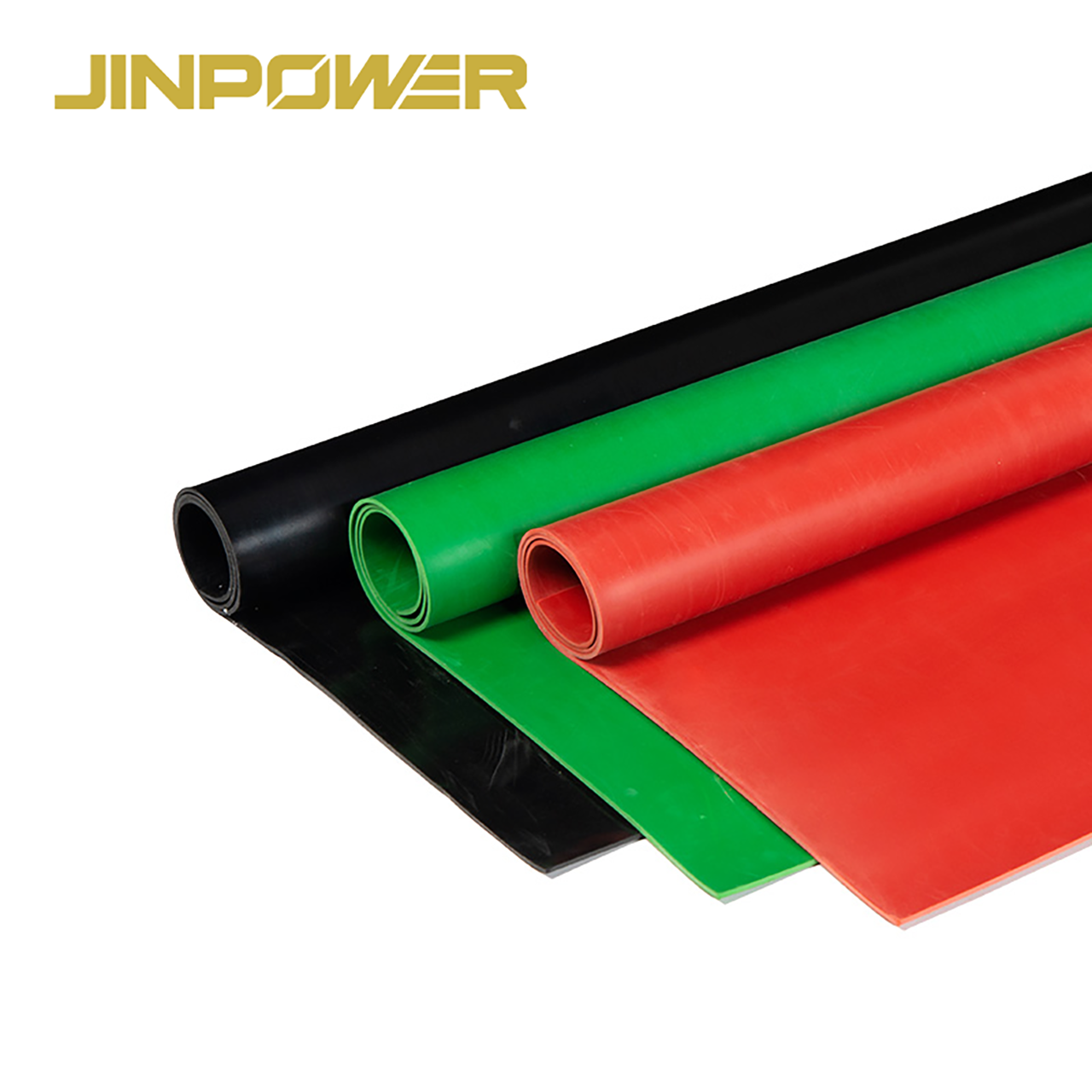

Glatke, rebraste i površine s dijamantnim uzorkom dostupne su ovisno o potrebnoj klasi i ugradnji.

Dostupne su crna, siva, crvena i zelena boja.

Radni napon, ispitni napon i dielektrična čvrstoća

Ove tri vrijednosti ne treba smatrati istom specifikacijom.

Radni napon označava maksimalni raspon napona za koji je namijenjena odgovarajuća klasa.

Ispitni napon je napon primijenjen u određenim uvjetima ispitivanja radi provjere izolacijskih svojstava.

Dielektrična čvrstoća predstavlja višu razinu električnog ispitivanja koja se koristi za procjenu izolacijske sposobnosti materijala.

Iz tog razloga kupci trebaju odabrati prostirku za razvodne ploče premapotrebnoj električnoj klasi i radnom naponu, umjesto da jednostavno biraju proizvod s najvećom vrijednošću ispitnog napona.

Mehanička svojstva i otpornost na okolišne uvjete

Električna svojstva primarni su zahtjev, ali prostirka također mora izdržati uobičajenu industrijsku uporabu.

Trenutačna specifikacija uključuje:

• Tvrdoća:60 ± 5 Shore A

• Vlačna čvrstoća: minimalno 5.0 MPa

• Produljenje pri prekidu: minimalno 250%

• Trajna deformacija pri tlačenju: 40% pri 27°C tijekom 24 sata

• Raspon radne temperature: -30°C do +70°C

• Ispitivanje otpornosti na ulje

• Ispitivanje otpornosti na kiseline

• Ispitivanje starenja

Ta svojstva pomažu procijeniti može li prostirka tijekom uporabe zadržati odgovarajuću fleksibilnost i mehanička svojstva.

Prostirka za razvodne ploče u odnosu na običnu gumenu prostirku

Električna prostirka za razvodne ploče nije isto što i opća industrijska gumena podna obloga.

Obična gumena podna obloga ne smije se koristiti kao električna izolacijska prostirka osim ako su njezina dielektrična svojstva provjerena za predviđenu električnu primjenu.

Ispitivanje i provjera kvalitete

Za proizvode za električnu sigurnost kupci trebaju provjeriti više od izgleda i debljine.

Prije kupnje većih količina preporučujemo potvrditi:

• IEC klasu

• Debljinu prostirke

• AC/DC radni napon

• Ispitni napon

• Zahtjev za dielektričnim ispitivanjem

• Stanje površine

• Mehanička svojstva

• Potrebne dokumente o inspekciji ili ispitivanju

Naša trenutačna specifikacija izolacijskih prostirki odnosi se na zahtjeve normeIEC 61111:2009, a prostirke se prije isporuke podvrgavaju ispitivanju napona i kontroli kvalitete prema primjenjivoj specifikaciji.

Za više informacija o tome kako kupci trebaju pregledati ova ispitivanja pogledajte našVodič za zahtjeve ispitivanja električnih izolacijskih gumenih prostirki.

Također možete pogledati drugeelektrične izolacijske gumene prostirke za različite zahtjeve ugradnje.

Često postavljana pitanja

Koje su IEC klase dostupne?

Trenutačni asortiman izolacijskih prostirki s glatkom površinom obuhvaćaIEC klasu 0, klasu 1, klasu 2, klasu 3 i klasu 4.

Koji je maksimalni radni napon?

Ovisi o klasi. Dostupni raspon proteže se od1 kV AC za klasu 0 do 36 kV AC za klasu 4, uz zasebne nazivne vrijednosti DC radnog napona.

Koju debljinu trebam odabrati?

Debljinu treba odabrati prema potrebnoj električnoj klasi i projektnoj specifikaciji. Dostupne debljine povezane s klasama kreću se približno od3 mm do 12 mm, uz različita ograničenja maksimalne debljine ovisno o klasi.

Koje su veličine dostupne?

Standardne širine uključuju0.5 m, 1.0 m, 1.2 m i 1.5 m. Standardne duljine uključuju 2 m, 5 m, 10 m i 20 m. Dostupne su i prilagođene veličine.

Koje su boje i površine dostupne?

Dostupne boje uključujucrnu, sivu, crvenu i zelenu. Opcije površine uključuju glatke, rebraste, dijamantne i kupolaste izvedbe, ovisno o potrebnoj specifikaciji.

Zatražite ponudu za prostirku za razvodne ploče

Za bržu ponudu navedite:

Potrebna IEC klasa + AC/DC radni napon + debljina + širina + duljina + površina + boja + količina.

JINPOWER tada može potvrditi odgovarajuću specifikaciju električne izolacijske prostirke za razvodne ploče za vaš projekt ili narudžbu većih količina.
