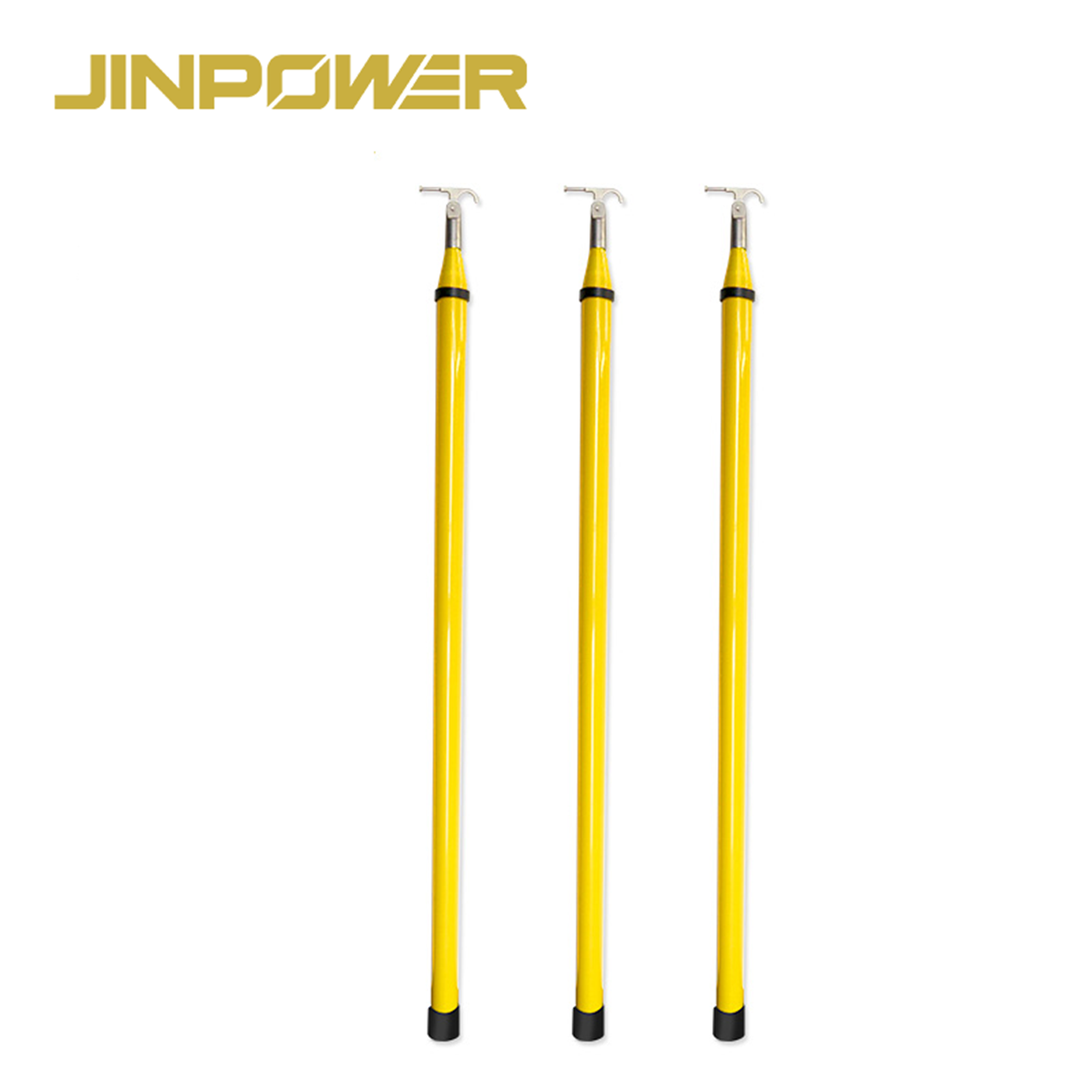

A termék fő jellemzői

• Háromszög keresztmetszetű, elfordulásgátló teleszkópos szerkezet
• Nagy szilárdságú, üvegszálas / FRP szigetelő rúdszár
• Sima, porózus felülettől mentes epoxifelület a könnyebb tisztítás és ellenőrzés érdekében
• Többtagú kialakítás a nagy munkatávolság és a kompakt tárolás érdekében
• Nyomógombos tagrögzítő rendszer
• Villamos szigetelő kesztyűben történő használatra tervezve
• Alumíniumötvözetből készült univerzális csatlakozó kompatibilis kezelőszerszámokhoz
• A mindenkori termékkialakításnak megfelelően tűz- és nedvességálló szigetelő töltet
• A jelenlegi modellválasztékban 2.43m és 12m közötti kihúzott hosszúságok

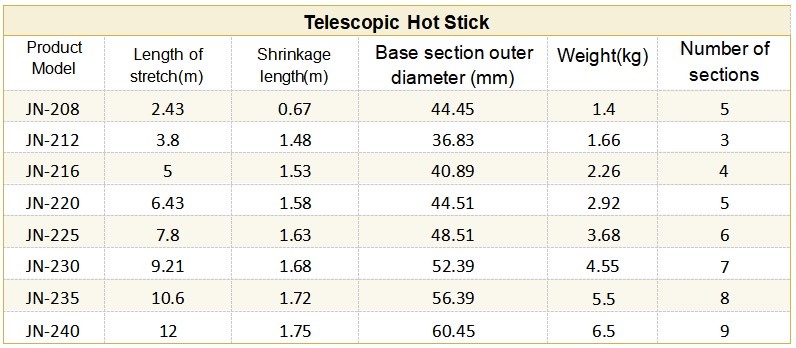

Rövid műszaki specifikáció

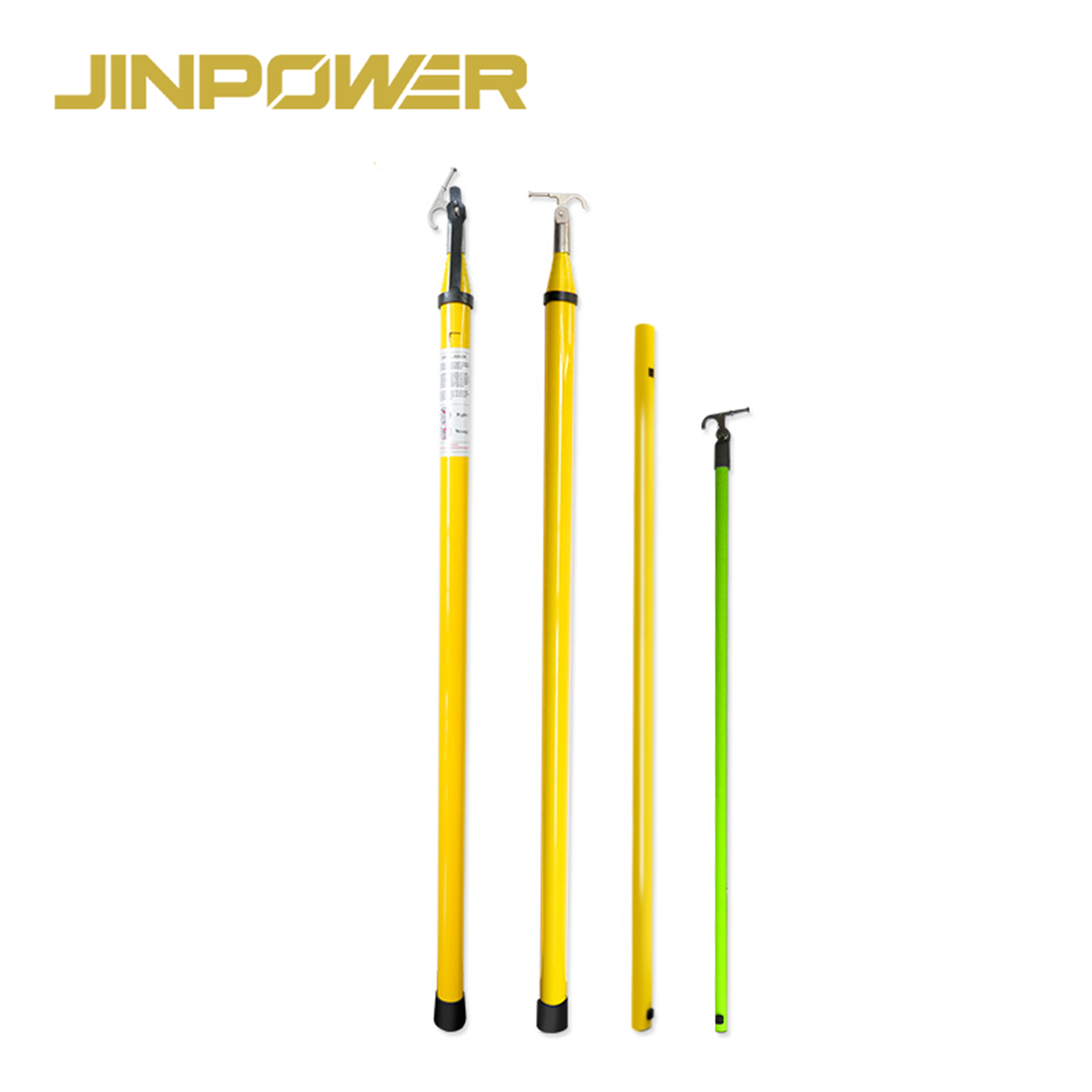

Elérhető modellek

A jelenlegi sorozat különböző kombinációkat kínál a munkatávolság, a szállítási hossz, a rúdszár átmérője, a tömeg és a teleszkópos tagok száma tekintetében. Az alábbi táblázat segítségével végezze el az előzetes kiválasztást, majd rendelés előtt erősítse meg a végleges modellt és a műszaki dokumentációt.

Gyors modellválasztási útmutató

Mi az a háromszög keresztmetszetű, teleszkópos szigetelő kezelőrúd?

A háromszög keresztmetszetű, teleszkópos szigetelő kezelőrúd olyan kihúzható villamos kezelőeszköz, amellyel kapcsolók, biztosítékok, leválasztó készülékek és más kompatibilis berendezések érhetők el ellenőrzött munkavégzési helyzetből.

A szerkezet jellemzően több FRP teleszkópos tagból, tagrögzítőkből, alsó kézi kezelőrészekből és a felső végén elhelyezett univerzális csatlakozóból áll. A villamos feladattól függően különböző kompatibilis tartozékok szerelhetők fel rá.

A cél nem csupán az, hogy a feszültség alatti munkavégzéshez használt kezelőrúd hosszabb legyen. Egy jól használható teleszkópos rúdnak a munkatávolság növekedésekor is megfelelő irányíthatóságot, mechanikai merevséget és stabil tartozékrögzítést kell biztosítania.

Miért háromszög keresztmetszetű a rúdszár?

A teleszkópos feszültség alatti munkavégzéshez használt kezelőrúd kihúzásakor egyre fontosabbá válik a végén lévő tartozék irányának szabályozása.

Ha a rúd tagjai túl szabadon fordulnak el egymáshoz képest, a kezelőnek folyamatosan korrigálnia kell a rúd helyzetét, hogy a kampó vagy a kezelőszerszám a berendezés felé nézzen.

Elfordulásgátló vezérlés

A háromszög keresztmetszet mechanikusan korlátozza a teleszkópos tagok egymáshoz viszonyított, tengelyirányú elfordulását.

Ez nem jelenti azt, hogy a rúd terhelés alatt soha nem mozdulhat el vagy csavarodhat meg. A geometria azonban segít csökkenteni a szükségtelen tagelfordulást egy teljesen kerek, egymásba csúszó szerkezethez képest.

Stabilabb tartozéktájolás

Ha a rúd végére kapcsolókampót, biztosítékszerszámot vagy más kompatibilis tartozékot szerelnek, a megfelelő tájolás megtartása legalább olyan fontos lehet, mint a berendezés elérése.

A háromszög keresztmetszet segít a kezelőnek a tartozék irányának következetesebb megtartásában nagyobb munkatávolság esetén is.

A munkatávolság növekedésével még hasznosabb

A kezelő felőli végén bekövetkező kis szögváltozás több méter távolságban sokkal nagyobb helyzetváltozást okozhat. Ez különösen akkor észlelhető, amikor a rudat 6m, 9m vagy még nagyobb munkahosszra húzzák ki.

Háromszög keresztmetszetű és kerek teleszkópos kezelőrudak összehasonlítása

A háromszög keresztmetszetű rúd nem minden alkalmazáshoz automatikusan jobb. A megfelelő kialakítás a feladattól, a szükséges munkatávolságtól, a tartozék típusától, a szállítási igényektől és a munkavégzési hely eljárásrendjétől függ.

A háromszög keresztmetszetű teleszkópos kezelőrúd fő szerkezeti elemei

FRP teleszkópos tagok

A rúdszár nagy szilárdságú üvegszálas / FRP szigetelőanyagból készül, többtagú, teleszkópos kialakítással.

A villamos szigetelés mellett a rúd tagjainak megfelelő mechanikai merevséget is biztosítaniuk kell ahhoz, hogy kihúzott állapotban a tartozék irányított működtetése lehetséges legyen.

Ha az FRP felületén komoly karcolások, repedések, szennyeződések vagy az epoxifelület sérülései láthatók, további villamos használat előtt az eszközt a vonatkozó biztonsági eljárás szerint ellenőrizni kell.

Belső szigetelő töltet

A mindenkori termékkialakításnak megfelelően a rúdszár vagy a felső tag tűz- és nedvességálló szigetelő töltetet tartalmaz, amely a teljes szigetelési szerkezet részét képezi.

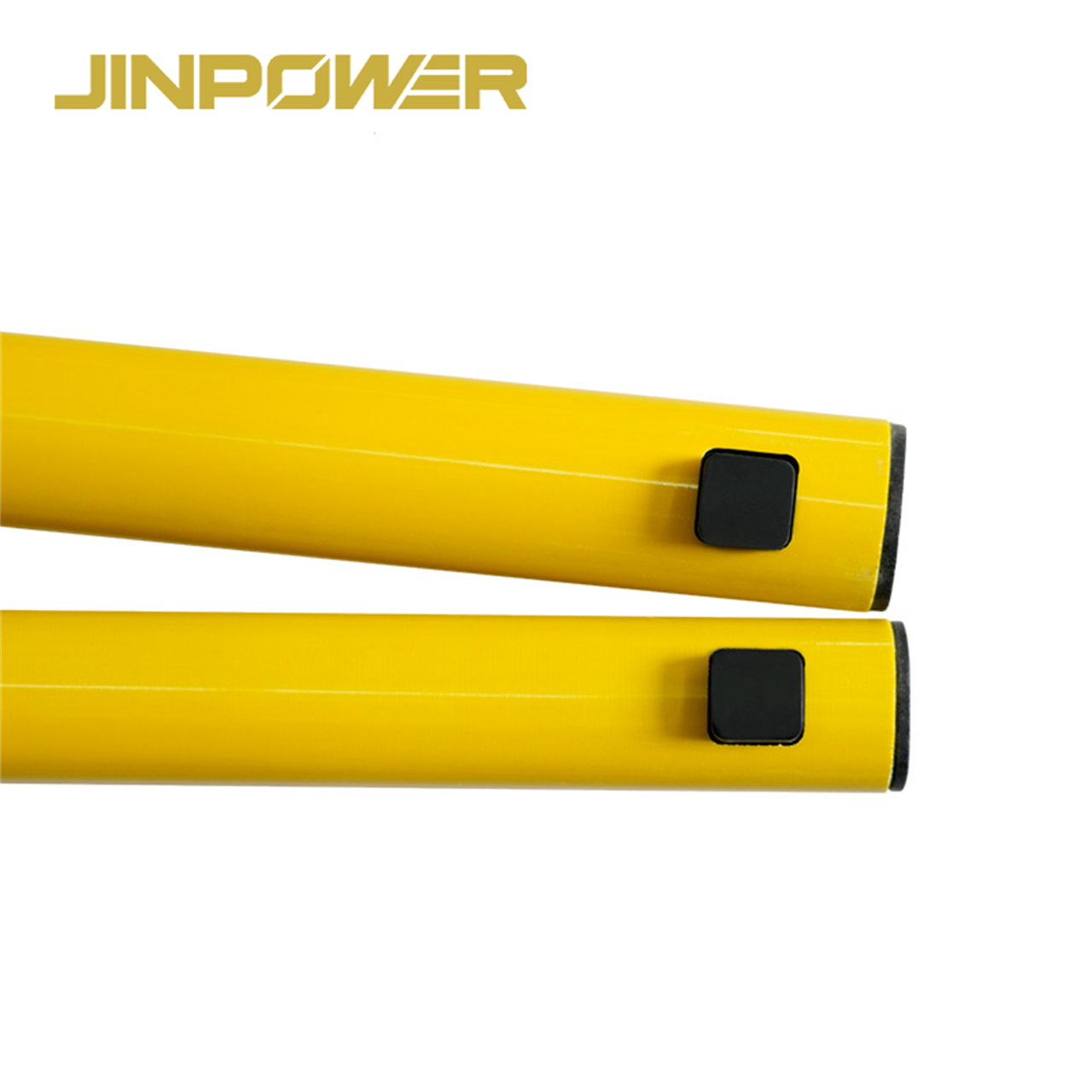

Nyomógombos rögzítőrendszer

Minden teleszkópos tagnak biztonságosan a kiválasztott munkapozícióban kell maradnia. A nyomógombos tagrögzítők jól érzékelhető mechanikus rögzítési pontot biztosítanak, miközben a rendszer villamos szigetelő kesztyűben is praktikusan kezelhető.

Alumíniumötvözetből készült univerzális csatlakozó

A rúd felső végén alumíniumötvözetből készült univerzális csatlakozó található a kompatibilis villamos kezelőszerszámok rögzítéséhez.

A tartozéktól függően ugyanaz a rúd különböző feladatokra, például kapcsolók működtetésére vagy biztosítékok kezelésére is használható.

Az „univerzális” nem jelenti azt, hogy bármely gyártó bármely tartozéka automatikusan illeszkedik. Rendelés előtt ellenőrizni kell a csatlakozó kialakítását és méreteit, a rögzítési módot és a célberendezést.

Fő alkalmazási területek

Szakaszolókapcsolók működtetése

A megfelelő kompatibilis tartozékkal a rúd alkalmas lehet az energiaelosztó hálózatokban és alállomásokon található megfelelő szakaszolókapcsolók, valamint a kapcsolódó működtető mechanizmusok távoli működtetésére.

Az, hogy egy adott kapcsoló működtethető-e, a tartozék csatlakozójától, a berendezés kialakításától, az üzemeltetési eljárástól és a munkavégzési hely biztonsági követelményeitől függ.

Biztosítékok és leválasztók működtetése

A megfelelő biztosítékműködtető tartozékkal felszerelve a rúd kompatibilis biztosítékok és leválasztók kezelésére használható.

Ilyenkor különösen hasznos a felső szerszám stabil tájolása, mivel a tartozéknak megfelelően kell igazodnia a célberendezéshez.

Alállomások és kapcsolóudvarok

A teleszkópos szigetelő kezelőrudak alállomásokon és kapcsolóudvarokban hasznosak, ahol a berendezések több méterrel a kezelő szokásos álló helyzete fölött vagy attól távol helyezkedhetnek el.

Közműszolgáltatói és vasúti villamos munkák

A nagyobb munkatávolságot igénylő közműszolgáltatói és vasúti villamosítási projekteknél a teleszkópos kialakítás praktikus egyensúlyt teremt a munkahossz és a szállítási hossz között.

A megfelelő teleszkópos kezelőrúd-hossz kiválasztása

Ne egy olyan egyszerű szabály alapján válasszon rúdhosszt, mint például: „magasabb feszültséghez hosszabb rúd kell”.

1. Először határozza meg a szükséges munkatávolságot

Ne csak a berendezés szerelési magasságát vegye figyelembe: mérje meg a kezelő szokásos munkapozíciója és a célberendezés közötti távolságot.

2. Ellenőrizze az előírt munkavégzési távolságot

A rendszerfeszültség, a munkamódszer, a helyi előírások és a munkáltatói eljárások meghatározott minimális megközelítési távolságokat írhatnak elő. A szerszám hosszának ezeknek a követelményeknek kell megfelelnie, nem pedig helyettesítenie azokat.

3. Vegye figyelembe a tartozékot is

A kapcsolókampók, biztosítékszerszámok és más felső tartozékok szintén növelik a teljes elérési távolságot. Ezért a rúd hosszát, a tartozék hosszát és a tényleges munkatávolságot külön kell figyelembe venni.

4. Vegye figyelembe a tömeget és a tagok számát

A rúd hosszának növekedésével általában a tömeg és a teleszkópos tagok száma is nő. A 12m-es JN-240 például 6.50kg tömegű és kilenc tagból áll, míg a rövidebb modellek könnyebbek és kevesebb tagból állnak.

A hosszabb nem mindig jobb

Csábító lehet a leghosszabb elérhető rudat megvásárolni, mert sokoldalúbbnak tűnhet. A nagyobb hossz azonban nagyobb tömeggel, több teleszkópos taggal és a kezelő felőli végén nagyobb emelőhatással jár.

A munkatávolság növekedésével a kezelők fáradtsága is fokozódhat, és nehezebbé válhat a tartozék célberendezéshez igazítása.

A jobb beszerzési megközelítés az, hogy a biztonságosan szükséges munkatávolságot biztosító, legrövidebb konfigurációt választja, amely megfelel a munkavégzési hely eljárásrendjének és a projekt előírásainak.

Univerzális csatlakozó és tartozék-kompatibilitás

Az univerzális csatlakozó teszi lehetővé, hogy a rúd különböző kompatibilis tartozékokkal eltérő kezelési feladatokhoz legyen használható.

A tipikus tartozékkategóriák a következők lehetnek:

• Kapcsolókampók
• Biztosítékműködtető tartozékok
• Leválasztó berendezésekhez kompatibilis kezelőszerszámok
• Egyéb jóváhagyott univerzális tartozékok

Vásárlás előtt ellenőrizze a tartozék csatlakozófelületét és csatlakozási méreteit, a rögzítési módot, az előírt működtetési irányt és a célberendezést.

Háromszög keresztmetszetű teleszkópos kezelőrúd és shotgun stick

Ha az elsődleges feladata földelőkapcsok, áthidaló vezetékek vagy más kompatibilis szerelvények megfogása és elhelyezése, tekintse meg aShotgun Stick / Clampstick terméket.

Teleszkópos és fix hosszúságú szigetelő kezelőrudak

ASTM F711 és az FRP feszültség alatti munkavégzéshez használt eszközök anyagai

Az ASTM F711 fontos műszaki hivatkozási alap a feszültség alatt végzett munkához használt eszközök üvegszál-erősítésű műanyag rúdjaihoz és habbal töltött csöveihez.

Hatálya az FRP szigetelőrudak és -csövek anyagára, valamint a kapcsolódó mechanikai és villamos teljesítménykövetelményekre összpontosít.

A szabvány nem vonatkozik automatikusan a teljes kezelőeszközt alkotó szerelvényekre és tartozékokra.

Ezért a vevőknek külön kell áttekinteniük a következő két területet:

• Az FRP rúd vagy cső villamos és mechanikai tulajdonságai
• A teljes eszköz mechanikai kialakítása, rögzítőrendszere, univerzális csatlakozója és a tartozékokkal való kompatibilitása

Ne feltételezze, hogy az ASTM F711 szerint vizsgált anyagból készült rúd esetén minden csatlakozóra és tartozékra automatikusan ugyanaz a szabvány vonatkozik.

Vevői átvételi ellenőrzőlista

Mit kell használat előtt ellenőrizni?

Ellenőrizze az FRP felületét

• Repedések
• Mély karcolások
• Szennyeződések
• Nedvesség
• Az epoxifelület sérülései
• Egyéb látható elváltozások, amelyek befolyásolhatják a szigetelés épségét

Ellenőrizze az összes teleszkópos tagot

Ne csak a külső tagot ellenőrizze. Minden teleszkópos tagot meg kell vizsgálni látható sérülés, hajlás, rendellenes kopás és szennyeződés szempontjából.

Ellenőrizze az összes rögzítőgombot

Minden tagnak biztosan rögzülnie kell a munkapozícióban. Ha egy gomb megszorul, nem rögzít, vagy a tag váratlan elmozdulását teszi lehetővé, az ellenőrzésig ne használja tovább a rudat.

Ellenőrizze az univerzális csatlakozót

Ellenőrizze a csatlakozót és a kötőelemeket kilazulás, repedés, kopás vagy deformáció szempontjából, továbbá győződjön meg arról, hogy a szükséges tartozék biztonságosan felszerelhető.

Tisztítás, tárolás és időszakos ellenőrzés

Az FRP szigetelő kezelőrudakat tisztán és szárazon kell tartani, tárolás és szállítás közben pedig védeni kell őket a szükségtelen mechanikai sérülésektől.

• Tartsa tisztán az FRP- és epoxifelületeket
• Kerülje az olaj, vegyszerek vagy vezetőképes szennyeződések tartós rátapadását
• Óvja a rudat az ütődésektől és a mély karcolásoktól
• Ne helyezzen nehéz tárgyakat a teleszkópos rúdra
• Védje az egyes teleszkópos tagokat és rögzítési pontokat
• Tárolás előtt győződjön meg arról, hogy a rúd száraz
• A vonatkozó szabvány és vállalati eljárás szerint vezesse az ellenőrzési és vizsgálati nyilvántartásokat

Az ellenőrzések és villamos vizsgálatok gyakorisága piaconként és alkalmazásonként eltérhet. Kövesse a vonatkozó előírásokat, a közműszolgáltató specifikációit, a munkáltató biztonsági programját és a gyártó utasításait.

Mikor kell kivonni a rudat a használatból?

Hagyja abba a szerszám használatát, és kérjen ellenőrzést vagy értékelést, ha a következőket tapasztalja:

• Repedések vagy súlyos karcolások az FRP-n
• Az epoxifelület súlyos sérülése
• Nem távolítható el megfelelően a szennyeződés
• Nedvesség vagy más, a szigetelési teljesítményt befolyásoló állapot
• A teleszkópos tag rendellenes deformációja
• Nem megbízhatóan működő rögzítőgomb
• Súlyos kopás vagy kilazulás egy tag csatlakozásánál
• Laza, repedt vagy deformálódott univerzális csatlakozó
• Nem megfelelően rögzíthető tartozék
• A projekt által előírt ellenőrzés vagy vizsgálat sikertelensége

A kezelőrúd szerepe a villamos biztonsági rendszerben

A teleszkópos szigetelő kezelőrúd a villamos berendezések távoli működtetését és a nagyobb munkatávolságot teszi lehetővé. Nem helyettesíti a feladat által előírt feszültségellenőrzést, leválasztást, földelést, egyéni védőeszközöket vagy egyéb védelmi intézkedéseket.

A kapcsolódó JINPOWER termékkategóriák közé tartoznak aFeszültség alatt végzett munkához használt kezelőrudak és szigetelt kezelőszerszámok, aFeszültségérzékelők és aFöldelőberendezések.

A JINPOWER szállítás előtti ellenőrzései

A közműszolgáltatói, EPC- és forgalmazói megrendeléseknél a szállítás előtti ellenőrzés fő célja annak biztosítása, hogy a tényleges rúd megfeleljen a jóváhagyott beszerzési specifikációnak.

• Modellszám
• Kihúzott hossz
• Összecsukott hossz
• Tagok száma
• Az FRP és az epoxifelület állapota
• A teleszkópos mozgás
• A rögzítőgombok működése
• Univerzális csatlakozó
• A rúddal együtt megrendelt kompatibilis tartozékok
• Termékjelölés és azonosítás
• Csomagolás
• Előírt műszaki dokumentáció

Projektellátás és OEM-beszállítás

A JINPOWER támogatja azokat a közműszolgáltatókat, villamosipari kivitelezőket, forgalmazókat és EPC-projekteket, amelyek nagy tételben vagy projektspecifikus kivitelben igényelnek termékeket.

A jóváhagyott modelltől és a megrendelési követelményektől függően egyeztethetünk a kihúzott hosszról, a tagok kialakításáról, az univerzális csatlakozóról, a kompatibilis tartozékokról, a termékjelölésről, a sorozatszám-címkékről, a logóról, a tárolási vagy szállítási csomagolásról és a műszaki dokumentációról.

Miért válasszon JINPOWER háromszög keresztmetszetű teleszkópos kezelőrudat?

Fókuszban a villamos biztonság és a közműszolgáltatói eszközök

A JINPOWER szigetelt kezelőrudakat, feszültségérzékelőket, földelőberendezéseket és más villamos biztonsági termékeket kínál, így a rúd az adott villamos munkafolyamathoz választható ki, nem pedig általános célú hosszabbító rúdként kezelendő.

Széles munkahossz-választék

A jelenlegi sorozat kihúzott hossza 2.43m és 12m között változik, így a vevők különböző lehetőségek közül választhatnak a berendezések magasságától, a tárolási körülményektől és a terepi alkalmazástól függően.

Alkalmazásalapú modellválasztás

A modell kiválasztásakor a tényleges feladat, a szükséges munkatávolság, a tartozék és a munkavégzési körülmények alapján javaslunk dönteni, nem kizárólag a rendszerfeszültség alapján választani rúdhosszt.

B2B projektdokumentációs támogatás

Közműszolgáltatói tenderek, EPC-projektek és forgalmazói megrendelések esetén a műszaki specifikációk, jelölések, ellenőrzési követelmények és szükséges dokumentumok a megrendelés jóváhagyása előtt egyeztethetők.

Mit adjon meg az ajánlatkérésben?

Gyakran ismételt kérdések

Mire használható a háromszög keresztmetszetű teleszkópos kezelőrúd?

Kompatibilis villamos berendezések, például kapcsolók, biztosítékok és leválasztó készülékek távoli működtetésére használható, ha nagyobb szigetelt munkatávolság szükséges.

Miért könnyebb irányítani a háromszög keresztmetszetű teleszkópos rudat, mint a kerek rudat?

A háromszög keresztmetszetű geometria segít korlátozni a teleszkópos tagok egymáshoz viszonyított elfordulását. Így könnyebb a felső csatlakozót és a tartozékot a kívánt irányban tartani, különösen a munkatávolság növekedésével.

Kiválaszthatom a kezelőrúd hosszát közvetlenül a rendszerfeszültség alapján?

Nem. A rendszerfeszültség fontos tényező, de figyelembe kell venni a szükséges munkatávolságot, a minimális megközelítési távolságot, a kezelő helyzetét, a tartozék hosszát, a tényleges szigetelő szerkezetet és a helyszín biztonsági eljárását is.

Az univerzális csatlakozó minden kezelőrúd-tartozékkal kompatibilis?

Nem automatikusan. Rendelés előtt ellenőrizze a tartozék csatlakozófelületét, méreteit, a rögzítési módot és a célberendezést.

Mi a különbség a háromszög keresztmetszetű teleszkópos kezelőrúd és a shotgun stick között?

A háromszög keresztmetszetű teleszkópos kezelőrudat elsősorban kompatibilis villamos berendezések tolására, húzására, forgatására és működtetésére használják cserélhető tartozékokkal. A shotgun stick pozitív megfogású fejjel rendelkezik, és alkalmasabb kompatibilis kapcsok, áthidaló vezetékek, csatlakozók és szerelvények megfogására és elhelyezésére.

Miért kell használat előtt minden rögzítőgombot ellenőrizni?

Minden teleszkópos tag rögzítője biztosítja, hogy a tag a kiválasztott munkapozícióban maradjon. A nem megfelelően kapcsolódó rögzítő működés közben váratlan elmozdulást vagy visszacsúszást okozhat.

Mindig a leghosszabb kezelőrúd a legjobb választás?

Nem. A hosszabb modellek tömege, tagszáma és emelőhatása is nagyobb. Olyan modellt válasszon, amely biztosítja a szükséges munkatávolságot, de nem okoz szükségtelen kezelési nehézséget.

Az ASTM F711 a teljes kezelőrúdra vonatkozik?

Az ASTM F711 a feszültség alatt végzett munkához használt eszközök FRP szigetelőrudaira és habbal töltött csöveire összpontosít. A teljes eszköz kialakításához használt szerelvények és tartozékok nem tartoznak ebbe a konkrét hatályba, ezért azokat külön kell ellenőrizni.

A JINPOWER kínál különböző teleszkópos hosszúságokat?

Igen. A jelenlegi JN-208–JN-240 sorozat 2.43m és 12m közötti kihúzott hosszakat kínál, különböző tagdarabszámmal, tömeggel és szállítási hosszal.

Kérjen adatokat és árajánlatot háromszög keresztmetszetű teleszkópos kezelőrúdra

Ha háromszög keresztmetszetű teleszkópos kezelőrudakat szerez be közműszolgáltatók, alállomások, EPC-projektek, vasúti villamosítás vagy ipari villamos karbantartás számára, a leghosszabb elérhető rúdra vonatkozó kérdés helyett ismertesse a tényleges kezelési feladatot a JINPOWER-rel.

Kérjük, adja meg a rendszerfeszültséget, a szükséges munkatávolságot, a célberendezést, az ismert preferált modellt, a szükséges tartozékokat, az alkalmazandó szabványokat, a mennyiséget és a vizsgálati dokumentumokra vonatkozó követelményeket.

Ezt követően a JINPOWER segíthet a projektnek megfelelő rúdhossz, tagkialakítás és univerzális csatlakozó kiválasztásában az árajánlat és a megrendelés jóváhagyása előtt.
