製品の特長

• 回転を抑える三角形断面の伸縮構造
• 高強度FRP（繊維強化プラスチック）製絶縁操作棒
• 清掃・点検が容易な、滑らかで非多孔質のエポキシ表面
• 長い作業到達距離とコンパクトな収納を両立する多段構造
• 押しボタン式の段ロック機構
• 電気用絶縁手袋を着用した状態での操作を考慮した設計
• 適合する操作アタッチメントに対応するアルミ合金製ユニバーサルコネクター
• 現行の製品仕様に基づく、耐火性・耐湿性の絶縁充填材
• 現行モデルシリーズの伸長時長さ：2.43m～12m

技術仕様概要

取扱モデル

現行シリーズでは、作業到達距離、輸送時の長さ、操作棒の直径、重量、伸縮段数が異なる複数の仕様を用意しています。まず下表で候補を選定し、ご注文前に最終モデルと技術資料をご確認ください。

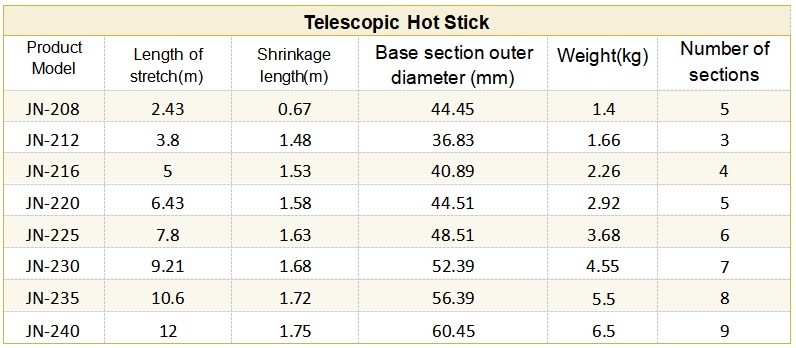

モデル選定ガイド

三角形断面の伸縮式絶縁操作棒とは

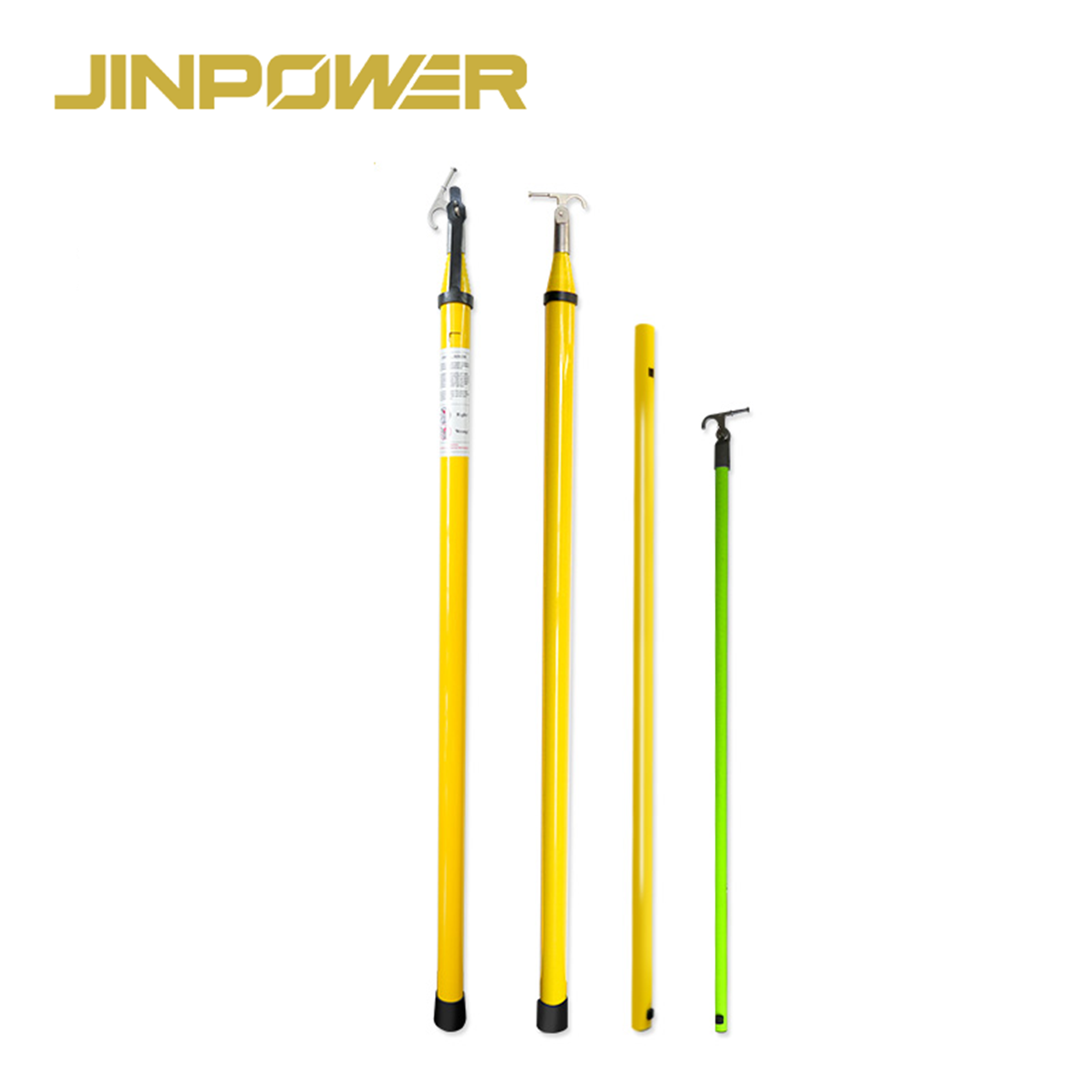

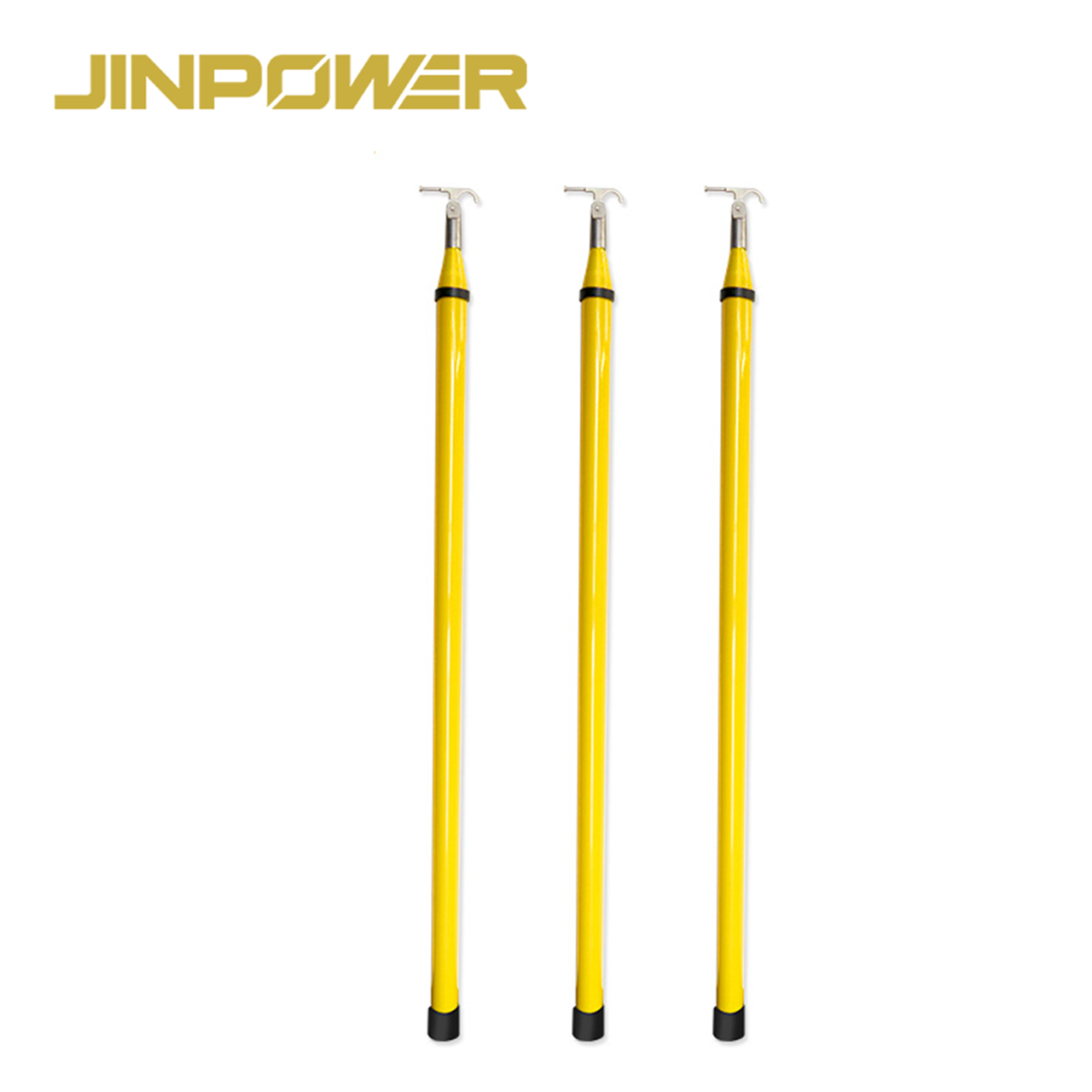

三角形断面の伸縮式絶縁操作棒は、管理された作業位置からスイッチ、ヒューズ、断路器などの適合機器に届くようにする、伸縮式の電気操作工具です。

通常、複数のFRP伸縮部、各段のロック、下部の手元操作部、先端のユニバーサルコネクターで構成されます。電気作業の内容に応じて、適合する各種アタッチメントを取り付けられます。

単に高圧操作棒を長くすればよいというわけではありません。作業到達距離が伸びても、適切な方向制御、機械的剛性、アタッチメントの安定性を維持できることが重要です。

三角形断面を採用する理由

伸縮式高圧操作棒を伸ばすと、先端のアタッチメントの向きを制御することがますます重要になります。

各段が互いに自由に回転しすぎると、フックや操作アタッチメントを機器に向けた状態に保つため、作業者が操作棒の向きを何度も修正する必要が生じます。

回転抑制

三角形断面により、伸縮する各段の軸方向の相対回転が機械的に制限されます。

負荷がかかっても操作棒が動いたりねじれたりしないという意味ではありません。完全な円形の摺動構造と比べて、断面形状によって不要な段の回転を抑えやすくするものです。

アタッチメントの向きを安定化

スイッチフック、ヒューズ工具、その他の適合アタッチメントを先端に取り付ける場合、機器に届くことと同じくらい、アタッチメントの向きを適切に保つことが重要です。

三角形断面により、長い到達距離で作業する際も、アタッチメントの向きをより一定に保ちやすくなります。

到達距離が長いほど有用

作業者側でのわずかな角度変化が、数メートル先では大きな位置のずれにつながることがあります。操作棒を6m、9m、またはそれ以上に伸ばすと、この影響が顕著になります。

三角形断面と円形断面の伸縮式高圧操作棒の比較

三角形断面の操作棒が、すべての用途において必ず優れているとは限りません。適切な設計は、作業内容、必要な到達距離、アタッチメントの種類、輸送要件、現場の作業手順によって異なります。

三角形断面の伸縮式高圧操作棒の主な構造

FRP伸縮部

操作棒本体には、高強度の繊維強化プラスチック（FRP）絶縁材を使用した多段伸縮構造を採用しています。

電気絶縁性に加え、伸長時にアタッチメントを制御して操作できるだけの機械的剛性も、各操作棒部に求められます。

FRP表面に深刻な傷、亀裂、汚れ、エポキシ表面の損傷がある場合は、電気作業で再使用する前に、該当する安全手順に従って工具を点検してください。

内部絶縁充填材

現行の製品仕様に応じて、操作棒本体または上部セクションには、絶縁構造の一部として耐火性・耐湿性の絶縁充填材を使用しています。

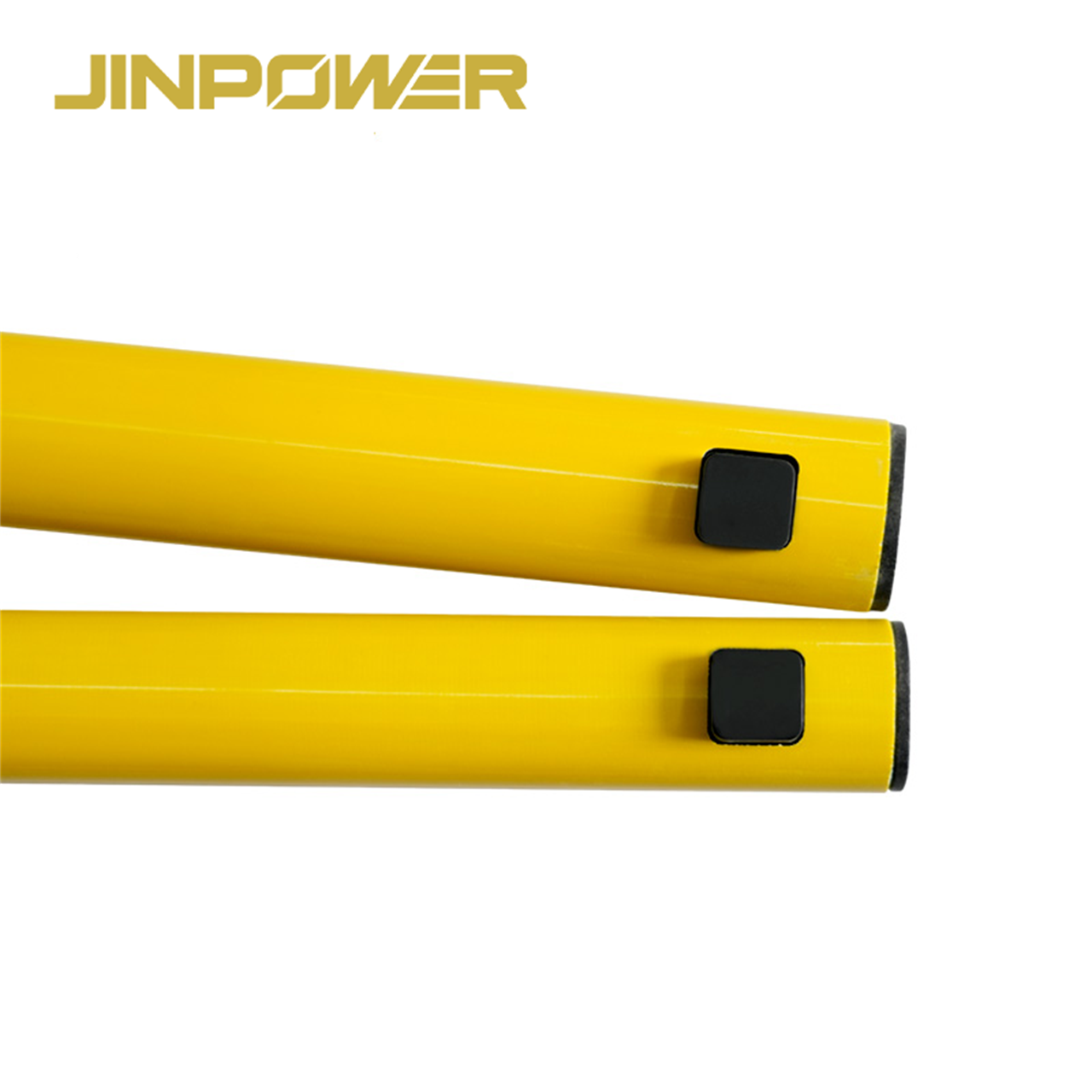

押しボタン式ロック機構

各伸縮部は、選択した作業位置に確実に固定される必要があります。押しボタン式の段ロックは、絶縁手袋を着用した作業者でも使いやすい、明確な機械的ロック位置を備えています。

アルミ合金製ユニバーサルコネクター

操作棒の先端には、適合する電気操作アタッチメント用のアルミ合金製ユニバーサルコネクターを採用しています。

アタッチメントに応じて、同じ操作棒でスイッチ操作やヒューズの取り扱いなど、さまざまな作業に対応できます。

「ユニバーサル」は、あらゆるメーカーのアタッチメントがすべて自動的に適合することを意味しません。ご注文前に、接続部の形状・寸法・ロック方式、および対象機器を確認してください。

主な用途

断路器の操作

適切な適合アタッチメントを使用することで、配電設備や変電所で使用される適合する断路器および関連操作機構の遠隔操作に使用できます。

特定の断路器を操作できるかどうかは、アタッチメントの接続部、機器の設計、操作手順、現場の安全要件によって異なります。

ヒューズおよび断路器の操作

適切なヒューズ操作用アタッチメントを取り付けると、適合するヒューズや断路器の操作に使用できます。

このような作業では、先端工具の向きを安定させることが特に重要です。アタッチメントを対象機器に正しく向けておく必要があるためです。

変電所および開閉所

機器が作業者の通常の立ち位置から数メートル上方または離れた場所に設置されている変電所や開閉所では、伸縮式絶縁操作棒が役立ちます。

電力会社および鉄道電気工事

長い到達距離が必要な電力会社や鉄道電化プロジェクトでは、伸縮式設計によって作業時の長さと輸送時の長さを実用的に両立できます。

適切な伸縮式高圧操作棒の長さの選び方

「電圧が高いほど長い操作棒が必要」といった単純な基準で長さを選ばないでください。

1. 必要な到達距離を確認する

機器の設置高さだけを見るのではなく、作業者の通常の作業位置から対象機器までの距離を測定してください。

2. 必要な作業距離を確認する

系統電圧、作業方法、地域の規則、雇用主の手順によって、特定の最小接近距離が定められている場合があります。工具の長さはそれらの要件に適合させるものであり、要件に取って代わるものではありません。

3. アタッチメントを含めて検討する

スイッチフック、ヒューズ工具、その他の先端アタッチメントも全体の到達距離に加わります。そのため、操作棒の長さ、アタッチメントの長さ、実際の作業距離は分けて検討してください。

4. 重量と段数を考慮する

操作棒が長くなるほど、一般に重量と伸縮段数が増えます。たとえば、長さ12mのJN-240は重量6.50kgで9段構造です。一方、短いモデルはより軽量で、段数も少なくなります。

長ければよいとは限りません

最も汎用性が高そうに見えるため、入手可能な最長の操作棒を購入したくなることがあります。しかし実際には、長さが増すと重量や伸縮段数が増え、作業者側にかかるてこの作用も大きくなります。

到達距離が長くなるほど、作業者の疲労が増し、対象機器にアタッチメントを合わせることも難しくなる場合があります。

適切な選定方法は、現場の手順とプロジェクト仕様を満たしたうえで、必要な到達距離を安全に確保できる最短の仕様を選ぶことです。

ユニバーサルコネクターとアタッチメントの適合性

ユニバーサルコネクターにより、適合する各種アタッチメントを使って、さまざまな操作作業に対応できます。

一般的なアタッチメントの種類には、次のものがあります。

• スイッチフック
• ヒューズ操作用アタッチメント
• 断路器用の適合操作工具
• その他の承認済みユニバーサルアタッチメント

ご購入前に、アタッチメントの接続部、接続寸法、ロック方式、必要な操作方向、対象機器を確認してください。

三角形断面の伸縮式高圧操作棒とショットガン式操作棒の比較

接地クランプ、ジャンパー線、その他の適合部品をつかんで位置決めする作業が主な用途の場合は、当社のショットガンスティック／クランプスティックをご覧ください。

伸縮式と固定式の絶縁操作棒の比較

ASTM F711と活線作業工具用FRP材料

ASTM F711は、活線作業工具に使用される繊維強化プラスチック製ロッドおよび発泡充填チューブに関する重要な技術規格です。

この規格は、FRP絶縁ロッドおよびチューブ材料、ならびに関連する機械的・電気的性能要件を対象としています。

完成品としての操作工具を構成する金具やアタッチメントが、この規格の対象に自動的に含まれるわけではありません。

そのため、購入者は次の2点を個別に確認してください。

• FRP操作棒またはチューブの電気的・機械的特性
• 完成品としての工具の機械設計、ロック機構、ユニバーサルコネクター、アタッチメント適合性

ASTM F711に基づく試験を受けた材料で製造された操作棒であっても、すべてのコネクターや付属品が同じ規格の対象であるとは限りません。

購入者向け受入検査チェックリスト

使用前に点検する項目

FRP表面の点検

• 亀裂
• 深い傷
• 汚れ
• 水分
• エポキシ表面の損傷
• 絶縁性能に影響を及ぼす可能性のあるその他の目視可能な状態

すべての伸縮部を点検する

外側のセクションだけを点検しないでください。各伸縮部について、目視可能な損傷、曲がり、異常な摩耗、汚れがないか確認してください。

すべてのロックボタンを確認する

各段は作業位置で確実にロックされる必要があります。ボタンが固着する、ロックされない、または段が予期せず動く場合は、点検が完了するまで操作棒の使用を中止してください。

ユニバーサルコネクターを点検する

コネクターと締結部に緩み、亀裂、摩耗、変形がないか確認し、必要なアタッチメントを確実に取り付けられることを確認してください。

清掃、保管、定期点検

FRP絶縁操作棒は清潔で乾燥した状態に保ち、保管時や輸送時に不要な機械的損傷を受けないよう保護してください。

• FRPおよびエポキシ表面を清潔に保つ
• 油、化学物質、導電性の汚れによる長時間の汚染を避ける
• 衝撃や深い傷から操作棒を保護する
• 伸縮式操作棒の上に重い物を置かない
• 各伸縮部とロック部を保護する
• 保管前に操作棒が乾燥していることを確認する
• 適用規格と社内手順に従って点検・試験記録を管理する

点検および電気試験の間隔は、市場や用途によって異なる場合があります。適用される規制、電力会社の仕様、雇用主の安全プログラム、メーカーの取扱説明書に従ってください。

使用を中止すべき場合

次の状態が見つかった場合は使用を中止し、点検または評価を手配してください。

• FRPの亀裂または深刻な傷
• エポキシ表面の深刻な損傷
• 適切に除去できない汚れ
• 絶縁性能に影響する可能性のある水分、その他の状態
• 伸縮部の異常な変形
• 確実にかみ合わないロックボタン
• 段の接合部の著しい摩耗や緩み
• ユニバーサルコネクターの緩み、亀裂、変形
• アタッチメントを正しく固定できない
• プロジェクトで求められる点検または試験に不合格となった

電気安全システムにおける本製品の位置づけ

伸縮式絶縁操作棒は、電気機器の遠隔操作と長い到達距離の確保に使用します。作業で必要とされる電圧確認、隔離、接地、PPE、その他の安全対策に代わるものではありません。

関連するJINPOWER製品カテゴリには、高圧操作棒・絶縁操作工具、検電器、接地器具があります。

JINPOWERの出荷前確認

電力会社、EPC、販売代理店向けの注文では、出荷前に実際の操作棒が確定済みの購入仕様に適合していることを確認します。

• モデル番号
• 伸長時の長さ
• 収納時の長さ
• 段数
• FRPおよびエポキシ表面の状態
• 伸縮動作
• ロックボタンの動作
• ユニバーサルコネクター
• 操作棒と一緒に注文された適合付属品
• 製品表示と識別情報
• 梱包
• 必要な技術資料

プロジェクト向け供給とOEM供給

JINPOWERは、大口数量またはプロジェクト固有の仕様を必要とする電力会社、電気工事会社、販売代理店、EPCプロジェクトに対応しています。

確定したモデルと注文要件に応じて、伸長時の長さ、段構成、ユニバーサルコネクター、適合アタッチメント、製品表示、シリアル番号ラベル、ロゴ、保管・輸送用梱包、技術資料についてご相談いただけます。

JINPOWERの三角形断面伸縮式高圧操作棒を選ぶ理由

電気安全・電力設備用工具に特化

JINPOWERは絶縁操作棒、検電器、接地器具、その他の電気安全製品を提供しています。そのため、一般的な延長棒としてではなく、実際の電気作業プロセスに合わせて操作棒を選定できます。

幅広い作業長さ

現行シリーズの伸長時長さは2.43m～12mで、機器の高さ、保管条件、現場用途に応じて複数の選択肢があります。

用途に基づくモデル選定

系統電圧だけで操作棒の長さを選ぶのではなく、実際の作業、必要な到達距離、アタッチメント、現場条件に応じたモデルの選定をお勧めします。

B2Bプロジェクト向け技術資料のサポート

電力会社の入札、EPCプロジェクト、販売代理店からの注文では、注文承認前に技術仕様、表示、検査要件、必要書類を確認できます。

RFQに記載いただきたい情報

よくある質問

三角形断面の伸縮式高圧操作棒は何に使用しますか？

絶縁された長い到達距離が必要な場合に、スイッチ、ヒューズ、断路器などの適合する電気機器を遠隔操作するために使用します。

三角形断面の伸縮式操作棒は、なぜ円形断面より操作しやすいのですか？

三角形断面の形状によって、伸縮部同士の相対回転を抑えやすくなります。特に作業到達距離が長くなった場合に、先端コネクターとアタッチメントを意図した方向に向けておきやすくなります。

系統電圧だけで高圧操作棒の長さを選べますか？

いいえ。系統電圧は重要ですが、必要な到達距離、最小接近距離、作業者の位置、アタッチメントの長さ、有効な絶縁構造、現場の安全手順も考慮する必要があります。

ユニバーサルコネクターは、あらゆる高圧操作棒用アタッチメントに適合しますか？

必ず適合するわけではありません。ご注文前に、アタッチメントの接続部、寸法、ロック方式、対象機器を確認してください。

三角形断面の伸縮式高圧操作棒とショットガン式操作棒の違いは何ですか？

三角形断面の伸縮式高圧操作棒は、主に交換式アタッチメントを使って、適合する電気機器を押す、引く、回転させる、操作する作業に使用します。ショットガン式操作棒は確実につかむヘッドを備えており、適合するクランプ、ジャンパー線、コネクター、金具をつかんで位置決めする作業に適しています。

使用前にすべてのロックボタンを確認する必要があるのはなぜですか？

各伸縮部は、選択した作業位置に保持するためのロックに依存しています。ロックが正しくかみ合わないと、操作中に予期しない移動や収縮が起きる可能性があります。

最も長い高圧操作棒が常に最適ですか？

いいえ。長いモデルは重量、段数、てこの作用も増します。不必要な取り扱いの難しさを増やさず、必要な到達距離を確保できるモデルを選んでください。

ASTM F711は高圧操作棒全体を対象としていますか？

ASTM F711は、活線作業工具に使用されるFRP絶縁ロッドおよび発泡充填チューブを対象としています。完成品を構成する金具やアタッチメントはこの規格の対象範囲外であるため、別途確認する必要があります。

JINPOWERでは異なる伸縮長さのモデルを取り扱っていますか？

はい。現行のJN-208～JN-240シリーズでは、段数、重量、輸送時の長さが異なるモデルを取り揃えており、伸長時の長さは2.43m～12mです。

三角形断面伸縮式高圧操作棒の詳細・価格のお問い合わせ

電力会社、変電所、EPCプロジェクト、鉄道電化、産業用電気設備の保守向けに三角形断面の伸縮式高圧操作棒をお探しの場合は、入手可能な最長の操作棒を尋ねるだけでなく、実際の作業内容をJINPOWERにお知らせください。

系統電圧、必要な到達距離、対象機器、ご希望のモデル（お分かりの場合）、必要なアタッチメント、適用規格、数量、試験書類の要件をご提示ください。

JINPOWERは、お見積もりと注文確定の前に、プロジェクトに適した操作棒の長さ、段構成、ユニバーサルコネクターの選定をお手伝いします。
