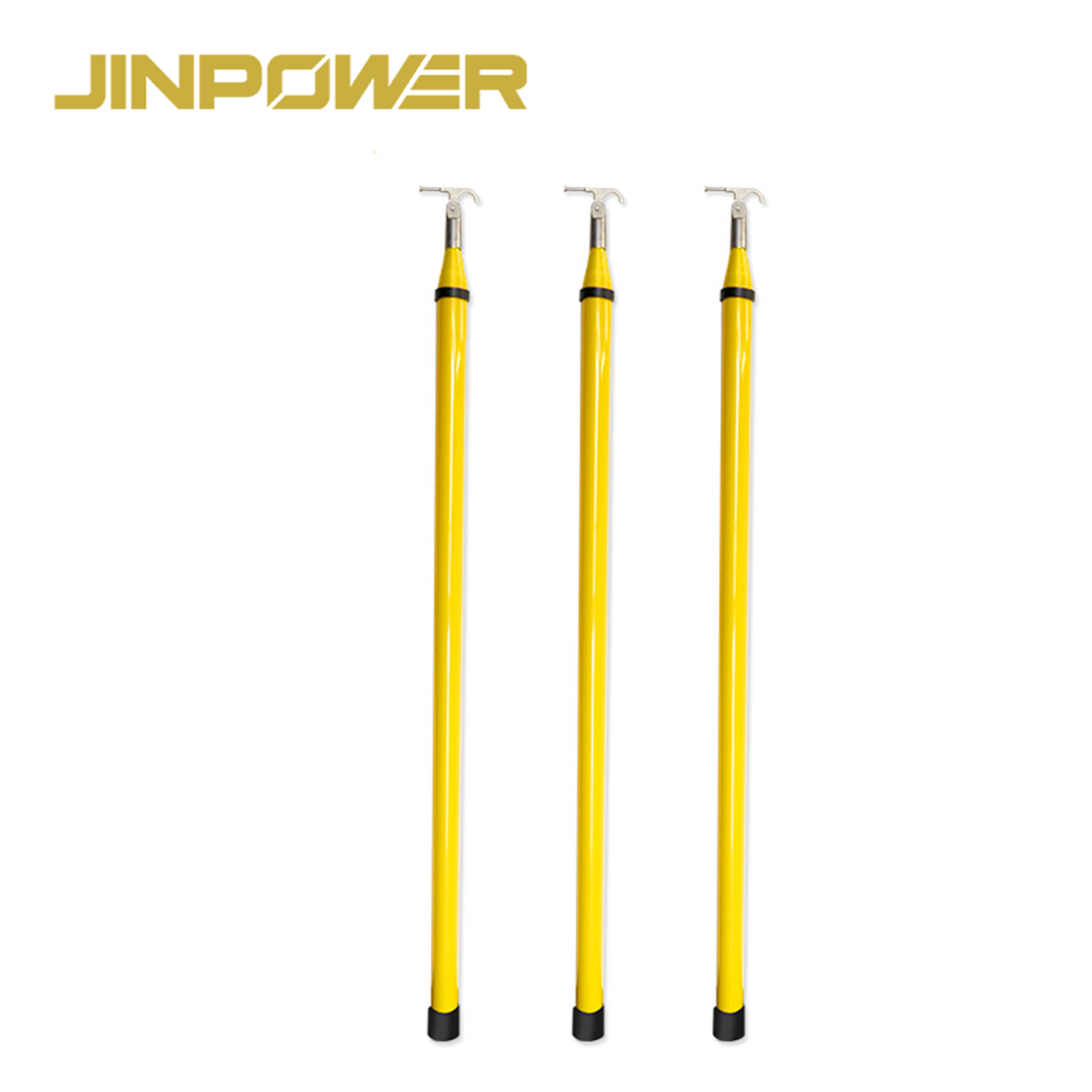

Основні переваги виробу

• Трикутна телескопічна конструкція, що запобігає обертанню
• Корпус із високоміцного ізоляційного склопластику / FRP
• Гладка непориста епоксидна поверхня для полегшення очищення та огляду
• Багатосекційна конструкція для великої робочої довжини та компактного зберігання
• Система фіксації секцій кнопками
• Призначена для роботи в електроізоляційних рукавичках
• Універсальний з’єднувач зі сплаву алюмінію для сумісних робочих насадок
• Вогнестійкий вологостійкий ізоляційний наповнювач відповідно до поточної конфігурації виробу
• Довжина у висунутому стані від 2.43m до 12m у поточному модельному ряді

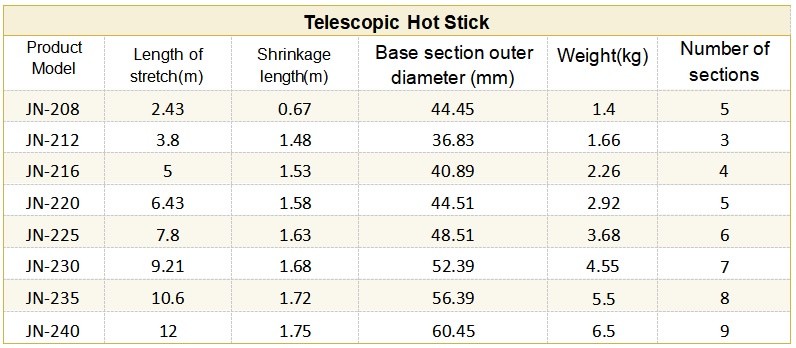

Короткі технічні характеристики

Доступні моделі

Поточна серія пропонує різні комбінації робочої довжини, довжини для транспортування, діаметра штанги, ваги та кількості телескопічних секцій. Скористайтеся таблицею нижче для попереднього вибору, а потім перед замовленням підтвердьте остаточну модель і технічну документацію.

Короткий посібник із вибору моделі

Що таке трикутна телескопічна ізольована оперативна штанга?

Трикутна телескопічна ізольована оперативна штанга — це висувний електротехнічний інструмент, за допомогою якого з контрольованого робочого положення дістаються до вимикачів, запобіжників, роз’єднувальних пристроїв та іншого сумісного обладнання.

Зазвичай вона складається з кількох телескопічних секцій FRP, фіксаторів секцій, нижньої зони керування та універсального з’єднувача у верхній частині. Залежно від електротехнічного завдання можна встановлювати різні сумісні насадки.

Мета полягає не лише в тому, щоб зробити оперативну штангу довшою. Корисна телескопічна штанга також має забезпечувати належний контроль напрямку, механічну жорсткість і стабільність насадки зі збільшенням робочої довжини.

Навіщо потрібен трикутний профіль штанги?

Коли телескопічна оперативна штанга висунута, дедалі важливішим стає контроль напрямку насадки на її дальньому кінці.

Якщо секції штанги надто вільно обертаються одна відносно одної, операторові може доводитися постійно коригувати положення штанги, щоб гак або робоча насадка залишалися суміщеними з обладнанням.

Контроль обертання

Трикутний поперечний переріз механічно обмежує взаємне осьове обертання телескопічних секцій.

Це не означає, що штанга взагалі не може рухатися або скручуватися під навантаженням. Така геометрія допомагає зменшити зайве обертання секцій порівняно з повністю круглою ковзною конструкцією.

Стабільніше положення насадки

Якщо у верхній частині встановлено гак для вимикача, інструмент для запобіжників або іншу сумісну насадку, правильна орієнтація насадки може бути не менш важливою, ніж можливість дістати до обладнання.

Трикутний профіль допомагає операторові підтримувати стабільніший напрямок насадки під час роботи на великій відстані.

Більша користь зі збільшенням робочої довжини

Невелика зміна кута біля оператора може спричинити значно більше зміщення положення за кілька метрів. Це стає помітнішим, коли штангу висувають на 6m, 9m або більше.

Трикутна та кругла телескопічні оперативні штанги

Трикутна штанга не є автоматично кращою для кожного застосування. Вибір конструкції залежить від завдання, необхідної робочої довжини, типу насадки, вимог до транспортування та робочих процедур на об’єкті.

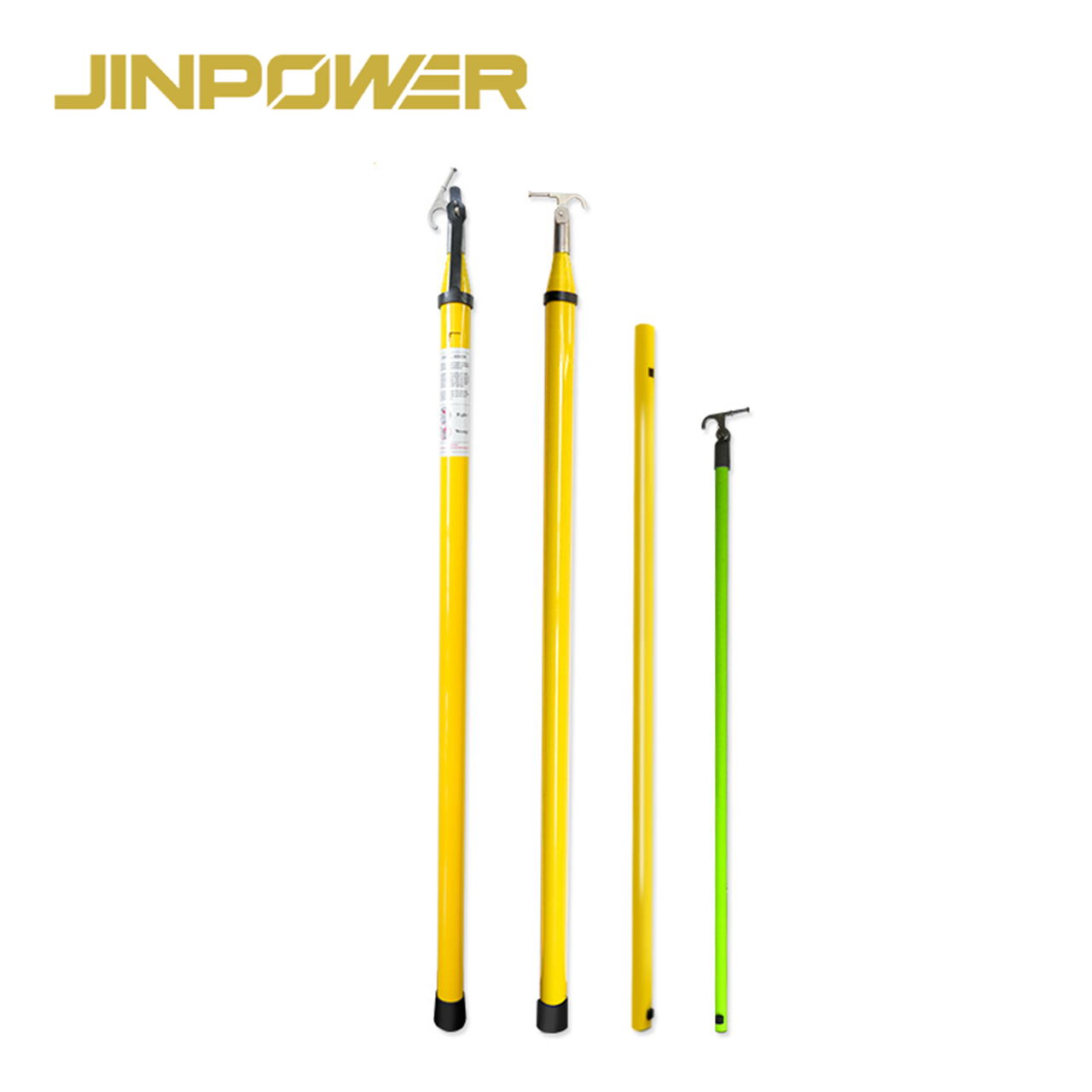

Основна конструкція трикутної телескопічної оперативної штанги

Телескопічні секції FRP

Корпус штанги виготовлено з високоміцного ізоляційного матеріалу — склопластику / FRP — у вигляді багатосекційної телескопічної конструкції.

Окрім електричної ізоляції, секції штанги мають бути достатньо жорсткими, щоб забезпечувати контрольовану роботу насадки у висунутому стані.

Якщо на поверхні FRP є значні подряпини, тріщини, забруднення або пошкодження епоксидного покриття, перед подальшим використанням для електротехнічних робіт інструмент слід оглянути відповідно до застосовної процедури безпеки.

Внутрішній ізоляційний наповнювач

Відповідно до поточної конфігурації виробу, корпус штанги або верхня секція має вогнестійкий вологостійкий ізоляційний наповнювач, який є частиною загальної ізоляційної конструкції.

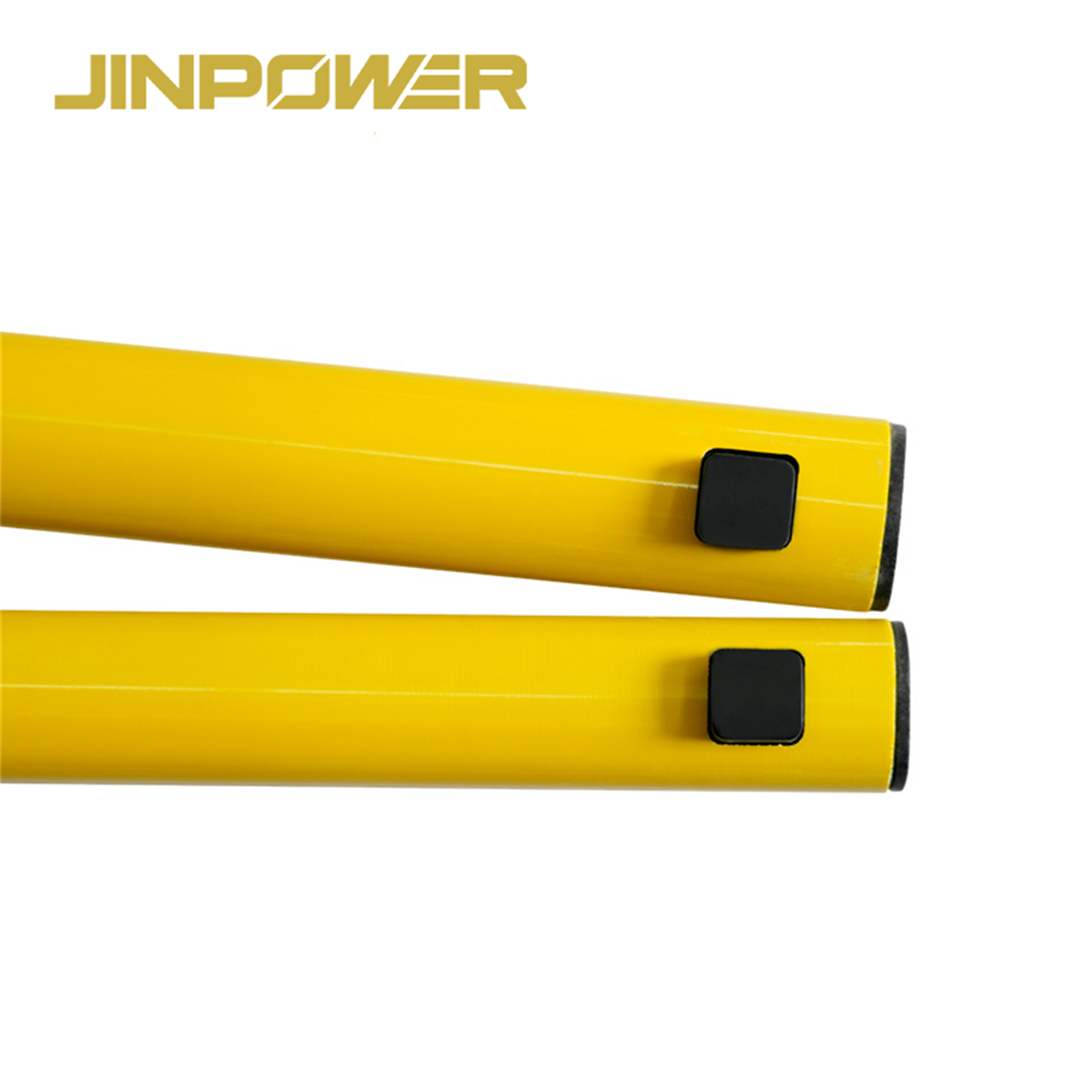

Система фіксації кнопками

Кожна телескопічна секція має надійно утримуватися у вибраному робочому положенні. Фіксатори секцій із кнопковим механізмом забезпечують чітку механічну фіксацію та водночас є практичними для операторів в ізоляційних рукавичках.

Універсальний з’єднувач зі сплаву алюмінію

У верхній частині штанги встановлено універсальний з’єднувач зі сплаву алюмінію для сумісних електротехнічних робочих насадок.

Залежно від насадки ту саму штангу можна використовувати для різних завдань, наприклад для роботи з вимикачами або запобіжниками.

«Універсальний» не означає, що автоматично підійде будь-яка насадка будь-якого виробника. Перед замовленням слід перевірити форму інтерфейсу, розміри, спосіб фіксації та обладнання, з яким працюватиме інструмент.

Основні сфери застосування

Керування роз’єднувачами

За наявності правильної сумісної насадки штангу можна використовувати для дистанційного керування відповідними роз’єднувачами та пов’язаними приводними механізмами в системах розподілу електроенергії та на підстанціях.

Можливість керування конкретним роз’єднувачем залежить від інтерфейсу насадки, конструкції обладнання, робочої процедури та вимог безпеки на об’єкті.

Робота із запобіжниками та роз’єднувачами

У разі встановлення відповідної насадки для роботи із запобіжниками штангу можна використовувати для сумісних операцій із запобіжниками та роз’єднувачами.

У таких роботах особливо корисна стабільна орієнтація насадки у верхній частині, оскільки вона має залишатися правильно суміщеною з цільовим обладнанням.

Підстанції та розподільні пристрої

Телескопічні ізольовані оперативні штанги корисні на підстанціях і в розподільних пристроях, де обладнання може бути розташоване на кілька метрів вище або далі від звичайного місця перебування оператора.

Електротехнічні роботи в енергетичних і залізничних мережах

Для проєктів енергетичних підприємств і залізничної електрифікації, що потребують більшої робочої довжини, телескопічна конструкція забезпечує практичний баланс між робочою та транспортною довжиною.

Як вибрати правильну довжину телескопічної оперативної штанги

Не вибирайте довжину штанги за простим правилом на кшталт «вища напруга означає довшу штангу».

1. Визначте необхідну робочу довжину

Вимірюйте відстань від звичайного робочого положення оператора до цільового обладнання, а не лише висоту встановлення обладнання.

2. Перевірте необхідну робочу відстань

Напруга системи, метод роботи, місцеві правила та процедури роботодавця можуть передбачати конкретні мінімальні безпечні відстані наближення. Довжина інструмента має відповідати цим вимогам, а не замінювати їх.

3. Врахуйте насадку

Гаки для вимикачів, інструменти для запобіжників та інші насадки у верхній частині також збільшують загальну робочу довжину. Тому довжину штанги, довжину насадки та фактичну робочу відстань слід розглядати окремо.

4. Врахуйте вагу та кількість секцій

Зі збільшенням довжини штанги зазвичай зростають її вага та кількість телескопічних секцій. Наприклад, 12m JN-240 важить 6.50kg і має дев’ять секцій, тоді як коротші моделі легші та мають менше секцій.

Більша довжина — не завжди краще

Може виникнути спокуса придбати найдовшу доступну штангу, оскільки вона здається універсальнішою. На практиці більша довжина також означає більшу вагу, більше телескопічних секцій і більший важільний ефект біля оператора.

Зі збільшенням робочої довжини оператори також можуть швидше втомлюватися, а суміщати насадку з цільовим обладнанням стає складніше.

Доцільніше обирати найкоротшу конфігурацію, яка безпечно забезпечує необхідну робочу довжину та відповідає робочим процедурам на об’єкті й специфікації проєкту.

Універсальний з’єднувач і сумісність насадок

Універсальний з’єднувач дає змогу використовувати штангу для різних робочих завдань із різними сумісними насадками.

Типові категорії насадок можуть включати:

• Гаки для вимикачів
• Насадки для роботи із запобіжниками
• Сумісні робочі інструменти для роз’єднувального обладнання
• Інші схвалені універсальні насадки

Перед придбанням перевірте інтерфейс насадки, розміри з’єднання, спосіб фіксації, необхідний напрямок роботи та цільове обладнання.

Трикутна телескопічна оперативна штанга та штанга типу Shotgun

Якщо ваше основне завдання — захоплювати та встановлювати заземлювальні затискачі, перемички або інше сумісне обладнання, перегляньте нашуштангу Shotgun / затискачну штангу.

Телескопічна та фіксована ізольовані оперативні штанги

ASTM F711 і матеріали FRP для робіт під напругою

ASTM F711 є важливим технічним нормативним документом для стрижнів із армованого скловолокном пластику та труб із пінним наповнювачем, що використовуються в інструментах для робіт під напругою.

Його сфера застосування охоплює ізоляційні стрижні та труби з FRP, а також відповідні вимоги до механічних і електричних характеристик.

Цей стандарт автоматично не поширюється на фітинги та насадки, які входять до складу комплектного робочого інструмента.

Тому покупцям слід окремо перевірити два аспекти:

• Електричні та механічні властивості стрижня або труби з FRP
• Механічну конструкцію, систему фіксації, універсальний з’єднувач і сумісність насадок комплектного інструмента

Не слід вважати, що виготовлення штанги з матеріалу, випробуваного відповідно до ASTM F711, автоматично означає, що цей самий стандарт поширюється на всі з’єднувачі та аксесуари.

Контрольний список для приймання виробу покупцем

Що потрібно оглянути перед використанням?

Огляньте поверхню FRP

• Тріщини
• Глибокі подряпини
• Забруднення
• Вологу
• Пошкодження епоксидної поверхні
• Інші видимі дефекти, що можуть вплинути на цілісність ізоляції

Огляньте кожну телескопічну секцію

Не обмежуйтеся оглядом лише зовнішньої секції. Перевірте кожну телескопічну секцію на наявність видимих пошкоджень, вигинів, незвичного зношення та забруднення.

Перевірте кожну кнопку фіксації

Кожна секція має надійно фіксуватися в робочому положенні. Якщо кнопка заїдає, не фіксує секцію або допускає її несподіване переміщення, припиніть використання штанги до її огляду.

Огляньте універсальний з’єднувач

Перевірте з’єднувач і кріплення на наявність послаблення, тріщин, зношення або деформації та переконайтеся, що потрібну насадку можна надійно встановити.

Очищення, зберігання та періодичний огляд

Ізольовані оперативні штанги з FRP слід зберігати чистими й сухими, захищаючи їх від зайвих механічних пошкоджень під час зберігання та транспортування.

• Підтримуйте поверхні FRP та епоксидного покриття в чистоті
• Уникайте тривалого забруднення мастилом, хімікатами або струмопровідним брудом
• Захищайте штангу від ударів і глибоких подряпин
• Не кладіть важкі предмети на телескопічну штангу
• Захищайте кожну телескопічну секцію та місця фіксації
• Перед зберіганням переконайтеся, що штанга суха
• Ведіть записи про огляди та випробування відповідно до застосовного стандарту й процедури компанії

Періодичність оглядів і електричних випробувань може відрізнятися залежно від ринку та сфери застосування. Дотримуйтеся чинних нормативних вимог, специфікацій енергетичного підприємства, програми безпеки роботодавця та інструкцій виробника.

Коли штангу потрібно вилучити з експлуатації?

Припиніть використання інструмента та організуйте його огляд або оцінювання, якщо виявили:

• Тріщини або значні подряпини на FRP
• Серйозне пошкодження епоксидної поверхні
• Забруднення, яке неможливо належним чином видалити
• Вологу або інші умови, що можуть вплинути на ізоляційні характеристики
• Незвичну деформацію телескопічної секції
• Кнопку фіксації, яка не спрацьовує надійно
• Сильне зношення або люфт у з’єднанні секцій
• Ослаблений, тріснутий або деформований універсальний з’єднувач
• Насадку, яку неможливо правильно зафіксувати
• Незадовільний результат огляду або випробування, передбаченого проєктом

Роль цієї оперативної штанги в системі електробезпеки

Телескопічна ізольована оперативна штанга дає змогу дистанційно керувати електрообладнанням і працювати на більшій відстані. Вона не замінює перевірку відсутності напруги, ізоляцію, заземлення, ЗІЗ або інші заходи, необхідні для виконання робіт.

До суміжних категорій продукції JINPOWER належатьоперативні штанги та ізольовані робочі інструменти,індикатори напругитаобладнання для заземлення.

Перевірки JINPOWER перед відвантаженням

Для замовлень енергетичних підприємств, EPC-компаній і дистриб’юторів головна мета перевірки перед відвантаженням — переконатися, що фактична штанга відповідає підтвердженій специфікації замовлення.

• Номер моделі
• Довжина у висунутому стані
• Довжина у складеному стані
• Кількість секцій
• Стан поверхонь FRP та епоксидного покриття
• Робота телескопічного механізму
• Робота кнопок фіксації
• Універсальний з’єднувач
• Сумісні аксесуари, замовлені разом зі штангою
• Маркування та ідентифікація виробу
• Пакування
• Необхідна технічна документація

Постачання для проєктів і OEM

JINPOWER підтримує енергетичні підприємства, електротехнічних підрядників, дистриб’юторів і EPC-проєкти, яким потрібні великі партії або конфігурації для конкретних проєктів.

Залежно від підтвердженої моделі та вимог замовлення можна узгодити довжину у висунутому стані, конфігурацію секцій, універсальний з’єднувач, сумісні насадки, маркування виробу, етикетки із серійним номером, логотип, пакування для зберігання або транспортування та технічну документацію.

Чому варто вибрати трикутні телескопічні оперативні штанги JINPOWER?

Спеціалізація на електробезпеці та інструментах для енергетичної галузі

JINPOWER постачає ізольовані оперативні штанги, індикатори напруги, обладнання для заземлення та інші засоби електробезпеки. Тому штангу можна підібрати відповідно до фактичного процесу електротехнічних робіт, а не розглядати як звичайну подовжувальну штангу загального призначення.

Широкий діапазон робочої довжини

Довжина моделей поточної серії у висунутому стані становить від 2.43m до 12m, що дає покупцям змогу вибрати варіант для різної висоти обладнання, умов зберігання та польового застосування.

Вибір моделі відповідно до застосування

Рекомендуємо вибирати модель з урахуванням фактичного завдання, необхідної робочої довжини, насадки та умов на об’єкті, а не лише напруги системи.

Підтримка документації для B2B-проєктів

Для тендерів енергетичних підприємств, EPC-проєктів і замовлень дистриб’юторів технічні характеристики, маркування, вимоги до огляду та необхідні документи можна узгодити до затвердження замовлення.

Що потрібно зазначити у вашому запиті комерційної пропозиції?

Поширені запитання

Для чого використовують трикутну телескопічну оперативну штангу?

Її використовують для дистанційного керування сумісним електрообладнанням, наприклад вимикачами, запобіжниками та роз’єднувальними пристроями, коли потрібна додаткова ізольована робоча довжина.

Чому трикутною телескопічною штангою легше керувати, ніж круглою?

Геометрія трикутного поперечного перерізу допомагає обмежити взаємне обертання телескопічних секцій. Завдяки цьому легше утримувати верхній з’єднувач і насадку в потрібному напрямку, особливо зі збільшенням робочої довжини.

Чи можна вибрати довжину оперативної штанги лише за напругою системи?

Ні. Напруга системи важлива, але також потрібно враховувати необхідну робочу довжину, мінімальну відстань наближення, положення оператора, довжину насадки, ефективну ізоляційну конструкцію та правила безпеки на об’єкті.

Чи підходить універсальний з’єднувач до будь-якої насадки для оперативної штанги?

Не автоматично. Перед замовленням перевірте інтерфейс насадки, розміри, спосіб фіксації та цільове обладнання.

Чим трикутна телескопічна оперативна штанга відрізняється від штанги типу Shotgun?

Трикутну телескопічну оперативну штангу переважно використовують для штовхання, тягнення, обертання та керування сумісним електрообладнанням за допомогою змінних насадок. Штанга типу Shotgun має головку з надійним захопленням і краще підходить для захоплення та встановлення сумісних затискачів, перемичок, з’єднувачів і обладнання.

Чому перед використанням потрібно перевіряти кожну кнопку фіксації?

Кожна телескопічна секція залежить від свого фіксатора, який утримує її у вибраному робочому положенні. Несправний фіксатор може призвести до несподіваного переміщення або складання секції під час роботи.

Чи завжди найдовша оперативна штанга є найкращим вибором?

Ні. Довші моделі також важчі, мають більше секцій і створюють більший важільний ефект. Вибирайте модель, яка забезпечує необхідну робочу довжину без зайвих труднощів у поводженні.

Чи поширюється ASTM F711 на всю оперативну штангу?

ASTM F711 стосується ізоляційних стрижнів із FRP і труб із пінним наповнювачем, що використовуються в інструментах для робіт під напругою. Фітинги та насадки, з яких складається комплектний інструмент, не входять до цієї конкретної сфери застосування, тому їх потрібно оцінювати окремо.

Чи пропонує JINPOWER телескопічні штанги різної довжини?

Так. Поточна серія JN-208 — JN-240 охоплює моделі з довжиною у висунутому стані від 2.43m до 12m, з різною кількістю секцій, вагою та транспортною довжиною.

Запитайте характеристики та ціни на трикутні телескопічні оперативні штанги

Якщо ви закуповуєте трикутні телескопічні оперативні штанги для енергетичних підприємств, підстанцій, EPC-проєктів, залізничної електрифікації або промислового електротехнічного обслуговування, повідомте JINPOWER про фактичне робоче завдання, а не лише запитуйте про найдовшу доступну штангу.

Будь ласка, надайте інформацію про напругу системи, необхідну робочу довжину, цільове обладнання, бажану модель (якщо відома), необхідні насадки, застосовні стандарти, кількість і вимоги до документів випробувань.

Після цього JINPOWER допоможе підібрати довжину штанги, конфігурацію секцій і універсальний з’єднувач відповідно до проєкту до надання цінової пропозиції та підтвердження замовлення.
