Στοιχείο	Προδιαγραφή

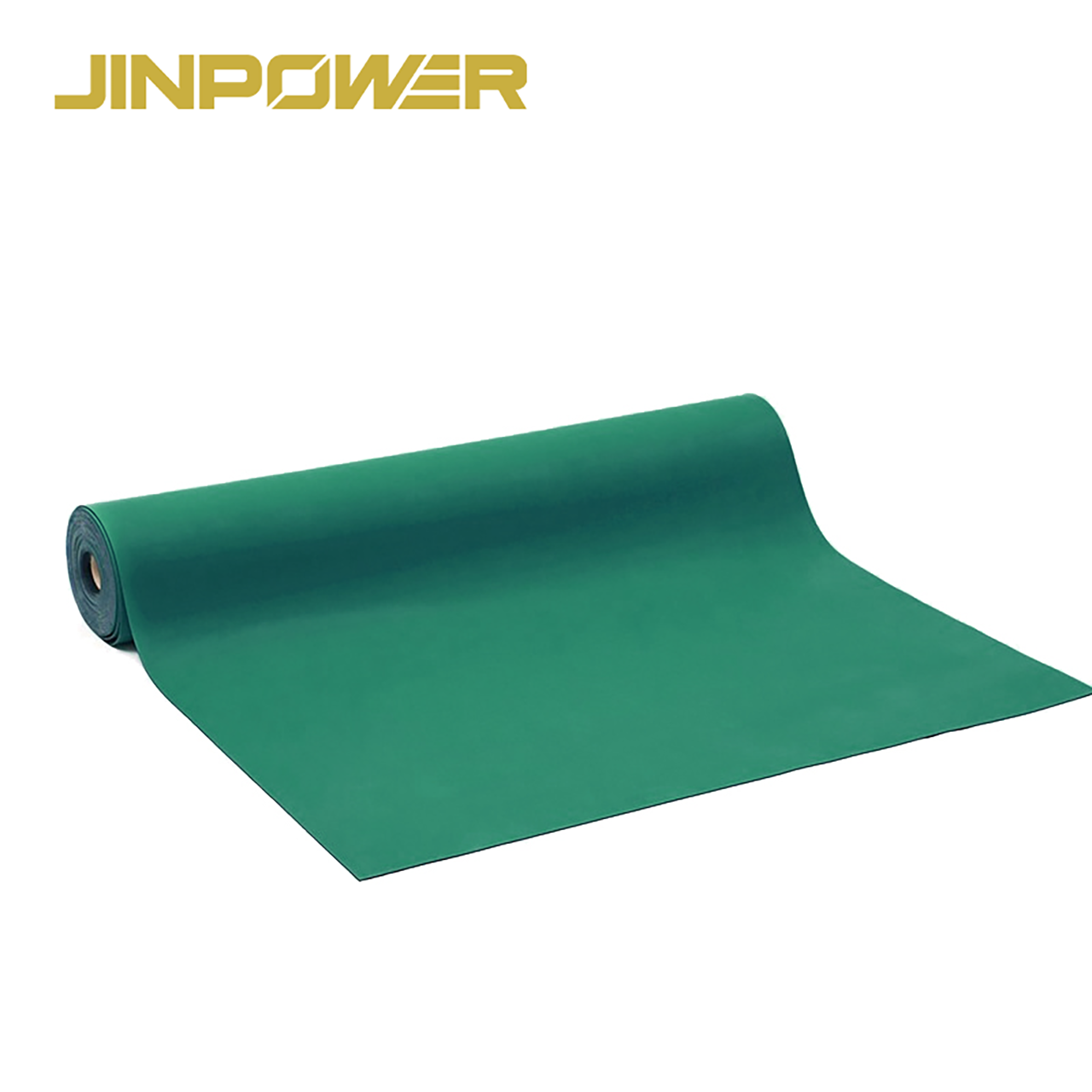

Τύπος προϊόντος	Αντιστατικό ελαστικό χαλάκι ESD
Δομή	Διπλής στρώσης
Επάνω στρώση	Στατικοδιαχυτική στρώση
Κάτω στρώση	Μαύρη αγώγιμη στρώση
Διαθέσιμα χρώματα	Πράσινο / Μπλε / Γκρι
Απαίτηση διαχυτικής στρώσης	1 × 10⁵ Ω – 1 × 10⁹ Ω
Απαίτηση αγώγιμης στρώσης	< 1 × 10⁵ Ω
Απαίτηση αποφόρτισης στατικού ηλεκτρισμού	≤ 2 δευτερόλεπτα

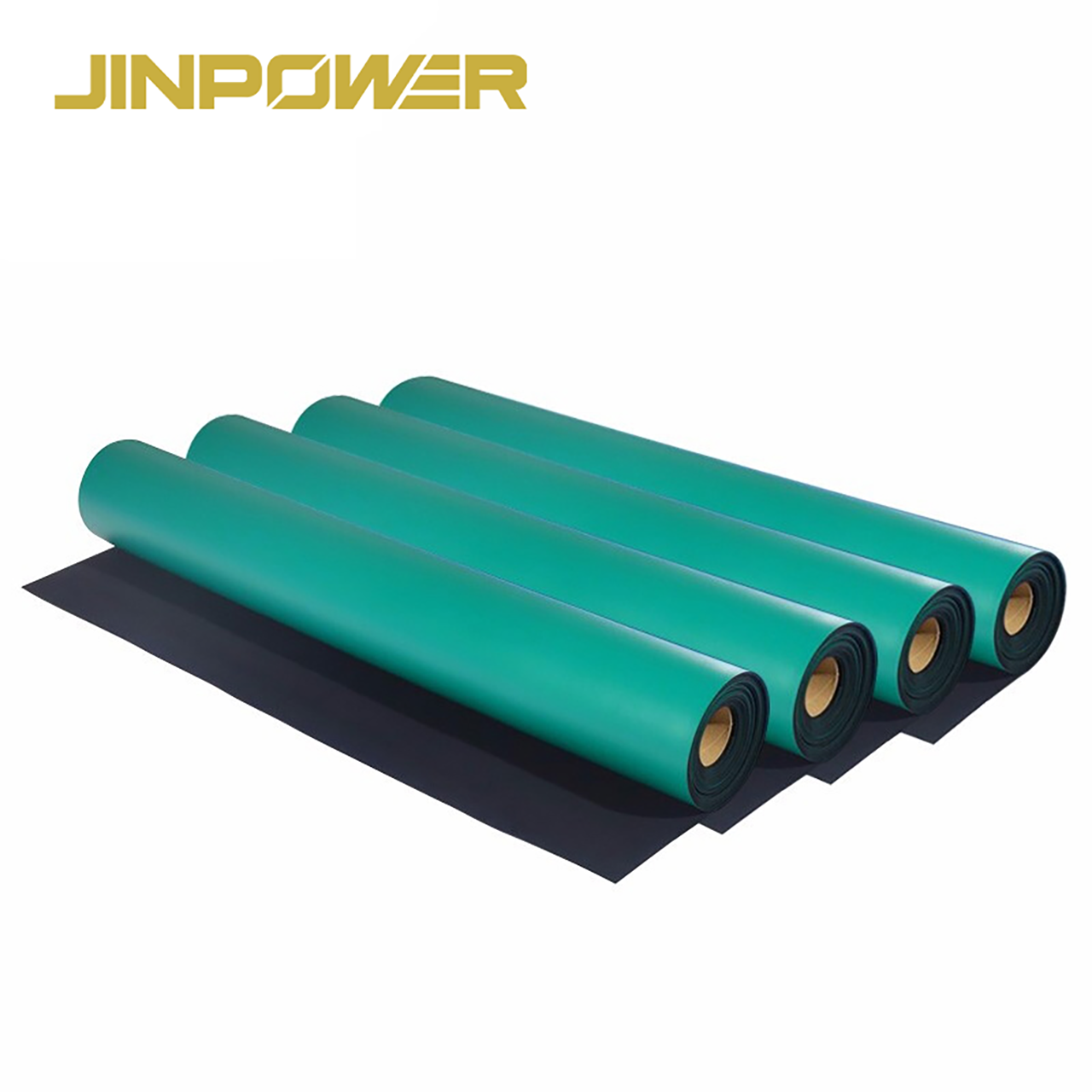

Μορφή προμήθειας	Ρολά / Κομμένες διαστάσεις σύμφωνα με τις απαιτήσεις
Τυπική χρήση	Πάγκοι εργασίας ESD και ελεγχόμενοι χώροι εργασίας

Για διαφορετικά έργα, παρακαλούμε να αναφέρετε το απαιτούμενο πάχος, πλάτος, μήκος, χρώμα, ποσότητα και απαίτηση αντίστασης όταν ζητάτε προσφορά.

Δοκιμασμένη απόδοση ESD

Τα παρακάτω αποτελέσματα βασίζονται σε δοκιμασμένα πράσινα, μπλε και γκρι δείγματα.

Αυτά τα αποτελέσματα βοηθούν τους αγοραστές να επιβεβαιώσουν ότι η επιφανειακή στρώση παρέχει διάχυση στατικού ηλεκτρισμού, ενώ η κάτω στρώση διατηρεί αγώγιμη διαδρομή.

Για μαζικές αγορές ή έργα με ειδικές απαιτήσεις αποδοχής, τα έγγραφα δοκιμών θα πρέπει να επιβεβαιώνονται ως προς την απαιτούμενη προδιαγραφή πριν από την παραγγελία.

Πώς λειτουργεί ένα στρώμα ESD δύο στρώσεων;

Οι δύο στρώσεις εκτελούν διαφορετικές λειτουργίες.

Επάνω στρώση διάχυσης στατικού ηλεκτρισμού

Η επάνω επιφάνεια έχει σχεδιαστεί για να ελέγχει την κίνηση του στατικού φορτίου, αντί να επιτρέπει τη γρήγορη συσσώρευση φορτίου στην επιφάνεια εργασίας.

Αυτό την καθιστά κατάλληλη για τον χειρισμό ηλεκτρονικών εξαρτημάτων και εξοπλισμού σε περιοχές με έλεγχο ESD.

Αγώγιμη κάτω στρώση

Η μαύρη κάτω στρώση έχει χαμηλότερη ηλεκτρική αντίσταση. Όταν συνδέεται σωστά με κατάλληλο σύστημα γείωσης, παρέχει διαδρομή για την κίνηση του στατικού φορτίου προς τη γείωση.

Επομένως, το στρώμα ESD θα πρέπει να θεωρείται μέρος ενός ολοκληρωμένου συστήματος ελέγχου ESD και όχι αυτόνομη συσκευή γείωσης.

Πού χρησιμοποιούνται τα αντιστατικά στρώματα ESD;

Τα ελαστικά στρώματα ESD εγκαθίστανται συνήθως σε περιοχές όπου ηλεκτρονικά εξαρτήματα ή ευαίσθητος εξοπλισμός ενδέχεται να επηρεαστούν από ηλεκτροστατική εκφόρτιση.

Οι συνήθεις εφαρμογές περιλαμβάνουν:

• Πάγκους εργασίας συναρμολόγησης ηλεκτρονικών

• Περιοχές παραγωγής και επιθεώρησης PCB

• Σταθμούς επισκευής ηλεκτρονικών

• Εργαστήρια δοκιμών

• Περιοχές συντήρησης τηλεπικοινωνιακού εξοπλισμού

• Συντήρηση διακομιστών και εξοπλισμού δεδομένων

• Γραμμές παραγωγής με έλεγχο ESD

Για περισσότερες επιλογές στρωμάτων ESD, επισκεφθείτε την κατηγορία προϊόντων στρωμάτων ESD.

Πώς να επιλέξετε το κατάλληλο στρώμα ESD

Για μαζικές αγορές, μην επιλέγετε ένα στρώμα ESD μόνο βάσει χρώματος ή εμφάνισης. Επιβεβαιώστε πρώτα τις τεχνικές απαιτήσεις.

1. Επιβεβαιώστε την απαίτηση αντίστασης

Ελέγξτε το απαιτούμενο εύρος αντίστασης για το πρόγραμμά σας ελέγχου ESD.

Η επιφανειακή αντίσταση, η αντίσταση της αγώγιμης στρώσης και η αντίσταση του συστήματος ενδέχεται να έχουν διαφορετικές απαιτήσεις.

2. Επιβεβαιώστε τις διαστάσεις του στρώματος

Δώστε τις απαιτούμενες τιμές για:

• Πάχος

• Πλάτος

• Μήκος

• Μέγεθος ρολού ή διαστάσεις κοπής

Αυτό μας βοηθά να επιβεβαιώσουμε τη σωστή προδιαγραφή παραγωγής και την προσφορά.

3. Επιβεβαιώστε τη μέθοδο εγκατάστασης

Εάν το στρώμα θα συνδεθεί με καλώδιο γείωσης, κουμπί γείωσης ή κοινό σημείο γείωσης, επιβεβαιώστε την απαιτούμενη διαμόρφωση πριν από την παραγγελία.

4. Επιβεβαιώστε τις απαιτήσεις δοκιμών

Για έργα με απαιτήσεις τεχνικής αποδοχής, ενημερώστε μας για το απαιτούμενο εύρος αντίστασης, τη μέθοδο δοκιμής ή την απαίτηση εγγράφων πριν από την παραγωγή.

Αυτό είναι ιδιαίτερα σημαντικό για διανομείς, αγοραστές έργων, κατασκευαστές ηλεκτρονικών και πελάτες που αγοράζουν για εγκαταστάσεις με έλεγχο ESD.

Στρώμα ESD έναντι ηλεκτρικού μονωτικού ελαστικού στρώματος

Τα στρώματα ESD και τα ηλεκτρικά μονωτικά στρώματα έχουν σχεδιαστεί για διαφορετικούς σκοπούς ασφάλειας.

Ένα στρώμα ESD δεν πρέπει να χρησιμοποιείται ως υποκατάστατο ηλεκτρικού μονωτικού ελαστικού στρώματος.

Εάν η εφαρμογή σας απαιτεί προστασία από ηλεκτροπληξία κοντά σε ηλεκτροφόρο ηλεκτρικό εξοπλισμό, δείτε τα Ηλεκτρικά Μονωτικά Ελαστικά Στρώματα μας.

Δοκιμές στρώματος ESD και επαλήθευση ποιότητας

Για ένα στρώμα ESD, η εμφάνιση από μόνη της δεν αρκεί.

Η απόδοση αντίστασης θα πρέπει να επαληθεύεται σύμφωνα με την προδιαγραφή αγοράς.

Ανάλογα με την παραγγελία και τις απαιτήσεις του έργου, οι αγοραστές μπορούν να επιβεβαιώσουν μαζί μας τις σχετικές προδιαγραφές προϊόντος και απαιτήσεις δοκιμών πριν από τη μαζική παραγωγή.

Για πιο ακριβή προσφορά, στείλτε μας:

• Απαιτούμενο εύρος αντίστασης

• Πάχος

• Πλάτος και μήκος

• Χρώμα

• Ποσότητα

• Απαιτήσεις εξαρτημάτων γείωσης

• Απαιτούμενα έγγραφα δοκιμών

Συχνές ερωτήσεις

Ποια είναι η επιφανειακή αντίσταση του στρώματος ESD σας;

Η δοκιμασμένη αντίσταση της στρώσης διάχυσης των τρεχόντων πράσινων, μπλε και γκρι δειγμάτων είναι περίπου 2.3 × 10⁷ Ω έως 3.8 × 10⁷ Ω.

Οι τελικές απαιτήσεις πρέπει να επιβεβαιώνονται σύμφωνα με την προδιαγραφή της παραγγελίας.

Γιατί το στρώμα ESD έχει μαύρη κάτω στρώση;

Η μαύρη κάτω στρώση είναι αγώγιμη. Παρέχει διαδρομή χαμηλότερης αντίστασης που μπορεί να βοηθήσει στη μεταφορά του στατικού φορτίου προς το σύστημα γείωσης.

Ποια χρώματα είναι διαθέσιμα;

Τα δοκιμασμένα δείγματα περιλαμβάνουν επιφάνειες πράσινου, μπλε και γκρι χρώματος με μαύρη αγώγιμη κάτω στρώση.

Μπορεί ένα στρώμα ESD να χρησιμοποιηθεί ως ηλεκτρικό μονωτικό στρώμα;

Όχι. Τα στρώματα ESD έχουν σχεδιαστεί για τον έλεγχο του στατικού ηλεκτρισμού. Τα ηλεκτρικά μονωτικά στρώματα έχουν σχεδιαστεί για προστασία από ηλεκτροπληξία. Δεν πρέπει να θεωρούνται εναλλάξιμα προϊόντα.

Ποιες πληροφορίες πρέπει να παρέχω για προσφορά;

Παρακαλούμε δώστε το απαιτούμενο πάχος, πλάτος, μήκος, χρώμα, ποσότητα, απαίτηση αντίστασης και τυχόν απαιτήσεις δοκιμών ή γείωσης.

Ζητήστε προσφορά για στρώμα ESD

Εάν προμηθεύεστε αντιστατικά στρώματα ESD για παραγωγή ηλεκτρονικών, πάγκους εργασίας, εργαστήρια, χώρους συντήρησης ή διανομή, στείλτε μας το απαιτούμενο μέγεθος, εύρος αντίστασης, χρώμα και ποσότητα.

Η JINPOWER μπορεί να σας βοηθήσει να επιβεβαιώσετε την κατάλληλη προδιαγραφή προϊόντος πριν από την προσφορά και τη μαζική παραγωγή.
