Stavka	Specifikacija

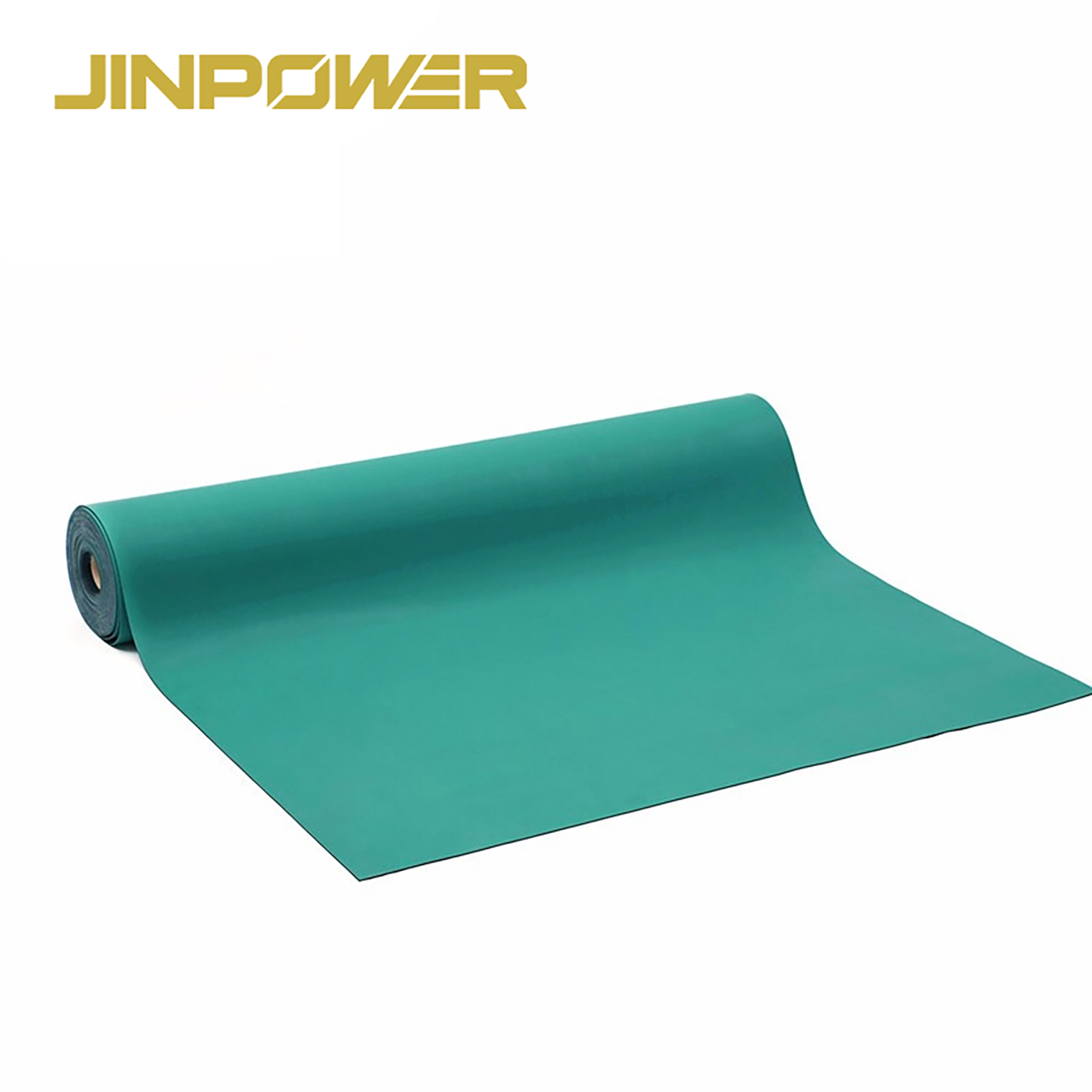

Vrsta proizvoda	ESD antistatička gumena podloga
Struktura	Dvoslojna
Gornji sloj	Disipativni sloj
Donji sloj	Crni provodni sloj
Dostupne boje	Zelena / Plava / Siva
Zahtjev za disipativni sloj	1 × 10⁵ Ω – 1 × 10⁹ Ω
Zahtjev za provodni sloj	< 1 × 10⁵ Ω
Zahtjev za disipaciju statičkog naboja	≤ 2 sekunde

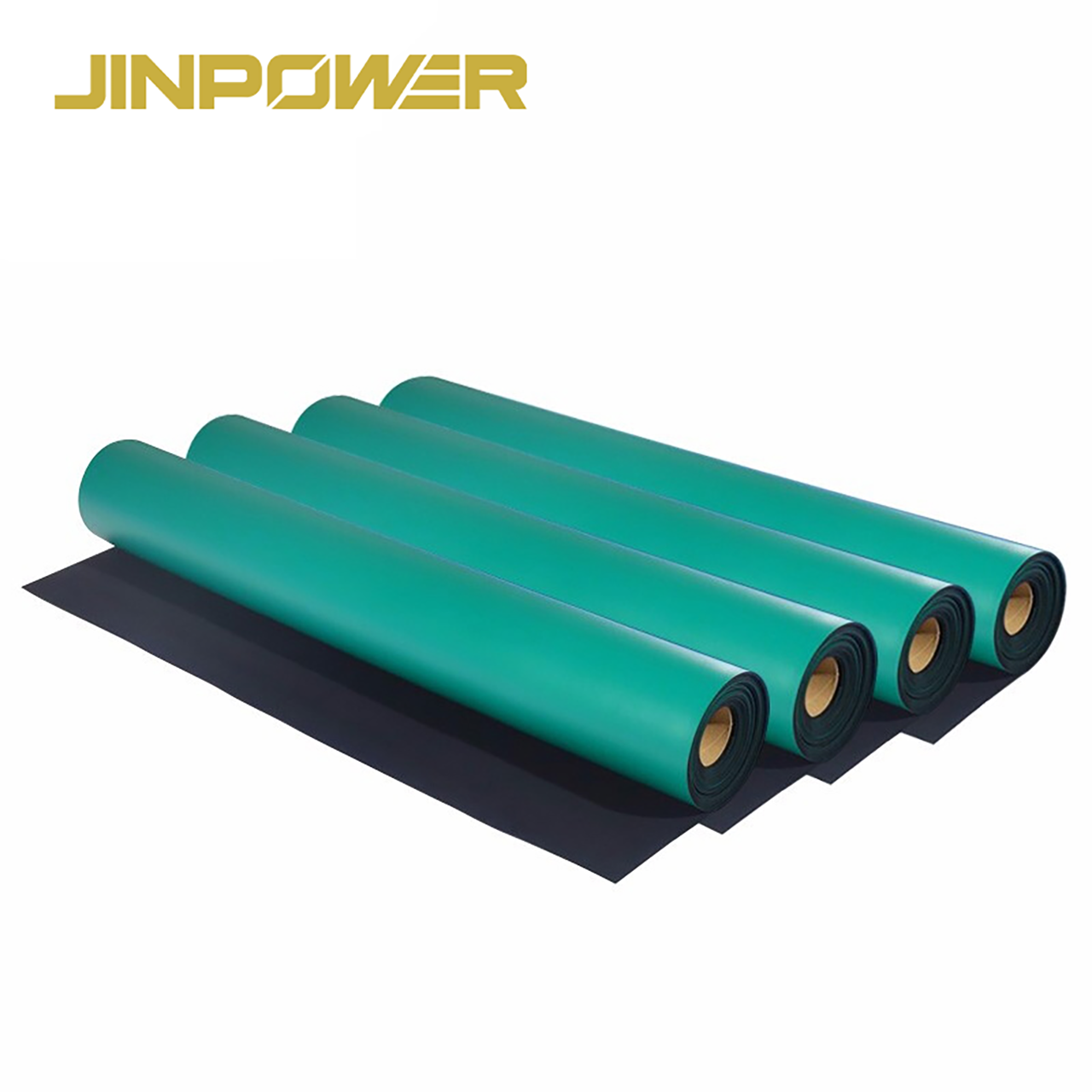

Oblik isporuke	Role / rezane dimenzije prema zahtjevu
Tipična upotreba	ESD radni stolovi i kontrolirana radna područja

Za različite projekte, prilikom traženja ponude navedite potrebne debljinu, širinu, dužinu, boju, količinu i zahtjev za otpornošću.

Ispitane ESD performanse

Sljedeći rezultati zasnovani su na ispitanim zelenim, plavim i sivim uzorcima.

Ovi rezultati pomažu kupcima da potvrde da površinski sloj omogućava rasipanje statičkog elektriciteta, dok donji sloj održava vodljivi put.

Za kupovinu većih količina ili projekte sa specifičnim zahtjevima za prijem, prije naručivanja treba potvrditi ispitnu dokumentaciju u odnosu na traženu specifikaciju.

Kako radi dvoslojna ESD prostirka?

Dva sloja obavljaju različite funkcije.

Gornji sloj za rasipanje statičkog elektriciteta

Gornja površina dizajnirana je za kontrolu kretanja statičkog naboja umjesto da omogućava brzo nakupljanje naboja na radnoj površini.

Zbog toga je pogodna za rukovanje elektronskim komponentama i opremom u područjima s ESD kontrolom.

Vodljivi donji sloj

Crni donji sloj ima niži električni otpor. Kada je pravilno povezan s odgovarajućim sistemom uzemljenja, osigurava put za kretanje statičkog naboja prema uzemljenju.

ESD prostirku zato treba smatrati dijelom kompletnog ESD kontrolnog sistema, a ne samostalnim uređajem za uzemljenje.

Gdje se koriste ESD antistatičke prostirke?

ESD gumene prostirke obično se postavljaju u područjima gdje elektrostatičko pražnjenje može utjecati na elektronske komponente ili osjetljivu opremu.

Tipične primjene uključuju:

• Radne stolove za montažu elektronike

• Područja za proizvodnju i inspekciju PCB-a

• Stanice za popravku elektronike

• Laboratorije za ispitivanje

• Područja za održavanje telekomunikacijske opreme

• Održavanje serverske i podatkovne opreme

• Proizvodne linije s ESD kontrolom

Za više opcija ESD prostirki posjetite našukategoriju proizvoda ESD prostirki.

Kako odabrati odgovarajuću ESD prostirku

Za kupovinu većih količina nemojte odabrati ESD prostirku samo prema boji ili izgledu. Prvo potvrdite tehničke zahtjeve.

1. Potvrdite zahtjev za otpornošću

Provjerite potreban raspon otpora za svoj ESD kontrolni program.

Površinski otpor, otpor vodljivog sloja i otpor sistema mogu imati različite zahtjeve.

2. Potvrdite dimenzije prostirke

Navedite potrebne:

• Debljinu

• Širinu

• Dužinu

• Dimenziju role ili izrezanu dimenziju

To nam pomaže da potvrdimo ispravnu proizvodnu specifikaciju i ponudu.

3. Potvrdite način ugradnje

Ako će prostirka biti povezana s kablom za uzemljenje, kopčom za uzemljenje ili zajedničkom tačkom uzemljenja, prije naručivanja potvrdite potrebnu konfiguraciju.

4. Potvrdite zahtjeve za ispitivanje

Za projekte s tehničkim zahtjevima za prijem, prije proizvodnje nam recite potreban raspon otpora, metodu ispitivanja ili zahtjev za dokumentacijom.

Ovo je posebno važno za distributere, projektne kupce, proizvođače elektronike i kupce koji nabavljaju za objekte s ESD kontrolom.

ESD prostirka naspram električne izolacijske gumene prostirke

ESD prostirke i električne izolacijske prostirke dizajnirane su za različite sigurnosne namjene.

ESD prostirka ne smije se koristiti kao zamjena za električnu izolacijsku gumenu prostirku.

Ako vaša primjena zahtijeva zaštitu od električnog udara u blizini električne opreme pod naponom, pogledajte naše električne izolacijske gumene prostirke.

Ispitivanje ESD prostirki i provjera kvaliteta

Za ESD prostirku sam izgled nije dovoljan.

Performanse otpora treba provjeriti prema specifikaciji nabavke.

Ovisno o narudžbi i zahtjevima projekta, kupci mogu s nama potvrditi relevantne specifikacije proizvoda i zahtjeve za ispitivanje prije masovne proizvodnje.

Za precizniju ponudu, pošaljite nam:

• Potreban raspon otpora

• Debljinu

• Širinu i dužinu

• Boju

• Količinu

• Zahtjeve za pribor za uzemljenje

• Potrebnu ispitnu dokumentaciju

Često postavljana pitanja

Koliki je površinski otpor vaše ESD prostirke?

Ispitani otpor sloja za rasipanje statičkog elektriciteta kod trenutnih zelenih, plavih i sivih uzoraka iznosi približno2.3 × 10⁷ Ω do 3.8 × 10⁷ Ω.

Konačne zahtjeve treba potvrditi prema naručenoj specifikaciji.

Zašto ESD prostirka ima crni donji sloj?

Crni donji sloj je vodljiv. Osigurava put nižeg otpora koji može pomoći u usmjeravanju statičkog naboja prema sistemu uzemljenja.

Koje su boje dostupne?

Ispitani uzorci uključujuzelene, plave i sive površine s crnim vodljivim donjim slojem.

Može li se ESD prostirka koristiti kao električna izolacijska prostirka?

Ne. ESD prostirke dizajnirane su za kontrolu statičkog elektriciteta. Električne izolacijske prostirke dizajnirane su za zaštitu od električnog udara. Ne treba ih smatrati međusobno zamjenjivim proizvodima.

Koje informacije trebam dati za ponudu?

Navedite potrebne debljinu, širinu, dužinu, boju, količinu, zahtjev za otpornošću te sve zahtjeve za ispitivanje ili uzemljenje.

Zatražite ponudu za ESD prostirku

Ako nabavljate ESD antistatičke prostirke za proizvodnju elektronike, radne stolove, laboratorije, područja održavanja ili distribuciju, pošaljite nam potrebnedimenzije, raspon otpora, boju i količinu.

JINPOWER vam može pomoći da potvrdite odgovarajuću specifikaciju proizvoda prije izrade ponude i masovne proizvodnje.
