Stavka	Specifikacija

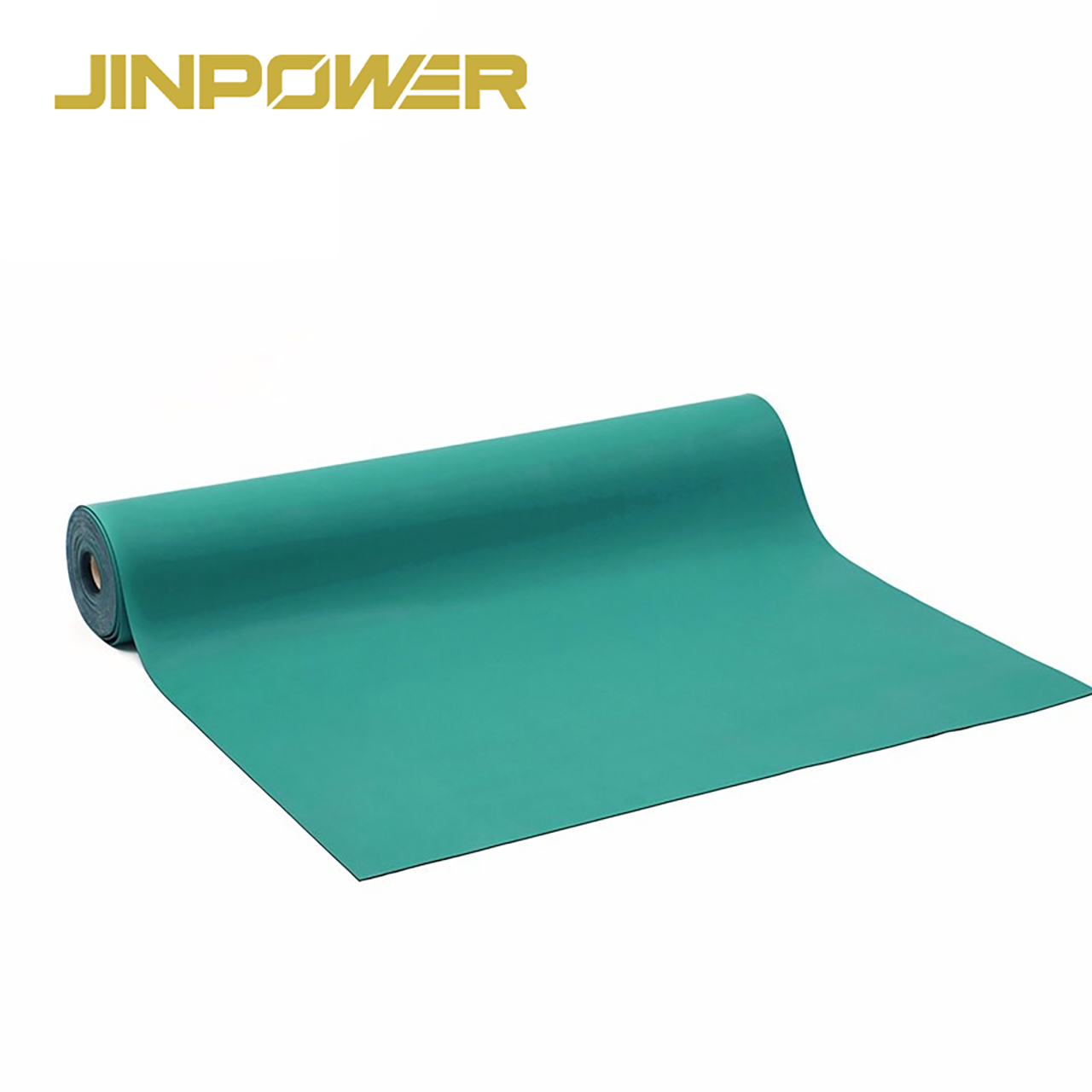

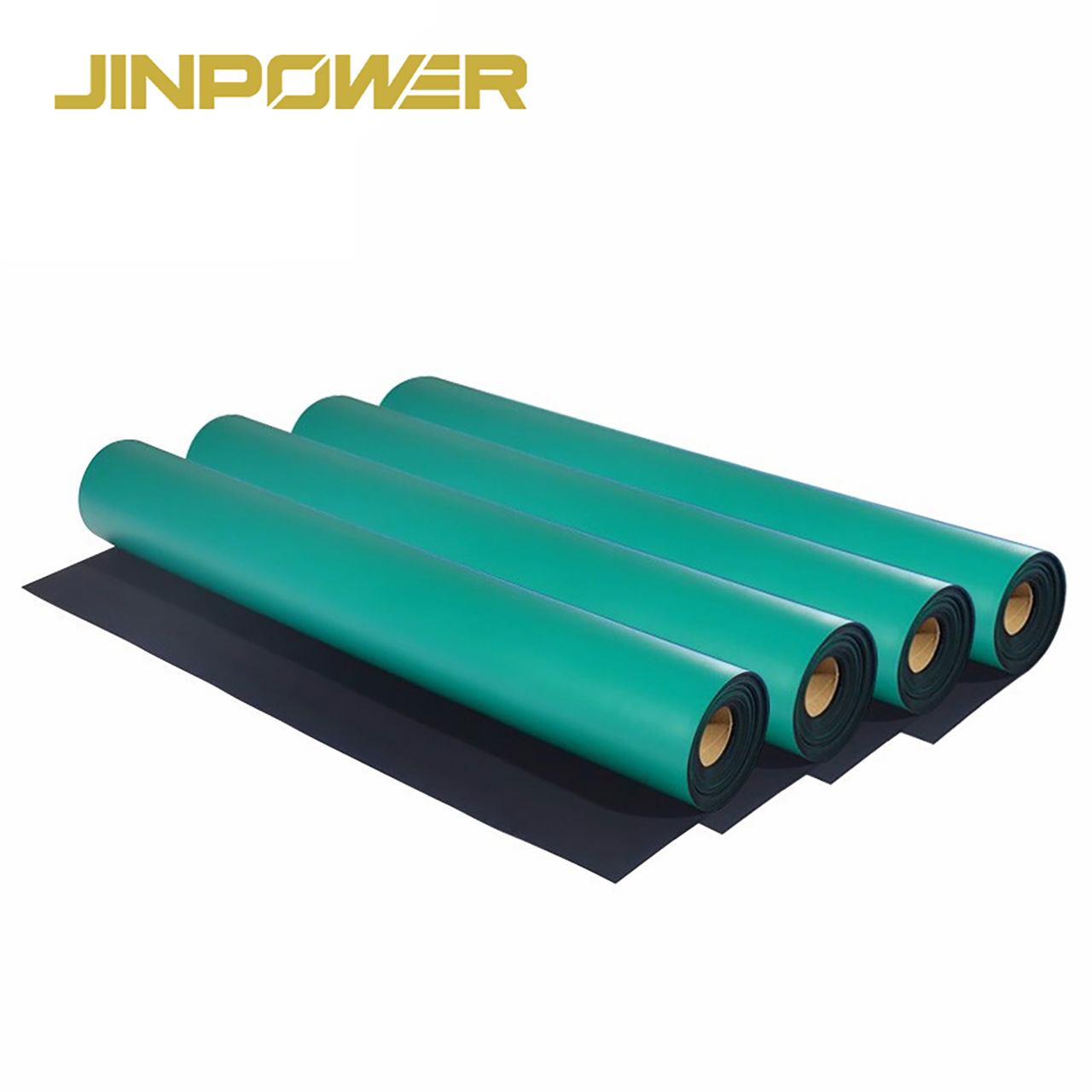

Vrsta proizvoda	ESD antistatička gumena podloga
Struktura	Dvoslojna
Gornji sloj	Statički disipativni sloj
Donji sloj	Crni vodljivi sloj
Dostupne boje	Zelena / Plava / Siva
Zahtjev za disipativni sloj	1 × 10⁵ Ω – 1 × 10⁹ Ω
Zahtjev za vodljivi sloj	< 1 × 10⁵ Ω
Zahtjev za pražnjenje statičkog naboja	≤ 2 seconds
Oblik isporuke	Role / Rezane dimenzije prema zahtjevu
Tipična primjena	ESD radni stolovi i kontrolirana radna područja

Za različite projekte, pri zahtjevu za ponudu navedite potrebnu debljinu, širinu, duljinu, boju, količinu i zahtjev za otpor.

Ispitana ESD svojstva

Sljedeći rezultati temelje se na ispitanim zelenim, plavim i sivim uzorcima.

Ovi rezultati pomažu kupcima potvrditi da površinski sloj omogućuje odvođenje statičkog elektriciteta, dok donji sloj održava vodljivi put.

Za kupnju većih količina ili projekte s posebnim zahtjevima prihvaćanja, prije narudžbe treba potvrditi ispitnu dokumentaciju u odnosu na traženu specifikaciju.

Kako funkcionira dvoslojna ESD prostirka?

Dva sloja obavljaju različite funkcije.

Gornji sloj za odvođenje statičkog elektriciteta

Gornja površina dizajnirana je za kontrolu kretanja statičkog naboja umjesto da dopusti brzo nakupljanje naboja na radnoj površini.

Zbog toga je prikladna za rukovanje elektroničkim komponentama i opremom u područjima s ESD kontrolom.

Vodljivi donji sloj

Crni donji sloj ima manji električni otpor. Kada je pravilno povezan s odgovarajućim sustavom uzemljenja, pruža put za prijenos statičkog naboja prema uzemljenju.

Stoga ESD prostirku treba smatrati dijelom cjelovitog ESD sustava kontrole, a ne samostalnim uređajem za uzemljenje.

Gdje se koriste ESD antistatičke prostirke?

ESD gumene prostirke obično se postavljaju u područjima gdje elektrostatičko pražnjenje može utjecati na elektroničke komponente ili osjetljivu opremu.

Tipične primjene uključuju:

• Radne stolove za montažu elektronike

• Područja za proizvodnju i inspekciju PCB-a

• Stanice za popravak elektronike

• Ispitne laboratorije

• Područja održavanja telekomunikacijske opreme

• Održavanje poslužitelja i podatkovne opreme

• Proizvodne linije s ESD kontrolom

Za više opcija ESD prostirki posjetite našukategoriju proizvoda ESD prostirke.

Kako odabrati odgovarajuću ESD prostirku

Pri kupnji većih količina ne birajte ESD prostirku samo prema boji ili izgledu. Najprije potvrdite tehničke zahtjeve.

1. Potvrdite zahtjev za otpor

Provjerite potreban raspon otpora za svoj program ESD kontrole.

Površinski otpor, otpor vodljivog sloja i otpor sustava mogu imati različite zahtjeve.

2. Potvrdite dimenzije prostirke

Navedite potrebne:

• Debljinu

• Širinu

• Duljinu

• Dimenziju role ili rezanu dimenziju

To nam pomaže potvrditi ispravnu proizvodnu specifikaciju i ponudu.

3. Potvrdite način ugradnje

Ako će prostirka biti povezana s kabelom za uzemljenje, priključkom za uzemljenje ili zajedničkom točkom uzemljenja, prije narudžbe potvrdite potrebnu konfiguraciju.

4. Potvrdite zahtjeve za ispitivanje

Za projekte s tehničkim zahtjevima prihvaćanja, prije proizvodnje nam navedite potreban raspon otpora, metodu ispitivanja ili zahtjev za dokumentaciju.

To je posebno važno za distributere, projektne kupce, proizvođače elektronike i kupce koji nabavljaju opremu za objekte s ESD kontrolom.

ESD prostirka naspram električne izolacijske gumene prostirke

ESD prostirke i električne izolacijske prostirke dizajnirane su za različite sigurnosne namjene.

ESD prostirka ne smije se koristiti kao zamjena za električnu izolacijsku gumenu prostirku.

Ako vaša primjena zahtijeva zaštitu od električnog udara u blizini električne opreme pod naponom, pogledajte naše električne izolacijske gumene prostirke.

Ispitivanje ESD prostirki i provjera kvalitete

Za ESD prostirku sam izgled nije dovoljan.

Otpornost treba provjeriti u skladu sa specifikacijom nabave.

Ovisno o zahtjevima narudžbe i projekta, kupci mogu s nama potvrditi relevantne specifikacije proizvoda i zahtjeve za ispitivanje prije serijske proizvodnje.

Za precizniju ponudu pošaljite nam:

• Potreban raspon otpora

• Debljinu

• Širinu i duljinu

• Boju

• Količinu

• Zahtjeve za pribor za uzemljenje

• Potrebnu ispitnu dokumentaciju

Često postavljana pitanja

Koliki je površinski otpor vaše ESD prostirke?

Ispitani otpor sloja za odvođenje statičkog elektriciteta trenutačnih zelenih, plavih i sivih uzoraka iznosi približno2.3 × 10⁷ Ω do 3.8 × 10⁷ Ω.

Konačne zahtjeve treba potvrditi u skladu s naručenom specifikacijom.

Zašto ESD prostirka ima crni donji sloj?

Crni donji sloj je vodljiv. Omogućuje put manjeg otpora koji može pomoći prijenosu statičkog naboja prema sustavu uzemljenja.

Koje su boje dostupne?

Ispitani uzorci uključujuzelene, plave i sive površine s crnim vodljivim donjim slojem.

Može li se ESD prostirka koristiti kao električna izolacijska prostirka?

Ne. ESD prostirke dizajnirane su za kontrolu statičkog elektriciteta. Električne izolacijske prostirke dizajnirane su za zaštitu od električnog udara. Ne smiju se smatrati međusobno zamjenjivim proizvodima.

Koje informacije trebam navesti za ponudu?

Navedite potrebnu debljinu, širinu, duljinu, boju, količinu, zahtjev za otpor te sve zahtjeve za ispitivanje ili uzemljenje.

Zatražite ponudu za ESD prostirku

Ako nabavljate ESD antistatičke prostirke za proizvodnju elektronike, radne stolove, laboratorije, područja održavanja ili distribuciju, pošaljite nam potrebnudimenziju, raspon otpora, boju i količinu.

JINPOWER vam može pomoći potvrditi odgovarajuću specifikaciju proizvoda prije ponude i serijske proizvodnje.
