Позиція	Специфікація

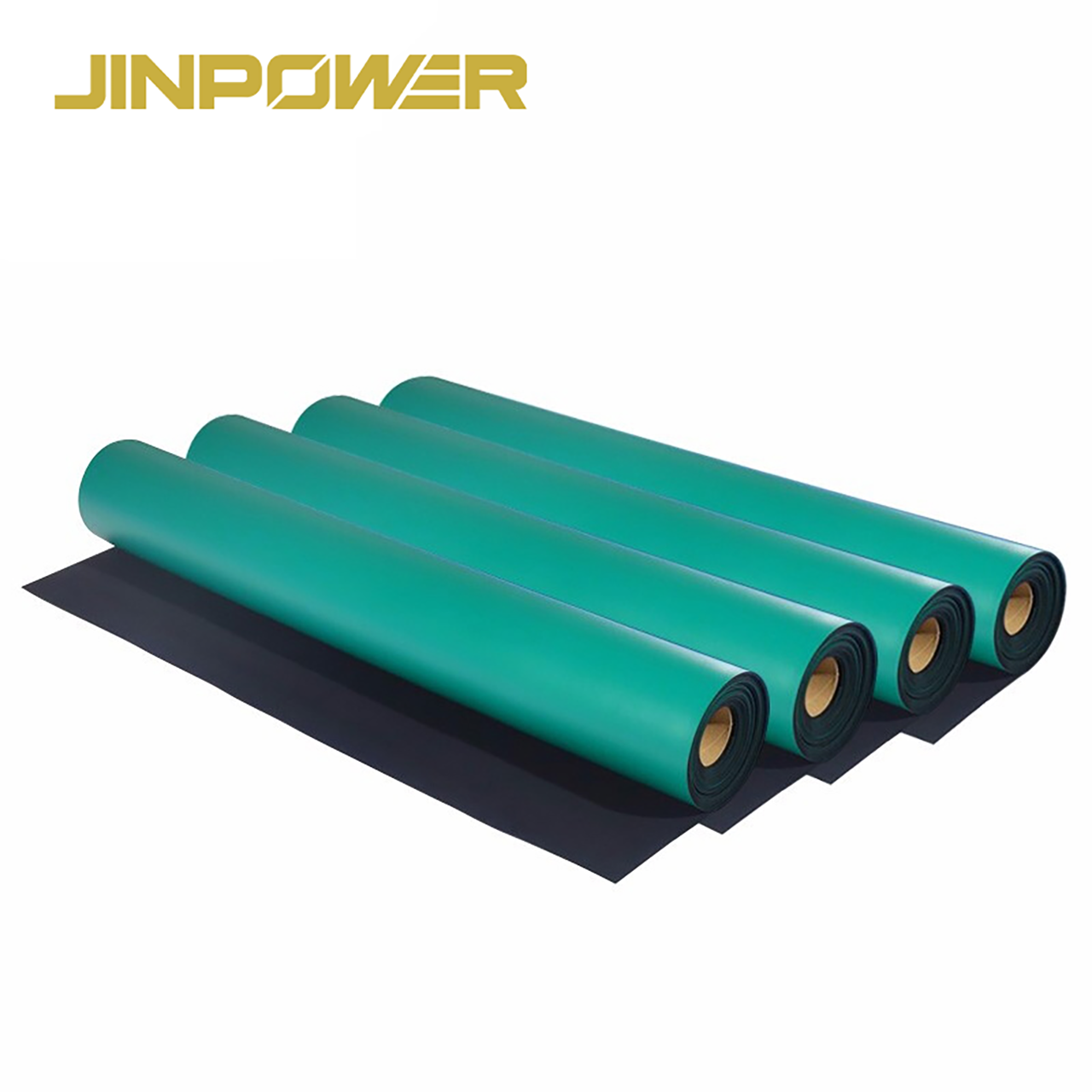

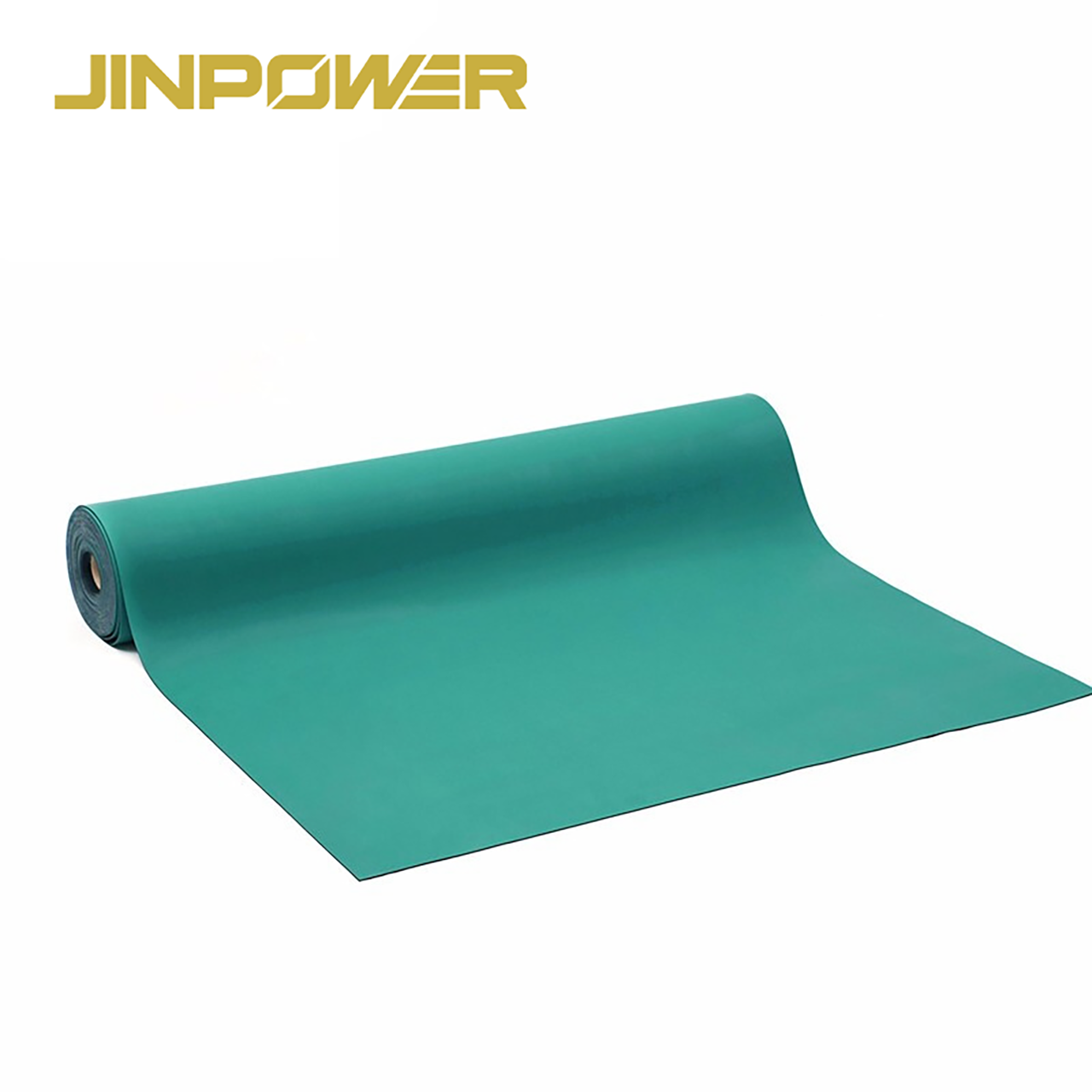

Тип продукту	Антистатичний гумовий килимок ESD
Конструкція	Двошаровий
Верхній шар	Статично-розсіювальний шар
Нижній шар	Чорний провідний шар
Доступні кольори	Зелений / Синій / Сірий
Вимоги до розсіювального шару	1 × 10⁵ Ω – 1 × 10⁹ Ω
Вимоги до провідного шару	< 1 × 10⁵ Ω
Вимоги до часу розсіювання статичного заряду	≤ 2 секунди
Форма постачання	Рулони / нарізання за розміром відповідно до вимог
Типове застосування	Робочі столи ESD і контрольовані робочі зони

Для різних проєктів під час запиту комерційної пропозиції вкажіть необхідні товщину, ширину, довжину, колір, кількість і вимоги до опору.

Протестовані ESD-характеристики

Наведені нижче результати ґрунтуються на випробуваннях зелених, синіх і сірих зразків.

Ці результати допомагають покупцям підтвердити, що поверхневий шар забезпечує розсіювання статичної електрики, тоді як нижній шар підтримує провідний шлях.

Для оптових закупівель або проєктів зі спеціальними вимогами до приймання перед замовленням слід підтвердити відповідність документів випробувань необхідній специфікації.

Як працює двошаровий ESD-килимок?

Два шари виконують різні функції.

Верхній статикорозсіювальний шар

Верхня поверхня призначена для контролю переміщення статичного заряду, а не для швидкого накопичення заряду на робочій поверхні.

Це робить її придатною для роботи з електронними компонентами та обладнанням у зонах із контролем ESD.

Провідний нижній шар

Чорний нижній шар має нижчий електричний опір. За правильного підключення до відповідної системи заземлення він забезпечує шлях для відведення статичного заряду до землі.

Тому ESD-килимок слід розглядати як частину комплексної системи контролю ESD, а не як окремий пристрій заземлення.

Де використовуються антистатичні ESD-килимки?

Гумові ESD-килимки зазвичай встановлюють у зонах, де електронні компоненти або чутливе обладнання можуть зазнавати впливу електростатичного розряду.

Типові сфери застосування включають:

• Робочі столи для складання електроніки

• Зони виробництва та контролю PCB

• Пости ремонту електроніки

• Випробувальні лабораторії

• Зони технічного обслуговування телекомунікаційного обладнання

• Технічне обслуговування серверного та інформаційного обладнання

• Виробничі лінії з контролем ESD

Щоб переглянути більше варіантів ESD-килимків, відвідайте нашу категорію продуктів ESD-килимків.

Як вибрати відповідний ESD-килимок

Для оптових закупівель не обирайте ESD-килимок лише за кольором або зовнішнім виглядом. Спочатку підтвердьте технічні вимоги.

1. Підтвердьте вимоги до опору

Перевірте необхідний діапазон опору для вашої програми контролю ESD.

Опір поверхні, опір провідного шару та опір системи можуть мати різні вимоги.

2. Підтвердьте розмір килимка

Надайте необхідні:

• Товщину

• Ширину

• Довжину

• Розмір рулону або розмір відрізу

Це допоможе нам підтвердити правильну виробничу специфікацію та комерційну пропозицію.

3. Підтвердьте спосіб монтажу

Якщо килимок буде підключено до заземлювального шнура, заземлювальної кнопки або спільної точки заземлення, підтвердьте необхідну конфігурацію перед замовленням.

4. Підтвердьте вимоги до випробувань

Для проєктів із технічними вимогами до приймання повідомте нам необхідний діапазон опору, метод випробування або вимоги до документів до початку виробництва.

Це особливо важливо для дистриб’юторів, закупівельників проєктів, виробників електроніки та клієнтів, які купують продукцію для об’єктів із контролем ESD.

ESD-килимок і електроізоляційний гумовий килимок

ESD-килимки та електроізоляційні килимки призначені для різних цілей безпеки.

ESD-килимок не слід використовувати як заміну електроізоляційному гумовому килимку.

Якщо для вашого застосування потрібен захист від ураження електричним струмом поблизу електрообладнання під напругою, дивіться наші електроізоляційні гумові килимки.

Випробування ESD-килимків і перевірка якості

Для ESD-килимка одного зовнішнього вигляду недостатньо.

Характеристики опору слід перевіряти відповідно до специфікації закупівлі.

Залежно від замовлення та вимог проєкту покупці можуть підтвердити з нами відповідні специфікації продукції та вимоги до випробувань до початку масового виробництва.

Для точнішої комерційної пропозиції надішліть нам:

• Необхідний діапазон опору

• Товщину

• Ширину та довжину

• Колір

• Кількість

• Вимоги до заземлювальних аксесуарів

• Необхідні документи випробувань

Поширені запитання

Який поверхневий опір вашого ESD-килимка?

Протестований опір статикорозсіювального шару поточних зелених, синіх і сірих зразків становить приблизно 2.3 × 10⁷ Ω до 3.8 × 10⁷ Ω.

Остаточні вимоги слід підтвердити відповідно до замовленої специфікації.

Чому ESD-килимок має чорний нижній шар?

Чорний нижній шар є провідним. Він забезпечує шлях із нижчим опором, що може допомогти відводити статичний заряд до системи заземлення.

Які кольори доступні?

Протестовані зразки мають зелені, сині та сірі поверхні з чорним провідним нижнім шаром.

Чи можна використовувати ESD-килимок як електроізоляційний килимок?

Ні. ESD-килимки призначені для контролю статичної електрики. Електроізоляційні килимки призначені для захисту від ураження електричним струмом. Їх не слід вважати взаємозамінними виробами.

Яку інформацію слід надати для комерційної пропозиції?

Будь ласка, надайте необхідні товщину, ширину, довжину, колір, кількість, вимоги до опору, а також будь-які вимоги до випробувань або заземлення.

Запит комерційної пропозиції на ESD-килимок

Якщо ви закуповуєте антистатичні ESD-килимки для виробництва електроніки, робочих столів, лабораторій, зон технічного обслуговування або дистрибуції, надішліть нам необхідні розмір, діапазон опору, колір і кількість.

JINPOWER може допомогти вам підтвердити відповідну специфікацію продукції до підготовки комерційної пропозиції та масового виробництва.
