Stavka	Specifikacija

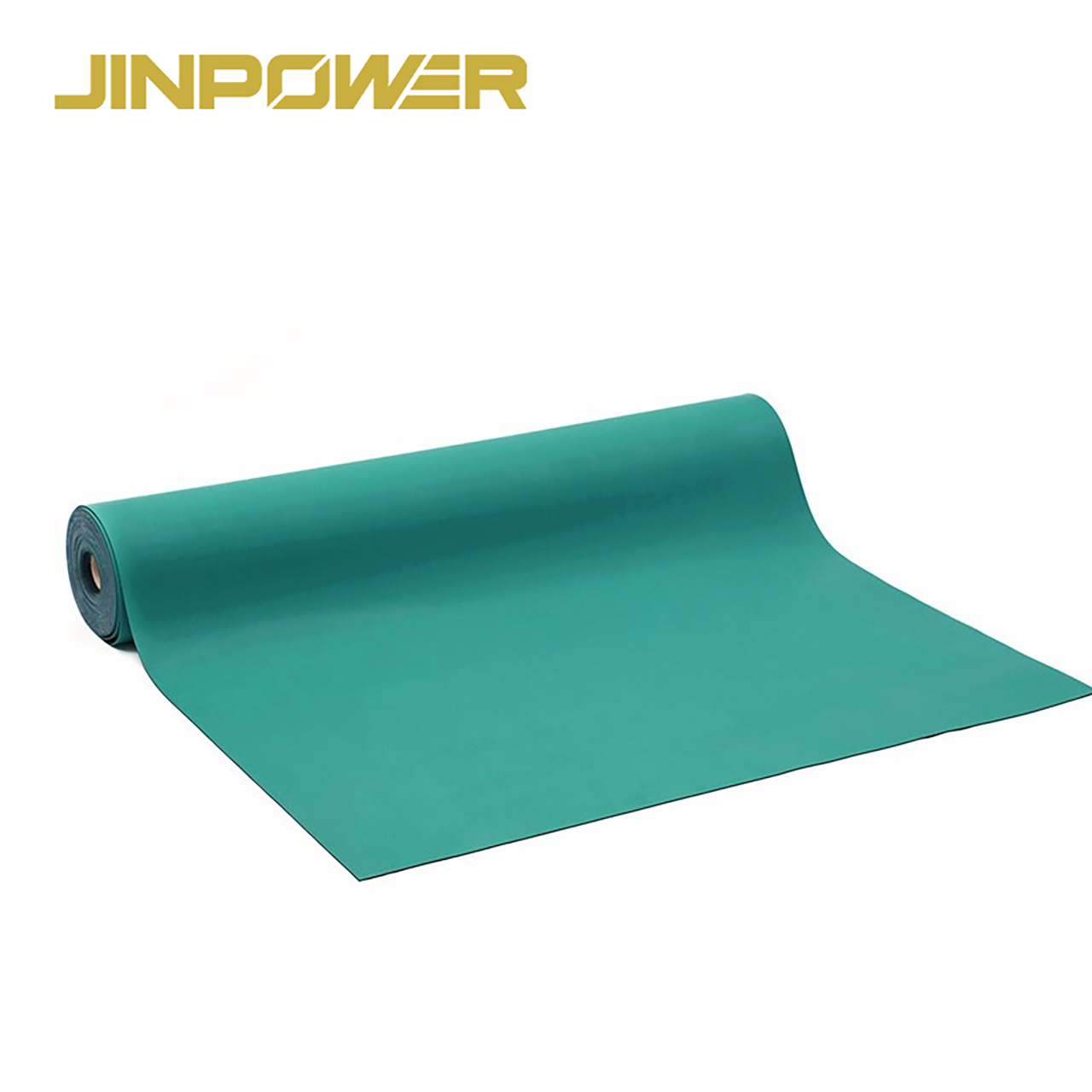

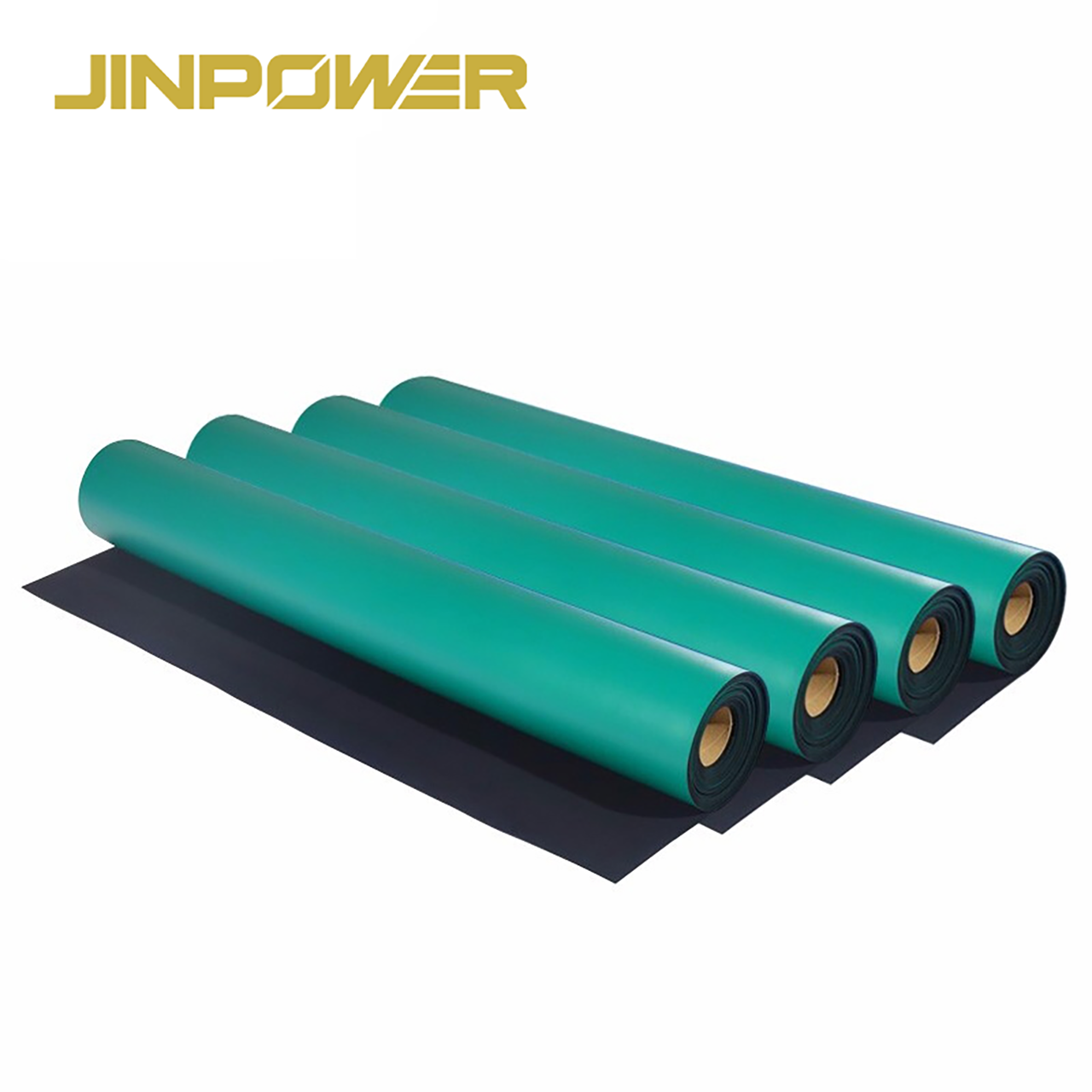

Tip proizvoda	ESD antistatička gumena podloga
Struktura	Dvoslojna
Gornji sloj	Statički disipativni sloj
Donji sloj	Crni provodni sloj
Dostupne boje	Zelena / Plava / Siva
Zahtev za disipativni sloj	1 × 10⁵ Ω – 1 × 10⁹ Ω
Zahtev za provodni sloj	< 1 × 10⁵ Ω
Zahtev za vreme pražnjenja statičkog naboja	≤ 2 sekunde
Oblik isporuke	Rolne / Sečene dimenzije prema zahtevu
Tipična upotreba	ESD radni sto i kontrolisana radna područja

Za različite projekte, prilikom zahteva za ponudu navedite potrebne debljinu, širinu, dužinu, boju, količinu i zahtev za otpor.

Ispitane ESD performanse

Sledeći rezultati zasnivaju se na ispitanim zelenim, plavim i sivim uzorcima.

Ovi rezultati pomažu kupcima da potvrde da površinski sloj omogućava odvođenje statičkog elektriciteta, dok donji sloj održava provodni put.

Za kupovinu većih količina ili projekte sa posebnim zahtevima za prijem, dokumentaciju o ispitivanju treba potvrditi u odnosu na zahtevanu specifikaciju pre poručivanja.

Kako funkcioniše dvoslojna ESD podloga?

Dva sloja obavljaju različite funkcije.

Gornji sloj za odvođenje statičkog elektriciteta

Gornja površina je dizajnirana da kontroliše kretanje statičkog naelektrisanja, umesto da omogući njegovo brzo nakupljanje na radnoj površini.

Zbog toga je pogodna za rukovanje elektronskim komponentama i opremom u prostorima sa ESD kontrolom.

Provodni donji sloj

Crni donji sloj ima niži električni otpor. Kada je pravilno povezan sa odgovarajućim sistemom uzemljenja, obezbeđuje put za prenos statičkog naelektrisanja ka uzemljenju.

ESD podlogu stoga treba smatrati delom kompletnog ESD sistema kontrole, a ne samostalnim uređajem za uzemljenje.

Gde se koriste ESD antistatičke podloge?

ESD gumene podloge se obično postavljaju u područjima gde elektrostatičko pražnjenje može uticati na elektronske komponente ili osetljivu opremu.

Tipične primene uključuju:

• Radne stolove za montažu elektronike

• Područja za proizvodnju i inspekciju PCB-a

• Stanice za popravku elektronike

• Laboratorije za ispitivanje

• Područja za održavanje telekomunikacione opreme

• Održavanje servera i opreme za podatke

• Proizvodne linije sa ESD kontrolom

Za više opcija ESD podloga, posetite našu kategoriju proizvoda ESD podloga.

Kako odabrati odgovarajuću ESD podlogu

Za kupovinu većih količina, nemojte birati ESD podlogu samo prema boji ili izgledu. Najpre potvrdite tehničke zahteve.

1. Potvrdite zahtev za otpor

Proverite potreban opseg otpora za vaš ESD program kontrole.

Površinski otpor, otpor provodnog sloja i sistemski otpor mogu imati različite zahteve.

2. Potvrdite dimenzije podloge

Navedite potrebne:

• Debljinu

• Širinu

• Dužinu

• Dimenzije rolne ili sečene dimenzije

To nam pomaže da potvrdimo ispravnu proizvodnu specifikaciju i ponudu.

3. Potvrdite način ugradnje

Ako će podloga biti povezana na kabl za uzemljenje, kopču za uzemljenje ili zajedničku tačku uzemljenja, pre poručivanja potvrdite potrebnu konfiguraciju.

4. Potvrdite zahteve za ispitivanje

Za projekte sa tehničkim zahtevima za prijem, pre proizvodnje nam navedite potreban opseg otpora, metodu ispitivanja ili zahtev za dokumentacijom.

Ovo je posebno važno za distributere, projektne kupce, proizvođače elektronike i kupce koji nabavljaju proizvode za objekte sa ESD kontrolom.

ESD podloga u odnosu na električnu izolacionu gumenu podlogu

ESD podloge i električne izolacione podloge dizajnirane su za različite bezbednosne namene.

ESD podloga ne sme se koristiti kao zamena za električnu izolacionu gumenu podlogu.

Ako vaša primena zahteva zaštitu od električnog udara u blizini električne opreme pod naponom, pogledajte naše električne izolacione gumene podloge.

Ispitivanje ESD podloga i provera kvaliteta

Kod ESD podloge sam izgled nije dovoljan.

Performanse otpora treba proveriti u odnosu na specifikaciju nabavke.

U zavisnosti od zahteva porudžbine i projekta, kupci mogu sa nama potvrditi relevantne specifikacije proizvoda i zahteve za ispitivanje pre masovne proizvodnje.

Za precizniju ponudu, pošaljite nam:

• Potreban opseg otpora

• Debljinu

• Širinu i dužinu

• Boju

• Količinu

• Zahteve za pribor za uzemljenje

• Potrebnu dokumentaciju o ispitivanju

Često postavljana pitanja

Koliki je površinski otpor vaše ESD podloge?

Ispitani otpor sloja za odvođenje statičkog elektriciteta kod trenutnih zelenih, plavih i sivih uzoraka iznosi približno 2.3 × 10⁷ Ω do 3.8 × 10⁷ Ω.

Konačne zahteve treba potvrditi u skladu sa poručenom specifikacijom.

Zašto ESD podloga ima crni donji sloj?

Crni donji sloj je provodan. On obezbeđuje put nižeg otpora koji može pomoći prenosu statičkog naelektrisanja ka sistemu uzemljenja.

Koje boje su dostupne?

Ispitani uzorci uključuju zelenu, plavu i sivu površinu sa crnim provodnim donjim slojem.

Može li se ESD podloga koristiti kao električna izolaciona podloga?

Ne. ESD podloge su dizajnirane za kontrolu statičkog elektriciteta. Električne izolacione podloge dizajnirane su za zaštitu od električnog udara. Ne treba ih smatrati međusobno zamenljivim proizvodima.

Koje informacije treba da navedem za ponudu?

Navedite potrebne debljinu, širinu, dužinu, boju, količinu, zahtev za otpor, kao i sve zahteve za ispitivanje ili uzemljenje.

Zatražite ponudu za ESD podlogu

Ako nabavljate ESD antistatičke podloge za proizvodnju elektronike, radne stolove, laboratorije, područja održavanja ili distribuciju, pošaljite nam potrebne dimenzije, opseg otpora, boju i količinu.

JINPOWER vam može pomoći da potvrdite odgovarajuću specifikaciju proizvoda pre izrade ponude i masovne proizvodnje.
