購入担当者が確認したい点は明確です。テープ幅はどのくらいが適切か、反射タイプが必要か、どの範囲をカバーする必要があるか、また、リールを屋内で使用するのか、屋外で使用するのか、それとも複数の作業エリア間で移動させるのか、といった点です。

主な製品特長

• 構成に応じて48～150mの警告テープ長
• テープ幅は4cmまたは5cm
• ポリエステル製および反射ポリエステル製から選択可能
• 補強ABS製リールハウジング
• テープを簡単に巻き戻せる手動巻き取り設計
• 現場への持ち運びに便利な一体型ハンドル
• ばらの警告テープと比べて、絡まりの軽減に役立つ設計
• 繰り返し使用できる一時的なエリア表示用
• 電気、電力設備、産業、建設の作業エリアに適合

技術仕様の概要

どの構成を選ぶべきですか？

警告テープは4cmと5cmのどちらが適していますか？

幅は主に視認性と、警告表示や文字を記載できるスペースに影響します。

幅が広いからといって、必ずしも5cmを選ぶ必要はありません。適切な幅は、作業エリアの広さ、視認距離、警告ラインに求める視認性によって異なります。

標準ポリエステルと反射ポリエステルのどちらを選ぶべきですか？

標準ポリエステル

標準ポリエステルは、通常の日中、屋内の電気室、倉庫、一般的なメンテナンスエリアなど、すでに十分な視認性が確保されている場所に適しています。

反射ポリエステル

作業エリアが暗くなる場合、夜間のメンテナンスで使用する場合、または照明条件が変化する場合には、反射ポリエステルが役立ちます。

反射タイプは、光がテープに当たるとバリアを見つけやすくします。ただし、選択した製品について特定の反射性能報告書が提供されない限り、認証済みの交通用反射器材として扱わないでください。

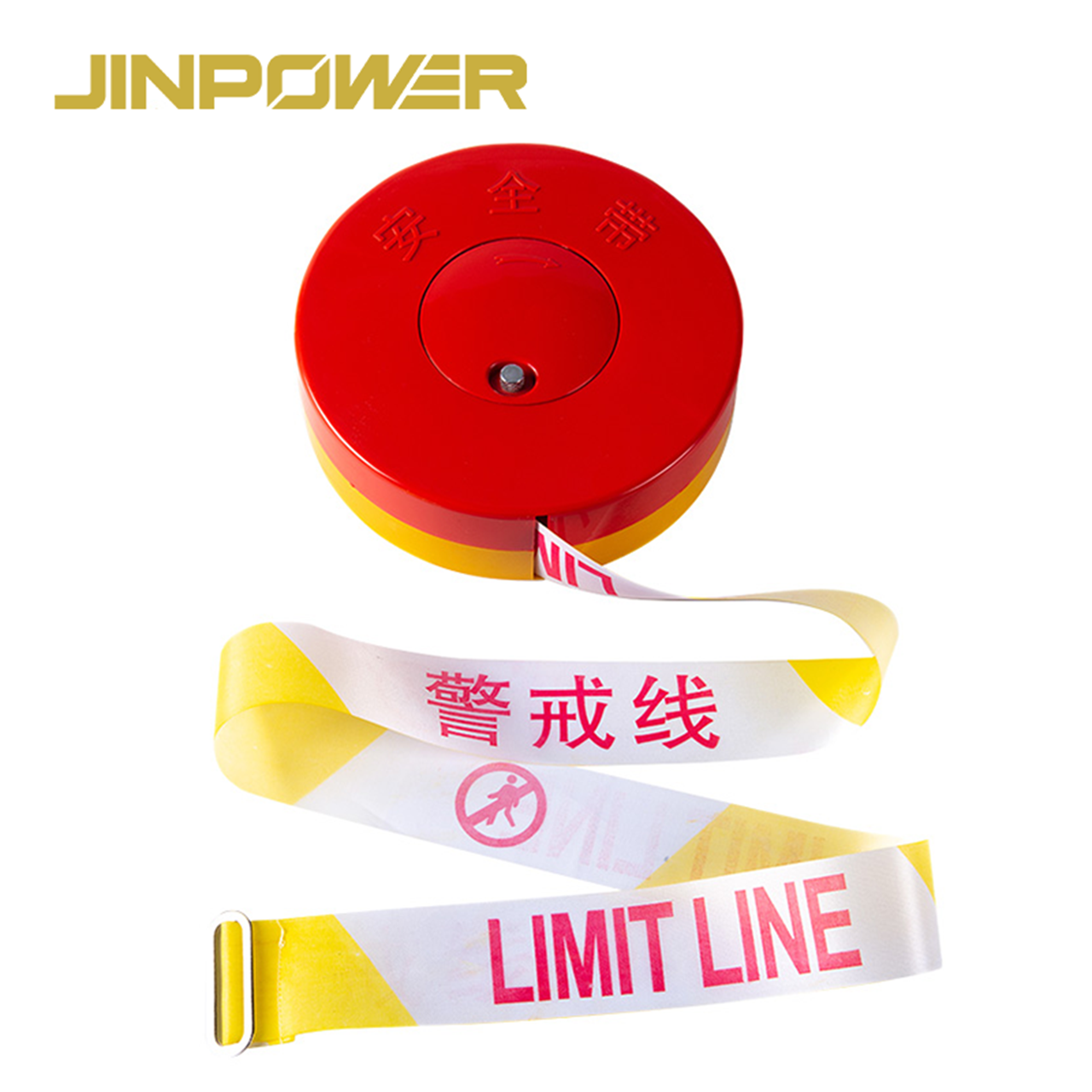

ボックス型警告テープリールとは何ですか？

ボックス型警告テープリールは、長尺の再利用可能な警告テープを、持ち運び可能な保護ハウジングに収納した製品です。

ばらのロールを持ち運び、テープを設備に結び付け、作業後に手作業で巻き直す代わりに、コンパクトなリールを作業エリアに持ち込み、必要な長さだけ引き出して、作業終了後に巻き戻せます。

変電所、ケーブル作業エリア、産業機器、建設エリアの周囲に、同じメンテナンスチームが一時的な立入制限エリアを繰り返し設置する場合に特に便利です。

ばらの警告テープではなくボックス型リールを使用する理由

持ち運びが簡単

一体型ハンドルにより、ばらのロールを持ち運ばずに、長尺のテープを別の作業エリアへ移動しやすくなります。

絡まりを軽減

長い警告テープは、ねじれたり、結び目ができたり、地面を引きずったりしやすいものです。未使用部分をリール内に収納しておくことで、テープをより整理して取り扱えます。

巻き戻しが簡単

作業が終わったら、手動クランクを使ってテープをハウジング内に巻き戻せるため、作業員が数十メートルのテープを手作業で巻き取る必要がありません。

繰り返しの使用に適合

一時的な境界を何度も設置する電力設備の作業員、産業メンテナンスチーム、請負業者にとって、リール式は使い捨てテープを繰り返し交換するよりも管理しやすいことがよくあります。

主な製品構造

補強ABSハウジング

テープは、射出成形された補強ABSハウジング内に収納されています。ハウジングは、輸送、保管、通常の現場での取り扱い時にテープを保護します。

また、製品を複数のメンテナンス現場間で持ち運ぶ際にも、リールを整理された状態に保つのに役立ちます。

手動巻き取りクランク

リールは手動巻き取り式です。バリアが不要になったら、作業者がクランクを使ってテープを制御しながらハウジング内に巻き戻せます。

短い磁気式バリアベルトで使用される、ばね式の自動巻き取り機構とは異なります。

一体型キャリーハンドル

内蔵ハンドルにより、変電所、建設エリア、工場、電力設備の現場でリールを持ち運びやすくなります。

ポリエステル製警告テープ

ポリエステルテープは、一時的な立入制限エリアを示す再利用可能な視覚的境界として使用できます。選択する構成に応じて、幅や視認性の異なるタイプをご用意しています。

反射ポリエステル仕様

視認性を高めたい場合、5cm幅の構成では、明るい反射ポリエステル製もご用意できます。

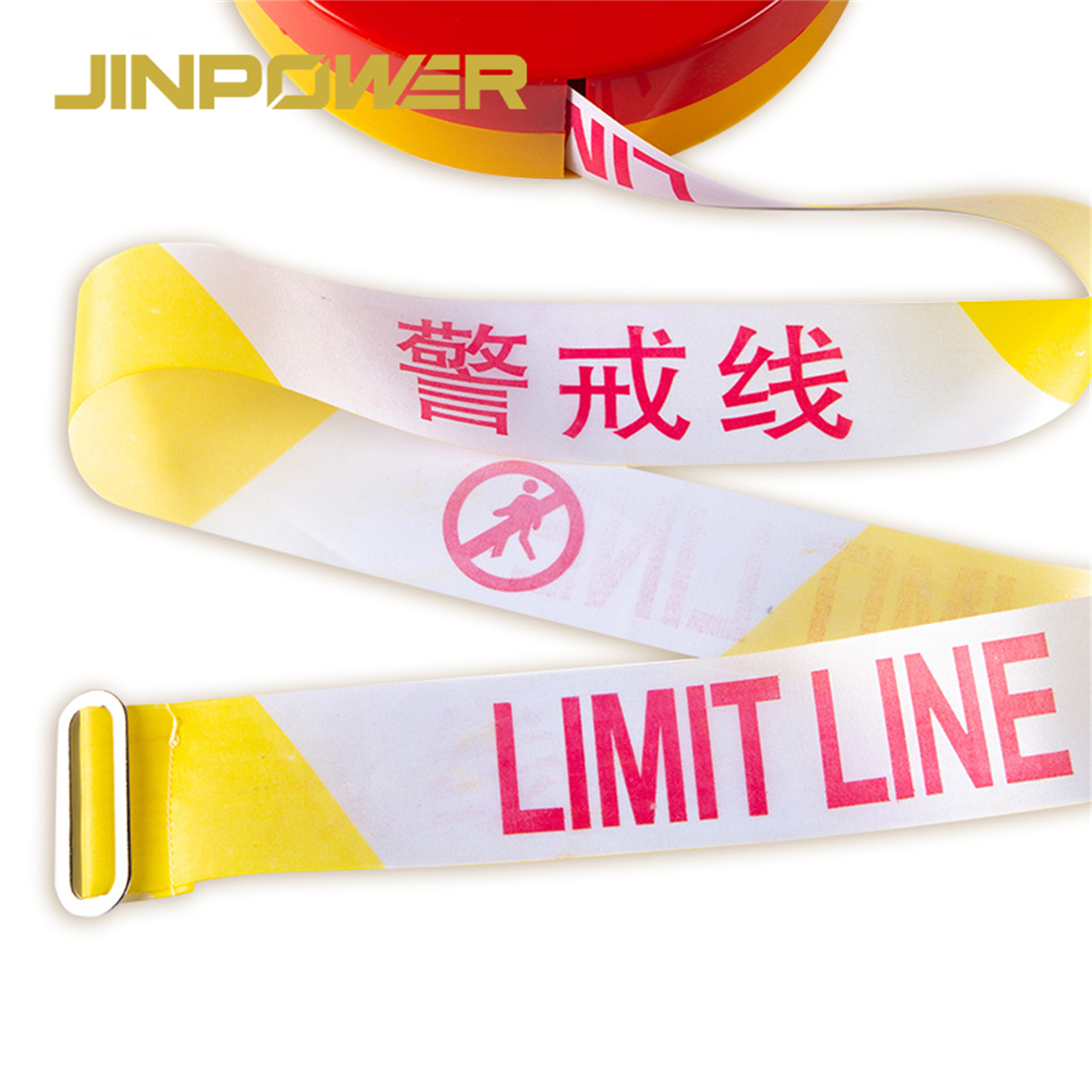

テープ端部リング

現在の製品構成ではテープの端部に金属リングを備えており、作業現場の適切な支持点に接続しやすくなっています。

必要なテープ長はどのくらいですか？

製品ラインアップは約48～150mですが、長いほど常に適しているとは限りません。

主に単一の変圧器区画、開閉装置エリア、または小規模なメンテナンスエリアで作業する場合は、短いリールのほうが持ち運びや取り扱いが簡単です。

より長い構成が適しているのは、次のような場所です。

• 変電所の構内
• 長距離にわたるケーブル作業エリア
• 建設エリア
• 大規模な産業メンテナンスエリア
• 倉庫内の区画
• 電力設備の現場作業

購入にあたっては、通常表示する必要がある周囲の長さやルートのおおよその距離をお知らせいただくと、長さを選びやすくなります。

150mリールでも、支点なしで150mにわたり設置できるわけではありません

長い一時的なバリアを計画する際に重要な点です。

長いリールは広いルートをカバーするのに十分なテープを備えていますが、通常は途中に支持点を設ける必要があります。

現場によっては、適切な支柱、柱、フェンス区間、その他の承認された構造物を支持点として使用できます。

途中に支持点を設けることで、次のような状態を抑えられます。

• テープのたるみ
• 風による動き
• コーナー部への負荷
• 誤って引きずること
• 支持のない長い区間

したがって、リール長は使用可能なテープの総延長を示すものであり、2点間に支持なしで設置できる推奨距離ではありません。

角や鋭利な縁からテープを保護する

長いバリアは、鋼製構造物、コンクリートの角、フェンス、一時的な支柱の周囲を通ることがよくあります。

鋭利な縁との摩擦が繰り返されると、ポリエステルテープが損傷し、次のような問題につながるおそれがあります。

• ほつれ
• 端部の摩耗
• 切れ
• 警告表示の損傷
• 耐用期間の短縮

バリアのルートを計画する際は、可能な限り、鋭利な面や摩耗性の高い面にテープを接触させないでください。

ボックス型警告テープと磁気式巻き取りバリアの比較

どちらも一時的な視覚的境界を作りますが、想定される作業現場のレイアウトは大きく異なります。

鋼製の適切な表面がある開閉装置、キャビネット、出入口の周囲に短い再利用可能なバリアを設置する場合は、磁気式巻き取り安全バリアをご覧ください。

ボックス型警告テープとばらの警告テープの比較

作業が単純で短期間の場合は、ばらのテープでも十分です。長い一時的な境界を繰り返し設置し、使用後の収納を簡単にしたい場合は、ボックス型リールがより便利です。

主な用途

変電所・開閉所の作業エリア

大規模な変電所では、点検、開閉操作、変圧器のメンテナンス、試験、修理作業中に、一時的な視覚的境界が必要になることがよくあります。

長尺の警告テープリールを使えば、短いバリアベルトを複数持ち運ばずに、構内の広い範囲を区画しやすくなります。

このテープが提供するのは視覚的な区画表示のみです。電気的な隔離、電圧確認、接地、PPEに代わるものではありません。

電気設備工事

電気設備の新設、試運転、改修時に、リールを使って一時的な作業エリアを示し、通常の歩行者が未完了の作業に近づかないようにできます。

ケーブルの敷設・メンテナンス

ケーブルの引き込み、接続、試験、溝に関連する作業は、単一のキャビネットや機械よりも広い範囲に及ぶことがあります。

このような用途では、短い磁気式バリアと比べて、48～150mの製品ラインアップが特に役立ちます。

電力設備の現場メンテナンス

電力設備の作業チームは、リールを複数の作業場所に持ち運び、点検、保守、修理作業中の一時的な立入制限エリアを示すために使用できます。

産業メンテナンス

工場、鉱山、発電所、大規模な産業施設では、設備の停止、機械の修理、メンテナンス作業の周囲に一時的な境界が必要になることがよくあります。

倉庫・物流エリア

倉庫の一時的なメンテナンスエリア、ラックの修理エリア、通路の立入制限区画の表示にも使用できます。

フォークリフトや車両を物理的に止めるためのバリアとして使用しないでください。

歩行者の誘導・一時的な交通誘導

一時的な現場管理では、立ち入りを避ける場所や通行ルートを人に示すために使用できます。

これは視覚的な誘導のみを目的とします。衝突防止バリア、道路用バリケード、車両拘束システムではありません。

屋内・屋外での使用

ABSハウジングとポリエステルテープを採用しているため、一般的な屋内使用や一時的な屋外作業に適していますが、屋外の環境条件には注意が必要です。

屋外でリールを使用する前に、次の点を考慮してください。

• 風
• 雨や湿気
• テープの張り渡し距離
• 途中の支持点
• 鋭利な縁
• 泥や汚れ
• 長期間の天候への曝露

本製品は一時的なエリア表示用に設計されています。恒久的な全天候型の境界システムとして扱わないでください。

この警告テープでできないこと

視認性の高い警告ラインは役立ちますが、構造的な安全バリアではなく、あくまで視覚的なバリアです。

使用前に確認すべき点

テープの確認

• 切れ
• 裂け
• ほつれ
• 端部の著しい摩耗
• ひどい汚れ
• 警告表示が読み取りにくくなっていないか

リールの確認

リールが正常に回転し、目立った引っ掛かりなくテープを引き出せることを確認してください。

手動クランクの確認

クランクがスムーズに動き、異常な抵抗なくテープを巻き戻せることを確認してください。

ハウジングの確認

リールの動作に支障をきたすおそれのある、重大な亀裂、衝撃による損傷、変形がないか確認してください。

キャリーハンドルの確認

長尺のリールを現場で持ち運ぶ前に、ハンドルがしっかり固定されていることを確認してください。

テープ端部の確認

端部リングとテープの接続部分に、目立った損傷や変形がないか点検してください。

清掃、巻き戻し、保管

長尺の警告テープを再利用するには、少し手入れをするだけでも大きな違いがあります。

• テープをハウジングに巻き戻す前に、ひどい泥、油、汚れを取り除いてください。
• 濡れたテープは、長期保管の前に乾燥させてください。
• 鋭利な金属やコンクリートの縁にテープをこすりつけないでください。
• リールが詰まった場合、無理に巻かず、テープを整然と巻き戻してください。
• ABSハウジングに強い衝撃を与えないようにしてください。
• テープを吊り上げ用、結束用、または荷重支持用のベルトとして使用しないでください。
• 使用しないときは、リールを清潔な場所に保管してください。

警告テープリールの使用を中止すべき場合

リールで明確かつ管理しやすい一時的な警告境界を作れなくなった場合は、再使用前に点検してください。

主な使用中止の理由は次のとおりです。

• テープが大きく裂けている
• 著しいほつれ
• 警告表示が読み取れない
• リールの機構が繰り返し詰まる
• クランクの故障
• キャリーハンドルの破損
• ABSハウジングの亀裂、または著しい変形
• テープ端部の接続部の損傷
• 視認性が必要な箇所で反射面が著しく摩耗している

購入時の確認チェックリスト

JINPOWERの出荷前検査

電力設備、EPC、産業関連のお客様および販売代理店からの注文では、出荷前に納入品が承認済みの製品構成と一致していることを重点的に確認します。

• テープ材質
• テープ幅
• テープ長
• リールの動作
• 手動巻き戻し機能
• ABSハウジングの状態
• キャリーハンドル
• テープ端部の接続
• 警告表示の状態
• 数量
• 梱包

プロジェクト向け構成とOEMオプション

販売代理店、請負業者、プロジェクトの購入担当者の皆様は、承認済みのボックス型警告テープの構成に基づき、警告メッセージ、色、プロジェクト表示、梱包などの製品仕様についてご相談いただけます。

特定のプロジェクト仕様がある場合は、見積依頼とあわせてお送りください。生産前にご希望の構成を確認いたします。

本製品はJINPOWERの安全警告製品ラインアップの中でどのような位置付けですか？

現場管理のさまざまな用途に対応する製品については、安全警告テープの全ラインアップをご覧ください。

鋼製機器の周囲に短い再利用可能なバリアが必要な場合は、磁気式巻き取り安全バリアをご覧ください。

地下ケーブルや電力設備のプロジェクトには、地下埋設用警告テープをご覧ください。

JINPOWERのボックス型警告テープリールを選ぶ理由

実際の電気関連作業現場を想定した設計

JINPOWERは電気安全機器を専門としているため、本製品を汎用の装飾用バリアテープとしてではなく、電力設備、変電所、建設、産業メンテナンスの実際のニーズに合わせてご提案しています。

幅と視認性の異なる選択肢

作業現場に応じて、4cmと5cmのテープ、標準タイプと反射ポリエステル製の構成からお選びいただけます。

長尺タイプ

約48～150mのラインアップは、短い巻き取り式ベルトではカバーできない広い範囲を必要とするお客様に適しています。

見積依頼に合わせた仕様確認

単に「警告テープ」として見積もるのではなく、生産前に材質、幅、長さ、視認性の要件、用途、数量を確認することをお勧めします。これにより、大口注文での仕様間違いを軽減できます。

見積依頼には何を記載すべきですか？

よくあるご質問

ボックス型警告テープリールは何に使いますか？

メンテナンス、建設、電気関連、産業作業エリアの周囲に、一時的な視覚的境界を設けるために使用します。使用しないときは、長尺のテープを持ち運び可能なリール内に収納できます。

テープ幅にはどのような種類がありますか？

現在の製品ラインアップでは、4cmと5cmの構成をご用意しています。

テープの材質にはどのような種類がありますか？

本製品はポリエステル製で、5cm幅の構成では反射ポリエステル製もご用意しています。

警告テープの長さはどのくらいですか？

構成に応じて約48～150mの長さに対応しています。正確な長さはご注文時にご確認ください。

テープは自動で巻き戻されますか？

現在の製品はクランクを備えた手動巻き取り式リールです。短いばね式の磁気式巻き取り安全バリアとは異なります。

150mのテープを2つの支持点だけで使用できますか？

リール長はそのように解釈するものではありません。長い作業エリアの境界には通常、たるみ、風による動き、テープの張力を管理するため、適切な途中の支持点が必要です。

反射ポリエステルは標準ポリエステルより優れていますか？

用途によって異なります。標準ポリエステルは通常の視認性がある作業エリアに適しており、反射ポリエステルは、照明が変化する環境や暗い条件下でテープをより目立たせたい場合に役立ちます。

変電所で使用できますか？

はい。変電所や開閉所での一時的な視覚的区画表示に適しています。電気絶縁機能はなく、電圧確認、接地、隔離、PPEに代わるものではありません。

人や車両を物理的に止められますか？

いいえ。視覚的な警告バリアです。ガードレール、車両拘束システム、衝突防止バリアではありません。

屋外で使用できますか？

適切な一時的な屋外作業には使用できますが、風、湿気、支持点、長期間の天候への曝露についても考慮してください。

警告メッセージやプロジェクト表示をカスタマイズできますか？

確定した製品構成と注文要件に応じて、プロジェクト固有の警告文、色、表示、梱包についてご相談いただけます。

ボックス型警告テープリールの仕様と価格をお問い合わせください

変電所、電力設備プロジェクト、ケーブル敷設、建設現場、産業施設、販売事業向けにボックス型警告テープをご購入の場合は、「警告テープが必要です」だけでなく、必要な仕様もお知らせください。

ご希望のテープ幅、標準ポリエステルか反射ポリエステルか、おおよその長さ、作業現場での用途、必要数量をお知らせください。

用途に合う構成が分からない場合は、作業エリアのおおよその広さと用途をお知らせください。JINPOWERが見積もり前に、適切なボックス型警告テープリールの構成選びをお手伝いします。
