製品の特長

• 電気設備の保守作業に適した、非導電性の高所作業用プラットフォーム
• モデルに応じた、ガラス繊維強化絶縁構造
• 多層式、高低差式／段違い式、折りたたみ式の各構成
• 構成に応じた滑り止め作業面
• 変電所、開閉装置室、変圧器エリア、制御盤での使用に適しています
• 高さとプラットフォームサイズを複数から選択可能
• 常設作業場所向けの固定式と、移動作業チーム向けの折りたたみ式
• 確定した仕様に応じて、プロジェクト寸法、色、ラベル、ロゴ、梱包についてご相談いただけます

簡易技術仕様

参考モデル一覧

以下のモデルは、初期選定の参考としてご利用いただけます。「スツールの高さ」は構造によって異なる寸法を指す場合があるため、以下の値は公称高さの参考値として示しています。最終的なプラットフォーム高さ、全高、その他の寸法は、発注前に承認図面でご確認ください。

耐荷重、電気試験値、正確な全体寸法、その他の技術パラメータは、選定モデルの技術データシートおよび承認済みプロジェクト文書に基づいて確認してください。スツールの高さだけから推定しないでください。

簡易選定ガイド

プラットフォーム高さ、全高、作業高さはそれぞれ異なります

これは、絶縁スツールを発注する前に確認すべき最も重要な点の一つです。

プラットフォーム高さ

プラットフォーム高さとは、作業者が実際に立つ面の高さです。多くのプロジェクトでは、スツール選定において特に重要な寸法の一つです。

全高

全高とは、製品の物理的な総高さです。多段式またはフレーム構造の製品では、立ち面の高さと異なる場合があります。

作業高さ

作業高さとは、作業者がプラットフォームに立った状態で無理なく手が届く高さを指します。作業者の身長、腕の届く範囲、作業姿勢、電気設備の位置にも左右されます。

そのため、見積依頼書に「高さ1.2 mのスツールが必要」とだけ記載するのではなく、設備の操作点の高さと必要な立ち面の高さをお知らせください。モデルをより正確に選定できます。

電気絶縁スツールとは？

電気絶縁スツールは、電気作業者が操作、点検、試験、保守を行う際に、安定した高所の立ち位置を確保するための非導電性作業プラットフォームです。

主に二つの役割があります。

第一に、開閉装置、制御盤、リレー盤、計器、操作機構などが通常の立位の高さより上にある場合に、作業高さを補います。

第二に、絶縁構造によって作業者の足元に非導電性の面を追加し、より広範な電気安全システムの一部として機能します。

そのため、次のように捉えるのが適切です。

電気作業用の非導電性高所作業プラットフォーム。

専用の絶縁スツールを使用する理由

一般的な金属製スツール、木製プラットフォーム、汎用プラスチック製踏み台でも高さは確保できますが、それだけで電気保守作業に適しているとは限りません。

電気作業用の専門プラットフォームは、電気面と機械面の両方から検討する必要があります。

• 絶縁材料
• プラットフォームの安定性
• 滑り止め面
• 機械的荷重
• 立ち面の高さ
• 使用環境
• 点検状況
• プロジェクトの試験要件

調達時に本当に確認すべきなのは、「ガラス繊維製か」だけではありません。スツール全体の構成が、想定する電気作業環境に適しているかどうかです。

絶縁スツールだけで電気保護システムが完成するわけではありません

絶縁スツールは非導電性の立ち面を提供しますが、それによって他の電気安全手順が不要になるわけではありません。

作業内容に応じて、完全な安全システムには次のものも必要となる場合があります。

• 電気的隔離
• 電圧確認
• 仮設接地
• 電気絶縁手袋
• 絶縁ブーツ
• 電気絶縁ゴムマット
• アークフラッシュ／電気作業用保護具
• 作業許可
• 最小接近距離の管理

したがって、スツールは感電を防ぐ単独の手段ではなく、電気安全システムにおける追加の保護・アクセス層として扱ってください。

電気絶縁スツールと一般的な踏み台の違い

プラスチック、木材、その他の非金属材料でできているという理由だけで、スツールを電気作業用として承認してはいけません。

多層式、段違い式、折りたたみ式：作業に適した構造は？

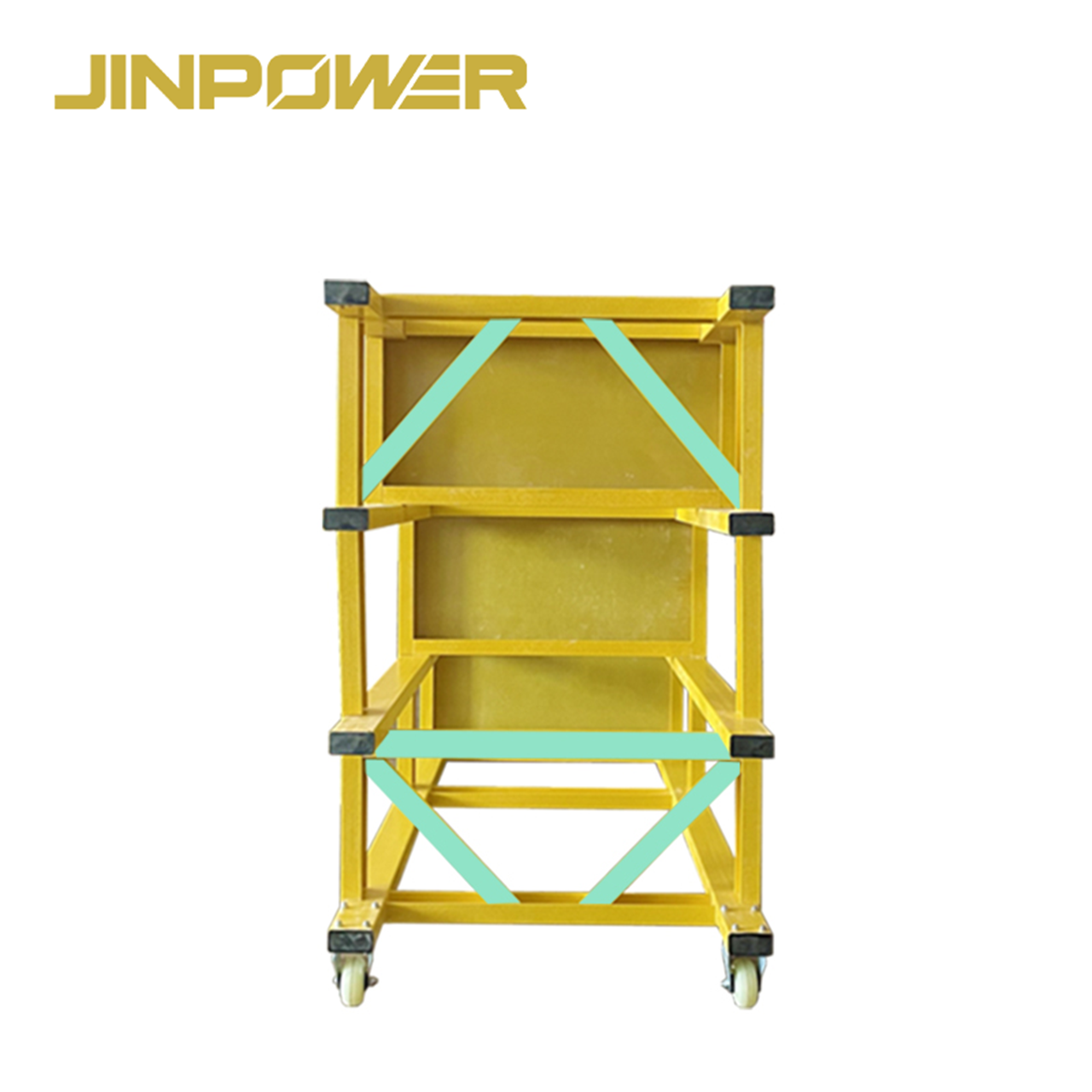

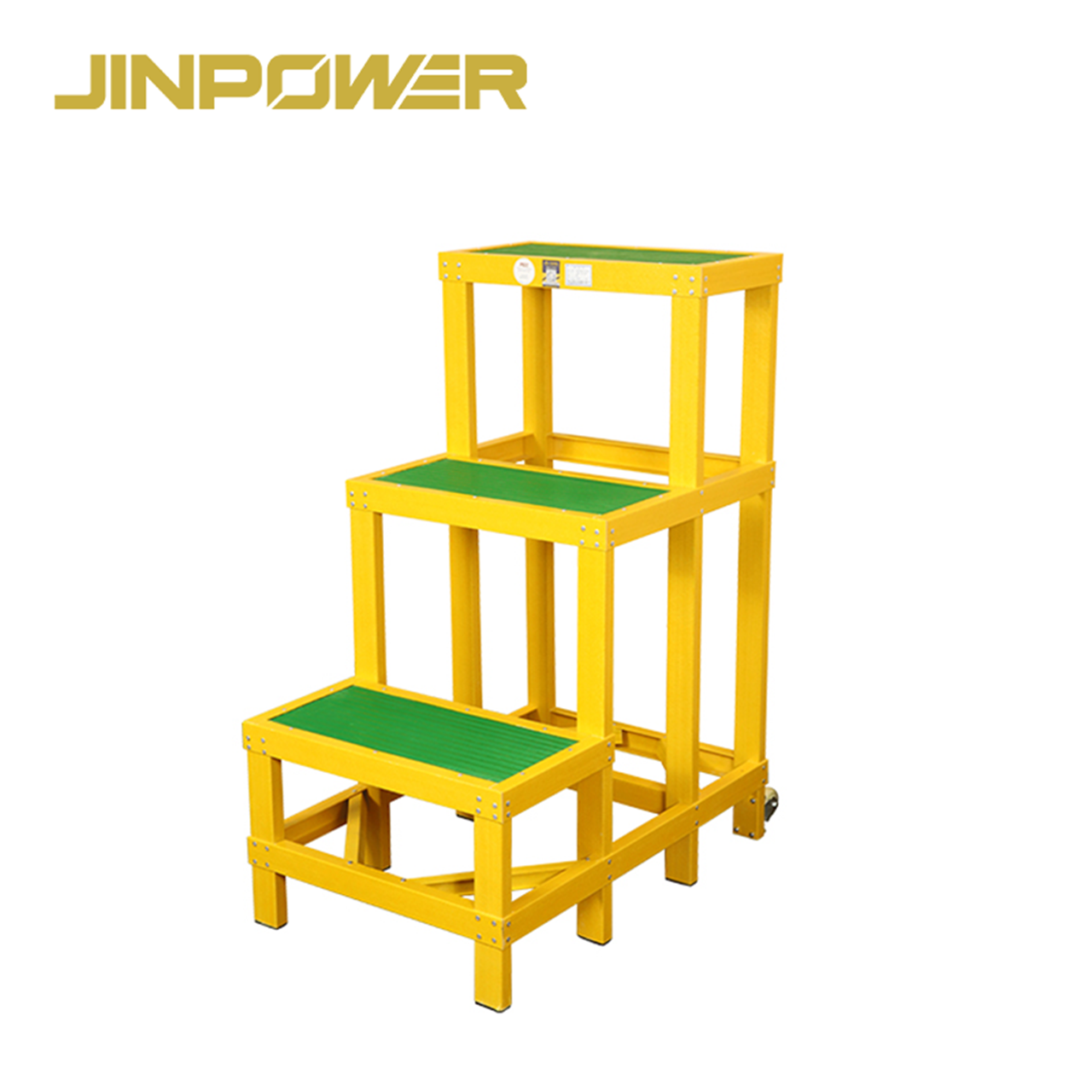

多層式絶縁スツール

多層式は、複数の段を固定補強構造で組み合わせた設計です。

変電所、制御室など、作業者が複数の立ち位置を定期的に必要とする固定作業場所に適しています。

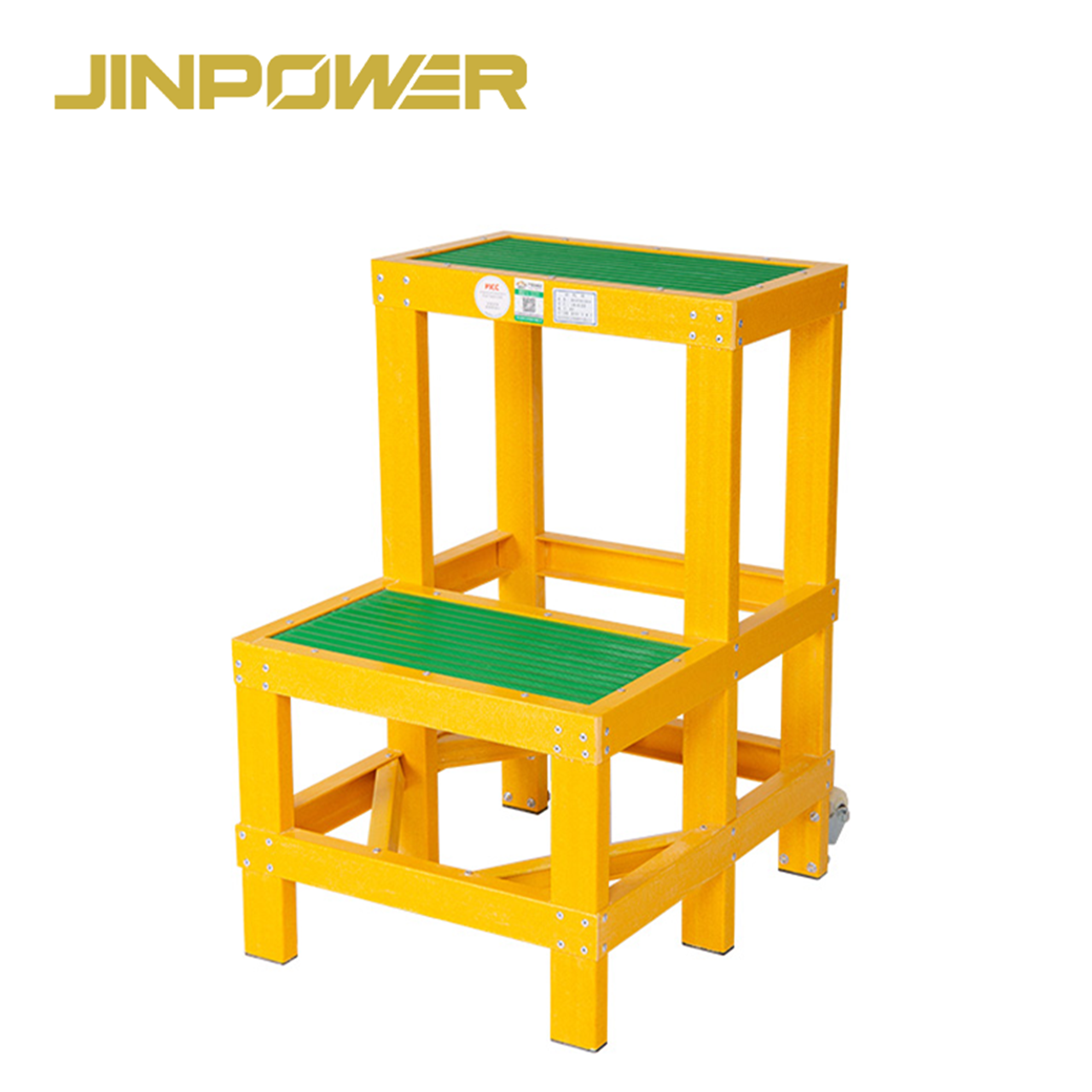

高低差式／段違い式絶縁スツール

高低差式／段違い式は、一つの構造内で高さの異なる立ち位置を確保します。

遮断器、リレー、計器、変圧器の補助機器などが異なる高さに設置されている場所で便利です。

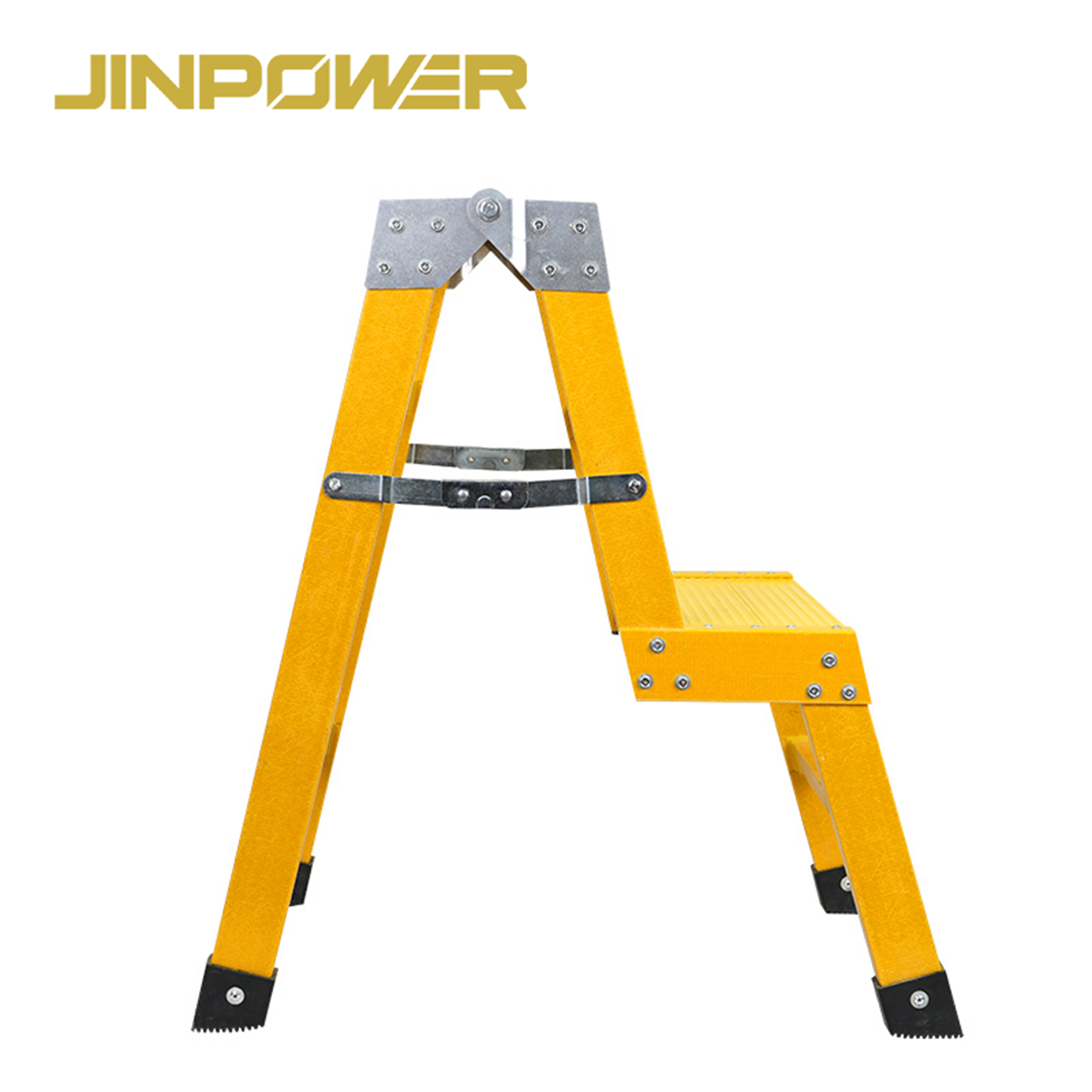

折りたたみ式絶縁スツール

折りたたみ式は、持ち運びやすさとコンパクトな収納を重視した設計です。

移動保守チームやサービス車両での使用に特に適していますが、折りたたみ構造にはヒンジやロック部品があるため、使用前に毎回点検してください。

固定式と折りたたみ式の絶縁スツール

絶縁スツールと絶縁はしごの違い

どちらも電気作業者が通常の立位より高い位置にある設備へ届くようにする製品ですが、解決するアクセス上の課題は異なります。

高所へ定期的に昇る必要がある作業には、スツールを積み重ねたり、プラットフォームの下に仮設の支えを置いたりせず、電気絶縁はしごを使用してください。

絶縁スツールと電気絶縁マットの違い

スツールは主に作業高さの確保を目的とし、ゴムマットは主に床面の作業エリアを覆うために使用します。

リスク評価と現場手順に応じて、二つの製品を同じ電気安全体制の異なる層として併用する場合があります。

床面の絶縁には、当社の電気絶縁ゴムマットシリーズをご覧ください。

適切な電気絶縁スツールの選び方

1. 必要なプラットフォーム高さから選ぶ

まず、作業者が対象設備に無理なく手を届かせるために、実際にどれだけ立ち面の高さが必要かを確認してください。

全高だけを基準にスツールを選ばないでください。

2. プラットフォームのサイズを確認する

立ち面は、実際の作業姿勢に適したサイズである必要があります。

作業中に足の位置を変える、少し向きを変える、電圧検知器、工具バッグ、その他の試験機器を持つ必要があるか確認してください。

3. 固定式か折りたたみ式かを選ぶ

固定式の変電所や電気室では、剛性と日々の迅速な使用が重視される場合があります。移動作業チームでは、折りたたみ時のサイズ、運搬、車両への収納がより重要になる場合があります。

4. 定格機械荷重を確認する

作業者の体重だけを基に必要荷重を計算しないでください。

総作業荷重には次のものが含まれる場合があります。

• 作業者
• 工具バッグ
• 試験機器
• 携帯型電動工具
• その他の携行機器

すべてのスツールが同じ耐荷重であると想定せず、実際のモデルの定格荷重または機械試験結果をご確認ください。

5. 使用環境を確認する

屋内の開閉装置室、屋外の変電所、現場保守場所では、床面や環境条件が大きく異なる場合があります。

次の点を考慮してください。

• 床面の状態
• 湿度
• 水や泥
• 油や化学物質による汚染
• 紫外線への曝露
• 凹凸のある面

絶縁材料を使用しているからといって、溜まり水の中、ひどく汚染された面、または不安定な地面で自動的に使用できるわけではありません。

6. 電気試験要件を確認する

電力会社、EPC請負業者、または入札要件で耐電圧試験、絶縁抵抗試験、その他の電気試験が求められる場合は、見積依頼の段階で試験方法、電圧、時間、合格基準をご提示ください。

7. 必要書類を確認する

プロジェクト調達では、出荷前に承認が必要な書類を確認してください。

• 技術データシート
• 承認図面
• 機械試験報告書
• 必要に応じた電気試験報告書
• 製品表示
• ロット／シリアル識別情報
• COCまたはその他のプロジェクト書類

滑り止め性能と安定性が重要な理由

電気絶縁は、スツールの安全性を構成する一要素にすぎません。

プラットフォームが滑りやすい、フレームが動く、または脚部が床面に安定して接していない場合、作業者が転倒するおそれがあります。

購入時および点検時には、次の点を確認してください。

• 滑り止め面
• プラットフォームの剛性
• フレームの安定性
• 脚部／支持部の状態
• 凹凸のある床面との接触状態
• 該当する場合は折りたたみロック

特に折りたたみ式では、絶縁材料の品質が高くても、スツール全体の機械的安定性が保証されるわけではありません。

主な用途

開閉装置および制御盤

遮断器、リレー、計器、操作機構は、常に作業しやすい高さに設置されているとは限りません。

絶縁スツールは高所作業用プラットフォームを提供し、作業者の足元に非導電性の面を追加します。

変電所での作業

点検、開閉操作の補助、試験、試運転の際には、作業者が電気設備の周囲で一時的に追加の立ち面高さを必要とする場合があります。

設備の高さ、必要なプラットフォーム、床面の状態、現場の電気安全手順に応じてスツールを選定してください。

変圧器エリア

変圧器エリアには、高所に設置された計器、端子、補助制御機器が含まれる場合があります。

ブロック、別のスツール、その他の即席の支えで高さを増すのではなく、適切な高さの承認済みプラットフォームを使用してください。

試験および試運転

試験作業では、作業者が電圧検知器、試験リード、その他の電気計測器を扱う間、安定した姿勢を保つ必要がある場合がよくあります。

関連機器については、JINPOWERの電圧検知器をご覧ください。

産業用電気設備の保守

工場、鉱山、電力施設の設備室、産業用電気設備でも、点検や保守のために非導電性の高所作業プラットフォームが必要となる場合があります。

移動型の電力設備保守

作業現場間を移動する保守チームには、折りたたみ式絶縁スツールがサービス車両内の収納スペース削減に役立ちます。

使用前に、折りたたみフレームとロック機構が完全にかみ合い、安定していることを確認してください。

規格はどのように確認すべきですか？

スツールの機械的要件と電気絶縁要件は、分けて確認する必要があります。ガラス繊維を使用している、または「絶縁」として販売されているという理由だけで、規格を適用しないでください。

EN 14183

EN 14183は、踏み台の設計、寸法、材料、性能、試験などを扱う規格です。

製品構造が該当する踏み台の適用範囲に含まれる場合、機械的要件および構造要件の参考としてEN 14183を使用できることがあります。

EN 14183を電気絶縁認証として説明してはいけません。

IEC 61478

IEC 61478は、活線作業に用いる特定の絶縁はしご設計を対象としています。すべての絶縁スツールや作業プラットフォームに自動的に適用されるわけではありません。

そのため、絶縁スツールに適用される電気要件は、IEC 61478への適合を単に主張するのではなく、実際の製品設計、プロジェクト仕様、裏付けとなる試験書類に基づいて確認してください。

プロジェクト固有の電気試験

電力会社やEPCプロジェクトでは、耐電圧、絶縁抵抗、機械荷重、安定性、その他の合格基準について独自の要件を定めている場合があります。

「このスツールにはIEC認証がありますか」とだけ尋ねるのではなく、見積依頼時に必要な試験方法と合格基準を提示するのが最善です。

電気面と機械面の受入検査は個別に確認してください

使用前に確認すべきこと

ガラス繊維／絶縁構造を点検する

• ひび割れ
• 層間剥離
• 深い傷
• 衝撃による損傷
• 変形
• 汚染
• 湿気

プラットフォームを点検する

ひび割れ、接合部の緩み、変形がないことを確認し、滑り止め面が油、泥、その他の汚れで覆われていないことを確認してください。

脚部と接地状態を確認する

すべての支持部が揃っており、硬く安定した面にスツールがしっかりと設置され、異常に揺れないことを確認してください。

折りたたみ機構を確認する

折りたたみ式の場合、作業者がプラットフォームに乗る前に、ヒンジ、ロック、開き止め機構が正しくかみ合っていることを確認してください。

ラベルと試験状況を確認する

モデル識別情報、必要な荷重情報、プロジェクトの点検／試験状況が明確で追跡可能な状態に保たれていることを確認してください。

屋外、高湿度、汚染環境での使用

ガラス繊維は電気環境で有用ですが、濡れた環境や汚染された環境であれば、絶縁スツールが常に適しているという意味ではありません。

屋外または高湿度の場所で使用する前に、次の点を確認してください。

• プラットフォームが清潔で乾燥しているか
• 水膜があるか
• 泥、油、化学物質による汚染があるか
• すべての脚部が地面に安定して接しているか
• フレームが損傷していないか
• 環境が選定した製品構成に適しているか

溜まり水、深刻な汚染、不安定な地面は、電気的状態と機械的安定性の両方に影響するおそれがあります。このような状況では、現場の安全手順に従ってください。

清掃、保管、メンテナンス

• 絶縁面を清潔で乾燥した状態に保つ
• 材料を損傷するおそれのある洗浄剤や溶剤を避ける
• 油や化学物質との長時間の接触を避ける
• フレームを衝撃から保護する
• 保管中にスツールの上へ重い物を載せない
• 折りたたみヒンジとロック機構を保護する
• 不必要な長時間の紫外線曝露を避ける
• プロジェクトで必要な場合は、点検および試験記録を保管する

絶縁スツールの使用を中止すべき場合

スツールの電気的健全性または機械的安定性に疑いがある場合は、使用を中止して点検を手配してください。

一般的な使用中止の理由には、次のものがあります。

• ガラス繊維の目視できるひび割れ
• 層間剥離または深刻な表面損傷
• プラットフォームの変形または接合部の緩み
• フレームの目視できる変形
• 異常な揺れやぐらつき
• 脚部パッド／支持部の欠落または著しい損傷
• 折りたたみロックが確実にかみ合わない
• 深刻な機械的衝撃
• 原因不明の汚染または湿気への曝露
• 必要な点検または試験の期限切れ
• 必要な電気試験または機械試験への不合格

JINPOWERの出荷前検査

電力会社、EPC請負業者、請負業者、販売代理店からの注文では、出荷前に供給するスツールが承認済み仕様に適合していることを確認するのが主な目的です。

• 製品モデル
• 確定した高さ寸法
• プラットフォームサイズ
• 構造タイプ
• フレームの状態
• プラットフォームの状態
• 滑り止め面
• 脚部／支持構造
• 該当する場合は折りたたみ機構
• 製品ラベルと識別情報
• 梱包
• 必要な技術文書

プロジェクトで特定の機械荷重試験、耐電圧試験、第三者検査、ロット追跡が必要な場合は、生産および注文確定の前に要件を定めてください。

OEMおよびプロジェクト仕様

JINPOWERは、プロジェクト向けまたは大量購入を必要とする電力会社、EPC請負業者、電気機器販売業者、産業向け購入者、保守請負業者に対応しています。

確定した製品構造に応じて、次の項目についてご相談いただけます。

• 高さ
• プラットフォームサイズ
• 多段構成
• 固定式／折りたたみ式構造
• 色
• 安全ラベル
• シリアル識別情報
• ロゴ／ブランド表示
• 梱包
• プロジェクト文書

絶縁スツールは電気安全システムでどのような役割を果たしますか？

絶縁スツールは、高所での作業位置と足元の追加絶縁を提供します。作業内容に応じて、他の機器も必要となる場合があります。

JINPOWERの関連製品には、絶縁はしご・スツール、電気絶縁はしご、電気絶縁ゴムマット、電気安全保護具、電圧検知器があります。

JINPOWERの絶縁スツールを選ぶ理由

電気作業を考慮した設計

JINPOWERは絶縁はしご、ゴムマット、電圧検知器、接地機器、電気作業用保護具を提供しているため、スツールを一般的な家具としてではなく、より広範な電気作業現場の一部として選定できます。

複数の構造から選択可能

多層式、高低差式／段違い式、折りたたみ式により、固定式変電所、高さの異なる作業、移動保守に合わせた選択肢を提供します。

用途に基づく選定

全高だけで選ぶのではなく、プラットフォーム高さ、サイズ、荷重、安定性、使用環境、電気要件に基づく選定を推奨しています。

B2Bプロジェクト文書

電力会社の入札、EPCプロジェクト、販売代理店の調達では、データシート、図面、試験要件、ラベル、梱包、その他の承認書類を注文承認前に確認できます。

見積依頼書に記載すべき情報

よくあるご質問

電気絶縁スツールは主に何に使用しますか？

変電所、開閉装置室、変圧器エリア、産業用電気施設などで、安定した高所の立ち位置と、電気作業用の追加の非導電性面を確保します。

表示されているスツールの高さはプラットフォーム高さと同じですか？

必ずしもそうではありません。構造によって、表示された高さは正確な立ち面の高さではなく、公称寸法または全高を指す場合があります。発注前に最終図面でプラットフォーム高さと全高をご確認ください。

絶縁スツールは絶縁ブーツやゴムマットの代わりになりますか？

いいえ。スツール、ブーツ、絶縁マットは、電気安全システム内でそれぞれ異なる役割を果たします。適切な組み合わせは、危険性評価と作業手順によって異なります。

絶縁スツールと絶縁はしごの違いは何ですか？

スツールは比較的低い作業高さで安定した立ち面を提供します。はしごは、昇降してより高い位置に届くために使用します。はしごの代わりにスツールを積み重ねないでください。

固定式と折りたたみ式のどちらを選ぶべきですか？

固定式は、常設の変電所や開閉装置室に適しています。折りたたみ式は、頻繁に運搬し、車両に収納する作業チームに便利です。

スツールの高さはどのように選べばよいですか？

設備の操作点の高さと、作業者に必要な立ち位置の高さから選定してください。全高だけを基準に選ばないでください。

耐荷重はどのように選べばよいですか？

作業者、工具、試験機器の合計荷重を考慮し、対象モデルの定格荷重または機械試験データを確認してください。

屋外や湿潤環境で使用できますか？

選定したモデルとプロジェクトにおける適合性を確認してください。使用前に、湿気、表面汚染、地面の安定性、製品の状態を確認してください。ガラス繊維構造だけで、あらゆる湿潤環境に適しているとは限りません。

EN 14183は電気絶縁規格ですか？

いいえ。EN 14183は、踏み台の設計、寸法、材料、性能、試験を扱います。該当する場合、電気絶縁要件は別途確認する必要があります。

IEC 61478は絶縁スツールに適用されますか？

自動的には適用されません。IEC 61478は、活線作業に使用する特定の絶縁はしごを対象としています。スツールに適用される電気要件は、実際の製品設計、プロジェクト仕様、裏付けとなる試験書類に基づいて決定してください。

JINPOWERはスツールをカスタマイズできますか？

選定した設計と注文要件に応じて、高さ、プラットフォームサイズ、構造、色、ラベル、ブランド表示、梱包についてご相談いただけます。

絶縁スツールの詳細と価格をお問い合わせください

変電所、開閉装置室、変圧器施設、産業用電気保守チーム、EPCプロジェクト向けに電気絶縁スツールを調達する場合は、JINPOWERへ「ガラス繊維製スツールが必要」とだけお伝えいただくのではなく、詳細をお知らせください。

必要なプラットフォーム高さ、設備の操作高さ、プラットフォームサイズ、構造タイプ、総荷重要件、屋内または屋外の使用環境、電気試験要件、適用規格、数量、必要書類をご提示ください。

これらの情報に基づき、JINPOWERは見積およびプロジェクト承認の前に、適切な多層式、高低差式／段違い式、または折りたたみ式の構成を確認できます。
