Тармақ	Сипаттама

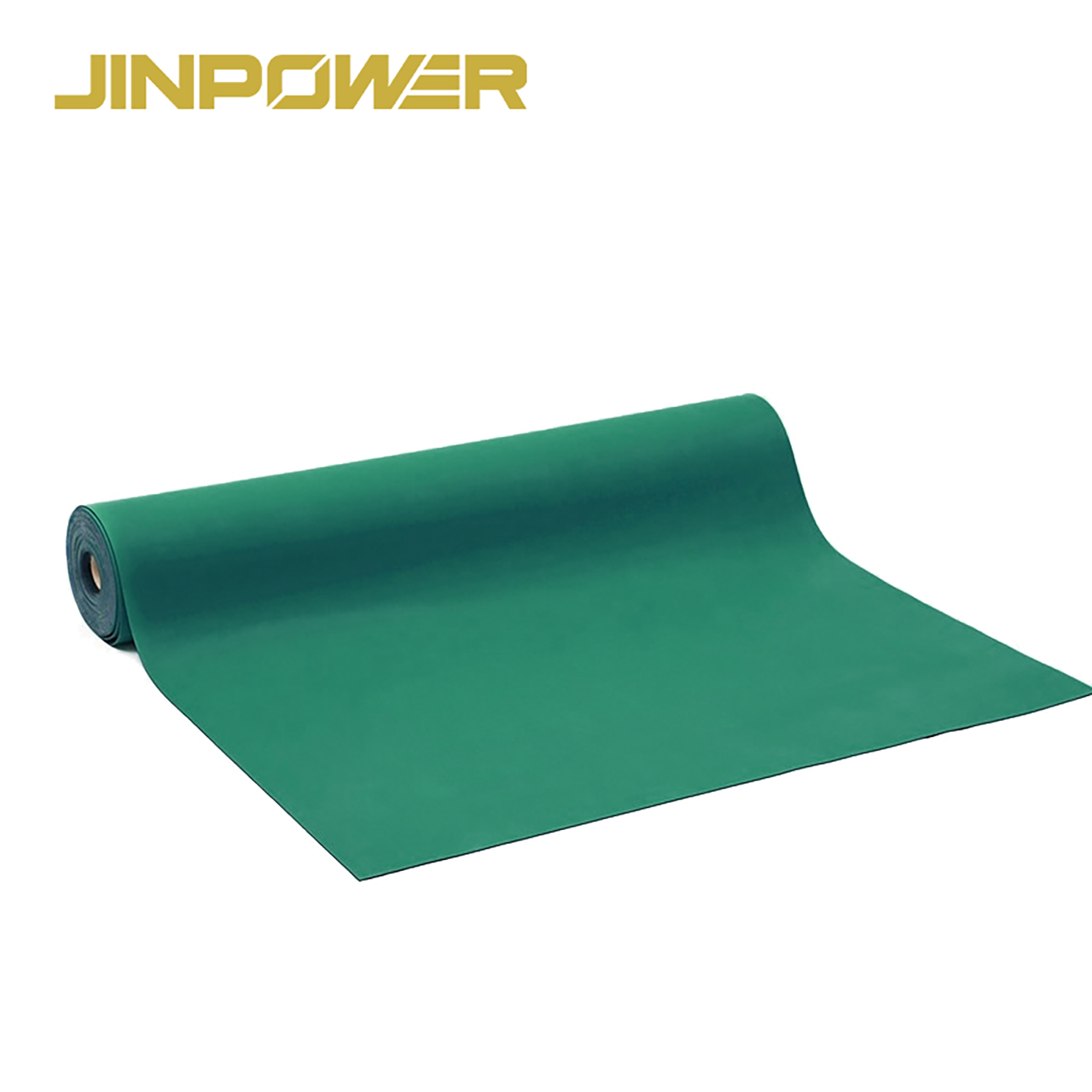

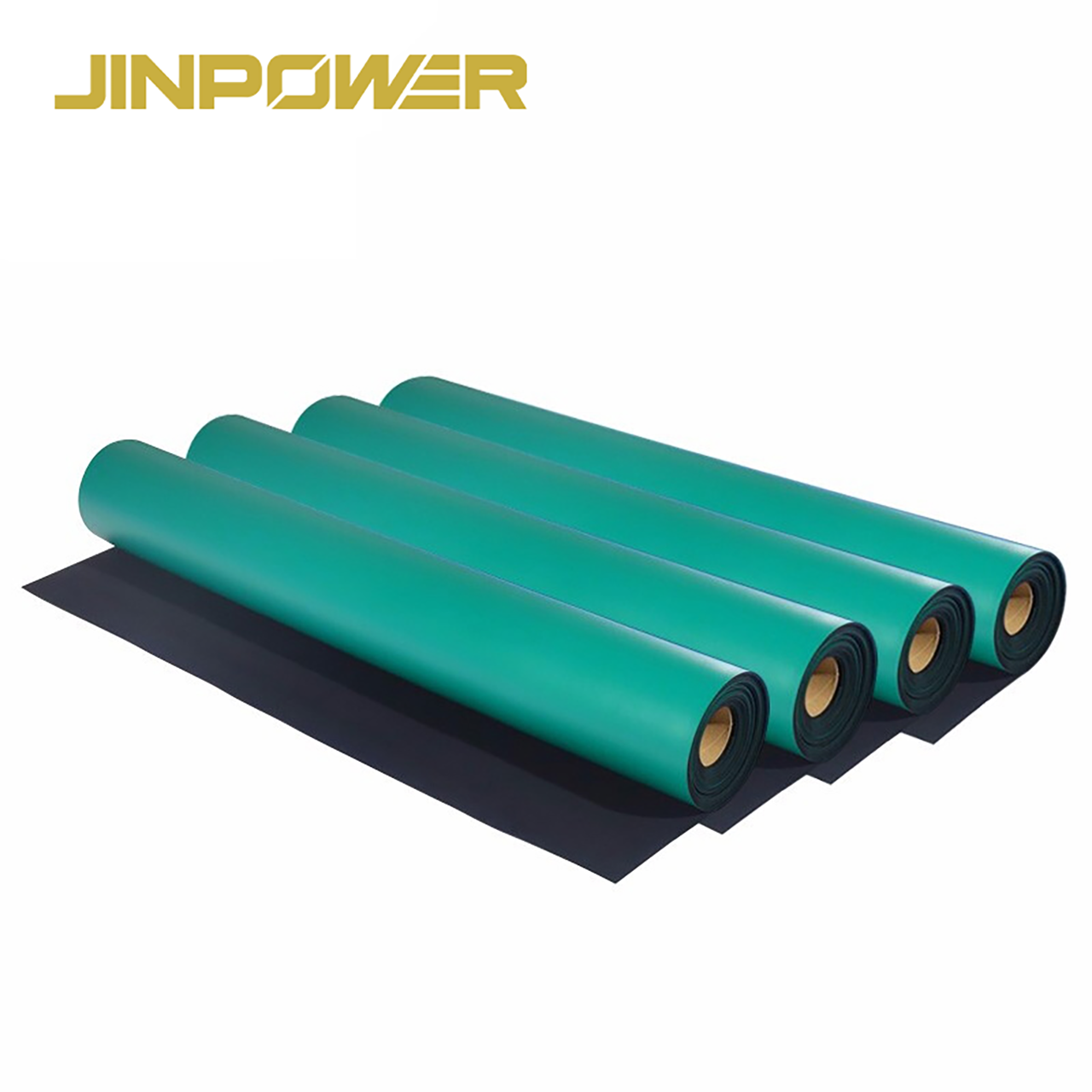

Өнім түрі	ESD антистатикалық резеңке төсеніш
Құрылымы	Екі қабатты
Үстіңгі қабат	Статикалық зарядты сейілтетін қабат
Астыңғы қабат	Қара өткізгіш қабат
Қолжетімді түстер	Жасыл / Көк / Сұр
Зарядты сейілтетін қабатқа қойылатын талап	1 × 10⁵ Ω – 1 × 10⁹ Ω
Өткізгіш қабатқа қойылатын талап	< 1 × 10⁵ Ω
Статикалық зарядтың бәсеңдеуіне қойылатын талап	≤ 2 секунд
Жеткізу түрі	Орамдар / талапқа сай кесілген өлшемдер
Әдеттегі қолданылуы	ESD жұмыс үстелі және бақыланатын жұмыс аймақтары

Әртүрлі жобалар үшін баға ұсынысын сұраған кезде қажетті қалыңдықты, енді, ұзындықты, түсті, санды және кедергіге қойылатын талаптарды көрсетіңіз.

Сыналған ESD сипаттамалары

Төмендегі нәтижелер сыналған жасыл, көк және сұр үлгілерге негізделген.

Бұл нәтижелер сатып алушыларға беткі қабаттың статикалық зарядты тарататынын, ал төменгі қабаттың өткізгіш жолды сақтайтынын растауға көмектеседі.

Көтерме сатып алу немесе нақты қабылдау талаптары бар жобалар үшін сынақ құжаттары тапсырыс берер алдында қажетті спецификациямен салыстырылып расталуы тиіс.

Екі қабатты ESD төсеніш қалай жұмыс істейді?

Екі қабат әртүрлі функцияларды орындайды.

Статикалық зарядты тарататын үстіңгі қабат

Үстіңгі бет статикалық зарядтың жұмыс бетінде жылдам жиналуына жол бермей, оның қозғалысын бақылауға арналған.

Бұл оны ESD бақыланатын аймақтарда электрондық компоненттер мен жабдықтарды өңдеуге жарамды етеді.

Өткізгіш астыңғы қабат

Қара астыңғы қабаттың электрлік кедергісі төмен. Тиісті жерлендіру жүйесіне дұрыс қосылған кезде, ол статикалық зарядтың жерге қарай өтуіне жол береді.

Сондықтан ESD төсенішін жеке жерлендіру құрылғысы емес, толық ESD бақылау жүйесінің бір бөлігі ретінде қарастыру керек.

ESD антистатикалық төсеніштері қайда қолданылады?

ESD резеңке төсеніштері әдетте электрондық компоненттерге немесе сезімтал жабдыққа электростатикалық разряд әсер етуі мүмкін аймақтарда орнатылады.

Әдеттегі қолданылу салаларына мыналар жатады:

• Электроника құрастыру жұмыс үстелдері

• PCB өндіру және тексеру аймақтары

• Электрониканы жөндеу станциялары

• Сынақ зертханалары

• Телекоммуникациялық жабдыққа қызмет көрсету аймақтары

• Серверлер мен деректер жабдықтарына қызмет көрсету

• ESD бақыланатын өндірістік желілер

Қосымша ESD төсеніш нұсқалары үшін біздің ESD төсеніштері өнім санатына кіріңіз.

Дұрыс ESD төсенішін қалай таңдауға болады

Көтерме сатып алу кезінде ESD төсенішін тек түсіне немесе сыртқы көрінісіне қарап таңдамаңыз. Алдымен техникалық талаптарды растаңыз.

1. Кедергіге қойылатын талаптарды растаңыз

ESD бақылау бағдарламаңыз үшін қажетті кедергі ауқымын тексеріңіз.

Беткі кедергіге, өткізгіш қабаттың кедергісіне және жүйелік кедергіге қойылатын талаптар әртүрлі болуы мүмкін.

2. Төсеніш өлшемін растаңыз

Қажетті параметрлерді көрсетіңіз:

• Қалыңдығы

• Ені

• Ұзындығы

• Орам өлшемі немесе кесілген өлшем

Бұл бізге дұрыс өндірістік спецификацияны және баға ұсынысын растауға көмектеседі.

3. Орнату әдісін растаңыз

Егер төсеніш жерлендіру сымына, жерлендіру түймесіне немесе ортақ жерлендіру нүктесіне қосылатын болса, тапсырыс бермес бұрын қажетті конфигурацияны растаңыз.

4. Сынақ талаптарын растаңыз

Техникалық қабылдау талаптары бар жобалар үшін өндіріске дейін қажетті кедергі ауқымын, сынақ әдісін немесе құжатқа қойылатын талапты хабарлаңыз.

Бұл әсіресе дистрибьюторлар, жоба сатып алушылары, электроника өндірушілері және ESD бақыланатын нысандар үшін сатып алатын клиенттер үшін маңызды.

ESD төсеніш пен электрлік оқшаулағыш резеңке төсеніштің айырмашылығы

ESD төсеніштері мен электрлік оқшаулағыш төсеніштер әртүрлі қауіпсіздік мақсаттарына арналған.

ESD төсенішін электрлік оқшаулағыш резеңке төсеніштің орнына қолдануға болмайды.

Қолданбаңыз кернеулі электр жабдығының жанында электр тогының соғуынан қорғауды талап етсе, біздің электрлік оқшаулағыш резеңке төсеніштерімізді қараңыз.

ESD төсенішін сынау және сапаны тексеру

ESD төсеніш үшін тек сыртқы көрініс жеткіліксіз.

Кедергі сипаттамалары сатып алу спецификациясына сәйкес тексерілуі тиіс.

Тапсырыс пен жоба талаптарына байланысты сатып алушылар жаппай өндіріске дейін бізбен тиісті өнім спецификациялары мен сынақ талаптарын растай алады.

Нақтырақ баға ұсынысын алу үшін бізге мыналарды жіберіңіз:

• Қажетті кедергі ауқымы

• Қалыңдығы

• Ені мен ұзындығы

• Түсі

• Саны

• Жерлендіру керек-жарақтарына қойылатын талаптар

• Қажетті сынақ құжаттары

Жиі қойылатын сұрақтар

ESD төсенішіңіздің беткі кедергісі қандай?

Қазіргі жасыл, көк және сұр үлгілердің сыналған заряд таратушы қабат кедергісі шамамен 2.3 × 10⁷ Ω-ден 3.8 × 10⁷ Ω-ге дейін.

Соңғы талаптар тапсырыс берілген спецификацияға сәйкес расталуы тиіс.

ESD төсенішінде неге қара астыңғы қабат бар?

Қара астыңғы қабат өткізгіш. Ол статикалық зарядты жерлендіру жүйесіне қарай өткізуге көмектесетін төмен кедергідегі жолды қамтамасыз етеді.

Қандай түстер қолжетімді?

Сыналған үлгілерге қара өткізгіш астыңғы қабаты бар жасыл, көк және сұр беттер кіреді.

ESD төсенішін электрлік оқшаулағыш төсеніш ретінде қолдануға бола ма?

Жоқ. ESD төсеніштері статикалық электрді бақылауға арналған. Электрлік оқшаулағыш төсеніштер электр тогының соғуынан қорғауға арналған. Оларды өзара алмастырылатын өнімдер ретінде қарастыруға болмайды.

Баға ұсынысы үшін қандай ақпарат беруім керек?

Қажетті қалыңдықты, енді, ұзындықты, түсті, санды, кедергіге қойылатын талаптарды және кез келген сынақ немесе жерлендіру талаптарын көрсетіңіз.

ESD төсенішіне баға ұсынысын сұрау

Электроника өндірісіне, жұмыс үстелдеріне, зертханаларға, қызмет көрсету аймақтарына немесе дистрибуцияға арналған ESD антистатикалық төсеніштерін іздесеңіз, қажетті өлшемді, кедергі ауқымын, түсті және санды жіберіңіз.

JINPOWER баға ұсынысы мен жаппай өндіріске дейін тиісті өнім спецификациясын растауға көмектесе алады.
