Glavne karakteristike proizvoda

• 5 m uvlačiva sigurnosna traka za višekratnu upotrebu
• Ojačana najlonska traka širine 6 cm
• Magnetni nosač na poleđini za kompatibilne čelične ili željezne površine
• Nije potrebno bušenje
• Nije potrebno zasebno postolje za pod
• ABS kućište štiti traku i mehanizam za uvlačenje
• Reflektirajući element upozorenja za bolju vizuelnu uočljivost
• Quick-Connect interfejs za kompatibilne priključne tačke ili raspored s više jedinica
• Prilagođeni tekst upozorenja, logotip i oznaka projekta putem sitotiska
• Pogodno za trafostanice, održavanje električnih instalacija, industrijska postrojenja, skladišta i privremene radne zone

Kratke tehničke specifikacije

Kratki vodič za odabir

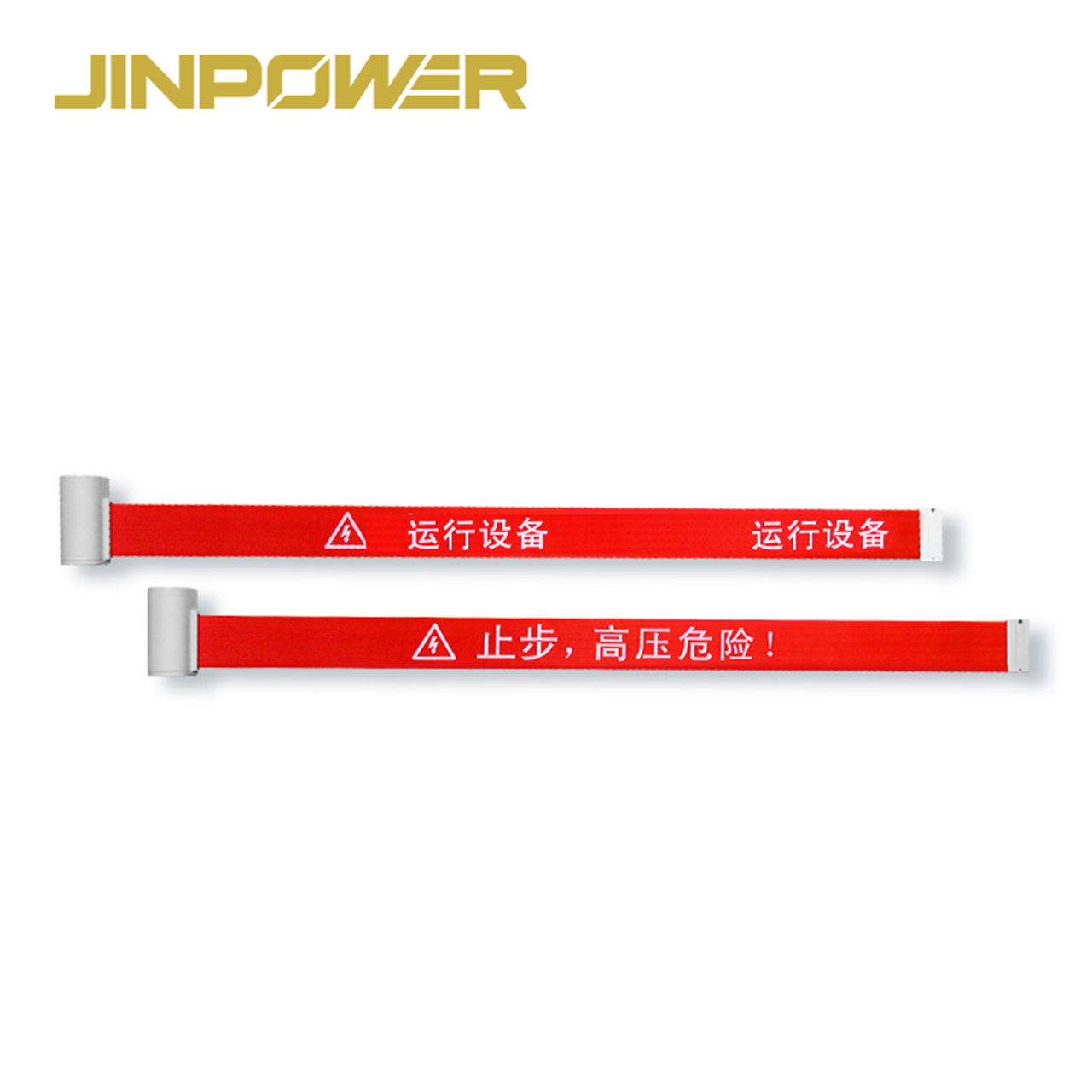

Šta je magnetna uvlačiva sigurnosna barijera?

Magnetna uvlačiva sigurnosna barijera je višekratni uređaj za vizuelnu kontrolu pristupa koji objedinjuje magnetnu bazu za montažu i uvlačivu traku upozorenja.

Umjesto vezivanja jednokratne trake upozorenja oko ormara, stubova ili opreme, kućište se može pričvrstiti direktno na odgovarajuću čeličnu površinu. Traka se izvlači kada je potrebno ograničiti pristup radnom području i uvlači nazad u kućište po završetku posla.

Zbog toga je proizvod posebno koristan u objektima u kojima se redovno obavljaju održavanje, inspekcija i privremena kontrola pristupa.

Njegove glavne funkcije su:

• Stvaranje privremene vizuelne granice
• Obavještavanje osoblja da je pristup području ograničen
• Označavanje zona održavanja, inspekcije i popravke
• Privremeno usmjeravanje kretanja pješaka

Prvenstveno je riječ o proizvodu za vizuelnu i ponašajnu kontrolu pristupa, a ne o strukturnoj zaštitnoj barijeri.

Zašto koristiti magnetno pričvršćivanje?

Montaža bez alata

Magnetni nosač na poleđini može se pričvrstiti direktno na odgovarajuću čeličnu ili željeznu površinu bez bušenja rupa, postavljanja vijaka ili dodavanja trajnog montažnog nosača.

To je korisno oko rasklopnih postrojenja, električnih ormara i okvira mašina, gdje bušenje opreme nije poželjno.

Manje zauzetog podnog prostora

Tradicionalna uvlačiva barijera često koristi stub i podno postolje. Magnetna barijera koristi postojeću metalnu konstrukciju kao mjesto za montažu.

To može biti korisno u uskim prolazima rasklopnih postrojenja, električnim prostorijama, ulazima i skladišnim prolazima, gdje bi podno postolje zauzimalo dragocjen prostor za kretanje.

Jednostavno premještanje

Kada se mjesto održavanja promijeni, kućište se može premjestiti na drugu odgovarajuću magnetnu površinu.

Prije izvlačenja trake uvijek provjerite da nova tačka montaže osigurava stabilno magnetno držanje.

Kako funkcioniše magnetna uvlačiva barijera?

Magnetni nosač na poleđini

Magnetni nosač na poleđini drži kućište barijere uz kompatibilnu čeličnu ili željeznu površinu.

Na stvarnu čvrstoću držanja mogu uticati:

• Vrsta metala
• Površinski premaz
• Debljina čelika
• Ravnost površine
• Prašina, ulje ili onečišćenje
• Zategnutost trake
• Bočno opterećenje

Za projektne narudžbe, praktičan način potvrde prikladnosti je ispitivanje uzorka na stvarnoj površini za montažu.

Uvlačiva najlonska traka od 5 m

Najlonska traka od 5 m može se izvući samo onoliko koliko je potrebno za radno područje.

Nakon upotrebe traka se uvlači u ABS kućište, što pomaže da sistem ostane uredan i spreman za naredni posao održavanja.

Quick-Connect interfejs

Kraj trake i kućište imaju Quick-Connect interfejs za kompatibilne priključne tačke i raspored s više jedinica.

Ako jedna jedinica od 5 m nije dovoljna, nekoliko kompatibilnih barijera može se povezati u sekcije u skladu s mjestima za montažu i rasporedom lokacije.

To ne treba tumačiti kao mogućnost neograničenog produžavanja. Stvarni raspored i dalje zavisi od magnetnog držanja, zategnutosti trake i uslova na radnom mjestu.

ABS kućište

ABS kućište štiti najlonsku traku, oprugu i mehanizam za uvlačenje tokom uobičajenog transporta, skladištenja i ponovljene upotrebe.

Reflektirajući element upozorenja

Reflektirajući element upozorenja olakšava uočavanje barijere pri slabom ili promjenjivom osvjetljenju.

Poboljšava vizuelnu uočljivost, ali ne treba tvrditi da ispunjava određenu klasu reflektivnosti za saobraćaj ako za odabrani proizvod ne postoje odgovarajući rezultati ispitivanja.

Koje površine su kompatibilne s magnetnom barijerom?

Proizvod pravilno funkcioniše samo kada montažna površina pruža dovoljnu magnetnu privlačnu silu da kućište ostane stabilno.

Površine koje su obično pogodne za procjenu

• Ormar od ugljičnog čelika
• Kućište čeličnog rasklopnog postrojenja
• Čelični okvir mašine
• Čelični regal
• Željezna konstrukcija
• Kompatibilna čelična vrata / okvir vrata
• Čelični stub

Površine koje je potrebno prvo ispitati

• Lakirani čelik
• Čelik s praškastim premazom
• Tanki čelični paneli
• Zakrivljene metalne površine
• Određene vrste nehrđajućeg čelika

Nehrđajući čelik je posebno važno provjeriti jer različite vrste imaju različita magnetna svojstva. „Nehrđajući čelik“ ne znači automatski da će magnet dobro držati.

Površine koje uglavnom nisu pogodne za magnetno pričvršćivanje

• Aluminij
• Plastika
• FRP
• Drvo
• Staklo
• Beton

Ako niste sigurni koja je montažna površina, pošaljite nam podatke o materijalu ili isprobajte uzorak na stvarnoj opremi prije naručivanja većih količina.

Zašto koristiti traku upozorenja širine 6 cm?

Traka širine 6 cm pruža više vidljivog prostora za informacije upozorenja nego uska traka.

Uobičajene poruke upozorenja mogu uključivati:

• OPASNOST
• OPREZ
• ZABRANJEN PRISTUP
• ZABRANJEN ULAZ
• SAMO ZA OVLAŠTENO OSOBLJE
• ELEKTRIČNI RADOVI U TOKU
• ODRŽAVANJE U TOKU

Šira traka pruža i više prostora za oznake projekta, logotipe kompanija i višejezični tekst upozorenja.

Širina od 6 cm predstavlja specifikaciju dizajna proizvoda. Ne treba automatski tvrditi da je to obavezna širina prema određenom sigurnosnom standardu.

Gdje je traka od 5 m najpogodnija?

Uvlačiva traka od 5 m prvenstveno je namijenjena za lokalizovanu privremenu kontrolu pristupa, a ne za označavanje dugih perimetara.

Tipične lokacije uključuju:

• Radno područje električnog ormara
• Polje rasklopnog postrojenja
• Ulaz
• Kratki hodnik
• Zona pregleda opreme
• Skladišni prolaz
• Lokalizovano područje održavanja

Ako je potrebna granica znatno duža od one koju jedna jedinica može praktično pokriti, koristite dodatne tačke za montažu ili više kompatibilnih barijera umjesto da previše zatežete jednu traku.

Magnetna uvlačiva barijera naspram trake upozorenja u kućištu

Ako je za vaš projekat potrebna znatno duža prenosiva granica upozorenja, pogledajte naškolut trake upozorenja u kućištu.

Magnetna barijera naspram uvlačive barijere sa podnim stubom

Magnetni dizajn najbolje funkcioniše tamo gdje su već dostupne pouzdane čelične tačke za montažu. Za otvorene prostore bez odgovarajuće metalne konstrukcije, praktičnija može biti barijera s podnim stubom ili neki drugi sistem barijera.

Prilagođeni tekst upozorenja, logotip i višejezična štampa

JINPOWER omogućava sitotisak poruka upozorenja, logotipa kompanija i oznaka projekta na traku.

Prilagođavanje može uključivati:

• Tekst upozorenja
• Logotip kompanije
• Naziv komunalnog preduzeća / izvođača radova
• Naziv odjela
• Oznaku projekta
• Identifikaciju imovine
• Upozorenje na lokalnom jeziku
• Dvojezični / višejezični raspored

Prije proizvodnje potvrdite pozadinu trake, boju teksta, veličinu fonta, veličinu logotipa, dužinu poruke upozorenja i položaj štampe.

Glavne primjene

Održavanje trafostanica i rasklopnih postrojenja

U trafostanicama i prostorijama rasklopnih postrojenja često je potrebno privremeno ograničiti pristup tokom inspekcije, ispitivanja, održavanja ili servisiranja opreme.

Kada su dostupni odgovarajući čelični elementi rasklopnog postrojenja ili ormari, magnetno kućište može stvoriti privremenu vizuelnu granicu bez postavljanja zasebnog podnog stuba.

Održavanje električne opreme

Barijera se može koristiti oko prekidača, električnih ormara, pomoćne opreme transformatora i upravljačkih panela radi vizuelnog označavanja područja održavanja.

Može podržati procedure Dozvole za rad, signalizacije održavanja i kontrole pristupa lokaciji, ali ne zamjenjuje električnu izolaciju.

Industrijsko održavanje

U fabrikama i radionicama magnetne barijere mogu se koristiti oko privremenih obustava rada, pregleda mašina i zona popravke kada su dostupne odgovarajuće čelične konstrukcije.

Skladišni i logistički prostori

Proizvod se može koristiti za privremeno označavanje pješačkih zona tokom popravke regala, održavanja prolaza, pregleda utovarnih prostora ili servisiranja opreme.

Nije namijenjen za fizičko zaustavljanje viljuškara, vozila ili druge pokretne opreme.

Ulazi i hodnici

Čelični okviri vrata, ormari i druge odgovarajuće tačke za montažu čine magnetnu barijeru korisnom za privremenu kontrolu pristupa ulazima i hodnicima.

Kako koristiti magnetne barijere uz LOTO?

Magnetna barijera može vizuelno označiti područje održavanja ili Lockout / Tagout, ali sama po sebi nije LOTO uređaj.

Ne može zamijeniti:

• Izolaciju energije
• Bravu
• Oznaku
• Provjeru izolacije energije
• Dozvolu za rad
• Procedure kontrole pristupa ovlaštenom osoblju

Njena uloga je da drugim zaposlenima olakša prepoznavanje već utvrđenog ograničenog područja ili područja održavanja.

Upotreba u zatvorenom i na otvorenom

Proizvod je prikladan za privremene barijere u zatvorenom prostoru, a može se razmotriti i za privremenu upotrebu na otvorenom kada to uslovi lokacije dopuštaju.

Za upotrebu na otvorenom provjerite:

• Vjetar
• Kišu i vlagu
• Stanje površine za montažu
• Onečišćenje čelične površine
• Raspon trake
• Bočno opterećenje
• Izloženost temperaturi
• Kretanje osoblja i vozila

Bez konkretnih podataka o ispitivanju uticaja okoline, proizvod ne treba automatski opisivati kao trajnu barijeru za sve vremenske uslove na otvorenom.

Zašto su važni zategnutost trake i vjetar?

Dok se traka od 5 m izvlači, ona stvara bočno opterećenje na magnetno kućište i priključne tačke.

Vjetar, slučajan kontakt ili prevelika zategnutost trake mogu povećati to opterećenje.

Izbjegavajte:

• Prekomjerno zatezanje trake
• Upotrebu slabe ili premale čelične površine za montažu
• Duge nepodržane raspone pri jakom vjetru
• Naslanjanje osoblja na traku
• Vješanje alata ili drugih tereta na traku
• Kontakt viljuškara ili vozila s barijerom

Za veće površine koristite više odgovarajućih tačaka za montažu ili više jedinica barijere, umjesto da jednu traku koristite kao uže pod velikom zategnutošću.

Šta ova magnetna barijera ne može učiniti

Čak i kada na traci piše „OPASNOST“ ili „ZABRANJEN PRISTUP“, njena efikasnost i dalje zavisi od toga da se osoblje pridržava pravila kontrole pristupa na lokaciji. Ona fizički ne sprečava ulazak kao zaštitna ograda ili zaključana barijera.

Šta treba provjeriti prije upotrebe?

Provjerite magnetnu bazu

• Provjerite da magnet nije labav ili vidljivo oštećen
• Uklonite veće količine prašine, ulja ili nečistoća s montažne površine
• Provjerite da kućište pravilno naliježe na površinu
• Prije izvlačenja trake provjerite da je magnetno držanje stabilno

Pregledajte najlonsku traku

• Raščupani rubovi
• Posjekotine
• Istrošeni rubovi
• Jako onečišćenje
• Nečitljiv tekst upozorenja

Provjerite mehanizam za uvlačenje

Provjerite da se traka glatko izvlači i uvlači bez ozbiljnog zaglavljivanja, nepravilnog kretanja ili nekontrolisanog trzaja pri uvlačenju.

Pregledajte Quick-Connect spojnicu

Provjerite ima li pukotina, deformacija ili očiglednog habanja i uvjerite se da spojnica sigurno drži kada je povezana.

Pregledajte ABS kućište

Provjerite ima li ozbiljnih pukotina, oštećenja usljed udara ili deformacija koje mogu ometati unutrašnji mehanizam za uvlačenje.

Pregledajte reflektirajući element upozorenja

Ako je reflektirajući element ozbiljno oštećen, nedostaje ili je jako onečišćen, procijenite da li su potrebni popravka ili zamjena u skladu sa zahtjevima lokacije u pogledu vidljivosti.

Čišćenje, skladištenje i održavanje

• Nakon upotrebe glatko uvucite traku
• Nemojte uvlačiti jako onečišćenu traku u kućište
• Prije skladištenja uklonite blato, ulje ili hemikalije
• Prije dugotrajnog skladištenja provjerite da je traka suha
• Održavajte magnetnu montažnu površinu čistom
• Zaštitite kućište od jakih udaraca i pada
• Nemojte vješati alate ili druge terete na traku
• Izbjegavajte da traka duže vrijeme bude nepotrebno zategnuta
• Zaštitite Quick-Connect interfejs od oštećenja

Kada magnetnu barijeru treba povući iz upotrebe?

Prestanite koristiti barijeru i pregledajte je ako više ne može stvarati stabilnu i jasno vidljivu privremenu granicu.

Uobičajeni razlozi uključuju:

• Magnetna baza ne može se sigurno pričvrstiti
• Magnet je labav ili oštećen
• Najlonska traka je ozbiljno pocijepana ili raščupana
• Poruka upozorenja više se ne može jasno pročitati
• Mehanizam za uvlačenje se često zaglavljuje
• Traka se ne može pravilno uvući
• Quick-Connect spojnica više ne ostvaruje pouzdan spoj
• ABS kućište ima ozbiljne pukotine
• Proizvod je pretrpio ozbiljan udar
• Barijera više ne ispunjava zahtjeve lokacije za kontrolu pristupa

Kontrolna lista za prijem magnetne barijere

JINPOWER kontrole prije otpreme

Za narudžbe komunalnih preduzeća, EPC kompanija, industrijskih kupaca i distributera, inspekcija prije otpreme usmjerena je na potvrdu da stvarna barijera odgovara odobrenim zahtjevima narudžbe.

• Širina trake 6 cm
• Dužina uvlačive trake 5 m
• Stanje najlonske trake
• Stanje magnetne baze
• Funkcija uvlačenja
• Funkcija Quick-Connect spoja
• ABS kućište
• Reflektirajući element upozorenja
• Prilagođeni štampani tekst i logotip
• Količina
• Pakovanje

Za prilagođene narudžbe, grafičko rješenje upozorenja — uključujući pozadinu trake, tekst, logotip, jezik i položaj štampe — treba odobriti prije masovne proizvodnje.

Projektne i OEM opcije

U zavisnosti od potvrđenih zahtjeva narudžbe, JINPOWER može razmotriti:

• Tekst upozorenja
• Logotip kompanije
• Naziv projekta
• Oznaku odjela
• Jednojezični / višejezični raspored
• Sitotisak
• Oznaku projekta
• Pakovanje
• Veleprodajnu količinu

Kako odabrati JINPOWER proizvode za sigurnosna upozorenja

Pogledajte kompletnu ponudutraka za sigurnosna upozorenjaza različite primjene u radnim područjima i upozoravanja u komunalnim sistemima.

Za duže privremene granice pogledajte naškolut trake upozorenja u kućištu.

Za projekte podzemnih kablova i komunalne infrastrukture pogledajte našupodzemnu traku upozorenja.

Zašto odabrati JINPOWER magnetne uvlačive sigurnosne barijere?

Namijenjene za električna i industrijska radna mjesta

JINPOWER ovaj proizvod namjenjuje trafostanicama, održavanju električnih instalacija, industrijskim postrojenjima i drugim radnim područjima u kojima je redovno potrebna privremena kontrola pristupa.

Jasne specifikacije proizvoda

Najlonska traka širine 6 cm, uvlačiva dužina od 5 m, magnetno pričvršćivanje, ABS kućište i Quick-Connect interfejs olakšavaju kupcima procjenu proizvoda u odnosu na stvarni raspored lokacije.

Višekratno upravljanje radnim područjem

U objektima u kojima se često obavljaju održavanje i ograničavanje pristupa, uvlačiva barijera može smanjiti potrebu za ponovnim postavljanjem i odlaganjem privremene trake upozorenja.

Prilagođena sigurnosna komunikacija

Prilagođeni tekst, logotipi i višejezična štampa omogućavaju da traka spoji privremeno upravljanje područjem s jasnom sigurnosnom komunikacijom na radnom mjestu.

Šta treba navesti u RFQ-u?

Često postavljana pitanja

Da li je magnetna traka upozorenja isto što i obična traka upozorenja?

Ne. Proizvod na ovoj stranici je magnetna uvlačiva sigurnosna barijera s magnetnim kućištem, uvlačivom najlonskom trakom od 5 m i Quick-Connect interfejsom. Obična traka upozorenja obično se isporučuje kao dugačka odmotana traka ili traka u rolni.

Može li se magnetna barijera pričvrstiti na bilo koji metal?

Ne. Prvenstveno je namijenjena za čelične ili željezne površine s odgovarajućim magnetnim svojstvima. Aluminij i mnogi nemagnetni materijali nisu pogodni, a neke vrste nehrđajućeg čelika također imaju malu ili nikakvu magnetnu privlačnost.

Kolika je maksimalna dužina trake?

Trenutna konfiguracija proizvoda koristi uvlačivu traku od 5 m. Praktični radni raspon i dalje treba odabrati u skladu s montažnom površinom, zategnutošću trake i uslovima na lokaciji.

Može li se povezati više magnetnih barijera?

Da. Quick-Connect interfejs omogućava povezivanje kompatibilnih jedinica radi stvaranja većih privremenih granica. Pri određivanju stvarnog rasporeda i dalje treba uzeti u obzir magnetne tačke montaže, zategnutost trake i uslove na radnom mjestu.

Može li se koristiti u trafostanici?

Da, za odgovarajuće održavanje, inspekciju i privremena ograničena područja. Riječ je o opremi za vizuelnu kontrolu pristupa koja ne pruža električnu izolaciju i ne zamjenjuje izolaciju, uzemljenje ili ličnu zaštitnu opremu za rad s električnom energijom.

Može li se koristiti kao LOTO barijera?

Može vizuelno označiti LOTO područje ili područje održavanja, ali sama po sebi nije Lockout / Tagout uređaj i ne može zamijeniti postupke zaključavanja, označavanja ili izolacije energije.

Može li zaustaviti viljuškare ili vozila?

Ne. Namijenjena je za vizuelno upozoravanje i usmjeravanje pristupa pješaka, a ne za zaštitu od udara vozila ili kao zaštitna barijera protiv sudara.

Može li se koristiti na otvorenom?

Može se razmotriti za privremenu upotrebu na otvorenom u odgovarajućim uslovima, ali treba provjeriti vjetar, kišu, stanje magnetne površine, raspon trake i izloženost vremenskim uslovima. Ne treba je automatski smatrati trajnom barijerom za sve vremenske uslove.

Mogu li se prilagoditi tekst upozorenja i logotip?

Da. JINPOWER omogućava sitotisak teksta upozorenja, logotipa i oznaka projekta, uključujući jednojezične i višejezične rasporede.

Zašto jednostavno ne koristiti jednokratnu traku upozorenja?

Jednokratna traka upozorenja može biti dobar izbor za jednokratne primjene ili vrlo velike privremene zone. Magnetna uvlačiva barijera korisnija je tamo gdje je potrebno često otvarati, zatvarati i označavati ista radna područja.

Zatražite informacije i cijene magnetne uvlačive sigurnosne barijere

Ako nabavljate magnetne uvlačive sigurnosne barijere za trafostanice, održavanje električnih instalacija, industrijska postrojenja, skladišta, EPC projekte ili distribuciju sigurnosne opreme, pošaljite kompaniji JINPOWER konkretne podatke o radnom mjestu, umjesto da tražite samo „cijenu magnetne trake upozorenja“.

Navedite materijal površine za montažu, potreban raspon barijere, količinu, uslove u zatvorenom ili na otvorenom, tekst upozorenja, jezik, zahtjeve za logotip, grafičko rješenje i zahtjeve za pakovanje.

Ako niste sigurni da li čelična površina na lokaciji pruža dovoljnu magnetnu silu držanja, pošaljite podatke o materijalu površine i fotografije ili prvo isprobajte uzorak. JINPOWER zatim može potvrditi da li je magnetna uvlačiva sigurnosna barijera prikladna za primjenu.
