Основні переваги

• Багаторазова висувна страхувальна стрічка довжиною 5 м
• Потовщена нейлонова стрічка шириною 6 см
• Магнітне кріплення з тильного боку для сумісних сталевих або залізних поверхонь
• Свердління не потрібне
• Окрема підлогова стійка не потрібна
• Корпус з ABS захищає стрічку та механізм змотування
• Світловідбивний попереджувальний елемент для кращої візуальної помітності
• Інтерфейс Quick-Connect для сумісних точок з’єднання або конфігурацій із кількох блоків
• Нанесення попереджувального тексту, логотипа та позначення проєкту методом шовкографії
• Підходить для підстанцій, технічного обслуговування електрообладнання, промислових об’єктів, складів і тимчасових робочих зон

Короткі технічні характеристики

Короткий посібник із вибору

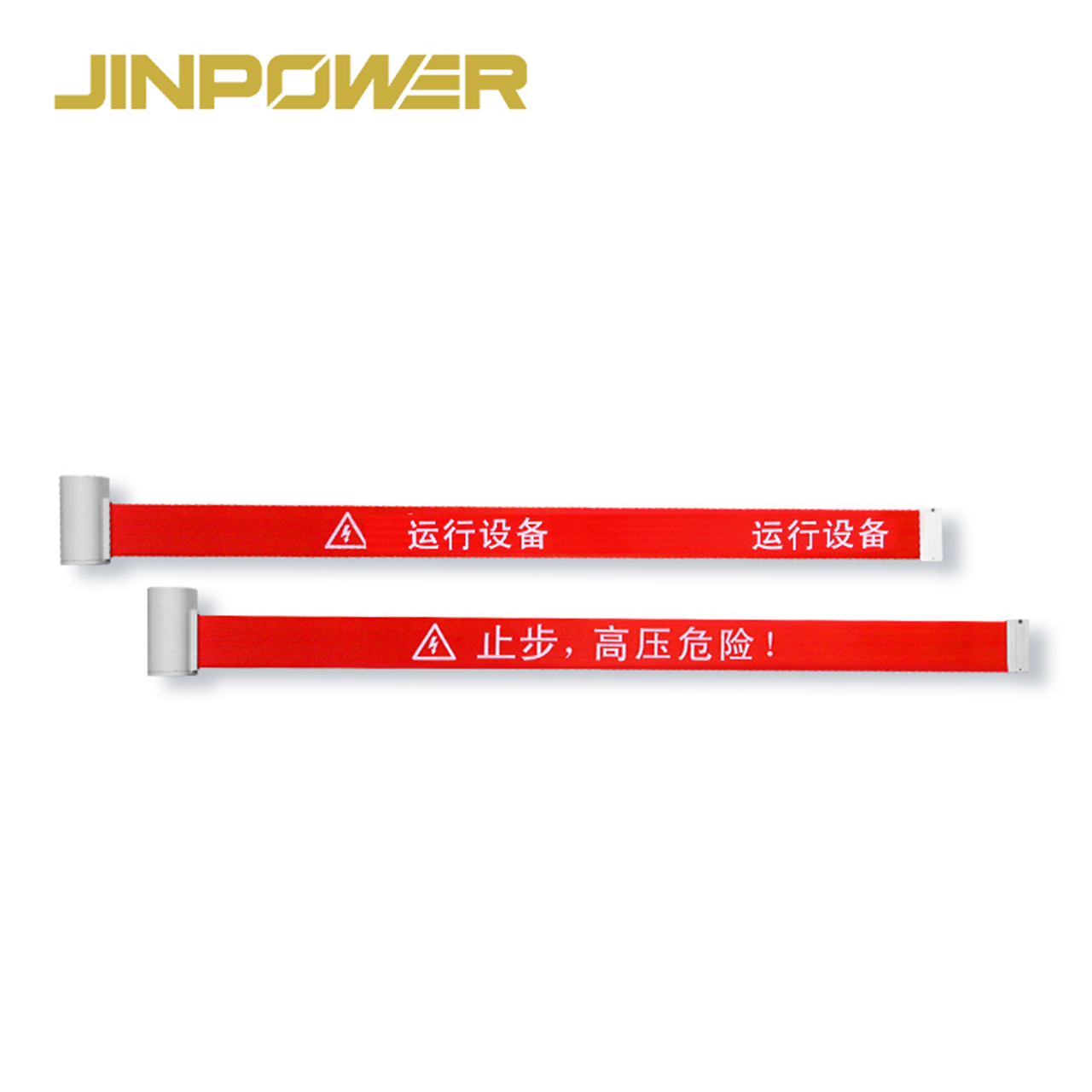

Що таке магнітний висувний бар’єр безпеки?

Магнітний висувний бар’єр безпеки — це багаторазовий пристрій для візуального контролю доступу, який поєднує магнітну основу кріплення з висувною попереджувальною стрічкою.

Замість того щоб обв’язувати шафи, стовпи чи обладнання одноразовою попереджувальною стрічкою, корпус можна безпосередньо прикріпити до відповідної сталевої поверхні. Коли потрібно обмежити доступ до робочої зони, стрічку витягують, а після завершення робіт вона змотується назад у корпус.

Завдяки цьому виріб особливо корисний на об’єктах, де регулярно проводяться технічне обслуговування, огляди та тимчасове обмеження доступу.

Основні функції:

• Створення тимчасового візуального розмежування
• Повідомлення персоналу про обмеження доступу до зони
• Позначення зон технічного обслуговування, огляду та ремонту
• Тимчасове спрямування пішохідного руху

Цей виріб призначений переважно для візуального та поведінкового контролю доступу, а не є конструкційним захисним бар’єром.

Навіщо використовувати магнітне кріплення?

Монтаж без інструментів

Магнітне кріплення з тильного боку можна встановити безпосередньо на відповідну сталеву або залізну поверхню без свердління отворів, встановлення гвинтів чи монтажу постійного кронштейна.

Це зручно біля комутаційного обладнання, електричних шаф і рам машин, де небажано свердлити обладнання.

Менше зайнятого місця на підлозі

Для традиційного висувного бар’єра часто потрібні стійка та підлогова основа. Магнітний бар’єр використовує наявну металеву конструкцію як точку кріплення.

Це може бути корисним у вузьких проходах між комутаційним обладнанням, електрощитових, дверних отворах і складських проходах, де підлогова стійка може займати цінний простір для пересування.

Легко переміщувати

Якщо місце проведення технічного обслуговування змінюється, корпус можна перенести на іншу відповідну магнітну поверхню.

Перед витягуванням стрічки завжди перевіряйте, чи забезпечує нова точка кріплення надійне магнітне утримання.

Як працює магнітний висувний бар’єр?

Магнітне кріплення з тильного боку

Магнітне кріплення з тильного боку утримує корпус бар’єра на сумісній сталевій або залізній поверхні.

На фактичну силу утримання можуть впливати:

• Тип металу
• Покриття поверхні
• Товщина сталі
• Рівність поверхні
• Пил, мастило або забруднення
• Натяг стрічки
• Бічне навантаження

Для проєктних замовлень доцільно перевірити силу утримання зразка на фактичній монтажній поверхні, щоб підтвердити придатність.

Висувна нейлонова стрічка довжиною 5 м

Нейлонову стрічку довжиною 5 м можна витягнути на відстань, необхідну для робочої зони.

Після використання стрічка змотується в корпус з ABS, що допомагає підтримувати систему в упорядкованому стані та готовності до наступних робіт з технічного обслуговування.

Інтерфейс Quick-Connect

На кінці стрічки та корпусі передбачено інтерфейс Quick-Connect для сумісних точок з’єднання та конфігурацій із кількох блоків.

Якщо одного блока зі стрічкою довжиною 5 м недостатньо, кілька сумісних бар’єрів можна розташувати окремими секціями відповідно до точок кріплення та планування об’єкта.

Це не означає можливості необмеженого подовження. Фактична конфігурація залежить від магнітного утримання, натягу стрічки та умов на робочому майданчику.

Корпус з ABS

Корпус з ABS захищає нейлонову стрічку, пружину та механізм змотування під час звичайного транспортування, зберігання та багаторазового використання.

Світловідбивний попереджувальний елемент

Світловідбивний попереджувальний елемент допомагає краще помічати бар’єр за слабкого або мінливого освітлення.

Він покращує візуальну помітність, але не слід стверджувати, що виріб відповідає певному класу світловідбивання для дорожнього руху, якщо для конкретної моделі немає відповідних результатів випробувань.

Які поверхні підходять для магнітного бар’єра?

Виріб працює належним чином лише тоді, коли монтажна поверхня забезпечує достатнє магнітне притягання для надійного утримання корпусу.

Поверхні, придатність яких зазвичай можна перевірити

• Шафа з вуглецевої сталі
• Корпус сталевого комутаційного обладнання
• Рама сталевого верстата
• Сталева стійка
• Залізна конструкція
• Сумісні сталеві двері / дверна рама
• Сталева колона

Поверхні, які слід попередньо перевірити

• Фарбована сталь
• Сталь з порошковим покриттям
• Тонкі сталеві панелі
• Криволінійні металеві поверхні
• Деякі марки нержавіючої сталі

Нержавіючу сталь особливо важливо перевірити, оскільки різні марки мають різні магнітні властивості. Сам факт, що матеріал є «нержавіючою сталлю», не гарантує надійного утримання магнітом.

Загалом непридатні для магнітного кріплення поверхні

• Алюміній
• Пластик
• FRP
• Деревина
• Скло
• Бетон

Якщо ви не впевнені щодо монтажної поверхні, надішліть нам інформацію про матеріал або перевірте зразок на реальному обладнанні перед розміщенням гуртового замовлення.

Навіщо потрібна попереджувальна стрічка шириною 6 см?

Стрічка шириною 6 см надає більше видимого простору для попереджувальної інформації, ніж вузький ремінь.

Типові попереджувальні написи:

• НЕБЕЗПЕКА
• ОБЕРЕЖНО
• СТОРОННІМ ВХІД ЗАБОРОНЕНО
• НЕ ВХОДИТИ
• ЛИШЕ ДЛЯ УПОВНОВАЖЕНОГО ПЕРСОНАЛУ
• ТРИВАЮТЬ ЕЛЕКТРОТЕХНІЧНІ РОБОТИ
• ТРИВАЄ ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ

Ширша стрічка також надає більше місця для позначення проєкту, логотипів компанії та багатомовних попереджувальних написів.

Ширина 6 см є технічною характеристикою конструкції виробу. Її не слід автоматично вважати обов’язковою шириною, установленою певним стандартом безпеки.

Для яких ділянок найкраще підходить стрічка довжиною 5 м?

Висувна стрічка довжиною 5 м призначена переважно для локального тимчасового обмеження доступу, а не для позначення периметра на великій відстані.

Типові ділянки:

• Робоча зона біля електричної шафи
• Секція комутаційного обладнання
• Дверний отвір
• Короткий коридор
• Зона огляду обладнання
• Складський прохід
• Локальна зона технічного обслуговування

Якщо потрібна межа значно довша, ніж може охопити один блок, використовуйте додаткові точки кріплення або кілька сумісних бар’єрів, а не натягуйте одну стрічку надмірно.

Магнітний висувний бар’єр і попереджувальна стрічка в касеті

Якщо для вашого проєкту потрібне значно довше переносне попереджувальне огородження, перегляньте нашрулон попереджувальної стрічки в касеті.

Магнітний бар’єр і висувний бар’єр на підлоговій стійці

Магнітна конструкція найкраще підходить для місць, де вже є надійні сталеві точки кріплення. Для відкритих ділянок без відповідних металевих конструкцій практичнішим може бути бар’єр на підлоговій стійці або інша система бар’єрів.

Індивідуальний попереджувальний текст, логотип і багатомовний друк

JINPOWER пропонує нанесення попереджувальних написів, логотипів компаній і позначень проєктів на стрічку методом шовкографії.

Індивідуальне оформлення може включати:

• Попереджувальний текст
• Логотип компанії
• Назву комунального підприємства / підрядника
• Назву відділу
• Ідентифікатор проєкту
• Ідентифікацію активу
• Попередження місцевою мовою
• Двомовне / багатомовне оформлення

Перед виробництвом узгодьте колір фону стрічки, колір тексту, розмір шрифту, розмір логотипа, довжину попереджувального напису та місце друку.

Основні сфери застосування

Технічне обслуговування підстанцій і комутаційного обладнання

Підстанції та приміщення з комутаційним обладнанням часто потребують тимчасового обмеження доступу під час огляду, випробувань, технічного обслуговування або ремонту обладнання.

Якщо вже є відповідне сталеве комутаційне обладнання або шафи, магнітний корпус дає змогу створити тимчасове візуальне огородження без окремої підлогової стійки.

Технічне обслуговування електрообладнання

Бар’єр можна використовувати біля вимикачів, електричних шаф, допоміжного обладнання трансформаторів і панелей керування, щоб візуально позначити зону технічного обслуговування.

Він може доповнювати процедури наряду-допуску, позначення технічного обслуговування та контролю доступу на об’єкті, але не замінює електричне від’єднання.

Технічне обслуговування промислового обладнання

На заводах і в майстернях магнітні бар’єри можна використовувати навколо зон тимчасового зупинення обладнання, огляду машин і ремонту, якщо є відповідні сталеві конструкції.

Складські та логістичні зони

Виріб можна використовувати для тимчасового позначення пішохідних зон під час ремонту стелажів, обслуговування проходів, огляду зон завантаження або ремонту обладнання.

Він не призначений для фізичної зупинки навантажувачів, транспортних засобів або іншого рухомого обладнання.

Дверні отвори та коридори

Сталеві дверні рами, шафи та інші відповідні точки кріплення роблять магнітний бар’єр зручним для тимчасового контролю доступу до дверних отворів і коридорів.

Як використовувати магнітні бар’єри разом із LOTO?

Магнітний бар’єр може візуально позначати зону технічного обслуговування або Lockout / Tagout, але сам по собі він не є пристроєм LOTO.

Він не замінює:

• Ізоляцію джерел енергії
• Замок
• Бирку
• Перевірку відсутності енергії
• Наряд-допуск
• Процедури контролю доступу уповноваженого персоналу

Його призначення — допомогти іншим працівникам помітити вже визначену зону обмеженого доступу або технічного обслуговування.

Використання в приміщенні та надворі

Виріб добре підходить для тимчасових бар’єрів у приміщенні. Його також можна використовувати тимчасово надворі, якщо умови на об’єкті це дозволяють.

Для використання надворі перевірте:

• Вітер
• Дощ і вологу
• Стан монтажної поверхні
• Забруднення сталевої поверхні
• Довжину прольоту стрічки
• Бічне навантаження
• Вплив температури
• Рух людей і транспортних засобів

Без конкретних даних екологічних випробувань виріб не слід автоматично описувати як постійний всепогодний бар’єр для використання надворі.

Чому важливі натяг стрічки та вітер?

Під час витягування стрічки довжиною до 5 м на магнітний корпус і точки з’єднання діє бічне навантаження.

Вітер, випадковий контакт або надмірний натяг стрічки можуть збільшити це навантаження.

Не допускайте:

• Надмірного натягування стрічки
• Використання слабкої або замалої сталевої монтажної поверхні
• Довгих прольотів без опори за сильного вітру
• Спирання людей на стрічку
• Підвішування інструментів чи інших вантажів на стрічку
• Контакту навантажувачів або транспортних засобів із бар’єром

Для більших зон використовуйте кілька відповідних точок кріплення або кілька бар’єрів замість того, щоб використовувати одну стрічку як канат, натягнутий із великим зусиллям.

Чого не може магнітний бар’єр

Навіть якщо на стрічці написано «НЕБЕЗПЕКА» або «СТОРОННІМ ВХІД ЗАБОРОНЕНО», ефективність бар’єра все одно залежить від дотримання персоналом правил контролю доступу на об’єкті. Він фізично не перешкоджає проникненню, як поручень або замкнений бар’єр.

Що потрібно перевірити перед використанням?

Перевірте магнітну основу

• Переконайтеся, що магніт не ослаблений і не має видимих пошкоджень
• Видаліть із монтажної поверхні значну кількість пилу, мастила або інших забруднень
• Переконайтеся, що корпус правильно прилягає до поверхні
• Перед витягуванням стрічки перевірте надійність магнітного утримання

Огляньте нейлонову стрічку

• Розтріпані волокна
• Порізи
• Зношення країв
• Сильне забруднення
• Нечіткий попереджувальний текст

Перевірте механізм змотування

Переконайтеся, що стрічка плавно витягується та змотується без сильного заклинювання, ненормального руху чи неконтрольованого змотування.

Перевірте швидкороз’ємне з’єднання

Перевірте відсутність тріщин, деформацій або помітного зношення та переконайтеся, що з’єднувач надійно фіксується після з’єднання.

Огляньте корпус з ABS

Перевірте відсутність значних тріщин, пошкоджень від ударів або деформацій, які можуть заважати роботі внутрішнього механізму змотування.

Перевірте світловідбивний попереджувальний елемент

Якщо світловідбивний елемент сильно пошкоджений, відсутній або значно забруднений, визначте, чи потрібен ремонт або заміна з огляду на вимоги об’єкта до видимості.

Очищення, зберігання та технічне обслуговування

• Після використання плавно змотайте стрічку
• Не змотуйте в корпус сильно забруднену стрічку
• Перед зберіганням видаліть бруд, мастило або хімічні речовини
• Перед тривалим зберіганням переконайтеся, що стрічка суха
• Підтримуйте чистоту магнітної монтажної поверхні
• Захищайте корпус від сильних ударів і падіння
• Не підвішуйте на стрічку інструменти чи інші вантажі
• Не залишайте стрічку надовго під зайвим натягом
• Захищайте інтерфейс Quick-Connect від пошкоджень

Коли потрібно припинити використання магнітного бар’єра?

Припиніть використання бар’єра та огляньте його, якщо він більше не може створювати надійне й чітко помітне тимчасове розмежування.

Типові причини:

• Магнітна основа не закріплюється надійно
• Магніт ослаблений або пошкоджений
• Нейлонова стрічка сильно порвана або розтріпана
• Попереджувальний напис більше не читається чітко
• Механізм змотування регулярно заклинює
• Стрічка не змотується належним чином
• Швидкороз’ємне з’єднання більше не працює надійно
• Корпус з ABS має значні тріщини
• Виріб зазнав сильного удару
• Бар’єр більше не відповідає вимогам об’єкта щодо контролю доступу

Контрольний список приймання магнітного бар’єра покупцем

Перевірки JINPOWER перед відвантаженням

Для замовлень комунальних підприємств, EPC-підрядників, промислових компаній і дистриб’юторів передвідвантажувальна перевірка зосереджена на тому, щоб фактичний бар’єр відповідав затвердженим вимогам до замовлення.

• Ширина стрічки 6 см
• Довжина висувної стрічки 5 м
• Стан нейлонової стрічки
• Стан магнітної основи
• Функція змотування
• Функція Quick-Connect
• Корпус з ABS
• Світловідбивний попереджувальний елемент
• Індивідуальний друкований текст і логотип
• Кількість
• Пакування

Для індивідуальних замовлень макет попереджувального оформлення, зокрема фон стрічки, текст, логотип, мову та місце друку, слід затвердити до початку серійного виробництва.

Опції для проєктів і OEM

Відповідно до підтверджених вимог замовлення JINPOWER може обговорити:

• Попереджувальний текст
• Логотип компанії
• Назву проєкту
• Позначення відділу
• Одномовне / багатомовне оформлення
• Шовкографію
• Маркування проєкту
• Пакування
• Гуртову кількість

Як вибрати продукцію JINPOWER для попередження про небезпеку

Перегляньте повний асортиментпопереджувальних стрічок для безпекидля різних робочих зон і попереджень на комунальних об’єктах.

Для довших тимчасових огороджень перегляньте нашрулон попереджувальної стрічки в касеті.

Для проєктів із прокладання підземних кабелів і комунікацій перегляньтепопереджувальну стрічку для підземного прокладання.

Чому варто вибрати магнітні висувні бар’єри безпеки JINPOWER?

Розроблено для електротехнічних і промислових робочих майданчиків

JINPOWER пропонує цей виріб для підстанцій, технічного обслуговування електрообладнання, промислових об’єктів та інших робочих зон, де регулярно потрібен тимчасовий контроль доступу.

Чіткі технічні характеристики виробу

Нейлонова стрічка шириною 6 см, висувна довжина 5 м, магнітне кріплення, корпус з ABS та інтерфейс Quick-Connect допомагають покупцям оцінити виріб відповідно до фактичного планування об’єкта.

Багаторазове управління робочими зонами

На об’єктах, де часто проводяться технічне обслуговування та обмеження доступу, висувний бар’єр може зменшити потребу постійно встановлювати та утилізувати тимчасову попереджувальну стрічку.

Індивідуальне оформлення попереджень з безпеки

Індивідуальні тексти, логотипи та багатомовний друк дають змогу поєднати тимчасове управління зоною з чітким інформуванням про безпеку на робочому майданчику.

Яку інформацію слід включити до запиту цінової пропозиції?

Поширені запитання

Чи є магнітна попереджувальна стрічка тим самим, що й звичайна попереджувальна стрічка?

Ні. Виріб на цій сторінці — це магнітний висувний бар’єр безпеки з магнітним корпусом, висувною нейлоновою стрічкою довжиною 5 м та інтерфейсом Quick-Connect. Звичайна попереджувальна стрічка зазвичай постачається довгою, вільною або змотаною в рулон.

Чи можна закріпити магнітний бар’єр на будь-якому металі?

Ні. Він призначений переважно для сталевих або залізних поверхонь із відповідними магнітними властивостями. Алюміній і багато немагнітних матеріалів не підходять; деякі марки нержавіючої сталі також мають слабке або відсутнє магнітне притягання.

Яка максимальна довжина стрічки?

У поточній конфігурації виробу використовується висувна стрічка довжиною 5 м. Практичний робочий проліт усе одно слід визначати з огляду на монтажну поверхню, натяг стрічки та умови на об’єкті.

Чи можна з’єднати кілька магнітних бар’єрів?

Так. Інтерфейс Quick-Connect дає змогу з’єднувати сумісні блоки для створення більших тимчасових огороджень. Під час вибору конфігурації потрібно враховувати точки магнітного кріплення, натяг стрічки та умови на робочому майданчику.

Чи можна використовувати його на підстанції?

Так, для відповідних зон технічного обслуговування, огляду та тимчасового обмеження доступу. Це обладнання для візуального контролю доступу; воно не забезпечує електричної ізоляції та не замінює від’єднання, заземлення чи електрозахисні засоби індивідуального захисту.

Чи можна використовувати його як бар’єр LOTO?

Він може візуально позначати зону LOTO або технічного обслуговування, але сам по собі не є пристроєм Lockout / Tagout і не замінює процедури блокування, маркування чи ізоляції джерел енергії.

Чи може він зупинити навантажувачі або транспортні засоби?

Ні. Він призначений для візуального попередження та спрямування пішохідного руху, а не для зупинки транспортних засобів чи захисту від зіткнень.

Чи можна використовувати його надворі?

Його можна використовувати тимчасово надворі за відповідних умов, але слід враховувати вітер, дощ, стан магнітної поверхні, довжину прольоту стрічки та вплив навколишнього середовища. Не слід автоматично вважати його постійним всепогодним бар’єром.

Чи можна змінити попереджувальний текст і логотип?

Так. JINPOWER пропонує нанесення попереджувальних текстів, логотипів і позначень проєктів методом шовкографії, зокрема одномовні та багатомовні варіанти оформлення.

Чому б просто не використовувати одноразову попереджувальну стрічку?

Одноразова попереджувальна стрічка може бути хорошим вибором для одноразових робіт або дуже великих тимчасових огороджень. Магнітний висувний бар’єр зручніший там, де ті самі робочі зони потрібно регулярно відкривати, закривати та позначати.

Запитайте про характеристики та ціну магнітного висувного бар’єра безпеки

Якщо ви закуповуєте магнітні висувні бар’єри безпеки для підстанцій, технічного обслуговування електрообладнання, промислових об’єктів, складів, EPC-проєктів або дистрибуції обладнання безпеки, надішліть JINPOWER інформацію про фактичні умови на робочому майданчику, а не лише запит щодо «ціни на магнітну попереджувальну стрічку».

Надайте інформацію про монтажну поверхню, потрібну довжину огородження, кількість, умови використання в приміщенні чи надворі, попереджувальний текст, мову, вимоги до логотипа та макета, а також вимоги до пакування.

Якщо ви не впевнені, чи забезпечує сталева поверхня на об’єкті достатнє магнітне утримання, надішліть інформацію про матеріал поверхні та фотографії або спочатку випробуйте зразок. Тоді JINPOWER зможе підтвердити, чи підходить магнітний висувний бар’єр безпеки для вашого застосування.
