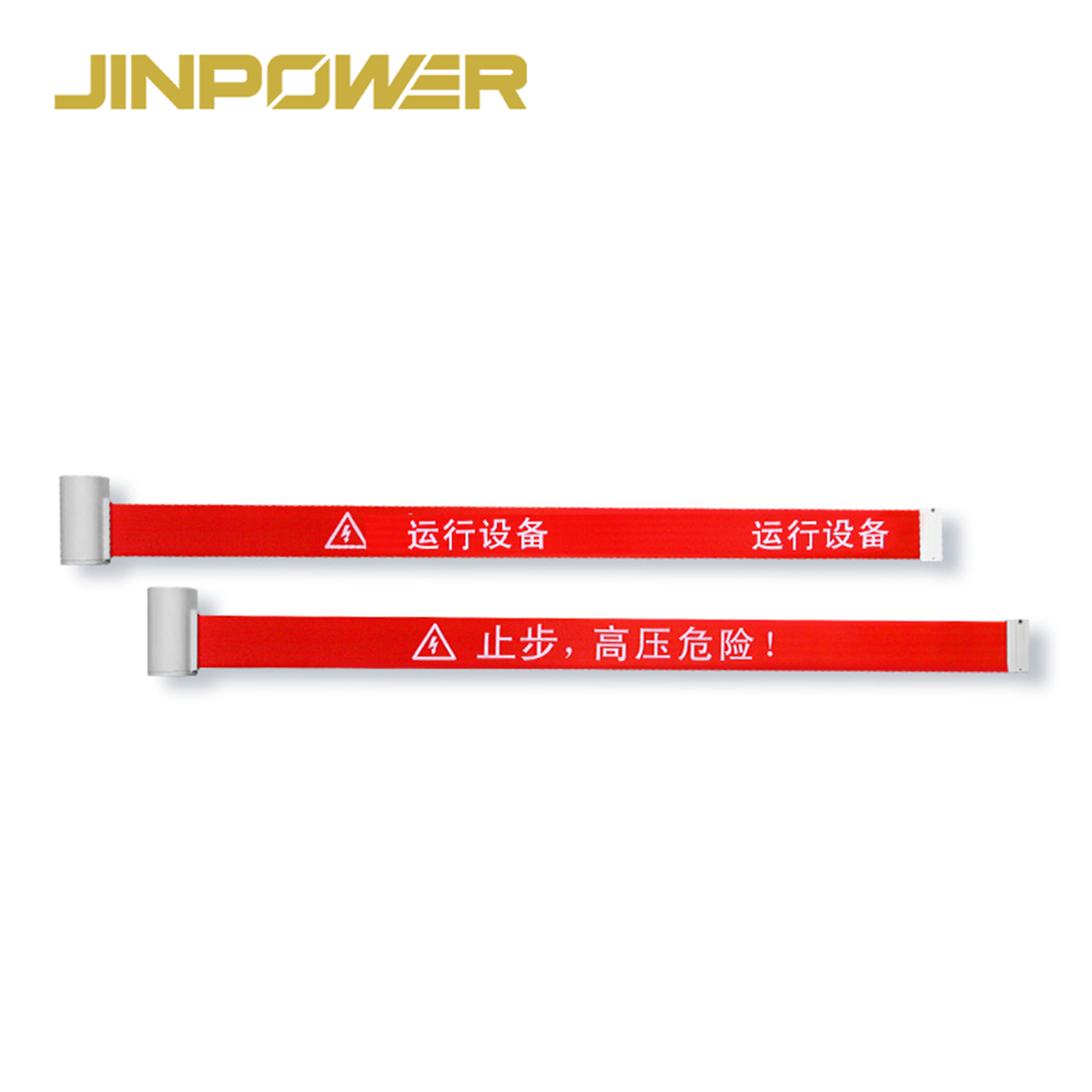

Основные характеристики продукта

• Многоразовое втягивающееся страховочное ограждение длиной 5 м
• Утолщенная нейлоновая лента шириной 6 см
• Магнитное крепление с обратной стороны для совместимых стальных или железных поверхностей
• Сверление не требуется
• Отдельная напольная стойка не требуется
• Корпус из ABS защищает ленту и механизм втягивания
• Светоотражающий предупреждающий элемент для лучшей визуальной идентификации
• Интерфейс Quick-Connect для совместимых точек соединения и компоновки нескольких устройств
• Нанесение предупреждающего текста, логотипа и идентификации проекта методом шелкографии
• Подходит для подстанций, обслуживания электрооборудования, промышленных объектов, складов и временных рабочих зон

Краткие технические характеристики

Краткое руководство по выбору

Что такое магнитное втягивающееся ограждение безопасности?

Магнитное втягивающееся ограждение безопасности — это многоразовое устройство визуального контроля доступа, сочетающее магнитное основание крепления с втягивающейся предупреждающей лентой.

Вместо того чтобы обвязывать шкафы, стойки или оборудование одноразовой предупреждающей лентой, корпус можно прикрепить непосредственно к подходящей стальной поверхности. Ленту вытягивают, когда необходимо ограничить доступ в рабочую зону, а после завершения работ она втягивается обратно в корпус.

Это делает изделие особенно полезным на объектах, где регулярно проводятся техническое обслуживание, инспекции и временное ограничение доступа.

Основные функции:

• Создание временной визуальной границы
• Информирование персонала об ограниченном доступе в зону
• Обозначение зон технического обслуживания, инспекции и ремонта
• Временное направление пешеходного движения

Это прежде всего средство визуального и поведенческого контроля доступа, а не конструктивное защитное ограждение.

Зачем использовать магнитное крепление?

Установка без инструментов

Магнитное крепление с обратной стороны можно установить непосредственно на подходящую стальную или железную поверхность без сверления отверстий, установки винтов или дополнительного стационарного кронштейна.

Это удобно рядом с распределительными устройствами, электрическими шкафами и рамами машин, где сверлить оборудование нежелательно.

Экономия места на полу

В традиционных втягивающихся ограждениях часто используются стойка и напольное основание. В магнитном ограждении в качестве точки крепления используется уже имеющаяся металлическая конструкция.

Это удобно в узких проходах между распределительными устройствами, электротехнических помещениях, дверных проемах и складских проходах, где напольная стойка может занимать ценное пространство для перемещения.

Простое перемещение

При изменении места проведения технического обслуживания корпус можно перенести на другую подходящую магнитную поверхность.

Перед вытягиванием ленты обязательно убедитесь, что новое место крепления обеспечивает надежное магнитное удержание.

Как работает магнитное втягивающееся ограждение?

Магнитное крепление с обратной стороны

Магнитное крепление удерживает корпус ограждения на совместимой стальной или железной поверхности.

На фактическую силу удержания могут влиять:

• Тип металла
• Покрытие поверхности
• Толщина стали
• Ровность поверхности
• Пыль, масло или загрязнения
• Натяжение ленты
• Боковая нагрузка

Для заказов по проектам практичным способом подтвердить пригодность является испытание удержания образца на фактической монтажной поверхности.

Втягивающаяся нейлоновая лента длиной 5 м

Нейлоновую ленту длиной 5 м можно вытянуть на расстояние, необходимое для рабочей зоны.

После использования лента втягивается в корпус из ABS, что помогает поддерживать систему в порядке и готовности к следующему техническому обслуживанию.

Интерфейс Quick-Connect

На конце ленты и корпусе предусмотрен интерфейс Quick-Connect для совместимых точек соединения и компоновки нескольких устройств.

Если одного устройства длиной 5 м недостаточно, несколько совместимых ограждений можно расположить секциями в соответствии с точками крепления и планировкой объекта.

Это не следует понимать как возможность неограниченного удлинения. Фактическая схема по-прежнему зависит от магнитного удержания, натяжения ленты и условий на рабочем месте.

Корпус из ABS

Корпус из ABS защищает нейлоновую ленту, пружину и механизм втягивания при обычной транспортировке, хранении и многократном использовании.

Светоотражающий предупреждающий элемент

Светоотражающий предупреждающий элемент помогает сделать ограждение более заметным при слабом или меняющемся освещении.

Он улучшает визуальную идентификацию, однако изделие не следует указывать как соответствующее определенному классу световозвращения для дорожного движения без соответствующих данных испытаний выбранной модели.

Какие поверхности подходят для магнитного ограждения?

Изделие работает должным образом только в том случае, если монтажная поверхность обеспечивает достаточное магнитное притяжение для надежного удержания корпуса.

Поверхности, пригодность которых обычно можно оценить

• Шкаф из углеродистой стали
• Корпус стального распределительного устройства
• Стальная рама машины
• Стеллаж из стали
• Железная конструкция
• Совместимая стальная дверь / дверная рама
• Стальная колонна

Поверхности, которые следует предварительно испытать

• Окрашенная сталь
• Сталь с порошковым покрытием
• Тонкие стальные панели
• Изогнутые металлические поверхности
• Некоторые марки нержавеющей стали

Особенно важно проверять нержавеющую сталь, поскольку разные марки обладают разными магнитными свойствами. Само обозначение «нержавеющая сталь» не означает, что магнит будет надежно удерживаться.

Поверхности, в целом непригодные для магнитного крепления

• Алюминий
• Пластик
• FRP
• Дерево
• Стекло
• Бетон

Если тип монтажной поверхности вызывает сомнения, сообщите нам сведения о материале или проверьте образец на реальном оборудовании до оформления оптового заказа.

Зачем нужна предупреждающая лента шириной 6 см?

Лента шириной 6 см предоставляет больше видимого пространства для предупреждающей информации, чем узкая лента.

Типичные предупреждающие надписи могут включать:

• ОПАСНОСТЬ
• ОСТОРОЖНО
• ПОСТОРОННИМ ВХОД ВОСПРЕЩЕН
• НЕ ВХОДИТЬ
• ТОЛЬКО ДЛЯ УПОЛНОМОЧЕННОГО ПЕРСОНАЛА
• ВЕДУТСЯ ЭЛЕКТРОТЕХНИЧЕСКИЕ РАБОТЫ
• ВЕДЕТСЯ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Более широкая лента также предоставляет больше места для обозначения проекта, логотипов компаний и многоязычных предупреждающих надписей.

Ширина 6 см является технической характеристикой изделия. Не следует автоматически утверждать, что такая ширина обязательна согласно конкретному стандарту безопасности.

Для каких задач лучше всего подходит лента длиной 5 м?

Втягивающаяся лента длиной 5 м предназначена главным образом для локального временного ограничения доступа, а не для обозначения протяженного периметра.

Типичные зоны применения:

• Рабочая зона у электрического шкафа
• Ячейка распределительного устройства
• Дверной проем
• Короткий коридор
• Зона инспекции оборудования
• Складской проход
• Локальная зона технического обслуживания

Если необходимая граница значительно длиннее, чем может удобно охватить одно устройство, используйте дополнительные точки крепления или несколько совместимых ограждений вместо чрезмерного натяжения одной ленты.

Магнитное втягивающееся ограждение и предупреждающая лента в корпусе

Если для вашего проекта требуется значительно более протяженная переносная предупреждающая граница, ознакомьтесь с нашимрулоном предупреждающей ленты в корпусе.

Магнитное ограждение и втягивающееся ограждение на напольной стойке

Магнитная конструкция лучше всего подходит для мест, где уже имеются надежные стальные точки крепления. Для открытых площадок без подходящих металлических конструкций может быть практичнее ограждение на напольной стойке или другая система ограждения.

Индивидуальные предупреждающие надписи, логотипы и многоязычная печать

JINPOWER выполняет шелкографическую печать предупреждающих надписей, логотипов компаний и обозначений проектов на ленте.

Варианты индивидуального оформления могут включать:

• Предупреждающий текст
• Логотип компании
• Название энергоснабжающей организации / подрядчика
• Название отдела
• Идентификатор проекта
• Идентификация оборудования
• Предупреждение на местном языке
• Двуязычный / многоязычный макет

До начала производства согласуйте фон ленты, цвет текста, размер шрифта, размер логотипа, длину предупреждающего сообщения и место печати.

Основные области применения

Техническое обслуживание подстанций и распределительных устройств

Во время инспекций, испытаний, технического обслуживания или сервиса оборудования на подстанциях и в помещениях распределительных устройств часто требуется временно ограничивать доступ.

При наличии подходящих стальных распределительных устройств или шкафов магнитный корпус позволяет создать временную визуальную границу без установки отдельной напольной стойки.

Техническое обслуживание электрооборудования

Ограждение можно использовать рядом с автоматическими выключателями, электрическими шкафами, вспомогательным оборудованием трансформаторов и панелями управления для визуального обозначения зоны обслуживания.

Оно может дополнять процедуры наряд-допуска, знаки технического обслуживания и процедуры контроля доступа на объект, но не заменяет электрическое обесточивание.

Промышленное техническое обслуживание

На заводах и в мастерских магнитные ограждения можно устанавливать вокруг временно остановленных машин, зон инспекции оборудования и ремонта при наличии подходящих стальных конструкций.

Складские и логистические зоны

Изделие можно использовать для временного обозначения пешеходных зон во время ремонта стеллажей, обслуживания проходов, инспекции зон погрузки или сервиса оборудования.

Оно не предназначено для физической остановки погрузчиков, транспортных средств или другого движущегося оборудования.

Дверные проемы и коридоры

Стальные дверные рамы, шкафы и другие подходящие точки крепления позволяют использовать магнитное ограждение для временного ограничения доступа в дверные проемы и коридоры.

Как использовать магнитные ограждения при LOTO?

Магнитное ограждение может визуально обозначать зону технического обслуживания или Lockout / Tagout, но само по себе не является устройством LOTO.

Оно не может заменить:

• Изоляцию источников энергии
• Замок
• Бирку
• Проверку отсутствия энергии
• Наряд-допуск
• Процедуры контроля доступа уполномоченного персонала

Его задача — помочь другим сотрудникам распознать уже установленную зону с ограниченным доступом или зону технического обслуживания.

Использование в помещениях и на открытом воздухе

Изделие хорошо подходит для временных ограждений внутри помещений. Его также можно использовать на открытом воздухе в течение ограниченного времени при подходящих условиях на объекте.

При использовании на открытом воздухе учитывайте:

• Ветер
• Дождь и влага
• Состояние монтажной поверхности
• Загрязнение стальной поверхности
• Протяженность ленты
• Боковую нагрузку
• Воздействие температуры
• Движение персонала и транспортных средств

При отсутствии специальных данных экологических испытаний не следует автоматически указывать, что изделие является стационарным всепогодным ограждением для использования на открытом воздухе.

Почему важны натяжение ленты и ветер?

При вытягивании ленты длиной 5 м на корпус ограждения и точки соединения действует боковая нагрузка.

Ветер, случайные касания или чрезмерное натяжение ленты могут увеличить эту нагрузку.

Избегайте:

• Чрезмерного натяжения ленты
• Использования слабой или слишком тонкой стальной монтажной поверхности
• Длинных неподдерживаемых участков при сильном ветре
• Опирания персонала на ленту
• Подвешивания инструментов или других грузов на ленту
• Контакта погрузчиков или транспортных средств с ограждением

Для больших зон используйте несколько подходящих точек крепления или несколько ограждений, а не рассматривайте одну ленту как трос, рассчитанный на высокое натяжение.

Что не может делать это магнитное ограждение

Даже если на ленте написано «ОПАСНОСТЬ» или «ПОСТОРОННИМ ВХОД ВОСПРЕЩЕН», ее эффективность по-прежнему зависит от соблюдения персоналом правил контроля доступа на объекте. Она физически не препятствует проходу, как перила или запираемое ограждение.

Что следует проверить перед использованием?

Проверьте магнитное основание

• Убедитесь, что магнит не ослаблен и не имеет видимых повреждений
• Удалите с монтажной поверхности сильные загрязнения, пыль и масло
• Убедитесь, что корпус плотно прилегает к поверхности
• Перед вытягиванием ленты проверьте надежность магнитного крепления

Осмотрите нейлоновую ленту

• Распускание волокон
• Порезы
• Износ краев
• Сильное загрязнение
• Неразборчивый предупреждающий текст

Проверьте механизм втягивания

Убедитесь, что лента выдвигается и втягивается плавно, без серьезного заедания, нехарактерных движений или неконтролируемого обратного сматывания.

Осмотрите быстроразъемный соединитель

Проверьте наличие трещин, деформации или заметного износа и убедитесь, что соединитель надежно фиксируется при соединении.

Осмотрите корпус из ABS

Проверьте, нет ли серьезных трещин, повреждений от ударов или деформации, которые могут нарушить работу внутреннего механизма втягивания.

Осмотрите светоотражающий предупреждающий элемент

Если светоотражающий элемент сильно поврежден, отсутствует или сильно загрязнен, оцените необходимость ремонта или замены с учетом требований объекта к видимости.

Очистка, хранение и техническое обслуживание

• После использования плавно втяните ленту
• Не втягивайте в корпус сильно загрязненную ленту
• Перед хранением удалите грязь, масло или химические вещества
• Перед длительным хранением убедитесь, что лента сухая
• Поддерживайте магнитную монтажную поверхность в чистоте
• Защищайте корпус от сильных ударов и падений
• Не подвешивайте на ленту инструменты или другие грузы
• Не оставляйте ленту надолго под излишним натяжением
• Защищайте интерфейс Quick-Connect от повреждений

Когда следует вывести магнитное ограждение из эксплуатации?

Прекратите использовать ограждение и осмотрите его, если оно больше не позволяет создать надежную и хорошо видимую временную границу.

Типичные причины:

• Магнитное основание не удается надежно закрепить
• Магнит ослаблен или поврежден
• Нейлоновая лента сильно порвана или изношена
• Предупреждающую надпись больше нельзя четко прочитать
• Механизм втягивания неоднократно заедает
• Лента не втягивается должным образом
• Быстроразъемный соединитель больше не обеспечивает надежное соединение
• Корпус из ABS имеет серьезные трещины
• Изделие подверглось сильному удару
• Ограждение больше не соответствует требованиям объекта к контролю доступа

Контрольный список для приемки магнитного ограждения покупателем

Проверки JINPOWER перед отправкой

При выполнении заказов энергоснабжающих организаций, EPC-компаний, промышленных предприятий и дистрибьюторов проверка перед отправкой направлена на то, чтобы фактическое ограждение соответствовало утвержденным требованиям заказа.

• Ширина ленты 6 см
• Длина втягивающейся ленты 5 м
• Состояние нейлоновой ленты
• Состояние магнитного основания
• Функция втягивания
• Работа Quick-Connect
• Корпус из ABS
• Светоотражающий предупреждающий элемент
• Индивидуальная печать текста и логотипа
• Количество
• Упаковка

Для индивидуальных заказов макет предупреждающей надписи, включая фон ленты, текст, логотип, язык и место печати, необходимо утвердить до массового производства.

Варианты для проектов и OEM

В зависимости от согласованных требований заказа JINPOWER может обсудить следующие варианты:

• Предупреждающий текст
• Логотип компании
• Название проекта
• Обозначение отдела
• Одноязычный / многоязычный макет
• Шелкографическая печать
• Этикетка проекта
• Упаковка
• Оптовое количество

Как выбрать средства предупреждения безопасности JINPOWER

Ознакомьтесь с полным ассортиментомпредупреждающих лент безопасностидля различных задач обозначения рабочих зон и предупреждения в электроэнергетике.

Для более протяженных временных границ ознакомьтесь с нашимрулоном предупреждающей ленты в корпусе.

Для проектов по прокладке подземных кабелей и коммунальной инфраструктуре ознакомьтесь с нашейпредупреждающей лентой для подземной прокладки.

Почему стоит выбрать магнитные втягивающиеся ограждения безопасности JINPOWER?

Разработано для электроэнергетических и промышленных объектов

JINPOWER предлагает это изделие для подстанций, обслуживания электрооборудования, промышленных объектов и других рабочих зон, где регулярно требуется временно ограничивать доступ.

Четкие технические характеристики изделия

Нейлоновая лента шириной 6 см, длина втягивания 5 м, магнитное крепление, корпус из ABS и интерфейс Quick-Connect позволяют покупателям проще оценить соответствие изделия фактической планировке объекта.

Многоразовое управление рабочими зонами

На объектах, где регулярно проводятся техническое обслуживание и работы с ограниченным доступом, втягивающееся ограждение позволяет реже устанавливать и утилизировать временную предупреждающую ленту.

Индивидуальное информирование по вопросам безопасности

Индивидуальные надписи, логотипы и многоязычная печать позволяют использовать ленту как для временного управления зонами, так и для четкого информирования о требованиях безопасности на объекте.

Что следует указать в запросе ценового предложения (RFQ)?

Часто задаваемые вопросы

Является ли магнитная предупреждающая лента обычной предупреждающей лентой?

Нет. Представленное на этой странице изделие — магнитное втягивающееся ограждение безопасности с магнитным корпусом, втягивающейся нейлоновой лентой длиной 5 м и интерфейсом Quick-Connect. Обычная предупреждающая лента обычно поставляется в виде длинной свободной или свернутой в рулон ленты.

Можно ли прикрепить магнитное ограждение к любому металлу?

Нет. Оно предназначено главным образом для стальных или железных поверхностей с подходящими магнитными свойствами. Алюминий и многие немагнитные материалы не подходят; некоторые марки нержавеющей стали также обладают слабым или нулевым магнитным притяжением.

Какова максимальная длина ленты?

В текущей конфигурации изделия используется втягивающаяся лента длиной 5 м. Практическую рабочую длину следует выбирать с учетом монтажной поверхности, натяжения ленты и условий на объекте.

Можно ли соединить несколько магнитных ограждений?

Да. Интерфейс Quick-Connect позволяет объединять совместимые устройства для создания более протяженных временных границ. При выборе фактической схемы по-прежнему следует учитывать точки магнитного крепления, натяжение ленты и условия на рабочем месте.

Можно ли использовать его на подстанции?

Да, для подходящих зон технического обслуживания, инспекции и временного ограничения доступа. Это средство визуального контроля доступа, которое не обеспечивает электрическую изоляцию и не заменяет обесточивание, заземление или средства индивидуальной защиты для электромонтажных работ.

Можно ли использовать его в качестве ограждения LOTO?

Оно может визуально обозначать зону LOTO или технического обслуживания, но само по себе не является устройством Lockout / Tagout и не может заменить процедуры блокировки, маркировки или изоляции источников энергии.

Может ли оно остановить погрузчики или транспортные средства?

Нет. Оно предназначено для визуального предупреждения и направления пешеходов, а не для защиты от столкновения с транспортными средствами или ограждения от ударов.

Можно ли использовать его на открытом воздухе?

Его можно использовать на открытом воздухе в течение ограниченного времени при подходящих условиях, однако необходимо учитывать ветер, дождь, состояние магнитной поверхности, протяженность ленты и воздействие окружающей среды. Не следует автоматически рассматривать его как стационарное всепогодное ограждение.

Можно ли нанести индивидуальный предупреждающий текст и логотип?

Да. JINPOWER выполняет шелкографическую печать предупреждающего текста, логотипов и обозначений проектов, в том числе на одном или нескольких языках.

Почему бы просто не использовать одноразовую предупреждающую ленту?

Одноразовая предупреждающая лента может быть хорошим выбором для разового использования или очень протяженных временных ограждений. Магнитное втягивающееся ограждение удобнее там, где одни и те же рабочие зоны необходимо регулярно открывать, закрывать и обозначать.

Запросите информацию и цены на магнитное втягивающееся ограждение безопасности

Если вы подбираете магнитные втягивающиеся ограждения безопасности для подстанций, обслуживания электрооборудования, промышленных объектов, складов, EPC-проектов или дистрибуции оборудования для безопасности, предоставьте JINPOWER фактические сведения о рабочем объекте, а не ограничивайтесь запросом «цены на магнитную предупреждающую ленту».

Укажите материал монтажной поверхности, требуемую длину ограждения, количество, условия использования в помещении или на открытом воздухе, предупреждающий текст, язык, требования к логотипу и макету, а также требования к упаковке.

Если вы не уверены, обеспечивает ли стальная поверхность на объекте достаточное магнитное удержание, сообщите материал поверхности и приложите фотографии либо сначала испытайте образец. После этого JINPOWER сможет подтвердить, подходит ли магнитное втягивающееся ограждение безопасности для данного применения.
