Glavne značajke proizvoda

• Uvlačiva sigurnosna traka duljine 5 m za višekratnu upotrebu
• Zadebljana najlonska traka širine 6 cm
• Magnetni stražnji nosač za kompatibilne čelične ili željezne površine
• Nije potrebno bušenje
• Nije potrebno zasebno podno postolje
• Kućište od ABS-a štiti traku i mehanizam za uvlačenje
• Reflektirajući element upozorenja za bolju vizualnu uočljivost
• Quick-Connect sučelje za kompatibilne spojne točke ili konfiguracije s više jedinica
• Prilagođeni tekst upozorenja, logotip i oznaka projekta sitotiskom
• Prikladno za transformatorske stanice, održavanje električnih instalacija, industrijske pogone, skladišta i privremene radne zone

Kratke tehničke specifikacije

Kratki vodič za odabir

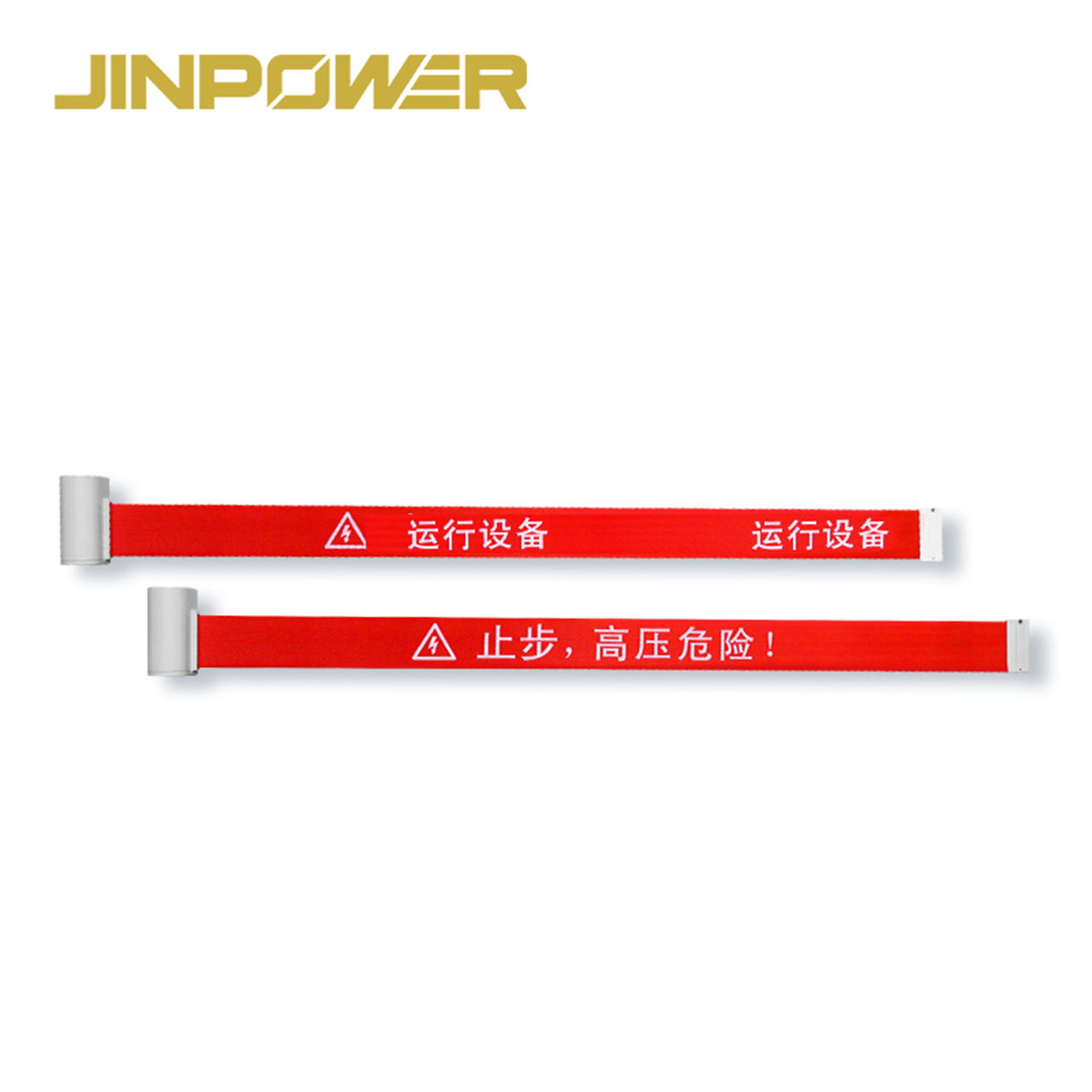

Što je magnetna uvlačiva sigurnosna barijera?

Magnetna uvlačiva sigurnosna barijera višekratni je uređaj za vizualnu kontrolu pristupa koji objedinjuje magnetnu montažnu bazu i uvlačivu traku upozorenja.

Umjesto vezivanja jednokratne trake upozorenja oko ormara, stupova ili opreme, kućište se može pričvrstiti izravno na odgovarajuću čeličnu površinu. Traka se izvlači kada je potrebno ograničiti pristup radnom području, a po završetku posla uvlači se natrag u kućište.

Zbog toga je proizvod posebno koristan u pogonima u kojima se redovito obavljaju održavanje, inspekcije i privremena kontrola pristupa.

Njegove su glavne funkcije:

• Stvaranje privremene vizualne granice
• Obavještavanje osoblja da je pristup području ograničen
• Označavanje zona održavanja, inspekcije i popravaka
• Privremeno usmjeravanje pristupa pješaka

Prvenstveno je riječ o proizvodu za vizualnu i ponašajnu kontrolu pristupa, a ne o konstrukcijskoj zaštitnoj barijeri.

Zašto odabrati magnetno pričvršćivanje?

Montaža bez alata

Magnetni stražnji nosač može se izravno pričvrstiti na odgovarajuću čeličnu ili željeznu površinu, bez bušenja rupa, postavljanja vijaka ili dodavanja trajnog montažnog nosača.

To je korisno u blizini rasklopnih postrojenja, električnih ormara i okvira strojeva gdje nije poželjno bušiti opremu.

Manje zauzetog prostora na podu

Tradicionalna uvlačiva barijera često se sastoji od stupa i podnog postolja. Magnetna barijera za mjesto montaže koristi postojeću metalnu konstrukciju.

To može biti korisno u uskim prolazima uz rasklopnu opremu, električnim prostorijama, ulazima i skladišnim prolazima gdje bi podno postolje zauzimalo dragocjen prostor za hodanje.

Jednostavno premještanje

Kada se mjesto održavanja promijeni, kućište se može premjestiti na drugu odgovarajuću magnetnu površinu.

Prije izvlačenja trake uvijek provjerite pruža li nova točka montaže stabilno magnetno prianjanje.

Kako radi magnetna uvlačiva barijera?

Magnetni stražnji nosač

Magnetni stražnji nosač drži kućište barijere uz kompatibilnu čeličnu ili željeznu površinu.

Na stvarnu čvrstoću prihvata mogu utjecati:

• Vrsta metala
• Površinski premaz
• Debljina čelika
• Ravnost površine
• Prašina, ulje ili onečišćenja
• Zategnutost trake
• Bočno opterećenje

Za projektne narudžbe praktičan način provjere prikladnosti jest testirati prianjanje uzorka na stvarnoj površini za montažu.

Uvlačiva najlonska traka duljine 5 m

Najlonska traka duljine 5 m izvlači se samo onoliko koliko je potrebno za radno područje.

Nakon upotrebe traka se uvlači u kućište od ABS-a, što pomaže održati sustav urednim i spremnim za sljedeći posao održavanja.

Quick-Connect sučelje

Kraj trake i kućište opremljeni su Quick-Connect sučeljem za kompatibilne spojne točke i konfiguracije s više jedinica.

Ako jedna jedinica duljine 5 m nije dovoljna, nekoliko kompatibilnih barijera može se povezati u segmente, ovisno o točkama montaže i rasporedu lokacije.

To ne znači da se traka može produljivati neograničeno. Stvarna konfiguracija i dalje ovisi o magnetnom prihvatu, zategnutosti trake i uvjetima na radnom mjestu.

Kućište od ABS-a

Kućište od ABS-a štiti najlonsku traku, oprugu i mehanizam za uvlačenje tijekom uobičajenog transporta, skladištenja i ponovljene upotrebe.

Reflektirajući element upozorenja

Reflektirajući element upozorenja olakšava uočavanje barijere pri slabom ili promjenjivom osvjetljenju.

Poboljšava vizualnu uočljivost, ali ne treba navoditi da zadovoljava određenu klasu refleksije za prometnu signalizaciju ako odabrani proizvod nema odgovarajuće rezultate ispitivanja.

Koje su površine prikladne za magnetnu barijeru?

Proizvod radi ispravno samo ako montažna površina pruža dovoljno magnetne privlačne sile da kućište ostane stabilno.

Površine koje se obično mogu procijeniti kao prikladne

• Ormar od ugljičnog čelika
• Kućište čeličnog rasklopnog postrojenja
• Čelični okvir stroja
• Čelični regal
• Željezna konstrukcija
• Kompatibilna čelična vrata / okvir vrata
• Čelični stup

Površine koje je potrebno prethodno ispitati

• Obojeni čelik
• Čelik s praškastim premazom
• Tanke čelične ploče
• Zakrivljene metalne površine
• Određene vrste nehrđajućeg čelika

Nehrđajući čelik posebno je važno provjeriti jer različite vrste imaju različita magnetna svojstva. Oznaka „nehrđajući čelik” ne znači automatski da će magnet dobro prianjati.

Površine koje općenito nisu prikladne za magnetno pričvršćivanje

• Aluminij
• Plastika
• FRP
• Drvo
• Staklo
• Beton

Ako niste sigurni kakva je montažna površina, pošaljite nam podatke o materijalu ili isprobajte uzorak na stvarnoj opremi prije narudžbe veće količine.

Zašto koristiti traku upozorenja širine 6 cm?

Traka širine 6 cm pruža više prostora za uočljive informacije upozorenja nego uska traka.

Uobičajene poruke upozorenja mogu uključivati:

• OPASNOST
• OPREZ
• ZABRANJEN PRISTUP
• NE ULAZITI
• PRISTUP SAMO OVLAŠTENOM OSOBLJU
• ELEKTRIČNI RADOVI U TIJEKU
• ODRŽAVANJE U TIJEKU

Šira traka pruža i više prostora za oznaku projekta, logotipe tvrtki i višejezični tekst upozorenja.

Širina od 6 cm tehnička je specifikacija proizvoda. Ne treba automatski navoditi da je riječ o obveznoj širini prema određenoj sigurnosnoj normi.

Za što je najprikladnija traka duljine 5 m?

Uvlačiva traka duljine 5 m prvenstveno je namijenjena lokaliziranoj privremenoj kontroli pristupa, a ne označavanju dugih perimetara.

Uobičajena područja primjene uključuju:

• Radno područje oko električnog ormara
• Polje rasklopnog postrojenja
• Ulaz
• Kratki hodnik
• Zona pregleda opreme
• Skladišni prolaz
• Lokalizirano područje održavanja

Ako je potrebna granica znatno dulja od one koju jedna jedinica može praktično pokriti, upotrijebite dodatne točke montaže ili više kompatibilnih barijera umjesto pretjeranog zatezanja jedne trake.

Magnetna uvlačiva barijera u usporedbi s trakom upozorenja u kutiji

Ako vaš projekt zahtijeva znatno dulju prijenosnu granicu upozorenja, pogledajte našKolut trake upozorenja u kutiji.

Magnetna barijera u usporedbi s uvlačivom barijerom sa stupom i podnim postoljem

Magnetna izvedba najbolje funkcionira na lokacijama na kojima su već dostupne pouzdane čelične točke za montažu. Za otvorene prostore bez prikladne metalne konstrukcije praktičniji mogu biti barijera sa stupom i podnim postoljem ili neki drugi sustav barijera.

Prilagođeni tekst upozorenja, logotip i višejezični tisak

JINPOWER omogućuje sitotisak poruka upozorenja, logotipa tvrtki i oznaka projekata na traci.

Prilagodba može uključivati:

• Tekst upozorenja
• Logotip tvrtke
• Naziv komunalnog poduzeća / izvođača radova
• Naziv odjela
• Oznaku projekta
• Oznaku opreme
• Upozorenje na lokalnom jeziku
• Dvojezični / višejezični raspored

Prije proizvodnje potvrdite pozadinu trake, boju teksta, veličinu fonta, veličinu logotipa, duljinu poruke upozorenja i položaj tiska.

Glavne primjene

Održavanje transformatorskih stanica i rasklopnih postrojenja

U transformatorskim stanicama i prostorijama rasklopnih postrojenja često je potrebno privremeno ograničiti pristup tijekom inspekcije, ispitivanja, održavanja ili servisiranja opreme.

Ako su dostupna odgovarajuća čelična rasklopna postrojenja ili ormari, magnetno kućište može uspostaviti privremenu vizualnu granicu bez dodavanja zasebnog podnog stupa.

Održavanje električne opreme

Barijera se može upotrijebiti oko prekidača, električnih ormara, pomoćne opreme transformatora i upravljačkih ploča kako bi se vizualno označilo područje održavanja.

Može poduprijeti postupke dozvole za rad, signalizacije održavanja i kontrole pristupa na lokaciji, ali ne zamjenjuje električno odvajanje.

Industrijsko održavanje

Tvornice i radionice mogu upotrebljavati magnetne barijere oko privremenih obustava rada, pregleda strojeva i zona popravaka kada su dostupne prikladne čelične konstrukcije.

Skladišni i logistički prostori

Proizvod se može upotrebljavati za privremeno označavanje pješačkih područja tijekom popravka regala, održavanja prolaza, pregleda utovarnih prostora ili servisiranja opreme.

Nije namijenjen fizičkom zaustavljanju viličara, vozila ili druge pokretne opreme.

Ulazi i hodnici

Čelični okviri vrata, ormari i druge prikladne točke montaže čine magnetnu barijeru korisnom za privremenu kontrolu pristupa ulazima i hodnicima.

Kako koristiti magnetne barijere uz LOTO?

Magnetna barijera može vizualno označiti područje održavanja ili područje Lockout / Tagout postupka, ali sama po sebi nije LOTO uređaj.

Ne može zamijeniti:

• Izolaciju energije
• Bravu
• Oznaku
• Provjeru energije
• Dozvolu za rad
• Postupke kontrole pristupa ovlaštenog osoblja

Njezina je uloga olakšati ostalom osoblju prepoznavanje već uspostavljenog ograničenog područja ili područja održavanja.

Unutarnja i vanjska upotreba

Proizvod je prikladan za privremene unutarnje barijere, a može se uzeti u obzir i za privremenu vanjsku upotrebu kada to uvjeti na lokaciji dopuštaju.

Za vanjsku upotrebu provjerite:

• Vjetar
• Kišu i vlagu
• Stanje montažne površine
• Onečišćenje čelične površine
• Raspon trake
• Bočno opterećenje
• Izloženost temperaturi
• Kretanje osoblja i vozila

Bez posebnih podataka o ispitivanju uvjeta okoline proizvod ne treba automatski opisivati kao trajnu vanjsku barijeru otpornu na sve vremenske uvjete.

Zašto su važni zategnutost trake i vjetar?

Kako se traka duljine 5 m izvlači, na magnetno kućište i spojne točke djeluje bočno opterećenje.

Vjetar, slučajni dodir ili prevelika zategnutost trake mogu povećati to opterećenje.

Izbjegavajte:

• Prekomjerno zatezanje trake
• Upotrebu slabe ili premale čelične montažne površine
• Duge raspone bez potpore pri jakom vjetru
• Dopuštanje osoblju da se naslanja na traku
• Vješanje alata ili drugih tereta na traku
• Dopuštanje viličarima ili vozilima da udare u barijeru

Za veća područja upotrijebite nekoliko prikladnih točaka montaže ili više jedinica barijere, umjesto da jednu traku tretirate kao uže visoke zategnutosti.

Što ova magnetna barijera ne može učiniti

Čak i kada na traci piše „OPASNOST” ili „ZABRANJEN PRISTUP”, njezina učinkovitost i dalje ovisi o tome pridržava li se osoblje pravila kontrole pristupa na lokaciji. Ona fizički ne sprječava ulazak kao zaštitna ograda ili zaključana barijera.

Što provjeriti prije upotrebe?

Provjerite magnetnu bazu

• Provjerite je li magnet labav ili vidljivo oštećen
• Uklonite veću količinu prašine, ulje ili onečišćenja s montažne površine
• Provjerite naliježe li kućište pravilno na površinu
• Prije izvlačenja trake provjerite je li magnetno prianjanje stabilno

Pregledajte najlonsku traku

• Izlizana vlakna
• Rezove
• Istrošene rubove
• Veća onečišćenja
• Nečitljiv tekst upozorenja

Provjerite mehanizam za uvlačenje

Provjerite izvlači li se i uvlači traka glatko, bez ozbiljnog zaglavljivanja, neuobičajenog pomicanja ili nekontroliranog trzaja pri uvlačenju.

Pregledajte Quick-Connect spojnicu

Provjerite ima li pukotina, deformacija ili vidljivih znakova trošenja te provjerite drži li spojnica sigurno nakon spajanja.

Pregledajte kućište od ABS-a

Provjerite ima li većih pukotina, oštećenja od udarca ili deformacija koje mogu ometati unutarnji mehanizam za uvlačenje.

Pregledajte reflektirajući element upozorenja

Ako je reflektirajući element jako oštećen, nedostaje ili je znatno onečišćen, procijenite je li potreban popravak ili zamjena s obzirom na zahtjeve lokacije za vidljivost.

Čišćenje, skladištenje i održavanje

• Nakon upotrebe glatko uvucite traku
• Nemojte uvlačiti jako onečišćenu traku u kućište
• Prije skladištenja uklonite blato, ulje ili kemikalije
• Prije dugotrajnog skladištenja provjerite je li traka suha
• Održavajte magnetnu montažnu površinu čistom
• Zaštitite kućište od jakih udaraca i padova
• Nemojte vješati alate ili druge terete na traku
• Izbjegavajte dugotrajno nepotrebno zatezanje trake
• Zaštitite Quick-Connect sučelje od oštećenja

Kada magnetnu barijeru treba povući iz upotrebe?

Prestanite upotrebljavati barijeru i pregledajte je ako više ne može stvarati stabilnu i jasno vidljivu privremenu granicu.

Uobičajeni razlozi uključuju:

• Magnetna baza ne može se sigurno pričvrstiti
• Magnet je labav ili oštećen
• Najlonska traka je jako poderana ili izlizana
• Poruka upozorenja više se ne može jasno pročitati
• Mehanizam za uvlačenje opetovano se zaglavljuje
• Traka se ne može pravilno uvući
• Quick-Connect spojnica više se ne spaja pouzdano
• Kućište od ABS-a ima veće pukotine
• Proizvod je pretrpio snažan udarac
• Barijera više ne zadovoljava zahtjeve lokacije za kontrolu pristupa

Kontrolni popis za prihvat magnetne barijere

JINPOWER-ove provjere prije otpreme

Za narudžbe komunalnih poduzeća, EPC tvrtki, industrijskih kupaca i distributera, inspekcija prije otpreme usmjerena je na provjeru odgovara li stvarna barijera odobrenim zahtjevima narudžbe.

• Širina trake od 6 cm
• Duljina uvlačive trake od 5 m
• Stanje najlonske trake
• Stanje magnetne baze
• Funkcija uvlačenja
• Funkcija Quick-Connect spojnice
• Kućište od ABS-a
• Reflektirajući element upozorenja
• Prilagođeni tiskani tekst i logotip
• Količina
• Ambalaža

Za prilagođene narudžbe grafičko rješenje upozorenja — uključujući pozadinu trake, tekst, logotip, jezik i položaj tiska — potrebno je odobriti prije serijske proizvodnje.

Projektne mogućnosti i OEM opcije

Ovisno o potvrđenim zahtjevima narudžbe, JINPOWER može razmotriti:

• Tekst upozorenja
• Logotip tvrtke
• Naziv projekta
• Oznaku odjela
• Jednojezični / višejezični raspored
• Sitotisak
• Oznaku projekta
• Ambalažu
• Veleprodajnu količinu

Kako odabrati JINPOWER-ove sigurnosne proizvode za upozoravanje

Pogledajte cijeli asortimansigurnosnih traka upozorenjaza različite primjene u radnim područjima i upozoravanje u komunalnim djelatnostima.

Za dulje privremene granice pogledajte našKolut trake upozorenja u kutiji.

Za projekte podzemnih kabela i komunalne infrastrukture pogledajte našupodzemnu traku upozorenja.

Zašto odabrati JINPOWER-ove magnetne uvlačive sigurnosne barijere?

Namijenjene električnim i industrijskim radilištima

JINPOWER ovaj proizvod namjenjuje transformatorskim stanicama, održavanju električnih instalacija, industrijskim pogonima i drugim radnim područjima u kojima je redovito potrebna privremena kontrola pristupa.

Jasne specifikacije proizvoda

Najlonska traka širine 6 cm, uvlačiva duljina od 5 m, magnetno pričvršćivanje, kućište od ABS-a i Quick-Connect sučelje kupcima olakšavaju procjenu odgovara li proizvod stvarnom rasporedu lokacije.

Višekratno upravljanje radnim područjem

U pogonima u kojima se često obavljaju radovi održavanja i ograničava pristup, uvlačiva barijera može smanjiti potrebu za opetovanim postavljanjem i odlaganjem privremenih traka upozorenja.

Prilagođena sigurnosna komunikacija

Prilagođeni tekst, logotipi i višejezični tisak omogućuju da traka istodobno služi za privremeno upravljanje područjem i jasnu sigurnosnu komunikaciju na radilištu.

Što navesti u zahtjevu za ponudu?

Često postavljana pitanja

Je li magnetna traka upozorenja isto što i obična traka upozorenja?

Ne. Proizvod na ovoj stranici magnetna je uvlačiva sigurnosna barijera s magnetnim kućištem, uvlačivom najlonskom trakom duljine 5 m i Quick-Connect sučeljem. Obična traka upozorenja obično se isporučuje kao dugačka nepričvršćena traka ili traka u roli.

Može li se magnetna barijera pričvrstiti na bilo koji metal?

Ne. Prvenstveno je namijenjena čeličnim ili željeznim površinama s odgovarajućim magnetnim svojstvima. Aluminij i mnogi nemagnetni materijali nisu prikladni, a neke vrste nehrđajućeg čelika također pružaju slabo ili nikakvo magnetno prianjanje.

Kolika je najveća duljina trake?

Trenutačna konfiguracija proizvoda koristi uvlačivu traku duljine 5 m. Praktični radni raspon ipak treba odabrati prema montažnoj površini, zategnutosti trake i uvjetima na lokaciji.

Može li se povezati nekoliko magnetnih barijera?

Da. Quick-Connect sučelje omogućuje povezivanje kompatibilnih jedinica radi stvaranja većih privremenih granica. Pri određivanju stvarne konfiguracije i dalje treba uzeti u obzir magnetne točke montaže, zategnutost trake i uvjete na radnom mjestu.

Može li se upotrebljavati u transformatorskoj stanici?

Da, za odgovarajuće radove održavanja, inspekcije i privremeno ograničena područja. Riječ je o opremi za vizualnu kontrolu pristupa koja ne pruža električnu izolaciju niti zamjenjuje izolaciju, uzemljenje ili osobnu zaštitnu opremu za električare.

Može li se upotrebljavati kao LOTO barijera?

Može vizualno označiti područje LOTO postupka ili održavanja, ali sama po sebi nije Lockout / Tagout uređaj i ne može zamijeniti postupke zaključavanja, označavanja ili izolacije energije.

Može li zaustaviti viličare ili vozila?

Ne. Namijenjena je vizualnom upozoravanju i usmjeravanju pristupa pješaka, a ne zaustavljanju vozila ili zaštiti od sudara.

Može li se upotrebljavati na otvorenom?

Može se razmotriti za odgovarajuću privremenu upotrebu na otvorenom, ali potrebno je provjeriti vjetar, kišu, stanje magnetne površine, raspon trake i izloženost uvjetima okoline. Ne treba je automatski smatrati trajnom barijerom otpornom na sve vremenske uvjete.

Mogu li se prilagoditi tekst upozorenja i logotip?

Da. JINPOWER omogućuje sitotisak teksta upozorenja, logotipa i oznaka projekata, uključujući jednojezični i višejezični raspored.

Zašto jednostavno ne upotrijebiti jednokratnu traku upozorenja?

Jednokratna traka upozorenja može biti dobar izbor za jednokratno označavanje ili vrlo velika privremena područja. Magnetna uvlačiva barijera korisnija je kada ista radna područja treba opetovano otvarati, zatvarati i označavati.

Zatražite pojedinosti i cijenu magnetne uvlačive sigurnosne barijere

Ako nabavljate magnetne uvlačive sigurnosne barijere za transformatorske stanice, održavanje električnih instalacija, industrijske pogone, skladišta, EPC projekte ili distribuciju sigurnosne opreme, pošaljite JINPOWER-u podatke o stvarnom radnom mjestu umjesto da samo zatražite „cijenu magnetne trake upozorenja”.

Navedite montažnu površinu, potreban raspon barijere, količinu, unutarnje ili vanjsko okruženje, tekst upozorenja, jezik, zahtjeve za logotip, grafičko rješenje i zahtjeve za ambalažu.

Ako niste sigurni pruža li čelična površina na lokaciji dovoljno magnetnog prianjanja, pošaljite podatke o materijalu površine i fotografije ili najprije isprobajte uzorak. JINPOWER zatim može potvrditi je li magnetna uvlačiva sigurnosna barijera prikladna za tu primjenu.
