Tétel	Műszaki adatok

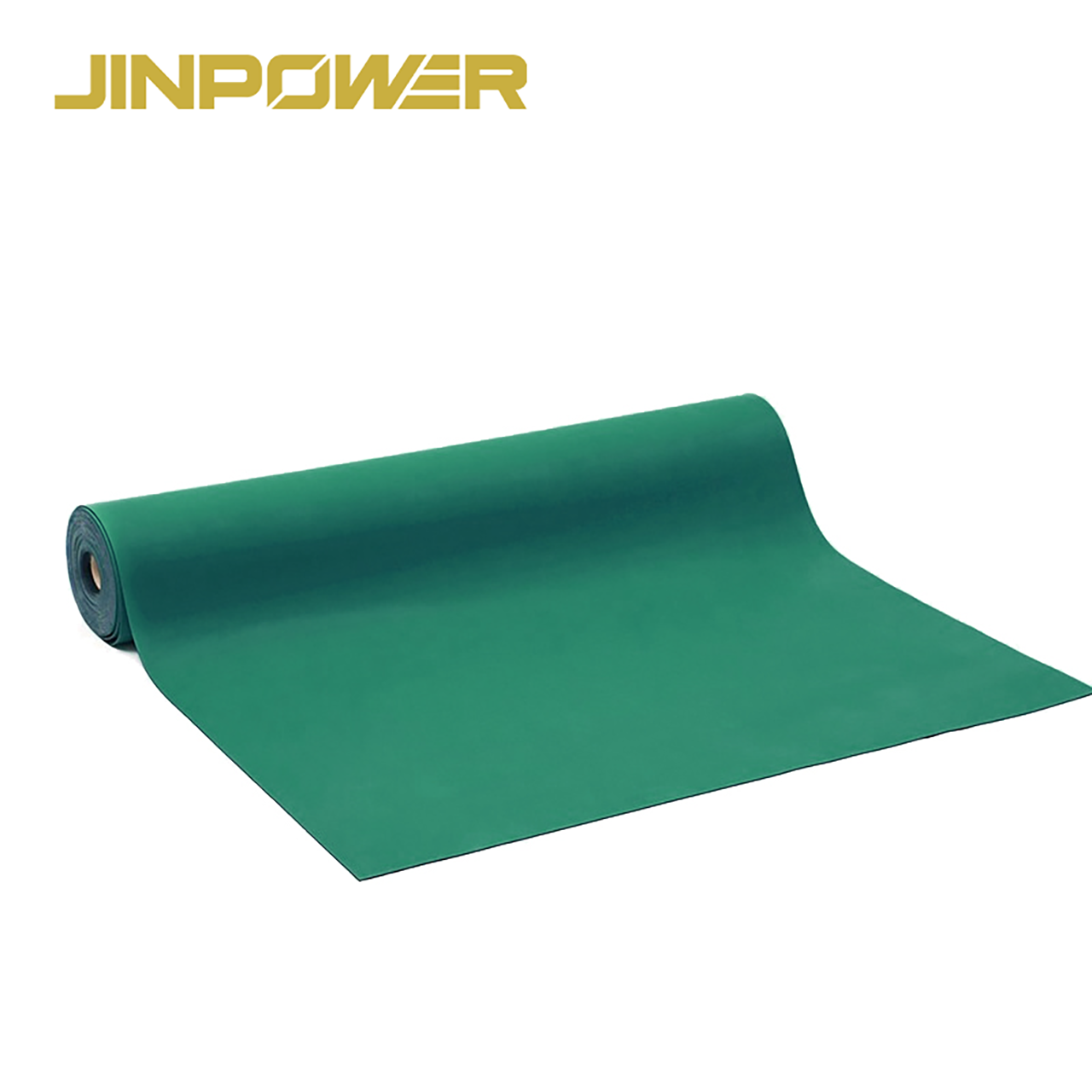

Terméktípus	ESD antisztatikus gumiszőnyeg
Szerkezet	Kétrétegű
Felső réteg	Sztatikusdisszipatív réteg
Alsó réteg	Fekete vezető réteg
Elérhető színek	Zöld / Kék / Szürke
Disszipatív rétegre vonatkozó követelmény	1 × 10⁵ Ω – 1 × 10⁹ Ω
Vezető rétegre vonatkozó követelmény	< 1 × 10⁵ Ω
Elektrosztatikus töltés lecsengésére vonatkozó követelmény	≤ 2 seconds

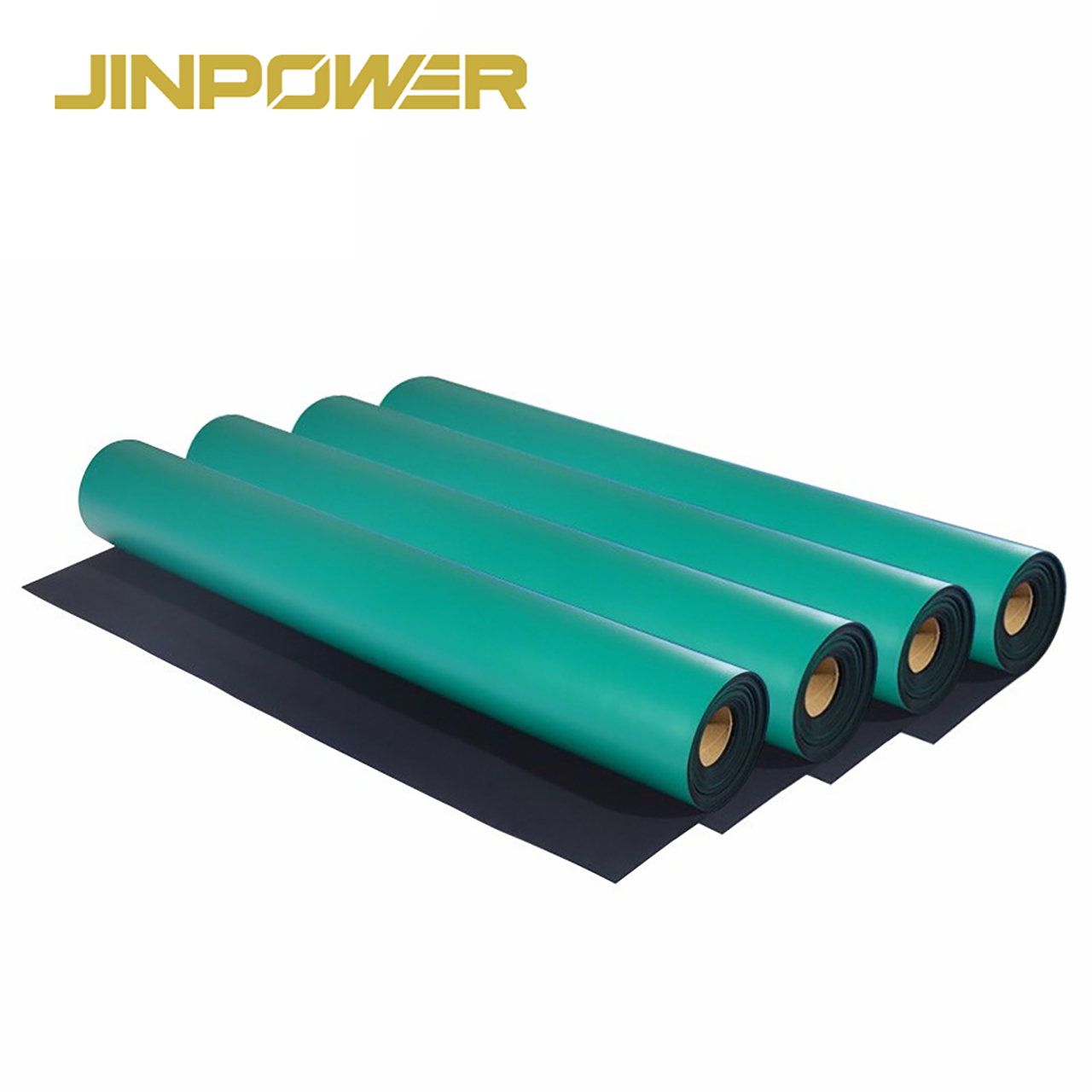

Szállítási forma	Tekercsben / Igény szerinti méretre vágva
Jellemző felhasználás	ESD-munkapadok és ellenőrzött munkaterületek

Különböző projektek esetén árajánlatkéréskor kérjük, adja meg a szükséges vastagságot, szélességet, hosszúságot, színt, mennyiséget és ellenállási követelményt.

Tesztelt ESD-teljesítmény

Az alábbi eredmények tesztelt zöld, kék és szürke mintákon alapulnak.

Ezek az eredmények segítenek a vásárlóknak megerősíteni, hogy a felületi réteg sztatikus töltéselvezetést biztosít, míg az alsó réteg vezető utat tart fenn.

Nagy tételű beszerzés vagy speciális átvételi követelményekkel rendelkező projektek esetén a tesztdokumentumokat a megrendelés előtt a szükséges specifikációhoz kell igazolni.

Hogyan működik a kétrétegű ESD-szőnyeg?

A két réteg eltérő funkciókat lát el.

Sztatikus töltést elvezető felső réteg

A felső felület a sztatikus töltés mozgásának szabályozására szolgál, ahelyett hogy a töltés gyors felhalmozódását tenné lehetővé a munkafelületen.

Ez alkalmassá teszi elektronikai alkatrészek és berendezések kezelésére ESD-szabályozott területeken.

Vezető alsó réteg

A fekete alsó réteg kisebb elektromos ellenállással rendelkezik. Megfelelő földelőrendszerhez helyesen csatlakoztatva utat biztosít a sztatikus töltés föld felé történő elvezetéséhez.

Az ESD-szőnyeget ezért egy teljes ESD-szabályozási rendszer részeként kell tekinteni, nem pedig önálló földelőeszközként.

Hol használják az ESD antisztatikus szőnyegeket?

Az ESD gumiszőnyegeket általában olyan területeken telepítik, ahol az elektronikai alkatrészeket vagy érzékeny berendezéseket elektrosztatikus kisülés befolyásolhatja.

Jellemző alkalmazások:

• Elektronikai összeszerelő munkapadok

• PCB-gyártási és ellenőrzési területek

• Elektronikai javítóállomások

• Tesztelő laboratóriumok

• Távközlési berendezések karbantartási területei

• Szerverek és adatberendezések karbantartása

• ESD-szabályozott gyártósorok

További ESD-szőnyeg opciókért tekintse meg ESD-szőnyeg termékkategóriánkat.

Hogyan válassza ki a megfelelő ESD-szőnyeget

Nagy tételű beszerzés esetén ne csak szín vagy megjelenés alapján válasszon ESD-szőnyeget. Először erősítse meg a műszaki követelményeket.

1. Ellenőrizze az ellenállási követelményt

Ellenőrizze az ESD-szabályozási programhoz szükséges ellenállási tartományt.

A felületi ellenállásra, a vezető réteg ellenállására és a rendszerellenállásra eltérő követelmények vonatkozhatnak.

2. Erősítse meg a szőnyeg méretét

Adja meg a szükséges:

• Vastagságot

• Szélességet

• Hosszúságot

• Tekercsméretet vagy vágott méretet

Ez segít a megfelelő gyártási specifikáció és árajánlat megerősítésében.

3. Erősítse meg a telepítési módot

Ha a szőnyeget földelőzsinórhoz, földelő patenthoz vagy közös földelési ponthoz csatlakoztatják, a megrendelés előtt erősítse meg a szükséges konfigurációt.

4. Erősítse meg a tesztelési követelményeket

Műszaki átvételi követelményekkel rendelkező projektek esetén a gyártás előtt közölje velünk a szükséges ellenállási tartományt, tesztelési módszert vagy dokumentációs követelményt.

Ez különösen fontos a forgalmazók, projektbeszerzők, elektronikai gyártók és ESD-szabályozott létesítmények számára vásárló ügyfelek esetében.

ESD-szőnyeg és elektromos szigetelő gumiszőnyeg

Az ESD-szőnyegek és az elektromos szigetelő szőnyegek eltérő biztonsági célokra készülnek.

Az ESD-szőnyeg nem használható elektromos szigetelő gumiszőnyeg helyettesítésére.

Ha az alkalmazás feszültség alatt álló elektromos berendezések közelében áramütés elleni védelmet igényel, tekintse meg elektromos szigetelő gumiszőnyegeinket.

ESD-szőnyeg tesztelése és minőségellenőrzése

ESD-szőnyeg esetében önmagában a megjelenés nem elegendő.

Az ellenállási teljesítményt a beszerzési specifikáció alapján kell ellenőrizni.

A megrendeléstől és a projekt követelményeitől függően a vásárlók a sorozatgyártás előtt velünk egyeztethetik a vonatkozó termékspecifikációkat és tesztelési követelményeket.

Pontosabb árajánlatért küldje el nekünk:

• Szükséges ellenállási tartomány

• Vastagság

• Szélesség és hosszúság

• Szín

• Mennyiség

• Földelési tartozékokra vonatkozó követelmények

• Szükséges tesztdokumentumok

Gyakran ismételt kérdések

Mekkora az ESD-szőnyeg felületi ellenállása?

A jelenlegi zöld, kék és szürke minták tesztelt disszipatív rétegének ellenállása megközelítőleg 2.3 × 10⁷ Ω és 3.8 × 10⁷ Ω között van.

A végleges követelményeket a megrendelt specifikációnak megfelelően kell megerősíteni.

Miért van az ESD-szőnyegnek fekete alsó rétege?

A fekete alsó réteg vezető. Kisebb ellenállású utat biztosít, amely segítheti a sztatikus töltés földelőrendszer felé történő továbbítását.

Milyen színek érhetők el?

A tesztelt minták zöld, kék és szürke felülettel, valamint fekete vezető alsó réteggel rendelkeznek.

Használható az ESD-szőnyeg elektromos szigetelő szőnyegként?

Nem. Az ESD-szőnyegek a sztatikus elektromosság szabályozására készülnek. Az elektromos szigetelő szőnyegek áramütés elleni védelemre szolgálnak. Nem tekinthetők egymással felcserélhető termékeknek.

Milyen információkat kell megadnom árajánlatkéréshez?

Kérjük, adja meg a szükséges vastagságot, szélességet, hosszúságot, színt, mennyiséget, ellenállási követelményt, valamint minden tesztelési vagy földelési követelményt.

ESD-szőnyeg árajánlat kérése

Ha elektronikai gyártáshoz, munkapadokhoz, laboratóriumokhoz, karbantartási területekhez vagy forgalmazáshoz keres ESD antisztatikus szőnyegeket, küldje el nekünk a szükséges méretet, ellenállási tartományt, színt és mennyiséget.

A JINPOWER segíthet a megfelelő termékspecifikáció megerősítésében az árajánlatadás és a sorozatgyártás előtt.
