A termék főbb jellemzői

• 5 m hosszú, újrafelhasználható, visszahúzható biztonsági szalag
• 6 cm széles, vastagított nejlonheveder
• Mágneses hátsó rögzítés kompatibilis acél- vagy vasfelületekhez
• Fúrás nélkül felszerelhető
• Nincs szükség külön talpas állványra
• Az ABS-ház védi a szalagot és a visszahúzó mechanizmust
• Fényvisszaverő figyelmeztető elem a jobb láthatóságért
• Quick-Connect csatlakozófelület kompatibilis csatlakozási pontokhoz vagy több egységből álló elrendezésekhez
• Egyedi figyelmeztető szöveg, logó és projektazonosító szitanyomással
• Alállomásokhoz, villamos karbantartáshoz, ipari létesítményekhez, raktárakhoz és ideiglenes munkaterületekhez alkalmas

Gyors műszaki áttekintés

Gyors kiválasztási útmutató

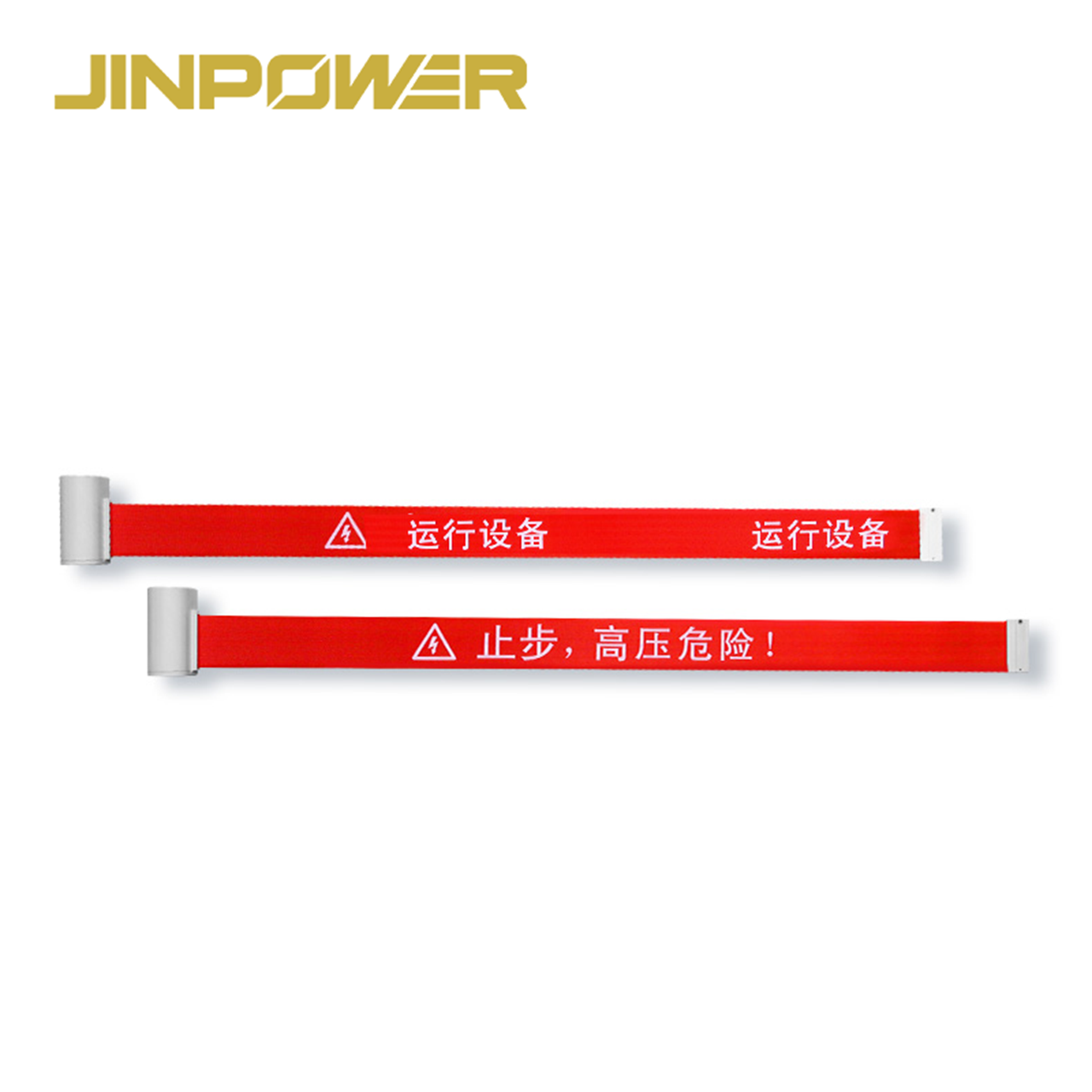

Mi az a mágneses, visszahúzható biztonsági kordon?

A mágneses, visszahúzható biztonsági kordon egy újrafelhasználható, vizuális hozzáférés-szabályozó eszköz, amely mágneses rögzítőalapot és visszahúzható figyelmeztető szalagot kombinál.

A szekrények, oszlopok vagy berendezések köré tekert egyszer használatos figyelmeztető szalag helyett a ház közvetlenül egy megfelelő acélfelületre rögzíthető. A munkaterület lezárásához a szalag kihúzható, a munka befejezése után pedig visszahúzódik a házba.

Ez különösen hasznossá teszi olyan létesítményekben, ahol rendszeresen végeznek karbantartást, ellenőrzést és ideiglenes hozzáférés-szabályozást.

Fő funkciói:

• Ideiglenes vizuális határ kijelölése
• A terület korlátozott hozzáférésének jelzése
• Karbantartási, ellenőrzési és javítási zónák megjelölése
• A gyalogosforgalom ideiglenes irányítása

Elsősorban vizuális és magatartásalapú hozzáférés-szabályozó termék, nem pedig szerkezeti védőkorlát.

Miért előnyös a mágneses rögzítés?

Szerszám nélküli felszerelés

A mágneses hátsó rögzítés közvetlenül egy megfelelő acél- vagy vasfelülethez kapcsolható, lyukak fúrása, csavarok beszerelése vagy állandó rögzítőkonzol hozzáadása nélkül.

Ez hasznos kapcsolóberendezések, elektromos szekrények és gépvázak környezetében, ahol nem kívánatos a berendezés megfúrása.

Kevesebb helyigény a padlón

A hagyományos visszahúzható kordonhoz gyakran oszlop és talp szükséges. A mágneses kordon egy meglévő fémszerkezetet használ rögzítési pontként.

Ez keskeny kapcsolóberendezés-folyosókon, villamos helyiségekben, ajtónyílásokban és raktári közlekedőutakon lehet hasznos, ahol a talpas állvány értékes közlekedőterületet foglalhat el.

Könnyen áthelyezhető

Ha megváltozik a karbantartás helyszíne, a ház egy másik megfelelő mágneses felületre helyezhető át.

A szalag kihúzása előtt mindig ellenőrizze, hogy az új rögzítési pont kellően stabil mágneses tartást biztosít-e.

Hogyan működik a mágneses, visszahúzható kordon?

Mágneses hátsó rögzítés

A mágneses hátsó rögzítés kompatibilis acél- vagy vasfelületen tartja a kordon házát.

A tényleges tartóerőt az alábbiak befolyásolhatják:

• A fém típusa
• A felület bevonata
• Az acél vastagsága
• A felület síksága
• Por, olaj vagy szennyeződés
• A szalag feszessége
• Oldalirányú terhelés

Projektmegrendelések esetén célszerű a tényleges szerelési felületen tartóerő-próbát végezni az alkalmasság ellenőrzéséhez.

5 m-es, visszahúzható nejlonszalag

Az 5 m-es nejlonszalag csak a munkaterülethez szükséges hosszban húzható ki.

Használat után a szalag visszahúzódik az ABS-házba, ami segít a rendszert rendezetten tartani, és előkészíti a következő karbantartási munkára.

Quick-Connect csatlakozófelület

A szalag vége és a ház Quick-Connect csatlakozófelülettel rendelkezik kompatibilis csatlakozási pontokhoz és több egységből álló elrendezésekhez.

Ha egy 5 m-es egység nem elegendő, több kompatibilis kordon is elrendezhető szakaszokban a rögzítési pontok és a helyszín adottságai szerint.

Ez nem jelent korlátlan hosszabbíthatóságot. A tényleges elrendezést továbbra is a mágneses tartás, a szalag feszessége és a munkaterület körülményei határozzák meg.

ABS-ház

Az ABS-ház normál szállítás, tárolás és ismételt használat során védi a nejlonszalagot, a rugót és a visszahúzó mechanizmust.

Fényvisszaverő figyelmeztető elem

A fényvisszaverő figyelmeztető elem gyenge vagy változó fényviszonyok között is könnyebben észrevehetővé teszi a kordont.

Javítja a vizuális észlelhetőséget, de nem szabad meghatározott közúti fényvisszaverési osztálynak megfelelőként leírni, ha a kiválasztott termékhez nem áll rendelkezésre megfelelő vizsgálati adat.

Milyen felületeken használható a mágneses kordon?

A termék csak akkor működik megfelelően, ha a rögzítési felület elegendő mágneses vonzást biztosít a ház stabilan tartásához.

Értékelésre általában alkalmas felületek

• Szénacél szekrény
• Acél kapcsolóberendezés-ház
• Acél gépváz
• Acélállvány
• Vasszerkezet
• Kompatibilis acélajtó / ajtókeret
• Acéloszlop

Előzetesen vizsgálandó felületek

• Festett acél
• Porfestett acél
• Vékony acéllemezek
• Ívelt fémfelületek
• Bizonyos rozsdamentesacél-minőségek

A rozsdamentes acélt különösen fontos ellenőrizni, mert a különböző minőségek mágneses tulajdonságai eltérőek. A „rozsdamentes acél” megnevezés önmagában nem jelenti azt, hogy a mágnes megfelelően tart.

Mágneses rögzítéshez általában alkalmatlan felületek

• Alumínium
• Műanyag
• FRP
• Fa
• Üveg
• Beton

Ha bizonytalan a szerelési felületet illetően, nagyobb tétel megrendelése előtt küldje el az anyag adatait, vagy próbálja ki a mintát a tényleges berendezésen.

Miért előnyös a 6 cm széles figyelmeztető szalag?

A 6 cm széles szalagon a keskeny hevedereknél nagyobb, jól látható hely áll rendelkezésre a figyelmeztető információk számára.

A gyakori figyelmeztető feliratok közé tartoznak:

• VESZÉLY
• VIGYÁZAT
• BELÉPNI TILOS
• BEJÁRAT TILOS
• CSAK FELHATALMAZOTT SZEMÉLYZETNEK
• VILLAMOS MUNKA FOLYAMATBAN
• KARBANTARTÁS FOLYAMATBAN

A szélesebb szalagon több hely jut a projektazonosítónak, a vállalati logóknak és a többnyelvű figyelmeztető szövegeknek is.

A 6 cm-es szélesség termékkialakítási specifikáció. Nem szabad automatikusan egy adott biztonsági szabvány által előírt kötelező szélességként feltüntetni.

Hol használható legjobban az 5 m-es szalag?

Az 5 m-es, visszahúzható szalag elsősorban helyi, ideiglenes hozzáférés-szabályozásra alkalmas, nem pedig nagy távolságú területhatárolásra.

Jellemző felhasználási területek:

• Elektromos szekrény körüli munkaterület
• Kapcsolóberendezés-öböl
• Ajtónyílás
• Rövid folyosó
• Berendezés-ellenőrzési zóna
• Raktári közlekedőút
• Helyi karbantartási terület

Ha a szükséges határ jóval hosszabb annál, amit egy egység kényelmesen lefed, ahelyett, hogy túlfeszítené a szalagot, használjon további rögzítési pontokat vagy több kompatibilis kordont.

Mágneses, visszahúzható kordon és dobozos figyelmeztetőszalag

Ha a projekthez jóval hosszabb, hordozható figyelmeztető határolás szükséges, tekintse meg a dobozos figyelmeztetőszalag-tekercsünket.

Mágneses kordon és talpas, oszlopos visszahúzható kordon

A mágneses kialakítás ott működik a legjobban, ahol már rendelkezésre állnak megbízható acél rögzítési pontok. Olyan nyílt területeken, ahol nincs megfelelő fémszerkezet, praktikusabb lehet egy talpas oszlop vagy más kordonrendszer.

Egyedi figyelmeztető szöveg, logó és többnyelvű nyomtatás

A JINPOWER figyelmeztető feliratok, vállalati logók és projektazonosítók szalagra történő szitanyomását vállalja.

Az egyedi igények közé tartozhat:

• Figyelmeztető szöveg
• Vállalati logó
• Közműszolgáltató / kivitelező neve
• Részleg neve
• Projektazonosító
• Eszközazonosító
• Helyi nyelvű figyelmeztetés
• Kétnyelvű / többnyelvű elrendezés

A gyártás előtt egyeztetni kell a szalag alapszínét, a szöveg színét, a betűméretet, a logó méretét, a figyelmeztető üzenet hosszát és a nyomtatás helyét.

Fő alkalmazási területek

Alállomási és kapcsolóberendezés-karbantartás

Az alállomásokon és kapcsolóberendezések helyiségeiben gyakran szükség van a hozzáférés ideiglenes korlátozására ellenőrzés, vizsgálat, karbantartás vagy berendezésjavítás során.

Megfelelő acél kapcsolóberendezés vagy szekrény rendelkezésre állása esetén a mágneses ház külön talpas oszlop nélkül alakíthat ki ideiglenes, vizuális határt.

Villamos berendezések karbantartása

A kordon megszakítók, elektromos szekrények, transzformátorok kiegészítő berendezései és vezérlőpanelek körül használható a karbantartási terület vizuális kijelölésére.

Támogathatja a munkavégzési engedélyezési, karbantartási jelzési és helyszíni hozzáférés-szabályozási eljárásokat, de nem helyettesíti a villamos leválasztást.

Ipari karbantartás

A gyárak és műhelyek megfelelő acélszerkezetek megléte esetén mágneses kordont használhatnak ideiglenes leállások, gépellenőrzések és javítási zónák körül.

Raktári és logisztikai területek

A termék ideiglenes gyalogos területek kijelölésére használható állványjavítás, közlekedőút-karbantartás, rakodóterület-ellenőrzés vagy berendezésjavítás során.

Nem arra tervezték, hogy fizikailag megállítsa a targoncákat, járműveket vagy más mozgó berendezéseket.

Ajtónyílások és folyosók

Az acél ajtókeretek, szekrények és más megfelelő rögzítési pontok révén a mágneses kordon ajtónyílások és folyosók ideiglenes hozzáférés-szabályozására is alkalmas.

Hogyan használható a mágneses kordon LOTO-eljárások mellett?

A mágneses kordon vizuálisan megjelölheti a karbantartási vagy Lockout / Tagout területet, de önmagában nem LOTO-eszköz.

Nem helyettesíti az alábbiakat:

• Energia-leválasztás
• Lakat
• Címke
• Az energia-mentes állapot ellenőrzése
• Munkavégzési engedély
• Felhatalmazott személyek ellenőrzésére szolgáló eljárások

Feladata, hogy a már kijelölt korlátozott hozzáférésű vagy karbantartási területet más személyek számára könnyebben felismerhetővé tegye.

Beltéri és kültéri használat

A termék beltéri, ideiglenes kordonnak jól használható, és megfelelő helyszíni körülmények esetén ideiglenes kültéri használatra is számításba vehető.

Kültéri használat esetén ellenőrizze:

• A szelet
• Az esőt és a nedvességet
• A rögzítési felület állapotát
• Az acélfelület szennyezettségét
• A szalag fesztávját
• Az oldalirányú terhelést
• A hőmérsékleti igénybevételt
• A személy- és járműforgalmat

Konkrét környezeti vizsgálati adatok nélkül a terméket nem szabad automatikusan állandó, minden időjárási körülmény között használható kültéri kordonnak nevezni.

Miért fontos a szalag feszessége és a szél?

Az 5 m-es szalag kihúzásakor oldalirányú terhelés éri a mágneses házat és a csatlakozási pontokat.

A szél, a véletlen érintkezés vagy a túlzott szalagfeszesség növelheti ezt a terhelést.

Kerülje az alábbiakat:

• A szalag túlfeszítése
• Gyenge vagy alulméretezett acél rögzítési felület használata
• Hosszú, alátámasztás nélküli szakaszok használata erős szélben
• A szalagra támaszkodás engedélyezése
• Szerszámok vagy más terhek szalagra akasztása
• Targoncák vagy járművek kordonnal való érintkezésének engedése

Nagyobb területeken egyetlen szalag nagy feszítőerejű kötélként történő használata helyett alkalmazzon több megfelelő rögzítési pontot vagy több kordonegységet.

Mire nem alkalmas ez a mágneses kordon?

Még akkor is, ha a szalagon „VESZÉLY” vagy „BELÉPNI TILOS” felirat szerepel, a kordon működése továbbra is a helyszíni hozzáférés-szabályozási szabályok betartásától függ. Nem akadályozza meg fizikailag a belépést úgy, mint egy védőkorlát vagy zárható akadály.

Mit kell ellenőrizni használat előtt?

A mágneses alap ellenőrzése

• Győződjön meg róla, hogy a mágnes nem laza és nem láthatóan sérült
• Távolítsa el a vastag por-, olaj- és szennyeződésréteget a rögzítési felületről
• Ellenőrizze, hogy a ház megfelelően felfekszik-e a felületre
• A szalag kihúzása előtt ellenőrizze a mágneses tartás stabilitását

A nejlonszalag ellenőrzése

• Rojtosodás
• Vágások
• Szélek kopása
• Súlyos szennyeződés
• Nehezen olvasható figyelmeztető szöveg

A visszahúzó mechanizmus ellenőrzése

Győződjön meg arról, hogy a szalag komoly elakadás, rendellenes mozgás vagy ellenőrizetlen visszacsapódás nélkül, egyenletesen kihúzható és visszahúzható.

A gyorscsatlakozó ellenőrzése

Ellenőrizze, hogy nincsenek-e repedések, deformációk vagy nyilvánvaló kopások, és győződjön meg róla, hogy a csatlakozó összekapcsolva biztonságosan tart.

Az ABS-ház ellenőrzése

Ellenőrizze, hogy nincsenek-e súlyos repedések, ütés okozta sérülések vagy deformációk, amelyek akadályozhatják a belső visszahúzó mechanizmust.

A fényvisszaverő figyelmeztető elem ellenőrzése

Ha a fényvisszaverő elem súlyosan sérült, hiányzik vagy erősen szennyezett, a helyszín láthatósági követelményei alapján mérlegelje a javítás vagy csere szükségességét.

Tisztítás, tárolás és karbantartás

• Használat után egyenletesen húzza vissza a szalagot
• Erősen szennyezett szalagot ne húzzon vissza a házba
• Tárolás előtt távolítsa el a sarat, olajat és vegyszereket
• Hosszú távú tárolás előtt győződjön meg arról, hogy a szalag száraz
• Tartsa tisztán a mágneses rögzítési felületet
• Óvja a házat az erős ütésektől és a leejtéstől
• Ne akasszon szerszámokat vagy más terheket a szalagra
• Kerülje a szalag szükségtelen, hosszan tartó megfeszítését
• Óvja a Quick-Connect csatlakozófelületet a sérüléstől

Mikor kell kivonni a mágneses kordont a használatból?

Állítsa le a használatot és ellenőrizze a kordont, ha már nem képes stabil és jól látható ideiglenes határt kialakítani.

Jellemző okok:

• A mágneses alap nem rögzíthető biztonságosan
• A mágnes laza vagy sérült
• A nejlonszalag súlyosan szakadt vagy rojtos
• A figyelmeztető üzenet már nem olvasható jól
• A visszahúzó mechanizmus ismételten elakad
• A szalag nem húzható vissza megfelelően
• A gyorscsatlakozó már nem kapcsolódik megbízhatóan
• Az ABS-házon súlyos repedések vannak
• A terméket súlyos ütés érte
• A kordon már nem felel meg a helyszín hozzáférés-szabályozási követelményeinek

Ellenőrzőlista a mágneses kordon átvételéhez

A JINPOWER szállítás előtti ellenőrzései

Közműszolgáltatói, EPC-, ipari és forgalmazói megrendeléseknél a szállítás előtti ellenőrzés célja annak biztosítása, hogy a tényleges kordon megfeleljen a jóváhagyott rendelési követelményeknek.

• 6 cm-es szalagszélesség
• 5 m-es visszahúzható szalaghossz
• A nejlonheveder állapota
• A mágneses alap állapota
• Visszahúzási funkció
• Quick-Connect funkció
• ABS-ház
• Fényvisszaverő figyelmeztető elem
• Egyedi nyomtatott szöveg és logó
• Mennyiség
• Csomagolás

Egyedi megrendeléseknél a figyelmeztető grafikát – beleértve a szalag alapszínét, a szöveget, a logót, a nyelvet és a nyomtatás helyét – sorozatgyártás előtt jóvá kell hagyni.

Projekt- és OEM-lehetőségek

A megerősített rendelési követelményektől függően a JINPOWER az alábbiakról tud egyeztetni:

• Figyelmeztető szöveg
• Vállalati logó
• Projekt neve
• Részlegazonosító
• Egynyelvű / többnyelvű elrendezés
• Szitanyomás
• Projektcímke
• Csomagolás
• Nagy tételű mennyiség

Hogyan válasszon a JINPOWER biztonsági figyelmeztető termékei közül?

Tekintse meg a teljes biztonsági figyelmeztető szalag kínálatot különböző munkaterületi és közműszolgáltatói figyelmeztetési alkalmazásokhoz.

Hosszabb ideiglenes határoláshoz tekintse meg a dobozos figyelmeztetőszalag-tekercsünket.

Föld alatti kábel- és közműprojektekhez tekintse meg a föld alatti figyelmeztető szalagot.

Miért válassza a JINPOWER mágneses, visszahúzható biztonsági kordonjait?

Villamos és ipari munkaterületekre tervezve

A JINPOWER ezt a terméket alállomásokhoz, villamos karbantartáshoz, ipari létesítményekhez és más olyan munkaterületekhez kínálja, ahol rendszeresen szükség van ideiglenes hozzáférés-szabályozásra.

Egyértelmű termékspecifikációk

A 6 cm-es nejlonszalag, az 5 m-es visszahúzható hossz, a mágneses rögzítés, az ABS-ház és a Quick-Connect csatlakozófelület megkönnyíti a termék tényleges helyszíni elrendezéshez viszonyított értékelését.

Újrafelhasználható munkaterület-kezelés

Azokban a létesítményekben, ahol gyakran végeznek karbantartást és korlátozzák a hozzáférést, a visszahúzható kordon csökkentheti az ideiglenes figyelmeztető szalag ismételt felhelyezésének és ártalmatlanításának szükségességét.

Egyedi biztonsági kommunikáció

Az egyedi szövegek, logók és többnyelvű nyomtatás révén a szalag az ideiglenes területkezelést egyértelmű munkaterületi biztonsági tájékoztatással ötvözi.

Mit tüntessen fel az ajánlatkérésben?

Gyakran ismételt kérdések

A mágneses figyelmeztető szalag megegyezik a hagyományos figyelmeztető szalaggal?

Nem. Az ezen az oldalon szereplő termék egy mágneses, visszahúzható biztonsági kordon mágneses házzal, 5 m-es visszahúzható nejlonszalaggal és Quick-Connect csatlakozófelülettel. A hagyományos figyelmeztető szalagot általában hosszú, laza vagy tekercselt szalagként szállítják.

Bármilyen fémhez rögzíthető a mágneses kordon?

Nem. Elsősorban megfelelő mágneses tulajdonságú acél- vagy vasfelületekhez tervezték. Az alumínium és sok nem mágneses anyag nem alkalmas, és egyes rozsdamentesacél-minőségek is csak csekély vagy semmilyen mágneses vonzást nem biztosítanak.

Mekkora a szalag maximális hossza?

A jelenlegi termékkialakítás 5 m-es visszahúzható szalagot tartalmaz. A gyakorlati fesztávot továbbra is a rögzítési felület, a szalag feszessége és a helyszíni körülmények alapján kell meghatározni.

Összekapcsolható több mágneses kordon?

Igen. A Quick-Connect csatlakozófelület lehetővé teszi kompatibilis egységek összekapcsolását nagyobb ideiglenes határok kialakításához. A tényleges elrendezésnél továbbra is figyelembe kell venni a mágneses rögzítési pontokat, a szalag feszességét és a munkaterület körülményeit.

Használható alállomáson?

Igen, megfelelő karbantartási, ellenőrzési és ideiglenesen korlátozott hozzáférésű területeken. Vizuális hozzáférés-szabályozó eszköz, nem biztosít villamos szigetelést, és nem helyettesíti a leválasztást, a földelést vagy a villamos védőeszközöket.

Használható LOTO-kordonként?

Vizuálisan megjelölhet LOTO- vagy karbantartási területet, de önmagában nem Lockout / Tagout eszköz, és nem helyettesítheti a lakatolási, címkézési vagy energia-leválasztási eljárásokat.

Meg tud állítani targoncákat vagy járműveket?

Nem. Vizuális figyelmeztetésre és a gyalogosforgalom irányítására tervezték, nem járműütközés elleni vagy ütközésvédő kordonként.

Használható kültéren?

Megfelelő körülmények között ideiglenes kültéri használatra is számításba vehető, de ellenőrizni kell a szelet, az esőt, a mágneses felület állapotát, a szalag fesztávját és a környezeti igénybevételt. Nem szabad automatikusan állandó, minden időjárási körülmény között használható kordonnak tekinteni.

Egyedileg megadható a figyelmeztető szöveg és a logó?

Igen. A JINPOWER figyelmeztető szövegek, logók és projektazonosítók szitanyomását vállalja egynyelvű és többnyelvű elrendezésben is.

Miért ne használjunk egyszerű, eldobható figyelmeztető szalagot?

Az eldobható figyelmeztető szalag jó választás lehet egyszeri használatra vagy nagy kiterjedésű ideiglenes lezárásokhoz. A mágneses, visszahúzható kordon ott hasznosabb, ahol ugyanazokat a munkaterületeket rendszeresen meg kell nyitni, le kell zárni és meg kell jelölni.

Érdeklődés mágneses, visszahúzható biztonsági kordonról és árajánlatkérés

Ha alállomásokhoz, villamos karbantartáshoz, ipari létesítményekhez, raktárakhoz, EPC-projektekhez vagy biztonságtechnikai termékek forgalmazásához keres mágneses, visszahúzható biztonsági kordont, a „mágneses figyelmeztetőszalag-ár” megkeresés helyett küldje el a JINPOWER részére a tényleges munkaterületi adatokat.

Adja meg a rögzítési felületet, a szükséges kordonfesztávot, a mennyiséget, a beltéri vagy kültéri felhasználási környezetet, a figyelmeztető szöveget, a nyelvet, a logóval kapcsolatos igényeket, a grafikát és a csomagolási követelményeket.

Ha nem biztos abban, hogy a helyszíni acélfelület elegendő mágneses tartást biztosít-e, küldje el a felület anyagára vonatkozó adatokat és fényképeket, vagy először próbáljon ki egy mintát. A JINPOWER ezután meg tudja erősíteni, hogy a mágneses, visszahúzható biztonsági kordon alkalmas-e az alkalmazáshoz.
