Основные характеристики

• Централизованное хранение электротехнических СИЗ и средств обеспечения безопасности
• Подходит для изолирующих перчаток, бот, указателей напряжения, заземляющих устройств и некоторых изолированных инструментов
• Внутренняя система хранения с несколькими полками
• Смотровая панель в передней части — в зависимости от конфигурации шкафа
• Запираемая конструкция для контролируемого хранения оборудования
• Помогает отделить электротехнические средства защиты от обычного ремонтного инструмента
• Упрощает идентификацию оборудования, ежедневные проверки и управление запасами
• Вентиляция — в зависимости от конфигурации шкафа
• Дополнительные функции осушения, контроля температуры или интеллектуального управления — в зависимости от выбранной системы
• Подходит для подстанций, электрощитовых, мастерских энергетических компаний и промышленных электроустановок

Краткие технические характеристики

Точные габариты шкафа, толщина материала, количество полок, нагрузка на полку, масса шкафа, материал смотрового окна и степень защиты от внешних воздействий необходимо уточнить в техническом паспорте и утверждённом чертеже выбранной модели.

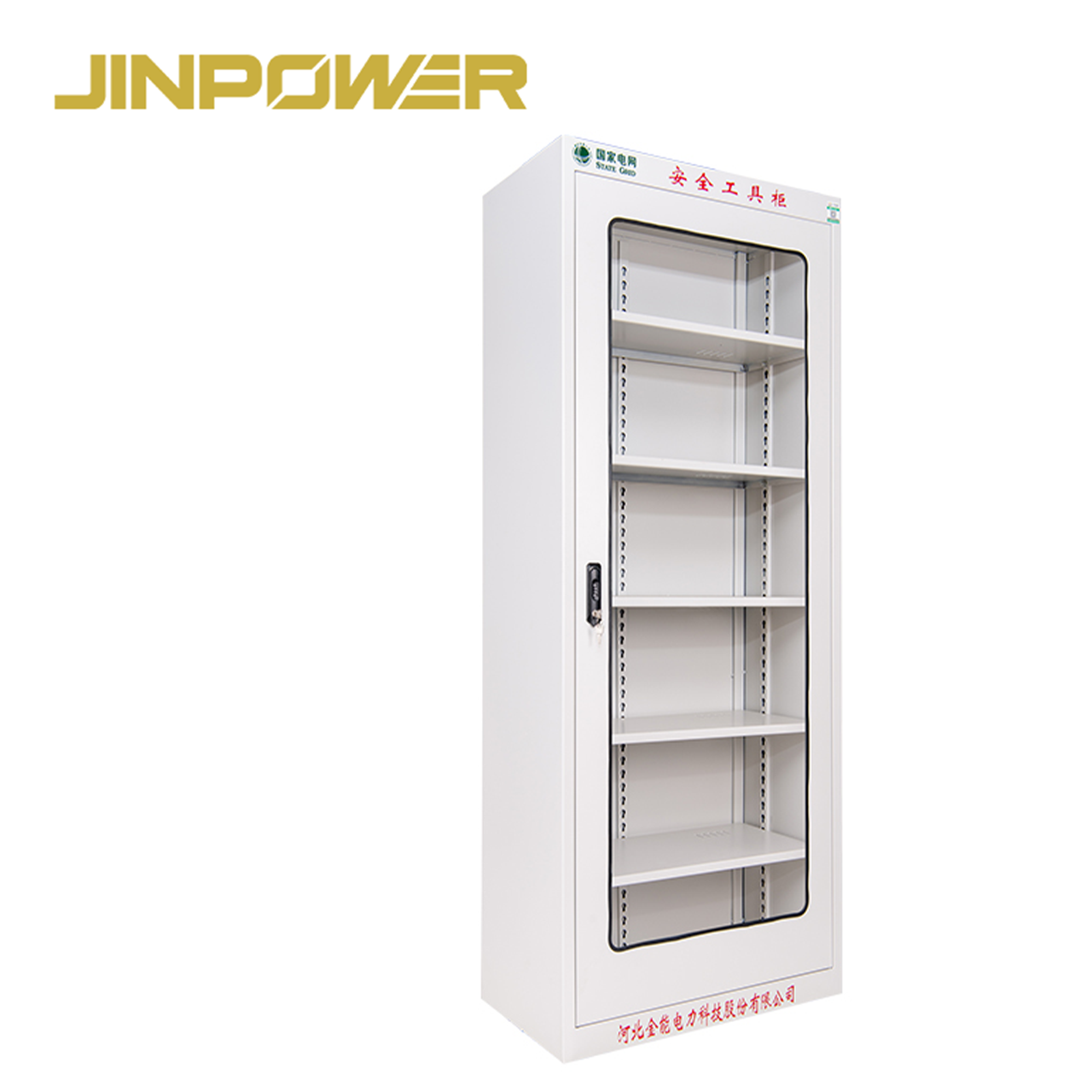

Типовая стандартная конфигурация шкафа

Стандартный шкаф для электротехнических средств защиты предназначен прежде всего для повседневного хранения и организации СИЗ, испытательного оборудования и обычных электротехнических средств защиты, а не для очень тяжёлого ремонтного оборудования.

Точное количество полок, расстояние между ними и схема хранения зависят от выбранного шкафа. Перед началом производства необходимо утвердить окончательные размеры и внутреннюю компоновку.

Краткое руководство по выбору

Что такое шкаф для электротехнических средств защиты?

Шкаф для электротехнических средств защиты — это специализированный шкаф для упорядоченного хранения электротехнических СИЗ, средств обнаружения напряжения, заземляющих устройств и изолированных инструментов в контролируемом и чётко обозначенном месте.

Его назначение не сводится к наличию дверей и полок.

Специализированный шкаф помогает электротехническим бригадам:

• Хранить средства защиты отдельно от обычного инструмента
• Систематизировать оборудование по категориям
• Быстрее выявлять отсутствие оборудования
• Улучшить готовность к ежедневным проверкам
• Сократить беспорядочное складирование и хранение на полу
• Поддерживать учёт выдачи и возврата
• Защищать хранящееся оборудование от ненужных механических повреждений и загрязнения
• Упростить аудит и управление зоной хранения средств защиты

Поэтому на подстанциях и объектах электротехнического обслуживания такой шкаф может стать частью процесса управления оборудованием, а не просто мебелью для общего хранения.

Какое электротехническое оборудование можно хранить внутри?

Перечень оборудования всегда следует сверять с внутренними размерами, конфигурацией полок и грузоподъёмностью выбранного шкафа.

Обычно в нём можно хранить:

• Электроизолирующие перчатки
• Электроизолирующие боты
• Защитные каски и электротехнические СИЗ
• Указатели напряжения
• Некоторые изолированные ручные инструменты
• Переносные заземляющие устройства
• Заземляющие зажимы и принадлежности
• Измерительные приборы
• Предохранительные привязи, если способ хранения подходит
• Принадлежности для технического обслуживания
• Некоторые изолирующие штанги / оперативные штанги, если подходят размеры и конфигурация опор
• Изолирующие резиновые ковры, если подходят размеры ковра и способ хранения

Изолирующим штангам требуется особое внимание

Длинные изолирующие штанги и несекционные изолированные оперативные штанги не следует автоматически размещать в стандартном шкафу.

Перед заказом проверьте:

• Длину сложенной или несекционной штанги
• Внутреннюю высоту шкафа
• Требуемое положение при хранении
• Точки опоры
• Риск изгиба или повреждения поверхности

Не сгибайте и не пытайтесь силой поместить изолированную оперативную штангу в слишком маленький шкаф.

Для изолирующих ковров также требуется подходящий способ хранения

Электроизолирующие резиновые ковры могут значительно различаться по ширине, толщине и длине рулона.

Если в шкафу планируется хранить ковры, уточните, требуется ли хранение в рулоне, в разложенном виде или иным утверждённым способом, и убедитесь, что размеры шкафа подходят.

Стандартный шкаф и усиленный шкаф для электротехнических средств защиты

Эти два типа шкафов предназначены для разных приоритетов хранения.

Если проект предусматривает более тяжёлое заземляющее оборудование, крупные зажимы или большие наборы ремонтного инструмента, ознакомьтесь с нашимусиленным шкафом для электротехнических средств защиты.

Зачем нужно специализированное хранение

Электротехнические средства защиты — это не обычный инструмент для мастерской.

Изолирующие перчатки, указатели напряжения, заземляющее оборудование и другие средства защиты могут требовать регулярных проверок, контролируемого хранения и чёткой идентификации перед использованием.

Если хранить все эти изделия вместе с обычным инструментом, могут возникнуть следующие практические проблемы:

• Оборудование сложнее найти
• Легче упустить из виду статус проверки
• Сложнее выявить отсутствующие инструменты
• Хрупкое оборудование может быть повреждено более тяжёлым инструментом
• СИЗ могут загрязниться
• Оборудование разных категорий смешивается
• Подготовка к электротехническим работам занимает больше времени

Специализированный шкаф обеспечивает электротехническим средствам защиты чётко определённое место хранения и способствует более последовательному управлению оборудованием.

Визуальный контроль для ускорения проверки

Если выбранный шкаф оснащён смотровой панелью спереди, персонал может быстро оценить общую заполненность шкафа и порядок размещения инструмента, не открывая дверцу.

Это может быть полезно, когда нужно проверить, что:

• Необходимые СИЗ имеются в наличии
• Указатели напряжения находятся в отведённой зоне хранения
• Оборудование возвращено после работы
• Полка заметно перегружена
• Важное оборудование отсутствует на обычном месте

Материал смотровой панели следует уточнить в спецификации выбранного шкафа, а не считать заранее, что это стекло, акрил или поликарбонат.

Упорядоченное хранение для ускорения проверок и выдачи инструмента

Хороший шкаф для электротехнических средств защиты должен поддерживать простой порядок управления оборудованием:

Идентификация → Проверка → Выдача → Использование → Возврат → Повторная проверка

Внутреннее пространство можно разделить на практичные зоны хранения.

Точную схему зонирования следует составлять на основе фактического перечня оборудования для проекта, а не копировать одинаковое расположение полок для каждого шкафа.

Почему условия хранения важны для электротехнических СИЗ

Некоторые электротехнические средства защиты могут терять свои свойства при хранении в неподходящих условиях.

Факторы, которые могут потребовать контроля:

• Избыточная влажность
• Экстремальная температура
• Длительное воздействие света
• Озон
• Масла и химические вещества
• Токопроводящие загрязнения
• Механические повреждения
• Неправильное штабелирование или сжатие

Специализированный шкаф может обеспечить более чистые и контролируемые условия хранения, однако сам по себе он не заменяет требования к хранению, проверке или периодическим испытаниям конкретного электротехнического средства защиты.

Например, изолирующие перчатки следует хранить и обслуживать в соответствии с применимым стандартом, нормативными требованиями и инструкциями производителя, даже если они находятся в специализированном шкафу для электротехнических средств защиты.

Вентиляция и дополнительные функции контроля условий среды

Вентиляция

Вентиляция помогает обеспечить циркуляцию воздуха внутри шкафа и уменьшить застой воздуха при хранении.

Точную конструкцию системы вентиляции следует уточнить для выбранной конфигурации шкафа.

Дополнительное осушение

Если в электрощитовой или на подстанции повышенная влажность, возможность установки системы осушения можно обсудить с учётом выбранной системы шкафа и требований проекта.

Если проекту требуется активный контроль влажности, на этапе RFQ укажите необходимый диапазон влажности, электропитание, способ управления и требования к сигнализации.

Дополнительный контроль температуры

Функции контроля температуры также следует рассматривать как дополнительные конфигурации проекта, а не считать стандартными для каждого шкафа.

Если требуется обогрев или управление температурой, до начала производства уточните электропитание, номинальную мощность, контроллер, диапазон уставок и предполагаемые условия хранения.

Контроль условий среды не заменяет надлежащий уход за оборудованием

Вентиляция, обогрев или осушение могут способствовать улучшению условий хранения, но автоматически не гарантируют исправность хранящегося оборудования или его соответствие требованиям.

Для конкретных средств защиты по-прежнему необходимо выполнять требования к проверке, очистке, электрическим испытаниям и замене.

Запирание и дополнительное интеллектуальное управление

Для стандартного хранения электротехнических средств защиты запираемый шкаф помогает хранить оборудование в отведённом месте и ограничивать неконтролируемый доступ.

Для базовых проектов может быть достаточно обычного механического замка.

Если энергетическому предприятию или ремонтной организации требуются более широкие функции управления инструментом, могут быть предусмотрены дополнительные системы:

• Идентификация оборудования по RFID
• Доступ для авторизованных пользователей
• Учёт выдачи / возврата инструмента
• Состояние запасов
• Отслеживание оборудования
• Интеллектуальное управление шкафом

RFID и интеллектуальное управление следует рассматривать как отдельные дополнительные конфигурации, если они доступны. Это не стандартные функции каждого шкафа для электротехнических средств защиты.

Как выбрать шкаф подходящего размера

1. Подготовьте перечень оборудования

Сначала составьте список всего оборудования, которое необходимо хранить, вместо того чтобы подбирать шкаф только по внешним размерам.

Укажите:

• Тип оборудования
• Количество
• Примерные размеры
• Примерную массу
• Размеры футляра для хранения, если применимо
• Частоту использования оборудования

2. Проверьте габариты самого крупного изделия

Размеры одного крупного футляра для указателя, заземляющего комплекта или оперативного инструмента могут определять минимальное расстояние между полками или высоту шкафа.

3. Проверьте расстояние между полками

Большее количество полок не всегда означает более удобное хранение.

Расстояние между полками должно соответствовать фактической высоте коробок с СИЗ, футляров указателей, бот и другого оборудования.

4. Проверьте нагрузку на полки

Переносное заземляющее оборудование и другие тяжёлые изделия следует размещать только на полках с подтверждённой достаточной грузоподъёмностью.

Если проект предусматривает большое количество тяжёлых комплектов заземления, рассмотритеусиленный шкаф для электротехнических средств защиты.

5. Предусмотрите разумный запас вместимости

Шкаф без свободного места может оказаться перегруженным, если впоследствии добавятся новые СИЗ или электротехнические инструменты.

Для долгосрочных проектов в энергетике и промышленности предусмотрите разумный запас места для хранения, не выбирая при этом неоправданно большой шкаф.

Основные области применения

Подстанции

На подстанциях специализированные шкафы могут использоваться для хранения указателей напряжения, заземляющего оборудования, изолирующих СИЗ и оперативного инструмента в отведённой зоне хранения средств защиты.

Это помогает сделать проверки перед работой и получение оборудования более систематичными.

Распределительные электрощитовые

В электрощитовых и распределительных объектах шкаф помогает хранить электротехнические средства защиты отдельно от обычных материалов для технического обслуживания.

Ремонтные мастерские энергетических компаний

Ремонтные бригады энергетических компаний могут организовать хранение СИЗ, указателей напряжения, изолированного инструмента и некоторых заземляющих устройств до выдачи оборудования выездным бригадам.

Промышленные электроустановки

На заводах, шахтах, производственных предприятиях и других промышленных энергетических объектах могут потребоваться специализированные шкафы для электротехнических СИЗ и средств защиты при техническом обслуживании.

Бригады испытаний и пусконаладки

Испытательные бригады часто используют указатели напряжения, измерительные приборы, СИЗ и принадлежности для заземления, которым полезно обеспечить раздельное хранение до и после полевых работ.

Объекты возобновляемой энергетики

На объектах солнечной и ветровой энергетики, а также на объектах BESS шкафы для электротехнических средств защиты могут использоваться для упорядоченного хранения СИЗ, указателей, заземляющего оборудования и инструмента для электротехнического обслуживания.

Поддержка управления электротехническими средствами защиты

Не следует утверждать, что шкаф «соответствует стандартам безопасности энергетической отрасли», не указав конкретное применимое требование.

На практике шкаф помогает улучшить управление оборудованием благодаря:

• Специализированному хранению
• Чёткому распределению оборудования по категориям
• Готовности к ежедневным проверкам
• Идентификации инструмента
• Контролю доступа
• Процедурам выдачи и возврата
• Отслеживанию оборудования при необходимости
• Более чистым и организованным условиям хранения

Любое заявление о соответствии требованиям конкретного проекта должно основываться на фактической конструкции шкафа, протоколах испытаний и применимой спецификации проекта.

Для чего этот шкаф не предназначен

В шкафу хранятся электротехнические средства защиты. Это не означает, что сам шкаф следует называть электрически изолирующим шкафом.

Степень защиты IP и защита от внешних воздействий

Не следует предполагать наличие определённой степени защиты IP только потому, что шкаф используется на электротехническом объекте.

Если проект требует:

• IP54
• Защиту от пыли
• Защиту от воды
• Установку вне помещений
• Коррозионную стойкость
• Определённые испытания на воздействие внешних факторов

укажите это требование на этапе RFQ, чтобы можно было проверить выбранную конструкцию шкафа и сопроводительную документацию.

Заявлять степень защиты IP можно только при наличии соответствующих подтверждающих документов для фактически поставляемой конфигурации.

Что необходимо проверить перед вводом шкафа в эксплуатацию?

Корпус шкафа

• Отсутствие серьёзных деформаций
• Целостность покрытия
• Устойчивость основания
• Соответствие шкафа утверждённому чертежу

Дверца и замок

• Дверца открывается и закрывается надлежащим образом
• Петли надёжно закреплены
• Замок исправен
• Ключи или способ доступа соответствуют утверждённой конфигурации

Смотровая панель

Если установлена прозрачная смотровая панель, проверьте наличие трещин, ненадёжного крепления, серьёзных царапин или повреждений при монтаже.

Полки

• Правильное количество полок
• Правильное расположение полок
• Надёжные опоры полок
• Отсутствие видимых деформаций
• Подтверждение предельной нагрузки, если она указана

Дополнительное оборудование для контроля условий среды

Если заказаны системы вентиляции, осушения или контроля температуры, убедитесь, что компоненты, требования к электропитанию и функции управления соответствуют утверждённой спецификации.

Плановые осмотры и техническое обслуживание шкафа

• Поддерживайте чистоту внутри шкафа
• Удаляйте пыль, масло и химические загрязнения
• Не перегружайте полки
• Регулярно проверяйте дверцы, петли и замки
• Следите за читаемостью маркировки оборудования
• Проверяйте смотровую панель, если она установлена
• Не допускайте засорения вентиляционных отверстий
• Проверяйте дополнительное оборудование для осушения или контроля температуры согласно инструкциям
• Не допускайте повреждения хранящихся СИЗ тяжёлыми инструментами
• Пересматривайте организацию полок при изменении перечня оборудования
• Извлекайте повреждённые электротехнические средства защиты из обычного хранения и обращайтесь с ними в соответствии с применимой процедурой

Контрольный список приёмки шкафа для электротехнических средств защиты

Предотгрузочные проверки JINPOWER

Для заказов энергетических компаний, EPC-подрядчиков, промышленных предприятий и дистрибьюторов при предотгрузочной проверке удостоверяются, что фактически изготовленный шкаф соответствует утверждённой конфигурации заказа.

• Общие габариты шкафа
• Конструкция шкафа
• Выравнивание дверцы
• Смотровая панель, если предусмотрена
• Состояние петель
• Работа замка
• Расположение внутренних полок
• Состояние опор полок
• Качество покрытия
• Конструкция системы вентиляции
• Дополнительное оборудование для контроля условий среды, если заказано
• Дополнительные компоненты RFID / интеллектуального управления, если заказаны
• Маркировка изделия и проекта
• Количество
• Упаковка
• Требуемая техническая документация

Если проект требует конкретных испытаний на нагрузку, испытаний оболочки, проверки воздействия внешних факторов или инспекции третьей стороной, эти требования необходимо определить до начала производства.

OEM и конфигурация проекта

JINPOWER осуществляет поставки партиями и для проектов энергетическим компаниям, подстанциям, EPC-подрядчикам, промышленным электротехническим объектам и дистрибьюторам электротехнических средств защиты.

В зависимости от выбранной конструкции шкафа в рамках проекта можно обсудить:

• Размер шкафа
• Количество полок
• Расстояние между полками
• Внутреннюю компоновку для хранения
• Конфигурацию смотровой панели
• Конфигурацию замка
• Вентиляцию
• Дополнительное осушение
• Дополнительный контроль температуры
• Дополнительные функции RFID / интеллектуального управления
• Цвет шкафа
• Маркировку категорий оборудования
• Идентификацию проекта
• Логотип / фирменное оформление
• Упаковку
• Техническую документацию

Косметическая индивидуализация не меняет грузоподъёмность шкафа, степень защиты IP или характеристики защиты от внешних воздействий. Любые требования к техническим характеристикам следует подтверждать фактической конструкцией изделия и сопроводительной документацией.

Как шкаф вписывается в систему электрической безопасности?

Шкаф обеспечивает хранение электротехнических средств защиты и управление ими. Он не заменяет проверки, испытания или правильное использование хранящегося внутри оборудования.

К смежным категориям продукции JINPOWER относятсяшкафы для электротехнического инструмента,электротехнические СИЗ,указатели напряженияизаземляющее оборудование.

Почему стоит выбрать шкафы JINPOWER для электротехнических средств защиты?

Разработаны с учётом электротехнических средств защиты

JINPOWER поставляет электротехнические СИЗ, указатели напряжения, заземляющее оборудование, изолированные оперативные инструменты и другие средства защиты для энергетики, что позволяет проектировать компоновку шкафа с учётом фактически хранящегося оборудования.

Ориентированы на повседневное управление оборудованием

Стандартный шкаф предназначен для регулярного хранения, проверки и выдачи электротехнических средств защиты, а не для хранения тяжёлого промышленного инструмента.

Чёткое разделение стандартной и усиленной конфигураций

Для обычного хранения СИЗ и средств защиты стандартный шкаф предлагает простое решение. Если проект предусматривает более тяжёлые комплекты заземления, крупные зажимы или повышенные требования к нагрузке, можно отдельно рассмотреть усиленный шкаф.

Дополнительное управление условиями среды и доступом

В проектах, требующих вентиляции, осушения, контроля температуры или интеллектуального управления доступом, эти функции можно обсудить как отдельные конфигурации, а не считать стандартными для каждого шкафа.

Проектная документация

Для тендеров энергетических компаний и EPC-проектов размеры шкафа, внутренняя компоновка, маркировка, технические требования и необходимая документация могут быть согласованы до утверждения заказа.

Что следует указать в запросе RFQ?

Часто задаваемые вопросы

Для чего используется шкаф для электротехнических средств защиты?

Он используется для централизованного хранения и управления электротехническими СИЗ, указателями напряжения, заземляющим оборудованием, изолированными инструментами и другими средствами защиты на подстанциях, в электрощитовых и ремонтных помещениях.

Какое оборудование можно хранить в шкафу?

Обычно в шкафу хранят изолирующие перчатки, боты, каски, указатели напряжения, некоторые заземляющие устройства, изолированный инструмент и другие электротехнические СИЗ. Возможность хранения зависит от размеров шкафа, расположения полок и грузоподъёмности.

Можно ли хранить в шкафу изолирующие штанги?

Только если размеры шкафа и расположение внутренних опор подходят для выбранной изолирующей или оперативной штанги. Длинные несекционные штанги нельзя сгибать или пытаться силой поместить в неподходящий шкаф.

Можно ли хранить переносные комплекты заземления?

Да, если размеры и подтверждённая нагрузка на полки подходят. Для более крупных или тяжёлых комплектов заземления может быть предпочтительнее усиленный шкаф для электротехнических средств защиты.

Регулируются ли полки по высоте?

Расположение полок зависит от выбранной конфигурации шкафа. Если нужны регулируемые полки, укажите это в запросе RFQ и согласуйте окончательное расположение полок в утверждённом чертеже.

Оснащается ли каждый шкаф системой осушения или контроля температуры?

Нет. Наличие вентиляции, осушения и контроля температуры зависит от выбранного шкафа и требований проекта. Если эти функции не подтверждены отдельно, их следует считать дополнительными.

Оснащается ли каждый шкаф системой управления RFID?

Нет. В стандартных шкафах может использоваться обычное запираемое хранение. Идентификацию RFID, интеллектуальный контроль доступа и управление выдачей / возвратом необходимо указывать отдельно, если эти функции требуются.

Имеет ли шкаф степень защиты IP54?

Не следует считать, что каждый шкаф имеет степень защиты IP54. Если требуется конкретная степень защиты IP, укажите это на этапе RFQ и проверьте документы для точной конфигурации поставляемого изделия.

Является ли этот шкаф электроизоляционным?

Не следует делать общее утверждение об этом. Это шкаф для хранения электроизоляционных и защитных средств. Хранящиеся изделия могут обеспечивать электрическую изоляцию, однако это не означает, что сам шкаф является электроизоляционной оболочкой.

Чем отличаются стандартный и усиленный шкафы?

Стандартный шкаф для электротехнических средств защиты предназначен для повседневного хранения СИЗ, указателей и обычного защитного инструмента. Усиленный шкаф рассчитан на более крупные наборы инструмента и тяжёлое оборудование, а также на проекты, где требуется особое внимание к нагрузке на полки и распределению нагрузки.

Может ли JINPOWER изготовить шкаф по индивидуальным требованиям?

Размеры шкафа, расположение полок, конфигурацию смотровой панели, замки, маркировку, логотип, вентиляцию и дополнительные функции контроля условий среды или интеллектуального управления можно обсудить с учётом выбранной конструкции шкафа и требований проекта.

Запросите информацию и цены на шкафы для электротехнических средств защиты

Если вы подбираете шкафы для электротехнических средств защиты для подстанций, электрощитовых, ремонтных объектов энергетических компаний, промышленных электротехнических объектов или EPC-проектов, направьте JINPOWER фактический перечень оборудования, а не просто запрос на «шкаф для средств защиты».

Укажите типы оборудования, количество, примерные размеры и массу, требуемый размер шкафа, конфигурацию полок, требования к запиранию, условия эксплуатации, требования к дополнительному осушению или интеллектуальному управлению, количество и необходимую техническую документацию.

На основании этих данных JINPOWER сможет подтвердить подходящую конфигурацию стандартного шкафа для электротехнических средств защиты и определить, следует ли вместо него использовать усиленный шкаф, до подготовки коммерческого предложения и утверждения проекта.
