Kipengee	Vipimo

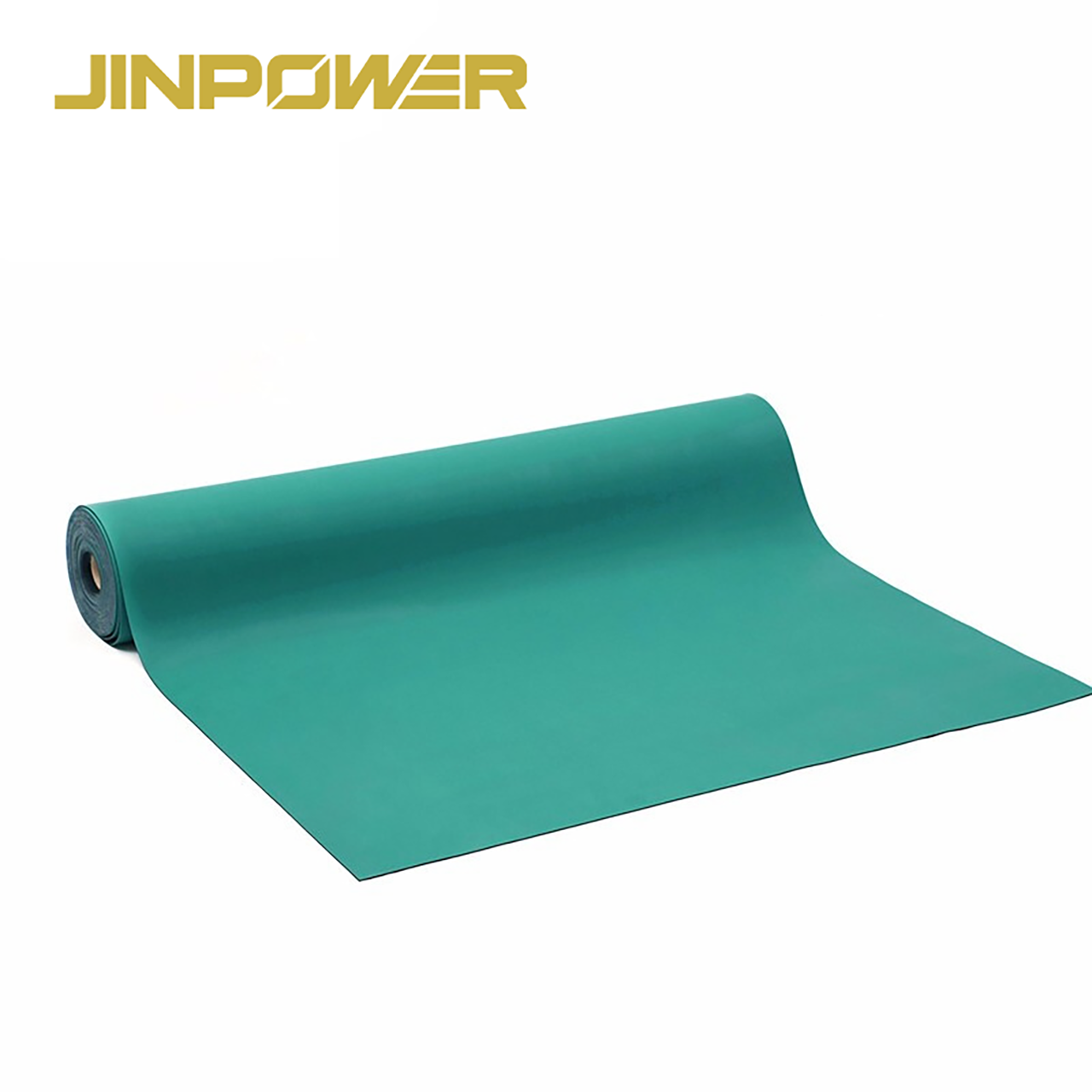

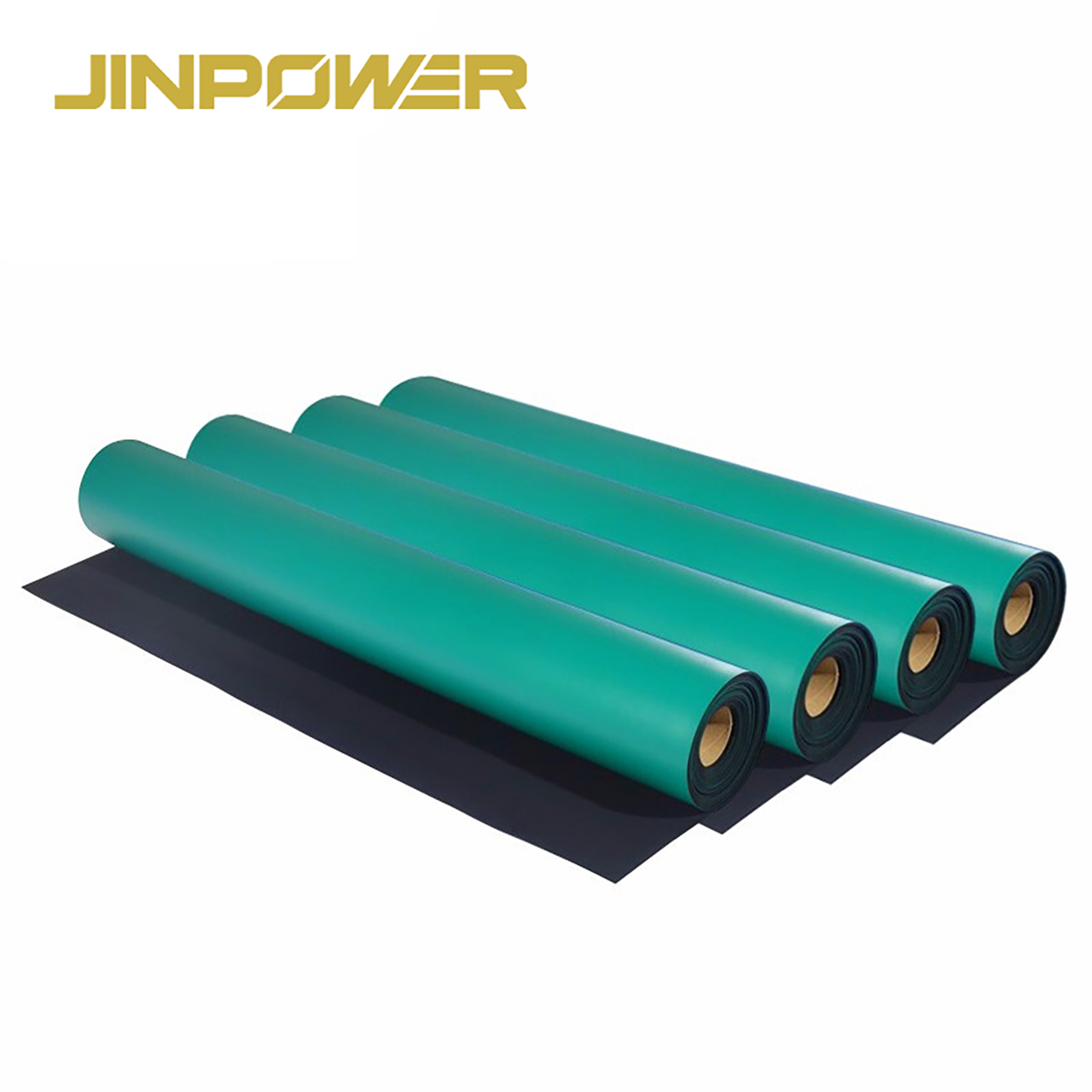

Aina ya Bidhaa	Mkeka wa Mpira wa ESD wa Kuzuia Umeme Tuli
Muundo	Tabaka mbili
Tabaka la Juu	Tabaka linalotawanya umeme tuli
Tabaka la Chini	Tabaka jeusi linalopitisha umeme
Rangi Zinazopatikana	Kijani / Bluu / Kijivu
Mahitaji ya Tabaka Linalotawanya Umeme Tuli	1 × 10⁵ Ω – 1 × 10⁹ Ω
Mahitaji ya Tabaka Linalopitisha Umeme	< 1 × 10⁵ Ω
Mahitaji ya Uondoaji wa Umeme Tuli	≤ 2 seconds
Muundo wa Uwasilishaji	Roli / Saizi zilizokatwa kulingana na mahitaji
Matumizi ya Kawaida	Meza za kazi za ESD na maeneo ya kazi yanayodhibitiwa

Kwa miradi tofauti, tafadhali bainisha unene, upana, urefu, rangi, kiasi na mahitaji ya upinzani wa umeme yanayohitajika unapoomba nukuu ya bei.

Utendaji wa ESD Uliojaribiwa

Matokeo yafuatayo yanategemea sampuli za kijani, bluu na kijivu zilizojaribiwa.

Matokeo haya huwasaidia wanunuzi kuthibitisha kuwa tabaka la uso hutoa uondoaji wa umeme tuli huku tabaka la chini likidumisha njia ya upitishaji umeme.

Kwa ununuzi wa jumla au miradi yenye mahitaji mahususi ya ukaguzi wa upokeaji, nyaraka za majaribio zinapaswa kuthibitishwa dhidi ya vipimo vinavyohitajika kabla ya kuagiza.

Mkeka wa ESD wa Tabaka Mbili Hufanyaje Kazi?

Tabaka hizi mbili hufanya kazi tofauti.

Tabaka la Juu la Kuondoa Umeme Tuli

Uso wa juu umeundwa kudhibiti mwendo wa chaji tuli badala ya kuruhusu chaji kujikusanya kwa haraka kwenye uso wa kazi.

Hii huufanya ufae kwa kushughulikia vipengele na vifaa vya kielektroniki katika maeneo yanayodhibitiwa ESD.

Tabaka la Chini Linalopitisha Umeme

Tabaka la chini jeusi lina upinzani mdogo wa umeme. Linapounganishwa kwa usahihi kwenye mfumo unaofaa wa uunganishaji wa ardhini, hutoa njia ya chaji tuli kuelekea ardhini.

Kwa hiyo, mkeka wa ESD unapaswa kuchukuliwa kuwa sehemu ya mfumo kamili wa udhibiti wa ESD badala ya kifaa cha kujitegemea cha uunganishaji wa ardhini.

Mikeka ya ESD ya Kuzuia Umeme Tuli Hutumika Wapi?

Mikeka ya mpira ya ESD kwa kawaida huwekwa katika maeneo ambako vipengele vya kielektroniki au vifaa nyeti vinaweza kuathiriwa na utoaji wa umeme tuli.

Matumizi ya kawaida ni pamoja na:

• Meza za kazi za kuunganisha vifaa vya kielektroniki

• Maeneo ya uzalishaji na ukaguzi wa PCB

• Vituo vya ukarabati wa vifaa vya kielektroniki

• Maabara za upimaji

• Maeneo ya matengenezo ya vifaa vya mawasiliano

• Matengenezo ya seva na vifaa vya data

• Mistari ya uzalishaji inayodhibitiwa ESD

Kwa chaguo zaidi za mikeka ya ESD, tembelea aina ya bidhaa za Mikeka ya ESD.

Jinsi ya Kuchagua Mkeka Sahihi wa ESD

Kwa ununuzi wa jumla, usichague mkeka wa ESD kwa kuzingatia rangi au mwonekano pekee. Thibitisha mahitaji ya kiufundi kwanza.

1. Thibitisha Mahitaji ya Upinzani wa Umeme

Angalia kiwango cha upinzani wa umeme kinachohitajika kwa mpango wako wa udhibiti wa ESD.

Upinzani wa uso, upinzani wa tabaka linalopitisha umeme na upinzani wa mfumo vinaweza kuwa na mahitaji tofauti.

2. Thibitisha Ukubwa wa Mkeka

Toa yafuatayo yanayohitajika:

• Unene

• Upana

• Urefu

• Ukubwa wa roli au ukubwa uliokatwa

Hii hutusaidia kuthibitisha vipimo sahihi vya uzalishaji na nukuu ya bei.

3. Thibitisha Mbinu ya Ufungaji

Iwapo mkeka utaunganishwa kwenye waya wa uunganishaji wa ardhini, kifungo cha ardhini au sehemu ya kawaida ya uunganishaji wa ardhini, thibitisha usanidi unaohitajika kabla ya kuagiza.

4. Thibitisha Mahitaji ya Upimaji

Kwa miradi yenye mahitaji ya ukaguzi wa kiufundi, tuambie kiwango kinachohitajika cha upinzani wa umeme, mbinu ya majaribio au hitaji la nyaraka kabla ya uzalishaji.

Hili ni muhimu hasa kwa wasambazaji, wanunuzi wa miradi, watengenezaji wa vifaa vya kielektroniki na wateja wanaonunua kwa ajili ya vituo vinavyodhibitiwa ESD.

Mkeka wa ESD dhidi ya Mkeka wa Mpira wa Kuhami Umeme

Mikeka ya ESD na mikeka ya kuhami umeme imeundwa kwa madhumuni tofauti ya usalama.

Mkeka wa ESD haupaswi kutumika kama mbadala wa mkeka wa mpira wa kuhami umeme.

Iwapo matumizi yako yanahitaji kinga dhidi ya mshtuko wa umeme karibu na vifaa vya umeme vilivyo na nishati, tazama Mikeka ya Mpira ya Kuhami Umeme.

Upimaji wa Mkeka wa ESD na Uthibitishaji wa Ubora

Kwa mkeka wa ESD, mwonekano pekee hautoshi.

Utendaji wa upinzani wa umeme unapaswa kuthibitishwa kulingana na vipimo vya ununuzi.

Kulingana na mahitaji ya agizo na mradi, wanunuzi wanaweza kuthibitisha nasi vipimo husika vya bidhaa na mahitaji ya majaribio kabla ya uzalishaji wa jumla.

Kwa nukuu ya bei iliyo sahihi zaidi, tutumie:

• Kiwango kinachohitajika cha upinzani wa umeme

• Unene

• Upana na urefu

• Rangi

• Kiasi

• Mahitaji ya vifaa vya uunganishaji wa ardhini

• Nyaraka za majaribio zinazohitajika

Maswali Yanayoulizwa Mara kwa Mara

Upinzani wa uso wa mkeka wenu wa ESD ni upi?

Upinzani wa tabaka la uondoaji uliopimwa wa sampuli za sasa za kijani, bluu na kijivu ni takriban 2.3 × 10⁷ Ω hadi 3.8 × 10⁷ Ω.

Mahitaji ya mwisho yanapaswa kuthibitishwa kulingana na vipimo vilivyoagizwa.

Kwa nini mkeka wa ESD una tabaka la chini jeusi?

Tabaka la chini jeusi linapitisha umeme. Hutoa njia yenye upinzani mdogo inayoweza kusaidia kuhamisha chaji tuli kuelekea kwenye mfumo wa uunganishaji wa ardhini.

Ni rangi zipi zinapatikana?

Sampuli zilizojaribiwa zinajumuisha nyuso za kijani, bluu na kijivu zenye tabaka la chini jeusi linalopitisha umeme.

Je, mkeka wa ESD unaweza kutumika kama mkeka wa kuhami umeme?

Hapana. Mikeka ya ESD imeundwa kudhibiti umeme tuli. Mikeka ya kuhami umeme imeundwa kwa kinga dhidi ya mshtuko wa umeme. Haipaswi kuchukuliwa kama bidhaa zinazoweza kubadilishana.

Ni taarifa gani ninazopaswa kutoa kwa nukuu ya bei?

Tafadhali toa unene, upana, urefu, rangi, kiasi, hitaji la upinzani wa umeme, na mahitaji yoyote ya upimaji au uunganishaji wa ardhini.

Omba Nukuu ya Bei ya Mkeka wa ESD

Iwapo unatafuta mikeka ya ESD ya kuzuia umeme tuli kwa ajili ya uzalishaji wa vifaa vya kielektroniki, meza za kazi, maabara, maeneo ya matengenezo au usambazaji, tutumie ukubwa, kiwango cha upinzani wa umeme, rangi na kiasi vinavyohitajika.

JINPOWER inaweza kukusaidia kuthibitisha vipimo vinavyofaa vya bidhaa kabla ya nukuu ya bei na uzalishaji wa jumla.
