የIEC ክፍል እና የቮልቴጅ ደረጃዎች

ትክክለኛውን የስዊችቦርድ ምንጣፍ መምረጥ በሚያስፈልገው የኤሌክትሪክ ክፍል እና በሥራ ቮልቴጅ መጀመር አለበት።

ለስላሳ-ገጽታ ያለው ስሪት በClass 0–4 ሁሉ ይገኛል። በአሁኑ መግለጫችን የተመለከቱት የተሸበሸቡ እና የአልማዝ-ንድፍ ስሪቶች ለClass 0 እና Class 1 ይገኛሉ።

ለፕሮጀክት ግዥ፣ ውፍረት ከመምረጥዎ በፊት የሚያስፈልገውን ክፍል፣ የሥራ ቮልቴጅ እና ተፈጻሚውን መግለጫ ሁልጊዜ ያረጋግጡ።

የስዊችቦርድ ምንጣፍ መግለጫዎች

እንደ ተከላው ቦታ መጠን የሮል እና በተቆረጠ ርዝመት አቅርቦት ሊመረጥ ይችላል።

የገጽታ አማራጮች

ለተለያዩ የተከላ መስፈርቶች የተለያዩ የገጽታ ማጠናቀቂያዎች ይገኛሉ።

ለስላሳ ገጽታ

ቀላል ጽዳት አስፈላጊ በሆነባቸው የስዊችቦርድ ክፍሎች፣ ማከፋፈያ ጣቢያዎች እና የኤሌክትሪክ መሣሪያ ቦታዎች ተስማሚ የሆነ ቀላል ገጽታ።

ለስላሳ የመከላከያ ምንጣፎች በአሁኑ የምርት ክልል ውስጥ በIEC Class 0–4 ሁሉ ይገኛሉ።

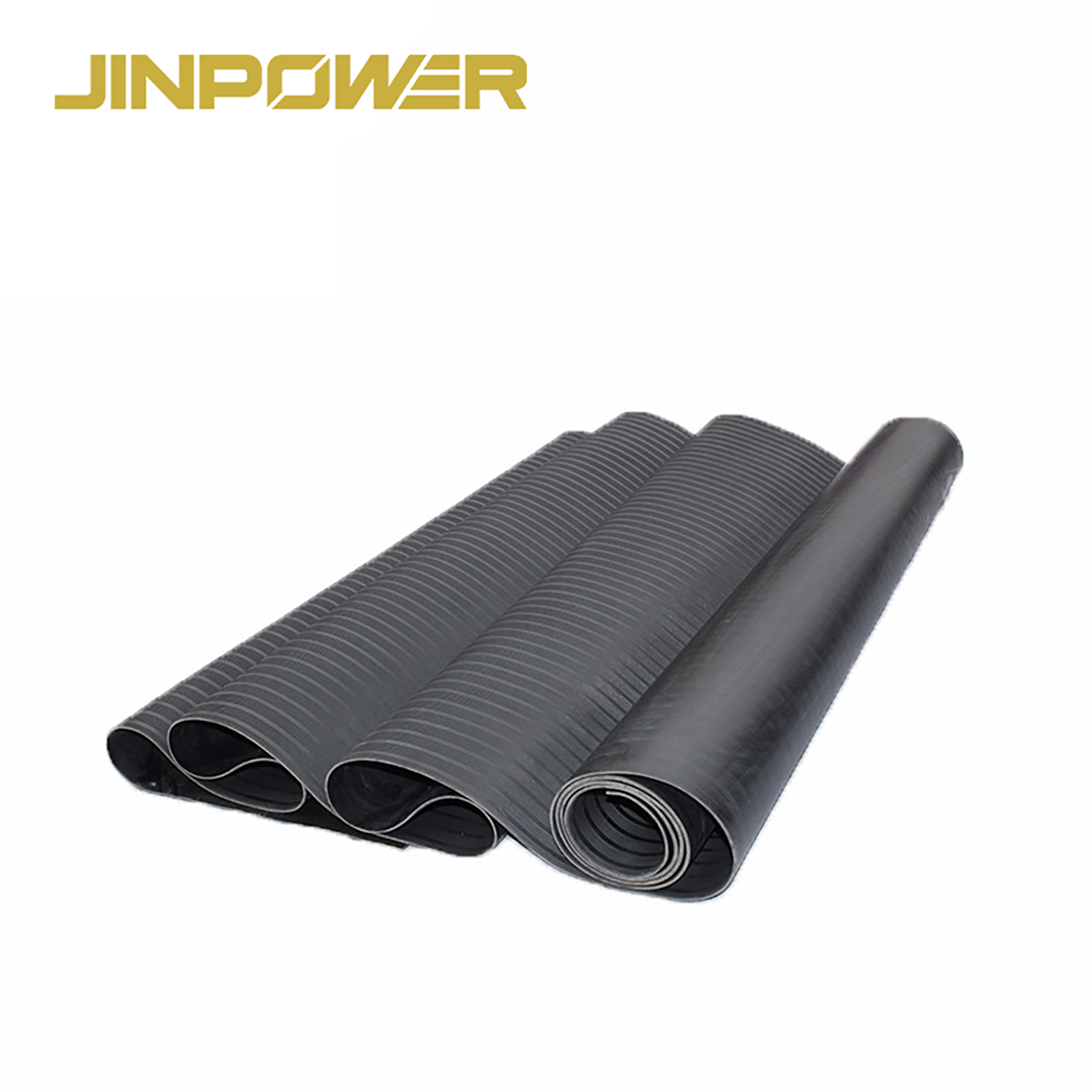

የተሸበሸበ ገጽታ

ጥሩ ሸንተረራማ የላይኛው ገጽታ በእግር ሥር ተጨማሪ ሸካራነት ይሰጣል፤ ለተከላም ለስላሳ የታችኛውን ገጽታ ይይዛል።

የአልማዝ ገጽታ

ከፍ ያለው የአልማዝ ንድፍ የበለጠ ሸካራ የመራመጃ ገጽታ ይሰጣል፣ እና ለኢንዱስትሪ የኤሌክትሪክ ቦታዎች ተስማሚ ነው።

ጉብታማ ንድፎችን ጨምሮ ሌሎች የገጽታ ንድፎችም በፕሮጀክት መስፈርቶች መሠረት ሊወያዩባቸው ይችላሉ።

የኤሌክትሪክ ስዊችቦርድ ምንጣፎች የት ይጠቀማሉ?

የኤሌክትሪክ መከላከያ ምንጣፎች ሰራተኞች የኤሌክትሪክ መሣሪያዎችን በሚያሠሩበት፣ በሚመረምሩበት ወይም በሚያደርጉበት ቦታ በተለምዶ ይተከላሉ።

የተለመዱ አጠቃቀሞች የሚከተሉትን ያካትታሉ፦

• የኃይል ማከፋፈያ ክፍሎች

• የኤሌክትሪክ ስዊችቦርድ ክፍሎች

• ማከፋፈያ ጣቢያዎች

• የስዊች ጣቢያዎች

• የኃይል ማመንጫዎች

• የቁጥጥር ክፍሎች

• የኤሌክትሪክ ሙከራ ቦታዎች

• የኢንዱስትሪ ኤሌክትሪክ ክፍሎች

• የውሂብ ማዕከላት

• የታዳሽ ኃይል ተቋማት

እንዲሁም በባቡር መጓጓዣ፣ በፔትሮኬሚካል፣ በማዕድን፣ በብረታ ብረት እና በማሽነሪ ማምረቻ ተቋማት ውስጥ ባሉ የኤሌክትሪክ መቆጣጠሪያ ቦታዎችም ሊጠቀሙ ይችላሉ።

ትክክለኛውን የስዊችቦርድ ምንጣፍ እንዴት መምረጥ ይቻላል

ለግዥ፣ ምንጣፉ በውፍረት ወይም በቀለም ብቻ መመረጥ የለበትም።

1. የሚያስፈልገውን IEC Class ያረጋግጡ

በከፍተኛው የሥራ ቮልቴጅ እና በፕሮጀክት መግለጫ ይጀምሩ።

ለምሳሌ፣ Class 0 እና Class 1 ከClass 3 ወይም Class 4 የተለዩ የቮልቴጅ ክልሎች እንዲሆኑ ተነድፈዋል። ስለዚህ የምንጣፉን ውፍረት ከመወሰን በፊት የኤሌክትሪክ ክፍሉ መረጋገጥ አለበት።

2. የAC ወይም DC የሥራ ቮልቴጅ ያረጋግጡ

የAC እና DC የቮልቴጅ ገደቦች የተለያዩ ናቸው።

ምንጣፉ በDC ተከላ ላይ የሚውል ከሆነ፣ የAC እሴትን ከመጠቀም ይልቅ የDC የሥራ-ቮልቴጅ መስፈርቱን በተለየ ሁኔታ ያረጋግጡ።

3. የሚያስፈልገውን መጠን ይምረጡ

በስዊችቦርዱ ወይም በኤሌክትሪክ መሣሪያው ፊት ያለውን ቦታ ይለኩ እና የሚከተሉትን ያረጋግጡ፦

• ውፍረት

• ስፋት

• ርዝመት

• የሮል ወይም የተቆረጠ መጠን

JINPOWER መደበኛ ስፋቶችን ከ0.5 m እስከ 1.5 m ያቀርባል፤ 2 m፣ 5 m፣ 10 m እና 20 m ርዝመቶችን እንዲሁም ብጁ ልኬቶችን ያቀርባል።

4. ገጽታውን እና ቀለሙን ያረጋግጡ

እንደሚያስፈልገው ክፍል እና ተከላ መሠረት ለስላሳ፣ የተሸበሸበ እና የአልማዝ-ንድፍ ገጽታዎች ይገኛሉ።

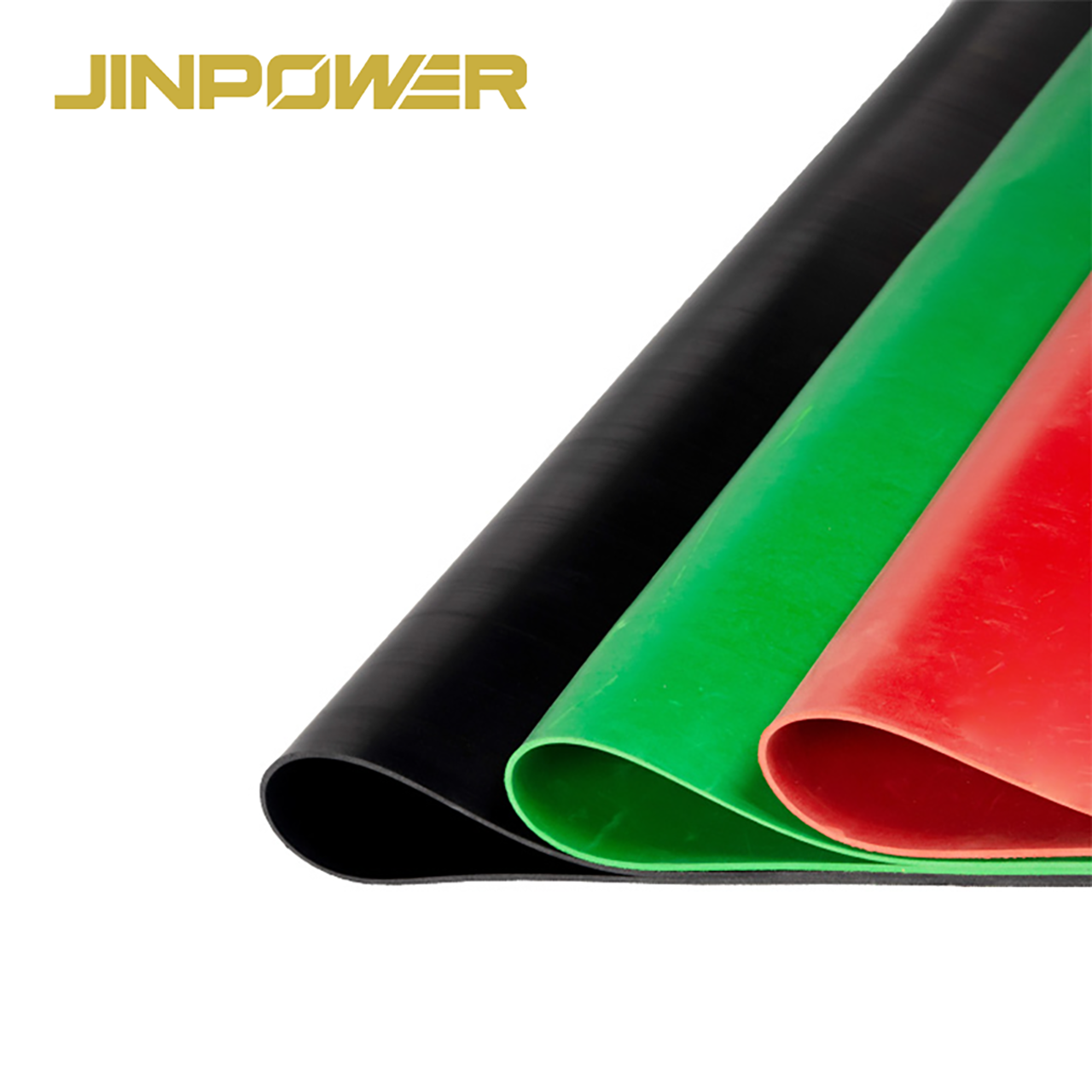

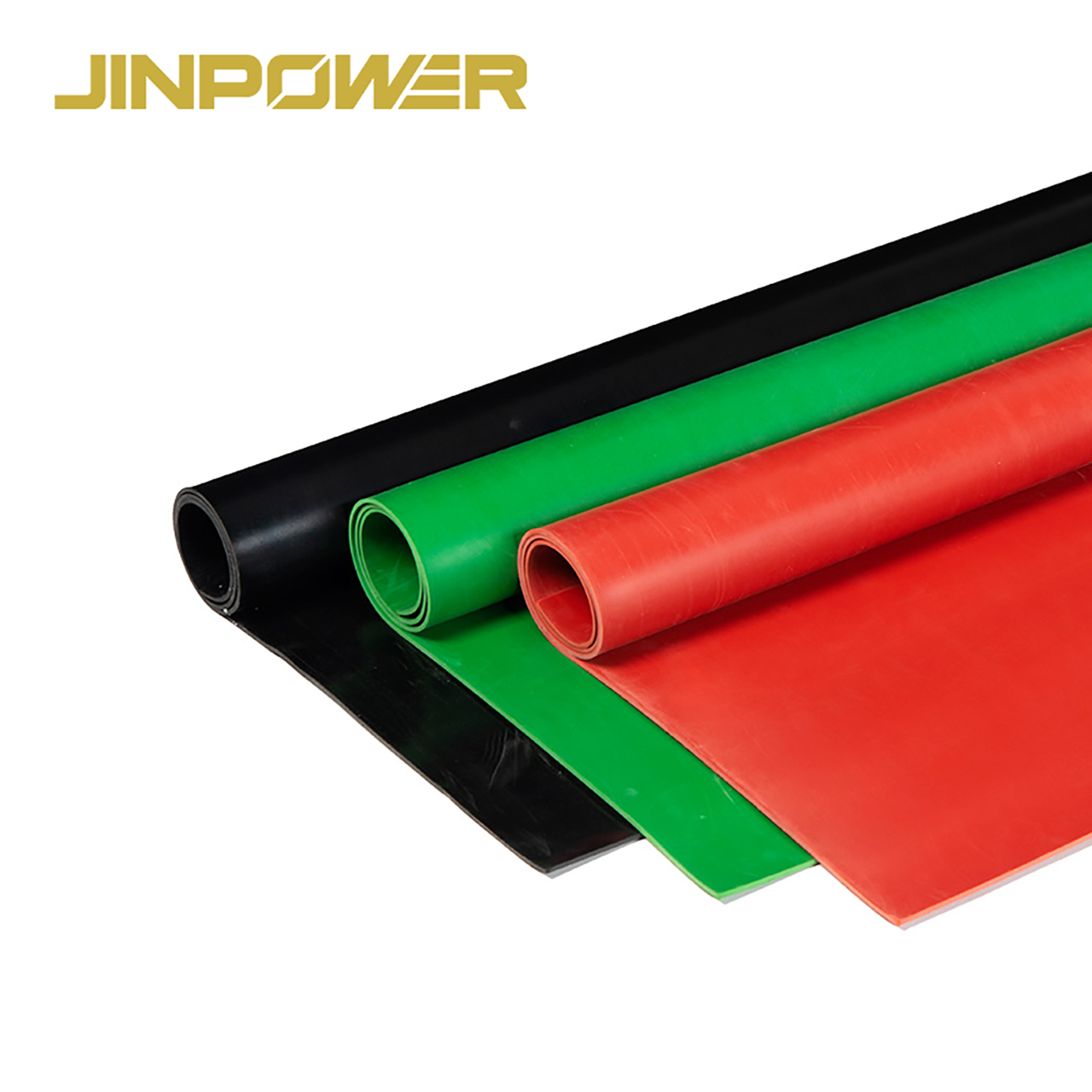

ጥቁር፣ ግራጫ፣ ቀይ እና አረንጓዴ ቀለሞች ይገኛሉ።

የሥራ ቮልቴጅ፣ የሙከራ ቮልቴጅ እና ዲኤሌክትሪክ ጥንካሬ

እነዚህ ሦስት እሴቶች እንደ አንድ መግለጫ መታየት የለባቸውም።

የሥራ ቮልቴጅ ተዛማጁ ክፍል የታሰበለትን ከፍተኛ የቮልቴጅ ክልል ያመለክታል።

የሙከራ ቮልቴጅ የመከላከያ አፈጻጸምን ለማረጋገጥ በተወሰኑ የሙከራ ሁኔታዎች የሚተገበር ቮልቴጅ ነው።

ዲኤሌክትሪክ ጥንካሬ የቁሳቁሱን የመከላከያ ችሎታ ለመገምገም የሚያገለግል ከፍተኛ የኤሌክትሪክ ሙከራ ደረጃን ይወክላል።

ስለዚህ፣ ገዢዎች ከፍተኛው የሙከራ-ቮልቴጅ እሴት ያለውን ምርት ብቻ ከመምረጥ ይልቅ የስዊችቦርድ ምንጣፍን በሚያስፈልገው የኤሌክትሪክ ክፍል እና በሥራ ቮልቴጅ መሠረት መምረጥ አለባቸው።

ሜካኒካዊ እና የአካባቢ አፈጻጸም

የኤሌክትሪክ አፈጻጸም ዋናው መስፈርት ነው፣ ነገር ግን ምንጣፉ መደበኛ የኢንዱስትሪ አጠቃቀምንም መቋቋም አለበት።

የአሁኑ መግለጫ የሚከተሉትን ያካትታል፦

• ጠንካራነት፦60 ± 5 Shore A

• የመሳብ ጥንካሬ፦ ቢያንስ 5.0 MPa

• በመበጠስ ጊዜ መራዘም፦ ቢያንስ 250%

• የመጨመቅ ቀሪ ለውጥ፦ 40% በ27°C ለ24 ሰዓታት

• የሥራ ሙቀት ክልል፦ -30°C እስከ +70°C

• የዘይት መቋቋም ሙከራ

• የአሲድ መቋቋም ሙከራ

• የእርጅና ሙከራ

እነዚህ ባህሪያት ምንጣፉ በአጠቃቀም ጊዜ ተስማሚ ተጣጣፊነትን እና ሜካኒካዊ አፈጻጸምን ማቆየት መቻሉን ለመገምገም ያግዛሉ።

የስዊችቦርድ ምንጣፍ ከመደበኛ የጎማ ምንጣፍ ጋር

የኤሌክትሪክ ስዊችቦርድ ምንጣፍ ከአጠቃላይ የኢንዱስትሪ የጎማ ወለል ጋር ተመሳሳይ አይደለም።

ለታሰበው የኤሌክትሪክ አጠቃቀም የዲኤሌክትሪክ አፈጻጸሙ ካልተረጋገጠ በስተቀር፣ መደበኛ የጎማ ወለል እንደ የኤሌክትሪክ መከላከያ ምንጣፍ መጠቀም የለበትም።

ሙከራ እና የጥራት ማረጋገጫ

ለኤሌክትሪክ ደህንነት ምርቶች፣ ገዢዎች ከመልክ እና ውፍረት በላይ ማረጋገጥ አለባቸው።

ከጅምላ ግዥ በፊት፣ የሚከተሉትን እንዲያረጋግጡ እንመክራለን፦

• IEC class

• የምንጣፍ ውፍረት

• የAC/DC የሥራ ቮልቴጅ

• የሙከራ ቮልቴጅ

• የዲኤሌክትሪክ ሙከራ መስፈርት

• የገጽታ ሁኔታ

• ሜካኒካዊ ባህሪያት

• የሚያስፈልጉ የፍተሻ ወይም የሙከራ ሰነዶች

የአሁኑ የመከላከያ ምንጣፍ መግለጫችን የIEC 61111:2009 መስፈርቶችን ይጠቅሳል፣ እና ምንጣፎቹ እንደ ተፈጻሚው መግለጫ ከመቅረባቸው በፊት ለቮልቴጅ ሙከራ እና ለጥራት ፍተሻ ይጋለጣሉ።

ገዢዎች እነዚህን ሙከራዎች እንዴት መገምገም እንዳለባቸው ለተጨማሪ መረጃ የእኛንየኤሌክትሪክ መከላከያ የጎማ ምንጣፍ የሙከራ መስፈርቶች መመሪያ ይመልከቱ።

እንዲሁም ለተለያዩ የተከላ መስፈርቶች ሌሎችየኤሌክትሪክ መከላከያ የጎማ ምንጣፎችን ማየት ይችላሉ።

በተደጋጋሚ የሚጠየቁ ጥያቄዎች

ምን ዓይነት የIEC ክፍሎች ይገኛሉ?

የአሁኑ ለስላሳ-ገጽታ የመከላከያ ምንጣፍ ክልል IEC Class 0፣ Class 1፣ Class 2፣ Class 3 እና Class 4ን ይሸፍናል።

ከፍተኛው የሥራ ቮልቴጅ ስንት ነው?

በክፍሉ ላይ ይወሰናል። ያለው ክልል ከ1 kV AC ለClass 0 እስከ 36 kV AC ለClass 4 ይዘልቃል፣ ለDC የተለዩ የሥራ-ቮልቴጅ ደረጃዎች አሉት።

የትኛውን ውፍረት መምረጥ አለብኝ?

ውፍረት በሚያስፈልገው የኤሌክትሪክ ክፍል እና በፕሮጀክት መግለጫ መሠረት መመረጥ አለበት። ከክፍል ጋር የተያያዙ የሚገኙ ውፍረቶች ከ3 mm እስከ 12 mm በግምት ይደርሳሉ፤ እንደ ክፍሉ የተለያዩ ከፍተኛ የውፍረት ገደቦች አሉ።

ምን ዓይነት መጠኖች ይገኛሉ?

መደበኛ ስፋቶች 0.5 m፣ 1.0 m፣ 1.2 m እና 1.5 mን ያካትታሉ። መደበኛ ርዝመቶች 2 m፣ 5 m፣ 10 m እና 20 mን ያካትታሉ። ብጁ መጠኖችም ይገኛሉ።

ምን ዓይነት ቀለሞች እና ገጽታዎች ይገኛሉ?

የሚገኙ ቀለሞች ጥቁር፣ ግራጫ፣ ቀይ እና አረንጓዴን ያካትታሉ። እንደሚያስፈልገው መግለጫ የገጽታ አማራጮች ለስላሳ፣ የተሸበሸበ፣ የአልማዝ እና ጉብታማ ንድፎችን ያካትታሉ።

የስዊችቦርድ ምንጣፍ የዋጋ ጥቅስ ይጠይቁ

ፈጣን የዋጋ ጥቅስ ለማግኘት፣ እባክዎ የሚከተሉትን ያቅርቡ፦

የሚያስፈልገው IEC class + የAC/DC የሥራ ቮልቴጅ + ውፍረት + ስፋት + ርዝመት + ገጽታ + ቀለም + ብዛት።

ከዚያ JINPOWER ለፕሮጀክትዎ ወይም ለጅምላ ትዕዛዝዎ ተገቢውን የኤሌክትሪክ መከላከያ የስዊችቦርድ ምንጣፍ መግለጫ ማረጋገጥ ይችላል።
