Clase IEC și valori nominale de tensiune

Selectarea covorului corect pentru tabloul de distribuție trebuie să înceapă cu clasa electrică și tensiunea de lucru necesare.

Versiunea cu suprafață netedă este disponibilă pentru Clasele 0–4. Versiunile cu suprafață striată și cu model diamant prezentate în specificația noastră actuală sunt disponibile pentru Clasa 0 și Clasa 1.

Pentru achizițiile de proiect, confirmați întotdeauna clasa necesară, tensiunea de lucru și specificația aplicabilă înainte de a selecta grosimea.

Specificații pentru covorul de tablou de distribuție

Livrarea în role și la lungime tăiată poate fi selectată în funcție de zona de instalare.

Opțiuni de suprafață

Sunt disponibile diferite finisaje de suprafață pentru diferite cerințe de instalare.

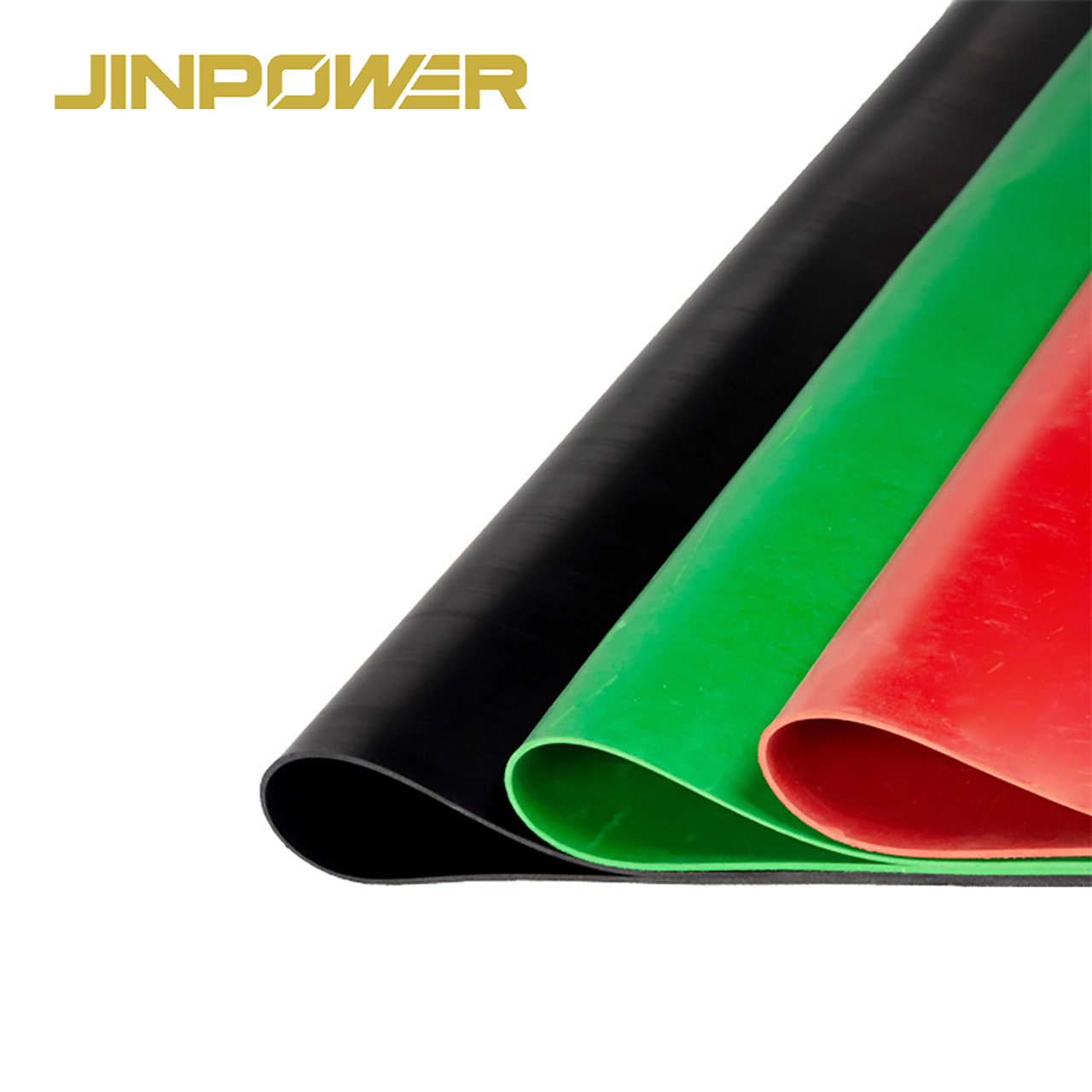

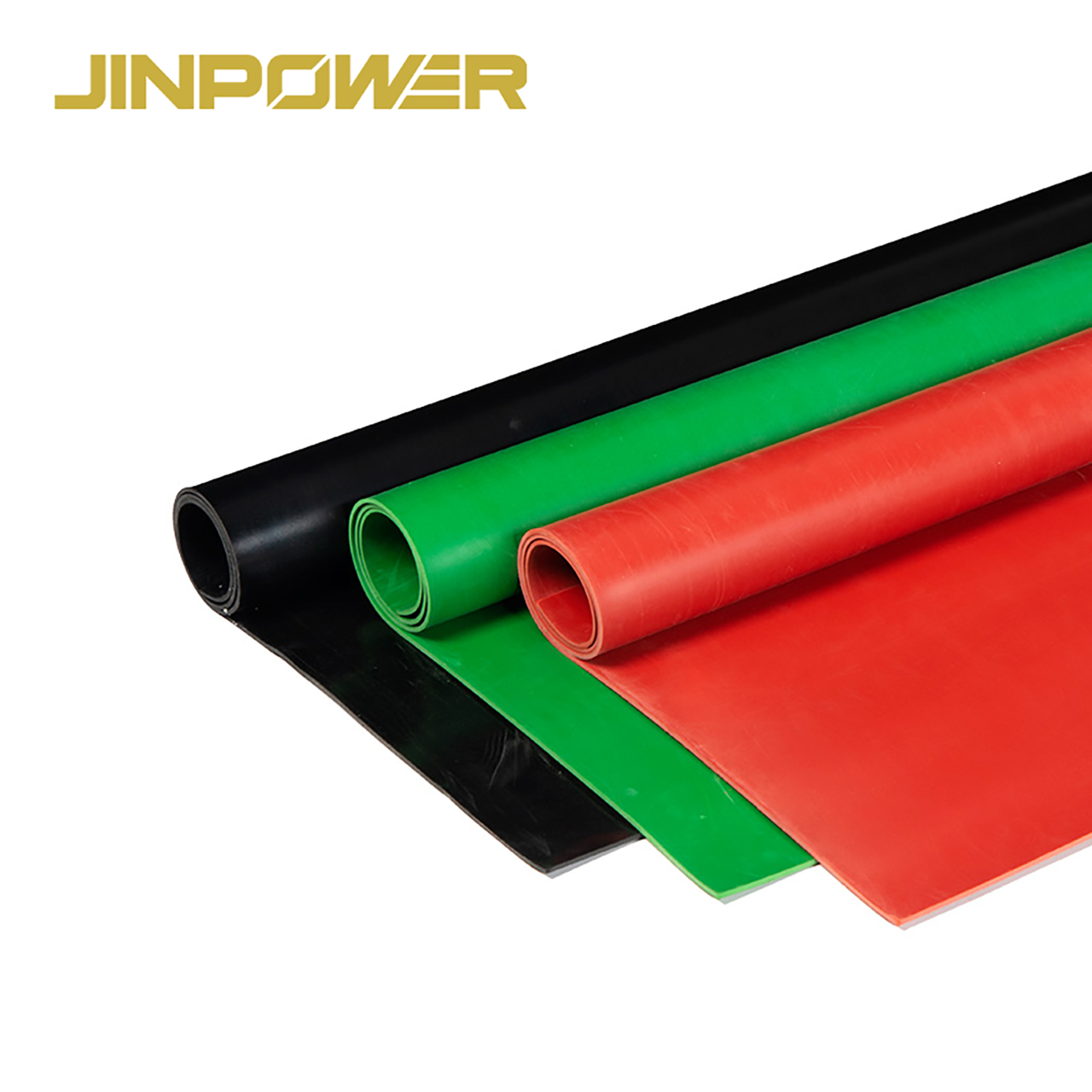

Suprafață netedă

O suprafață simplă, adecvată pentru camerele tablourilor de distribuție, substații și zonele cu echipamente electrice în care curățarea ușoară este importantă.

Covoarele izolante netede sunt disponibile pentru toate clasele IEC 0–4 din gama actuală de produse.

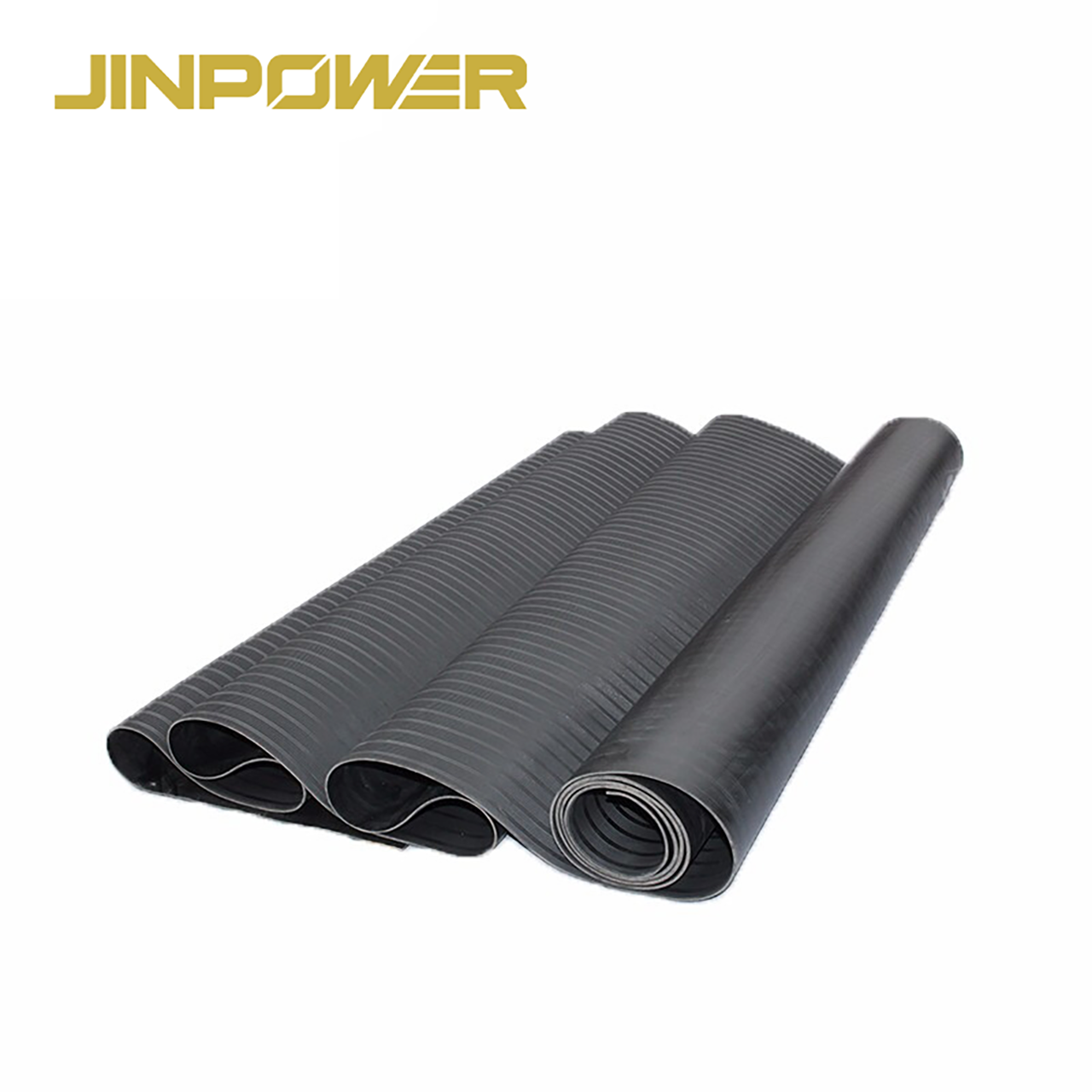

Suprafață striată

Suprafața superioară cu nervuri fine oferă textură suplimentară la călcare, păstrând în același timp partea inferioară netedă pentru instalare.

Suprafață cu model diamant

Modelul diamant în relief oferă o suprafață de mers mai texturată și este adecvat pentru zonele electrice industriale.

Alte modele de suprafață, inclusiv modele cu proeminențe rotunjite, pot fi, de asemenea, discutate în funcție de cerințele proiectului.

Unde sunt utilizate covoarele electrice pentru tablouri de distribuție?

Covoarele izolante electrice sunt instalate în mod obișnuit în zonele în care personalul operează, inspectează sau întreține echipamente electrice.

Aplicațiile tipice includ:

• Camere de distribuție a energiei

• Camere pentru tablouri electrice de distribuție

• Substații

• Stații de comutație

• Centrale electrice

• Camere de control

• Zone de testare electrică

• Camere electrice industriale

• Centre de date

• Instalații de energie regenerabilă

Acestea pot fi utilizate și în zonele de control electric din instalațiile de transport feroviar, petrochimie, minerit, metalurgie și fabricare de utilaje.

Cum să alegeți covorul potrivit pentru tabloul de distribuție

Pentru achiziții, covorul nu trebuie selectat numai după grosime sau culoare.

1. Confirmați clasa IEC necesară

Începeți cu tensiunea maximă de lucru și specificația proiectului.

De exemplu, Clasa 0 și Clasa 1 sunt concepute pentru intervale de tensiune diferite față de Clasa 3 sau Clasa 4. Prin urmare, clasa electrică trebuie confirmată înainte de a decide grosimea covorului.

2. Verificați tensiunea de lucru AC sau DC

Limitele de tensiune AC și DC sunt diferite.

Dacă covorul va fi utilizat într-o instalație DC, confirmați separat cerința privind tensiunea de lucru DC, în loc să utilizați valoarea AC.

3. Selectați dimensiunea necesară

Măsurați zona din fața tabloului de distribuție sau a echipamentului electric și confirmați:

• Grosimea

• Lățimea

• Lungimea

• Dimensiunea rolei sau dimensiunea tăiată

JINPOWER furnizează lățimi standard de la0.5 m la 1.5 m, cu lungimi de 2 m, 5 m, 10 m și 20 m, precum și dimensiuni personalizate.

4. Confirmați suprafața și culoarea

Sunt disponibile suprafețe netede, striate și cu model diamant, în funcție de clasa necesară și de instalare.

Sunt disponibile culorile negru, gri, roșu și verde.

Tensiunea de lucru, tensiunea de încercare și rigiditatea dielectrică

Aceste trei valori nu trebuie considerate aceeași specificație.

Tensiunea de lucru indică intervalul maxim de tensiune pentru care este destinată clasa relevantă.

Tensiunea de încercare este tensiunea aplicată în condiții de testare specificate pentru a verifica performanța de izolare.

Rigiditatea dielectrică reprezintă un nivel mai ridicat de testare electrică utilizat pentru evaluarea capacității izolante a materialului.

Din acest motiv, cumpărătorii trebuie să selecteze un covor pentru tabloul de distribuție în funcție declasa electrică și tensiunea de lucru necesare, nu doar alegând produsul cu cea mai mare valoare a tensiunii de testare.

Performanță mecanică și de mediu

Performanța electrică este cerința principală, însă covorul trebuie să reziste și utilizării industriale normale.

Specificația actuală include:

• Duritate:60 ± 5 Shore A

• Rezistență la tracțiune: minimum 5.0 MPa

• Alungire la rupere: minimum 250%

• Deformație permanentă la compresiune: 40% la 27°C timp de 24 ore

• Interval de temperatură de operare: -30°C la +70°C

• Testare a rezistenței la ulei

• Testare a rezistenței la acid

• Testare de îmbătrânire

Aceste proprietăți ajută la evaluarea capacității covorului de a menține flexibilitatea adecvată și performanța mecanică în timpul utilizării.

Covor pentru tablou de distribuție vs. covor obișnuit din cauciuc

Un covor electric pentru tablou de distribuție nu este același lucru cu o pardoseală generală din cauciuc pentru uz industrial.

Pardoseala obișnuită din cauciuc nu trebuie utilizată ca covor izolant electric decât dacă performanța sa dielectrică a fost verificată pentru aplicația electrică prevăzută.

Testare și verificarea calității

Pentru produsele de siguranță electrică, cumpărătorii trebuie să verifice mai mult decât aspectul și grosimea.

Înainte de achizițiile în volum, recomandăm confirmarea următoarelor:

• Clasa IEC

• Grosimea covorului

• Tensiunea de lucru AC/DC

• Tensiunea de încercare

• Cerința de test dielectric

• Starea suprafeței

• Proprietăți mecanice

• Documentele necesare de inspecție sau testare

Specificația noastră actuală pentru covoare izolante face referire la cerințeleIEC 61111:2009, iar covoarele sunt supuse testării la tensiune și inspecției de calitate înainte de livrare, în conformitate cu specificația aplicabilă.

Pentru mai multe informații despre modul în care cumpărătorii trebuie să analizeze aceste teste, consultați ghidul nostruGhid privind cerințele de testare pentru covoarele izolante electrice din cauciuc.

De asemenea, puteți consulta alteCovoare izolante electrice din cauciuc pentru diferite cerințe de instalare.

Întrebări frecvente

Ce clase IEC sunt disponibile?

Gama actuală de covoare izolante cu suprafață netedă acoperăIEC Clasa 0, Clasa 1, Clasa 2, Clasa 3 și Clasa 4.

Care este tensiunea maximă de lucru?

Aceasta depinde de clasă. Intervalul disponibil se extinde de la1 kV AC pentru Clasa 0 până la 36 kV AC pentru Clasa 4, cu valori nominale separate pentru tensiunea de lucru DC.

Ce grosime trebuie să aleg?

Grosimea trebuie selectată în funcție de clasa electrică necesară și de specificația proiectului. Grosimile disponibile asociate claselor variază de la aproximativ3 mm la 12 mm, cu limite maxime de grosime diferite în funcție de clasă.

Ce dimensiuni sunt disponibile?

Lățimile standard includ0.5 m, 1.0 m, 1.2 m și 1.5 m. Lungimile standard includ 2 m, 5 m, 10 m și 20 m. Sunt disponibile și dimensiuni personalizate.

Ce culori și suprafețe sunt disponibile?

Culorile disponibile includnegru, gri, roșu și verde. Opțiunile de suprafață includ modele netede, striate, diamant și cu proeminențe rotunjite, în funcție de specificația necesară.

Solicitați o ofertă pentru covorul de tablou de distribuție

Pentru o ofertă mai rapidă, vă rugăm să furnizați:

Clasa IEC necesară + tensiunea de lucru AC/DC + grosimea + lățimea + lungimea + suprafața + culoarea + cantitatea.

JINPOWER poate apoi confirma specificația corespunzătoare a covorului izolant electric pentru tabloul de distribuție pentru proiectul sau comanda dumneavoastră în volum.
