Κλάσεις IEC και ονομαστικές τάσεις

Η επιλογή του κατάλληλου δαπέδου πίνακα πρέπει να ξεκινά από την απαιτούμενη ηλεκτρική κλάση και την τάση λειτουργίας.

Η έκδοση με λεία επιφάνεια διατίθεται σε όλες τις Κλάσεις 0–4. Οι εκδόσεις με κυματοειδές και διαμαντένιο μοτίβο που εμφανίζονται στις τρέχουσες προδιαγραφές μας διατίθενται για Κλάση 0 και Κλάση 1.

Για αγορές έργων, επιβεβαιώνετε πάντοτε την απαιτούμενη κλάση, την τάση λειτουργίας και την εφαρμοστέα προδιαγραφή πριν επιλέξετε πάχος.

Προδιαγραφές δαπέδων πινάκων

Η προμήθεια σε ρολά και σε κομμένα μήκη μπορεί να επιλεγεί ανάλογα με την περιοχή εγκατάστασης.

Επιλογές επιφάνειας

Διατίθενται διαφορετικά φινιρίσματα επιφάνειας για διαφορετικές απαιτήσεις εγκατάστασης.

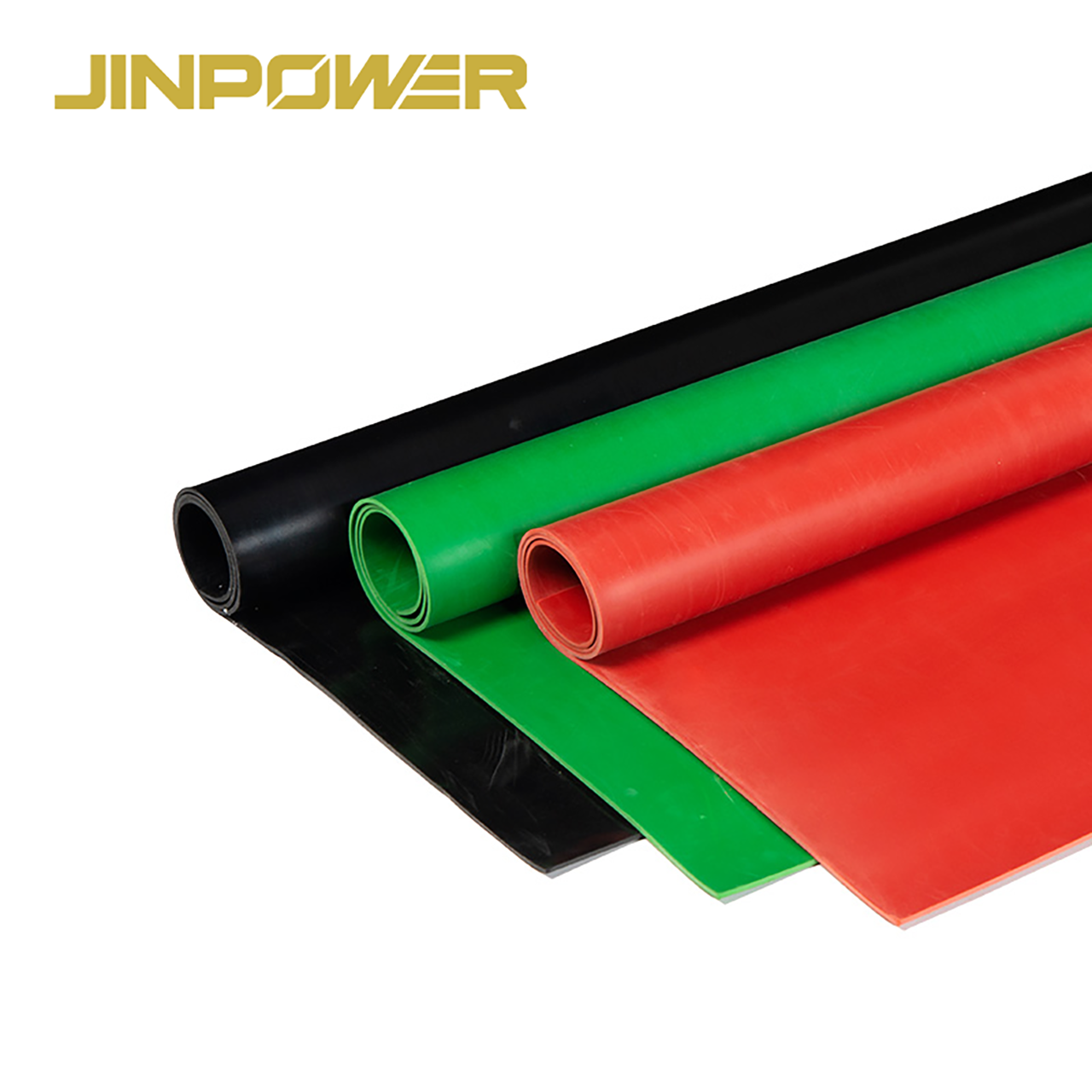

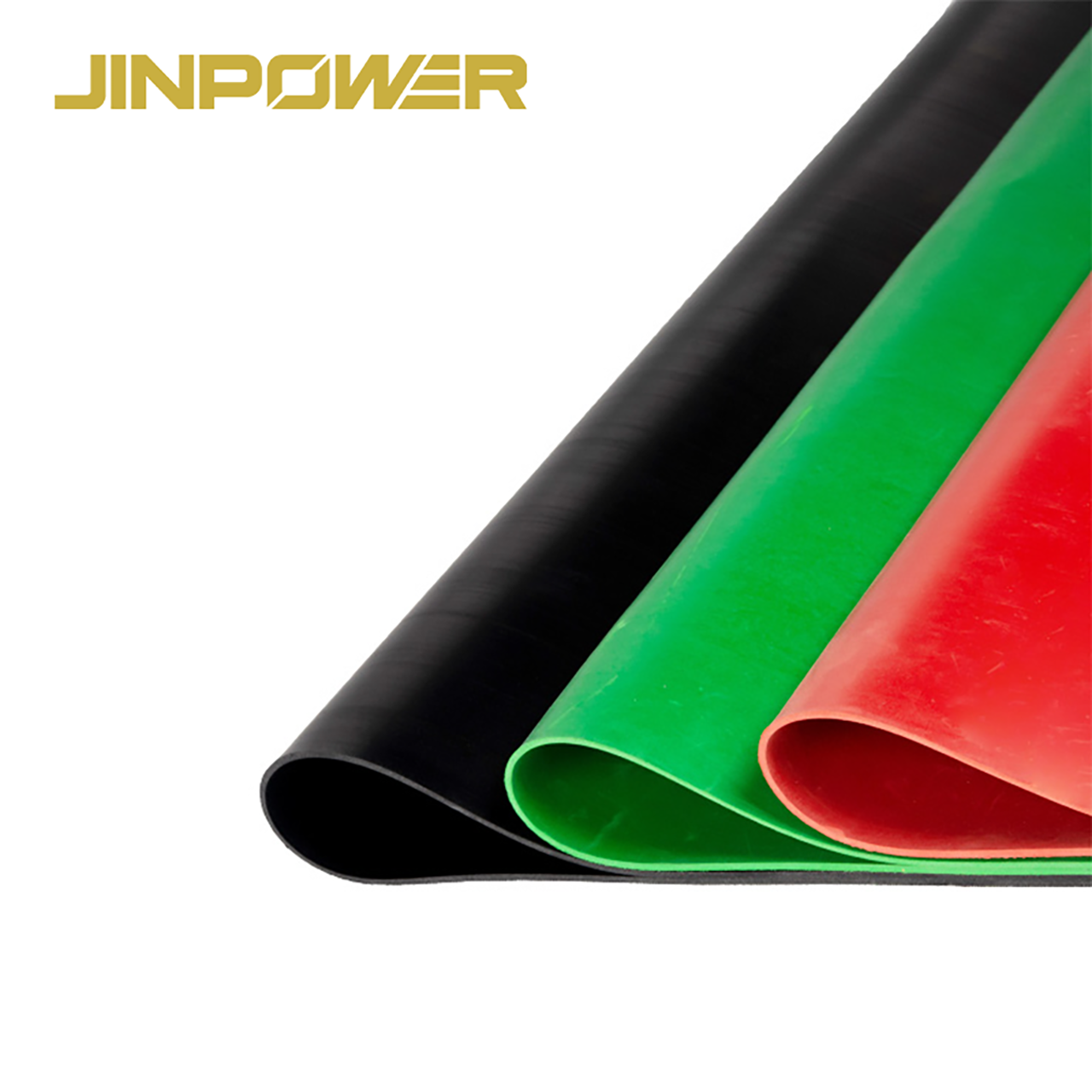

Λεία επιφάνεια

Μια απλή επιφάνεια κατάλληλη για χώρους πινάκων, υποσταθμούς και χώρους ηλεκτρικού εξοπλισμού όπου ο εύκολος καθαρισμός είναι σημαντικός.

Τα λεία μονωτικά δάπεδα διατίθενται στις Κλάσεις IEC 0–4 στην τρέχουσα γκάμα προϊόντων.

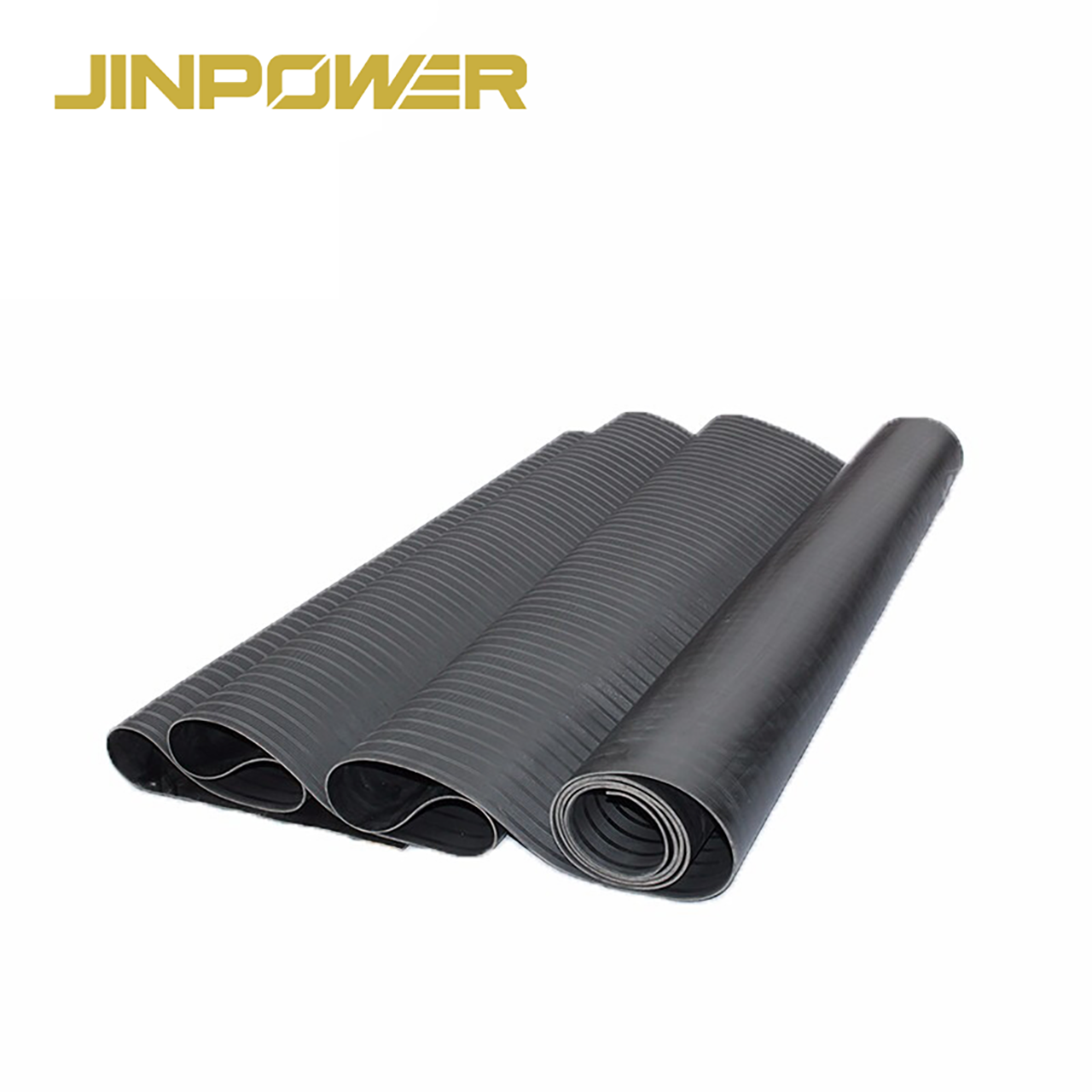

Κυματοειδής επιφάνεια

Η επιφάνεια με λεπτές ραβδώσεις παρέχει πρόσθετη υφή στο πάτημα, διατηρώντας ταυτόχρονα λεία κάτω πλευρά για την εγκατάσταση.

Διαμαντένια επιφάνεια

Το ανάγλυφο διαμαντένιο μοτίβο παρέχει επιφάνεια βάδισης με περισσότερη υφή και είναι κατάλληλο για βιομηχανικούς ηλεκτρικούς χώρους.

Άλλα σχέδια επιφάνειας, συμπεριλαμβανομένων θολωτών μοτίβων, μπορούν επίσης να συζητηθούν σύμφωνα με τις απαιτήσεις του έργου.

Πού χρησιμοποιούνται τα ηλεκτρικά δάπεδα πινάκων;

Τα ηλεκτρομονωτικά δάπεδα εγκαθίστανται συνήθως σε χώρους όπου το προσωπικό χειρίζεται, επιθεωρεί ή συντηρεί ηλεκτρικό εξοπλισμό.

Οι τυπικές εφαρμογές περιλαμβάνουν:

• Χώρους διανομής ηλεκτρικής ενέργειας

• Χώρους ηλεκτρικών πινάκων

• Υποσταθμούς

• Σταθμούς μεταγωγής

• Σταθμούς παραγωγής ενέργειας

• Αίθουσες ελέγχου

• Χώρους ηλεκτρικών δοκιμών

• Βιομηχανικούς ηλεκτρικούς χώρους

• Κέντρα δεδομένων

• Εγκαταστάσεις ανανεώσιμης ενέργειας

Μπορούν επίσης να χρησιμοποιηθούν σε χώρους ηλεκτρικού ελέγχου σε εγκαταστάσεις σιδηροδρομικών μεταφορών, πετροχημικών, εξόρυξης, μεταλλουργίας και κατασκευής μηχανημάτων.

Πώς να επιλέξετε το κατάλληλο δάπεδο πίνακα

Για προμήθειες, το δάπεδο δεν πρέπει να επιλέγεται μόνο με βάση το πάχος ή το χρώμα.

1. Επιβεβαιώστε την απαιτούμενη Κλάση IEC

Ξεκινήστε από τη μέγιστη τάση λειτουργίας και την προδιαγραφή του έργου.

Για παράδειγμα, η Κλάση 0 και η Κλάση 1 έχουν σχεδιαστεί για διαφορετικά εύρη τάσης από την Κλάση 3 ή την Κλάση 4. Επομένως, η ηλεκτρική κλάση πρέπει να επιβεβαιώνεται πριν αποφασιστεί το πάχος του δαπέδου.

2. Ελέγξτε την τάση λειτουργίας AC ή DC

Τα όρια τάσης AC και DC είναι διαφορετικά.

Εάν το δάπεδο χρησιμοποιηθεί σε εγκατάσταση DC, επιβεβαιώστε ξεχωριστά την απαίτηση τάσης λειτουργίας DC αντί να χρησιμοποιήσετε την τιμή AC.

3. Επιλέξτε το απαιτούμενο μέγεθος

Μετρήστε την περιοχή μπροστά από τον πίνακα ή τον ηλεκτρικό εξοπλισμό και επιβεβαιώστε:

• Πάχος

• Πλάτος

• Μήκος

• Μέγεθος ρολού ή κοπής

Η JINPOWER προμηθεύει τυπικά πλάτη από0.5 m έως 1.5 m, με μήκη 2 m, 5 m, 10 m και 20 m, καθώς και προσαρμοσμένες διαστάσεις.

4. Επιβεβαιώστε την επιφάνεια και το χρώμα

Διατίθενται λείες, κυματοειδείς και διαμαντένιες επιφάνειες ανάλογα με την απαιτούμενη κλάση και εγκατάσταση.

Διατίθενται χρώματα μαύρο, γκρι, κόκκινο και πράσινο.

Τάση λειτουργίας, τάση δοκιμής και διηλεκτρική αντοχή

Αυτές οι τρεις τιμές δεν πρέπει να θεωρούνται η ίδια προδιαγραφή.

Η τάση λειτουργίας υποδεικνύει το μέγιστο εύρος τάσης για το οποίο προορίζεται η αντίστοιχη κλάση.

Η τάση δοκιμής είναι η τάση που εφαρμόζεται υπό καθορισμένες συνθήκες δοκιμής για την επαλήθευση της μονωτικής απόδοσης.

Η διηλεκτρική αντοχή αντιπροσωπεύει ένα υψηλότερο επίπεδο ηλεκτρικής δοκιμής που χρησιμοποιείται για την αξιολόγηση της μονωτικής ικανότητας του υλικού.

Για αυτόν τον λόγο, οι αγοραστές πρέπει να επιλέγουν δάπεδο πίνακα σύμφωνα με τηναπαιτούμενη ηλεκτρική κλάση και τάση λειτουργίας, αντί να επιλέγουν απλώς το προϊόν με την υψηλότερη τιμή τάσης δοκιμής.

Μηχανική και περιβαλλοντική απόδοση

Η ηλεκτρική απόδοση είναι η κύρια απαίτηση, αλλά το δάπεδο πρέπει επίσης να αντέχει τη συνήθη βιομηχανική χρήση.

Η τρέχουσα προδιαγραφή περιλαμβάνει:

• Σκληρότητα:60 ± 5 Shore A

• Αντοχή σε εφελκυσμό: τουλάχιστον 5.0 MPa

• Επιμήκυνση θραύσης: τουλάχιστον 250%

• Μόνιμη παραμόρφωση από συμπίεση: 40% στους 27°C για 24 ώρες

• Εύρος θερμοκρασίας λειτουργίας: -30°C έως +70°C

• Δοκιμή αντοχής σε λάδι

• Δοκιμή αντοχής σε οξύ

• Δοκιμή γήρανσης

Αυτές οι ιδιότητες βοηθούν στην αξιολόγηση του κατά πόσο το δάπεδο μπορεί να διατηρήσει κατάλληλη ευκαμψία και μηχανική απόδοση κατά τη χρήση.

Δάπεδο πίνακα έναντι συνηθισμένου ελαστικού δαπέδου

Ένα ηλεκτρικό δάπεδο πίνακα δεν είναι το ίδιο με το γενικό βιομηχανικό ελαστικό δάπεδο.

Το συνηθισμένο ελαστικό δάπεδο δεν πρέπει να χρησιμοποιείται ως ηλεκτρομονωτικό δάπεδο, εκτός εάν η διηλεκτρική του απόδοση έχει επαληθευτεί για την προβλεπόμενη ηλεκτρική εφαρμογή.

Δοκιμές και επαλήθευση ποιότητας

Για προϊόντα ηλεκτρικής ασφάλειας, οι αγοραστές πρέπει να επαληθεύουν περισσότερα από την εμφάνιση και το πάχος.

Πριν από μαζικές αγορές, συνιστούμε να επιβεβαιώσετε:

• Κλάση IEC

• Πάχος δαπέδου

• Τάση λειτουργίας AC/DC

• Τάση δοκιμής

• Απαίτηση διηλεκτρικής δοκιμής

• Κατάσταση επιφάνειας

• Μηχανικές ιδιότητες

• Απαιτούμενα έγγραφα επιθεώρησης ή δοκιμών

Η τρέχουσα προδιαγραφή μονωτικών δαπέδων μας αναφέρεται στις απαιτήσειςIEC 61111:2009 και τα δάπεδα υποβάλλονται σε δοκιμές τάσης και έλεγχο ποιότητας πριν από την προμήθεια, σύμφωνα με την εφαρμοστέα προδιαγραφή.

Για περισσότερες πληροφορίες σχετικά με τον τρόπο με τον οποίο οι αγοραστές πρέπει να αξιολογούν αυτές τις δοκιμές, δείτε τονΟδηγό απαιτήσεων δοκιμών ηλεκτρομονωτικών ελαστικών δαπέδων.

Μπορείτε επίσης να δείτε άλλαηλεκτρομονωτικά ελαστικά δάπεδα για διαφορετικές απαιτήσεις εγκατάστασης.

Συχνές ερωτήσεις

Ποιες κλάσεις IEC είναι διαθέσιμες;

Η τρέχουσα σειρά μονωτικών δαπέδων με λεία επιφάνεια καλύπτει τιςΚλάσεις IEC 0, Κλάση 1, Κλάση 2, Κλάση 3 και Κλάση 4.

Ποια είναι η μέγιστη τάση λειτουργίας;

Εξαρτάται από την κλάση. Το διαθέσιμο εύρος εκτείνεται από1 kV AC για την Κλάση 0 έως 36 kV AC για την Κλάση 4, με ξεχωριστές ονομαστικές τάσεις λειτουργίας DC.

Ποιο πάχος πρέπει να επιλέξω;

Το πάχος πρέπει να επιλέγεται σύμφωνα με την απαιτούμενη ηλεκτρική κλάση και την προδιαγραφή του έργου. Τα διαθέσιμα πάχη ανά κλάση κυμαίνονται από περίπου3 mm έως 12 mm, με διαφορετικά όρια μέγιστου πάχους ανάλογα με την κλάση.

Ποια μεγέθη είναι διαθέσιμα;

Τα τυπικά πλάτη περιλαμβάνουν0.5 m, 1.0 m, 1.2 m και 1.5 m. Τα τυπικά μήκη περιλαμβάνουν 2 m, 5 m, 10 m και 20 m. Διατίθενται επίσης προσαρμοσμένα μεγέθη.

Ποια χρώματα και επιφάνειες είναι διαθέσιμα;

Τα διαθέσιμα χρώματα περιλαμβάνουνμαύρο, γκρι, κόκκινο και πράσινο. Οι επιλογές επιφάνειας περιλαμβάνουν λεία, κυματοειδή, διαμαντένια και θολωτά σχέδια, ανάλογα με την απαιτούμενη προδιαγραφή.

Ζητήστε προσφορά για δάπεδο πίνακα

Για ταχύτερη προσφορά, παρακαλούμε παρέχετε:

Απαιτούμενη κλάση IEC + τάση λειτουργίας AC/DC + πάχος + πλάτος + μήκος + επιφάνεια + χρώμα + ποσότητα.

Η JINPOWER μπορεί στη συνέχεια να επιβεβαιώσει την κατάλληλη προδιαγραφή ηλεκτρομονωτικού δαπέδου πίνακα για το έργο ή τη μαζική παραγγελία σας.
