IEC klase i nazivne vrednosti napona

Izbor odgovarajuće prostirke za razvodne table treba započeti utvrđivanjem potrebne električne klase i radnog napona.

Verzija sa glatkom površinom dostupna je u klasama 0–4. Verzije sa rebrastim i dijamantskim uzorkom prikazane u našoj trenutnoj specifikaciji dostupne su za klasu 0 i klasu 1.

Za projektnu nabavku, pre izbora debljine uvek potvrdite potrebnu klasu, radni napon i primenjivu specifikaciju.

Specifikacije prostirki za razvodne table

Isporuka u rolnama i sečena na dužinu može se odabrati u skladu sa površinom ugradnje.

Opcije površine

Dostupne su različite završne obrade površine za različite zahteve ugradnje.

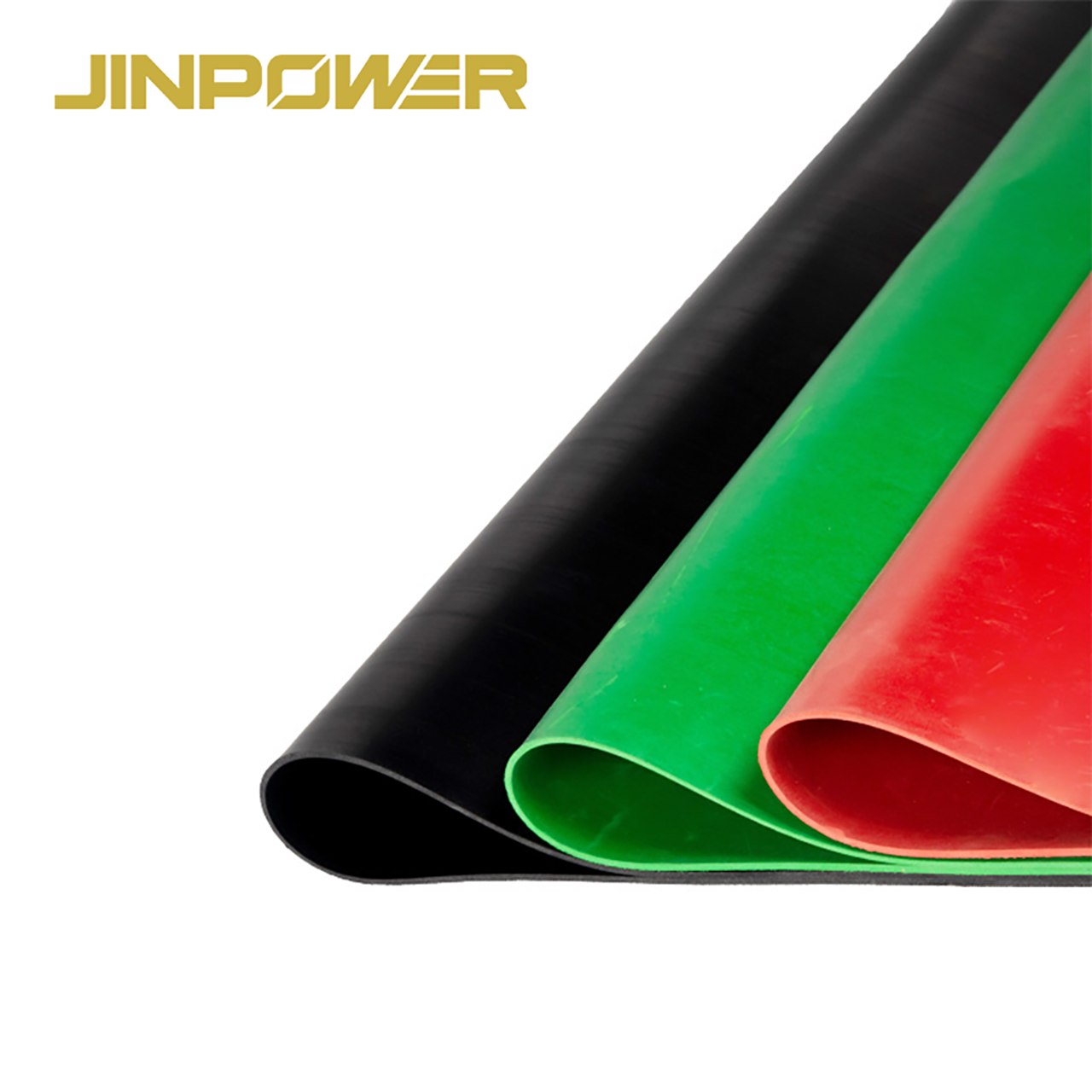

Glatka površina

Jednostavna površina pogodna za prostorije sa razvodnim tablama, trafostanice i prostore s električnom opremom gde je važno lako čišćenje.

Glatke izolacione prostirke dostupne su u IEC klasama 0–4 u trenutnom asortimanu proizvoda.

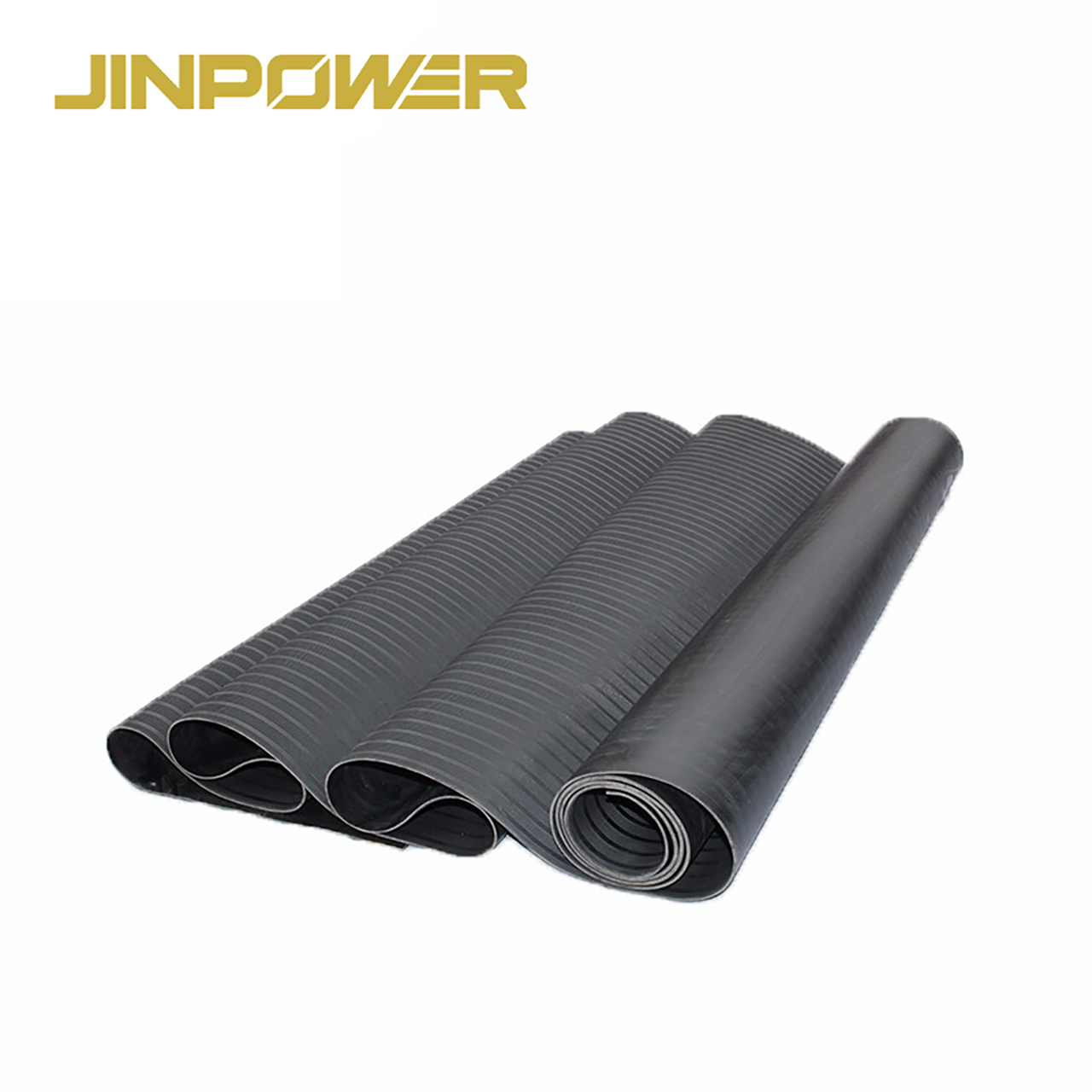

Rebrasta površina

Fino rebrasta gornja površina pruža dodatnu teksturu pod nogama, uz zadržavanje glatke donje strane za ugradnju.

Dijamantska površina

Izdignuti dijamantski uzorak pruža teksturisaniju površinu za hodanje i pogodan je za industrijske električne prostore.

O drugim dizajnima površine, uključujući kupolaste uzorke, takođe se može razgovarati u skladu sa zahtevima projekta.

Gde se koriste električne prostirke za razvodne table?

Električne izolacione prostirke se obično postavljaju u prostorima gde osoblje upravlja, pregleda ili održava električnu opremu.

Tipične primene uključuju:

• Prostorije za distribuciju električne energije

• Prostorije s električnim razvodnim tablama

• Trafostanice

• Rasklopne stanice

• Elektrane

• Upravljačke sobe

• Prostore za električna ispitivanja

• Industrijske električne prostorije

• Centre podataka

• Postrojenja za obnovljivu energiju

Mogu se koristiti i u električnim upravljačkim prostorima u objektima železničkog saobraćaja, petrohemije, rudarstva, metalurgije i proizvodnje mašina.

Kako izabrati odgovarajuću prostirku za razvodne table

Za nabavku, prostirka se ne treba birati samo prema debljini ili boji.

1. Potvrdite potrebnu IEC klasu

Počnite od maksimalnog radnog napona i specifikacije projekta.

Na primer, klasa 0 i klasa 1 projektovane su za drugačije opsege napona od klase 3 ili klase 4. Električnu klasu zato treba potvrditi pre određivanja debljine prostirke.

2. Proverite radni napon AC ili DC

Granice napona AC i DC su različite.

Ako će se prostirka koristiti u DC instalaciji, zasebno potvrdite zahtev za DC radni napon, umesto korišćenja AC vrednosti.

3. Izaberite potrebnu veličinu

Izmerite površinu ispred razvodne table ili električne opreme i potvrdite:

• Debljinu

• Širinu

• Dužinu

• Veličinu rolne ili sečene prostirke

JINPOWER isporučuje standardne širine od0.5 m do 1.5 m, sa dužinama od 2 m, 5 m, 10 m i 20 m, kao i prilagođenim dimenzijama.

4. Potvrdite površinu i boju

Glatke, rebraste i površine s dijamantskim uzorkom dostupne su u zavisnosti od potrebne klase i ugradnje.

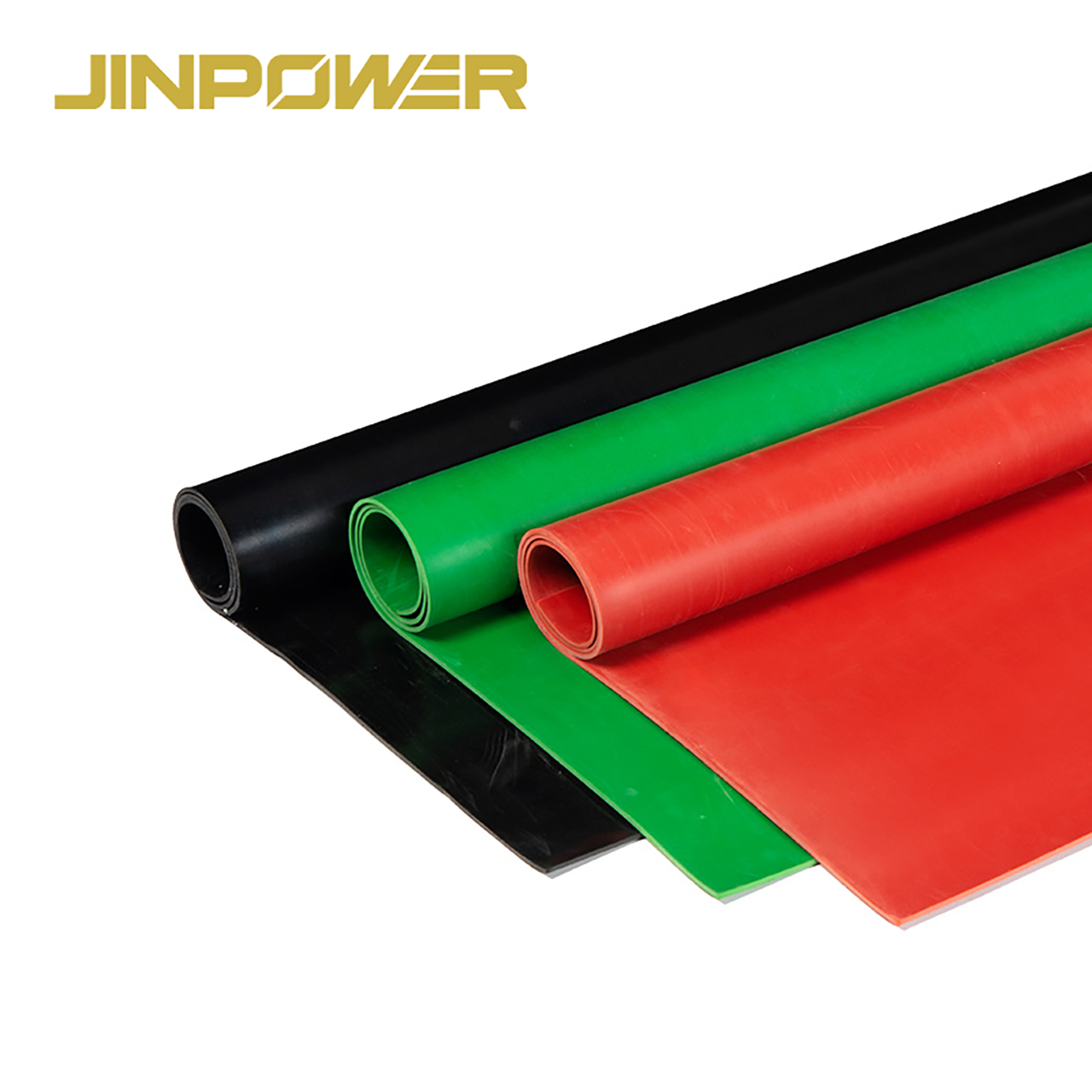

Dostupne su crna, siva, crvena i zelena boja.

Radni napon, ispitni napon i dielektrična čvrstoća

Ove tri vrednosti ne treba smatrati istom specifikacijom.

Radni napon označava maksimalni opseg napona za koji je namenjena odgovarajuća klasa.

Ispitni napon je napon koji se primenjuje pod određenim uslovima ispitivanja radi provere izolacionih performansi.

Dielektrična čvrstoća predstavlja viši nivo električnog ispitivanja koji se koristi za procenu izolacione sposobnosti materijala.

Iz tog razloga, kupci treba da odaberu prostirku za razvodne table premapotrebnoj električnoj klasi i radnom naponu, a ne jednostavnim izborom proizvoda s najvišom vrednošću ispitnog napona.

Mehaničke i ekološke performanse

Električne performanse su osnovni zahtev, ali prostirka mora da izdrži i uobičajenu industrijsku upotrebu.

Trenutna specifikacija uključuje:

• Tvrdoća:60 ± 5 Shore A

• Zatezna čvrstoća: najmanje 5.0 MPa

• Izduženje pri prekidu: najmanje 250%

• Trajna deformacija pri sabijanju: 40% pri 27°C tokom 24 sata

• Opseg radne temperature: -30°C do +70°C

• Ispitivanje otpornosti na ulje

• Ispitivanje otpornosti na kiseline

• Ispitivanje starenja

Ova svojstva pomažu u proceni da li prostirka može zadržati odgovarajuću fleksibilnost i mehaničke performanse tokom upotrebe.

Prostirka za razvodne table naspram obične gumene prostirke

Električna prostirka za razvodne table nije isto što i opšta industrijska gumena podna obloga.

Obična gumena podna obloga ne treba da se koristi kao električna izolaciona prostirka osim ako njene dielektrične performanse nisu proverene za predviđenu električnu primenu.

Ispitivanje i provera kvaliteta

Za proizvode električne bezbednosti, kupci treba da provere više od izgleda i debljine.

Pre veleprodajne nabavke preporučujemo da potvrdite:

• IEC klasu

• Debljinu prostirke

• AC/DC radni napon

• Ispitni napon

• Zahtev za dielektrično ispitivanje

• Stanje površine

• Mehanička svojstva

• Potrebna dokumenta o kontroli ili ispitivanju

Naša trenutna specifikacija izolacionih prostirki upućuje na zahteveIEC 61111:2009, a prostirke se pre isporuke podvrgavaju ispitivanju napona i kontroli kvaliteta u skladu s primenjivom specifikacijom.

Za više informacija o tome kako kupci treba da pregledaju ova ispitivanja, pogledajte naš Vodič kroz zahteve za ispitivanje električnih izolacionih gumenih prostirki.

Takođe možete pogledati druge električne izolacione gumene prostirke za različite zahteve ugradnje.

Često postavljana pitanja

Koje IEC klase su dostupne?

Trenutni asortiman izolacionih prostirki s glatkom površinom obuhvataIEC klasu 0, klasu 1, klasu 2, klasu 3 i klasu 4.

Koji je maksimalni radni napon?

Zavisi od klase. Dostupni opseg se proteže od1 kV AC za klasu 0 do 36 kV AC za klasu 4, uz zasebne nazivne vrednosti DC radnog napona.

Koju debljinu treba da izaberem?

Debljinu treba izabrati u skladu s potrebnom električnom klasom i specifikacijom projekta. Dostupne debljine povezane s klasom kreću se približno od3 mm do 12 mm, uz različita ograničenja maksimalne debljine u zavisnosti od klase.

Koje veličine su dostupne?

Standardne širine uključuju0.5 m, 1.0 m, 1.2 m i 1.5 m. Standardne dužine uključuju 2 m, 5 m, 10 m i 20 m. Dostupne su i prilagođene veličine.

Koje boje i površine su dostupne?

Dostupne boje uključujucrnu, sivu, crvenu i zelenu. Opcije površine uključuju glatke, rebraste, dijamantske i kupolaste dizajne, u zavisnosti od potrebne specifikacije.

Zatražite ponudu za prostirku za razvodne table

Za bržu ponudu, navedite:

Potrebna IEC klasa + AC/DC radni napon + debljina + širina + dužina + površina + boja + količina.

JINPOWER tada može potvrditi odgovarajuću specifikaciju električne izolacione prostirke za razvodne table za vaš projekat ili veleprodžbinu.
