IEC сыныбы және кернеу көрсеткіштері

Тарату тақтасына арналған дұрыс төсенішті таңдау қажетті электрлік сынып пен жұмыс кернеуінен басталуы керек.

Тегіс бетті нұсқа 0–4-сыныптар бойынша қолжетімді. Қазіргі техникалық сипаттамамызда көрсетілген қырлы және ромб өрнекті нұсқалар 0-сынып пен 1-сынып үшін қолжетімді.

Жобалық сатып алу кезінде қалыңдықты таңдамас бұрын әрқашан қажетті сыныпты, жұмыс кернеуін және қолданылатын техникалық сипаттаманы растаңыз.

Тарату тақтасына арналған төсеніштердің техникалық сипаттамалары

Ораммен және кесінді ұзындықта жеткізуді орнату аймағына қарай таңдауға болады.

Бет нұсқалары

Әртүрлі орнату талаптары үшін әртүрлі бет әрлеулері қолжетімді.

Тегіс бет

Тазалаудың жеңілдігі маңызды болатын тарату тақтасы бөлмелеріне, қосалқы станцияларға және электр жабдықтары аймақтарына арналған қарапайым бет.

Тегіс оқшаулағыш төсеніштер қазіргі өнім ассортиментінде IEC 0–4-сыныптары бойынша қолжетімді.

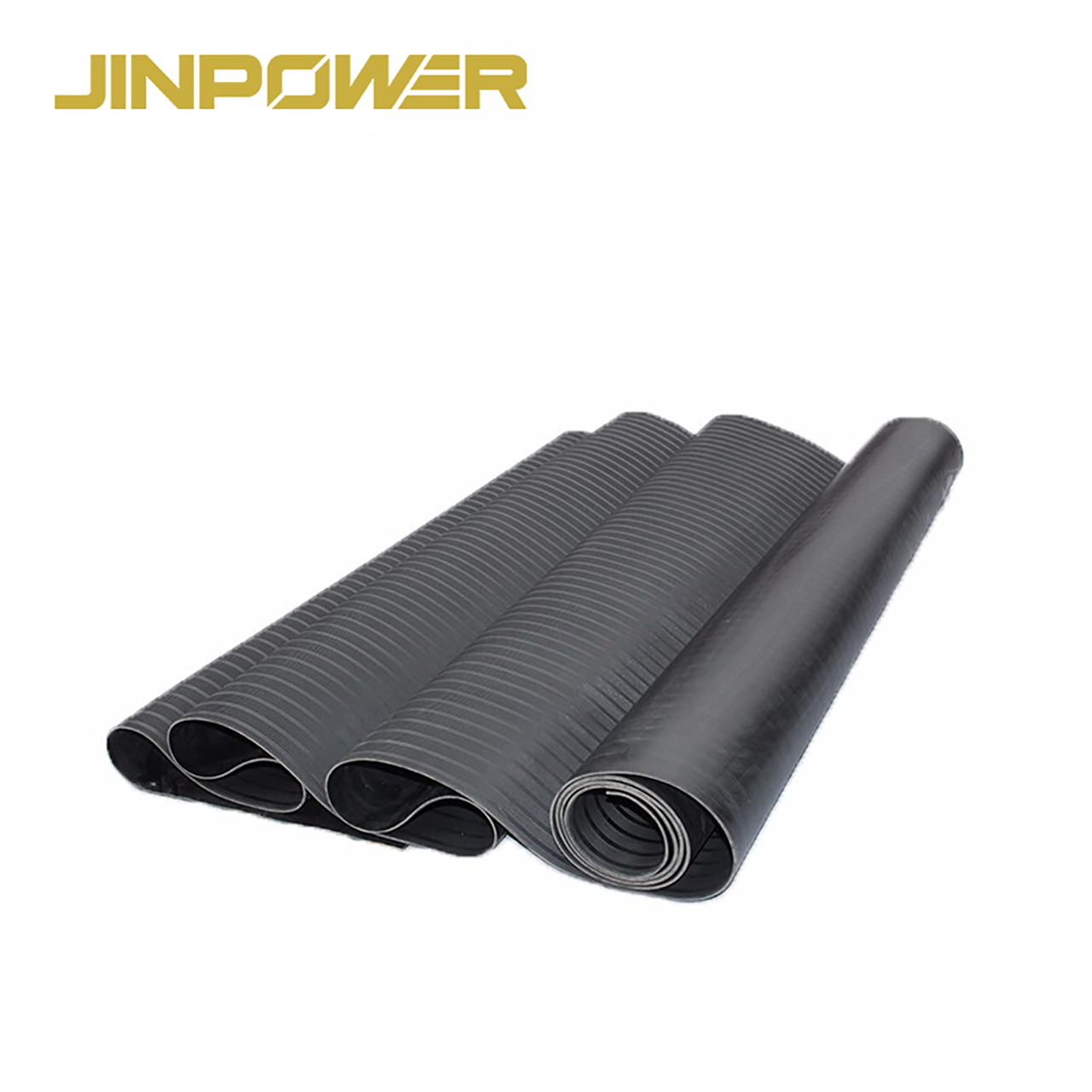

Қырлы бет

Ұсақ қырлы үстіңгі бет аяқ астында қосымша бедер береді, ал орнатуға арналған астыңғы жағы тегіс күйінде қалады.

Ромб тәрізді бет

Көтеріңкі ромб өрнегі жүруге арналған неғұрлым бедерлі бетті қамтамасыз етеді және өнеркәсіптік электр аймақтарына жарамды.

Күмбезді өрнектерді қоса алғанда, басқа бет дизайндары да жоба талаптарына сәйкес талқылануы мүмкін.

Электрлік тарату тақтасына арналған төсеніштер қайда қолданылады?

Электрлік оқшаулағыш төсеніштер әдетте қызметкерлер электр жабдықтарын басқаратын, тексеретін немесе техникалық қызмет көрсететін аймақтарға орнатылады.

Әдеттегі қолданылу салалары:

• Электр тарату бөлмелері

• Электрлік тарату тақтасы бөлмелері

• Қосалқы станциялар

• Коммутация станциялары

• Электр станциялары

• Басқару бөлмелері

• Электрлік сынақ аймақтары

• Өнеркәсіптік электр бөлмелері

• Деректер орталықтары

• Жаңартылатын энергия нысандары

Олар сондай-ақ рельстік көлік, мұнай-химия, тау-кен, металлургия және машина жасау нысандарындағы электрлік басқару аймақтарында қолданылуы мүмкін.

Тарату тақтасына арналған дұрыс төсенішті қалай таңдауға болады

Сатып алу кезінде төсенішті тек қалыңдығына немесе түсіне қарай таңдамау керек.

1. Қажетті IEC сыныбын растаңыз

Ең жоғары жұмыс кернеуінен және жоба техникалық сипаттамасынан бастаңыз.

Мысалы, 0-сынып пен 1-сынып 3-сынып немесе 4-сыныптан басқа кернеу диапазондарына арналған. Сондықтан төсеніш қалыңдығын анықтамас бұрын электрлік сыныпты растау қажет.

2. AC немесе DC жұмыс кернеуін тексеріңіз

AC және DC кернеу шектері әртүрлі.

Егер төсеніш DC қондырғысында пайдаланылса, AC мәнін қолданудың орнына DC жұмыс кернеуіне қойылатын талапты бөлек растаңыз.

3. Қажетті өлшемді таңдаңыз

Тарату тақтасының немесе электр жабдығының алдындағы аумақты өлшеп, мыналарды растаңыз:

• Қалыңдық

• Ені

• Ұзындығы

• Орам немесе кесінді өлшемі

JINPOWER 0.5 m-ден 1.5 m-ге дейінгі стандартты ендерді, сондай-ақ 2 m, 5 m, 10 m және 20 m ұзындықтарды және тапсырыс бойынша өлшемдерді ұсынады.

4. Бет түрі мен түсін растаңыз

Қажетті сыныпқа және орнату жағдайына байланысты тегіс, қырлы және ромб өрнекті беттер қолжетімді.

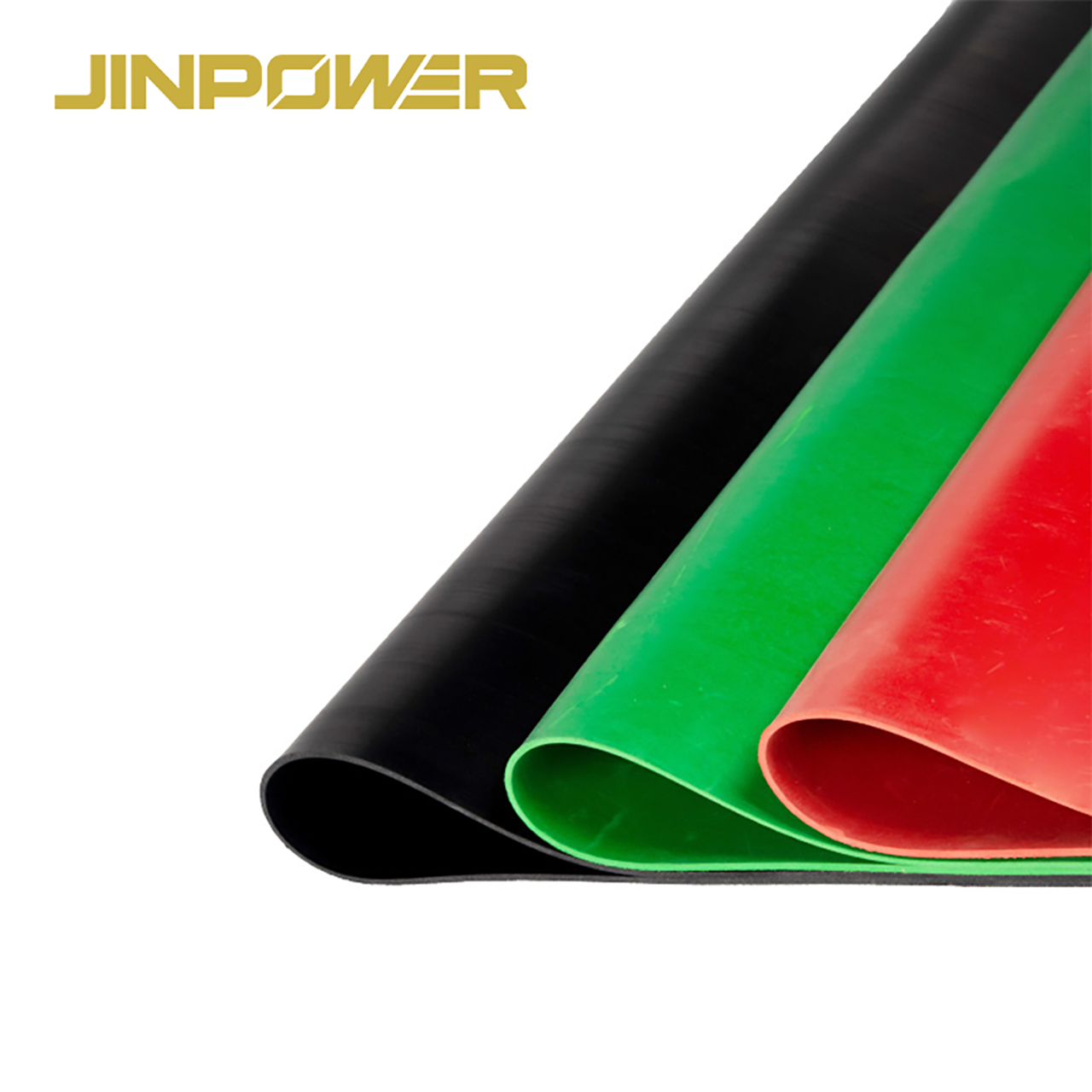

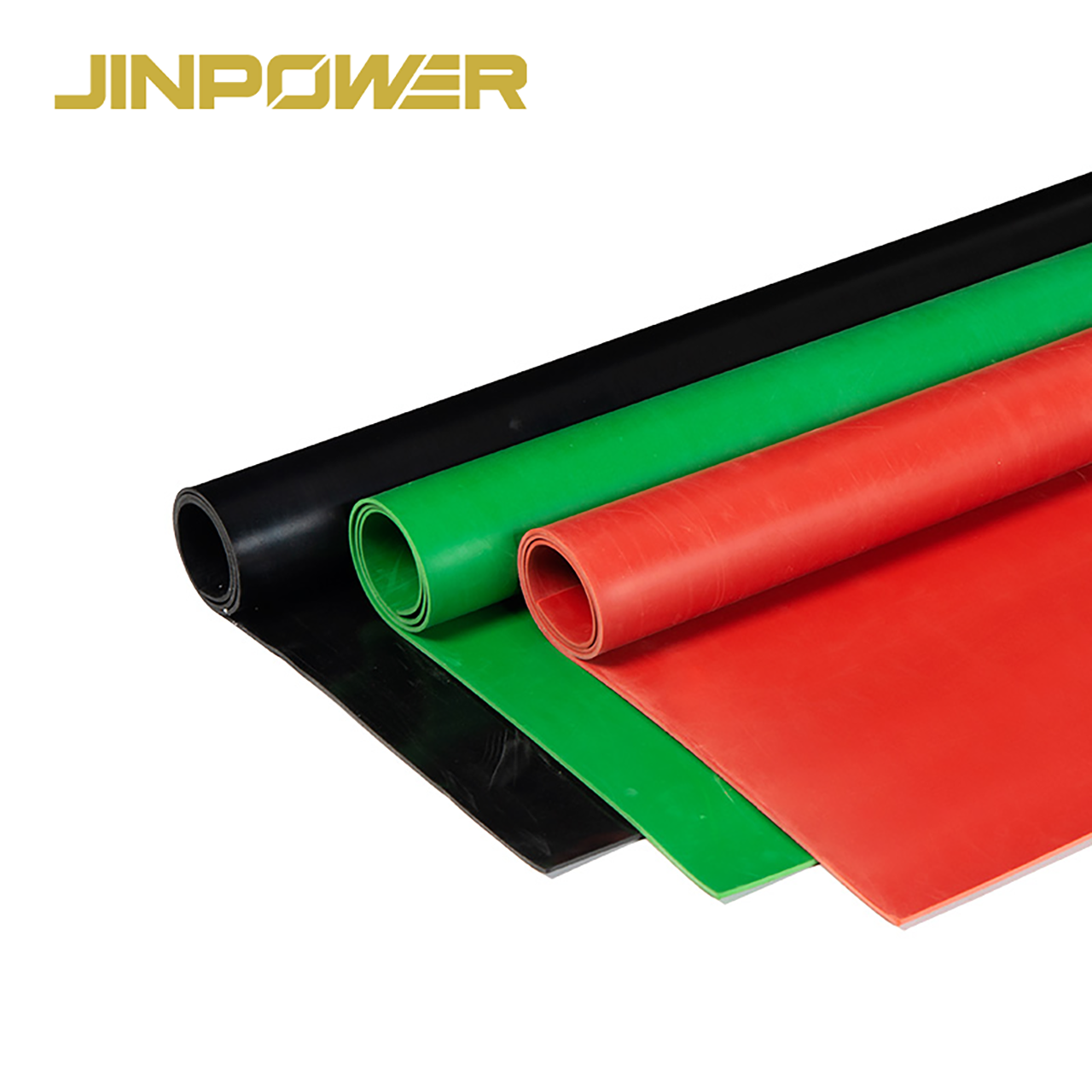

Қара, сұр, қызыл және жасыл түстер қолжетімді.

Жұмыс кернеуі, сынақ кернеуі және диэлектрлік беріктік

Бұл үш мәнді бірдей техникалық сипаттама ретінде қарастыруға болмайды.

Жұмыс кернеуі тиісті сынып арналған ең жоғары кернеу диапазонын көрсетеді.

Сынақ кернеуі оқшаулау өнімділігін тексеру үшін белгіленген сынақ шарттарында берілетін кернеу болып табылады.

Диэлектрлік беріктік материалдың оқшаулау қабілетін бағалау үшін қолданылатын неғұрлым жоғары электрлік сынақ деңгейін білдіреді.

Осы себепті сатып алушылар тарату тақтасына арналған төсенішті ең жоғары сынақ кернеуі көрсеткіші бар өнімді жай ғана таңдаудың орнына қажетті электрлік сынып пен жұмыс кернеуіне сай таңдауы керек.

Механикалық және қоршаған орта жағдайларындағы өнімділік

Электрлік өнімділік негізгі талап болып табылады, алайда төсеніш қалыпты өнеркәсіптік қолдануға да төтеп беруі тиіс.

Қазіргі техникалық сипаттамаға мыналар кіреді:

• Қаттылық: 60 ± 5 Shore A

• Созылу беріктігі: кемінде 5.0 MPa

• Үзілу кезіндегі ұзару: кемінде 250%

• Сығылу қалдығы: 27°C температурада 24 сағат ішінде 40%

• Жұмыс температурасының диапазоны: -30°C-тан +70°C-қа дейін

• Майға төзімділікті сынау

• Қышқылға төзімділікті сынау

• Ескіруге сынау

Бұл қасиеттер төсеніштің пайдалану барысында тиісті икемділік пен механикалық өнімділікті сақтай алатынын бағалауға көмектеседі.

Тарату тақтасына арналған төсеніш және кәдімгі резеңке төсеніш

Электрлік тарату тақтасына арналған төсеніш жалпы өнеркәсіптік резеңке еден жабындысымен бірдей емес.

Кәдімгі резеңке еден жабынының диэлектрлік сипаттамалары мақсатты электрлік қолдану үшін расталмаса, оны электрлік оқшаулағыш төсеніш ретінде пайдаланбау керек.

Сынақ және сапаны тексеру

Электр қауіпсіздігі өнімдері үшін сатып алушылар сыртқы көрініс пен қалыңдықтан да көп нәрсені тексеруі керек.

Көтерме сатып алудан бұрын мыналарды растауды ұсынамыз:

• IEC сыныбы

• Төсеніш қалыңдығы

• AC/DC жұмыс кернеуі

• Сынақ кернеуі

• Диэлектрлік сынақ талабы

• Бетінің күйі

• Механикалық қасиеттері

• Қажетті тексеру немесе сынақ құжаттары

Қазіргі оқшаулағыш төсеніш техникалық сипаттамамыз IEC 61111:2009 талаптарына сілтеме жасайды және төсеніштер жеткізуден бұрын қолданылатын техникалық сипаттамаға сәйкес кернеу сынағынан және сапа тексеруінен өтеді.

Сатып алушылардың осы сынақтарды қалай қарастыруы керектігі туралы қосымша ақпарат алу үшін Электрлік оқшаулағыш резеңке төсеніштерді сынау талаптары жөніндегі нұсқаулықты қараңыз.

Сондай-ақ әртүрлі орнату талаптарына арналған басқа Электрлік оқшаулағыш резеңке төсеніштерді көре аласыз.

Жиі қойылатын сұрақтар

Қандай IEC сыныптары қолжетімді?

Қазіргі тегіс бетті оқшаулағыш төсеніштер ассортименті IEC 0-сынып, 1-сынып, 2-сынып, 3-сынып және 4-сыныпты қамтиды.

Ең жоғары жұмыс кернеуі қандай?

Ол сыныпқа байланысты. Қолжетімді диапазон 0-сынып үшін 1 kV AC-тан 4-сынып үшін 36 kV AC-қа дейін, бөлек DC жұмыс кернеуі көрсеткіштерімен бірге.

Қандай қалыңдықты таңдауым керек?

Қалыңдық қажетті электрлік сыныпқа және жоба техникалық сипаттамасына сәйкес таңдалуы керек. Сыныпқа қатысты қолжетімді қалыңдықтар шамамен 3 mm-ден 12 mm-ге дейін, ал ең жоғары қалыңдық шектері сыныпқа байланысты әртүрлі.

Қандай өлшемдер қолжетімді?

Стандартты ендерге 0.5 m, 1.0 m, 1.2 m және 1.5 m кіреді. Стандартты ұзындықтарға 2 m, 5 m, 10 m және 20 m кіреді. Тапсырыс бойынша өлшемдер де қолжетімді.

Қандай түстер мен беттер қолжетімді?

Қолжетімді түстерге қара, сұр, қызыл және жасыл кіреді. Бет нұсқаларына қажетті техникалық сипаттамаға байланысты тегіс, қырлы, ромб және күмбезді дизайндар кіреді.

Тарату тақтасына арналған төсенішке баға ұсынысын сұрау

Жылдамырақ баға ұсынысын алу үшін мыналарды көрсетіңіз:

Қажетті IEC сыныбы + AC/DC жұмыс кернеуі + қалыңдық + ен + ұзындық + бет түрі + түс + саны.

Содан кейін JINPOWER жобаңызға немесе көтерме тапсырысыңызға арналған тиісті электрлік оқшаулағыш тарату тақтасы төсенішінің техникалық сипаттамасын растай алады.
