Класи IEC та номінали напруги

Вибір відповідного килимка для розподільного щита слід починати з визначення необхідного електричного класу та робочої напруги.

Версія з гладкою поверхнею доступна для класів 0–4. Версії з рифленим і ромбоподібним малюнком, зазначені в нашій поточній специфікації, доступні для класу 0 та класу 1.

Для проєктних закупівель завжди підтверджуйте необхідний клас, робочу напругу та застосовну специфікацію перед вибором товщини.

Специфікації килимків для розподільних щитів

Постачання в рулонах або відрізках може бути вибрано відповідно до площі монтажу.

Варіанти поверхні

Для різних вимог до монтажу доступні різні види обробки поверхні.

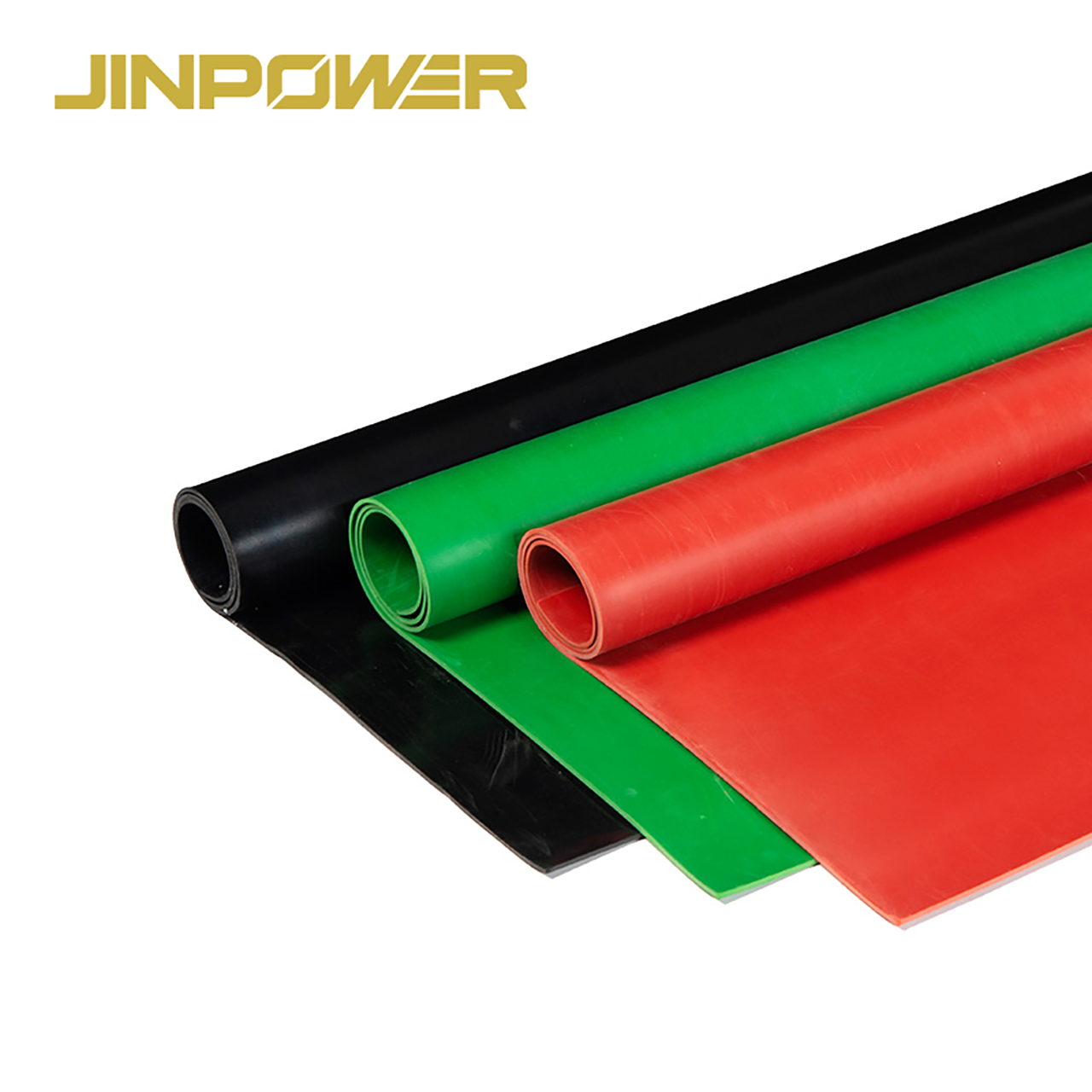

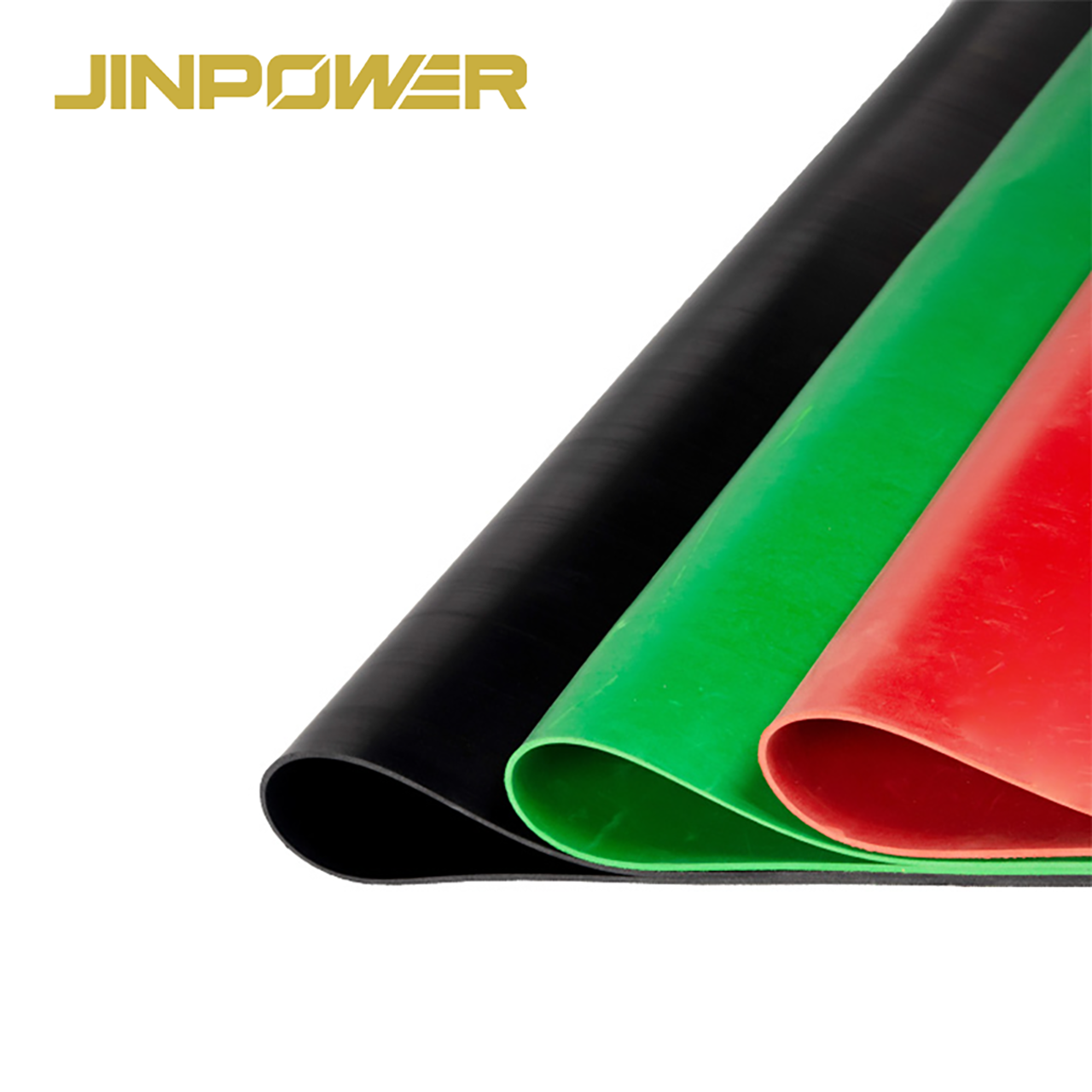

Гладка поверхня

Проста поверхня, що підходить для приміщень розподільних щитів, підстанцій і зон електрообладнання, де важливе легке очищення.

Гладкі ізоляційні килимки в поточному асортименті доступні для класів IEC 0–4.

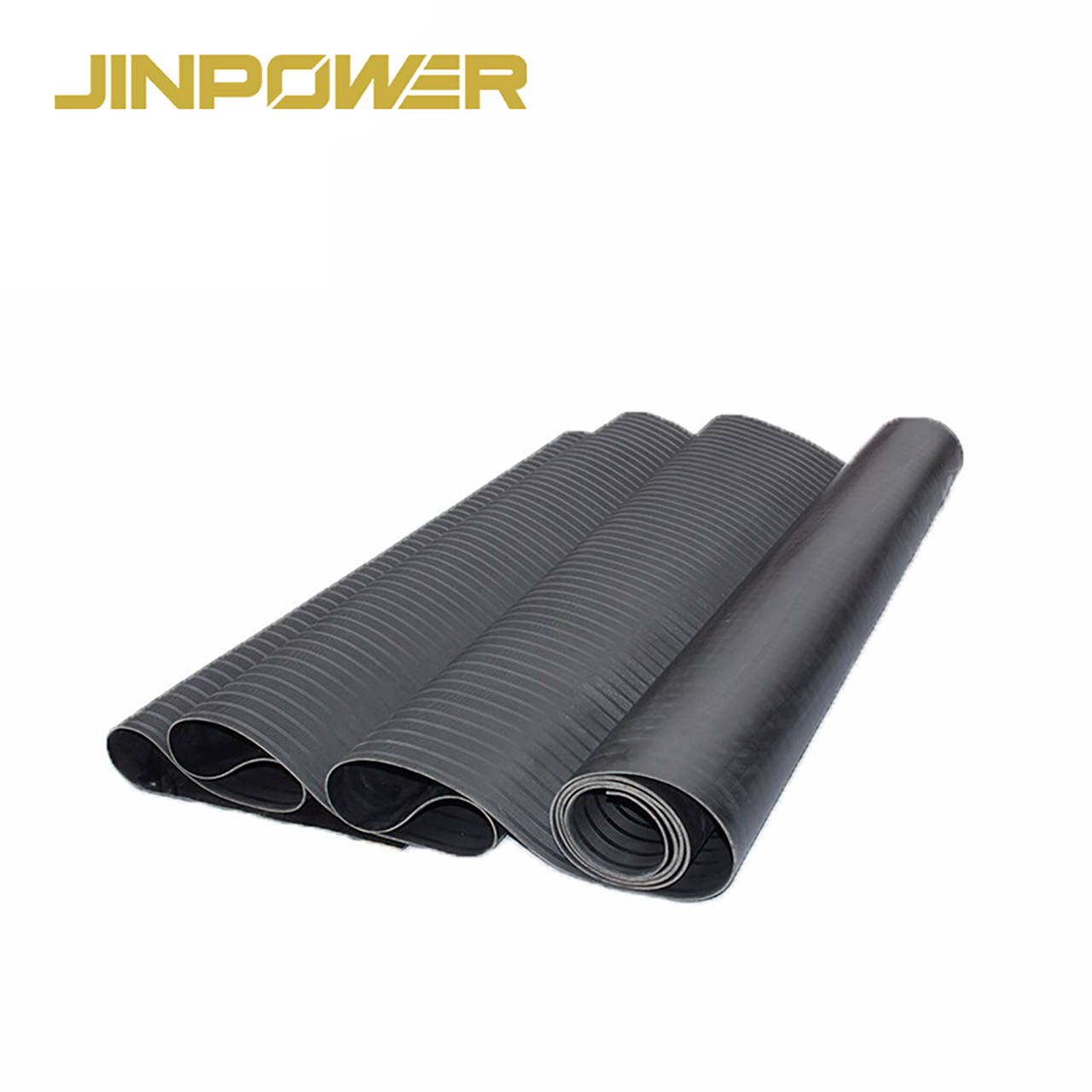

Рифлена поверхня

Верхня поверхня з дрібними ребрами забезпечує додаткову текстуру під ногами, зберігаючи гладку нижню поверхню для монтажу.

Ромбоподібна поверхня

Рельєфний ромбоподібний малюнок забезпечує більш текстуровану поверхню для ходіння та підходить для промислових електротехнічних зон.

Інші варіанти дизайну поверхні, включно з куполоподібними малюнками, також можуть обговорюватися відповідно до вимог проєкту.

Де використовуються електроізоляційні килимки для розподільних щитів?

Електроізоляційні килимки зазвичай встановлюються в зонах, де персонал експлуатує, оглядає або обслуговує електрообладнання.

Типові сфери застосування включають:

• Приміщення розподілу електроенергії

• Приміщення електричних розподільних щитів

• Підстанції

• Комутаційні станції

• Електростанції

• Диспетчерські

• Зони електричних випробувань

• Промислові електротехнічні приміщення

• Центри обробки даних

• Об’єкти відновлюваної енергетики

Вони також можуть використовуватися в зонах електричного керування на об’єктах рейкового транспорту, нафтохімічної, гірничодобувної, металургійної промисловості та машинобудування.

Як вибрати відповідний килимок для розподільного щита

Для закупівлі килимок не слід вибирати лише за товщиною або кольором.

1. Підтвердіть необхідний клас IEC

Почніть із максимальної робочої напруги та специфікації проєкту.

Наприклад, клас 0 і клас 1 призначені для інших діапазонів напруги, ніж клас 3 або клас 4. Тому електричний клас слід підтвердити до визначення товщини килимка.

2. Перевірте робочу напругу змінного або постійного струму

Граничні значення напруги змінного та постійного струму відрізняються.

Якщо килимок використовуватиметься в установці постійного струму, окремо підтвердьте вимогу до робочої напруги постійного струму, а не використовуйте значення змінного струму.

3. Виберіть необхідний розмір

Виміряйте площу перед розподільним щитом або електрообладнанням і підтвердіть:

• Товщину

• Ширину

• Довжину

• Розмір рулону або відрізка

JINPOWER постачає стандартні ширини від0.5 m до 1.5 m, довжини 2 m, 5 m, 10 m і 20 m, а також нестандартні розміри.

4. Підтвердіть поверхню та колір

Гладка, рифлена та ромбоподібна поверхні доступні залежно від необхідного класу та умов монтажу.

Доступні чорний, сірий, червоний і зелений кольори.

Робоча напруга, випробувальна напруга та електрична міцність

Ці три значення не слід вважати однією й тією самою специфікацією.

Робоча напруга вказує на максимальний діапазон напруги, для якого призначений відповідний клас.

Випробувальна напруга — це напруга, що прикладається за визначених умов випробування для перевірки ізоляційних характеристик.

Електрична міцність являє собою вищий рівень електричного випробування, що використовується для оцінки ізоляційної здатності матеріалу.

Тому покупцям слід вибирати килимок для розподільного щита відповідно донеобхідного електричного класу та робочої напруги, а не просто обирати виріб із найвищим показником випробувальної напруги.

Механічні та експлуатаційні характеристики

Електричні характеристики є основною вимогою, але килимок також повинен витримувати звичайну промислову експлуатацію.

Поточна специфікація включає:

• Твердість:60 ± 5 Shore A

• Міцність на розтяг: мінімум 5.0 MPa

• Відносне подовження при розриві: мінімум 250%

• Залишкова деформація при стисканні: 40% при 27°C протягом 24 годин

• Діапазон робочих температур: -30°C до +70°C

• Випробування на стійкість до олив

• Випробування на кислотостійкість

• Випробування на старіння

Ці властивості допомагають оцінити, чи може килимок зберігати належну гнучкість і механічні характеристики під час використання.

Килимок для розподільного щита та звичайний гумовий килимок

Електроізоляційний килимок для розподільного щита не є тим самим, що звичайне промислове гумове покриття для підлоги.

Звичайне гумове покриття для підлоги не слід використовувати як електроізоляційний килимок, якщо його діелектричні характеристики не підтверджено для передбаченого електротехнічного застосування.

Випробування та перевірка якості

Для виробів електробезпеки покупцям слід перевіряти не лише зовнішній вигляд і товщину.

Перед оптовою закупівлею рекомендуємо підтвердити:

• Клас IEC

• Товщину килимка

• Робочу напругу AC/DC

• Випробувальну напругу

• Вимоги до діелектричних випробувань

• Стан поверхні

• Механічні властивості

• Необхідні документи з інспекції або випробувань

Наша поточна специфікація ізоляційних килимків посилається на вимогиIEC 61111:2009, а килимки проходять випробування напругою та контроль якості перед постачанням відповідно до застосовної специфікації.

Для отримання додаткової інформації про те, як покупцям слід оцінювати ці випробування, перегляньте нашПосібник щодо вимог до випробувань електроізоляційних гумових килимків.

Ви також можете переглянути іншіелектроізоляційні гумові килимки для різних вимог до монтажу.

Поширені запитання

Які класи IEC доступні?

Поточний асортимент ізоляційних килимків із гладкою поверхнею охоплюєIEC клас 0, клас 1, клас 2, клас 3 і клас 4.

Яка максимальна робоча напруга?

Це залежить від класу. Доступний діапазон простягається від1 kV AC для класу 0 до 36 kV AC для класу 4, з окремими номіналами робочої напруги постійного струму.

Яку товщину слід вибрати?

Товщину слід вибирати відповідно до необхідного електричного класу та специфікації проєкту. Доступні товщини, пов’язані з класом, становлять приблизно від3 mm до 12 mm, з різними максимальними обмеженнями товщини залежно від класу.

Які розміри доступні?

Стандартна ширина включає0.5 m, 1.0 m, 1.2 m і 1.5 m. Стандартна довжина включає 2 m, 5 m, 10 m і 20 m. Також доступні нестандартні розміри.

Які кольори та поверхні доступні?

Доступні кольори включаютьчорний, сірий, червоний і зелений. Варіанти поверхні включають гладкі, рифлені, ромбоподібні та куполоподібні дизайни, залежно від необхідної специфікації.

Запит комерційної пропозиції на килимок для розподільного щита

Для швидшого надання комерційної пропозиції, будь ласка, надайте:

Необхідний клас IEC + робоча напруга AC/DC + товщина + ширина + довжина + поверхня + колір + кількість.

Після цього JINPOWER зможе підтвердити відповідну специфікацію електроізоляційного килимка для розподільного щита для вашого проєкту або оптового замовлення.
