IEC klase i nazivne vrijednosti napona

Odabir odgovarajuće prostirke za razvodni ormar treba započeti utvrđivanjem potrebne električne klase i radnog napona.

Verzija s glatkom površinom dostupna je u klasama 0–4. Valovite i verzije s dijamantnim uzorkom prikazane u našoj trenutnoj specifikaciji dostupne su za klasu 0 i klasu 1.

Za projektnu nabavku, prije odabira debljine uvijek potvrdite potrebnu klasu, radni napon i primjenjivu specifikaciju.

Specifikacije prostirki za razvodne ormare

Isporuka u rolama i na rezanu dužinu može se odabrati prema površini ugradnje.

Opcije površine

Dostupne su različite završne obrade površine za različite zahtjeve ugradnje.

Glatka površina

Jednostavna površina pogodna za prostorije s razvodnim ormarima, trafostanice i područja s električnom opremom gdje je važno lako čišćenje.

Glatke izolacione prostirke dostupne su u IEC klasama 0–4 u trenutnom asortimanu proizvoda.

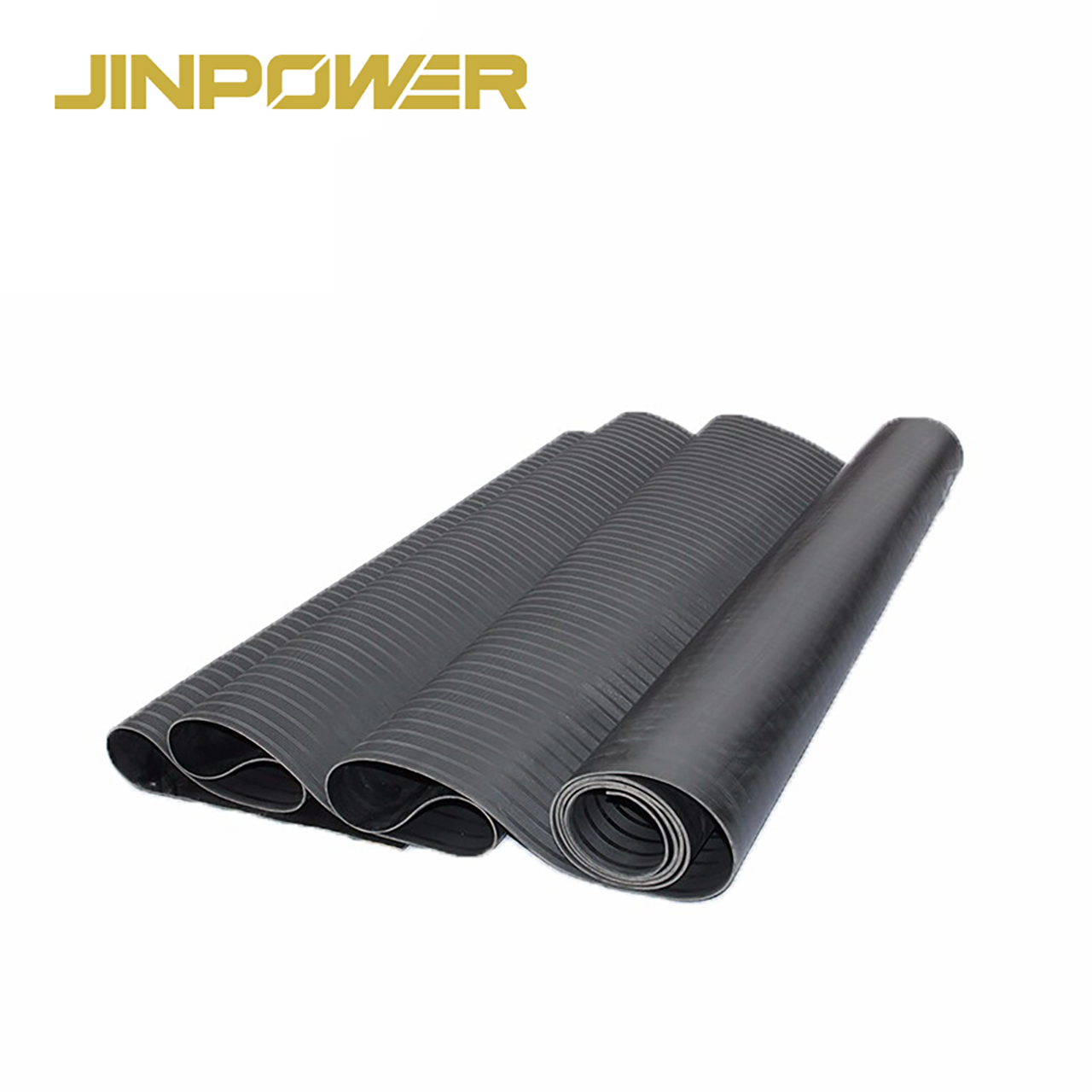

Valovita površina

Gornja površina s finim rebrima pruža dodatnu teksturu pod nogama, uz zadržavanje glatke donje strane za ugradnju.

Dijamantna površina

Izdignuti dijamantni uzorak pruža teksturiraniju površinu za hodanje i pogodan je za industrijska električna područja.

O drugim dizajnima površine, uključujući kupolaste uzorke, također se može razgovarati prema zahtjevima projekta.

Gdje se koriste elektroizolacione prostirke za razvodne ormare?

Elektroizolacione prostirke se uobičajeno postavljaju u područjima gdje osoblje upravlja, pregledava ili održava električnu opremu.

Tipične primjene uključuju:

• Prostorije za distribuciju električne energije

• Prostorije s električnim razvodnim ormarima

• Trafostanice

• Sklopne stanice

• Elektrane

• Upravljačke sobe

• Područja za električna ispitivanja

• Industrijske električne prostorije

• Podatkovni centri

• Postrojenja za obnovljivu energiju

Mogu se koristiti i u električnim upravljačkim područjima u objektima željezničkog saobraćaja, petrohemije, rudarstva, metalurgije i proizvodnje mašina.

Kako odabrati odgovarajuću prostirku za razvodni ormar

Za nabavku, prostirka se ne smije birati samo prema debljini ili boji.

1. Potvrdite potrebnu IEC klasu

Počnite s maksimalnim radnim naponom i specifikacijom projekta.

Na primjer, klasa 0 i klasa 1 dizajnirane su za drugačije naponske opsege od klase 3 ili klase 4. Električnu klasu stoga treba potvrditi prije određivanja debljine prostirke.

2. Provjerite radni napon AC ili DC

Ograničenja napona AC i DC su različita.

Ako će se prostirka koristiti u DC instalaciji, posebno potvrdite zahtjev za DC radni napon umjesto korištenja AC vrijednosti.

3. Odaberite potrebnu veličinu

Izmjerite područje ispred razvodnog ormara ili električne opreme i potvrdite:

• Debljinu

• Širinu

• Dužinu

• Veličinu role ili rezanu veličinu

JINPOWER isporučuje standardne širine od0.5 m do 1.5 m, s dužinama od 2 m, 5 m, 10 m i 20 m, kao i prilagođenim dimenzijama.

4. Potvrdite površinu i boju

Glatke, valovite površine i površine s dijamantnim uzorkom dostupne su ovisno o potrebnoj klasi i ugradnji.

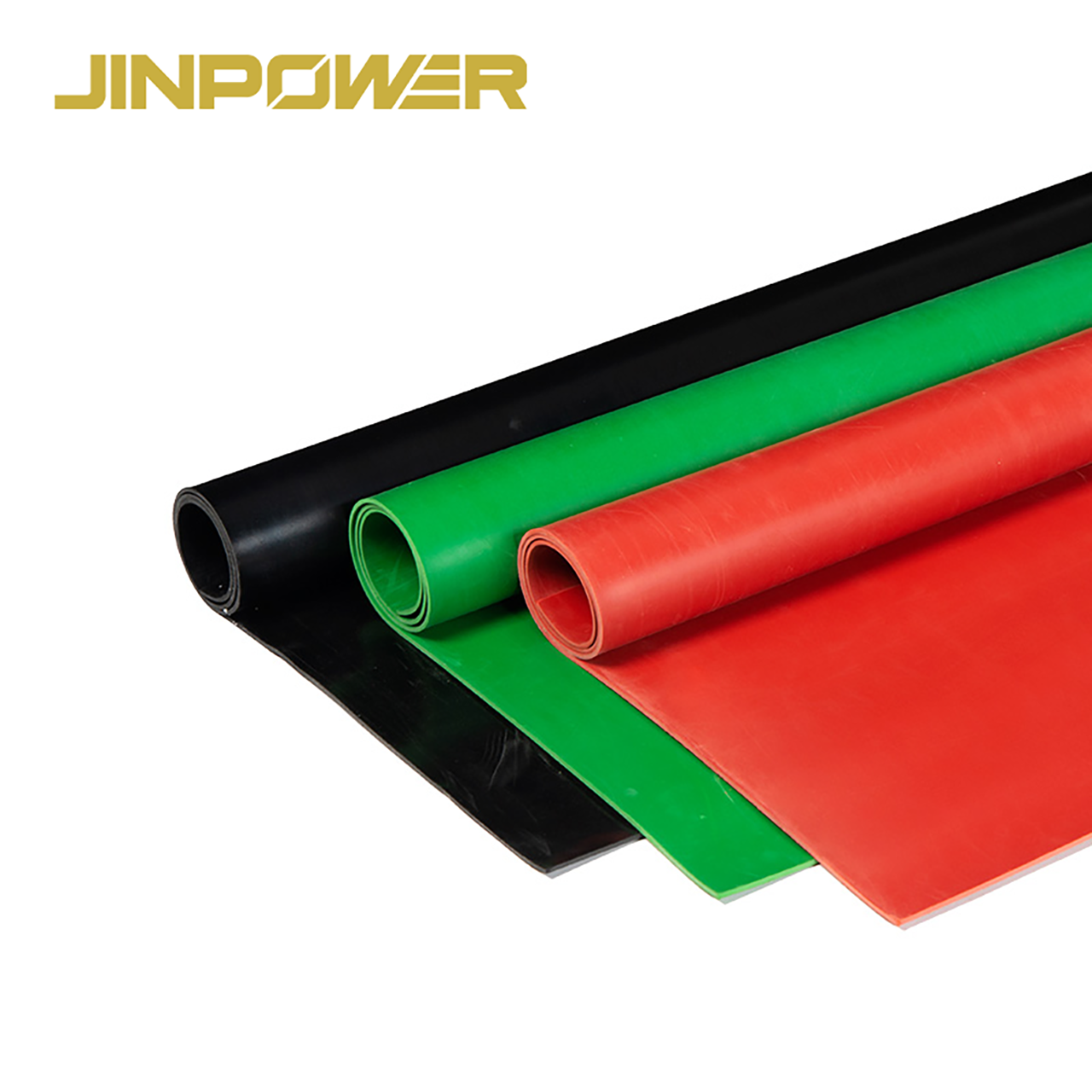

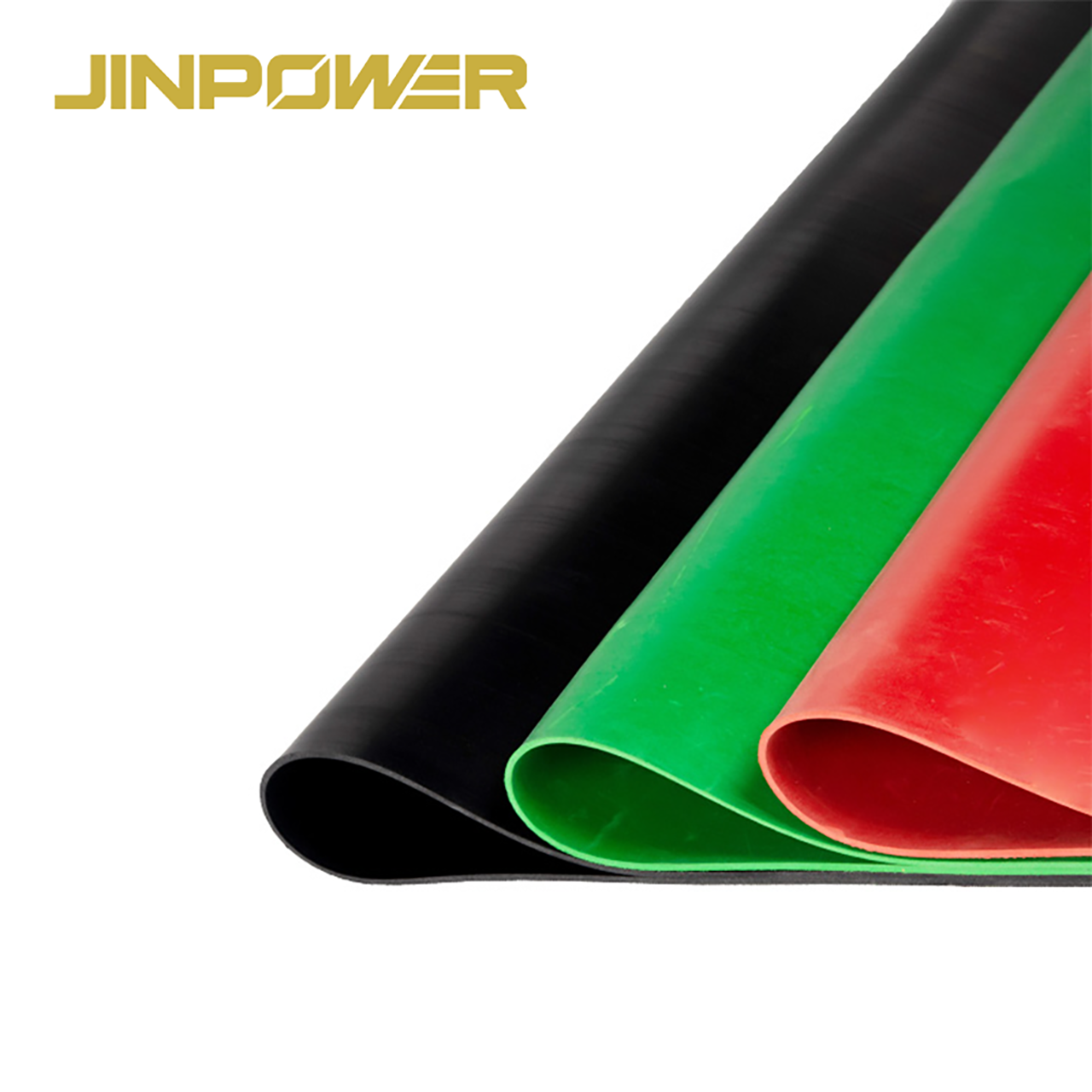

Dostupne su crna, siva, crvena i zelena boja.

Radni napon, ispitni napon i dielektrična čvrstoća

Ove tri vrijednosti ne treba smatrati istom specifikacijom.

Radni napon označava maksimalni naponski opseg za koji je namijenjena odgovarajuća klasa.

Ispitni napon je napon koji se primjenjuje u određenim uslovima ispitivanja radi provjere izolacionih performansi.

Dielektrična čvrstoća predstavlja viši nivo električnog ispitivanja koji se koristi za procjenu izolacione sposobnosti materijala.

Zbog toga kupci trebaju odabrati prostirku za razvodni ormar premapotrebnoj električnoj klasi i radnom naponu, umjesto da jednostavno biraju proizvod s najvišom vrijednošću ispitnog napona.

Mehaničke i ekološke performanse

Električne performanse su osnovni zahtjev, ali prostirka također mora izdržati normalnu industrijsku upotrebu.

Trenutna specifikacija uključuje:

• Tvrdoća:60 ± 5 Shore A

• Zatezna čvrstoća: najmanje 5.0 MPa

• Izduženje pri prekidu: najmanje 250%

• Trajna deformacija pri kompresiji: 40% pri 27°C tokom 24 sata

• Raspon radne temperature: -30°C do +70°C

• Ispitivanje otpornosti na ulje

• Ispitivanje otpornosti na kiseline

• Ispitivanje starenja

Ova svojstva pomažu u procjeni može li prostirka tokom upotrebe održati odgovarajuću fleksibilnost i mehaničke performanse.

Prostirka za razvodni ormar u odnosu na običnu gumenu prostirku

Elektroizolaciona prostirka za razvodni ormar nije isto što i opća industrijska gumena podna obloga.

Obična gumena podna obloga ne smije se koristiti kao elektroizolaciona prostirka osim ako njene dielektrične performanse nisu provjerene za predviđenu električnu primjenu.

Ispitivanje i provjera kvaliteta

Za proizvode električne sigurnosti kupci trebaju provjeriti više od izgleda i debljine.

Prije kupovine većih količina preporučujemo potvrdu sljedećeg:

• IEC klasa

• Debljina prostirke

• AC/DC radni napon

• Ispitni napon

• Zahtjev za dielektrično ispitivanje

• Stanje površine

• Mehanička svojstva

• Potrebni dokumenti o inspekciji ili ispitivanju

Naša trenutna specifikacija izolacione prostirke poziva se na zahtjeveIEC 61111:2009, a prostirke se prije isporuke podvrgavaju ispitivanju napona i kontroli kvaliteta prema primjenjivoj specifikaciji.

Za više informacija o tome kako kupci trebaju pregledati ova ispitivanja, pogledajte našVodič za zahtjeve ispitivanja elektroizolacionih gumenih prostirki.

Također možete pogledati drugeelektroizolacione gumene prostirke za različite zahtjeve ugradnje.

Često postavljana pitanja

Koje IEC klase su dostupne?

Trenutni asortiman izolacionih prostirki s glatkom površinom obuhvataIEC klasu 0, klasu 1, klasu 2, klasu 3 i klasu 4.

Koji je maksimalni radni napon?

Zavisi od klase. Dostupni raspon se proteže od1 kV AC za klasu 0 do 36 kV AC za klasu 4, uz odvojene nazivne vrijednosti DC radnog napona.

Koju debljinu trebam odabrati?

Debljinu treba odabrati prema potrebnoj električnoj klasi i specifikaciji projekta. Dostupne debljine povezane s klasama kreću se približno od3 mm do 12 mm, uz različita maksimalna ograničenja debljine ovisno o klasi.

Koje veličine su dostupne?

Standardne širine uključuju0.5 m, 1.0 m, 1.2 m i 1.5 m. Standardne dužine uključuju 2 m, 5 m, 10 m i 20 m. Dostupne su i prilagođene veličine.

Koje boje i površine su dostupne?

Dostupne boje uključujucrnu, sivu, crvenu i zelenu. Opcije površine uključuju glatke, valovite, dijamantne i kupolaste dizajne, ovisno o potrebnoj specifikaciji.

Zatražite ponudu za prostirku za razvodni ormar

Za bržu ponudu navedite:

Potrebna IEC klasa + AC/DC radni napon + debljina + širina + dužina + površina + boja + količina.

JINPOWER tada može potvrditi odgovarajuću specifikaciju elektroizolacione prostirke za razvodni ormar za vaš projekt ili narudžbu većih količina.
