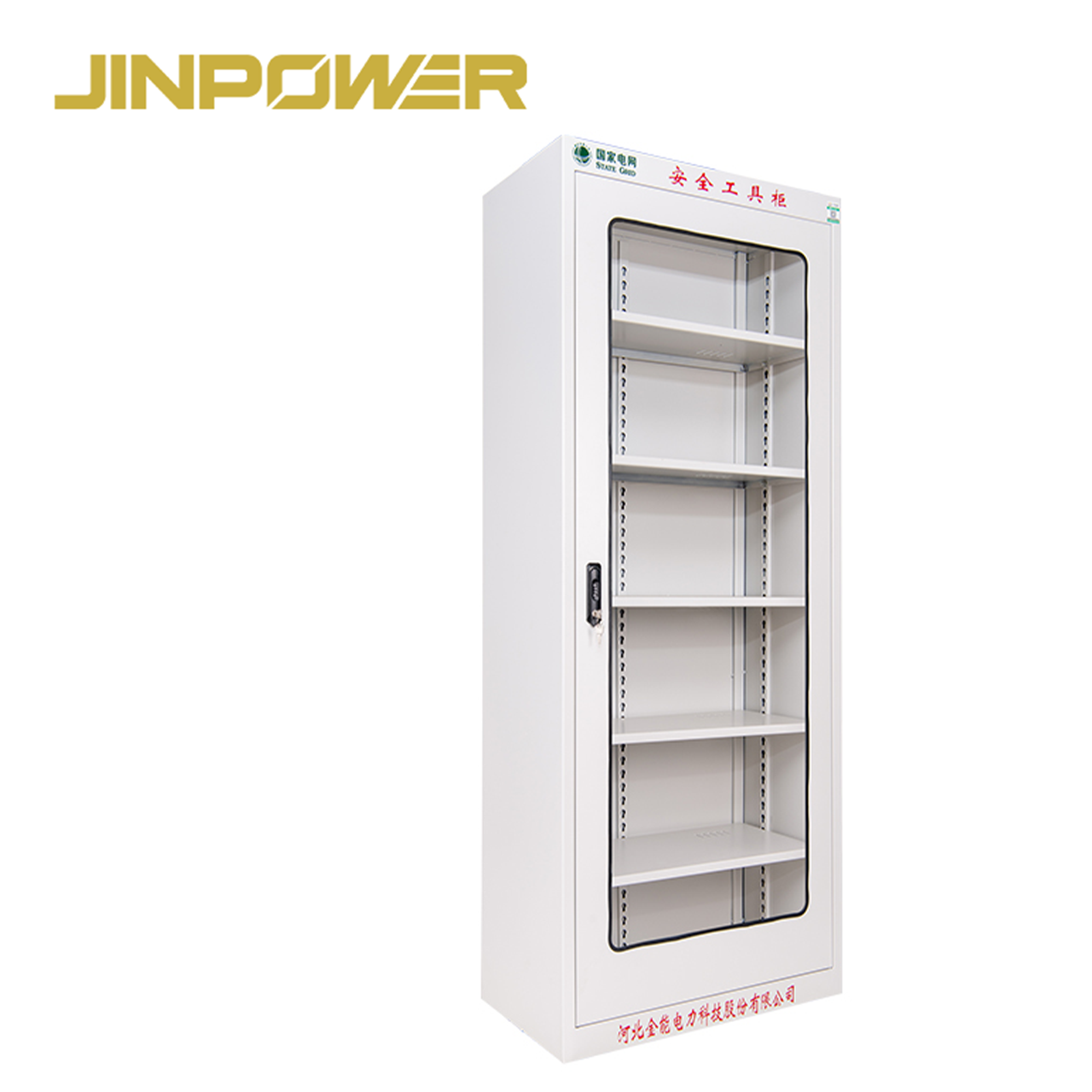

Κύρια χαρακτηριστικά προϊόντος

• Κεντρική αποθήκευση ηλεκτρικών ΜΑΠ και εργαλείων ασφαλείας
• Κατάλληλο για μονωτικά γάντια, μπότες, ανιχνευτές τάσης, εξοπλισμό γείωσης και επιλεγμένα μονωμένα εργαλεία
• Εσωτερική διάταξη αποθήκευσης με πολλαπλά ράφια
• Διαθέσιμος χώρος ορατότητας στο μπροστινό μέρος, ανάλογα με τη διαμόρφωση του ερμαρίου
• Σχεδιασμός ερμαρίου με κλειδαριά για ελεγχόμενη αποθήκευση εξοπλισμού
• Βοηθά στον διαχωρισμό του ηλεκτρικού εξοπλισμού ασφαλείας από τα γενικά εργαλεία συντήρησης
• Υποστηρίζει την αναγνώριση εξοπλισμού, τους καθημερινούς ελέγχους και τη διαχείριση αποθεμάτων
• Δυνατότητα εξαερισμού ανάλογα με τη διαμόρφωση του ερμαρίου
• Προαιρετικές λειτουργίες αφύγρανσης, ελέγχου θερμοκρασίας ή έξυπνης διαχείρισης, ανάλογα με το επιλεγμένο σύστημα
• Κατάλληλο για υποσταθμούς, ηλεκτρικούς χώρους, συνεργεία επιχειρήσεων κοινής ωφέλειας και βιομηχανικές ηλεκτρικές εγκαταστάσεις

Σύντομες τεχνικές προδιαγραφές

Οι ακριβείς διαστάσεις του ερμαρίου, το πάχος των υλικών, ο αριθμός των ραφιών, το φορτίο των ραφιών, το βάρος του ερμαρίου, το υλικό του παραθύρου επιθεώρησης και ο βαθμός περιβαλλοντικής προστασίας πρέπει να επιβεβαιωθούν από το Τεχνικό Δελτίο και το εγκεκριμένο σχέδιο του επιλεγμένου μοντέλου.

Τυπική διαμόρφωση βασικού ερμαρίου

Το βασικό ερμάριο ηλεκτρικού εξοπλισμού ασφαλείας έχει σχεδιαστεί κυρίως για την καθημερινή οργάνωση ΜΑΠ, δοκιμαστικού εξοπλισμού και γενικών εργαλείων ηλεκτρικής ασφάλειας, όχι για πολύ βαρύ εξοπλισμό συντήρησης.

Ο ακριβής αριθμός ραφιών, η απόσταση μεταξύ τους και η διάταξη αποθήκευσης εξαρτώνται από το επιλεγμένο ερμάριο. Οι τελικές διαστάσεις και η εσωτερική διάταξη πρέπει να εγκριθούν πριν από την παραγωγή.

Σύντομος οδηγός επιλογής

Τι είναι ένα ερμάριο ηλεκτρικού εξοπλισμού ασφαλείας;

Το ερμάριο ηλεκτρικού εξοπλισμού ασφαλείας είναι ένα ειδικό ερμάριο αποθήκευσης για την οργάνωση ηλεκτρικών ΜΑΠ, εξοπλισμού ανίχνευσης τάσης, εξοπλισμού γείωσης και μονωμένων εργαλείων σε ελεγχόμενο και σαφώς προσδιορισμένο χώρο.

Η αξία του δεν περιορίζεται στο ότι διαθέτει πόρτες και ράφια.

Ένα ειδικό ερμάριο βοηθά τις ηλεκτρολογικές ομάδες να:

• Διατηρούν τον εξοπλισμό ασφαλείας χωριστά από τα γενικά εργαλεία
• Οργανώνουν τις διαφορετικές κατηγορίες εξοπλισμού
• Εντοπίζουν ευκολότερα εξοπλισμό που λείπει
• Βελτιώνουν την ετοιμότητα για καθημερινούς ελέγχους
• Μειώνουν την ανεξέλεγκτη στοίβαξη και την αποθήκευση στο δάπεδο
• Υποστηρίζουν τη διαχείριση παράδοσης και επιστροφής
• Προστατεύουν τον αποθηκευμένο εξοπλισμό από περιττές φυσικές φθορές και ρύπανση
• Διευκολύνουν τον έλεγχο και τη διαχείριση του χώρου εξοπλισμού ασφαλείας

Για υποσταθμούς και εγκαταστάσεις ηλεκτρικής συντήρησης, το ερμάριο μπορεί επομένως να αποτελεί μέρος της διαδικασίας διαχείρισης εξοπλισμού και όχι απλώς έπιπλο γενικής αποθήκευσης.

Ποιος ηλεκτρικός εξοπλισμός ασφαλείας μπορεί να αποθηκευτεί στο εσωτερικό;

Ο κατάλογος του πραγματικού εξοπλισμού πρέπει πάντα να ελέγχεται σε σχέση με τις εσωτερικές διαστάσεις, τη διαμόρφωση των ραφιών και τη φέρουσα ικανότητα του επιλεγμένου ερμαρίου.

Ο συνήθης εξοπλισμός μπορεί να περιλαμβάνει:

• Ηλεκτρικά μονωτικά γάντια
• Ηλεκτρικές μονωτικές μπότες
• Κράνη ασφαλείας και ηλεκτρικά ΜΑΠ
• Ανιχνευτές τάσης
• Επιλεγμένα μονωμένα εργαλεία χειρός
• Φορητό εξοπλισμό γείωσης
• Σφιγκτήρες γείωσης και παρελκόμενα
• Όργανα δοκιμών
• Ζώνες ασφαλείας, εφόσον ενδείκνυται η μέθοδος αποθήκευσης
• Παρελκόμενα συντήρησης
• Επιλεγμένες μονωτικές ράβδους χειρισμού, εφόσον είναι κατάλληλες οι διαστάσεις και η διάταξη στήριξης
• Μονωτικά ελαστικά τάπητα, εφόσον είναι κατάλληλες οι διαστάσεις και η μέθοδος αποθήκευσης

Οι μονωτικές ράβδοι χειρισμού απαιτούν ιδιαίτερη προσοχή

Οι μακριές μονωτικές ράβδοι χειρισμού και οι σταθεροί μονωμένοι πόλοι χειρισμού δεν πρέπει να τοποθετούνται αυτομάτως σε ένα βασικό ερμάριο.

Πριν από την παραγγελία, ελέγξτε:

• Το μήκος της ράβδου σε συμπτυγμένη ή σταθερή μορφή
• Το εσωτερικό ύψος του ερμαρίου
• Τον απαιτούμενο προσανατολισμό αποθήκευσης
• Τα σημεία στήριξης
• Τον κίνδυνο κάμψης ή φθοράς της επιφάνειας

Μην κάμπτετε και μην πιέζετε έναν μονωμένο πόλο χειρισμού μέσα σε ερμάριο που είναι πολύ μικρό.

Και οι μονωτικοί τάπητες απαιτούν την κατάλληλη μέθοδο αποθήκευσης

Οι ηλεκτρικοί μονωτικοί ελαστικοί τάπητες μπορεί να διαφέρουν σημαντικά ως προς το πλάτος, το πάχος και το μήκος του ρολού.

Αν οι τάπητες περιλαμβάνονται στο σχέδιο αποθήκευσης του ερμαρίου, επιβεβαιώστε αν το έργο απαιτεί αποθήκευση σε ρολό, επίπεδη ή άλλη εγκεκριμένη μορφή και βεβαιωθείτε ότι οι διαστάσεις του ερμαρίου είναι κατάλληλες.

Βασικό ερμάριο έναντι ερμαρίου ηλεκτρικής ασφάλειας βαρέος τύπου

Οι δύο τύποι ερμαρίων προορίζονται για διαφορετικές ανάγκες αποθήκευσης.

Αν το έργο περιλαμβάνει βαρύτερο εξοπλισμό γείωσης, μεγάλους σφιγκτήρες ή μεγαλύτερα σετ εργαλείων συντήρησης, δείτε τοΕρμάριο ηλεκτρικού εξοπλισμού ασφαλείας βαρέος τύπου.

Γιατί είναι σημαντική η ειδική αποθήκευση

Ο εξοπλισμός ηλεκτρικής ασφάλειας δεν είναι συνηθισμένος εξοπλισμός εργαστηρίου.

Τα μονωτικά γάντια, οι ανιχνευτές τάσης, ο εξοπλισμός γείωσης και άλλα εργαλεία προστασίας μπορεί να απαιτούν τακτικό έλεγχο, ελεγχόμενη αποθήκευση και σαφή αναγνώριση πριν από τη χρήση.

Όταν όλα αυτά τα είδη αναμειγνύονται με γενικά εργαλεία, μπορεί να προκύψουν αρκετά πρακτικά προβλήματα:

• Ο εντοπισμός του εξοπλισμού γίνεται δυσκολότερος
• Η κατάσταση επιθεώρησης μπορεί να παραβλεφθεί ευκολότερα
• Ο εντοπισμός εργαλείων που λείπουν γίνεται δυσκολότερος
• Ο ευαίσθητος εξοπλισμός μπορεί να υποστεί ζημιά από βαρύτερα εργαλεία
• Τα ΜΑΠ μπορεί να μολυνθούν
• Οι διαφορετικές κατηγορίες εξοπλισμού αναμειγνύονται
• Οι εργαζόμενοι χρειάζονται περισσότερο χρόνο για να προετοιμαστούν για ηλεκτρολογικές εργασίες

Ένα ειδικό ερμάριο παρέχει στον εξοπλισμό ηλεκτρικής ασφάλειας σαφώς καθορισμένο χώρο αποθήκευσης και υποστηρίζει πιο συνεπείς διαδικασίες διαχείρισης εξοπλισμού.

Ορατή αποθήκευση για ταχύτερη επιθεώρηση

Όταν το επιλεγμένο ερμάριο διαθέτει μπροστινό παράθυρο επιθεώρησης, το προσωπικό μπορεί να ελέγχει γρήγορα οπτικά τη γενική πληρότητα του ερμαρίου και την οργάνωση των εργαλείων πριν ανοίξει την πόρτα.

Αυτό μπορεί να είναι χρήσιμο όταν οι ομάδες πρέπει να επιβεβαιώσουν αν:

• Υπάρχουν διαθέσιμα τα απαιτούμενα ΜΑΠ
• Οι ανιχνευτές τάσης βρίσκονται στον καθορισμένο χώρο αποθήκευσης
• Ο εξοπλισμός έχει επιστραφεί μετά την εργασία
• Ένα ράφι είναι εμφανώς υπερφορτωμένο
• Λείπει σημαντικός εξοπλισμός από τη συνήθη θέση του

Το υλικό του παραθύρου επιθεώρησης πρέπει να επιβεβαιώνεται από τις προδιαγραφές του επιλεγμένου ερμαρίου και όχι να θεωρείται δεδομένο ότι είναι γυαλί, ακρυλικό ή πολυανθρακικό.

Οργανωμένη αποθήκευση για ταχύτερη επιθεώρηση και παράδοση εργαλείων

Ένα καλό ερμάριο ηλεκτρικού εξοπλισμού ασφαλείας πρέπει να υποστηρίζει μια απλή διαδικασία διαχείρισης εξοπλισμού:

Αναγνώριση → Επιθεώρηση → Παράδοση → Χρήση → Επιστροφή → Επανέλεγχος

Η εσωτερική διάταξη μπορεί να χωριστεί σε πρακτικές ζώνες αποθήκευσης.

Το ακριβές σχέδιο διαχωρισμού σε ζώνες πρέπει να βασίζεται στον πραγματικό κατάλογο εξοπλισμού του έργου και όχι στην αντιγραφή της ίδιας διάταξης ραφιών για κάθε ερμάριο.

Γιατί είναι σημαντικές οι συνθήκες αποθήκευσης για τα ηλεκτρικά ΜΑΠ

Ορισμένος ηλεκτρικός προστατευτικός εξοπλισμός μπορεί να αλλοιωθεί όταν εκτίθεται σε ακατάλληλες συνθήκες αποθήκευσης.

Παράγοντες που μπορεί να χρειάζεται να ελέγχονται περιλαμβάνουν:

• Υπερβολική υγρασία
• Ακραίες θερμοκρασίες
• Παρατεταμένη έκθεση στο φως
• Όζον
• Λάδια και χημικά
• Αγώγιμες ρυπαντικές ουσίες
• Μηχανικές φθορές
• Ακατάλληλη στοίβαξη ή συμπίεση

Ένα ειδικό ερμάριο μπορεί να συμβάλει σε καθαρότερο και πιο ελεγχόμενο περιβάλλον αποθήκευσης, αλλά δεν αντικαθιστά τις απαιτήσεις αποθήκευσης, επιθεώρησης ή περιοδικών δοκιμών που ισχύουν για κάθε επιμέρους προϊόν ηλεκτρικής ασφάλειας.

Για παράδειγμα, τα μονωτικά γάντια πρέπει και πάλι να αποθηκεύονται και να διαχειρίζονται σύμφωνα με το ισχύον πρότυπο, τους κανονισμούς και τις οδηγίες του κατασκευαστή, ακόμη και όταν φυλάσσονται σε ειδικό ερμάριο ηλεκτρικού εξοπλισμού ασφαλείας.

Εξαερισμός και προαιρετικός περιβαλλοντικός έλεγχος

Εξαερισμός

Ο εξαερισμός μπορεί να συμβάλει στην κυκλοφορία του αέρα στο εσωτερικό του ερμαρίου και να περιορίσει τις συνθήκες στάσιμης αποθήκευσης.

Ο ακριβής σχεδιασμός εξαερισμού πρέπει να επιβεβαιώνεται από τη διαμόρφωση του επιλεγμένου ερμαρίου.

Προαιρετική αφύγρανση

Όταν ο ηλεκτρικός χώρος ή ο υποσταθμός έχει περιβάλλον με υψηλότερη υγρασία, μπορεί να εξεταστεί προαιρετική αφύγρανση, ανάλογα με το επιλεγμένο σύστημα ερμαρίου και τις απαιτήσεις του έργου.

Αν το έργο απαιτεί ενεργό έλεγχο υγρασίας, δηλώστε το απαιτούμενο εύρος υγρασίας, την τροφοδοσία, τη μέθοδο ελέγχου και τις απαιτήσεις συναγερμού κατά το στάδιο RFQ.

Προαιρετικός έλεγχος θερμοκρασίας

Οι λειτουργίες ελέγχου θερμοκρασίας πρέπει επίσης να θεωρούνται προαιρετικές διαμορφώσεις έργου και όχι να θεωρούνται βασικός εξοπλισμός σε κάθε ερμάριο.

Όταν απαιτείται θέρμανση ή διαχείριση θερμοκρασίας, επιβεβαιώστε την τροφοδοσία, την ονομαστική ισχύ, τον ελεγκτή, το εύρος ρύθμισης και το προβλεπόμενο περιβάλλον αποθήκευσης πριν από την παραγωγή.

Μην θεωρείτε τον περιβαλλοντικό έλεγχο υποκατάστατο της φροντίδας του εξοπλισμού

Ο εξαερισμός, η θέρμανση ή η αφύγρανση μπορούν να συμβάλουν σε καλύτερες συνθήκες αποθήκευσης, αλλά δεν εγγυώνται αυτόματα την κατάσταση ή τη συμμόρφωση του αποθηκευμένου εξοπλισμού.

Οι απαιτήσεις επιθεώρησης, καθαρισμού, ηλεκτρικών δοκιμών και αντικατάστασης εξακολουθούν να ισχύουν για κάθε επιμέρους εξοπλισμό ασφαλείας.

Κλείδωμα και προαιρετική έξυπνη διαχείριση

Για τη συνήθη αποθήκευση ηλεκτρικού εξοπλισμού ασφαλείας, ένα ερμάριο με κλειδαριά μπορεί να βοηθήσει στη διατήρηση του εξοπλισμού σε καθορισμένο χώρο και να περιορίσει την ανεξέλεγκτη πρόσβαση.

Τα βασικά έργα μπορεί να χρειάζονται μόνο συμβατική μηχανική κλειδαριά.

Όταν μια επιχείρηση κοινής ωφέλειας ή εγκατάσταση συντήρησης απαιτεί πιο προηγμένες λειτουργίες διαχείρισης εργαλείων, τα προαιρετικά συστήματα μπορεί να περιλαμβάνουν:

• Αναγνώριση εξοπλισμού RFID
• Πρόσβαση εξουσιοδοτημένων χρηστών
• Αρχεία παράδοσης/επιστροφής εργαλείων
• Κατάσταση αποθεμάτων
• Ιχνηλασιμότητα εξοπλισμού
• Έξυπνη διαχείριση ερμαρίου

Το RFID και η έξυπνη διαχείριση πρέπει να αντιμετωπίζονται ως ξεχωριστές προαιρετικές διαμορφώσεις, όπου υποστηρίζονται. Δεν αποτελούν βασικά χαρακτηριστικά κάθε ερμαρίου ηλεκτρικού εξοπλισμού ασφαλείας.

Πώς να επιλέξετε το σωστό μέγεθος ερμαρίου

1. Καταρτίστε τον κατάλογο εξοπλισμού

Ξεκινήστε καταγράφοντας όλο τον εξοπλισμό που πρέπει να αποθηκευτεί, αντί να ζητήσετε ερμάριο μόνο βάσει των εξωτερικών διαστάσεων.

Συμπεριλάβετε:

• Τύπο εξοπλισμού
• Ποσότητα
• Κατά προσέγγιση διαστάσεις
• Κατά προσέγγιση βάρος
• Διαστάσεις θήκης αποθήκευσης, όπου ισχύει
• Συχνότητα χρήσης του εξοπλισμού

2. Ελέγξτε το μεγαλύτερο αντικείμενο

Μία μεγάλη θήκη ανιχνευτή, ένα σετ γείωσης ή ένα εργαλείο χειρισμού μπορεί να καθορίσει την ελάχιστη απόσταση των ραφιών ή το ύψος του ερμαρίου.

3. Ελέγξτε την απόσταση των ραφιών

Τα περισσότερα ράφια δεν συνεπάγονται αυτομάτως καλύτερη αποθήκευση.

Η απόσταση των ραφιών πρέπει να αντιστοιχεί στο πραγματικό ύψος των κουτιών ΜΑΠ, των θηκών ανιχνευτών, των μποτών και του λοιπού εξοπλισμού.

4. Ελέγξτε το φορτίο των ραφιών

Ο φορητός εξοπλισμός γείωσης και άλλα βαρύτερα αντικείμενα πρέπει να τοποθετούνται μόνο σε ράφια με επαρκή επιβεβαιωμένη φέρουσα ικανότητα.

Αν το έργο περιλαμβάνει πολλά βαριά σετ γείωσης, εξετάστε τοΕρμάριο ηλεκτρικού εξοπλισμού ασφαλείας βαρέος τύπου.

5. Προβλέψτε εύλογη εφεδρική χωρητικότητα

Ένα ερμάριο που έχει σχεδιαστεί χωρίς εφεδρική χωρητικότητα μπορεί να υπερφορτωθεί όταν προστεθούν νέα ΜΑΠ ή ηλεκτρικά εργαλεία αργότερα.

Για μακροχρόνια έργα κοινής ωφέλειας ή βιομηχανικά έργα, προβλέψτε εύλογο πρόσθετο χώρο αποθήκευσης για το μέλλον, χωρίς το ερμάριο να είναι αδικαιολόγητα μεγάλο.

Κύριες εφαρμογές

Υποσταθμοί

Οι υποσταθμοί μπορούν να χρησιμοποιούν ειδικά ερμάρια για την αποθήκευση ανιχνευτών τάσης, εξοπλισμού γείωσης, μονωτικών ΜΑΠ και εργαλείων χειρισμού σε καθορισμένο χώρο εξοπλισμού ασφαλείας.

Αυτό μπορεί να καταστήσει πιο συστηματικό τον έλεγχο πριν από την εργασία και την παραλαβή εξοπλισμού.

Χώροι διανομής ηλεκτρικής ενέργειας

Οι ηλεκτρικοί χώροι και οι εγκαταστάσεις διανομής μπορούν να χρησιμοποιούν το ερμάριο για να διατηρούν τον ηλεκτρικό εξοπλισμό ασφαλείας χωριστά από τα γενικά υλικά συντήρησης.

Συνεργεία συντήρησης επιχειρήσεων κοινής ωφέλειας

Οι ομάδες συντήρησης επιχειρήσεων κοινής ωφέλειας μπορούν να οργανώνουν ΜΑΠ, ανιχνευτές τάσης, μονωμένα εργαλεία και επιλεγμένο εξοπλισμό γείωσης πριν από την παράδοσή τους στα συνεργεία πεδίου.

Βιομηχανικές ηλεκτρικές εγκαταστάσεις

Εργοστάσια, ορυχεία, μονάδες παραγωγής και άλλες βιομηχανικές εγκαταστάσεις ηλεκτρικής ενέργειας μπορεί να χρειάζονται ειδικά ερμάρια για ΜΑΠ ηλεκτρικής συντήρησης και εργαλεία ασφαλείας.

Ομάδες δοκιμών και θέσης σε λειτουργία

Οι ομάδες δοκιμών χρησιμοποιούν συχνά ανιχνευτές τάσης, όργανα δοκιμών, ΜΑΠ και παρελκόμενα γείωσης, τα οποία ωφελούνται από τη σαφώς διαχωρισμένη αποθήκευση πριν και μετά τις εργασίες πεδίου.

Εγκαταστάσεις ανανεώσιμων πηγών ενέργειας

Οι εγκαταστάσεις συντήρησης ηλιακής και αιολικής ενέργειας και BESS μπορούν επίσης να χρησιμοποιούν ερμάρια ηλεκτρικού εξοπλισμού ασφαλείας για την οργανωμένη αποθήκευση ΜΑΠ, ανιχνευτών, εξοπλισμού γείωσης και εργαλείων ηλεκτρικής συντήρησης.

Υποστήριξη της διαχείρισης ηλεκτρικού εξοπλισμού ασφαλείας

Το ερμάριο δεν πρέπει να περιγράφεται ως «σύμφωνο με τα πρότυπα ασφαλείας της βιομηχανίας ηλεκτρικής ενέργειας» χωρίς αναφορά σε συγκεκριμένη ισχύουσα απαίτηση.

Ο πρακτικός του ρόλος είναι να υποστηρίζει καλύτερη διαχείριση εξοπλισμού μέσω:

• Ειδικής αποθήκευσης
• Σαφούς κατηγοριοποίησης εξοπλισμού
• Ετοιμότητας για καθημερινούς ελέγχους
• Αναγνώρισης εργαλείων
• Ελεγχόμενης πρόσβασης
• Διαδικασιών παράδοσης και επιστροφής
• Ιχνηλασιμότητας εξοπλισμού, όπου απαιτείται
• Καθαρότερων και πιο οργανωμένων συνθηκών αποθήκευσης

Κάθε ισχυρισμός συμμόρφωσης ειδικός για το έργο πρέπει να βασίζεται στον πραγματικό σχεδιασμό του ερμαρίου, στα έγγραφα δοκιμών και στις ισχύουσες προδιαγραφές του έργου.

Τι δεν είναι αυτό το ερμάριο

Το ερμάριο αποθηκεύει ηλεκτρικό μονωτικό εξοπλισμό. Αυτό δεν σημαίνει ότι το ίδιο το ερμάριο πρέπει να περιγράφεται ως ηλεκτρικά μονωτικό ερμάριο.

Βαθμός IP και περιβαλλοντική προστασία

Μην θεωρείτε δεδομένο έναν συγκεκριμένο βαθμό IP μόνο και μόνο επειδή το ερμάριο χρησιμοποιείται σε ηλεκτρική εγκατάσταση.

Αν ένα έργο απαιτεί:

• IP54
• Προστασία από σκόνη
• Προστασία από νερό
• Εγκατάσταση σε εξωτερικό χώρο
• Αντοχή στη διάβρωση
• Ειδικές περιβαλλοντικές δοκιμές

δηλώστε την απαίτηση κατά το στάδιο RFQ, ώστε να ελεγχθούν η επιλεγμένη κατασκευή του ερμαρίου και τα σχετικά δικαιολογητικά.

Ο βαθμός IP πρέπει να δηλώνεται μόνο όταν υπάρχουν τα κατάλληλα τεκμήρια για την πραγματική διαμόρφωση που παρέχεται.

Τι πρέπει να ελεγχθεί πριν τεθεί το ερμάριο σε λειτουργία;

Σώμα ερμαρίου

• Δεν υπάρχουν σοβαρές παραμορφώσεις
• Η τελική επιφανειακή επεξεργασία είναι ολοκληρωμένη
• Η βάση είναι σταθερή
• Το ερμάριο συμφωνεί με το εγκεκριμένο σχέδιο

Πόρτα και κλειδαριά

• Η πόρτα ανοίγει και κλείνει σωστά
• Οι μεντεσέδες είναι στερεωμένοι
• Η κλειδαριά λειτουργεί σωστά
• Τα κλειδιά ή η μέθοδος πρόσβασης συμφωνούν με την εγκεκριμένη διαμόρφωση

Παράθυρο επιθεώρησης

Όταν υπάρχει διαφανές παράθυρο επιθεώρησης, ελέγξτε για ρωγμές, χαλαρή στερέωση, σοβαρές γρατσουνιές ή ζημιές εγκατάστασης.

Ράφια

• Σωστός αριθμός ραφιών
• Σωστή θέση ραφιών
• Ασφαλείς στηρίξεις ραφιών
• Καμία ορατή παραμόρφωση
• Επιβεβαιωμένα όρια φορτίου, όπου ορίζονται

Προαιρετικός εξοπλισμός περιβαλλοντικού ελέγχου

Όταν έχει παραγγελθεί εξοπλισμός εξαερισμού, αφύγρανσης ή ελέγχου θερμοκρασίας, επιβεβαιώστε ότι τα εξαρτήματα, οι απαιτήσεις τροφοδοσίας και οι λειτουργίες ελέγχου συμφωνούν με την εγκεκριμένη προδιαγραφή.

Τακτική επιθεώρηση και συντήρηση ερμαρίου

• Διατηρείτε καθαρό το εσωτερικό του ερμαρίου
• Αφαιρείτε τη σκόνη, τα λάδια και τους χημικούς ρύπους
• Μην υπερφορτώνετε τα ράφια
• Ελέγχετε τακτικά τις πόρτες, τους μεντεσέδες και τις κλειδαριές
• Διατηρείτε ευανάγνωστες τις ετικέτες του εξοπλισμού
• Επιθεωρείτε το παράθυρο επιθεώρησης, εφόσον υπάρχει
• Διατηρείτε ελεύθερα τα ανοίγματα εξαερισμού
• Ελέγχετε τα προαιρετικά εξαρτήματα αφύγρανσης ή ελέγχου θερμοκρασίας σύμφωνα με τις οδηγίες τους
• Μην αφήνετε βαριά εργαλεία να προκαλούν ζημιές στα αποθηκευμένα ΜΑΠ
• Επανεξετάζετε την οργάνωση των ραφιών όταν αλλάζει το απόθεμα εξοπλισμού
• Απομακρύνετε τον κατεστραμμένο ηλεκτρικό εξοπλισμό ασφαλείας από τον κανονικό χώρο αποθήκευσης και διαχειριστείτε τον σύμφωνα με την ισχύουσα διαδικασία

Λίστα ελέγχου αποδοχής για αγοραστές ερμαρίων ηλεκτρικού εξοπλισμού ασφαλείας

Έλεγχοι JINPOWER πριν από την αποστολή

Για παραγγελίες επιχειρήσεων κοινής ωφέλειας, EPC, βιομηχανιών και διανομέων, η επιθεώρηση πριν από την αποστολή επικεντρώνεται στην επιβεβαίωση ότι το πραγματικό ερμάριο συμφωνεί με την εγκεκριμένη διαμόρφωση της παραγγελίας.

• Συνολικές διαστάσεις ερμαρίου
• Κατασκευή ερμαρίου
• Ευθυγράμμιση πόρτας
• Παράθυρο επιθεώρησης, όπου περιλαμβάνεται
• Κατάσταση μεντεσέδων
• Λειτουργία κλειδαριάς
• Εσωτερική διάταξη ραφιών
• Κατάσταση στηρίξεων ραφιών
• Επιφανειακή επεξεργασία
• Κατασκευή εξαερισμού
• Προαιρετικός εξοπλισμός περιβαλλοντικού ελέγχου, όπου έχει παραγγελθεί
• Προαιρετικά εξαρτήματα RFID/έξυπνης διαχείρισης, όπου έχουν παραγγελθεί
• Ετικέτες προϊόντος και έργου
• Ποσότητα
• Συσκευασία
• Απαιτούμενη τεχνική τεκμηρίωση

Αν το έργο απαιτεί ειδικές δοκιμές φορτίου, δοκιμές περιβλήματος, περιβαλλοντική επαλήθευση ή επιθεώρηση από τρίτο φορέα, οι απαιτήσεις αυτές πρέπει να καθοριστούν πριν από την παραγωγή.

Διαμόρφωση OEM και έργου

Η JINPOWER υποστηρίζει προμήθειες βάσει έργου και χονδρικές προμήθειες για επιχειρήσεις κοινής ωφέλειας, υποσταθμούς, εργολάβους EPC, βιομηχανικές ηλεκτρικές εγκαταστάσεις και διανομείς εξοπλισμού ηλεκτρικής ασφάλειας.

Ανάλογα με την επιλεγμένη κατασκευή ερμαρίου, οι συζητήσεις για το έργο μπορεί να περιλαμβάνουν:

• Μέγεθος ερμαρίου
• Αριθμός ραφιών
• Απόσταση ραφιών
• Εσωτερική διάταξη αποθήκευσης
• Διαμόρφωση παραθύρου επιθεώρησης
• Διαμόρφωση κλειδαριάς
• Εξαερισμό
• Προαιρετική αφύγρανση
• Προαιρετικό έλεγχο θερμοκρασίας
• Προαιρετική διαχείριση RFID/έξυπνη διαχείριση
• Χρώμα ερμαρίου
• Ετικέτες κατηγορίας εξοπλισμού
• Αναγνώριση έργου
• Λογότυπο/επωνυμία
• Συσκευασία
• Τεχνική τεκμηρίωση

Η αισθητική προσαρμογή δεν μεταβάλλει τη φέρουσα ικανότητα του ερμαρίου, τον βαθμό IP ή τις περιβαλλοντικές επιδόσεις του. Κάθε απαίτηση τεχνικής απόδοσης πρέπει να επιβεβαιώνεται μέσω του πραγματικού σχεδιασμού του προϊόντος και των σχετικών δικαιολογητικών.

Πώς εντάσσεται το ερμάριο σε ένα σύστημα ηλεκτρικής ασφάλειας;

Το ερμάριο υποστηρίζει την αποθήκευση και τη διαχείριση ηλεκτρικού εξοπλισμού ασφαλείας. Δεν αντικαθιστά την επιθεώρηση, τις δοκιμές ή τη σωστή χρήση του εξοπλισμού που αποθηκεύεται στο εσωτερικό του.

Στις σχετικές κατηγορίες προϊόντων JINPOWER περιλαμβάνονταιΕρμάρια εργαλείων ηλεκτρικής ασφάλειας,ΜΑΠ ηλεκτρικής ασφάλειας,Ανιχνευτές τάσηςκαιΕξοπλισμός γείωσης.

Γιατί να επιλέξετε τα ερμάρια ηλεκτρικού εξοπλισμού ασφαλείας JINPOWER;

Σχεδιασμένα για ηλεκτρικό εξοπλισμό ασφαλείας

Η JINPOWER προμηθεύει ηλεκτρικά ΜΑΠ, ανιχνευτές τάσης, εξοπλισμό γείωσης, μονωμένα εργαλεία χειρισμού και άλλα προϊόντα ασφαλείας για επιχειρήσεις κοινής ωφέλειας, επιτρέποντας να σχεδιάζεται η διάταξη του ερμαρίου με βάση τον πραγματικό εξοπλισμό που αποθηκεύεται.

Με έμφαση στην καθημερινή διαχείριση εξοπλισμού

Το βασικό ερμάριο προορίζεται για τακτική αποθήκευση, επιθεώρηση και παράδοση ηλεκτρικού εξοπλισμού ασφαλείας και όχι για την αποθήκευση βαρέων βιομηχανικών εργαλείων.

Σαφής επιλογή μεταξύ βασικού και βαρέος τύπου

Για τη συνήθη αποθήκευση ΜΑΠ και εργαλείων ασφαλείας, το βασικό ερμάριο προσφέρει μια απλή λύση. Όταν το έργο περιλαμβάνει βαρύτερα σετ γείωσης, μεγάλους σφιγκτήρες ή μεγαλύτερες απαιτήσεις φορτίου, μπορεί να αξιολογηθεί ξεχωριστά ένα ερμάριο βαρέος τύπου.

Προαιρετική διαχείριση περιβάλλοντος και πρόσβασης

Τα έργα που απαιτούν εξαερισμό, αφύγρανση, έλεγχο θερμοκρασίας ή έξυπνη διαχείριση πρόσβασης μπορούν να εξετάσουν αυτές τις λειτουργίες ως ξεχωριστές διαμορφώσεις, αντί να θεωρούν ότι περιλαμβάνονται σε κάθε ερμάριο.

Τεκμηρίωση έργου

Για διαγωνισμούς επιχειρήσεων κοινής ωφέλειας και έργα EPC, οι διαστάσεις του ερμαρίου, η εσωτερική διάταξη, οι ετικέτες, οι τεχνικές απαιτήσεις και τα απαιτούμενα έγγραφα μπορούν να επιβεβαιωθούν πριν από την έγκριση της παραγγελίας.

Τι πρέπει να συμπεριλάβετε στο RFQ σας;

Συχνές ερωτήσεις

Σε τι χρησιμεύει ένα ερμάριο ηλεκτρικού εξοπλισμού ασφαλείας;

Χρησιμοποιείται για την κεντρική αποθήκευση και διαχείριση ηλεκτρικών ΜΑΠ, ανιχνευτών τάσης, εξοπλισμού γείωσης, μονωμένων εργαλείων και άλλου εξοπλισμού ασφαλείας σε υποσταθμούς, ηλεκτρικούς χώρους και εγκαταστάσεις συντήρησης.

Ποιος εξοπλισμός μπορεί να αποθηκευτεί στο ερμάριο;

Ο συνήθης εξοπλισμός περιλαμβάνει μονωτικά γάντια, μπότες, κράνη, ανιχνευτές τάσης, επιλεγμένο εξοπλισμό γείωσης, μονωμένα εργαλεία και άλλα ηλεκτρικά ΜΑΠ. Η καταλληλότητα εξαρτάται από τις διαστάσεις του ερμαρίου, τη διάταξη των ραφιών και τη φέρουσα ικανότητα.

Μπορεί το ερμάριο να αποθηκεύσει μονωτικές ράβδους χειρισμού;

Μόνο όταν οι διαστάσεις του ερμαρίου και η εσωτερική διάταξη στήριξης είναι κατάλληλες για την επιλεγμένη μονωτική ράβδο ή τον πόλο χειρισμού. Οι μακρινοί σταθεροί πόλοι δεν πρέπει να κάμπτονται ή να πιέζονται μέσα σε ακατάλληλο ερμάριο.

Μπορεί να αποθηκεύσει φορητά σετ γείωσης;

Ναι, εφόσον είναι κατάλληλες οι διαστάσεις και το επιβεβαιωμένο φορτίο των ραφιών. Για μεγαλύτερα ή βαρύτερα σετ γείωσης, μπορεί να είναι καταλληλότερο ένα ερμάριο ηλεκτρικού εξοπλισμού ασφαλείας βαρέος τύπου.

Είναι ρυθμιζόμενα τα ράφια;

Η διάταξη των ραφιών εξαρτάται από την επιλεγμένη διαμόρφωση του ερμαρίου. Αν απαιτούνται ρυθμιζόμενα ράφια, συμπεριλάβετε την απαίτηση στο RFQ και επιβεβαιώστε την τελική διάταξη στο εγκεκριμένο σχέδιο.

Περιλαμβάνει κάθε ερμάριο αφύγρανση ή έλεγχο θερμοκρασίας;

Όχι. Οι λειτουργίες εξαερισμού, αφύγρανσης και ελέγχου θερμοκρασίας εξαρτώνται από το επιλεγμένο ερμάριο και τις απαιτήσεις του έργου. Πρέπει να θεωρούνται προαιρετικές λειτουργίες, εκτός αν επιβεβαιωθούν ρητά.

Περιλαμβάνει κάθε ερμάριο διαχείριση RFID;

Όχι. Τα βασικά ερμάρια μπορούν να χρησιμοποιούν συμβατική αποθήκευση με κλειδαριά. Η αναγνώριση RFID, η έξυπνη πρόσβαση και η διαχείριση παράδοσης/επιστροφής πρέπει να καθορίζονται χωριστά, όταν απαιτούνται.

Είναι το ερμάριο IP54;

Μην θεωρείτε ότι κάθε ερμάριο έχει βαθμό IP54. Αν απαιτείται συγκεκριμένος βαθμός IP, πρέπει να δηλωθεί στο στάδιο RFQ και να επαληθευτεί βάσει της τεκμηρίωσης της ακριβούς διαμόρφωσης που θα παραδοθεί.

Είναι αυτό το ερμάριο ηλεκτρικά μονωτικό;

Δεν πρέπει να διατυπώνεται γενικός ισχυρισμός αυτού του είδους. Πρόκειται για ερμάριο αποθήκευσης ηλεκτρικού μονωτικού εξοπλισμού και εξοπλισμού ασφαλείας. Τα αποθηκευμένα προϊόντα μπορεί να παρέχουν ηλεκτρική μόνωση, αλλά αυτό δεν καθιστά το ίδιο το ερμάριο ηλεκτρικά μονωτικό περίβλημα.

Ποια είναι η διαφορά μεταξύ βασικού ερμαρίου και ερμαρίου βαρέος τύπου;

Το βασικό ερμάριο ηλεκτρικού εξοπλισμού ασφαλείας προορίζεται για την τακτική αποθήκευση ΜΑΠ, ανιχνευτών και γενικών εργαλείων ασφαλείας. Το ερμάριο βαρέος τύπου προορίζεται για μεγαλύτερα σετ εργαλείων και βαρύτερο εξοπλισμό, καθώς και για έργα όπου απαιτείται ιδιαίτερη προσοχή στο φορτίο και στην κατανομή του στα ράφια.

Μπορεί η JINPOWER να προσαρμόσει το ερμάριο;

Οι διαστάσεις του ερμαρίου, η διάταξη των ραφιών, η διαμόρφωση του παραθύρου επιθεώρησης, το κλείδωμα, η σήμανση, το λογότυπο, ο εξαερισμός και οι προαιρετικές λειτουργίες περιβαλλοντικού ελέγχου ή έξυπνης διαχείρισης μπορούν να συζητηθούν με βάση τον επιλεγμένο σχεδιασμό ερμαρίου και τις απαιτήσεις του έργου.

Ζητήστε πληροφορίες και τιμές για ερμάρια ηλεκτρικού εξοπλισμού ασφαλείας

Αν προμηθεύεστε ερμάρια ηλεκτρικού εξοπλισμού ασφαλείας για υποσταθμούς, ηλεκτρικούς χώρους, εγκαταστάσεις συντήρησης επιχειρήσεων κοινής ωφέλειας, βιομηχανικούς ηλεκτρικούς χώρους ή έργα EPC, στείλτε στην JINPOWER τον πραγματικό κατάλογο εξοπλισμού αντί να ζητήσετε απλώς ένα «ερμάριο εργαλείων ασφαλείας».

Παρακαλούμε αναφέρετε τους τύπους εξοπλισμού, τις ποσότητες, τις κατά προσέγγιση διαστάσεις και το βάρος, το απαιτούμενο μέγεθος ερμαρίου, τη διάταξη των ραφιών, τις απαιτήσεις κλειδώματος, το περιβάλλον λειτουργίας, τυχόν απαιτήσεις αφύγρανσης ή έξυπνης διαχείρισης, την ποσότητα και τα απαιτούμενα τεχνικά έγγραφα.

Στη συνέχεια, η JINPOWER μπορεί να επιβεβαιώσει μια κατάλληλη διαμόρφωση βασικού ερμαρίου ηλεκτρικού εξοπλισμού ασφαλείας και να προσδιορίσει αν το έργο θα πρέπει να χρησιμοποιήσει ερμάριο βαρέος τύπου, πριν από την προσφορά και την έγκριση του έργου.
