Points forts du produit

• Stockage centralisé des EPI électriques et des outils de sécurité
• Convient aux gants isolants, bottes isolantes, détecteurs de tension, équipements de mise à la terre et à certains outils isolés
• Configuration intérieure avec plusieurs étagères
• Zone de visualisation frontale disponible selon la configuration de l’armoire
• Armoire verrouillable pour un stockage contrôlé des équipements
• Aide à séparer les équipements de sécurité électrique des outils de maintenance généraux
• Facilite l’identification des équipements, les inspections quotidiennes et la gestion des stocks
• Ventilation disponible selon la configuration de l’armoire
• Fonctions optionnelles de déshumidification, de régulation de température ou de gestion intelligente selon le système sélectionné
• Convient aux postes électriques, locaux électriques, ateliers de services publics et installations électriques industrielles

Caractéristiques techniques en bref

Les dimensions exactes de l’armoire, l’épaisseur des matériaux, le nombre d’étagères, leur capacité de charge, le poids de l’armoire, le matériau de la fenêtre de visualisation et le degré de protection contre les agents extérieurs doivent être confirmés dans la fiche technique et le plan approuvé du modèle sélectionné.

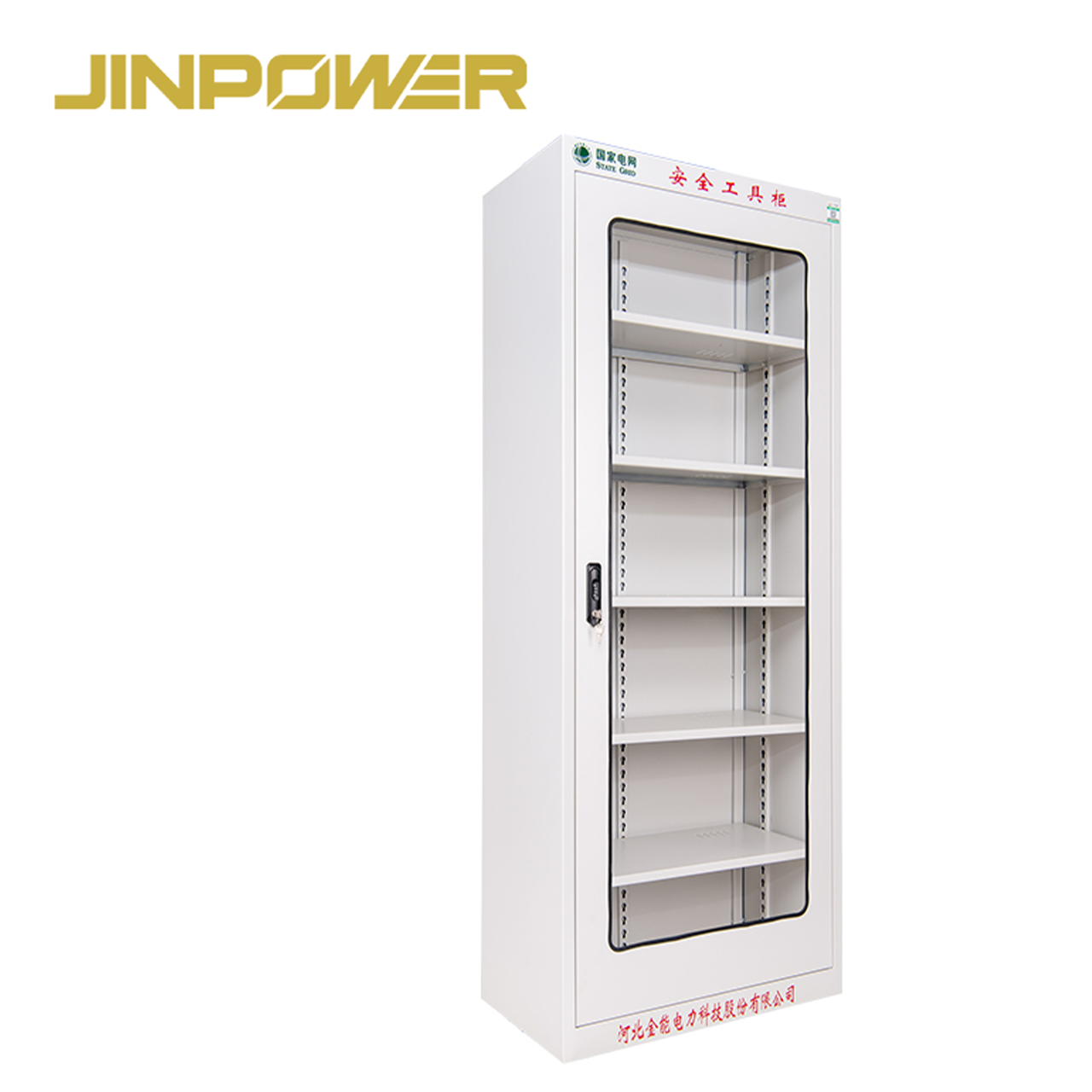

Configuration standard type de l’armoire

L’armoire standard pour équipements de sécurité électrique est principalement conçue pour organiser au quotidien les EPI, les équipements de test et les outils généraux de sécurité électrique, et non les équipements de maintenance très lourds.

Le nombre exact d’étagères, leur espacement et l’agencement du rangement dépendent de l’armoire sélectionnée. Les dimensions finales et l’aménagement intérieur doivent être approuvés avant la production.

Guide de sélection rapide

Qu’est-ce qu’une armoire pour équipements de sécurité électrique ?

Une armoire pour équipements de sécurité électrique est une armoire de rangement dédiée à l’organisation des EPI électriques, des équipements de détection de tension, des équipements de mise à la terre et des outils isolés, dans un emplacement contrôlé et clairement identifié.

Son intérêt ne se limite pas à la présence de portes et d’étagères.

Une armoire dédiée aide les équipes électriques à :

• Garder les équipements de sécurité séparés des outils généraux
• Organiser les différentes catégories d’équipements
• Repérer plus facilement les équipements manquants
• Améliorer la préparation aux inspections quotidiennes
• Réduire l’empilement non contrôlé et le stockage au sol
• Faciliter la gestion des sorties et des retours d’équipements
• Protéger les équipements stockés contre les dommages physiques et la contamination inutiles
• Faciliter l’audit et la gestion de la zone dédiée aux équipements de sécurité

Dans les postes électriques et les installations de maintenance électrique, l’armoire peut ainsi faire partie du processus de gestion des équipements, au lieu de servir simplement de meuble de rangement général.

Quels équipements de sécurité électrique peut-on ranger à l’intérieur ?

La liste réelle des équipements doit toujours être vérifiée en fonction des dimensions intérieures, de la configuration des étagères et de leur capacité de charge pour l’armoire sélectionnée.

Les équipements types peuvent comprendre :

• Gants isolants électriques
• Bottes isolantes électriques
• Casques de sécurité et EPI électriques
• Détecteurs de tension
• Certains outils à main isolés
• Équipements portables de mise à la terre
• Pinces de mise à la terre et accessoires
• Instruments de test
• Harnais de sécurité, si la méthode de rangement est adaptée
• Accessoires de maintenance
• Perches isolantes / perches de manœuvre, si les dimensions et la configuration des supports sont adaptées
• Tapis isolants en caoutchouc, si leurs dimensions et la méthode de rangement sont adaptées

Les perches isolantes nécessitent une attention particulière

Les longues perches isolantes et les perches de manœuvre fixes ne doivent pas être placées automatiquement dans une armoire standard.

Avant de commander, vérifiez :

• La longueur de la perche rétractée ou fixe
• La hauteur intérieure de l’armoire
• L’orientation de rangement requise
• Les points d’appui
• Le risque de pliure ou de détérioration de la surface

Ne pliez pas et ne forcez pas une perche de manœuvre isolante dans une armoire trop petite.

Les tapis isolants nécessitent également une méthode de rangement appropriée

Les tapis isolants électriques en caoutchouc peuvent présenter des différences importantes de largeur, d’épaisseur et de longueur enroulée.

Si le rangement de tapis fait partie du projet, confirmez si un stockage enroulé, à plat ou selon une autre méthode approuvée est requis, et vérifiez que les dimensions de l’armoire conviennent.

Armoire standard ou armoire de sécurité électrique renforcée

Ces deux types d’armoires répondent à des priorités de rangement différentes.

Si le projet comprend des équipements de mise à la terre plus lourds, de grandes pinces ou des ensembles d’outils de maintenance plus importants, consultez notreArmoire renforcée pour équipements de sécurité électrique.

Pourquoi un rangement dédié est-il important ?

Les équipements de sécurité électrique ne sont pas des outils ordinaires d’atelier.

Les gants isolants, les détecteurs de tension, les équipements de mise à la terre et les autres outils de protection peuvent nécessiter des inspections régulières, un rangement contrôlé et une identification claire avant utilisation.

Lorsque tous ces articles sont mélangés aux outils généraux, plusieurs problèmes pratiques peuvent survenir :

• Les équipements sont plus difficiles à trouver
• L’état des inspections peut plus facilement passer inaperçu
• Les outils manquants sont plus difficiles à repérer
• Les équipements délicats risquent d’être endommagés par des outils plus lourds
• Les EPI peuvent être contaminés
• Les différentes catégories d’équipements se retrouvent mélangées
• Les travailleurs consacrent plus de temps à la préparation des travaux électriques

Une armoire dédiée attribue aux équipements de sécurité électrique un emplacement de rangement clairement défini et favorise des pratiques de gestion des équipements plus cohérentes.

Un rangement visible pour accélérer les inspections

Lorsque l’armoire sélectionnée est équipée d’un panneau de visualisation frontal, le personnel peut vérifier rapidement, d’un coup d’œil, le niveau général d’occupation de l’armoire et l’organisation des outils avant d’ouvrir la porte.

Cela peut être utile aux équipes qui doivent vérifier si :

• Les EPI requis sont disponibles
• Les détecteurs de tension se trouvent dans la zone de rangement prévue
• Les équipements ont été remis en place après les travaux
• Une étagère est visiblement surchargée
• Des équipements importants manquent à leur emplacement habituel

Le matériau du panneau de visualisation doit être confirmé dans les spécifications de l’armoire sélectionnée, plutôt que supposé être du verre, de l’acrylique ou du polycarbonate.

Un rangement organisé pour accélérer les inspections et la distribution des outils

Une bonne armoire pour équipements de sécurité électrique doit favoriser une séquence simple de gestion des équipements :

Identifier → Inspecter → Attribuer → Utiliser → Retourner → Vérifier à nouveau

L’aménagement intérieur peut être divisé en zones de rangement pratiques.

Le zonage exact doit être défini en fonction de la liste réelle des équipements du projet, plutôt que de reproduire le même agencement d’étagères pour chaque armoire.

Pourquoi les conditions de stockage sont-elles importantes pour les EPI électriques ?

Certains équipements de protection électrique peuvent se détériorer lorsqu’ils sont exposés à des conditions de stockage inadaptées.

Les facteurs susceptibles de nécessiter un contrôle comprennent :

• Une humidité excessive
• Des températures extrêmes
• Une exposition prolongée à la lumière
• L’ozone
• Les huiles et les produits chimiques
• La contamination par des substances conductrices
• Les dommages mécaniques
• Un empilement ou une compression inadaptés

Une armoire dédiée peut contribuer à un environnement de stockage plus propre et mieux contrôlé, mais elle ne remplace pas les exigences de stockage, d’inspection ou d’essais périodiques applicables à chaque produit de sécurité électrique.

Par exemple, les gants isolants doivent toujours être stockés et gérés conformément à la norme, à la réglementation et aux instructions du fabricant applicables, même lorsqu’ils sont rangés dans une armoire dédiée aux équipements de sécurité électrique.

Ventilation et contrôle environnemental en option

Ventilation

La ventilation peut favoriser la circulation de l’air à l’intérieur de l’armoire et réduire la stagnation de l’air pendant le stockage.

La conception exacte du système de ventilation doit être confirmée selon la configuration de l’armoire sélectionnée.

Déshumidification en option

Lorsque le local électrique ou le poste électrique présente un taux d’humidité élevé, une déshumidification en option peut être envisagée selon le système d’armoire sélectionné et les exigences du projet.

Si le projet nécessite un contrôle actif de l’humidité, indiquez la plage d’humidité requise, l’alimentation électrique, le mode de commande et les exigences d’alarme au stade de la demande de devis.

Régulation de température en option

Les fonctions de régulation de température doivent également être considérées comme des configurations optionnelles propres au projet, et non comme des équipements standard de toutes les armoires.

Si un chauffage ou une gestion de la température est requis, confirmez l’alimentation électrique, la puissance nominale, le régulateur, la plage de consigne et l’environnement de stockage prévu avant la production.

Ne considérez pas le contrôle environnemental comme un substitut à l’entretien des équipements

La ventilation, le chauffage ou la déshumidification peuvent contribuer à de meilleures conditions de stockage, mais ne garantissent pas automatiquement l’état ou la conformité des équipements stockés.

Les exigences d’inspection, de nettoyage, d’essais électriques et de remplacement continuent de s’appliquer à chaque équipement de sécurité.

Verrouillage et gestion intelligente en option

Pour le stockage standard des équipements de sécurité électrique, une armoire verrouillable peut aider à conserver les équipements dans un emplacement désigné et à limiter les accès non contrôlés.

Les projets simples peuvent nécessiter uniquement un verrouillage mécanique classique.

Lorsqu’un service public ou une installation de maintenance requiert des fonctions de gestion des outils plus avancées, les systèmes optionnels peuvent inclure :

• Identification des équipements par RFID
• Accès réservé aux utilisateurs autorisés
• Registre des sorties / retours d’outils
• État des stocks
• Traçabilité des équipements
• Gestion intelligente de l’armoire

La RFID et la gestion intelligente doivent être considérées comme des configurations optionnelles distinctes lorsqu’elles sont disponibles. Elles ne sont pas des fonctions standard de toutes les armoires pour équipements de sécurité électrique.

Comment choisir la bonne taille d’armoire ?

1. Préparez la liste des équipements

Commencez par répertorier tous les équipements à ranger, au lieu de demander une armoire en vous basant uniquement sur ses dimensions extérieures.

Indiquez :

• Le type d’équipement
• La quantité
• Les dimensions approximatives
• Le poids approximatif
• Les dimensions des coffrets de rangement, le cas échéant
• La fréquence d’utilisation de l’équipement

2. Vérifiez l’article le plus volumineux

Un grand coffret de détecteur, un ensemble de mise à la terre ou un outil de manœuvre peut déterminer l’espacement minimal des étagères ou la hauteur de l’armoire.

3. Examinez l’espacement des étagères

Un plus grand nombre d’étagères ne signifie pas automatiquement un meilleur rangement.

L’espacement des étagères doit correspondre à la hauteur réelle des boîtes d’EPI, des coffrets de détecteurs, des bottes et des autres équipements.

4. Vérifiez la charge admissible des étagères

Les équipements portables de mise à la terre et les autres articles plus lourds ne doivent être placés que sur des étagères dont la capacité de charge suffisante a été confirmée.

Si le projet comprend de nombreux ensembles lourds de mise à la terre, envisagez l’armoire renforcée pour équipements de sécurité électrique.

5. Prévoyez une capacité supplémentaire raisonnable

Une armoire conçue sans capacité disponible risque d’être surchargée lorsque de nouveaux EPI ou outils électriques seront ajoutés par la suite.

Pour les projets industriels ou des services publics à long terme, prévoyez un espace de stockage futur raisonnable sans choisir une armoire inutilement grande.

Principales applications

Postes électriques

Les postes électriques peuvent utiliser des armoires dédiées pour ranger les détecteurs de tension, les équipements de mise à la terre, les EPI isolants et les outils de manœuvre dans une zone réservée aux équipements de sécurité.

Cela peut rendre plus systématiques les inspections avant travaux et la récupération des équipements.

Locaux de distribution électrique

Les locaux électriques et les installations de distribution peuvent utiliser l’armoire pour séparer les équipements de sécurité électrique des fournitures de maintenance générale.

Ateliers de maintenance des services publics

Les équipes de maintenance des services publics peuvent organiser les EPI, les détecteurs de tension, les outils isolés et certains équipements de mise à la terre avant leur attribution aux équipes de terrain.

Installations électriques industrielles

Les usines, les mines, les sites de production et les autres installations électriques industrielles peuvent avoir besoin d’armoires dédiées aux EPI de maintenance électrique et aux outils de sécurité.

Équipes d’essais et de mise en service

Les équipes d’essais utilisent souvent des détecteurs de tension, des instruments de test, des EPI et des accessoires de mise à la terre qui bénéficient d’un rangement clairement séparé avant et après les interventions sur site.

Installations d’énergies renouvelables

Les installations de maintenance solaire, éolienne et BESS peuvent également utiliser des armoires pour équipements de sécurité électrique afin de ranger de manière organisée les EPI, les détecteurs, les équipements de mise à la terre et les outils de maintenance électrique.

Contribuer à la gestion des équipements de sécurité électrique

L’armoire ne doit pas être présentée comme « conforme aux normes de sécurité du secteur électrique » sans mentionner une exigence spécifique applicable.

Son rôle pratique consiste à favoriser une meilleure gestion des équipements grâce à :

• Un rangement dédié
• Une catégorisation claire des équipements
• Une meilleure préparation aux inspections quotidiennes
• L’identification des outils
• Un accès contrôlé
• Des procédures de sortie et de retour
• La traçabilité des équipements lorsque nécessaire
• Des conditions de rangement plus propres et mieux organisées

Toute déclaration de conformité propre à un projet doit reposer sur la conception réelle de l’armoire, les documents d’essai et les spécifications applicables au projet.

Ce que cette armoire n’est pas

L’armoire sert à ranger des équipements isolants électriques. Cela ne signifie pas que l’armoire elle-même doit être présentée comme une armoire électriquement isolante.

Indice IP et protection contre les agents extérieurs

Ne présumez pas d’un indice IP spécifique au seul motif que l’armoire est utilisée dans une installation électrique.

Si un projet exige :

• IP54
• Une protection contre la poussière
• Une protection contre l’eau
• Une installation en extérieur
• Une résistance à la corrosion
• Des essais environnementaux spécifiques

indiquez ces exigences au stade de la demande de devis afin que la structure de l’armoire sélectionnée et les documents justificatifs puissent être examinés.

Un indice IP ne doit être revendiqué que si la configuration effectivement fournie est étayée par des preuves appropriées.

Quels contrôles effectuer avant la mise en service de l’armoire ?

Corps de l’armoire

• Aucune déformation importante
• Finition de surface complète
• Base stable
• Armoire conforme au plan approuvé

Porte et serrure

• La porte s’ouvre et se ferme correctement
• Les charnières sont bien fixées
• La serrure fonctionne correctement
• Les clés ou le mode d’accès correspondent à la configuration approuvée

Panneau de visualisation

Si un panneau de visualisation transparent est installé, vérifiez qu’il ne présente ni fissure, ni fixation desserrée, ni rayure importante, ni dommage lié à l’installation.

Étagères

• Nombre d’étagères correct
• Position correcte des étagères
• Supports d’étagères bien fixés
• Aucune déformation visible
• Limites de charge confirmées lorsqu’elles sont spécifiées

Équipements de contrôle environnemental en option

Si des équipements de ventilation, de déshumidification ou de régulation de température ont été commandés, vérifiez que les composants, les besoins en alimentation et les fonctions de commande correspondent aux spécifications approuvées.

Inspection et maintenance régulières de l’armoire

• Maintenez l’intérieur de l’armoire propre
• Éliminez la poussière, l’huile et les contaminants chimiques
• Ne surchargez pas les étagères
• Vérifiez régulièrement les portes, les charnières et les serrures
• Veillez à ce que les étiquettes des équipements restent lisibles
• Inspectez le panneau de visualisation s’il est installé
• Veillez à ce que les ouvertures de ventilation restent dégagées
• Vérifiez les composants optionnels de déshumidification ou de régulation de température conformément à leurs instructions
• Évitez que des outils lourds n’endommagent les EPI stockés
• Réexaminez l’organisation des étagères lorsque l’inventaire des équipements change
• Retirez les équipements de sécurité électrique endommagés du rangement normal et gérez-les conformément à la procédure applicable

Liste de contrôle de réception pour l’acheteur d’une armoire pour équipements de sécurité électrique

Contrôles JINPOWER avant expédition

Pour les commandes de services publics, d’EPC, d’industries et de distributeurs, l’inspection avant expédition vise à vérifier que l’armoire réelle correspond à la configuration approuvée de la commande.

• Dimensions générales de l’armoire
• Structure de l’armoire
• Alignement de la porte
• Panneau de visualisation, le cas échéant
• État des charnières
• Fonctionnement de la serrure
• Agencement des étagères intérieures
• État des supports d’étagères
• Finition de surface
• Structure de ventilation
• Équipements de contrôle environnemental en option, s’ils ont été commandés
• Composants RFID / de gestion intelligente en option, s’ils ont été commandés
• Étiquettes du produit et du projet
• Quantité
• Emballage
• Documentation technique requise

Si le projet exige des essais de charge, des essais d’enveloppe, une vérification environnementale ou une inspection par un tiers, ces exigences doivent être définies avant la production.

Configuration OEM et configuration de projet

JINPOWER propose des fournitures en vrac et adaptées aux projets pour les services publics, les postes électriques, les entrepreneurs EPC, les installations électriques industrielles et les distributeurs d’équipements de sécurité électrique.

Selon la structure de l’armoire sélectionnée, les échanges relatifs au projet peuvent porter sur :

• La taille de l’armoire
• Le nombre d’étagères
• L’espacement des étagères
• L’aménagement intérieur du rangement
• La configuration du panneau de visualisation
• La configuration du verrouillage
• La ventilation
• La déshumidification en option
• La régulation de température en option
• La RFID / la gestion intelligente en option
• La couleur de l’armoire
• Les étiquettes des catégories d’équipements
• L’identification du projet
• Le logo / l’identité de marque
• L’emballage
• La documentation technique

La personnalisation esthétique ne modifie ni la capacité de charge de l’armoire, ni son indice IP, ni ses performances environnementales. Toute exigence de performance technique doit être confirmée au moyen de la conception réelle du produit et des documents justificatifs.

Quelle place l’armoire occupe-t-elle dans un système de sécurité électrique ?

L’armoire facilite le rangement et la gestion des équipements de sécurité électrique. Elle ne remplace pas l’inspection, les essais ou l’utilisation correcte des équipements qu’elle contient.

Les catégories de produits JINPOWER associées comprennent lesarmoires à outils de sécurité électrique, lesEPI de sécurité électrique, lesdétecteurs de tensionet leséquipements de mise à la terre.

Pourquoi choisir les armoires JINPOWER pour équipements de sécurité électrique ?

Conçues pour les équipements de sécurité électrique

JINPOWER fournit des EPI électriques, des détecteurs de tension, des équipements de mise à la terre, des outils de manœuvre isolés et d’autres produits de sécurité destinés aux services publics. L’aménagement de l’armoire peut ainsi être étudié en fonction des équipements réellement stockés.

Axées sur la gestion quotidienne des équipements

L’armoire standard est conçue pour le rangement régulier, l’inspection et la distribution des équipements de sécurité électrique, plutôt que pour le stockage d’outils industriels lourds.

Une distinction claire entre les modèles standard et renforcés

Pour le rangement courant des EPI et des outils de sécurité, l’armoire standard offre une solution simple. Si le projet comprend des ensembles de mise à la terre plus lourds, de grandes pinces ou des exigences de charge supérieures, une armoire renforcée peut être évaluée séparément.

Gestion environnementale et des accès en option

Les projets nécessitant une ventilation, une déshumidification, une régulation de température ou une gestion intelligente des accès peuvent prévoir ces fonctions dans des configurations distinctes, au lieu de supposer qu’elles sont standard sur toutes les armoires.

Documentation de projet

Pour les appels d’offres des services publics et les projets EPC, les dimensions de l’armoire, l’aménagement intérieur, les étiquettes, les exigences techniques et les documents requis peuvent être confirmés avant l’approbation de la commande.

Que faut-il inclure dans votre demande de devis ?

Foire aux questions

À quoi sert une armoire pour équipements de sécurité électrique ?

Elle sert au stockage centralisé et à la gestion des EPI électriques, des détecteurs de tension, des équipements de mise à la terre, des outils isolés et d’autres équipements de sécurité dans les postes électriques, les locaux électriques et les installations de maintenance.

Quels équipements peut-on ranger dans l’armoire ?

Les équipements types comprennent les gants isolants, les bottes, les casques, les détecteurs de tension, certains équipements de mise à la terre, les outils isolés et d’autres EPI électriques. Leur compatibilité dépend des dimensions de l’armoire, de l’agencement des étagères et de la capacité de charge.

L’armoire peut-elle accueillir des perches isolantes ?

Uniquement si les dimensions de l’armoire et l’agencement des supports intérieurs conviennent à la perche isolante ou à la perche de manœuvre sélectionnée. Les longues perches fixes ne doivent pas être pliées ni forcées dans une armoire inadaptée.

Peut-elle accueillir des ensembles portables de mise à la terre ?

Oui, si les dimensions et la capacité de charge confirmée des étagères conviennent. Pour les ensembles de mise à la terre plus volumineux ou plus lourds, une armoire renforcée pour équipements de sécurité électrique peut être plus adaptée.

Les étagères sont-elles réglables ?

L’agencement des étagères dépend de la configuration de l’armoire sélectionnée. Si des étagères réglables sont requises, indiquez-le dans la demande de devis et confirmez l’agencement définitif sur le plan approuvé.

Toutes les armoires comprennent-elles une fonction de déshumidification ou de régulation de température ?

Non. Les fonctions de ventilation, de déshumidification et de régulation de température dépendent de l’armoire sélectionnée et des exigences du projet. Elles doivent être considérées comme optionnelles, sauf confirmation spécifique.

Toutes les armoires comprennent-elles une gestion RFID ?

Non. Les armoires standard peuvent être équipées d’un verrouillage conventionnel. L’identification RFID, l’accès intelligent et la gestion des sorties / retours doivent être spécifiés séparément lorsque ces fonctions sont requises.

L’armoire est-elle IP54 ?

Ne présumez pas que toutes les armoires présentent un indice IP54. Si un indice IP spécifique est requis, indiquez-le au stade de la demande de devis et vérifiez-le dans la documentation correspondant à la configuration effectivement fournie.

Cette armoire est-elle électriquement isolante ?

Aucune affirmation générale ne doit être faite en ce sens. Il s’agit d’une armoire destinée au rangement des équipements isolants et de sécurité électrique. Les produits stockés peuvent assurer une isolation électrique, mais cela ne rend pas l’armoire elle-même électriquement isolante.

Quelle est la différence entre les armoires standard et renforcées ?

L’armoire standard pour équipements de sécurité électrique est destinée au rangement courant des EPI, des détecteurs et des outils de sécurité généraux. L’armoire renforcée convient aux ensembles d’outils plus volumineux, aux équipements plus lourds et aux projets exigeant une attention particulière à la charge des étagères et à la répartition des charges.

JINPOWER peut-elle personnaliser l’armoire ?

Les dimensions de l’armoire, l’agencement des étagères, la configuration du panneau de visualisation, le verrouillage, l’étiquetage, le logo, la ventilation et les fonctions optionnelles de contrôle environnemental ou de gestion intelligente peuvent être étudiés en fonction de la conception de l’armoire sélectionnée et des exigences du projet.

Demandez les détails et le prix d’une armoire pour équipements de sécurité électrique

Si vous recherchez des armoires pour équipements de sécurité électrique destinées à des postes électriques, des locaux électriques, des installations de maintenance de services publics, des sites industriels ou des projets EPC, transmettez à JINPOWER la liste réelle des équipements au lieu de demander simplement une « armoire à outils de sécurité ».

Veuillez indiquer les types d’équipements, les quantités, les dimensions et poids approximatifs, la taille d’armoire requise, la configuration des étagères, les exigences de verrouillage, l’environnement de fonctionnement, les besoins éventuels en déshumidification ou en gestion intelligente, la quantité et les documents techniques requis.

JINPOWER pourra alors confirmer une configuration standard adaptée d’armoire pour équipements de sécurité électrique et déterminer si le projet nécessite plutôt une armoire renforcée, avant l’établissement du devis et l’approbation du projet.
