Características destacadas del producto

• Almacenamiento centralizado de EPI eléctricos y herramientas de seguridad
• Adecuado para guantes aislantes, botas, detectores de tensión, equipos de puesta a tierra y herramientas aisladas seleccionadas
• Configuración de almacenamiento interno con varios estantes
• Zona frontal de visualización disponible según la configuración del armario
• Diseño de armario con cerradura para el almacenamiento controlado de equipos
• Ayuda a separar los equipos de seguridad eléctrica de las herramientas generales de mantenimiento
• Facilita la identificación de equipos, las inspecciones diarias y la gestión del inventario
• Ventilación disponible según la configuración del armario
• Funciones opcionales de deshumidificación, control de temperatura o gestión inteligente según el sistema seleccionado
• Adecuado para subestaciones, salas eléctricas, talleres de empresas eléctricas e instalaciones eléctricas industriales

Especificaciones técnicas rápidas

Las dimensiones exactas del armario, el grosor del material, el número de estantes, la capacidad de carga de cada estante, el peso del armario, el material de la ventana de visualización y el grado de protección ambiental deben confirmarse en la ficha técnica y el plano aprobado del modelo seleccionado.

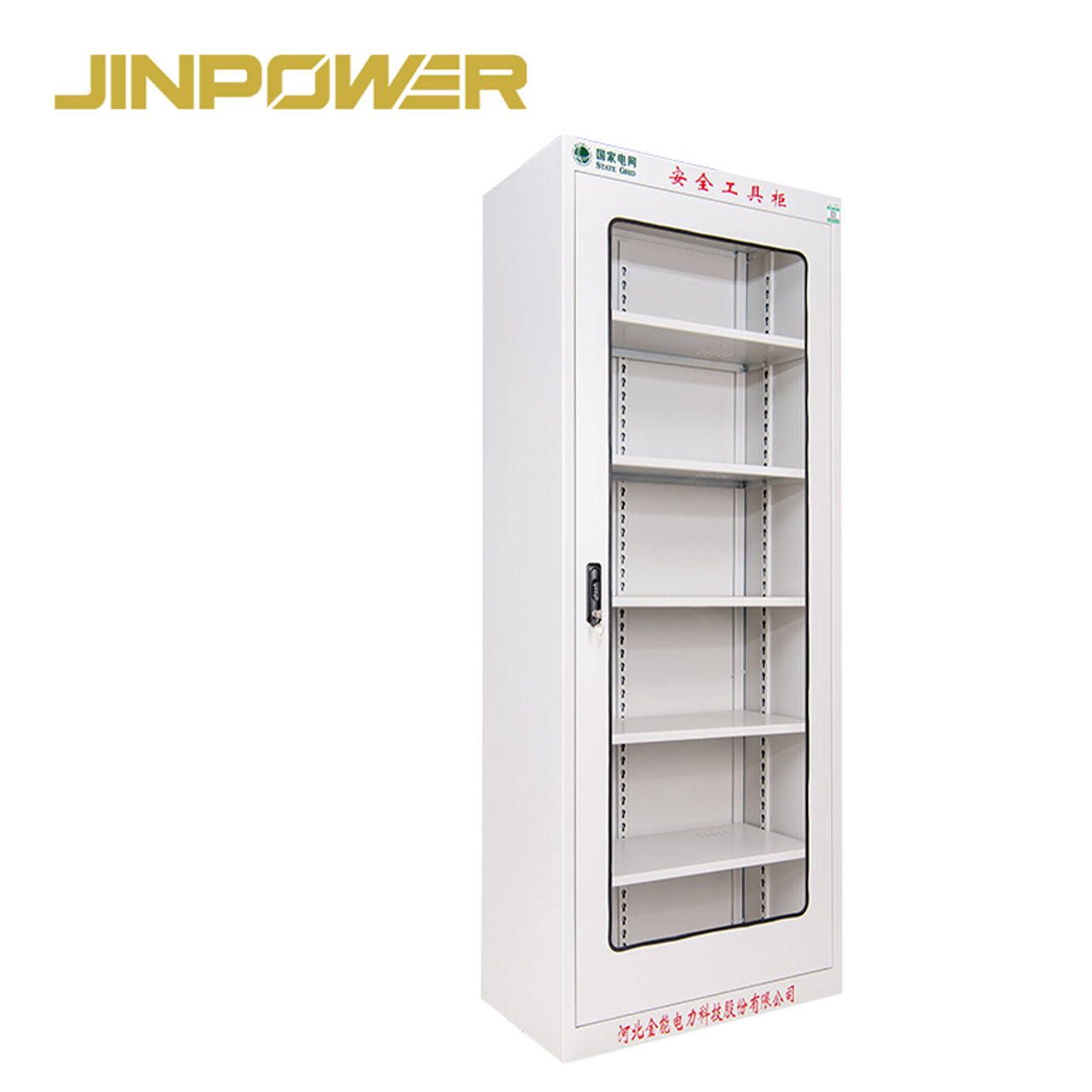

Configuración estándar típica del armario

El armario estándar para equipos de seguridad eléctrica está diseñado principalmente para organizar a diario EPI, equipos de prueba y herramientas generales de seguridad eléctrica, y no para equipos de mantenimiento de gran peso.

La cantidad exacta de estantes, su separación y la disposición del almacenamiento dependen del armario seleccionado. Las dimensiones finales y la distribución interior deben aprobarse antes de la producción.

Guía rápida de selección

¿Qué es un armario para equipos de seguridad eléctrica?

Un armario para equipos de seguridad eléctrica es un armario de almacenamiento específico que permite organizar los EPI eléctricos, los equipos de detección de tensión, los equipos de puesta a tierra y las herramientas aisladas en un lugar controlado y claramente identificado.

Su valor no consiste simplemente en tener puertas y estantes.

Un armario específico ayuda a los equipos eléctricos a:

• Mantener los equipos de seguridad separados de las herramientas generales
• Organizar las distintas categorías de equipos
• Identificar más fácilmente los equipos que faltan
• Mejorar la preparación para las inspecciones diarias
• Reducir el apilamiento descontrolado y el almacenamiento en el suelo
• Facilitar la gestión de entrega y devolución
• Proteger los equipos almacenados frente a daños físicos y contaminación innecesarios
• Facilitar la auditoría y la gestión del área de equipos de seguridad

Por lo tanto, en subestaciones e instalaciones de mantenimiento eléctrico, el armario puede formar parte del proceso de gestión de equipos, en lugar de servir únicamente como mueble de almacenamiento general.

¿Qué equipos de seguridad eléctrica se pueden almacenar en su interior?

La lista de equipos real siempre debe comprobarse con las dimensiones interiores, la configuración de los estantes y la capacidad de carga del armario seleccionado.

Entre los equipos habituales se incluyen:

• Guantes aislantes eléctricos
• Botas aislantes eléctricas
• Cascos de seguridad y EPI eléctricos
• Detectores de tensión
• Herramientas manuales aisladas seleccionadas
• Equipos portátiles de puesta a tierra
• Pinzas de puesta a tierra y accesorios
• Instrumentos de prueba
• Arneses de seguridad, si el método de almacenamiento es adecuado
• Accesorios de mantenimiento
• Pértigas aislantes o pértigas de maniobra seleccionadas, si las dimensiones y la configuración de los soportes son adecuadas
• Alfombras aislantes de goma, si las dimensiones y el método de almacenamiento son adecuados

Las pértigas aislantes requieren especial atención

Las pértigas aislantes largas y los postes aislantes de maniobra fijos no deben guardarse automáticamente en un armario estándar.

Antes de realizar el pedido, compruebe:

• La longitud de la pértiga retraída o fija
• La altura interior del armario
• La orientación de almacenamiento requerida
• Los puntos de apoyo
• El riesgo de flexión o daños en la superficie

No doble ni fuerce una pértiga aislante de maniobra para introducirla en un armario demasiado pequeño.

Las alfombras aislantes también requieren un método de almacenamiento adecuado

Las alfombras aislantes de goma para trabajos eléctricos pueden variar considerablemente en anchura, grosor y longitud enrolladas.

Si las alfombras forman parte del plan de almacenamiento del armario, confirme si el proyecto requiere guardarlas enrolladas, extendidas u otra forma aprobada, y asegúrese de que las dimensiones del armario sean adecuadas.

Armario estándar frente a armario de alta resistencia para equipos de seguridad eléctrica

Los dos tipos de armario están destinados a prioridades de almacenamiento diferentes.

Si el proyecto incluye equipos de puesta a tierra más pesados, pinzas grandes o juegos de herramientas de mantenimiento de mayor tamaño, consulte nuestroArmario de alta resistencia para equipos de seguridad eléctrica.

Por qué es importante el almacenamiento específico

Los equipos de seguridad eléctrica no son herramientas corrientes de taller.

Los guantes aislantes, los detectores de tensión, los equipos de puesta a tierra y otras herramientas de protección pueden requerir inspecciones periódicas, almacenamiento controlado e identificación clara antes de su uso.

Cuando todos estos elementos se mezclan con herramientas generales, pueden surgir varios problemas prácticos:

• Es más difícil localizar los equipos
• Es más fácil pasar por alto su estado de inspección
• Es más difícil identificar las herramientas que faltan
• Las herramientas más pesadas pueden dañar los equipos delicados
• Los EPI pueden contaminarse
• Se mezclan distintas categorías de equipos
• Los trabajadores necesitan más tiempo para prepararse para los trabajos eléctricos

Un armario específico proporciona a los equipos de seguridad eléctrica un lugar de almacenamiento claramente definido y facilita rutinas más uniformes de gestión de equipos.

Almacenamiento visible para agilizar la inspección

Si el armario seleccionado incluye un panel frontal de visualización, el personal puede comprobar rápidamente de forma visual la ocupación general del armario y la organización de las herramientas antes de abrir la puerta.

Esto puede resultar útil cuando los equipos necesitan confirmar si:

• Hay EPI disponibles
• Los detectores de tensión están en la zona de almacenamiento designada
• Se han devuelto los equipos después del trabajo
• Un estante está visiblemente sobrecargado
• Falta algún equipo importante de su ubicación habitual

El material del panel de visualización debe confirmarse en las especificaciones del armario seleccionado, en lugar de dar por supuesto que es de vidrio, acrílico o policarbonato.

Almacenamiento organizado para agilizar la inspección y la entrega de herramientas

Un buen armario para equipos de seguridad eléctrica debe facilitar una secuencia sencilla de gestión de equipos:

Identificar → Inspeccionar → Entregar → Usar → Devolver → Volver a comprobar

La distribución interior puede dividirse en zonas prácticas de almacenamiento.

El plan exacto de zonificación debe basarse en la lista real de equipos del proyecto, en lugar de copiar la misma disposición de estantes para todos los armarios.

Por qué son importantes las condiciones de almacenamiento de los EPI eléctricos

Algunos equipos de protección eléctrica pueden deteriorarse si se exponen a condiciones de almacenamiento inadecuadas.

Entre los factores que puede ser necesario controlar se incluyen:

• Humedad excesiva
• Temperaturas extremas
• Exposición prolongada a la luz
• Ozono
• Aceites y productos químicos
• Contaminación conductora
• Daños mecánicos
• Apilamiento o compresión inadecuados

Un armario específico puede favorecer un entorno de almacenamiento más limpio y controlado, pero no sustituye los requisitos de almacenamiento, inspección o pruebas periódicas aplicables a cada producto de seguridad eléctrica.

Por ejemplo, los guantes aislantes deben seguir almacenándose y gestionándose de acuerdo con la norma, la normativa y las instrucciones del fabricante aplicables, aunque se guarden en un armario específico para equipos de seguridad eléctrica.

Ventilación y control ambiental opcional

Ventilación

La ventilación puede favorecer la circulación del aire dentro del armario y reducir el estancamiento durante el almacenamiento.

El diseño exacto de la ventilación debe confirmarse según la configuración seleccionada del armario.

Deshumidificación opcional

Si la sala eléctrica o la subestación presenta una humedad elevada, se puede consultar la opción de deshumidificación de acuerdo con el sistema de armario seleccionado y los requisitos del proyecto.

Si el proyecto requiere control activo de la humedad, indique el intervalo de humedad requerido, la alimentación eléctrica, el método de control y los requisitos de alarma durante la fase de solicitud de presupuesto (RFQ).

Control de temperatura opcional

Las funciones de control de temperatura también deben considerarse configuraciones opcionales del proyecto, y no prestaciones estándar de todos los armarios.

Si se requiere calefacción o gestión de la temperatura, confirme la alimentación eléctrica, la potencia nominal, el controlador, el intervalo de consigna y el entorno de almacenamiento previsto antes de la producción.

No considere el control ambiental un sustituto del cuidado de los equipos

La ventilación, la calefacción o la deshumidificación pueden contribuir a mejorar las condiciones de almacenamiento, pero no garantizan automáticamente el estado ni la conformidad de los equipos almacenados.

Los requisitos de inspección, limpieza, pruebas eléctricas y sustitución siguen siendo aplicables a cada equipo de seguridad.

Cierre con llave y gestión inteligente opcional

Para el almacenamiento estándar de equipos de seguridad eléctrica, un armario con cerradura puede ayudar a mantener los equipos en un lugar designado y reducir el acceso no controlado.

Los proyectos básicos pueden requerir únicamente un cierre mecánico convencional.

Si una empresa eléctrica o un centro de mantenimiento requiere funciones más avanzadas de gestión de herramientas, los sistemas opcionales pueden incluir:

• Identificación de equipos por RFID
• Acceso de usuarios autorizados
• Registros de entrega y devolución de herramientas
• Estado del inventario
• Trazabilidad de los equipos
• Gestión inteligente del armario

RFID y la gestión inteligente deben tratarse como configuraciones opcionales independientes, cuando estén disponibles. No son características estándar de todos los armarios para equipos de seguridad eléctrica.

Cómo seleccionar el tamaño adecuado del armario

1. Prepare la lista de equipos

Empiece por enumerar todos los equipos que deben almacenarse, en lugar de solicitar un armario basándose únicamente en las dimensiones exteriores.

Incluya:

• Tipo de equipo
• Cantidad
• Dimensiones aproximadas
• Peso aproximado
• Dimensiones del estuche de almacenamiento, si corresponde
• Frecuencia de uso del equipo

2. Compruebe el artículo de mayor tamaño

Un estuche grande para detector, un juego de puesta a tierra o una herramienta de maniobra pueden determinar la separación mínima entre estantes o la altura del armario.

3. Revise la separación entre estantes

Tener más estantes no significa automáticamente que el almacenamiento sea mejor.

La separación entre estantes debe adaptarse a la altura real de las cajas de EPI, los estuches de los detectores, las botas y otros equipos.

4. Compruebe la capacidad de carga de los estantes

Los equipos portátiles de puesta a tierra y otros artículos más pesados solo deben colocarse en estantes cuya capacidad de carga adecuada esté confirmada.

Si el proyecto incluye muchos juegos pesados de puesta a tierra, considere elArmario de alta resistencia para equipos de seguridad eléctrica.

5. Prevea una capacidad adicional razonable

Un armario diseñado sin capacidad adicional puede quedar abarrotado cuando se añadan EPI o herramientas eléctricas más adelante.

En proyectos industriales o de empresas eléctricas a largo plazo, prevea un espacio de almacenamiento futuro razonable sin sobredimensionar innecesariamente el armario.

Aplicaciones principales

Subestaciones

Las subestaciones pueden utilizar armarios específicos para almacenar detectores de tensión, equipos de puesta a tierra, EPI aislantes y herramientas de maniobra en una zona designada para equipos de seguridad.

Esto puede hacer más sistemáticas las inspecciones previas al trabajo y la recogida de equipos.

Salas de distribución eléctrica

Las salas eléctricas y las instalaciones de distribución pueden utilizar el armario para mantener los equipos de seguridad eléctrica separados de los suministros generales de mantenimiento.

Talleres de mantenimiento de empresas eléctricas

Los equipos de mantenimiento de empresas eléctricas pueden organizar los EPI, los detectores de tensión, las herramientas aisladas y determinados equipos de puesta a tierra antes de entregarlos a las cuadrillas de campo.

Instalaciones eléctricas industriales

Las fábricas, minas, plantas de fabricación y otras instalaciones eléctricas industriales pueden necesitar armarios específicos para los EPI y las herramientas de seguridad de mantenimiento eléctrico.

Equipos de pruebas y puesta en servicio

Los equipos de pruebas suelen utilizar detectores de tensión, instrumentos de prueba, EPI y accesorios de puesta a tierra que se benefician de un almacenamiento claramente separado antes y después del trabajo de campo.

Instalaciones de energías renovables

Las instalaciones de mantenimiento solar, eólico y BESS también pueden utilizar armarios para equipos de seguridad eléctrica para almacenar de forma organizada EPI, detectores, equipos de puesta a tierra y herramientas de mantenimiento eléctrico.

Apoyo a la gestión de equipos de seguridad eléctrica

No se debe describir el armario como «conforme con las normas de seguridad del sector eléctrico» sin especificar un requisito aplicable concreto.

Su función práctica es facilitar una mejor gestión de los equipos mediante:

• Almacenamiento específico
• Clasificación clara de los equipos
• Preparación para las inspecciones diarias
• Identificación de herramientas
• Acceso controlado
• Procedimientos de entrega y devolución
• Trazabilidad de los equipos, cuando se requiera
• Condiciones de almacenamiento más limpias y organizadas

Cualquier declaración de conformidad específica del proyecto debe basarse en el diseño real del armario, los documentos de ensayo y las especificaciones aplicables al proyecto.

Qué no es este armario

El armario almacena equipos aislantes eléctricos. Eso no significa que deba describirse el armario en sí como un armario aislante eléctrico.

Grado IP y protección ambiental

No dé por supuesto un grado IP específico simplemente porque el armario se utilice en una instalación eléctrica.

Si un proyecto requiere:

• IP54
• Protección contra el polvo
• Protección contra el agua
• Instalación en exteriores
• Resistencia a la corrosión
• Ensayos ambientales específicos

indique el requisito durante la fase de solicitud de presupuesto (RFQ) para que puedan revisarse la estructura del armario seleccionado y la documentación de respaldo.

Solo debe declararse un grado IP cuando existan pruebas de respaldo adecuadas para la configuración suministrada real.

Qué debe comprobarse antes de poner en servicio el armario

Estructura del armario

• Sin deformaciones graves
• Acabado superficial completo
• Base estable
• El armario coincide con el plano aprobado

Puerta y cerradura

• La puerta se abre y se cierra correctamente
• Las bisagras están bien fijadas
• La cerradura funciona correctamente
• Las llaves o el método de acceso coinciden con la configuración aprobada

Panel de visualización

Si se instala un panel de visualización transparente, compruebe que no tenga grietas, fijaciones sueltas, arañazos graves ni daños de instalación.

Estantes

• Cantidad correcta de estantes
• Posición correcta de los estantes
• Soportes de estante bien fijados
• Sin deformaciones visibles
• Límites de carga confirmados cuando se especifiquen

Equipos opcionales de control ambiental

Si se solicita equipo de ventilación, deshumidificación o control de temperatura, confirme que los componentes, los requisitos de alimentación eléctrica y las funciones de control coincidan con la especificación aprobada.

Inspección y mantenimiento periódicos del armario

• Mantenga limpio el interior del armario
• Elimine el polvo, el aceite y la contaminación química
• No sobrecargue los estantes
• Compruebe periódicamente las puertas, las bisagras y las cerraduras
• Mantenga legibles las etiquetas de los equipos
• Inspeccione el panel de visualización, si está instalado
• Mantenga despejadas las aberturas de ventilación
• Compruebe los componentes opcionales de deshumidificación o control de temperatura de acuerdo con sus instrucciones
• Evite que las herramientas pesadas dañen los EPI almacenados
• Revise la organización de los estantes cuando cambie el inventario de equipos
• Retire de las zonas de almacenamiento habituales los equipos de seguridad eléctrica dañados y gestione su servicio de acuerdo con el procedimiento aplicable

Lista de comprobación para la aceptación del armario de equipos de seguridad eléctrica

Inspecciones de JINPOWER antes del envío

Para pedidos de empresas eléctricas, EPC, industria y distribuidores, la inspección previa al envío se centra en comprobar que el armario real coincide con la configuración aprobada en el pedido.

• Dimensiones generales del armario
• Estructura del armario
• Alineación de la puerta
• Panel de visualización, si está incluido
• Estado de las bisagras
• Funcionamiento de la cerradura
• Distribución interna de los estantes
• Estado de los soportes de los estantes
• Acabado superficial
• Estructura de ventilación
• Equipos opcionales de control ambiental, si se han solicitado
• Componentes opcionales RFID o de gestión inteligente, si se han solicitado
• Etiquetas del producto y del proyecto
• Cantidad
• Embalaje
• Documentación técnica requerida

Si el proyecto requiere pruebas de carga específicas, ensayos del envolvente, verificaciones ambientales o inspecciones de terceros, estos requisitos deben definirse antes de la producción.

Configuración OEM y para proyectos

JINPOWER ofrece suministro para proyectos y a granel a empresas eléctricas, subestaciones, contratistas EPC, instalaciones eléctricas industriales y distribuidores de equipos de seguridad eléctrica.

Según la estructura del armario seleccionado, las consultas sobre el proyecto pueden incluir:

• Tamaño del armario
• Cantidad de estantes
• Separación entre estantes
• Distribución interna del almacenamiento
• Configuración del panel de visualización
• Configuración de la cerradura
• Ventilación
• Deshumidificación opcional
• Control de temperatura opcional
• RFID o gestión inteligente opcional
• Color del armario
• Etiquetas de categorías de equipos
• Identificación del proyecto
• Logotipo o marca
• Embalaje
• Documentación técnica

La personalización estética no modifica la capacidad de carga, el grado IP ni el rendimiento ambiental del armario. Cualquier requisito de rendimiento técnico debe confirmarse mediante el diseño real del producto y la documentación de respaldo.

¿Cómo se integra el armario en un sistema de seguridad eléctrica?

El armario facilita el almacenamiento y la gestión de los equipos de seguridad eléctrica. No sustituye la inspección, las pruebas ni el uso correcto de los equipos almacenados en su interior.

Las categorías de productos relacionados de JINPOWER incluyenArmarios para herramientas de seguridad eléctrica,EPI de seguridad eléctrica,Detectores de tensiónyEquipos de puesta a tierra.

¿Por qué elegir los armarios para equipos de seguridad eléctrica de JINPOWER?

Diseñados en torno a los equipos de seguridad eléctrica

JINPOWER suministra EPI eléctricos, detectores de tensión, equipos de puesta a tierra, herramientas aisladas de maniobra y otros productos de seguridad para empresas eléctricas, lo que permite diseñar la distribución del armario teniendo en cuenta los equipos que realmente se almacenarán.

Enfoque en la gestión diaria de los equipos

El armario estándar está pensado para el almacenamiento, la inspección y la entrega habituales de equipos de seguridad eléctrica, y no para guardar herramientas industriales pesadas.

Diferenciación clara entre las opciones estándar y de alta resistencia

Para el almacenamiento habitual de EPI y herramientas de seguridad, el armario estándar ofrece una solución sencilla. Si el proyecto incluye juegos de puesta a tierra más pesados, pinzas grandes o mayores requisitos de carga, puede evaluarse por separado un armario de alta resistencia.

Gestión ambiental y de acceso opcional

Los proyectos que requieran ventilación, deshumidificación, control de temperatura o gestión inteligente del acceso pueden consultar estas funciones como configuraciones independientes, en lugar de dar por supuesto que son estándar en todos los armarios.

Documentación del proyecto

Para licitaciones de empresas eléctricas y proyectos EPC, las dimensiones del armario, la distribución interior, las etiquetas, los requisitos técnicos y la documentación necesaria pueden confirmarse antes de aprobar el pedido.

¿Qué debe incluir en su solicitud de presupuesto (RFQ)?

Preguntas frecuentes

¿Para qué se utiliza un armario para equipos de seguridad eléctrica?

Se utiliza para el almacenamiento centralizado y la gestión de EPI eléctricos, detectores de tensión, equipos de puesta a tierra, herramientas aisladas y otros equipos de seguridad en subestaciones, salas eléctricas e instalaciones de mantenimiento.

¿Qué equipos se pueden almacenar en el armario?

Entre los equipos habituales se incluyen guantes aislantes, botas, cascos, detectores de tensión, determinados equipos de puesta a tierra, herramientas aisladas y otros EPI eléctricos. La idoneidad depende de las dimensiones del armario, la distribución de los estantes y la capacidad de carga.

¿Se pueden guardar pértigas aislantes en el armario?

Solo si las dimensiones del armario y la disposición de los soportes interiores son adecuadas para la pértiga aislante o la pértiga de maniobra seleccionada. Las pértigas fijas largas no deben doblarse ni forzarse para introducirlas en un armario inadecuado.

¿Se pueden guardar juegos portátiles de puesta a tierra?

Sí, si las dimensiones y la capacidad de carga confirmada de los estantes son adecuadas. Para juegos de puesta a tierra más grandes o pesados, puede ser más apropiado un armario de alta resistencia para equipos de seguridad eléctrica.

¿Los estantes son ajustables?

La disposición de los estantes depende de la configuración del armario seleccionado. Si se necesitan estantes ajustables, indíquelo en la solicitud de presupuesto (RFQ) y confirme la distribución final en el plano aprobado.

¿Todos los armarios incluyen deshumidificación o control de temperatura?

No. La ventilación, la deshumidificación y las funciones de control de temperatura dependen del armario seleccionado y de los requisitos del proyecto. Deben considerarse opcionales, salvo confirmación específica.

¿Todos los armarios incluyen gestión RFID?

No. Los armarios estándar pueden utilizar un cierre convencional. La identificación RFID, el acceso inteligente y la gestión de entregas y devoluciones deben especificarse por separado cuando se necesiten estas funciones.

¿El armario tiene grado IP54?

No dé por supuesto que todos los armarios tienen grado IP54. Si se requiere un grado IP específico, debe indicarse durante la fase de solicitud de presupuesto (RFQ) y verificarse en la documentación de la configuración exacta suministrada.

¿Este armario es eléctricamente aislante?

No se debe hacer una afirmación general en ese sentido. Este armario sirve para almacenar equipos aislantes eléctricos y de seguridad. Los productos almacenados pueden proporcionar aislamiento eléctrico, pero eso no convierte al armario en un envolvente aislante eléctrico.

¿Qué diferencia hay entre los armarios estándar y los de alta resistencia?

El armario estándar para equipos de seguridad eléctrica está destinado al almacenamiento habitual de EPI, detectores y herramientas generales de seguridad. El armario de alta resistencia está pensado para juegos de herramientas más grandes, equipos más pesados y proyectos que requieren prestar mayor atención a la carga de los estantes y a la distribución del peso.

¿Puede JINPOWER personalizar el armario?

Las dimensiones del armario, la distribución de los estantes, la configuración de visualización, el cierre, el etiquetado, el logotipo, la ventilación y las funciones opcionales de control ambiental o gestión inteligente pueden consultarse en función del diseño del armario seleccionado y los requisitos del proyecto.

Solicite información y precios del armario para equipos de seguridad eléctrica

Si busca armarios para equipos de seguridad eléctrica destinados a subestaciones, salas eléctricas, instalaciones de mantenimiento de empresas eléctricas, centros eléctricos industriales o proyectos EPC, envíe a JINPOWER la lista real de equipos, en lugar de solicitar únicamente un «armario para herramientas de seguridad».

Indique los tipos de equipos, la cantidad, las dimensiones y el peso aproximados, el tamaño requerido del armario, la configuración de los estantes, los requisitos de cierre, el entorno de trabajo, los requisitos opcionales de deshumidificación o gestión inteligente, la cantidad y la documentación técnica necesaria.

JINPOWER podrá confirmar entonces una configuración adecuada del armario estándar para equipos de seguridad eléctrica y determinar si, en cambio, el proyecto requiere un armario de alta resistencia, antes de preparar la cotización y aprobar el proyecto.
