Основні характеристики

• Централізоване зберігання електрозахисних ЗІЗ та інструментів безпеки
• Підходить для ізолювальних рукавиць, чобіт, покажчиків напруги, обладнання для заземлення та окремих ізольованих інструментів
• Внутрішня конфігурація зберігання з кількома полицями
• Оглядова зона спереду доступна залежно від конфігурації шафи
• Конструкція шафи із замком для контрольованого зберігання обладнання
• Допомагає зберігати електрозахисне обладнання окремо від інструментів для загального технічного обслуговування
• Сприяє ідентифікації обладнання, щоденному огляду та управлінню запасами
• Вентиляція доступна залежно від конфігурації шафи
• Додаткові функції осушення, контролю температури або інтелектуального управління — залежно від обраної системи
• Підходить для підстанцій, електрощитових, майстерень енергетичних підприємств та промислових електроустановок

Короткі технічні характеристики

Точні розміри шафи, товщину матеріалу, кількість полиць, навантаження на полиці, вагу шафи, матеріал оглядового вікна та ступінь захисту від зовнішніх впливів необхідно уточнити в технічному паспорті та затвердженому кресленні для обраної моделі.

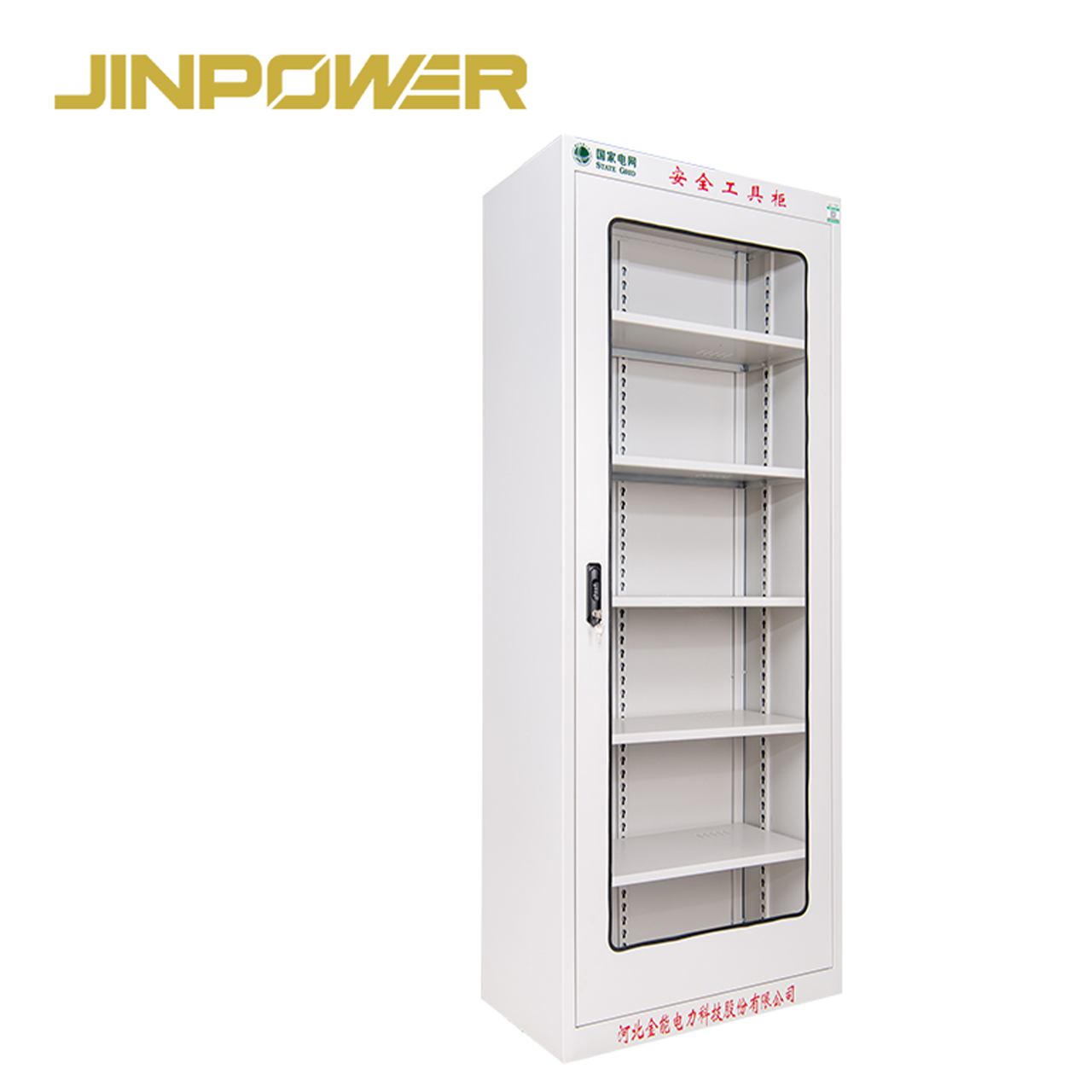

Типова стандартна конфігурація шафи

Стандартна шафа для електрозахисного обладнання призначена переважно для щоденного впорядкованого зберігання ЗІЗ, випробувального обладнання та звичайних електрозахисних інструментів, а не надважкого обладнання для технічного обслуговування.

Точна кількість полиць, відстань між ними та схема зберігання залежать від обраної шафи. Остаточні розміри та внутрішнє компонування необхідно затвердити до початку виробництва.

Короткий посібник із вибору

Що таке шафа для електрозахисного обладнання?

Шафа для електрозахисного обладнання — це спеціальна шафа для впорядкованого зберігання електрозахисних ЗІЗ, обладнання для виявлення напруги, обладнання для заземлення та ізольованих інструментів у контрольованому місці з чітким маркуванням.

Її цінність полягає не лише в наявності дверцят і полиць.

Спеціальна шафа допомагає електротехнічним бригадам:

• Зберігати захисне обладнання окремо від звичайних інструментів
• Впорядковувати різні категорії обладнання
• Легше виявляти відсутнє обладнання
• Підвищувати готовність до щоденних оглядів
• Зменшувати безконтрольне складування та зберігання на підлозі
• Підтримувати облік видавання та повернення
• Захищати обладнання, що зберігається, від зайвих механічних пошкоджень і забруднення
• Полегшувати перевірку та управління зоною зберігання захисного обладнання

Тому на підстанціях і в електротехнічних майстернях шафа може бути частиною процесу управління обладнанням, а не просто меблями для загального зберігання.

Яке електрозахисне обладнання можна зберігати всередині?

Фактичний перелік обладнання завжди слід перевіряти з урахуванням внутрішніх розмірів, конфігурації полиць і вантажопідйомності обраної шафи.

Типове обладнання може включати:

• Діелектричні рукавиці
• Діелектричні чоботи
• Захисні каски та електрозахисні ЗІЗ
• Покажчики напруги
• Окремі ізольовані ручні інструменти
• Переносне обладнання для заземлення
• Заземлювальні затискачі та приладдя
• Вимірювальні прилади
• Страхувальні прив’язі, якщо спосіб зберігання є належним
• Приладдя для технічного обслуговування
• Окремі штанги для роботи під напругою / оперативні штанги, якщо їхні розміри та конфігурація опор підходять
• Діелектричні гумові килимки, якщо їхні розміри та спосіб зберігання підходять

Штанги для роботи під напругою потребують особливої уваги

Довгі штанги для роботи під напругою та стаціонарні ізольовані оперативні штанги не слід автоматично розміщувати у стандартній шафі.

Перед замовленням перевірте:

• Довжину штанги у складеному стані або довжину нерозбірної штанги
• Внутрішню висоту шафи
• Необхідну орієнтацію під час зберігання
• Точки опори
• Ризик згинання або пошкодження поверхні

Не згинайте ізольовану оперативну штангу та не намагайтеся силоміць умістити її в замалу шафу.

Для діелектричних килимків також потрібен належний спосіб зберігання

Діелектричні гумові килимки можуть суттєво відрізнятися шириною, товщиною та довжиною в рулоні.

Якщо килимки планується зберігати в шафі, уточніть, чи потрібно зберігати їх у рулоні, пласкому вигляді або іншим затвердженим способом, і переконайтеся, що розміри шафи підходять.

Стандартна шафа та посилена шафа для електрозахисного обладнання

Ці два типи шаф призначені для різних пріоритетів зберігання.

Якщо проєкт передбачає важче обладнання для заземлення, великі затискачі або більші набори інструментів для технічного обслуговування, перегляньте нашуПосилену шафу для електрозахисного обладнання.

Чому важливо використовувати спеціальне місце для зберігання

Електрозахисне обладнання — це не звичайний інструмент для майстерні.

Діелектричні рукавиці, покажчики напруги, обладнання для заземлення та інші захисні інструменти можуть потребувати регулярного огляду, контрольованого зберігання та чіткої ідентифікації перед використанням.

Якщо всі ці предмети зберігаються разом зі звичайними інструментами, можуть виникнути низка практичних проблем:

• Обладнання важче знайти
• Легше не помітити стан його огляду
• Складніше виявити відсутні інструменти
• Делікатне обладнання може пошкодитися важчими інструментами
• ЗІЗ можуть забруднитися
• Різні категорії обладнання змішуються
• Працівники витрачають більше часу на підготовку до електротехнічних робіт

Спеціальна шафа забезпечує електрозахисному обладнанню чітко визначене місце зберігання та сприяє послідовнішому управлінню обладнанням.

Зберігання з оглядом для швидшої перевірки

Якщо обрана шафа має оглядову панель спереду, персонал може швидко візуально оцінити загальне заповнення шафи та розташування інструментів, не відчиняючи дверцят.

Це може бути корисно, коли потрібно перевірити, чи:

• Є в наявності необхідні ЗІЗ
• Покажчики напруги перебувають у призначеному місці зберігання
• Обладнання повернули після роботи
• Полиця помітно перевантажена
• Важливе обладнання відсутнє на звичному місці

Матеріал оглядової панелі слід уточнити в специфікації обраної шафи, а не припускати, що це скло, акрил чи полікарбонат.

Впорядковане зберігання для швидшого огляду та видавання інструментів

Належна шафа для електрозахисного обладнання має підтримувати просту послідовність управління обладнанням:

Ідентифікація → Огляд → Видавання → Використання → Повернення → Повторна перевірка

Внутрішній простір можна поділити на функціональні зони зберігання.

Точний план зонування слід складати на основі фактичного переліку обладнання для проєкту, а не копіювати однакове розташування полиць для кожної шафи.

Чому умови зберігання важливі для електрозахисних ЗІЗ

Деякі види електрозахисного обладнання можуть псуватися за невідповідних умов зберігання.

Фактори, які може знадобитися контролювати:

• Надмірна вологість
• Екстремальна температура
• Тривалий вплив світла
• Озон
• Оливи та хімікати
• Електропровідні забруднення
• Механічні пошкодження
• Неправильне штабелювання або стискання

Спеціальна шафа може сприяти чистішим і контрольованішим умовам зберігання, але сама шафа не замінює вимоги до зберігання, огляду чи періодичних випробувань, що застосовуються до окремих електрозахисних виробів.

Наприклад, діелектричні рукавиці слід зберігати й обслуговувати відповідно до застосовного стандарту, нормативних вимог та інструкцій виробника, навіть якщо вони зберігаються у спеціальній шафі для електрозахисного обладнання.

Вентиляція та додатковий контроль умов середовища

Вентиляція

Вентиляція може сприяти циркуляції повітря всередині шафи та зменшувати застій повітря під час зберігання.

Точну конструкцію системи вентиляції слід уточнити для обраної конфігурації шафи.

Додаткове осушення

Якщо в електрощитовій або на підстанції підвищена вологість, можна обговорити встановлення додаткової системи осушення відповідно до обраної системи шафи та вимог проєкту.

Якщо проєкту потрібен активний контроль вологості, на етапі запиту цінової пропозиції (RFQ) вкажіть необхідний діапазон вологості, джерело живлення, спосіб керування та вимоги до сигналізації.

Додатковий контроль температури

Функції контролю температури також слід розглядати як додаткову конфігурацію для конкретного проєкту, а не вважати стандартними для кожної шафи.

Якщо потрібне нагрівання або управління температурою, до початку виробництва уточніть джерело живлення, номінальну потужність, контролер, діапазон заданих значень і передбачені умови зберігання.

Контроль умов середовища не замінює належного догляду за обладнанням

Вентиляція, нагрівання або осушення можуть сприяти кращим умовам зберігання, але автоматично не гарантують належний стан або відповідність обладнання, що зберігається.

Для окремого захисного обладнання й надалі необхідно виконувати вимоги щодо огляду, очищення, електричних випробувань і заміни.

Замикання та додаткові функції інтелектуального управління

Для стандартного зберігання електрозахисного обладнання шафа із замком допомагає зберігати його у визначеному місці та обмежувати неконтрольований доступ.

Для базових проєктів може бути достатньо звичайного механічного замка.

Якщо енергетичному або ремонтному підприємству потрібні розширені функції управління інструментами, додаткові системи можуть включати:

• Ідентифікацію обладнання за RFID
• Доступ для уповноважених користувачів
• Облік видавання / повернення інструментів
• Стан запасів
• Відстеження обладнання
• Інтелектуальне управління шафою

RFID та інтелектуальне управління слід розглядати як окремі додаткові конфігурації, якщо вони підтримуються. Це не стандартні функції кожної шафи для електрозахисного обладнання.

Як вибрати правильний розмір шафи

1. Підготуйте перелік обладнання

Спочатку складіть перелік усього обладнання, яке потрібно зберігати, замість того щоб замовляти шафу, орієнтуючись лише на зовнішні розміри.

Зазначте:

• Тип обладнання
• Кількість
• Приблизні розміри
• Приблизну вагу
• Розміри футляра для зберігання, якщо є
• Частоту використання обладнання

2. Перевірте найбільший предмет

Один великий футляр для покажчика напруги, комплект заземлення або робочий інструмент може визначити мінімальну відстань між полицями чи висоту шафи.

3. Перевірте відстань між полицями

Більша кількість полиць не означає автоматично краще зберігання.

Відстань між полицями має відповідати фактичній висоті коробок із ЗІЗ, футлярів для покажчиків, чобіт та іншого обладнання.

4. Перевірте навантаження на полиці

Переносне обладнання для заземлення та інші важчі предмети можна розміщувати лише на полицях із підтвердженою достатньою вантажопідйомністю.

Якщо проєкт передбачає багато важких комплектів заземлення, розгляньтеПосилену шафу для електрозахисного обладнання.

5. Передбачте розумний запас місткості

Шафа без запасу місткості може стати переповненою, якщо згодом додадуть нові ЗІЗ або електроінструменти.

Для довгострокових проєктів в енергетиці чи промисловості передбачте достатньо місця для майбутнього зберігання, не збільшуючи шафу без потреби.

Основні сфери застосування

Підстанції

На підстанціях спеціальні шафи можуть використовуватися для зберігання покажчиків напруги, обладнання для заземлення, діелектричних ЗІЗ та оперативних інструментів у визначеній зоні електрозахисного обладнання.

Це може зробити огляд перед початком робіт і отримання обладнання більш систематичними.

Розподільчі електрощитові

В електрощитових і розподільчих об’єктах шафа допомагає зберігати електрозахисне обладнання окремо від матеріалів для загального технічного обслуговування.

Ремонтні майстерні енергетичних підприємств

Ремонтні бригади енергетичних підприємств можуть впорядковувати ЗІЗ, покажчики напруги, ізольовані інструменти та окреме обладнання для заземлення перед видаванням польовим бригадам.

Промислові електроустановки

На заводах, шахтах, виробничих підприємствах та інших промислових енергооб’єктах можуть бути потрібні спеціальні шафи для електрозахисних ЗІЗ та інструментів безпеки.

Бригади випробувань і введення в експлуатацію

Бригади з випробувань часто використовують покажчики напруги, вимірювальні прилади, ЗІЗ та приладдя для заземлення, для яких до та після робіт на об’єкті корисно мати окремі місця зберігання.

Об’єкти відновлюваної енергетики

На об’єктах сонячної та вітрової енергетики, а також BESS, для впорядкованого зберігання ЗІЗ, покажчиків, обладнання для заземлення та інструментів для електротехнічного обслуговування також можуть використовуватися шафи для електрозахисного обладнання.

Підтримка управління електрозахисним обладнанням

Не слід стверджувати, що шафа «відповідає стандартам безпеки енергетичної галузі», не вказавши конкретну застосовну вимогу.

Її практична роль полягає в підтримці ефективнішого управління обладнанням завдяки:

• Спеціально відведеному місцю зберігання
• Чіткому розподілу обладнання за категоріями
• Готовності до щоденного огляду
• Ідентифікації інструментів
• Контрольованому доступу
• Процедурам видавання та повернення
• Відстеженню обладнання за потреби
• Чистішим і впорядкованішим умовам зберігання

Будь-яке твердження про відповідність вимогам конкретного проєкту має ґрунтуватися на фактичній конструкції шафи, протоколах випробувань і застосовній специфікації проєкту.

Чим ця шафа не є

У шафі зберігається електроізоляційне обладнання. Це не означає, що саму шафу слід називати електроізоляційною.

Ступінь захисту IP та захист від зовнішніх впливів

Не слід припускати наявність певного ступеня захисту IP лише тому, що шафа використовується на електрооб’єкті.

Якщо проєкту потрібні:

• IP54
• Захист від пилу
• Захист від води
• Встановлення на відкритому повітрі
• Корозійна стійкість
• Спеціальні випробування на вплив зовнішніх факторів

вкажіть ці вимоги на етапі запиту цінової пропозиції (RFQ), щоб можна було оцінити конструкцію обраної шафи та супровідну документацію.

Ступінь захисту IP можна заявляти лише за наявності належних підтверджувальних документів для фактично поставленої конфігурації.

Що потрібно перевірити перед введенням шафи в експлуатацію?

Корпус шафи

• Немає серйозних деформацій
• Покриття виконане повністю
• Основа стійка
• Шафа відповідає затвердженому кресленню

Дверцята та замок

• Дверцята відчиняються та зачиняються належним чином
• Петлі надійно закріплені
• Замок працює належним чином
• Ключі або спосіб доступу відповідають затвердженій конфігурації

Оглядова панель

Якщо встановлено прозору оглядову панель, перевірте її на тріщини, ненадійне кріплення, серйозні подряпини або пошкодження під час встановлення.

Полиці

• Правильна кількість полиць
• Правильне розташування полиць
• Надійні опори полиць
• Немає видимих деформацій
• За потреби підтверджено допустиме навантаження

Додаткове обладнання для контролю умов середовища

Якщо замовлено вентиляцію, осушення або обладнання для контролю температури, переконайтеся, що компоненти, вимоги до електроживлення та функції керування відповідають затвердженій специфікації.

Регулярний огляд і технічне обслуговування шафи

• Підтримуйте чистоту всередині шафи
• Видаляйте пил, оливу та хімічні забруднення
• Не перевантажуйте полиці
• Регулярно перевіряйте дверцята, петлі та замки
• Стежте, щоб маркування обладнання було розбірливим
• Перевіряйте оглядову панель, якщо її встановлено
• Не допускайте блокування вентиляційних отворів
• Перевіряйте додаткові компоненти осушення або контролю температури відповідно до їхніх інструкцій
• Не допускайте пошкодження ЗІЗ важкими інструментами
• Переглядайте розташування на полицях у разі зміни переліку обладнання
• Вилучайте пошкоджене електрозахисне обладнання зі звичайного місця зберігання та обслуговуйте його відповідно до застосовної процедури

Контрольний список для приймання шафи для електрозахисного обладнання

Перевірки JINPOWER перед відвантаженням

Для замовлень енергетичних підприємств, EPC-підрядників, промислових підприємств і дистриб’юторів під час передвідвантажувальної інспекції перевіряють, чи відповідає фактична шафа затвердженій конфігурації замовлення.

• Загальні розміри шафи
• Конструкція шафи
• Вирівнювання дверцят
• Оглядова панель, якщо передбачена
• Стан петель
• Робота замка
• Внутрішнє розташування полиць
• Стан опор полиць
• Якість покриття
• Конструкція системи вентиляції
• Додаткове обладнання для контролю умов середовища, якщо замовлено
• Додаткові компоненти RFID / інтелектуального управління, якщо замовлено
• Маркування виробу та проєкту
• Кількість
• Пакування
• Необхідна технічна документація

Якщо для проєкту потрібні спеціальні випробування на навантаження, випробування корпусу, перевірка стійкості до зовнішніх факторів або інспекція третьою стороною, ці вимоги слід визначити до початку виробництва.

OEM-виробництво та конфігурація для проєкту

JINPOWER підтримує постачання для окремих проєктів і оптові поставки енергетичним підприємствам, підстанціям, EPC-підрядникам, промисловим електрооб’єктам і дистриб’юторам електрозахисного обладнання.

Залежно від обраної конструкції шафи можна обговорити:

• Розмір шафи
• Кількість полиць
• Відстань між полицями
• Внутрішнє компонування для зберігання
• Конфігурацію оглядової панелі
• Конфігурацію замка
• Вентиляцію
• Додаткове осушення
• Додатковий контроль температури
• Додаткове RFID / інтелектуальне управління
• Колір шафи
• Маркування категорій обладнання
• Ідентифікацію проєкту
• Логотип / фірмове оформлення
• Пакування
• Технічну документацію

Косметична індивідуалізація не змінює вантажопідйомність шафи, ступінь захисту IP чи стійкість до зовнішніх впливів. Будь-які вимоги до технічних характеристик необхідно підтвердити фактичною конструкцією виробу та супровідною документацією.

Як шафа вписується в систему електробезпеки?

Шафа призначена для зберігання та управління електрозахисним обладнанням. Вона не замінює огляд, випробування чи правильне використання обладнання, що зберігається всередині.

До суміжних категорій продукції JINPOWER належатьШафи для інструментів електробезпеки,ЗІЗ для електробезпеки,Покажчики напругитаОбладнання для заземлення.

Чому варто вибрати шафи JINPOWER для електрозахисного обладнання?

Розроблені з урахуванням електрозахисного обладнання

JINPOWER постачає електрозахисні ЗІЗ, покажчики напруги, обладнання для заземлення, ізольовані оперативні інструменти та інші захисні вироби для енергетики, що дає змогу розробляти компонування шафи з урахуванням обладнання, яке фактично зберігатиметься всередині.

Орієнтовані на щоденне управління обладнанням

Стандартна шафа призначена для регулярного зберігання, огляду та видавання електрозахисного обладнання, а не для зберігання важких промислових інструментів.

Чіткий вибір між стандартною та посиленою моделями

Для звичайного зберігання ЗІЗ та інструментів безпеки стандартна шафа є простим рішенням. Якщо проєкт передбачає важчі комплекти заземлення, великі затискачі або підвищені вимоги до навантаження, окремо можна розглянути посилену шафу.

Додаткові функції для контролю умов середовища та управління доступом

Для проєктів, що потребують вентиляції, осушення, контролю температури або інтелектуального управління доступом, ці функції можна обговорити як окремі конфігурації, а не вважати стандартними для кожної шафи.

Документація проєкту

Для тендерів енергетичних підприємств і EPC-проєктів розміри шафи, внутрішнє компонування, маркування, технічні вимоги та необхідну документацію можна узгодити до затвердження замовлення.

Що вказати у запиті цінової пропозиції (RFQ)?

Поширені запитання

Для чого використовується шафа для електрозахисного обладнання?

Вона використовується для централізованого зберігання та управління електрозахисними ЗІЗ, покажчиками напруги, обладнанням для заземлення, ізольованими інструментами та іншим захисним обладнанням на підстанціях, в електрощитових і ремонтних приміщеннях.

Яке обладнання можна зберігати в шафі?

Типове обладнання включає діелектричні рукавиці, чоботи, каски, покажчики напруги, окреме обладнання для заземлення, ізольовані інструменти та інші електрозахисні ЗІЗ. Придатність залежить від розмірів шафи, розташування полиць і вантажопідйомності.

Чи можна зберігати в шафі штанги для роботи під напругою?

Лише якщо розміри шафи та внутрішнє розташування опор підходять для обраної штанги для роботи під напругою або оперативної штанги. Довгі нерозбірні штанги не слід згинати чи силоміць уміщати в шафу невідповідного розміру.

Чи можна зберігати в ній переносні комплекти заземлення?

Так, якщо розміри та підтверджене допустиме навантаження на полиці є відповідними. Для більших або важчих комплектів заземлення може краще підійти посилена шафа для електрозахисного обладнання.

Чи регулюються полиці?

Розташування полиць залежить від обраної конфігурації шафи. Якщо потрібні регульовані полиці, зазначте цю вимогу в запиті цінової пропозиції (RFQ) та затвердьте остаточне розташування полиць у кресленні.

Чи кожна шафа оснащена осушенням або контролем температури?

Ні. Функції вентиляції, осушення та контролю температури залежать від обраної шафи та вимог проєкту. Якщо їх окремо не підтверджено, їх слід вважати додатковими функціями.

Чи кожна шафа має систему управління RFID?

Ні. У стандартних шафах може використовуватися звичайне зберігання під замком. Якщо потрібні ідентифікація RFID, інтелектуальне керування доступом і облік видавання / повернення, їх слід зазначити окремо.

Чи має шафа ступінь захисту IP54?

Не слід вважати, що кожна шафа має ступінь захисту IP54. Якщо потрібен певний ступінь захисту IP, його слід зазначити на етапі запиту цінової пропозиції (RFQ) та перевірити за документацією саме тієї конфігурації, що постачається.

Чи є ця шафа електроізоляційною?

Не слід робити узагальнених тверджень. Це шафа для зберігання електроізоляційного та захисного обладнання. Вироби, що зберігаються всередині, можуть мати електроізоляційні властивості, але це не робить саму шафу електроізоляційною оболонкою.

Чим відрізняються стандартна та посилена шафи?

Стандартна шафа для електрозахисного обладнання призначена для звичайного зберігання ЗІЗ, покажчиків та стандартних інструментів безпеки. Посилена шафа призначена для більших наборів інструментів, важчого обладнання та проєктів, у яких потрібно приділити більше уваги навантаженню на полиці й розподілу навантаження.

Чи може JINPOWER виготовити шафу на замовлення?

Розміри шафи, розташування полиць, конфігурацію оглядової панелі, замки, маркування, логотип, вентиляцію та додаткові функції для контролю умов середовища чи інтелектуального управління можна обговорити відповідно до конструкції обраної шафи та вимог проєкту.

Запитайте про характеристики та ціни на шафи для електрозахисного обладнання

Якщо ви шукаєте шафи для електрозахисного обладнання для підстанцій, електрощитових, ремонтних об’єктів енергетичних підприємств, промислових електрооб’єктів або EPC-проєктів, надішліть JINPOWER фактичний перелік обладнання замість загального запиту на «шафу для інструментів безпеки».

Вкажіть типи обладнання, кількість, приблизні розміри й вагу, необхідний розмір шафи, конфігурацію полиць, вимоги до замикання, умови експлуатації, потребу в додатковому осушенні чи інтелектуальному управлінні, кількість шаф і необхідну технічну документацію.

Після цього JINPOWER зможе підтвердити відповідну конфігурацію стандартної шафи для електрозахисного обладнання та визначити, чи варто для проєкту обрати посилену шафу до підготовки цінової пропозиції та затвердження проєкту.
