Destaques do produto

• Armazenamento centralizado de EPIs elétricos e ferramentas de segurança
• Adequado para luvas isolantes, botas, detectores de tensão, equipamentos de aterramento e ferramentas isoladas selecionadas
• Configuração interna com várias prateleiras
• Área de visualização frontal disponível conforme a configuração do armário
• Armário com fechadura para armazenamento controlado de equipamentos
• Ajuda a separar os equipamentos de segurança elétrica das ferramentas gerais de manutenção
• Facilita a identificação dos equipamentos, a inspeção diária e o controle de inventário
• Ventilação disponível conforme a configuração do armário
• Funções opcionais de desumidificação, controle de temperatura ou gerenciamento inteligente, conforme o sistema selecionado
• Adequado para subestações, salas elétricas, oficinas de concessionárias e instalações elétricas industriais

Especificações técnicas resumidas

As dimensões exatas do armário, a espessura do material, o número de prateleiras, a carga suportada por prateleira, o peso do armário, o material da janela de visualização e o grau de proteção ambiental devem ser confirmados na ficha técnica e no desenho aprovado do modelo selecionado.

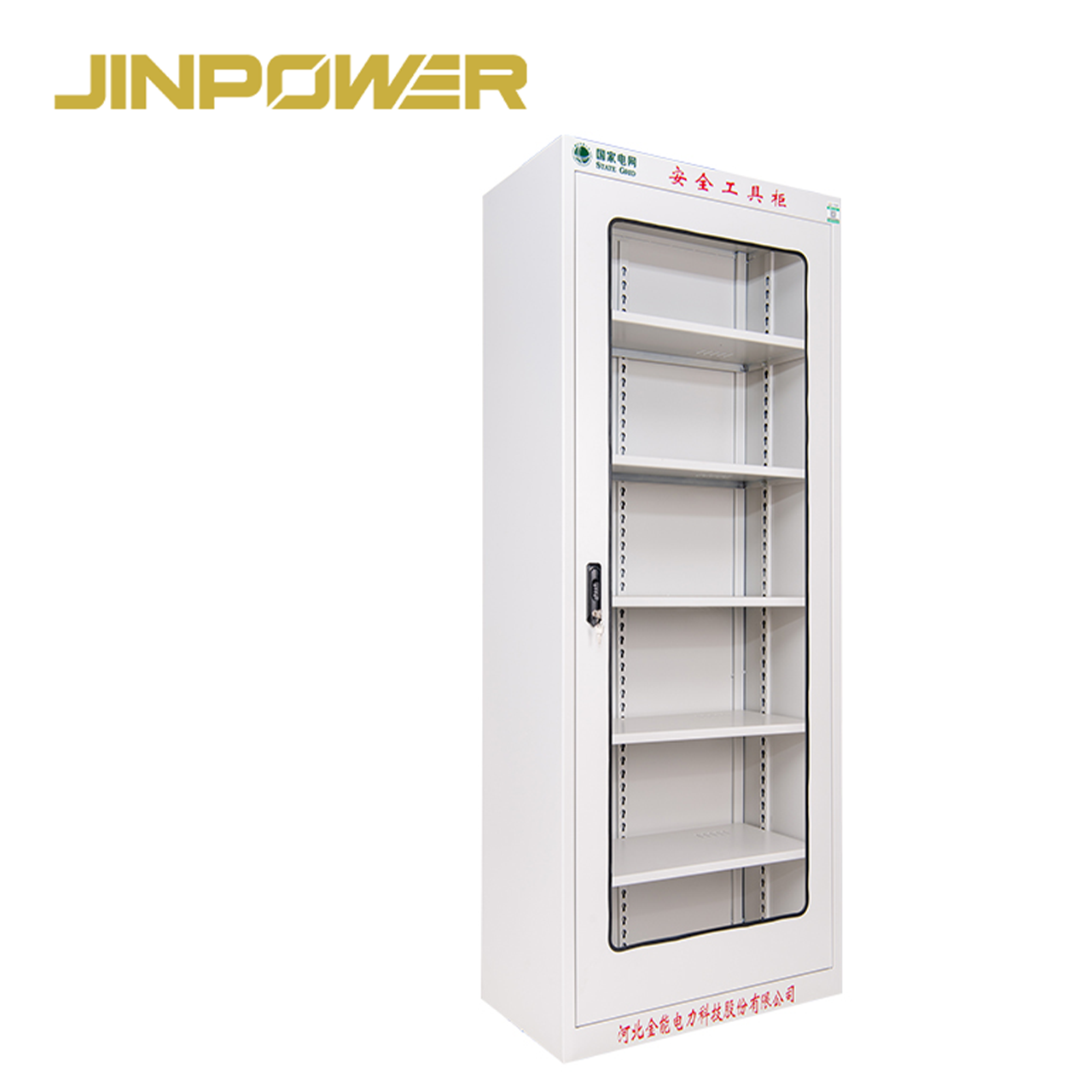

Configuração padrão típica do armário

O armário padrão para equipamentos de segurança elétrica foi projetado principalmente para organizar no dia a dia EPIs, equipamentos de teste e ferramentas gerais de segurança elétrica, e não equipamentos de manutenção muito pesados.

A quantidade e o espaçamento das prateleiras, bem como a disposição do armazenamento, dependem do armário selecionado. As dimensões finais e o layout interno devem ser aprovados antes da produção.

Guia rápido de seleção

O que é um armário para equipamentos de segurança elétrica?

Um armário para equipamentos de segurança elétrica é um armário de armazenamento dedicado à organização de EPIs elétricos, equipamentos de detecção de tensão, equipamentos de aterramento e ferramentas isoladas em um local controlado e claramente identificado.

Seu valor não se limita a ter portas e prateleiras.

Um armário dedicado ajuda as equipes elétricas a:

• Manter os equipamentos de segurança separados das ferramentas gerais
• Organizar diferentes categorias de equipamentos
• Identificar mais facilmente equipamentos faltantes
• Melhorar a preparação para inspeções diárias
• Reduzir o empilhamento descontrolado e o armazenamento no chão
• Apoiar o controle de retirada e devolução
• Proteger os equipamentos armazenados contra danos físicos e contaminação desnecessários
• Facilitar a auditoria e o gerenciamento da área de equipamentos de segurança

Assim, para subestações e instalações de manutenção elétrica, o armário pode fazer parte do processo de gerenciamento de equipamentos, em vez de servir apenas como mobiliário de armazenamento geral.

Quais equipamentos de segurança elétrica podem ser armazenados no interior?

A lista real de equipamentos deve sempre ser verificada em relação às dimensões internas, à configuração das prateleiras e à capacidade de carga do armário selecionado.

Os equipamentos típicos podem incluir:

• Luvas isolantes elétricas
• Botas isolantes elétricas
• Capacetes de segurança e EPIs elétricos
• Detectores de tensão
• Ferramentas manuais isoladas selecionadas
• Equipamentos portáteis de aterramento
• Grampos de aterramento e acessórios
• Instrumentos de teste
• Cinturões de segurança, quando o método de armazenamento for adequado
• Acessórios de manutenção
• Bastões de manobra selecionados, quando as dimensões e a configuração dos suportes forem adequadas
• Mantas de borracha isolante, quando as dimensões e o método de armazenamento forem adequados

Os bastões de manobra exigem atenção especial

Bastões de manobra longos e hastes isolantes de operação fixas não devem ser colocados automaticamente em um armário padrão.

Antes de fazer o pedido, verifique:

• O comprimento da haste recolhida ou fixa
• A altura interna do armário
• A orientação de armazenamento necessária
• Os pontos de apoio
• O risco de curvatura ou danos à superfície

Não dobre nem force uma haste isolante de operação para colocá-la em um armário pequeno demais.

As mantas isolantes também exigem o método de armazenamento correto

As mantas de borracha isolante elétrica podem variar significativamente em largura, espessura e comprimento quando enroladas.

Se as mantas fizerem parte do plano de armazenamento do armário, confirme se o projeto exige armazenamento enrolado, plano ou outro método aprovado e certifique-se de que as dimensões do armário sejam adequadas.

Armário padrão vs. armário reforçado para equipamentos de segurança elétrica

Os dois tipos de armário atendem a prioridades de armazenamento diferentes.

Se o projeto incluir equipamentos de aterramento mais pesados, grampos grandes ou conjuntos maiores de ferramentas de manutenção, consulte nosso Armário reforçado para equipamentos de segurança elétrica.

Por que o armazenamento dedicado é importante

Equipamentos de segurança elétrica não são ferramentas comuns de oficina.

Luvas isolantes, detectores de tensão, equipamentos de aterramento e outras ferramentas de proteção podem exigir inspeção de rotina, armazenamento controlado e identificação clara antes do uso.

Quando todos esses itens são misturados às ferramentas gerais, podem surgir vários problemas práticos:

• É mais difícil localizar os equipamentos
• É mais fácil deixar passar o estado da inspeção
• É mais difícil identificar ferramentas faltantes
• Equipamentos delicados podem ser danificados por ferramentas mais pesadas
• Os EPIs podem ser contaminados
• Diferentes categorias de equipamentos acabam misturadas
• Os trabalhadores gastam mais tempo se preparando para o trabalho elétrico

Um armário dedicado oferece aos equipamentos de segurança elétrica um local de armazenamento claramente definido e favorece rotinas mais consistentes de gerenciamento de equipamentos.

Armazenamento visível para inspeções mais rápidas

Quando o armário selecionado inclui um painel frontal de visualização, a equipe pode verificar rapidamente a ocupação geral do armário e a organização das ferramentas antes de abrir a porta.

Isso pode ser útil quando as equipes precisam confirmar se:

• Os EPIs necessários estão disponíveis
• Os detectores de tensão estão na área de armazenamento designada
• Os equipamentos foram devolvidos após o trabalho
• Uma prateleira está visivelmente sobrecarregada
• Há equipamentos importantes faltando em seus locais habituais

O material do painel de visualização deve ser confirmado na especificação do armário selecionado, em vez de presumir que seja vidro, acrílico ou policarbonato.

Armazenamento organizado para agilizar inspeções e retirada de ferramentas

Um bom armário para equipamentos de segurança elétrica deve favorecer uma sequência simples de gerenciamento de equipamentos:

Identificar → Inspecionar → Entregar → Usar → Devolver → Verificar novamente

O layout interno pode ser dividido em zonas práticas de armazenamento.

O plano exato de setorização deve se basear na lista real de equipamentos do projeto, em vez de repetir a mesma disposição de prateleiras em todos os armários.

Por que as condições de armazenamento são importantes para os EPIs elétricos

Alguns equipamentos de proteção elétrica podem se deteriorar quando expostos a condições de armazenamento inadequadas.

Entre os fatores que podem precisar de controle estão:

• Umidade excessiva
• Temperaturas extremas
• Exposição prolongada à luz
• Ozônio
• Óleos e produtos químicos
• Contaminação condutiva
• Danos mecânicos
• Empilhamento ou compressão inadequados

Um armário dedicado pode ajudar a proporcionar um ambiente de armazenamento mais limpo e controlado, mas não substitui os requisitos de armazenamento, inspeção ou ensaios periódicos aplicáveis a cada produto de segurança elétrica.

Por exemplo, as luvas isolantes ainda devem ser armazenadas e gerenciadas de acordo com a norma, o regulamento e as instruções do fabricante aplicáveis, mesmo quando guardadas em um armário dedicado para equipamentos de segurança elétrica.

Ventilação e controle ambiental opcional

Ventilação

A ventilação pode ajudar a promover a circulação de ar dentro do armário e reduzir a estagnação do ar durante o armazenamento.

O projeto exato de ventilação deve ser confirmado conforme a configuração selecionada do armário.

Desumidificação opcional

Se a sala elétrica ou a subestação estiver em um ambiente com alta umidade, pode-se discutir a desumidificação opcional de acordo com o sistema de armário selecionado e os requisitos do projeto.

Se o projeto exigir controle ativo da umidade, informe a faixa de umidade necessária, a alimentação elétrica, o método de controle e os requisitos de alarme durante a etapa de solicitação de cotação (RFQ).

Controle de temperatura opcional

As funções de controle de temperatura também devem ser consideradas configurações opcionais do projeto, e não presumidas como padrão em todos os armários.

Quando houver necessidade de aquecimento ou gerenciamento de temperatura, confirme a alimentação elétrica, a potência nominal, o controlador, a faixa de ajuste e o ambiente de armazenamento previsto antes da produção.

Não considere o controle ambiental um substituto dos cuidados com os equipamentos

A ventilação, o aquecimento ou a desumidificação podem contribuir para melhores condições de armazenamento, mas não garantem automaticamente o estado nem a conformidade dos equipamentos armazenados.

Os requisitos de inspeção, limpeza, ensaios elétricos e substituição continuam aplicáveis a cada equipamento de segurança.

Fechadura e gerenciamento inteligente opcional

Para o armazenamento padrão de equipamentos de segurança elétrica, um armário com fechadura pode ajudar a manter os equipamentos em um local designado e reduzir o acesso descontrolado.

Projetos básicos podem precisar apenas de uma fechadura mecânica convencional.

Quando uma concessionária ou instalação de manutenção exige funções mais avançadas de gerenciamento de ferramentas, os sistemas opcionais podem incluir:

• Identificação de equipamentos por RFID
• Acesso de usuários autorizados
• Registros de retirada/devolução de ferramentas
• Status do inventário
• Rastreabilidade dos equipamentos
• Gerenciamento inteligente do armário

RFID e gerenciamento inteligente devem ser considerados configurações opcionais independentes, quando disponíveis. Não são recursos padrão de todos os armários para equipamentos de segurança elétrica.

Como selecionar o tamanho certo do armário

1. Prepare a lista de equipamentos

Comece listando todos os equipamentos que precisam ser armazenados, em vez de solicitar um armário com base apenas nas dimensões externas.

Inclua:

• Tipo de equipamento
• Quantidade
• Dimensões aproximadas
• Peso aproximado
• Dimensões do estojo de armazenamento, quando aplicável
• Frequência de uso do equipamento

2. Verifique o item de maior tamanho

Um estojo grande para detector, um conjunto de aterramento ou uma ferramenta de operação pode determinar o espaçamento mínimo entre prateleiras ou a altura do armário.

3. Avalie o espaçamento entre prateleiras

Ter mais prateleiras não significa automaticamente um armazenamento melhor.

O espaçamento entre as prateleiras deve corresponder à altura real das caixas de EPIs, dos estojos de detectores, das botas e de outros equipamentos.

4. Verifique a carga das prateleiras

Equipamentos portáteis de aterramento e outros itens mais pesados só devem ser colocados em prateleiras cuja capacidade de carga adequada tenha sido confirmada.

Se o projeto envolver muitos conjuntos pesados de aterramento, considere o Armário reforçado para equipamentos de segurança elétrica.

5. Reserve uma capacidade adicional razoável

Um armário projetado sem capacidade adicional pode ficar sobrecarregado quando novos EPIs ou ferramentas elétricas forem acrescentados posteriormente.

Em projetos de concessionárias ou industriais de longo prazo, reserve espaço razoável para armazenamento futuro sem tornar o armário desnecessariamente grande.

Principais aplicações

Subestações

As subestações podem usar armários dedicados para armazenar detectores de tensão, equipamentos de aterramento, EPIs isolantes e ferramentas de operação em uma área designada para equipamentos de segurança.

Isso pode tornar mais sistemáticas as inspeções antes do trabalho e a retirada dos equipamentos.

Salas de distribuição de energia

Salas elétricas e instalações de distribuição podem usar o armário para manter os equipamentos de segurança elétrica separados dos materiais gerais de manutenção.

Oficinas de manutenção de concessionárias

As equipes de manutenção de concessionárias podem organizar EPIs, detectores de tensão, ferramentas isoladas e determinados equipamentos de aterramento antes de entregá-los às equipes de campo.

Instalações elétricas industriais

Fábricas, minas, unidades de produção e outras instalações industriais de energia podem precisar de armários dedicados para EPIs de manutenção elétrica e ferramentas de segurança.

Equipes de teste e comissionamento

As equipes de teste costumam usar detectores de tensão, instrumentos de teste, EPIs e acessórios de aterramento, que se beneficiam de um armazenamento claramente separado antes e depois do trabalho em campo.

Instalações de energia renovável

Instalações de manutenção solar, eólica e BESS também podem usar armários para equipamentos de segurança elétrica para organizar EPIs, detectores, equipamentos de aterramento e ferramentas de manutenção elétrica.

Apoio ao gerenciamento de equipamentos de segurança elétrica

O armário não deve ser descrito como “em conformidade com as normas de segurança do setor elétrico” sem identificar um requisito aplicável específico.

Sua função prática é apoiar um melhor gerenciamento de equipamentos por meio de:

• Armazenamento dedicado
• Categorização clara dos equipamentos
• Preparação para inspeções diárias
• Identificação de ferramentas
• Controle de acesso
• Procedimentos de retirada e devolução
• Rastreabilidade dos equipamentos, quando necessária
• Condições de armazenamento mais limpas e organizadas

Qualquer declaração de conformidade específica do projeto deve se basear no projeto real do armário, nos documentos de teste e na especificação aplicável ao projeto.

O que este armário não é

O armário armazena equipamentos isolantes elétricos. Isso não significa que ele próprio deva ser descrito como um armário eletricamente isolante.

Grau IP e proteção ambiental

Não presuma um grau IP específico apenas porque o armário é usado em uma instalação elétrica.

Se um projeto exigir:

• IP54
• Proteção contra poeira
• Proteção contra água
• Instalação ao ar livre
• Resistência à corrosão
• Ensaios ambientais específicos

informe os requisitos durante a etapa de RFQ para que a estrutura do armário selecionado e a documentação de suporte possam ser analisadas.

Um grau IP só deve ser declarado quando houver evidências de suporte adequadas para a configuração realmente fornecida.

O que deve ser verificado antes de colocar o armário em serviço?

Corpo do armário

• Sem deformações graves
• Acabamento superficial completo
• Base estável
• Armário em conformidade com o desenho aprovado

Porta e fechadura

• A porta abre e fecha corretamente
• As dobradiças estão firmes
• A fechadura funciona corretamente
• As chaves ou o método de acesso correspondem à configuração aprovada

Painel de visualização

Quando houver um painel transparente de visualização, verifique se há rachaduras, fixações soltas, riscos graves ou danos de instalação.

Prateleiras

• Quantidade correta de prateleiras
• Posicionamento correto das prateleiras
• Suportes das prateleiras firmes
• Sem deformações visíveis
• Limites de carga confirmados, quando especificados

Equipamentos opcionais de controle ambiental

Quando forem solicitados equipamentos de ventilação, desumidificação ou controle de temperatura, confirme se os componentes, os requisitos de alimentação elétrica e as funções de controle correspondem à especificação aprovada.

Inspeção e manutenção de rotina do armário

• Mantenha o interior do armário limpo
• Remova poeira, óleo e contaminação química
• Não sobrecarregue as prateleiras
• Verifique regularmente portas, dobradiças e fechaduras
• Mantenha as etiquetas dos equipamentos legíveis
• Inspecione o painel de visualização, quando instalado
• Mantenha desobstruídas as aberturas de ventilação
• Verifique os componentes opcionais de desumidificação ou controle de temperatura conforme as instruções
• Não permita que ferramentas pesadas danifiquem os EPIs armazenados
• Revise a organização das prateleiras quando o inventário de equipamentos mudar
• Retire os equipamentos de segurança elétrica danificados do armazenamento normal e proceda conforme o procedimento aplicável

Lista de verificação de aceitação do comprador do armário para equipamentos de segurança elétrica

Inspeções pré-embarque da JINPOWER

Para pedidos de concessionárias, EPC, indústrias e distribuidores, a inspeção pré-embarque concentra-se em garantir que o armário real corresponda à configuração aprovada do pedido.

• Dimensões gerais do armário
• Estrutura do armário
• Alinhamento da porta
• Painel de visualização, quando incluído
• Condição das dobradiças
• Funcionamento da fechadura
• Layout das prateleiras internas
• Condição dos suportes das prateleiras
• Acabamento superficial
• Estrutura de ventilação
• Equipamentos opcionais de controle ambiental, quando solicitados
• Componentes opcionais RFID/gerenciamento inteligente, quando solicitados
• Etiquetas do produto e do projeto
• Quantidade
• Embalagem
• Documentação técnica necessária

Se o projeto exigir ensaios específicos de carga, ensaios do invólucro, verificação ambiental ou inspeção por terceiros, esses requisitos devem ser definidos antes da produção.

OEM e configuração do projeto

A JINPOWER oferece fornecimento para projetos e em grandes volumes a concessionárias, subestações, empreiteiras EPC, instalações elétricas industriais e distribuidores de equipamentos de segurança elétrica.

Conforme a estrutura do armário selecionado, as discussões sobre o projeto podem incluir:

• Tamanho do armário
• Quantidade de prateleiras
• Espaçamento entre prateleiras
• Layout interno de armazenamento
• Configuração do painel de visualização
• Configuração da fechadura
• Ventilação
• Desumidificação opcional
• Controle de temperatura opcional
• RFID/gerenciamento inteligente opcional
• Cor do armário
• Etiquetas de categorias de equipamentos
• Identificação do projeto
• Logotipo/marca
• Embalagem
• Documentação técnica

A personalização estética não altera a capacidade de carga, o grau IP nem o desempenho ambiental do armário. Qualquer requisito de desempenho técnico deve ser confirmado pelo projeto real do produto e pela documentação de suporte.

Como o armário se integra a um sistema de segurança elétrica?

O armário apoia o armazenamento e o gerenciamento de equipamentos de segurança elétrica. Ele não substitui a inspeção, os ensaios nem o uso correto dos equipamentos armazenados em seu interior.

As categorias de produtos relacionados da JINPOWER incluem Armários para ferramentas de segurança elétrica, EPIs de segurança elétrica, Detectores de tensão e Equipamentos de aterramento.

Por que escolher os armários para equipamentos de segurança elétrica da JINPOWER?

Projetados para equipamentos de segurança elétrica

A JINPOWER fornece EPIs elétricos, detectores de tensão, equipamentos de aterramento, ferramentas isoladas de operação e outros produtos de segurança para concessionárias, permitindo que o layout do armário seja planejado de acordo com os equipamentos que serão armazenados.

Foco no gerenciamento diário dos equipamentos

O armário padrão destina-se ao armazenamento, à inspeção e à retirada regulares de equipamentos de segurança elétrica, e não ao armazenamento de ferramentas industriais pesadas.

Seleção clara entre padrão e reforçado

Para o armazenamento normal de EPIs e ferramentas de segurança, o armário padrão oferece uma solução simples. Quando o projeto envolver conjuntos de aterramento mais pesados, grampos grandes ou requisitos de carga maiores, um armário reforçado pode ser avaliado separadamente.

Controle ambiental e gerenciamento de acesso opcionais

Os projetos que exigem ventilação, desumidificação, controle de temperatura ou gerenciamento inteligente de acesso podem incluir essas funções como configurações independentes, em vez de presumir que sejam padrão em todos os armários.

Documentação do projeto

Para licitações de concessionárias e projetos EPC, as dimensões do armário, o layout interno, as etiquetas, os requisitos técnicos e a documentação necessária podem ser confirmados antes da aprovação do pedido.

O que incluir na sua solicitação de cotação (RFQ)?

Perguntas frequentes

Para que serve um armário para equipamentos de segurança elétrica?

É utilizado para o armazenamento centralizado e o gerenciamento de EPIs elétricos, detectores de tensão, equipamentos de aterramento, ferramentas isoladas e outros equipamentos de segurança em subestações, salas elétricas e instalações de manutenção.

Quais equipamentos podem ser armazenados no armário?

Os equipamentos típicos incluem luvas isolantes, botas, capacetes, detectores de tensão, determinados equipamentos de aterramento, ferramentas isoladas e outros EPIs elétricos. A adequação depende das dimensões do armário, do layout das prateleiras e da capacidade de carga.

O armário pode armazenar bastões de manobra?

Somente quando as dimensões do armário e a disposição dos suportes internos forem adequadas ao bastão de manobra ou à haste de operação selecionada. Hastes fixas longas não devem ser dobradas nem forçadas para dentro de um armário inadequado.

Ele pode armazenar conjuntos portáteis de aterramento?

Sim, desde que as dimensões e a carga confirmada das prateleiras sejam adequadas. Para conjuntos de aterramento maiores ou mais pesados, pode ser mais adequado um armário reforçado para equipamentos de segurança elétrica.

As prateleiras são ajustáveis?

A disposição das prateleiras depende da configuração selecionada do armário. Se forem necessárias prateleiras ajustáveis, inclua esse requisito na RFQ e confirme o layout final das prateleiras no desenho aprovado.

Todos os armários incluem desumidificação ou controle de temperatura?

Não. A ventilação, a desumidificação e o controle de temperatura dependem do armário selecionado e dos requisitos do projeto. Essas funções devem ser consideradas opcionais, a menos que sejam confirmadas especificamente.

Todos os armários incluem gerenciamento RFID?

Não. Os armários padrão podem usar armazenamento convencional com fechadura. A identificação por RFID, o acesso inteligente e o gerenciamento de retirada/devolução devem ser especificados separadamente quando essas funções forem necessárias.

O armário tem grau IP54?

Não presuma que todos os armários tenham grau IP54. Se for necessário um grau IP específico, ele deve ser indicado durante a etapa de RFQ e verificado na documentação da configuração exata fornecida.

Este armário é eletricamente isolante?

Não se deve fazer uma afirmação geral nesse sentido. Trata-se de um armário para armazenar equipamentos isolantes e de segurança elétrica. Os produtos armazenados podem fornecer isolamento elétrico, mas isso não torna o próprio armário um invólucro eletricamente isolante.

Qual é a diferença entre os armários padrão e reforçado?

O armário padrão para equipamentos de segurança elétrica prioriza o armazenamento de rotina de EPIs, detectores e ferramentas gerais de segurança. O armário reforçado destina-se a conjuntos maiores de ferramentas, equipamentos mais pesados e projetos que exigem atenção especial à carga e à distribuição de carga das prateleiras.

A JINPOWER pode personalizar o armário?

As dimensões do armário, o layout das prateleiras, a configuração do painel de visualização, o sistema de fechadura, a etiquetagem, o logotipo, a ventilação e as funções opcionais de controle ambiental ou gerenciamento inteligente podem ser discutidos conforme o projeto selecionado do armário e os requisitos do projeto.

Solicite informações e preços do armário para equipamentos de segurança elétrica

Se estiver adquirindo armários para equipamentos de segurança elétrica para subestações, salas elétricas, instalações de manutenção de concessionárias, locais industriais com instalações elétricas ou projetos EPC, envie à JINPOWER a lista real de equipamentos, em vez de solicitar apenas um “armário para ferramentas de segurança”.

Informe os tipos de equipamentos, as quantidades, as dimensões e os pesos aproximados, o tamanho necessário do armário, a configuração das prateleiras, os requisitos de fechadura, o ambiente de operação, os requisitos opcionais de desumidificação ou gerenciamento inteligente, a quantidade e os documentos técnicos necessários.

Com essas informações, a JINPOWER poderá confirmar uma configuração adequada de armário padrão para equipamentos de segurança elétrica e determinar se o projeto deve usar um armário reforçado antes da cotação e da aprovação do projeto.
