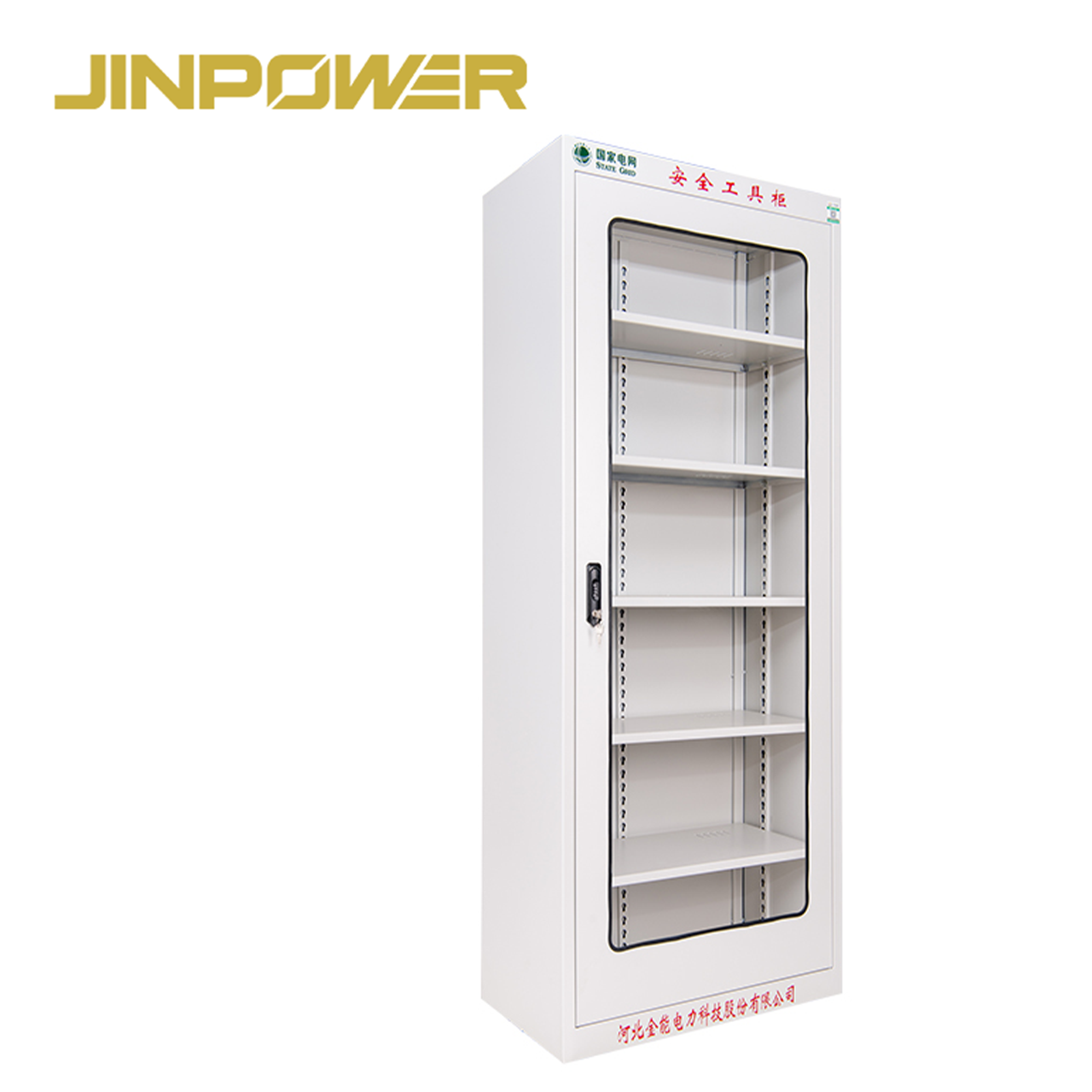

製品の特長

• 電気用PPEおよび安全工具を一元保管
• 絶縁手袋、絶縁ブーツ、検電器、接地器具および一部の絶縁工具の保管に適しています
• 内部は複数の棚を備えた収納構成
• キャビネットの構成に応じて、前面に確認窓を設置可能
• 機器を管理して保管できる施錠式キャビネット設計
• 電気安全機器を一般保守工具と分けて保管できます
• 機器の識別、日常点検、在庫管理をサポート
• キャビネットの構成に応じて換気に対応
• 選択するシステムに応じて、除湿、温度管理、インテリジェント管理機能をオプションで追加可能
• 変電所、電気室、電力会社の作業場、産業用電気設備に適しています

主な技術仕様

キャビネットの正確な寸法、材料の厚さ、棚の数、棚の耐荷重、キャビネット重量、確認窓の材質、環境保護等級は、選定モデルの技術データシートおよび承認図面でご確認ください。

標準キャビネットの一般的な構成

標準電気安全機器キャビネットは、非常に重い保守機器ではなく、PPE、試験機器、一般的な電気安全工具の日常的な整理・保管を主な目的として設計されています。

棚の正確な数、間隔、収納配置は、選定するキャビネットによって異なります。製造前に最終寸法と内部レイアウトをご承認ください。

簡単な選定ガイド

電気安全機器キャビネットとは？

電気安全機器キャビネットは、電気用PPE、検電器、接地器具、絶縁工具を、管理された明確に識別できる場所に整理して保管するための専用キャビネットです。

その価値は、単に扉と棚が付いていることだけではありません。

専用キャビネットを使用すると、電気作業チームは次のことができます。

• 安全機器を一般工具と分けて保管する
• 機器を種類別に整理する
• 不足している機器をより簡単に把握する
• 日常点検に備えやすくする
• 無秩序な積み重ねや床置きを減らす
• 貸出・返却管理をサポートする
• 保管機器への不要な物理的損傷や汚染を防ぐ
• 安全機器エリアの監査と管理を容易にする

そのため、変電所や電気保守施設では、このキャビネットは一般的な収納家具としてだけでなく、機器管理プロセスの一部としても活用できます。

内部に保管できる電気安全機器

実際に保管する機器のリストは、必ず選定したキャビネットの内部寸法、棚の構成、耐荷重と照合してください。

一般的な保管品は次のとおりです。

• 電気用絶縁手袋
• 電気用絶縁ブーツ
• 安全ヘルメットおよび電気用PPE
• 検電器
• 一部の絶縁手工具
• 携帯用接地器具
• 接地クランプおよび付属品
• 試験器
• 適切な保管方法を確保できる場合の安全帯
• 保守用付属品
• 寸法と支持構成が適合する場合の一部のホットスティック／操作棒
• マットの寸法と保管方法が適合する場合の絶縁ゴムマット

ホットスティックには特別な配慮が必要です

長尺のホットスティックや固定式の絶縁操作棒を、標準キャビネットにそのまま収納できるとは限りません。

注文前に次の点をご確認ください。

• 縮めた状態または固定状態での棒の長さ
• キャビネットの内部高さ
• 必要な保管方向
• 支持箇所
• 曲がりや表面損傷のリスク

小さすぎるキャビネットに絶縁操作棒を曲げて押し込まないでください。

絶縁マットにも適切な保管方法が必要です

電気用絶縁ゴムマットは、幅、厚さ、巻いたときの長さが大きく異なる場合があります。

マットをキャビネットに保管する場合は、巻いた状態、平置き、その他の承認された保管方法のどれが必要かを確認し、キャビネットの寸法が適合することを確かめてください。

標準型キャビネットと高耐荷重型電気安全キャビネット

2種類のキャビネットは、それぞれ異なる保管ニーズを想定しています。

より重い接地器具、大型クランプ、大型の保守工具セットを使用するプロジェクトには、高耐荷重型電気安全機器キャビネットをご覧ください。

専用保管が重要な理由

電気安全機器は、一般的な作業場用工具ではありません。

絶縁手袋、検電器、接地器具などの保護工具は、使用前に定期点検、管理された保管、明確な識別が必要となる場合があります。

これらの品目を一般工具と一緒に保管すると、次のような実務上の問題が発生する可能性があります。

• 機器を見つけにくくなる
• 点検状況を見落としやすくなる
• 工具の不足を把握しにくくなる
• 繊細な機器が重い工具によって損傷するおそれがある
• PPEが汚染されるおそれがある
• 異なる種類の機器が混在する
• 作業員が電気作業の準備により多くの時間を要する

専用キャビネットを使用すれば、電気安全機器の保管場所を明確に定め、より一貫した機器管理の運用を支援できます。

点検を迅速化する可視収納

選定したキャビネットに前面確認窓がある場合、扉を開ける前に、キャビネット内のおおまかな収納状況や工具の整理状態を目視で確認できます。

次の事項を確認する必要がある場合に役立ちます。

• 必要なPPEが揃っているか
• 検電器が指定の保管場所にあるか
• 作業後に機器が返却されているか
• 棚に明らかな過積載がないか
• 重要な機器が通常の置き場所からなくなっていないか

確認窓の材質については、ガラス、アクリル、ポリカーボネートと決めつけず、選定したキャビネットの仕様でご確認ください。

点検と工具の貸出を迅速化する整理収納

適切な電気安全機器キャビネットは、次のようなシンプルな機器管理の流れをサポートします。

識別 → 点検 → 貸出 → 使用 → 返却 → 再確認

内部レイアウトは、用途に応じた収納ゾーンに分けることができます。

ゾーニング計画は、すべてのキャビネットで同じ棚配置を流用するのではなく、実際のプロジェクトで使用する機器リストに基づいて決定してください。

電気用PPEにとって保管条件が重要な理由

一部の電気用保護具は、不適切な保管条件にさらされると劣化することがあります。

管理が必要となる可能性のある要因は次のとおりです。

• 過度の湿度
• 極端な温度
• 長期間の光曝露
• オゾン
• 油や化学物質
• 導電性の汚染物質
• 機械的損傷
• 不適切な積み重ねや圧縮

専用キャビネットは、より清潔で管理された保管環境の実現に役立ちます。ただし、キャビネットを使用しても、個々の電気安全製品に適用される保管、点検、定期試験の要件に代わるものではありません。

たとえば、絶縁手袋を専用の電気安全機器キャビネットに保管していても、適用される規格、規制、メーカーの指示に従って保管・管理する必要があります。

換気とオプションの環境制御

換気

換気はキャビネット内の空気循環を促し、空気が滞留する保管状態の緩和に役立ちます。

具体的な換気設計は、選定したキャビネットの構成でご確認ください。

オプションの除湿

電気室や変電所の湿度が高い場合は、選定したキャビネットシステムとプロジェクト要件に応じて、オプションの除湿機能をご相談いただけます。

能動的な湿度制御が必要な場合は、RFQの段階で必要な湿度範囲、電源、制御方式、アラーム要件をご提示ください。

オプションの温度制御

温度制御機能も、すべてのキャビネットに標準装備されていると考えず、プロジェクトごとのオプション構成として扱ってください。

加熱または温度管理が必要な場合は、製造前に電源、定格電力、コントローラー、設定温度範囲、想定する保管環境をご確認ください。

環境制御は機器の手入れに代わるものではありません

換気、加熱、除湿は保管条件の改善に役立ちますが、保管機器の状態や適合性を自動的に保証するものではありません。

個々の安全機器について、点検、清掃、電気試験、交換の要件は引き続き適用されます。

施錠とオプションのインテリジェント管理

標準的な電気安全機器の保管では、施錠可能なキャビネットにより、機器を指定場所に保管し、管理されていないアクセスを減らすことができます。

基本的なプロジェクトでは、一般的な機械式ロックで十分な場合があります。

電力会社や保守施設でより高度な工具管理機能が必要な場合、次のようなシステムをオプションで追加できます。

• RFID機器識別
• 許可ユーザーのアクセス管理
• 工具の貸出／返却記録
• 在庫状況
• 機器のトレーサビリティ
• インテリジェントキャビネット管理

RFIDおよびインテリジェント管理は、対応する場合に選択できる別個のオプション構成として扱ってください。すべての電気安全機器キャビネットの標準機能ではありません。

適切なキャビネットサイズの選び方

1. 機器リストを作成する

外形寸法だけでキャビネットを選ぶのではなく、まず保管するすべての機器をリストアップしてください。

次の情報を含めてください。

• 機器の種類
• 数量
• おおよその寸法
• おおよその重量
• 該当する場合は収納ケースの寸法
• 機器の使用頻度

2. 最大の品目を確認する

大型の検電器ケース、接地セット、操作工具のいずれかによって、必要な棚間隔やキャビネットの高さが決まる場合があります。

3. 棚間隔を確認する

棚の数が多ければ、必ず収納性が向上するわけではありません。

棚間隔は、PPEの箱、検電器ケース、ブーツ、その他の機器の実際の高さに合わせてください。

4. 棚の耐荷重を確認する

携帯用接地器具やその他の重量物は、耐荷重が十分であることを確認した棚にのみ置いてください。

重量のある接地セットを多数使用するプロジェクトには、高耐荷重型電気安全機器キャビネットをご検討ください。

5. 適度な予備容量を確保する

予備容量のないキャビネットは、後からPPEや電気工具を追加した際に過密になる可能性があります。

電力会社や産業分野の長期プロジェクトでは、キャビネットを不必要に大型化せず、将来の保管に必要なスペースを適度に確保してください。

主な用途

変電所

変電所では、指定された安全機器エリアに検電器、接地器具、絶縁PPE、操作工具を保管するために専用キャビネットを使用できます。

これにより、作業前の点検や機器の取り出しをより体系的に行えます。

配電室

電気室や配電施設では、キャビネットを使用して電気安全機器を一般的な保守用品と分けて保管できます。

電力会社の保守作業場

電力会社の保守チームは、現場作業員に機器を貸し出す前に、PPE、検電器、絶縁工具、一部の接地器具を整理できます。

産業用電気設備

工場、鉱山、製造施設などの産業用電力施設では、電気保守用PPEや安全工具の専用キャビネットが必要となる場合があります。

試験・試運転チーム

試験チームは、現場作業の前後に明確に分けて保管すると便利な検電器、試験器、PPE、接地用付属品をよく使用します。

再生可能エネルギー施設

太陽光、風力、BESSの保守施設でも、PPE、検電器、接地器具、電気保守工具を整理して保管するために、電気安全機器キャビネットを使用できます。

電気安全機器の管理をサポート

具体的に適用される要件を特定せずに、キャビネットが「電力業界の安全規格に適合している」と説明しないでください。

キャビネットは、次のような方法で機器管理の改善をサポートします。

• 専用保管
• 機器の明確な分類
• 日常点検への備え
• 工具の識別
• アクセス管理
• 貸出・返却手順
• 必要に応じた機器のトレーサビリティ
• より清潔で整理された保管環境

プロジェクト固有の適合性を主張する場合は、実際のキャビネット設計、試験書類、適用されるプロジェクト仕様に基づく必要があります。

このキャビネットの用途ではないもの

このキャビネットは電気絶縁機器を保管しますが、そのことを理由にキャビネット自体を電気絶縁キャビネットと説明してはなりません。

IP等級と環境保護

電気施設で使用するからといって、特定のIP等級があると決めつけないでください。

プロジェクトで次の要件が必要な場合は：

• IP54
• 防じん
• 防水
• 屋外設置
• 耐食性
• 特定の環境試験

選定するキャビネット構造と関連書類を確認できるよう、RFQの段階で要件をご提示ください。

IP等級は、実際に納入する構成について適切な裏付け資料がある場合に限り、表示してください。

キャビネットの使用開始前に確認すること

キャビネット本体

• 重大な変形がないこと
• 表面仕上げに不備がないこと
• ベースが安定していること
• キャビネットが承認図面と一致していること

扉とロック

• 扉が正常に開閉すること
• ヒンジが確実に固定されていること
• ロックが正常に動作すること
• 鍵またはアクセス方法が承認済みの構成と一致していること

確認窓

透明な確認窓が取り付けられている場合は、ひび、固定部の緩み、目立つ傷、取り付け時の損傷がないか確認してください。

棚

• 棚の数が正しいこと
• 棚の位置が正しいこと
• 棚受けが確実に固定されていること
• 目視できる変形がないこと
• 指定がある場合は耐荷重が確認されていること

オプションの環境制御機器

換気、除湿、温度制御機器を注文した場合は、部品、電源要件、制御機能が承認済み仕様と一致していることを確認してください。

キャビネットの定期点検と保守

• キャビネット内部を清潔に保つ
• ほこり、油、化学物質による汚染を取り除く
• 棚に過積載しない
• 扉、ヒンジ、ロックを定期的に点検する
• 機器ラベルを読み取れる状態に保つ
• 確認窓がある場合は点検する
• 換気口をふさがない
• 説明書に従ってオプションの除湿機器や温度制御機器を点検する
• 重い工具で保管中のPPEを損傷させない
• 機器在庫に変更があった場合は、棚の配置を見直す
• 損傷した電気安全機器は通常の保管場所から取り出し、適用される手順に従って処置する

電気安全機器キャビネットの購入者向け受入チェックリスト

JINPOWERの出荷前検査

電力会社、EPC、産業分野、販売代理店からの注文では、実際のキャビネットが承認済みの注文構成と一致しているかを中心に、出荷前検査を行います。

• キャビネット全体の寸法
• キャビネット構造
• 扉の位置合わせ
• 付属する場合は確認窓
• ヒンジの状態
• ロックの動作
• 内部の棚配置
• 棚受けの状態
• 表面仕上げ
• 換気構造
• 注文された場合はオプションの環境制御機器
• 注文された場合はオプションのRFID／インテリジェント管理部品
• 製品ラベルおよびプロジェクトラベル
• 数量
• 梱包
• 必要な技術資料

特定の耐荷重試験、筐体試験、環境検証、第三者検査が必要な場合は、製造前に要件を明確にしてください。

OEMおよびプロジェクト構成

JINPOWERは、電力会社、変電所、EPCコントラクター、産業用電気施設、電気安全機器販売代理店向けに、プロジェクト単位および一括供給に対応しています。

選定するキャビネット構造に応じて、次の項目についてご相談いただけます。

• キャビネットサイズ
• 棚の数
• 棚間隔
• 内部収納レイアウト
• 確認窓の構成
• ロックの構成
• 換気
• オプションの除湿
• オプションの温度制御
• オプションのRFID／インテリジェント管理
• キャビネットの色
• 機器分類ラベル
• プロジェクト識別表示
• ロゴ／ブランド表示
• 梱包
• 技術資料

外観上のカスタマイズによって、キャビネットの耐荷重、IP等級、環境性能が変わることはありません。技術性能に関する要件は、実際の製品設計および関連資料によって確認する必要があります。

電気安全システムにおけるキャビネットの役割

このキャビネットは、電気安全機器の保管と管理をサポートします。内部に保管する機器の点検、試験、適切な使用に代わるものではありません。

関連するJINPOWER製品カテゴリーには、電気安全工具キャビネット、電気安全PPE、検電器、接地器具があります。

JINPOWERの電気安全機器キャビネットを選ぶ理由

電気安全機器を考慮した設計

JINPOWERは電気用PPE、検電器、接地器具、絶縁操作工具などの電力関連安全製品を供給しているため、実際に保管する機器を考慮したキャビネットレイアウトを検討できます。

日常的な機器管理を重視

標準キャビネットは、重工業用工具の保管ではなく、電気安全機器の日常的な保管、点検、貸出を目的としています。

標準型と高耐荷重型を明確に選択

一般的なPPEや安全工具の保管には、標準キャビネットがシンプルなソリューションとなります。より重い接地セット、大型クランプ、または高い耐荷重が必要なプロジェクトでは、高耐荷重型キャビネットを別途ご検討いただけます。

オプションの環境管理とアクセス管理

換気、除湿、温度制御、インテリジェントなアクセス管理が必要なプロジェクトでは、これらの機能をすべてのキャビネットの標準装備と考えず、個別の構成としてご相談いただけます。

プロジェクト書類

電力会社の入札やEPCプロジェクトでは、注文承認前にキャビネットの寸法、内部レイアウト、ラベル、技術要件、必要書類を確認できます。

RFQに記載する情報

よくあるご質問

電気安全機器キャビネットは何に使用しますか？

変電所、電気室、保守施設で、電気用PPE、検電器、接地器具、絶縁工具、その他の安全機器を一元保管・管理するために使用します。

キャビネットにはどのような機器を保管できますか？

一般的な保管品は、絶縁手袋、ブーツ、ヘルメット、検電器、一部の接地器具、絶縁工具、その他の電気用PPEです。保管の可否は、キャビネットの寸法、棚のレイアウト、耐荷重によって異なります。

キャビネットにホットスティックを保管できますか？

選定したホットスティックまたは操作棒に対して、キャビネットの寸法と内部の支持構造が適合する場合に限り保管できます。長尺の固定式ポールを、不適切なキャビネットに曲げて押し込まないでください。

携帯用接地セットを保管できますか？

寸法と確認済みの棚耐荷重が適合する場合は保管できます。より大型または重量のある接地セットには、高耐荷重型電気安全機器キャビネットがより適している場合があります。

棚の高さは調整できますか？

棚の構成は、選定したキャビネットによって異なります。可動棚が必要な場合は、RFQに要件を記載し、最終的な棚配置を承認図面でご確認ください。

すべてのキャビネットに除湿機能や温度制御機能が付いていますか？

いいえ。換気、除湿、温度制御機能は、選定するキャビネットとプロジェクト要件によって異なります。明示的に確認されていない限り、オプション機能としてお考えください。

すべてのキャビネットにRFID管理機能が付いていますか？

いいえ。標準キャビネットでは、一般的な施錠式収納を使用できます。RFID識別、インテリジェントアクセス、貸出・返却管理が必要な場合は、別途ご指定ください。

キャビネットはIP54ですか？

すべてのキャビネットがIP54等級であると決めつけないでください。特定のIP等級が必要な場合は、RFQの段階で明記し、実際に納入される構成の資料で確認してください。

このキャビネットは電気絶縁性がありますか？

一律にそうした性能を主張することはできません。この製品は、電気絶縁機器および安全機器を保管するキャビネットです。保管する製品に電気絶縁性があっても、それによってキャビネット自体が電気絶縁筐体になるわけではありません。

標準型と高耐荷重型の違いは何ですか？

標準電気安全機器キャビネットは、PPE、検電器、一般的な安全工具の日常保管を主な目的としています。高耐荷重型キャビネットは、大型の工具セットや重量物、棚の耐荷重と荷重分散への配慮がより必要なプロジェクトを想定しています。

JINPOWERはキャビネットをカスタマイズできますか？

選定するキャビネットの設計とプロジェクト要件に応じて、寸法、棚のレイアウト、確認窓の構成、ロック、ラベル、ロゴ、換気、オプションの環境制御機能やインテリジェント管理機能についてご相談いただけます。

電気安全機器キャビネットの詳細と価格をお問い合わせください

変電所、電気室、電力会社の保守施設、産業用電気設備、EPCプロジェクト向けに電気安全機器キャビネットをお探しの場合は、「安全工具キャビネット」とだけご指定いただくのではなく、実際の機器リストをJINPOWERにお送りください。

機器の種類、数量、おおよその寸法と重量、必要なキャビネットサイズ、棚の構成、施錠要件、使用環境、オプションの除湿またはインテリジェント管理の要件、数量、必要な技術書類をご提示ください。

その情報に基づき、JINPOWERは適切な標準電気安全機器キャビネットの構成を確認し、見積もりとプロジェクト承認の前に、高耐荷重型キャビネットが適切かどうかを判断できます。
