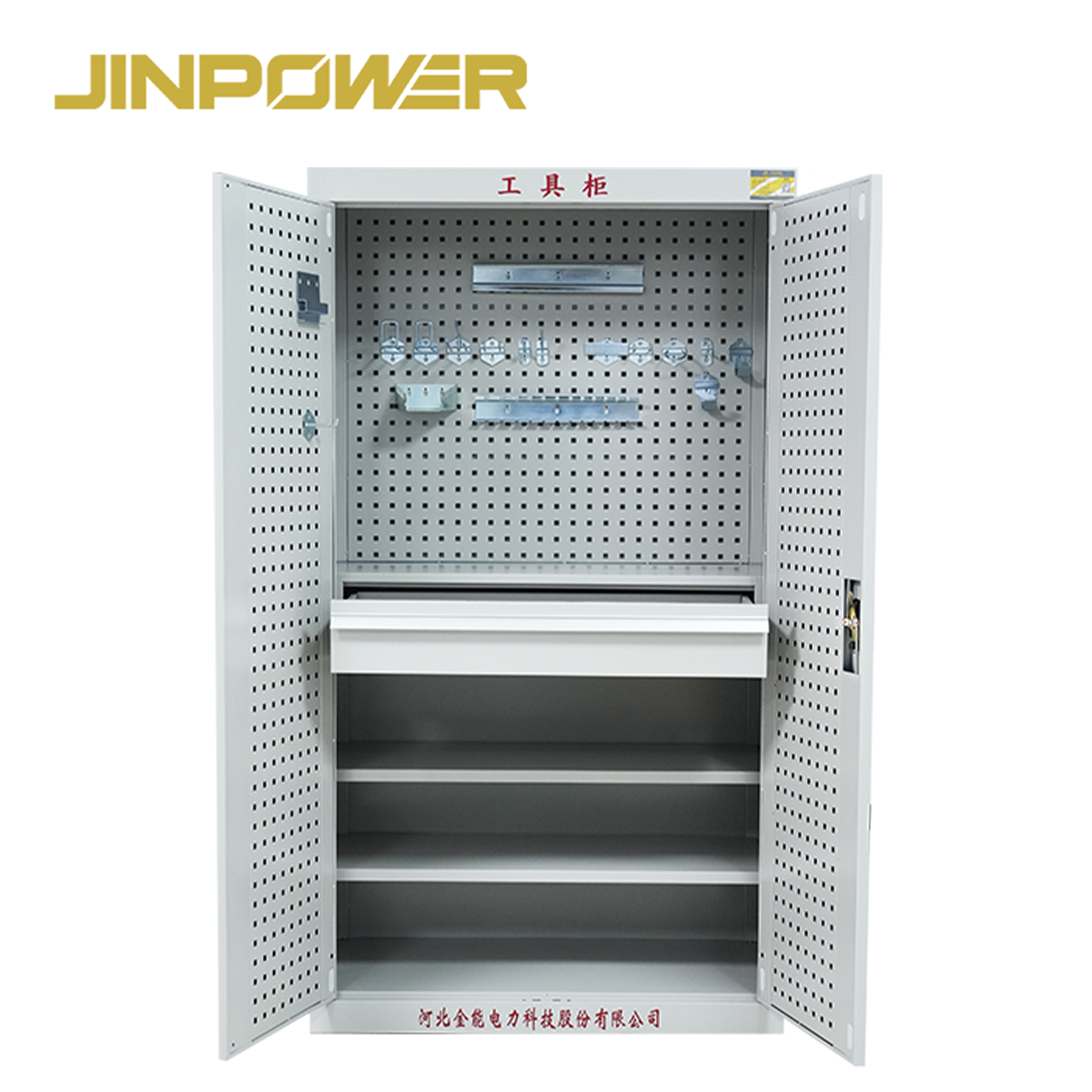

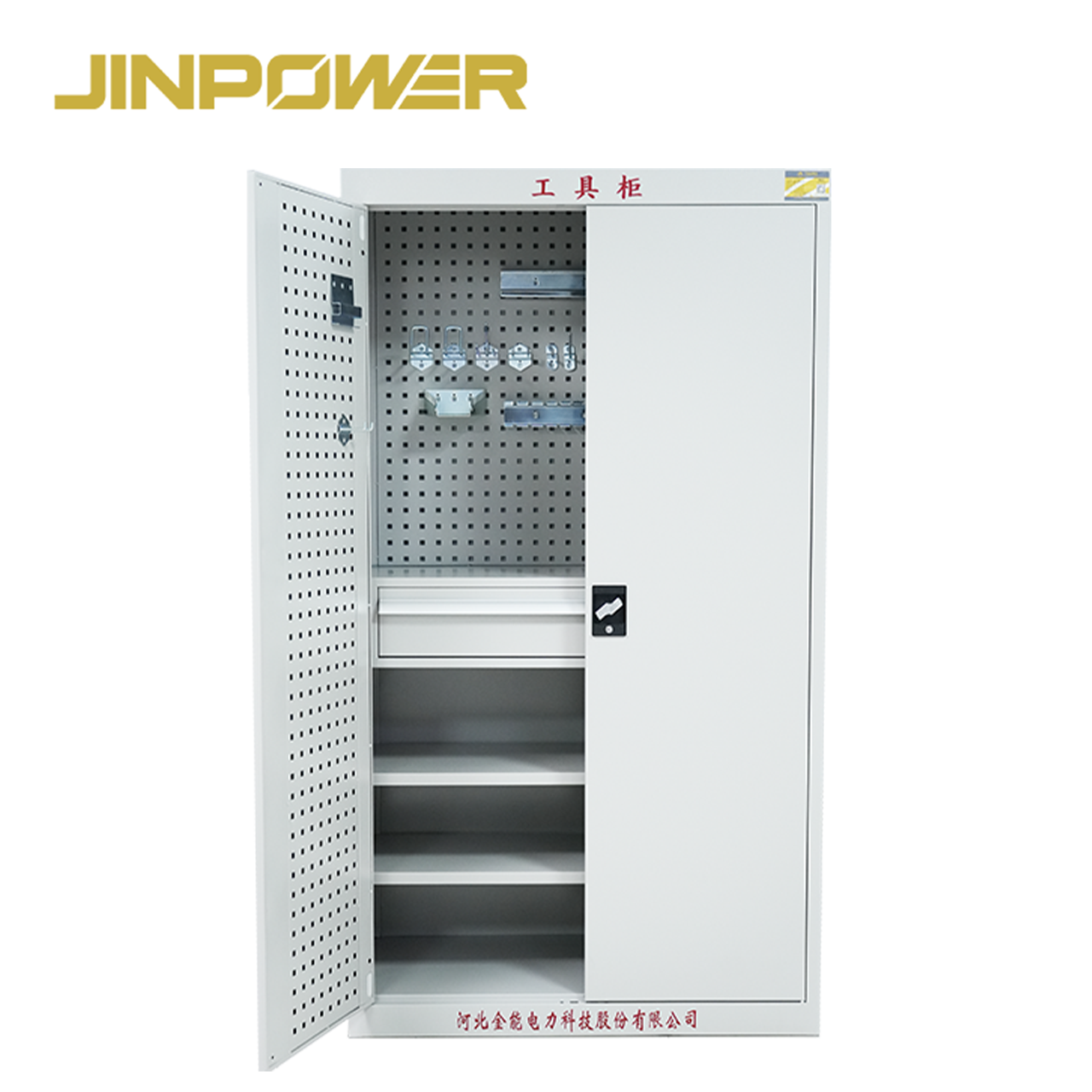

Características destacadas

• Estructura de armario de alta resistencia para equipos de seguridad eléctrica más grandes y pesados
• Almacenamiento centralizado de herramientas aisladas, equipos de puesta a tierra, EPI y equipos de mantenimiento
• Zonas de almacenamiento internas configurables según el tipo de herramienta y los requisitos del proyecto
• Apto para estantes, cajones, paneles portaherramientas, ganchos y contenedores de almacenamiento, según la configuración seleccionada
• Diseño de armario con cerradura para controlar el almacenamiento de herramientas
• Configuración de ventilación según el armario seleccionado
• Función opcional de calefacción o deshumidificación según los requisitos del proyecto
• Diseñado para almacenar herramientas por categorías, agilizar su localización y facilitar la gestión de inspecciones
• Apto para subestaciones, centros de mantenimiento eléctrico, instalaciones de distribución y talleres eléctricos industriales
• El tamaño del armario, la distribución interna, el etiquetado, el logotipo y la configuración del proyecto se pueden acordar antes de la producción

Especificaciones técnicas rápidas

Las dimensiones exactas del armario, el grosor de la chapa, la carga individual de cada estante, la carga de los cajones y la capacidad de carga total deben confirmarse en la ficha técnica y el plano aprobado del modelo seleccionado. Estos valores no deben suponerse únicamente a partir del nombre del producto «Heavy-Duty».

Configuración típica del armario

La distribución interna debe definirse en función de la lista real de herramientas, en lugar de utilizar la misma distribución para todos los proyectos.

La combinación exacta de estantes, cajones, paneles perforados, ganchos y contenedores depende del armario seleccionado. Confirme la distribución interna final en el plano aprobado antes de la producción.

Guía rápida de selección

¿Qué es un armario de alta resistencia para equipos de seguridad eléctrica?

Un armario de alta resistencia para equipos de seguridad eléctrica es un sistema de almacenamiento centralizado para herramientas de seguridad eléctrica y equipos de mantenimiento que requieren más capacidad de almacenamiento, una organización interna más sólida o una mayor capacidad de carga que un armario de seguridad de uso general.

El objetivo no es simplemente guardar las herramientas detrás de la puerta de un armario.

Un armario bien planificado debe ayudar al equipo de mantenimiento a:

• Separar las distintas categorías de equipos de seguridad eléctrica
• Mantener las herramientas de uso frecuente fáciles de identificar y localizar
• Reducir el apilamiento descontrolado y el almacenamiento en el suelo
• Proteger los equipos de daños físicos y contaminación innecesarios
• Facilitar las inspecciones periódicas y la gestión del inventario
• Identificar con mayor facilidad las herramientas que faltan
• Preparar equipos de trabajo completos antes de iniciar el mantenimiento

Por lo tanto, para las empresas de servicios públicos y los proyectos EPC, el armario puede formar parte del proceso de gestión de equipos de seguridad eléctrica, en lugar de funcionar como un armario de taller corriente.

¿Qué hace que el armario sea «Heavy-Duty»?

«Heavy-Duty» debe describir la estructura real del armario y los requisitos de carga, no utilizarse únicamente como una etiqueta de marketing.

Al evaluar un armario de alta resistencia, los compradores deben comprobar:

• El material y la construcción del armario
• El grosor de la chapa de acero, cuando corresponda
• La estructura de los estantes
• La capacidad de carga de los estantes
• La capacidad de carga de los cajones
• La capacidad de carga total del armario
• La construcción de las puertas y bisagras
• Los refuerzos internos
• La estructura de la base
• La distribución del peso de las herramientas

Un armario destinado a equipos portátiles pesados de puesta a tierra, pinzas y equipos de mantenimiento puede requerir una estructura de estantes muy distinta a la de uno utilizado principalmente para guantes, cascos e instrumentos de prueba ligeros.

Por este motivo, JINPOWER recomienda confirmar la lista de equipos y el peso estimado de almacenamiento antes de aprobar la configuración final del armario.

Armario de alta resistencia frente a armario estándar para equipos de seguridad eléctrica

Ninguno de los dos tipos de armario es mejor por definición. La elección adecuada depende de las herramientas, el peso de los equipos, el espacio disponible y el flujo de trabajo de mantenimiento reales.

Para el almacenamiento general de equipos de seguridad eléctrica, consulte nuestroArmario estándar para equipos de seguridad eléctrica.

¿Qué se puede guardar en el armario?

La lista de almacenamiento real depende de las dimensiones del armario, la distribución interna y la capacidad de carga.

Los equipos de seguridad eléctrica y mantenimiento típicos pueden incluir:

• Guantes aislantes eléctricos
• Botas aislantes eléctricas
• Cascos de seguridad y EPI eléctricos
• Detectores de tensión
• Herramientas manuales aisladas
• Equipos portátiles de puesta a tierra
• Pinzas de puesta a tierra
• Conjuntos de cables de puesta a tierra
• Instrumentos de prueba eléctrica
• Juegos de herramientas y accesorios de mantenimiento
• Equipos de protección contra caídas, cuando el método de almacenamiento sea adecuado
• Equipos de seguridad de repuesto

Los equipos grandes o largos, como las pértigas aislantes, solo deben guardarse en el armario cuando sus dimensiones y sistema de soporte estén diseñados específicamente para ese fin. No doble, comprima ni apoye incorrectamente herramientas aislantes largas para hacerlas caber en un armario.

La zonificación interna facilita la gestión de herramientas

Un armario grande resulta difícil de gestionar si todas las herramientas se colocan simplemente en el estante disponible más cercano.

Un enfoque mejor consiste en dividir el armario en zonas de almacenamiento funcionales.

El plan de zonificación final debe basarse en la lista real de herramientas del proyecto y en la distribución aprobada del armario.

Por qué son importantes las condiciones de almacenamiento de los equipos de seguridad eléctrica

Los equipos de seguridad eléctrica no deben tratarse como artículos de ferretería corrientes.

Los productos aislantes de caucho y otros equipos de seguridad pueden verse afectados por condiciones de almacenamiento inadecuadas, daños físicos, contaminación, humedad excesiva, calor y exposición ambiental prolongada.

Un armario específico permite disponer de un lugar de almacenamiento más controlado y organizado, pero no sustituye los requisitos de almacenamiento, inspección o ensayo aplicables a cada artículo.

Por ejemplo, los guantes aislantes eléctricos deben almacenarse, inspeccionarse y someterse a ensayos periódicos de acuerdo con la normativa, la norma y las instrucciones del fabricante aplicables, incluso cuando se guarden en un armario específico para equipos de seguridad.

Ventilación, calefacción y deshumidificación

Las distintas instalaciones eléctricas presentan diferentes condiciones de almacenamiento. Un cuarto de control interior seco puede requerir una configuración de armario muy distinta a la de una subestación o un centro de mantenimiento húmedos.

Ventilación

La ventilación puede favorecer la circulación del aire dentro del armario y reducir el estancamiento del aire durante el almacenamiento.

El diseño exacto de la ventilación depende del armario seleccionado y debe confirmarse en las especificaciones del proyecto.

Deshumidificación opcional

Cuando el entorno de almacenamiento presenta una humedad elevada, se puede estudiar una configuración opcional de deshumidificación en función del armario seleccionado y de los requisitos del proyecto.

Si el proyecto requiere un valor de consigna de humedad, un rango de control, un sensor, una alarma o una pantalla específicos, estos parámetros deben indicarse durante la fase de solicitud de cotización.

Calefacción opcional

También se puede configurar calefacción para determinados entornos de almacenamiento en los que el proyecto requiera controlar la temperatura o la condensación.

No debe suponerse que la calefacción sea estándar en todos los armarios. La alimentación eléctrica, la potencia nominal, el tipo de controlador y el rango de funcionamiento deben confirmarse para la configuración seleccionada.

El control ambiental no sustituye los requisitos de los equipos

Un armario con ventilación, calefacción o deshumidificación puede contribuir a mejorar la gestión del almacenamiento, pero no garantiza automáticamente que todas las herramientas almacenadas cumplan sus requisitos de almacenamiento aplicables.

Siga siempre los requisitos de almacenamiento, inspección y ensayo de cada producto de seguridad eléctrica.

Cómo seleccionar el tamaño del armario

1. Prepare una lista completa de herramientas

No empiece solicitando simplemente un armario «grande».

Enumere las herramientas y los equipos de seguridad que deben guardarse, incluidas las cantidades y sus dimensiones y pesos aproximados.

2. Identifique los equipos de mayor tamaño

El artículo más grande o más largo suele determinar si una distribución estándar de estantes será adecuada.

Por ejemplo, conjuntos de cables de puesta a tierra, pinzas grandes, maletines de herramientas o determinadas herramientas aisladas.

3. Separe los equipos pesados de los ligeros

Los equipos pesados de puesta a tierra no deben colocarse simplemente en cualquier estante disponible.

Su peso debe tenerse en cuenta al decidir la posición de los estantes, su estructura y la distribución general de la carga.

4. Tenga en cuenta la frecuencia de acceso

Por lo general, las herramientas de uso frecuente deben ser más fáciles de alcanzar que los equipos de repuesto que se utilizan poco.

Una buena organización del armario puede reducir las búsquedas innecesarias durante la preparación del mantenimiento.

5. Prevea una capacidad futura razonable

Un armario dimensionado exactamente para la lista de herramientas actual puede quedar abarrotado cuando se añadan más EPI o equipos de mantenimiento.

En proyectos a largo plazo, prevea una ampliación futura razonable sin hacer que el armario sea innecesariamente grande.

Cómo seleccionar la capacidad de carga

La capacidad de carga debe ser una de las primeras cuestiones técnicas al adquirir un armario de alta resistencia.

Solicite por separado:

• La capacidad de carga individual de cada estante
• La capacidad de carga de los cajones, cuando corresponda
• La capacidad de carga de la base o del compartimento inferior
• La capacidad de carga total del armario

Se trata de parámetros distintos.

Un armario puede tener una capacidad de carga total adecuada y, aun así, contar con un estante individual que no sea apto para un equipo de puesta a tierra muy pesado.

Para una adquisición profesional, facilite los pesos estimados de los equipos para que se pueda revisar la estructura interna antes de la aprobación final.

Cierre y gestión del acceso

Un armario con cerradura puede ayudar a evitar el acceso no controlado y a mantener los equipos de seguridad eléctrica en un lugar de almacenamiento designado.

Según el proyecto, los compradores pueden tener que confirmar:

• Cerradura mecánica con llave
• Cantidad de cerraduras
• Gestión de llaves
• Disposición del acceso a las puertas
• Etiquetado del proyecto
• Identificación de los equipos
• Procedimientos para usuarios autorizados

Un armario cerrado con llave puede facilitar la gestión del acceso, pero no debe describirse como un sistema de bloqueo y etiquetado (Lockout / Tagout), salvo que se haya diseñado y aprobado específicamente para ese fin.

Aplicaciones principales

Subestaciones

Las subestaciones pueden necesitar almacenamiento centralizado de equipos de puesta a tierra, detectores de tensión, EPI eléctricos y herramientas de operación utilizadas durante las maniobras, inspecciones y tareas de mantenimiento.

Un armario de alta resistencia resulta especialmente útil cuando es necesario gestionar varias categorías de equipos desde una única zona designada para equipos de seguridad.

Centros de mantenimiento de empresas de servicios públicos

Los centros de mantenimiento de empresas de servicios públicos pueden almacenar kits completos de puesta a tierra, pinzas, equipos de prueba eléctrica, herramientas aisladas y EPI de repuesto para varios equipos de trabajo.

En estas aplicaciones, la capacidad de carga y la zonificación interna son más importantes que simplemente maximizar el número de estantes.

Salas de distribución eléctrica

Las instalaciones de distribución pueden utilizar armarios específicos para mantener los equipos de seguridad eléctrica separados de los suministros generales de mantenimiento y facilitar su inspección antes del trabajo.

Unidades de mantenimiento de transmisión

Los equipos de mantenimiento de transmisión pueden necesitar almacenamiento centralizado de equipos de puesta a tierra, herramientas aisladas, EPI y accesorios de mantenimiento en campo antes de entregar los equipos a las cuadrillas.

Talleres eléctricos industriales

Las fábricas, minas, instalaciones energéticas y grandes plantas industriales pueden utilizar el armario para gestionar de forma específica los equipos de seguridad y mantenimiento eléctrico.

Instalaciones de energías renovables

Las instalaciones solares, eólicas y BESS también pueden necesitar almacenamiento centralizado de EPI eléctricos, equipos de puesta a tierra, detectores de tensión y herramientas de mantenimiento.

La configuración del armario debe basarse en la lista real de equipos y en las condiciones ambientales del emplazamiento.

Qué no es este armario

Es importante establecer claramente los límites del producto al especificar equipos de almacenamiento para la seguridad eléctrica.

El armario almacena equipos aislantes y de seguridad eléctrica. Esto no significa que el propio armario metálico deba describirse como un «armario eléctricamente aislante».

Clasificación IP, protección contra la humedad y declaraciones ambientales

Términos como «resistente a la humedad», «a prueba de polvo» e «IP54» solo deben utilizarse cuando la configuración exacta del armario cuente con documentación de diseño o ensayos que los respalde.

Si una licitación EPC o una especificación de una empresa de servicios públicos exige un grado IP, indique el grado requerido antes de solicitar la cotización.

A continuación, se puede evaluar el armario seleccionado en función de la estructura real de su envolvente y de la documentación de respaldo disponible, en lugar de suponer que todos los armarios para equipos de seguridad eléctrica tienen el mismo nivel de protección ambiental.

¿Qué debe comprobarse antes de poner el armario en servicio?

Estructura del armario

• El cuerpo del armario no presenta deformaciones visibles
• Las puertas se abren y cierran correctamente
• Las bisagras están firmemente fijadas
• La base es estable
• Los paneles internos y los estantes están correctamente instalados

Estantes y cajones

• La posición de los estantes coincide con la distribución aprobada
• Las conexiones de los estantes están bien fijadas
• Los cajones funcionan con normalidad, cuando están incluidos
• Ninguna zona de almacenamiento supera su carga nominal aprobada

Cerraduras y puertas

• La cerradura funciona con normalidad
• Las llaves corresponden al armario
• Las puertas están correctamente alineadas
• No se producen interferencias anómalas al cerrarlas

Componentes de control ambiental

Si se han instalado equipos de calefacción, ventilación o deshumidificación, compruebe que los componentes suministrados, la alimentación eléctrica y los ajustes de control coincidan con las especificaciones aprobadas.

Etiquetas y zonas de almacenamiento

Compruebe que las etiquetas de los equipos, la identificación de las zonas de almacenamiento y las etiquetas de advertencia o gestión específicas del proyecto estén colocadas correctamente.

Inspección y mantenimiento periódicos del armario

• Mantenga limpios los estantes y las zonas de almacenamiento internas
• Elimine el aceite, el polvo y otros contaminantes
• Revise periódicamente las puertas, bisagras y cerraduras
• Inspeccione los estantes y los puntos de montaje para detectar deformaciones
• No sobrecargue los estantes ni los cajones
• Compruebe que los ganchos de almacenamiento y los soportes para herramientas no estén flojos
• Mantenga despejadas las aberturas de ventilación, cuando las haya
• Revise los componentes de deshumidificación o calefacción conforme a sus instrucciones, cuando estén instalados
• Mantenga legibles las etiquetas de los equipos
• Revise la organización del armario cuando cambie el inventario de herramientas almacenadas

Lista de verificación de aceptación para compradores de armarios de alta resistencia

Inspecciones de JINPOWER antes del envío

En los pedidos de empresas de servicios públicos, proyectos EPC, industrias y distribuidores, la inspección previa al envío debe centrarse en comprobar que el armario real coincide con la configuración aprobada del proyecto.

• Dimensiones generales
• Estructura del armario
• Alineación de las puertas
• Bisagras
• Funcionamiento de la cerradura
• Distribución de los estantes internos
• Cajones, cuando estén incluidos
• Paneles portaherramientas y ganchos, cuando estén incluidos
• Contenedores y accesorios de almacenamiento, cuando se hayan pedido
• Acabado superficial
• Configuración de la ventilación
• Componentes de calefacción / deshumidificación, cuando se hayan pedido
• Etiquetas del producto y del proyecto
• Cantidad
• Embalaje
• Documentación técnica requerida

Si el proyecto requiere ensayos de carga específicos, pruebas de la envolvente, inspección por terceros o verificación del control ambiental, incluya estos requisitos antes de iniciar la producción.

Configuración OEM y de proyectos

JINPOWER ofrece suministro para proyectos y pedidos a granel a empresas de servicios públicos, subestaciones, contratistas EPC, instalaciones industriales y distribuidores de equipos de seguridad eléctrica.

Según el diseño confirmado del armario, las conversaciones sobre el proyecto pueden incluir:

• Tamaño total del armario
• Distribución interna
• Configuración de los estantes
• Configuración de los cajones
• Disposición del panel portaherramientas / panel perforado
• Ganchos y soportes para herramientas
• Contenedores de almacenamiento
• Configuración de las cerraduras
• Ventilación
• Calefacción opcional
• Deshumidificación opcional
• Color del armario
• Etiquetas de seguridad
• Identificación del proyecto
• Logotipo / marca
• Embalaje
• Documentación técnica

Cambiar el color, el logotipo o las etiquetas del armario no modifica su capacidad de carga ni su rendimiento ambiental. Cualquier requisito mecánico, de clasificación IP, calefacción o deshumidificación debe confirmarse mediante el diseño real del armario y las especificaciones de respaldo.

¿Cómo se integra el armario en un sistema de equipos de seguridad eléctrica?

Un armario específico facilita el almacenamiento y la gestión de los equipos de seguridad eléctrica. No sustituye los propios equipos ni las inspecciones y pruebas requeridas para cada artículo.

Las categorías de productos relacionados de JINPOWER incluyenArmarios para herramientas de seguridad eléctrica,Equipos de puesta a tierra,EPI de seguridad eléctricayDetectores de tensión.

¿Por qué elegir los armarios de alta resistencia para equipos de seguridad eléctrica de JINPOWER?

Diseñados en función de los equipos de seguridad eléctrica

JINPOWER suministra equipos de puesta a tierra, detectores de tensión, herramientas aisladas de operación, EPI eléctricos y otros productos de seguridad para empresas de servicios públicos, lo que permite planificar la distribución del armario en función de los equipos que realmente se almacenarán.

Selección de alta resistencia basada en la carga real

Recomendamos seleccionar la construcción del armario en función de las dimensiones de las herramientas, la carga de los estantes y cajones, el peso total de los equipos y el flujo de trabajo de almacenamiento, en lugar de utilizar «Heavy-Duty» únicamente como etiqueta del producto.

Distribución interna configurable

Los estantes, cajones, paneles portaherramientas, ganchos y zonas de almacenamiento se pueden acordar según la configuración confirmada del armario y la lista de herramientas del proyecto.

Entorno de almacenamiento del proyecto

Para instalaciones que requieren condiciones de almacenamiento más controladas, se pueden revisar los requisitos de ventilación y las opciones de calefacción o deshumidificación antes de la producción.

Documentación B2B para proyectos

Para licitaciones de empresas de servicios públicos, proyectos EPC y pedidos de distribuidores, se pueden confirmar los planos del armario, las dimensiones, los requisitos de carga, la distribución interna, los requisitos de inspección y la identificación del proyecto antes de aprobar el pedido.

¿Qué debe incluir en su solicitud de cotización?

Preguntas frecuentes

¿Qué hace que este armario de seguridad eléctrica sea «Heavy-Duty»?

Heavy-Duty se refiere a una configuración de armario destinada a equipos de seguridad eléctrica más grandes o pesados y a requisitos de carga de almacenamiento superiores. La carga exacta de los estantes y cajones, la carga total del armario, el grosor del material y los refuerzos deben confirmarse para el modelo seleccionado, en lugar de suponerse a partir del nombre del producto.

¿Qué equipos de seguridad eléctrica se pueden guardar dentro?

Según las dimensiones y la capacidad de carga del armario, este puede configurarse para guardar equipos de puesta a tierra, herramientas aisladas, EPI eléctricos, detectores de tensión, instrumentos de prueba y otros equipos de mantenimiento.

¿Puede almacenar equipos portátiles de puesta a tierra?

Sí, siempre que el estante o la zona de almacenamiento inferior seleccionados tengan dimensiones suficientes y una capacidad de carga aprobada adecuada. Facilite las dimensiones y el peso de los equipos de puesta a tierra antes de finalizar la distribución del armario.

¿Se pueden personalizar la posición de los estantes y la distribución interna?

La distribución interna se puede acordar según el diseño del armario seleccionado y los requisitos del proyecto. Los estantes, cajones, paneles portaherramientas, ganchos y zonas de almacenamiento deben confirmarse en el plano aprobado antes de la producción.

¿Todos los armarios incluyen calefacción y deshumidificación?

No. La calefacción y la deshumidificación son funciones opcionales, según la configuración seleccionada y los requisitos del proyecto. Si se requiere control ambiental, indique los requisitos de temperatura, humedad, alimentación eléctrica y control durante la fase de solicitud de cotización.

¿El armario es resistente a la humedad o tiene clasificación IP?

No suponga que todos los armarios tienen una clasificación IP específica. Si se requiere protección contra la humedad, protección contra el polvo o una clasificación IP determinada, confirme el requisito antes de realizar el pedido y verifíquelo con la documentación de respaldo de la configuración seleccionada.

¿Es este un armario eléctricamente aislante?

No debe hacerse ninguna afirmación general en ese sentido. Este producto es un armario de almacenamiento para equipos aislantes y de seguridad eléctrica. El hecho de guardar herramientas aislantes en su interior no convierte el armario en una envolvente aislante eléctrica.

¿Se puede utilizar el armario como armario ignífugo o a prueba de explosiones?

No, salvo que el armario exacto se haya diseñado, probado y documentado específicamente para ese fin. La resistencia al fuego y la protección contra explosiones son requisitos técnicos distintos del almacenamiento de equipos de seguridad eléctrica.

¿Cómo debo elegir el tamaño del armario?

Prepare una lista completa de equipos que incluya cantidades, dimensiones, pesos y frecuencia de acceso. Revise primero los artículos más grandes y pesados; después, el espacio requerido para los estantes, cajones y paneles portaherramientas, así como la capacidad de almacenamiento futura.

¿Cuál es la diferencia entre el armario Heavy-Duty y el armario estándar para equipos de seguridad eléctrica?

El armario estándar se centra principalmente en el almacenamiento centralizado de EPI eléctricos generales y herramientas de seguridad. La versión Heavy-Duty está pensada para conjuntos de equipos más grandes, herramientas más pesadas y proyectos en los que la capacidad de carga y una organización interna configurable son más importantes.

¿JINPOWER puede personalizar el armario?

El tamaño del armario, la distribución interna, los estantes, cajones, paneles portaherramientas, cerraduras, etiquetas, logotipo, ventilación y funciones opcionales de control ambiental se pueden acordar según el diseño seleccionado y los requisitos del proyecto.

Solicite información y precios de los armarios de alta resistencia para equipos de seguridad eléctrica

Si está buscando armarios de alta resistencia para equipos de seguridad eléctrica para una subestación, un centro de mantenimiento de una empresa de servicios públicos, una instalación de distribución, una unidad de mantenimiento de transmisión, un taller eléctrico industrial o un proyecto EPC, envíe a JINPOWER la lista real de equipos, en lugar de solicitar únicamente un «armario grande para herramientas».

Indique los tipos de equipos, sus dimensiones y pesos estimados, el tamaño requerido del armario, los requisitos de carga de los estantes y cajones, la distribución interna preferida, los requisitos de cierre, las condiciones ambientales, las necesidades de ventilación o deshumidificación, la cantidad y los documentos técnicos requeridos.

A continuación, JINPOWER podrá revisar el tamaño del armario, la estructura Heavy-Duty, las zonas de almacenamiento internas y las funciones opcionales antes de emitir la cotización y aprobar el proyecto.
