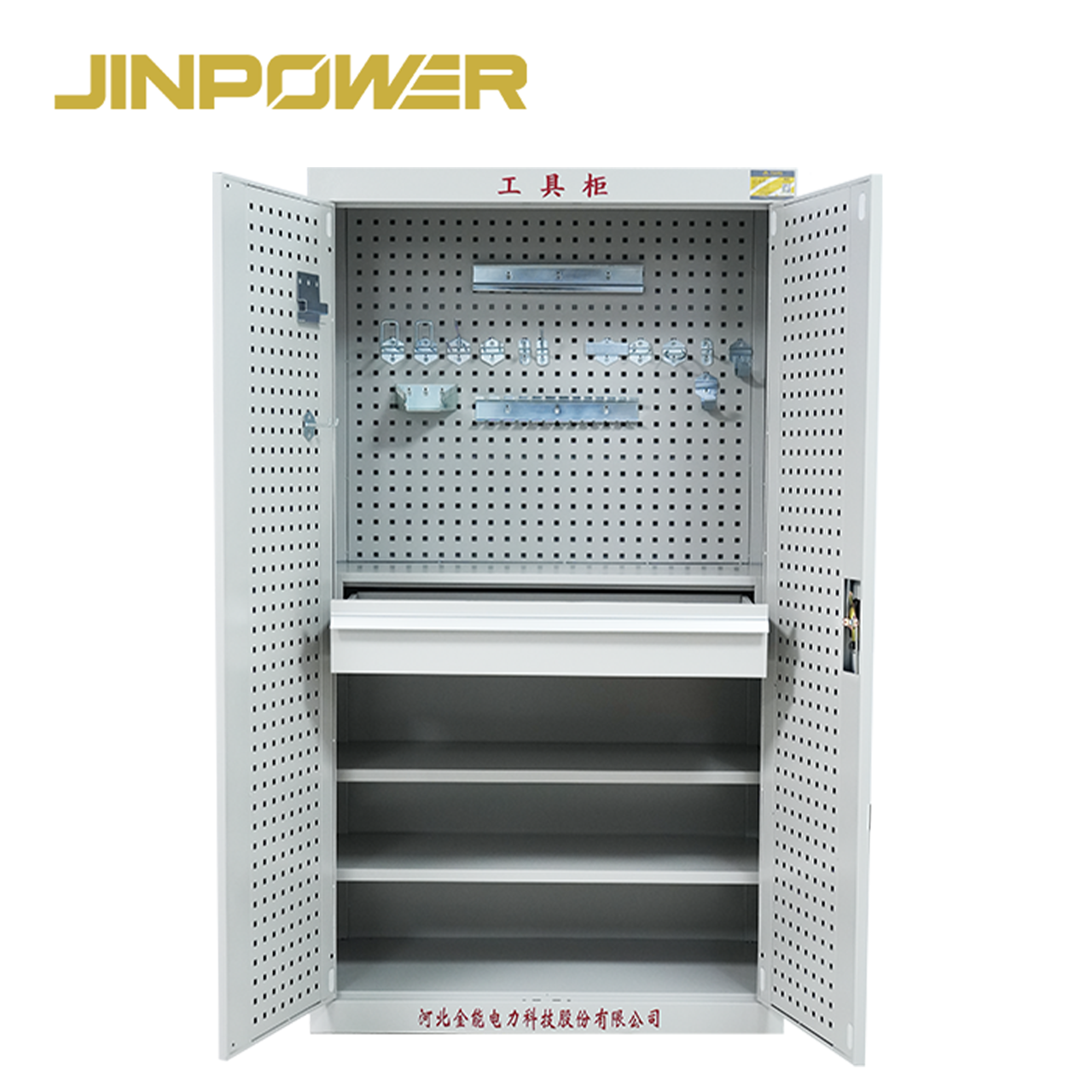

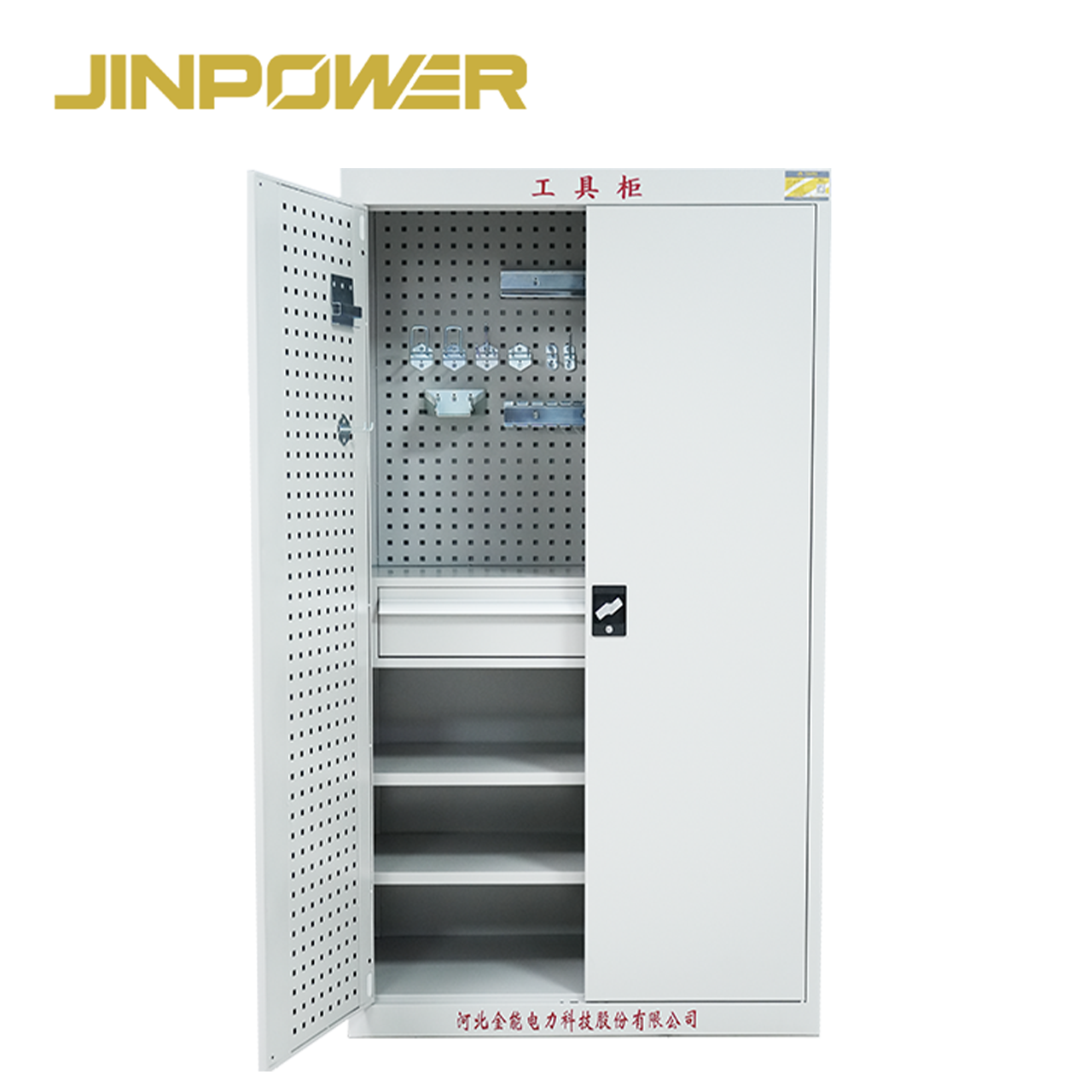

Основні переваги

• Міцна конструкція шафи для габаритнішого та важчого електрозахисного обладнання
• Централізоване зберігання ізольованого інструменту, заземлювального обладнання, ЗІЗ та оснащення для технічного обслуговування
• Можливість налаштувати внутрішні зони зберігання відповідно до типу інструменту та вимог проєкту
• Залежно від обраної конфігурації передбачено полиці, шухляди, панелі для інструменту, гачки та контейнери для зберігання
• Шафа з можливістю замикання для контрольованого зберігання інструменту
• Конфігурація вентиляції залежить від обраної шафи
• За вимогами проєкту можна передбачити додаткові функції обігріву або осушення
• Розроблена для впорядкованого зберігання, швидшого пошуку інструменту та зручнішого контролю під час огляду
• Підходить для підстанцій, центрів технічного обслуговування електромереж, розподільчих об’єктів та промислових електротехнічних майстерень
• Розміри шафи, внутрішнє компонування, маркування, логотип і конфігурацію проєкту можна обговорити до початку виробництва

Короткі технічні характеристики

Точні габарити шафи, товщину листового металу, допустиме навантаження на кожну полицю та шухляду, а також загальну вантажопідйомність слід уточнити в технічному паспорті та затвердженому кресленні для обраної моделі. Ці параметри не можна визначати лише за назвою виробу «посилена конструкція».

Типова конфігурація шафи

Внутрішнє компонування слід підбирати відповідно до фактичного переліку інструментів, а не використовувати однакову конфігурацію шафи для кожного проєкту.

Точне поєднання полиць, шухляд, перфорованих панелей, гачків і контейнерів залежить від обраної шафи. Перед виробництвом затвердьте остаточне внутрішнє компонування на кресленні.

Короткий посібник із вибору

Що таке посилена шафа для електрозахисного обладнання

Посилена шафа для електрозахисного обладнання — це система централізованого зберігання електрозахисного інструменту й обладнання для технічного обслуговування, для яких потрібна більша місткість, продумана внутрішня організація або вища вантажопідйомність, ніж у стандартної універсальної шафи для засобів безпеки.

Мета полягає не лише в тому, щоб заховати інструмент за дверцятами шафи.

Правильно спроєктована шафа має допомагати технічному персоналу:

• Розділяти різні категорії електрозахисного обладнання
• Забезпечувати швидке розпізнавання та доступ до інструментів, якими часто користуються
• Зменшувати безладне штабелювання та зберігання на підлозі
• Захищати обладнання від зайвих механічних пошкоджень і забруднення
• Підтримувати регулярні огляди та облік запасів
• Полегшувати виявлення відсутніх інструментів
• Давати змогу комплектувати набори для робіт до початку технічного обслуговування

Тому для енергопостачальних компаній і проєктів EPC така шафа може бути частиною процесу управління електрозахисним обладнанням, а не просто звичайною шафою для майстерні.

Що означає «посилена конструкція» шафи?

Термін «посилена конструкція» має описувати фактичну конструкцію шафи та вимоги до навантаження, а не бути лише маркетинговим позначенням.

Під час оцінювання посиленої шафи покупцям слід перевірити:

• Матеріал і конструкцію шафи
• Товщину сталевого листа, якщо це застосовно
• Конструкцію полиць
• Допустиме навантаження на полиці
• Допустиме навантаження на шухляди
• Загальну вантажопідйомність шафи
• Конструкцію дверцят і петель
• Внутрішні елементи підсилення
• Конструкцію основи
• Розподіл ваги інструментів

Для шафи, призначеної для важких переносних комплектів заземлення, затискачів та обладнання для технічного обслуговування, може знадобитися зовсім інша конструкція полиць, ніж для шафи, де зберігаються переважно рукавички, каски та легкі вимірювальні прилади.

Тому JINPOWER рекомендує підтвердити перелік обладнання та орієнтовну вагу вмісту до затвердження остаточної конфігурації шафи.

Посилена та стандартна шафи для електрозахисного обладнання

Жоден тип шафи не є автоматично кращим. Правильний вибір залежить від інструментів, ваги обладнання, доступного простору та робочого процесу технічного обслуговування.

Для зберігання звичайного електрозахисного обладнання перегляньте нашуСтандартну шафу для електрозахисного обладнання.

Що можна зберігати в шафі?

Фактичний перелік обладнання для зберігання залежить від габаритів шафи, внутрішнього компонування та вантажопідйомності.

До типового електрозахисного обладнання та оснащення для технічного обслуговування можуть належати:

• Діелектричні рукавички
• Діелектричні чоботи
• Захисні каски та електрозахисні ЗІЗ
• Індикатори напруги
• Ізольований ручний інструмент
• Переносні комплекти заземлення
• Заземлювальні затискачі
• Комплекти заземлювальних кабелів
• Електровимірювальні прилади
• Набори інструментів та приладдя для технічного обслуговування
• Обладнання для захисту від падіння, якщо спосіб зберігання для нього підходить
• Запасне захисне обладнання

Велике або довге обладнання, наприклад ізолювальні оперативні штанги (Hot Sticks), слід зберігати в шафі лише тоді, коли її габарити та спосіб кріплення спеціально для цього передбачені. Не згинайте, не стискайте та не закріплюйте неналежним чином довгі ізольовані оперативні інструменти лише для того, щоб умістити їх у шафу.

Внутрішнє зонування спрощує керування інструментом

Великою шафою складно користуватися, якщо всі інструменти просто розміщені на найближчій вільній полиці.

Краще розділити шафу на функціональні зони зберігання.

Остаточний план зонування має враховувати фактичний перелік інструментів для проєкту та затверджене компонування шафи.

Чому умови зберігання важливі для електрозахисного обладнання

До електрозахисного обладнання не слід ставитися як до звичайного господарського інвентарю.

На гумові ізоляційні вироби та інше захисне обладнання можуть негативно впливати неналежні умови зберігання, механічні пошкодження, забруднення, надмірна вологість, тепло та тривалий вплив навколишнього середовища.

Спеціальна шафа допомагає створити більш контрольоване й упорядковане місце зберігання, але сама по собі вона не замінює вимог до зберігання, огляду чи випробувань кожного окремого виробу.

Наприклад, діелектричні рукавички слід зберігати, оглядати й періодично випробовувати відповідно до чинних правил, стандартів та інструкцій виробника, навіть якщо вони зберігаються у спеціальній шафі для захисного обладнання.

Вентиляція, обігрів та осушення

Умови зберігання на різних електротехнічних об’єктах відрізняються. Для сухого внутрішнього приміщення керування може знадобитися зовсім інша конфігурація шафи, ніж для вологої підстанції чи центру технічного обслуговування.

Вентиляція

Вентиляція може сприяти циркуляції повітря всередині шафи та зменшенню застійних умов зберігання.

Точна конструкція вентиляції залежить від обраної шафи й має бути підтверджена в специфікації проєкту.

Додаткове осушення

Якщо в місці зберігання підвищена вологість, для обраної шафи можна обговорити додаткову конфігурацію осушення відповідно до вимог проєкту.

Якщо проєкту потрібні конкретне задане значення вологості, діапазон регулювання, датчик, сигналізація чи дисплей, ці параметри слід зазначити на етапі запиту комерційної пропозиції (RFQ).

Додатковий обігрів

Для окремих умов зберігання також можна передбачити обігрів, якщо проєкт вимагає контролю температури або утворення конденсату.

Не слід вважати, що обігрів входить до стандартної комплектації кожної шафи. Для обраної конфігурації потрібно підтвердити джерело живлення, номінальну потужність, тип контролера та робочий діапазон.

Контроль мікроклімату не замінює вимог до обладнання

Шафа з вентиляцією, обігрівом або осушенням може сприяти кращому контролю умов зберігання, але це не означає автоматичної відповідності кожного інструменту, що зберігається в ній, застосовним вимогам до зберігання.

Завжди дотримуйтеся вимог щодо зберігання, огляду та випробувань окремих електрозахисних виробів.

Як вибрати розмір шафи

1. Підготуйте повний перелік інструментів

Не починайте з прохання надати просто «велику» шафу.

Складіть перелік інструментів і захисного обладнання, які потрібно зберігати, зазначивши їхню кількість, приблизні габарити та вагу.

2. Визначте найбільше обладнання

Найбільший або найдовший предмет часто визначає, чи підійде стандартне розташування полиць.

Це можуть бути комплекти заземлювальних кабелів, великі затискачі, кейси для інструментів або окремі ізольовані інструменти.

3. Розділіть важке та легке обладнання

Не слід розміщувати важке заземлювальне обладнання на будь-якій вільній полиці.

Його вагу потрібно враховувати під час вибору положення полиці, її конструкції та загального розподілу навантаження.

4. Врахуйте частоту використання

Інструменти, якими користуються часто, зазвичай мають бути доступнішими, ніж запасне обладнання, яке використовують рідко.

Продумана організація шафи допомагає уникнути зайвих пошуків під час підготовки до технічного обслуговування.

5. Передбачте розумний запас місткості на майбутнє

Шафа, розрахована лише на сьогоднішній перелік інструментів, може виявитися переповненою після додавання ЗІЗ чи обладнання для технічного обслуговування.

Для довгострокових проєктів передбачте розумний запас для розширення, не роблячи шафу без потреби надто великою.

Як вибрати вантажопідйомність

Під час придбання посиленої шафи вантажопідйомність має бути одним із перших технічних питань.

Окремо уточніть:

• Допустиме навантаження на кожну полицю
• Допустиме навантаження на шухляду, якщо вона передбачена
• Допустиме навантаження на основу або нижнє відділення
• Загальну вантажопідйомність шафи

Це різні параметри.

Шафа може мати достатню загальну вантажопідйомність, але окрема полиця все одно може не підходити для дуже важкого комплекту заземлення.

Для професійної закупівлі надайте орієнтовну вагу обладнання, щоб до остаточного затвердження перевірити внутрішню конструкцію.

Замикання та контроль доступу

Шафа, що замикається, допомагає запобігти неконтрольованому доступу та забезпечує зберігання електрозахисного обладнання у визначеному місці.

Залежно від проєкту покупцям може знадобитися уточнити:

• Механічний замок із ключем
• Кількість замків
• Порядок керування ключами
• Спосіб доступу до дверцят
• Маркування проєкту
• Ідентифікацію обладнання
• Порядок доступу для уповноважених користувачів

Замкнена шафа може допомагати контролювати доступ, але її не слід називати системою блокування/маркування (Lockout / Tagout), якщо її спеціально не спроєктовано й не затверджено для цієї мети.

Основні сфери застосування

Підстанції

На підстанціях може знадобитися централізоване зберігання заземлювального обладнання, індикаторів напруги, електрозахисних ЗІЗ та оперативного інструменту, який використовують під час перемикань, оглядів і технічного обслуговування.

Посилена шафа особливо корисна там, де потрібно керувати кількома категоріями обладнання в одній спеціально відведеній зоні електрозахисту.

Центри технічного обслуговування електромереж

У центрах технічного обслуговування електромереж можуть зберігатися укомплектовані набори для заземлення, затискачі, електровимірювальне обладнання, ізольований інструмент і змінні ЗІЗ для кількох бригад.

У таких випадках вантажопідйомність і внутрішнє зонування важливіші, ніж просте збільшення кількості полиць.

Приміщення розподільчих установок

На розподільчих об’єктах спеціальні шафи дають змогу зберігати електрозахисне обладнання окремо від загального оснащення для технічного обслуговування та спрощують його огляд перед початком робіт.

Бригади з технічного обслуговування ліній електропередачі

Бригадам з обслуговування ліній електропередачі може знадобитися централізоване зберігання заземлювального обладнання, ізольованого інструменту, ЗІЗ і приладдя для польових робіт до видачі обладнання працівникам.

Промислові електротехнічні майстерні

Заводи, шахти, енергетичні об’єкти та великі промислові підприємства можуть використовувати шафу для окремого зберігання електротехнічного обладнання для технічного обслуговування та захисту.

Об’єкти відновлюваної енергетики

На сонячних, вітрових об’єктах і об’єктах BESS також може знадобитися централізоване зберігання електрозахисних ЗІЗ, заземлювального обладнання, індикаторів напруги та інструментів для технічного обслуговування.

Конфігурацію шафи слід визначати з урахуванням фактичного переліку обладнання та умов навколишнього середовища на об’єкті.

Для чого ця шафа не призначена

Під час визначення вимог до обладнання для зберігання електрозахисних засобів важливо чітко окреслити призначення виробу.

Шафа призначена для зберігання електроізоляційного та захисного обладнання. Це не означає, що саму металеву шафу слід називати «електроізоляційною шафою».

Ступінь захисту IP, захист від вологи та характеристики для умов експлуатації

Такі позначення, як «вологозахищена», «пилонепроникна» та «IP54», можна використовувати лише тоді, коли для конкретної конфігурації шафи є підтверджувальна проєктна або випробувальна документація.

Якщо тендер EPC або специфікація енергопостачальної компанії вимагає певного ступеня захисту IP, зазначте необхідне значення до отримання комерційної пропозиції.

Після цього обрану шафу можна оцінити відповідно до фактичної конструкції корпусу та наявної підтверджувальної документації, а не виходити з припущення, що всі шафи для електрозахисного обладнання мають однаковий рівень захисту від зовнішніх чинників.

Що потрібно перевірити перед введенням шафи в експлуатацію?

Конструкція шафи

• На корпусі шафи немає видимих деформацій
• Дверцята відчиняються та зачиняються належним чином
• Петлі надійно закріплені
• Основа стійка
• Внутрішні панелі та полиці правильно встановлені

Полиці та шухляди

• Положення полиць відповідає затвердженому компонуванню
• З’єднання полиць надійно закріплені
• Передбачені шухляди працюють належним чином
• Навантаження в жодній зоні зберігання не перевищує затвердженого значення

Замки та дверцята

• Замок працює належним чином
• Ключі підходять до шафи
• Дверцята правильно вирівняні
• Під час зачинення немає незвичного заїдання

Компоненти контролю мікроклімату

Якщо встановлено обладнання для обігріву, вентиляції чи осушення, переконайтеся, що комплектні компоненти, електроживлення та налаштування керування відповідають затвердженій специфікації.

Маркування та зони зберігання

Перевірте, чи правильно розміщені етикетки обладнання, позначення зон зберігання та всі попереджувальні або інформаційні позначки, передбачені проєктом.

Регулярний огляд і технічне обслуговування шафи

• Підтримуйте чистоту полиць і внутрішніх зон зберігання
• Прибирайте мастило, пил та інші забруднення
• Регулярно перевіряйте дверцята, петлі та замки
• Оглядайте полиці й точки кріплення на наявність деформацій
• Не перевантажуйте окремі полиці чи шухляди
• Перевіряйте гачки для зберігання та тримачі інструменту на надійність кріплення
• Не перекривайте вентиляційні отвори, якщо вони передбачені
• Якщо встановлено компоненти осушення чи обігріву, перевіряйте їх відповідно до інструкцій
• Стежте, щоб маркування обладнання залишалося читабельним
• Переглядайте організацію шафи після зміни переліку інструментів, що зберігаються

Контрольний список для приймання посиленої шафи

Перевірки JINPOWER перед відвантаженням

Під час перевірки перед відвантаженням замовлень для енергопостачальних компаній, проєктів EPC, промислових підприємств і дистриб’юторів слід переконатися, що фактична шафа відповідає затвердженій конфігурації проєкту.

• Габаритні розміри
• Конструкція шафи
• Вирівнювання дверцят
• Петлі
• Робота замка
• Внутрішнє розташування полиць
• Шухляди, якщо передбачені
• Панелі для інструменту та гачки, якщо передбачені
• Контейнери для зберігання та приладдя, якщо замовлені
• Оздоблення поверхні
• Конфігурація вентиляції
• Компоненти обігріву/осушення, якщо замовлені
• Маркування виробу та проєкту
• Кількість
• Пакування
• Необхідна технічна документація

Якщо проєкт вимагає спеціальних випробувань на навантаження, випробувань корпусу, інспекції третьою стороною або перевірки системи контролю мікроклімату, зазначте ці вимоги до початку виробництва.

OEM та конфігурація для проєкту

JINPOWER підтримує постачання для проєктів і оптових замовлень енергопостачальним компаніям, підстанціям, підрядникам EPC, промисловим підприємствам і дистриб’юторам електрозахисного обладнання.

Залежно від затвердженої конструкції шафи можна обговорити:

• Загальні габарити шафи
• Внутрішнє компонування
• Конфігурацію полиць
• Конфігурацію шухляд
• Розташування панелі для інструменту/перфорованої панелі
• Гачки та тримачі інструменту
• Контейнери для зберігання
• Конфігурацію замків
• Вентиляцію
• Додатковий обігрів
• Додаткове осушення
• Колір шафи
• Попереджувальні позначки
• Ідентифікацію проєкту
• Логотип/брендування
• Пакування
• Технічну документацію

Зміна кольору шафи, логотипа чи маркування не змінює її вантажопідйомність або характеристики захисту від зовнішніх чинників. Будь-які вимоги до механічної міцності, ступеня IP, обігріву чи осушення потрібно підтверджувати фактичною конструкцією шафи та відповідною специфікацією.

Як шафа вписується в систему електрозахисного обладнання?

Спеціальна шафа допомагає зберігати електрозахисне обладнання та керувати ним. Вона не замінює саме обладнання, а також необхідні для кожного виробу огляди й випробування.

До суміжних категорій продукції JINPOWER належатьШафи для електрозахисного інструменту,Заземлювальне обладнання,Електрозахисні ЗІЗтаІндикатори напруги.

Чому варто обрати посилені шафи JINPOWER для електрозахисного обладнання?

Розроблені з урахуванням електрозахисного обладнання

JINPOWER постачає заземлювальне обладнання, індикатори напруги, ізольований оперативний інструмент, електрозахисні ЗІЗ та інші засоби безпеки для енергетичної галузі, що дає змогу розробляти компонування шафи з урахуванням обладнання, яке фактично зберігатиметься в ній.

Вибір посиленої конструкції з урахуванням фактичного навантаження

Ми рекомендуємо підбирати конструкцію шафи за габаритами інструментів, навантаженням на полиці й шухляди, загальною вагою обладнання та процесом зберігання, а не використовувати слово «посилена» лише як позначення виробу.

Налаштовуване внутрішнє компонування

Полиці, шухляди, панелі для інструменту, гачки та зони зберігання можна узгодити відповідно до затвердженої конфігурації шафи й переліку інструментів для проєкту.

Умови зберігання на об’єкті

Для об’єктів, де потрібні більш контрольовані умови зберігання, вимоги до вентиляції, додаткового обігріву чи осушення можна розглянути до початку виробництва.

Документація для B2B-проєктів

Для тендерів енергопостачальних компаній, проєктів EPC і замовлень дистриб’юторів до затвердження замовлення можна погодити креслення шафи, габарити, вимоги до навантаження, внутрішнє компонування, вимоги до огляду та ідентифікацію проєкту.

Що зазначити у запиті комерційної пропозиції (RFQ)?

Поширені запитання

Що означає «посилена конструкція» цієї шафи для електрозахисного обладнання?

Посилена конструкція означає конфігурацію шафи, призначену для габаритнішого або важчого електрозахисного обладнання та підвищених вимог до навантаження. Точні значення навантаження на полиці й шухляди, загальної вантажопідйомності шафи, товщини матеріалу та параметрів підсилення потрібно уточнити для обраної моделі, а не визначати за назвою виробу.

Яке електрозахисне обладнання можна зберігати всередині?

Залежно від габаритів і вантажопідйомності шафу можна налаштувати для зберігання заземлювального обладнання, ізольованого інструменту, електрозахисних ЗІЗ, індикаторів напруги, вимірювальних приладів та іншого обладнання для технічного обслуговування.

Чи можна зберігати переносні комплекти заземлення?

Так, якщо обрана полиця або нижня зона зберігання має достатні габарити та затверджену вантажопідйомність. Перед остаточним затвердженням компонування шафи надайте габарити й вагу комплектів заземлення.

Чи можна змінити положення полиць і внутрішнє компонування?

Внутрішнє компонування можна обговорити відповідно до конструкції обраної шафи та вимог проєкту. Полиці, шухляди, панелі для інструменту, гачки та зони зберігання потрібно затвердити на погодженому кресленні до початку виробництва.

Чи кожна шафа комплектується обігрівом і осушенням?

Ні. Обігрів і осушення є додатковими функціями, які залежать від обраної конфігурації та вимог проєкту. Якщо потрібен контроль умов навколишнього середовища, на етапі RFQ зазначте вимоги до температури, вологості, електроживлення та керування.

Чи є шафа вологозахищеною або має ступінь захисту IP?

Не слід вважати, що кожна шафа має конкретний ступінь захисту IP. Якщо потрібен захист від вологи чи пилу або певний ступінь IP, підтвердьте цю вимогу до замовлення та перевірте її за документацією для обраної конфігурації.

Чи є ця шафа електроізоляційною?

Не слід робити таке загальне твердження. Цей виріб є шафою для зберігання електроізоляційного та захисного обладнання. Зберігання ізольованого інструменту всередині не робить саму шафу електроізоляційним корпусом.

Чи можна використовувати шафу як вогнестійку або вибухозахищену?

Лише якщо конкретну шафу спеціально спроєктовано, випробувано та документально підтверджено для такої мети. Вогнестійкість і вибухозахист є окремими технічними вимогами, не пов’язаними зі зберіганням електрозахисного обладнання.

Як вибрати розмір шафи?

Підготуйте повний перелік обладнання із зазначенням кількості, габаритів, ваги та частоти використання. Спершу слід оцінити найбільші й найважчі предмети, а потім визначити необхідний простір для полиць, шухляд, панелей для інструменту та майбутнього збільшення запасів.

Чим посилена шафа відрізняється від стандартної шафи для електрозахисного обладнання?

Стандартна шафа призначена переважно для централізованого зберігання звичайних електрозахисних ЗІЗ та інструменту. Посилена версія призначена для габаритніших комплектів обладнання, важчих інструментів і проєктів, де важливішими є вантажопідйомність і можливість налаштування внутрішнього компонування.

Чи може JINPOWER виготовити шафу за індивідуальними вимогами?

Розміри шафи, внутрішнє компонування, полиці, шухляди, панелі для інструменту, замки, маркування, логотип, вентиляцію та додаткові функції контролю мікроклімату можна обговорити відповідно до обраної конструкції та вимог проєкту.

Запитайте про посилені шафи для електрозахисного обладнання та їхню вартість

Якщо ви шукаєте посилені шафи для електрозахисного обладнання для підстанції, центру технічного обслуговування електромереж, розподільчого об’єкта, підрозділу з обслуговування ліній електропередачі, промислової електротехнічної майстерні чи проєкту EPC, надішліть JINPOWER фактичний перелік обладнання замість того, щоб просто просити «велику шафу для інструменту».

Надайте інформацію про типи обладнання, його габарити й орієнтовну вагу, необхідний розмір шафи, вимоги до навантаження на полиці та шухляди, бажане внутрішнє компонування, вимоги до замикання, умови навколишнього середовища, потреби у вентиляції чи осушенні, кількість і необхідні технічні документи.

Після цього JINPOWER зможе оцінити розмір шафи, посилену конструкцію, внутрішні зони зберігання та додаткові функції до підготовки комерційної пропозиції й затвердження проєкту.
