Destaques do produto

• Estrutura de armário reforçada para equipamentos de segurança elétrica maiores e mais pesados
• Armazenamento centralizado de ferramentas isoladas, equipamentos de aterramento, EPI e equipamentos de manutenção
• Zonas internas de armazenamento configuráveis de acordo com o tipo de ferramenta e os requisitos do projeto
• Adequado para prateleiras, gavetas, painéis de ferramentas, ganchos e caixas organizadoras, conforme a configuração selecionada
• Design de armário com fechadura para armazenamento controlado de ferramentas
• Configuração de ventilação de acordo com o armário selecionado
• Função opcional de aquecimento ou desumidificação, conforme os requisitos do projeto
• Projetado para armazenamento por categorias, localização mais rápida de ferramentas e gestão de inspeções facilitada
• Adequado para subestações, centros de manutenção elétrica, instalações de distribuição e oficinas elétricas industriais
• As dimensões do armário, o layout interno, a etiquetagem, o logotipo e a configuração do projeto podem ser discutidos antes da produção

Especificações técnicas rápidas

As dimensões exatas do armário, a espessura da chapa, a carga de cada prateleira, a carga das gavetas e a capacidade de carga total devem ser confirmadas na ficha técnica e no desenho aprovado do modelo selecionado. Esses valores não devem ser presumidos apenas com base no nome do produto “Reforçado”.

Configuração típica do armário

A disposição interna deve ser definida com base na lista real de ferramentas, em vez de usar o mesmo layout de armário para todos os projetos.

A combinação exata de prateleiras, gavetas, painéis perfurados, ganchos e caixas depende do armário selecionado. Confirme o layout interno final no desenho aprovado antes da produção.

Guia rápido de seleção

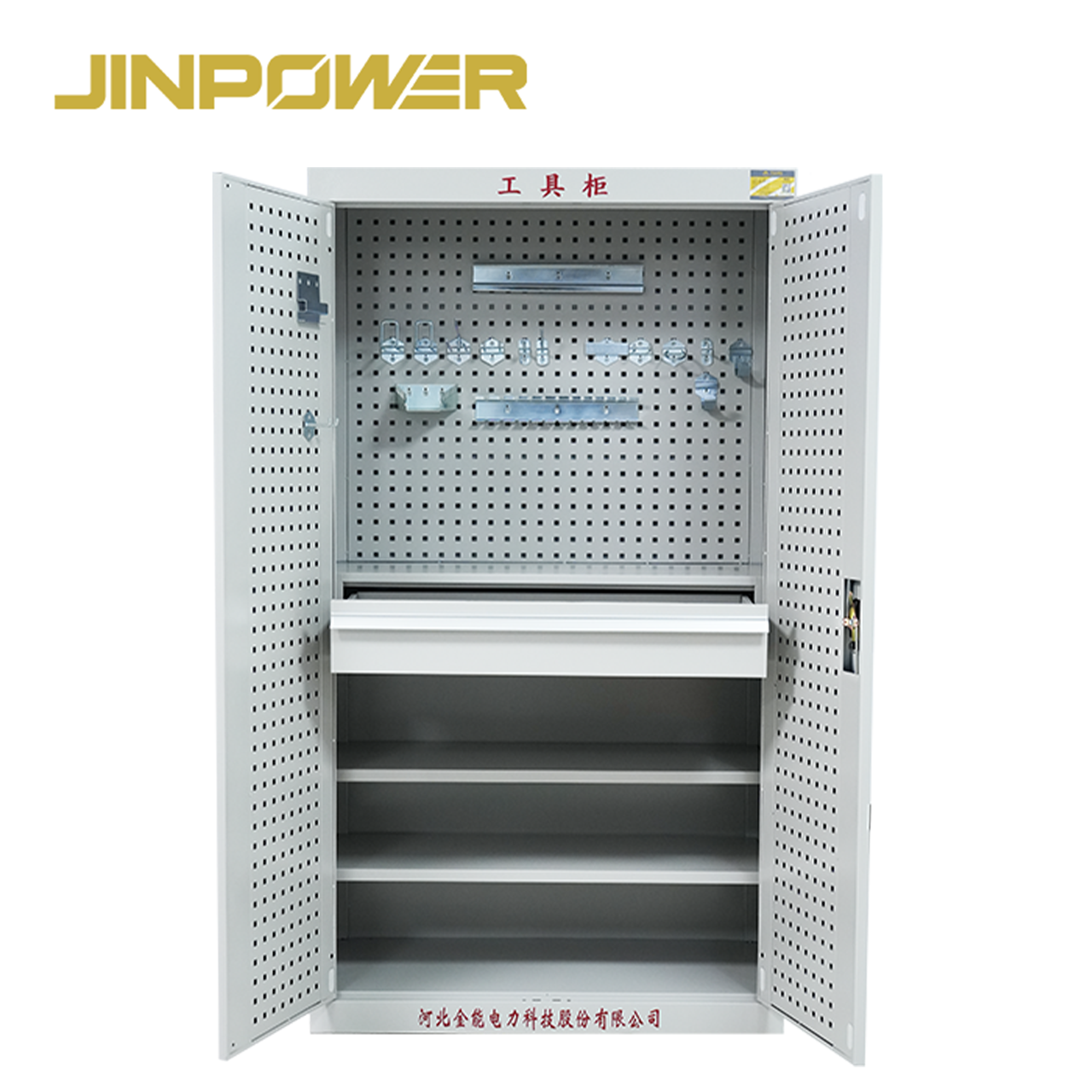

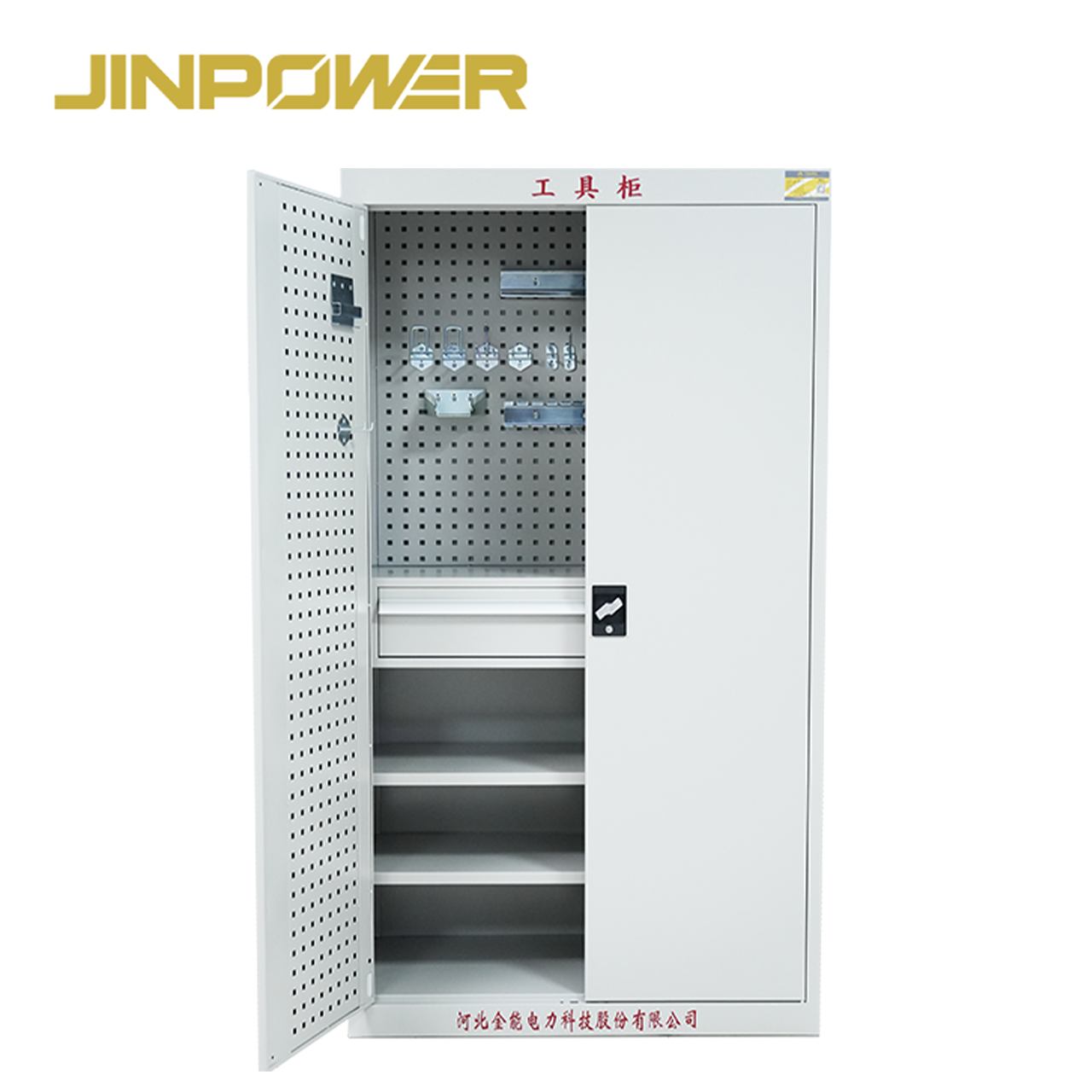

O que é um armário reforçado para equipamentos de segurança elétrica

Um armário reforçado para equipamentos de segurança elétrica é um sistema de armazenamento centralizado para ferramentas de segurança elétrica e equipamentos de manutenção que exigem maior capacidade de armazenamento, organização interna mais robusta ou maior capacidade de carga do que um armário de segurança de uso geral.

O objetivo não é simplesmente colocar as ferramentas atrás da porta de um armário.

Um armário planejado adequadamente deve ajudar a equipe de manutenção a:

• Separar diferentes categorias de equipamentos de segurança elétrica
• Manter as ferramentas de uso frequente fáceis de identificar e localizar
• Reduzir o empilhamento descontrolado e o armazenamento no chão
• Proteger os equipamentos contra danos físicos e contaminação desnecessários
• Facilitar inspeções periódicas e o controle de inventário
• Identificar mais facilmente ferramentas em falta
• Preparar kits de trabalho completos antes do início da manutenção

Para concessionárias de serviços públicos e projetos EPC, o armário pode, portanto, fazer parte do processo de gestão de equipamentos de segurança elétrica, em vez de funcionar como um armário comum de oficina.

O que torna o armário “reforçado”?

“Reforçado” deve descrever a estrutura real do armário e os requisitos de carga, e não ser usado apenas como um rótulo de marketing.

Ao avaliar um armário reforçado, os compradores devem verificar:

• Material e construção do armário
• Espessura da chapa de aço, quando aplicável
• Estrutura das prateleiras
• Capacidade de carga das prateleiras
• Capacidade de carga das gavetas
• Capacidade de carga total do armário
• Construção das portas e dobradiças
• Reforço interno
• Estrutura da base
• Distribuição do peso das ferramentas

Um armário destinado a conjuntos portáteis de aterramento pesado, grampos e equipamentos de manutenção pode exigir uma estrutura de prateleiras muito diferente daquela de um armário usado principalmente para luvas, capacetes e instrumentos de teste leves.

Por esse motivo, a JINPOWER recomenda confirmar a lista de equipamentos e o peso estimado a armazenar antes da aprovação da configuração final do armário.

Armário reforçado versus armário padrão para equipamentos de segurança elétrica

Nenhum dos tipos de armário é automaticamente melhor. A escolha correta depende das ferramentas, do peso dos equipamentos, do espaço disponível e do fluxo de trabalho de manutenção.

Para o armazenamento geral de equipamentos de segurança elétrica, consulte nossoArmário padrão para equipamentos de segurança elétrica.

O que pode ser armazenado no armário?

A lista exata de itens a armazenar depende das dimensões do armário, do layout interno e da capacidade de carga.

Os equipamentos típicos de segurança elétrica e manutenção podem incluir:

• Luvas isolantes elétricas
• Botas isolantes elétricas
• Capacetes de segurança e EPI elétrico
• Detectores de tensão
• Ferramentas manuais isoladas
• Conjuntos portáteis de aterramento
• Grampos de aterramento
• Conjuntos de cabos de aterramento
• Instrumentos de teste elétrico
• Conjuntos de ferramentas e acessórios de manutenção
• Equipamentos de proteção contra quedas, quando o método de armazenamento for adequado
• Equipamentos de segurança sobressalentes

Equipamentos grandes ou compridos, como bastões de manobra isolados, só devem ser armazenados no armário quando suas dimensões e seu sistema de suporte tiverem sido especificamente projetados para esse fim. Não dobre, comprima nem apoie incorretamente ferramentas de manobra isoladas compridas apenas para fazê-las caber no armário.

A divisão interna em zonas facilita a gestão das ferramentas

Um armário grande torna-se difícil de organizar se todas as ferramentas forem simplesmente colocadas na prateleira disponível mais próxima.

Uma abordagem melhor é dividir o armário em zonas funcionais de armazenamento.

O plano final de zoneamento deve basear-se na lista real de ferramentas do projeto e no layout aprovado do armário.

Por que as condições de armazenamento são importantes para os equipamentos de segurança elétrica

Os equipamentos de segurança elétrica não devem ser tratados como ferragens comuns.

Produtos de borracha isolante e outros equipamentos de segurança podem ser afetados por condições inadequadas de armazenamento, danos físicos, contaminação, umidade excessiva, calor e exposição ambiental prolongada.

Um armário dedicado ajuda a criar um local de armazenamento mais controlado e organizado, mas não substitui os requisitos de armazenamento, inspeção ou ensaio aplicáveis a cada item.

Por exemplo, as luvas isolantes elétricas ainda devem ser armazenadas, inspecionadas e submetidas a ensaios periódicos de acordo com os regulamentos e as normas aplicáveis e as instruções do fabricante, mesmo quando guardadas em um armário dedicado para equipamentos de segurança.

Ventilação, aquecimento e desumidificação

As instalações elétricas apresentam diferentes condições de armazenamento. Uma sala de controle interna seca pode exigir uma configuração de armário muito diferente daquela necessária em uma subestação ou centro de manutenção úmido.

Ventilação

A ventilação pode favorecer a circulação de ar dentro do armário e reduzir condições de armazenamento com ar estagnado.

O projeto exato da ventilação depende do armário selecionado e deve ser confirmado na especificação do projeto.

Desumidificação opcional

Quando o ambiente de armazenamento apresentar umidade elevada, pode-se discutir uma configuração opcional de desumidificação de acordo com o armário selecionado e os requisitos do projeto.

Se o projeto exigir um ponto de ajuste de umidade, faixa de controle, sensor, alarme ou visor específicos, esses parâmetros devem ser informados durante a etapa de solicitação de cotação (RFQ).

Aquecimento opcional

O aquecimento também pode ser configurado para ambientes de armazenamento específicos nos quais o projeto exija controle de temperatura ou condensação.

Não se deve presumir que o aquecimento seja padrão em todos os armários. A alimentação elétrica, a potência nominal, o tipo de controlador e a faixa de operação precisam ser confirmados para a configuração selecionada.

O controle ambiental não substitui os requisitos dos equipamentos

Um armário com ventilação, aquecimento ou desumidificação pode contribuir para uma melhor gestão do armazenamento, mas não torna automaticamente todas as ferramentas armazenadas conformes com os requisitos de armazenamento aplicáveis.

Siga sempre os requisitos de armazenamento, inspeção e ensaio de cada produto de segurança elétrica.

Como selecionar o tamanho do armário

1. Prepare uma lista completa de ferramentas

Não comece pedindo um armário simplesmente “grande”.

Faça uma lista das ferramentas e dos equipamentos de segurança que precisam ser armazenados, incluindo quantidade, dimensões aproximadas e peso.

2. Identifique o equipamento de maiores dimensões

O item maior ou mais comprido geralmente determina se um layout padrão de prateleiras será adequado.

Alguns exemplos são conjuntos de cabos de aterramento, grampos maiores, maletas de ferramentas ou determinadas ferramentas isoladas.

3. Separe os equipamentos pesados dos leves

Os equipamentos de aterramento pesados não devem ser colocados simplesmente em qualquer prateleira disponível.

Seu peso deve ser considerado ao definir a posição e a estrutura das prateleiras e a distribuição geral da carga.

4. Considere a frequência de acesso

As ferramentas de uso frequente normalmente devem ser mais acessíveis do que os equipamentos sobressalentes raramente utilizados.

Uma boa organização do armário pode reduzir buscas desnecessárias durante a preparação para a manutenção.

5. Reserve uma capacidade futura razoável

Um armário dimensionado exatamente para a lista de ferramentas atual pode ficar superlotado quando forem acrescentados outros EPI ou equipamentos de manutenção.

Para projetos de longo prazo, considere uma expansão futura razoável, sem tornar o armário desnecessariamente grande.

Como selecionar a capacidade de carga

A capacidade de carga deve estar entre as primeiras questões técnicas ao comprar um armário reforçado.

Solicite separadamente as informações sobre:

• Capacidade de carga de cada prateleira
• Capacidade de carga das gavetas, quando aplicável
• Capacidade de carga da base ou do compartimento inferior
• Capacidade de carga total do armário

São parâmetros diferentes.

Um armário pode ter capacidade de carga total adequada, mas ainda assim possuir uma prateleira individual inadequada para um conjunto de aterramento muito pesado.

Para uma aquisição profissional, informe os pesos estimados dos equipamentos para que a estrutura interna possa ser analisada antes da aprovação final.

Gestão de travamento e acesso

Um armário com fechadura pode ajudar a evitar o acesso descontrolado e manter os equipamentos de segurança elétrica em um local de armazenamento designado.

Dependendo do projeto, os compradores podem precisar confirmar:

• Fechadura mecânica com chave
• Quantidade de fechaduras
• Gestão das chaves
• Sistema de acesso às portas
• Etiquetagem do projeto
• Identificação dos equipamentos
• Procedimentos para usuários autorizados

Um armário trancado pode ajudar a gerir o acesso, mas não deve ser descrito como um sistema de bloqueio e etiquetagem (Lockout / Tagout) a menos que tenha sido especificamente projetado e aprovado para esse fim.

Principais aplicações

Subestações

As subestações podem necessitar de armazenamento centralizado de equipamentos de aterramento, detectores de tensão, EPI elétrico e ferramentas de operação utilizadas em manobras, inspeções e manutenção.

Um armário reforçado é especialmente útil quando várias categorias de equipamentos precisam ser gerenciadas em uma única área designada para equipamentos de segurança.

Centros de manutenção de concessionárias

Os centros de manutenção de concessionárias podem armazenar kits completos de aterramento, grampos, equipamentos de teste elétrico, ferramentas isoladas e EPI de reposição para várias equipes.

Nessas aplicações, a capacidade de carga e a divisão interna em zonas são mais importantes do que simplesmente maximizar o número de prateleiras.

Salas de distribuição de energia

As instalações de distribuição podem usar armários dedicados para manter os equipamentos de segurança elétrica separados dos materiais gerais de manutenção e facilitar sua inspeção antes do trabalho.

Unidades de manutenção de transmissão

As equipes de manutenção de transmissão podem precisar de armazenamento centralizado para equipamentos de aterramento, ferramentas isoladas, EPI e acessórios de manutenção em campo antes de distribuir os equipamentos às equipes.

Oficinas elétricas industriais

Fábricas, minas, instalações de energia e grandes plantas industriais podem usar o armário para a gestão dedicada de equipamentos de manutenção elétrica e segurança.

Instalações de energia renovável

Instalações solares, eólicas e BESS também podem precisar de armazenamento centralizado de EPI elétrico, equipamentos de aterramento, detectores de tensão e ferramentas de manutenção.

A configuração do armário deve basear-se na lista real de equipamentos e nas condições ambientais do local.

O que este armário não é

É importante definir claramente os limites do produto ao especificar equipamentos de armazenamento para segurança elétrica.

O armário armazena equipamentos de segurança e isolação elétrica. Isso não significa que o próprio armário metálico deva ser descrito como um “armário eletricamente isolante”.

Classificação IP, proteção contra umidade e declarações ambientais

Termos como “à prova de umidade”, “à prova de poeira” e “IP54” só devem ser usados quando houver documentação de projeto ou ensaio que comprove a configuração exata do armário.

Se uma licitação EPC ou especificação de concessionária exigir uma classificação IP, informe a classificação exigida antes de solicitar a cotação.

O armário selecionado poderá então ser avaliado com base na estrutura real do invólucro e nos documentos comprobatórios disponíveis, em vez de presumir que todos os armários para equipamentos de segurança elétrica oferecem o mesmo nível de proteção ambiental.

O que deve ser verificado antes de colocar o armário em serviço?

Estrutura do armário

• O corpo do armário não apresenta deformações visíveis
• As portas abrem e fecham corretamente
• As dobradiças estão firmes
• A base está estável
• Os painéis internos e as prateleiras estão instalados corretamente

Prateleiras e gavetas

• As posições das prateleiras correspondem ao layout aprovado
• As conexões das prateleiras estão firmes
• As gavetas funcionam normalmente, quando incluídas
• Nenhuma zona de armazenamento está carregada acima da capacidade aprovada

Fechaduras e portas

• A fechadura funciona normalmente
• As chaves correspondem ao armário
• O alinhamento das portas está correto
• Não há interferência anormal durante o fechamento

Componentes de controle ambiental

Quando houver equipamentos de aquecimento, ventilação ou desumidificação instalados, verifique se os componentes fornecidos, a alimentação elétrica e os ajustes de controle correspondem à especificação aprovada.

Etiquetas e zonas de armazenamento

Verifique se as etiquetas dos equipamentos, a identificação das zonas de armazenamento e quaisquer avisos ou etiquetas de gestão específicos do projeto estão posicionados corretamente.

Inspeção e manutenção de rotina do armário

• Mantenha as prateleiras e as áreas internas de armazenamento limpas
• Remova óleo, poeira e outras contaminações
• Verifique regularmente as portas, dobradiças e fechaduras
• Inspecione as prateleiras e os pontos de fixação para detectar deformações
• Não sobrecarregue prateleiras ou gavetas individuais
• Verifique se os ganchos de armazenamento e os suportes para ferramentas estão firmes
• Mantenha desobstruídas as aberturas de ventilação, quando existentes
• Verifique os componentes de desumidificação ou aquecimento de acordo com as respectivas instruções, quando instalados
• Mantenha as etiquetas dos equipamentos legíveis
• Revise a organização do armário quando o inventário de ferramentas armazenadas mudar

Lista de verificação de aceitação para compradores de armários reforçados

Inspeções da JINPOWER antes do envio

Para pedidos de concessionárias, projetos EPC, instalações industriais e distribuidores, a inspeção antes do envio deve se concentrar em garantir que o armário fornecido corresponda à configuração de projeto aprovada.

• Dimensões gerais
• Estrutura do armário
• Alinhamento das portas
• Dobradiças
• Funcionamento da fechadura
• Layout interno das prateleiras
• Gavetas, quando incluídas
• Painéis e ganchos para ferramentas, quando incluídos
• Caixas organizadoras e acessórios, quando solicitados
• Acabamento da superfície
• Configuração de ventilação
• Componentes de aquecimento / desumidificação, quando solicitados
• Etiquetas do produto e do projeto
• Quantidade
• Embalagem
• Documentação técnica exigida

Se o projeto exigir ensaios de carga específicos, ensaios do invólucro, inspeção por terceiros ou verificação do controle ambiental, inclua esses requisitos antes do início da produção.

Configuração OEM e para projetos

A JINPOWER oferece fornecimento para projetos e em grandes quantidades a concessionárias, subestações, empreiteiras EPC, instalações industriais e distribuidores de equipamentos de segurança elétrica.

Dependendo do projeto de armário confirmado, as discussões do projeto podem incluir:

• Tamanho geral do armário
• Layout interno
• Configuração das prateleiras
• Configuração das gavetas
• Disposição do painel para ferramentas / painel perfurado
• Ganchos e suportes para ferramentas
• Caixas organizadoras
• Configuração das fechaduras
• Ventilação
• Aquecimento opcional
• Desumidificação opcional
• Cor do armário
• Etiquetas de segurança
• Identificação do projeto
• Logotipo / marca
• Embalagem
• Documentação técnica

Alterar a cor, o logotipo ou a etiqueta do armário não altera sua capacidade de carga nem seu desempenho ambiental. Qualquer requisito mecânico, de classificação IP, aquecimento ou desumidificação deve ser confirmado com base no projeto real do armário e na especificação correspondente.

Como o armário se integra a um sistema de equipamentos de segurança elétrica?

Um armário dedicado facilita o armazenamento e a gestão dos equipamentos de segurança elétrica. Ele não substitui os próprios equipamentos nem as inspeções e os ensaios exigidos para cada item.

As categorias de produtos relacionadas da JINPOWER incluemArmários para ferramentas de segurança elétrica,Equipamentos de aterramento,EPI de segurança elétricaeDetectores de tensão.

Por que escolher os armários reforçados da JINPOWER para equipamentos de segurança elétrica?

Projetados para equipamentos de segurança elétrica

A JINPOWER fornece equipamentos de aterramento, detectores de tensão, ferramentas isoladas de operação, EPI elétrico e outros produtos de segurança para concessionárias, permitindo que o layout do armário seja planejado considerando os equipamentos que serão armazenados.

Seleção reforçada baseada na carga real

Recomendamos selecionar a construção do armário com base nas dimensões das ferramentas, na carga das prateleiras e gavetas, no peso total dos equipamentos e no fluxo de trabalho de armazenamento, em vez de usar “Reforçado” apenas como rótulo do produto.

Layout interno configurável

Prateleiras, gavetas, painéis para ferramentas, ganchos e zonas de armazenamento podem ser discutidos de acordo com a configuração confirmada do armário e a lista de ferramentas do projeto.

Ambiente de armazenamento do projeto

Para instalações que exigem condições de armazenamento mais controladas, os requisitos de ventilação e de aquecimento ou desumidificação opcionais podem ser avaliados antes da produção.

Documentação para projetos B2B

Para licitações de concessionárias, projetos EPC e pedidos de distribuidores, os desenhos do armário, as dimensões, os requisitos de carga, o layout interno, os requisitos de inspeção e a identificação do projeto podem ser confirmados antes da aprovação do pedido.

O que incluir na sua solicitação de cotação (RFQ)?

Perguntas frequentes

O que torna este armário para equipamentos de segurança elétrica “reforçado”?

“Reforçado” refere-se a uma configuração de armário destinada a equipamentos de segurança elétrica maiores ou mais pesados e a requisitos de carga de armazenamento mais elevados. A carga exata das prateleiras e gavetas, a carga total do armário, a espessura do material e os reforços devem ser confirmados para o modelo selecionado, em vez de presumidos com base no nome do produto.

Que equipamentos de segurança elétrica podem ser armazenados no armário?

De acordo com as dimensões e a capacidade de carga do armário, ele pode ser configurado para equipamentos de aterramento, ferramentas isoladas, EPI elétrico, detectores de tensão, instrumentos de teste e outros equipamentos de manutenção.

É possível armazenar conjuntos portáteis de aterramento?

Sim, desde que a prateleira ou a área de armazenamento inferior selecionada tenha dimensões suficientes e capacidade de carga aprovada. Informe as dimensões e o peso dos conjuntos de aterramento antes de finalizar o layout do armário.

É possível personalizar as posições das prateleiras e o layout interno?

O layout interno pode ser discutido de acordo com o projeto do armário selecionado e os requisitos do projeto. As prateleiras, gavetas, painéis para ferramentas, ganchos e zonas de armazenamento devem ser confirmados no desenho aprovado antes da produção.

Todos os armários incluem aquecimento e desumidificação?

Não. O aquecimento e a desumidificação são funções opcionais, de acordo com a configuração selecionada e os requisitos do projeto. Se for necessário controle ambiental, informe os requisitos de temperatura, umidade, alimentação elétrica e controle durante a etapa de solicitação de cotação (RFQ).

O armário é à prova de umidade ou possui classificação IP?

Não presuma que todos os armários tenham uma classificação IP específica. Se forem necessárias proteção contra umidade, proteção contra poeira ou uma classificação IP específica, confirme esse requisito antes de fazer o pedido e verifique-o na documentação comprobatória da configuração selecionada.

Este é um armário eletricamente isolante?

Não se deve fazer uma declaração geral nesse sentido. Este produto é um armário de armazenamento para equipamentos de segurança e isolação elétrica. O fato de ferramentas isolantes serem armazenadas no interior não torna o armário, por si só, um invólucro eletricamente isolante.

O armário pode ser usado como armário resistente ao fogo ou à prova de explosão?

Somente se o armário específico tiver sido projetado, ensaiado e documentado para esse fim. A resistência ao fogo e a proteção contra explosão são requisitos técnicos distintos do armazenamento de equipamentos de segurança elétrica.

Como devo escolher o tamanho do armário?

Prepare uma lista completa dos equipamentos, incluindo quantidade, dimensões, peso e frequência de acesso. Primeiro, avalie os itens maiores e mais pesados; em seguida, considere o espaço necessário nas prateleiras, as gavetas, os painéis para ferramentas e a capacidade de armazenamento futura.

Qual é a diferença entre o armário reforçado e o armário padrão para equipamentos de segurança elétrica?

O armário padrão concentra-se principalmente no armazenamento centralizado de EPI elétrico e ferramentas de segurança de uso geral. A versão reforçada destina-se a conjuntos de equipamentos maiores, ferramentas mais pesadas e projetos nos quais a capacidade de carga e a organização interna configurável são mais importantes.

A JINPOWER pode personalizar o armário?

O tamanho do armário, o layout interno, as prateleiras, as gavetas, os painéis para ferramentas, o sistema de travamento, as etiquetas, o logotipo, a ventilação e as funções opcionais de controle ambiental podem ser discutidos de acordo com o projeto selecionado e os requisitos do projeto.

Solicite informações e preços do armário reforçado para equipamentos de segurança elétrica

Se estiver adquirindo armários reforçados para equipamentos de segurança elétrica para uma subestação, centro de manutenção de concessionária, instalação de distribuição, unidade de manutenção de transmissão, oficina elétrica industrial ou projeto EPC, envie à JINPOWER a lista real dos equipamentos, em vez de solicitar apenas um “armário grande para ferramentas”.

Informe os tipos de equipamentos, as dimensões, os pesos estimados, o tamanho de armário necessário, os requisitos de carga das prateleiras e gavetas, o layout interno preferido, os requisitos de travamento, as condições ambientais, as necessidades de ventilação ou desumidificação, a quantidade e os documentos técnicos necessários.

Assim, a JINPOWER poderá avaliar o tamanho do armário, a estrutura reforçada, as zonas internas de armazenamento e as funções opcionais antes da cotação e da aprovação do projeto.
