Istaknute karakteristike proizvoda

• Robusna konstrukcija ormara za veću i težu opremu za električnu bezbednost
• Centralizovano skladištenje izolovanog alata, opreme za uzemljenje, PPE opreme i opreme za održavanje
• Unutrašnje zone za skladištenje mogu se prilagoditi vrsti alata i zahtevima projekta
• U zavisnosti od izabrane konfiguracije, moguće je postaviti police, fioke, panele za alat, kuke i kutije za odlaganje
• Ormarić sa bravom za kontrolisano skladištenje alata
• Konfiguracija ventilacije zavisi od izabranog ormara
• Opciona funkcija grejanja ili odvlaživanja, u skladu sa zahtevima projekta
• Projektovan za kategorizovano skladištenje, brže pronalaženje alata i lakše upravljanje inspekcijama
• Pogodan za trafostanice, centre za održavanje elektroenergetske opreme, distributivne objekte i industrijske elektro-radionice
• O dimenzijama ormara, unutrašnjem rasporedu, označavanju, logotipu i konfiguraciji za projekat može se razgovarati pre proizvodnje

Kratke tehničke specifikacije

Tačne dimenzije ormara, debljinu lima, nosivost pojedinačnih polica, nosivost fioka i ukupnu nosivost treba proveriti u tehničkom listu i odobrenom crtežu za izabrani model. Ove vrednosti ne treba pretpostavljati samo na osnovu naziva proizvoda „Heavy-Duty”.

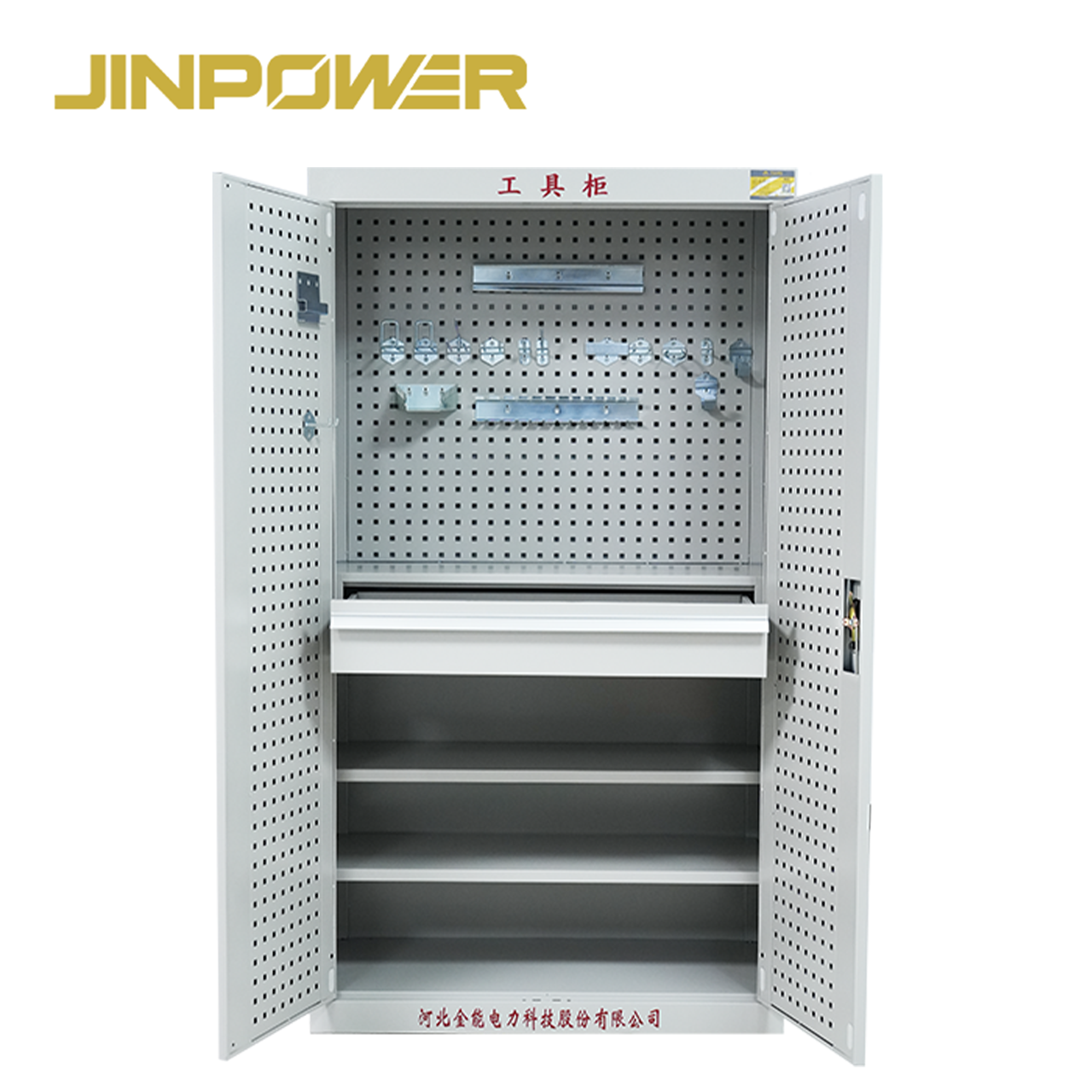

Tipična konfiguracija ormara

Unutrašnji raspored treba odabrati na osnovu stvarnog spiska alata, umesto da se isti raspored ormara koristi za svaki projekat.

Tačna kombinacija polica, fioka, perforiranih panela, kuka i kutija zavisi od izabranog ormara. Pre proizvodnje potvrdite konačni unutrašnji raspored na odobrenom crtežu.

Kratki vodič za izbor

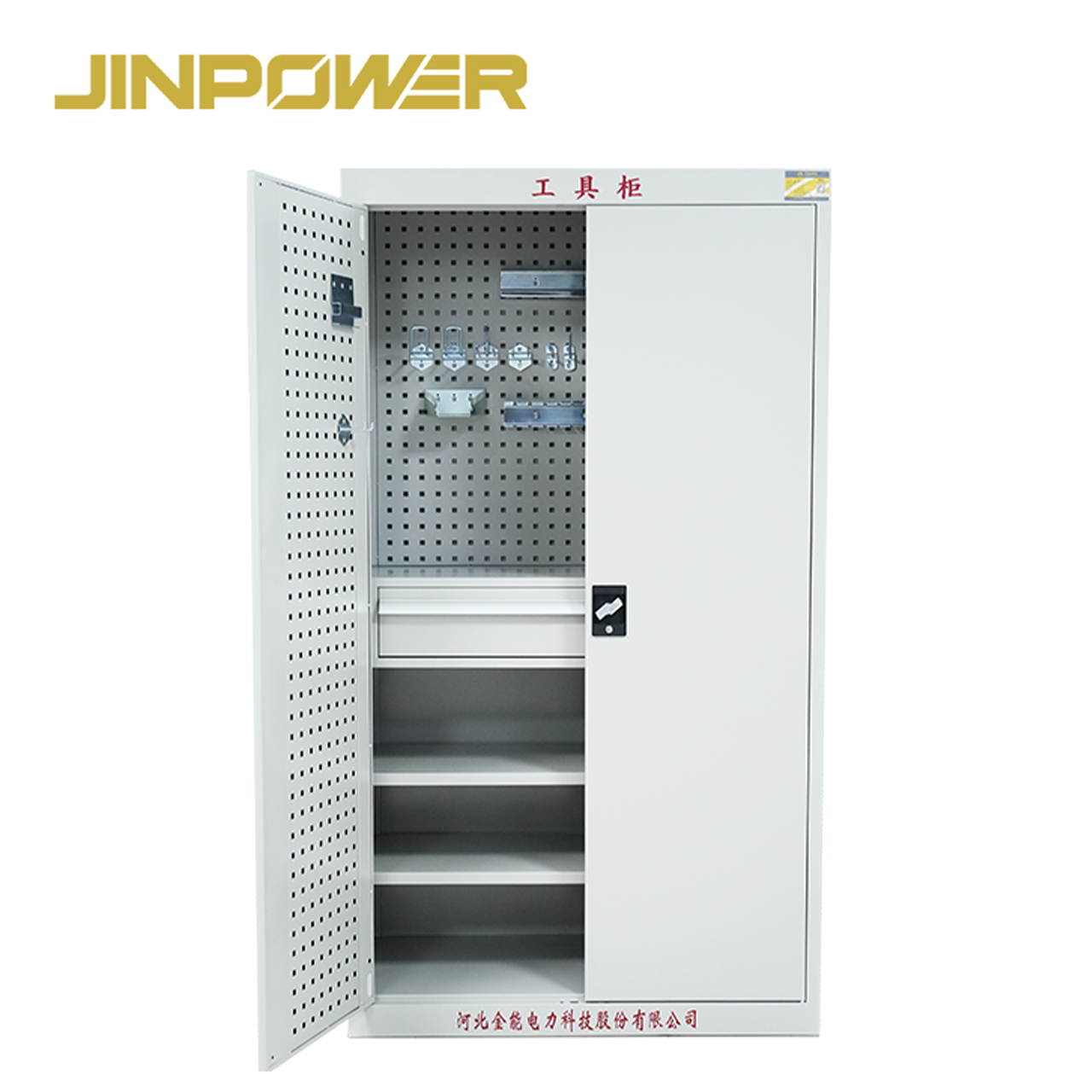

Šta je robusni ormar za opremu za električnu bezbednost

Robusni ormar za opremu za električnu bezbednost je centralizovani sistem za skladištenje električnih bezbednosnih alata i opreme za održavanje, koji zahteva veći skladišni kapacitet, bolje unutrašnje uređenje ili veću nosivost od ormara za opštu namenu.

Cilj nije samo da se alat stavi iza vrata ormara.

Dobro isplaniran ormar treba da pomogne timu za održavanje da:

• Razdvoji različite kategorije opreme za električnu bezbednost
• Omogući lako prepoznavanje i pronalaženje često korišćenog alata
• Smanji nekontrolisano slaganje opreme i njeno držanje na podu
• Zaštiti opremu od nepotrebnih fizičkih oštećenja i kontaminacije
• Podrži redovne inspekcije i upravljanje zalihama
• Olakša uočavanje nedostajućeg alata
• Omogući pripremu kompleta opreme pre početka održavanja

Zato za elektrodistributivna preduzeća i EPC projekte ormar može postati deo procesa upravljanja opremom za električnu bezbednost, umesto da služi kao običan radionički ormar.

Šta čini ormar „robusnim”?

„Heavy-Duty” treba da opisuje stvarnu konstrukciju ormara i zahteve za nosivost, a ne da se koristi samo kao marketinška oznaka.

Pri proceni robusnog ormara kupci treba da provere:

• Materijal i konstrukciju ormara
• Debljinu čeličnog lima, gde je primenljivo
• Konstrukciju polica
• Nosivost polica
• Nosivost fioka
• Ukupnu nosivost ormara
• Konstrukciju vrata i šarki
• Unutrašnja ojačanja
• Konstrukciju postolja
• Raspored težine alata

Ormar namenjen za teške prenosive komplete za uzemljenje, stezaljke i opremu za održavanje može zahtevati sasvim drugačiju konstrukciju polica od ormara koji se uglavnom koristi za rukavice, kacige i lagane merne instrumente.

Zato JINPOWER preporučuje da se pre odobravanja konačne konfiguracije ormara potvrde spisak opreme i procenjena težina skladištenih predmeta.

Robusni i standardni ormari za opremu za električnu bezbednost

Nijedan tip ormara nije automatski bolji. Pravi izbor zavisi od stvarnog alata, težine opreme, raspoloživog prostora i radnog procesa održavanja.

Za skladištenje opšte opreme za električnu bezbednost pogledajte našStandardni ormar za opremu za električnu bezbednost.

Šta može da se skladišti u ormaru?

Stvarni spisak opreme za skladištenje zavisi od dimenzija ormara, unutrašnjeg rasporeda i nosivosti.

Tipična oprema za električnu bezbednost i održavanje može da obuhvata:

• Električarske izolacione rukavice
• Električarske izolacione čizme
• Zaštitne kacige i PPE opremu za električare
• Detektore napona
• Izolovani ručni alat
• Prenosive komplete za uzemljenje
• Stezaljke za uzemljenje
• Sklopove kablova za uzemljenje
• Električne merne instrumente
• Komplete alata i pribor za održavanje
• Opremu za zaštitu od pada, ako je način skladištenja odgovarajući
• Rezervnu bezbednosnu opremu

Velika ili duga oprema, kao što su izolacione motke za rad pod naponom (Hot Sticks), sme da se skladišti u ormaru samo ako su njegove dimenzije i način oslanjanja posebno projektovani za tu namenu. Nemojte savijati, sabijati niti nepravilno podupirati dugačke izolovane radne alate samo da bi stali u ormar.

Unutrašnje zone olakšavaju upravljanje alatom

Veliki ormar postaje težak za organizaciju ako se sav alat samo stavi na najbližu slobodnu policu.

Bolje je podeliti ormar na funkcionalne zone za skladištenje.

Konačni plan zona treba da se zasniva na stvarnom spisku alata za projekat i odobrenom rasporedu ormara.

Zašto su uslovi skladištenja važni za opremu za električnu bezbednost

Opremu za električnu bezbednost ne treba tretirati kao običan alat i pribor.

Na gumene izolacione proizvode i drugu bezbednosnu opremu mogu uticati neodgovarajući uslovi skladištenja, fizička oštećenja, kontaminacija, prekomerna vlažnost, toplota i dugotrajna izloženost spoljnim uslovima.

Namenski ormar omogućava kontrolisanije i organizovanije mesto za skladištenje, ali sam ormar ne zamenjuje zahteve za skladištenje, inspekciju ili ispitivanje koji važe za svaki pojedinačni predmet.

Na primer, električarske izolacione rukavice treba skladištiti, pregledati i periodično ispitivati u skladu sa važećim propisima, standardima i uputstvima proizvođača čak i kada se čuvaju u namenskom ormaru za bezbednosnu opremu.

Ventilacija, grejanje i odvlaživanje

Uslovi skladištenja razlikuju se od jednog elektroenergetskog objekta do drugog. Za suvu unutrašnju komandnu prostoriju može biti potrebna sasvim drugačija konfiguracija ormara nego za vlažnu trafostanicu ili centar za održavanje.

Ventilacija

Ventilacija može da podstakne cirkulaciju vazduha u ormaru i smanji zadržavanje ustajalog vazduha tokom skladištenja.

Tačno rešenje ventilacije zavisi od izabranog ormara i treba da bude potvrđeno u specifikaciji projekta.

Opciona funkcija odvlaživanja

Ako je vlažnost u prostoru za skladištenje povećana, može se razmotriti opciona konfiguracija za odvlaživanje, u skladu sa izabranim ormarom i zahtevima projekta.

Ako projekat zahteva određenu zadatu vrednost vlažnosti, opseg regulacije, senzor, alarm ili displej, te parametre treba navesti u fazi RFQ-a.

Opciona funkcija grejanja

Grejanje se takođe može predvideti za posebne uslove skladištenja kada projekat zahteva upravljanje temperaturom ili kondenzacijom.

Ne treba pretpostavljati da je grejanje standardno ugrađeno u svaki ormar. Za izabranu konfiguraciju potrebno je potvrditi napajanje, nazivnu snagu, tip regulatora i opseg rada.

Kontrola uslova okoline ne zamenjuje zahteve za opremu

Ormar sa ventilacijom, grejanjem ili odvlaživanjem može da doprinese boljem upravljanju skladištenjem, ali time se automatski ne obezbeđuje usaglašenost svakog uskladištenog alata sa važećim zahtevima za njegovo skladištenje.

Uvek poštujte zahteve za skladištenje, inspekciju i ispitivanje svakog pojedinačnog proizvoda za električnu bezbednost.

Kako odabrati veličinu ormara

1. Pripremite kompletan spisak alata

Nemojte početi tako što ćete jednostavno tražiti „veliki” ormar.

Navedite alat i bezbednosnu opremu koju treba skladištiti, uključujući količinu, približne dimenzije i težinu.

2. Utvrdite dimenzije najveće opreme

Najveći ili najduži predmet često određuje da li će odgovarati standardni raspored polica.

To mogu biti sklopovi kablova za uzemljenje, veće stezaljke, koferi za alat ili određeni izolovani alati.

3. Odvojite tešku i laku opremu

Tešku opremu za uzemljenje ne treba jednostavno staviti na bilo koju slobodnu policu.

Pri izboru položaja i konstrukcije polica, kao i pri određivanju raspodele ukupnog opterećenja, treba uzeti u obzir njenu težinu.

4. Uzmite u obzir učestalost pristupa

Često korišćeni alat obično treba da bude pristupačniji od rezervne opreme koja se retko koristi.

Dobra organizacija ormara može da smanji nepotrebno traženje opreme tokom pripreme za održavanje.

5. Ostavite razuman kapacitet za buduće potrebe

Ormar projektovan tačno prema današnjem spisku alata može postati prenatrpan kada se kasnije doda još PPE opreme ili opreme za održavanje.

Za dugoročne projekte predvidite razumno proširenje kapaciteta, bez nepotrebnog povećavanja ormara.

Kako odabrati nosivost

Nosivost treba da bude jedno od prvih tehničkih pitanja pri nabavci robusnog ormara.

Zatražite zasebne podatke o:

• Nosivosti pojedinačne police
• Nosivosti fioke, gde je primenljivo
• Nosivosti postolja ili donjeg odeljka
• Ukupnoj nosivosti ormara

Ovo su različiti parametri.

Ormar može imati dovoljnu ukupnu nosivost, a da pojedinačna polica ipak nije pogodna za veoma težak komplet za uzemljenje.

Za profesionalnu nabavku navedite procenjenu težinu opreme kako bi se unutrašnja konstrukcija mogla pregledati pre konačnog odobrenja.

Zaključavanje i upravljanje pristupom

Ormar sa bravom može da pomogne u sprečavanju nekontrolisanog pristupa i da obezbedi namensko mesto za skladištenje opreme za električnu bezbednost.

U zavisnosti od projekta, kupci treba da potvrde:

• Mehaničku bravu sa ključem
• Broj brava
• Upravljanje ključevima
• Način pristupa vratima
• Označavanje za projekat
• Identifikaciju opreme
• Procedure za ovlašćene korisnike

Zaključani ormar može da podrži upravljanje pristupom, ali ga ne treba opisivati kao Lockout / Tagout sistem osim ako nije posebno projektovan i odobren za tu namenu.

Glavne primene

Trafostanice

Trafostanicama može biti potrebno centralizovano skladište za opremu za uzemljenje, detektore napona, električarsku PPE opremu i radne alate koji se koriste pri manipulacijama, inspekcijama i održavanju.

Robusni ormar je naročito koristan kada više kategorija opreme treba držati u jednom namenskom prostoru za bezbednosnu opremu.

Centri za održavanje elektrodistributivne mreže

U centrima za održavanje elektrodistributivne mreže mogu se čuvati kompletni kompleti za uzemljenje, stezaljke, električna merna oprema, izolovani alati i rezervna PPE oprema za više ekipa.

U ovakvim primenama nosivost i unutrašnje zone važnije su od samog povećanja broja polica.

Prostorije za distribuciju električne energije

U distributivnim objektima namenski ormari mogu da drže opremu za električnu bezbednost odvojeno od opšte opreme za održavanje i da olakšaju njenu kontrolu pre početka rada.

Jedinice za održavanje prenosne mreže

Ekipama za održavanje prenosne mreže može biti potrebno centralizovano skladište opreme za uzemljenje, izolovanih alata, PPE opreme i pribora za terensko održavanje pre izdavanja opreme ekipama.

Industrijske elektro-radionice

Fabrike, rudnici, energetski objekti i veliki industrijski pogoni mogu koristiti ormar za namensko upravljanje opremom za električno održavanje i bezbednost.

Objekti za obnovljive izvore energije

Objektima za solarnu i energiju vetra, kao i BESS postrojenjima, može biti potrebno centralizovano skladište električarske PPE opreme, opreme za uzemljenje, detektora napona i alata za održavanje.

Konfiguraciju ormara treba zasnovati na stvarnom spisku opreme i uslovima okoline na lokaciji.

Za šta ovaj ormar nije namenjen

Pri specifikaciji opreme za skladištenje za električnu bezbednost važno je jasno definisati namenu proizvoda.

Ormar služi za skladištenje izolacione i bezbednosne opreme za električare. To ne znači da se sam metalni ormar može opisati kao „električno izolacioni ormar”.

IP stepen zaštite, zaštita od vlage i tvrdnje o zaštiti od uticaja okoline

Izrazi kao što su „otporan na vlagu”, „otporan na prašinu” i „IP54” treba da se koriste samo ako za tačnu konfiguraciju ormara postoji odgovarajuća projektna ili ispitna dokumentacija.

Ako EPC tender ili specifikacija elektrodistributivnog preduzeća zahteva IP stepen zaštite, navedite traženi stepen pre nego što zatražite ponudu.

Izabrani ormar se zatim može uporediti sa stvarnom konstrukcijom kućišta i dostupnom pratećom dokumentacijom, umesto da se pretpostavlja da svi ormari za električnu bezbednost imaju isti nivo zaštite od uticaja okoline.

Šta treba proveriti pre puštanja ormara u upotrebu?

Konstrukcija ormara

• Telo ormara nije vidljivo deformisano
• Vrata se pravilno otvaraju i zatvaraju
• Šarke su dobro pričvršćene
• Postolje je stabilno
• Unutrašnji paneli i police pravilno su postavljeni

Police i fioke

• Položaji polica odgovaraju odobrenom rasporedu
• Spojevi polica su sigurni
• Fioke, ako su ugrađene, normalno funkcionišu
• Nijedna zona za skladištenje nije opterećena iznad odobrene nosivosti

Brave i vrata

• Brava normalno funkcioniše
• Ključevi odgovaraju ormaru
• Vrata su pravilno poravnata
• Pri zatvaranju nema neuobičajenog zaglavljivanja

Komponente za kontrolu uslova okoline

Ako su ugrađeni uređaji za grejanje, ventilaciju ili odvlaživanje, proverite da li isporučene komponente, napajanje i podešavanja upravljanja odgovaraju odobrenoj specifikaciji.

Oznake i zone za skladištenje

Proverite da li su oznake opreme, identifikacija zona za skladištenje i sva projektna upozorenja ili oznake za upravljanje pravilno postavljeni.

Redovne inspekcije i održavanje ormara

• Police i unutrašnje prostore za skladištenje održavajte čistim
• Uklonite ulje, prašinu i druge nečistoće
• Redovno proveravajte vrata, šarke i brave
• Pregledajte police i mesta pričvršćivanja da biste uočili deformacije
• Ne preopterećujte pojedinačne police ili fioke
• Proverite da li su kuke za skladištenje i držači alata dobro pričvršćeni
• Otvori za ventilaciju, ako postoje, moraju ostati prohodni
• Ako su ugrađene, komponente za odvlaživanje ili grejanje proveravajte u skladu sa njihovim uputstvima
• Oznake opreme održavajte čitljivim
• Preispitajte organizaciju ormara kada se promeni popis skladištenog alata

Kontrolna lista za prijem robusnog ormara

JINPOWER provere pre isporuke

Za porudžbine elektrodistributivnih preduzeća, EPC izvođača, industrijskih objekata i distributera, inspekcija pre isporuke treba da potvrdi da stvarni ormar odgovara odobrenoj konfiguraciji projekta.

• Ukupne dimenzije
• Konstrukcija ormara
• Poravnanje vrata
• Šarke
• Funkcionisanje brave
• Raspored unutrašnjih polica
• Fioke, ako su uključene
• Paneli za alat i kuke, ako su uključeni
• Kutije za skladištenje i pribor, ako su naručeni
• Završna obrada površine
• Konfiguracija ventilacije
• Komponente za grejanje / odvlaživanje, ako su naručene
• Oznake proizvoda i projekta
• Količina
• Pakovanje
• Obavezna tehnička dokumentacija

Ako projekat zahteva specifično ispitivanje nosivosti, ispitivanje kućišta, inspekciju treće strane ili proveru sistema za kontrolu uslova okoline, navedite te zahteve pre početka proizvodnje.

OEM konfiguracija i konfiguracija za projekat

JINPOWER pruža projektnu i veleprodajnu isporuku za elektrodistributivna preduzeća, trafostanice, EPC izvođače, industrijske objekte i distributere opreme za električnu bezbednost.

U zavisnosti od potvrđenog dizajna ormara, razgovor o projektu može obuhvatiti:

• Ukupne dimenzije ormara
• Unutrašnji raspored
• Konfiguraciju polica
• Konfiguraciju fioka
• Raspored panela za alat / perforirane ploče
• Kuke i držače alata
• Kutije za skladištenje
• Konfiguraciju brave
• Ventilaciju
• Opciono grejanje
• Opciono odvlaživanje
• Boju ormara
• Bezbednosne oznake
• Identifikaciju projekta
• Logotip / brendiranje
• Pakovanje
• Tehničku dokumentaciju

Promena boje ormara, logotipa ili oznake ne menja nosivost niti zaštitu od uticaja okoline. Svaki zahtev u vezi sa mehaničkom otpornošću, IP stepenom zaštite, grejanjem ili odvlaživanjem mora se potvrditi na osnovu stvarnog dizajna ormara i prateće specifikacije.

Kako se ormar uklapa u sistem opreme za električnu bezbednost?

Namenski ormar omogućava skladištenje i upravljanje opremom za električnu bezbednost. On ne zamenjuje samu opremu, niti inspekcije i ispitivanja koja su potrebna za svaki pojedinačni predmet.

Povezane kategorije proizvoda JINPOWER obuhvatajuOrmare za alate za električnu bezbednost,Opremu za uzemljenje,PPE opremu za električnu bezbednostiDetektore napona.

Zašto izabrati JINPOWER robusne ormare za opremu za električnu bezbednost?

Projektovani za opremu za električnu bezbednost

JINPOWER isporučuje opremu za uzemljenje, detektore napona, izolovane radne alate, električarsku PPE opremu i druge bezbednosne proizvode za elektroprivredu, što omogućava da se raspored ormara planira prema opremi koja će se u njemu stvarno skladištiti.

Izbor robusnog ormara na osnovu stvarnog opterećenja

Preporučujemo da se konstrukcija ormara bira prema dimenzijama alata, opterećenju polica i fioka, ukupnoj težini opreme i načinu skladištenja, umesto da se „Heavy-Duty” koristi samo kao oznaka proizvoda.

Prilagodljiv unutrašnji raspored

O policama, fiokama, panelima za alat, kukama i zonama za skladištenje može se razgovarati u skladu sa potvrđenom konfiguracijom ormara i spiskom alata za projekat.

Uslovi skladištenja na lokaciji projekta

Za objekte kojima su potrebni kontrolisaniji uslovi skladištenja, zahtevi za ventilaciju i opciono grejanje ili odvlaživanje mogu se razmotriti pre proizvodnje.

Projektna dokumentacija za B2B narudžbine

Za tendere elektrodistributivnih preduzeća, EPC projekte i porudžbine distributera, crteži ormara, dimenzije, zahtevi za nosivost, unutrašnji raspored, zahtevi za inspekciju i projektna identifikacija mogu se potvrditi pre odobravanja porudžbine.

Šta treba da navedete u RFQ-u?

Često postavljana pitanja

Šta ovaj ormar za električnu bezbednost čini „robusnim”?

Oznaka „Heavy-Duty” odnosi se na konfiguraciju ormara namenjenu većoj ili težoj opremi za električnu bezbednost i većim zahtevima za nosivost. Tačnu nosivost polica i fioka, ukupnu nosivost ormara, debljinu materijala i ojačanja treba potvrditi za izabrani model, a ne pretpostavljati na osnovu naziva proizvoda.

Koja oprema za električnu bezbednost može da se skladišti u njemu?

U zavisnosti od dimenzija ormara i nosivosti, ormar se može konfigurirati za opremu za uzemljenje, izolovani alat, električarsku PPE opremu, detektore napona, merne instrumente i drugu opremu za održavanje.

Može li da se koristi za prenosive komplete za uzemljenje?

Može, ako izabrana polica ili donji prostor za skladištenje ima dovoljne dimenzije i odobrenu nosivost. Pre konačnog utvrđivanja rasporeda ormara navedite dimenzije i težinu kompleta za uzemljenje.

Mogu li se prilagoditi položaji polica i unutrašnji raspored?

O unutrašnjem rasporedu može se razgovarati u skladu sa dizajnom izabranog ormara i zahtevima projekta. Police, fioke, paneli za alat, kuke i zone za skladištenje treba potvrditi na odobrenom crtežu pre proizvodnje.

Da li svaki ormar uključuje grejanje i odvlaživanje?

Ne. Grejanje i odvlaživanje su opcione funkcije, u zavisnosti od izabrane konfiguracije i zahteva projekta. Ako je potrebna kontrola uslova okoline, u fazi RFQ-a navedite zahteve za temperaturu, vlažnost, napajanje i upravljanje.

Da li je ormar otporan na vlagu ili ima IP stepen zaštite?

Nemojte pretpostavljati da svaki ormar ima određeni IP stepen zaštite. Ako je potrebna zaštita od vlage ili prašine, odnosno određeni IP stepen zaštite, potvrdite taj zahtev pre naručivanja i proverite ga u pratećoj dokumentaciji za izabranu konfiguraciju.

Da li je ovo električno izolacioni ormar?

Ne treba iznositi takvu opštu tvrdnju. Ovaj proizvod je ormar za skladištenje izolacione i bezbednosne opreme za električare. To što se u njemu čuvaju izolacioni alati ne znači da je sam ormar električno izolaciono kućište.

Može li se ormar koristiti kao protivpožarni ili eksplozivno zaštićeni ormar?

Ne, osim ako je konkretan ormar posebno projektovan, ispitan i dokumentovan za tu namenu. Otpornost na požar i zaštita od eksplozije zasebni su tehnički zahtevi i ne odnose se na samo skladištenje opreme za električnu bezbednost.

Kako da odaberem veličinu ormara?

Pripremite kompletan spisak opreme sa količinama, dimenzijama, težinom i učestalošću pristupa. Najpre razmotrite najveće i najteže predmete, a zatim potreban prostor na policama, fioke, panele za alat i budući skladišni kapacitet.

Koja je razlika između robusnog ormara i standardnog ormara za opremu za električnu bezbednost?

Standardni ormar je prvenstveno namenjen centralizovanom skladištenju opšte električarske PPE opreme i bezbednosnih alata. Robusna verzija namenjena je većim kompletima opreme, težem alatu i projektima u kojima su nosivost i prilagodljiv unutrašnji raspored važniji.

Može li JINPOWER da prilagodi ormar?

O dimenzijama ormara, unutrašnjem rasporedu, policama, fiokama, panelima za alat, zaključavanju, oznakama, logotipu, ventilaciji i opcionim funkcijama za kontrolu uslova okoline može se razgovarati u skladu sa izabranim dizajnom i zahtevima projekta.

Zatražite detalje i cenu robusnog ormara za opremu za električnu bezbednost

Ako nabavljate robusne ormare za opremu za električnu bezbednost za trafostanicu, centar za održavanje elektrodistributivne mreže, distributivni objekat, jedinicu za održavanje prenosne mreže, industrijsku elektro-radionicu ili EPC projekat, pošaljite JINPOWER-u stvarni spisak opreme umesto da tražite samo „veliki ormar za alat”.

Navedite vrste opreme, dimenzije, procenjenu težinu, potrebne dimenzije ormara, zahteve za nosivost polica i fioka, željeni unutrašnji raspored, zahteve za zaključavanje, uslove okoline, potrebe za ventilacijom ili odvlaživanjem, količinu i potrebnu tehničku dokumentaciju.

JINPOWER zatim može da razmotri dimenzije ormara, robusnu konstrukciju, unutrašnje zone za skladištenje i opcione funkcije pre izrade ponude i odobravanja projekta.
