Points forts du produit

• Structure d’armoire robuste pour les équipements de sécurité électrique plus volumineux et plus lourds
• Stockage centralisé des outils isolés, des équipements de mise à la terre, des EPI et du matériel de maintenance
• Zones de rangement intérieures configurables selon le type d’outil et les exigences du projet
• Compatible avec des étagères, tiroirs, panneaux porte-outils, crochets et bacs de rangement, selon la configuration choisie
• Armoire verrouillable pour un rangement contrôlé des outils
• Configuration de ventilation selon l’armoire sélectionnée
• Fonction de chauffage ou de déshumidification en option, selon les exigences du projet
• Conçue pour le rangement par catégories, une récupération plus rapide des outils et une gestion des inspections facilitée
• Convient aux postes électriques, centres de maintenance électrique, installations de distribution et ateliers électriques industriels
• Les dimensions de l’armoire, l’agencement intérieur, l’étiquetage, le logo et la configuration du projet peuvent être discutés avant la production

Spécifications techniques rapides

Les dimensions exactes de l’armoire, l’épaisseur de la tôle, la charge de chaque étagère, la charge des tiroirs et la capacité de charge totale doivent être confirmées à partir de la fiche technique et du plan approuvé du modèle sélectionné. Ces valeurs ne doivent pas être déduites uniquement du nom du produit « Heavy-Duty ».

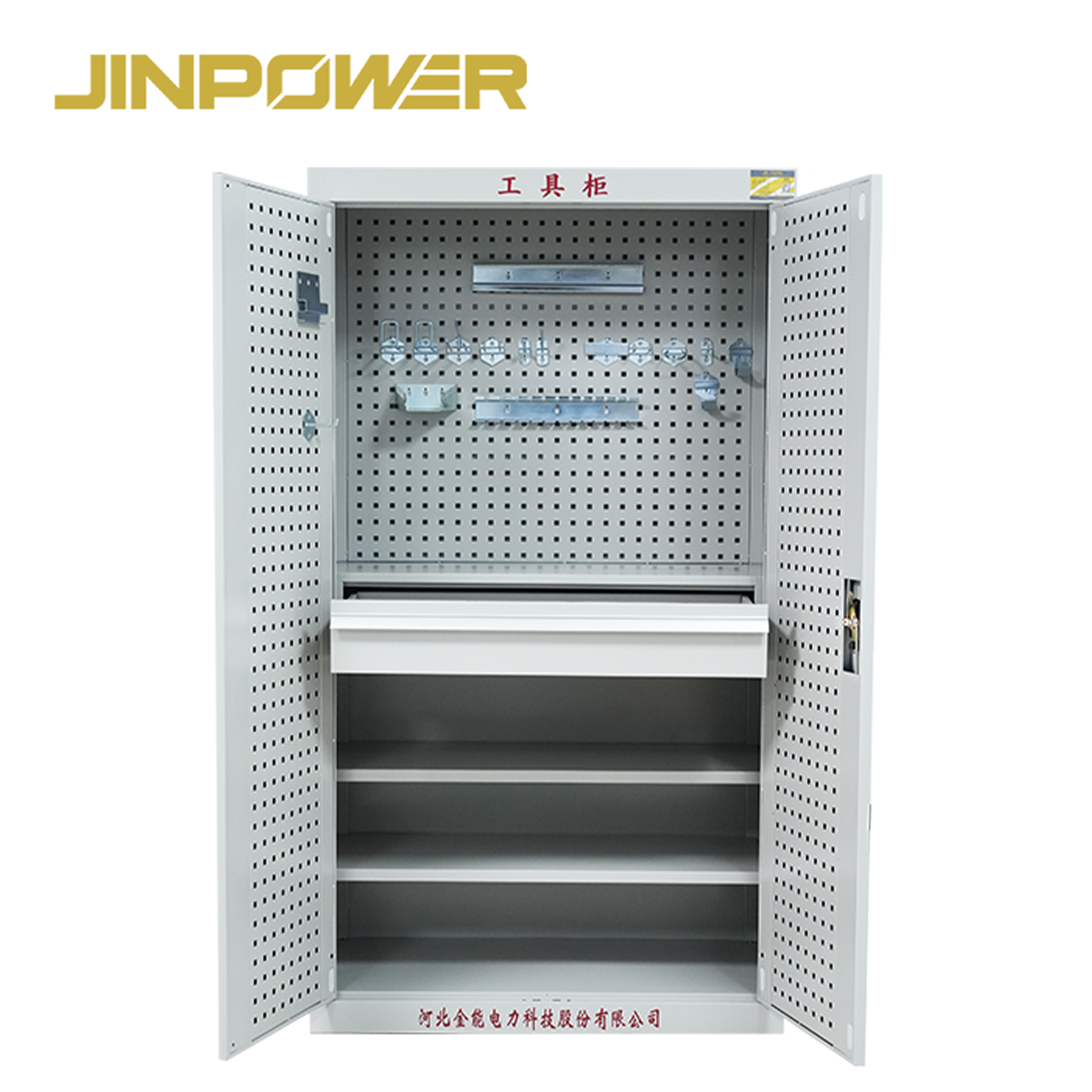

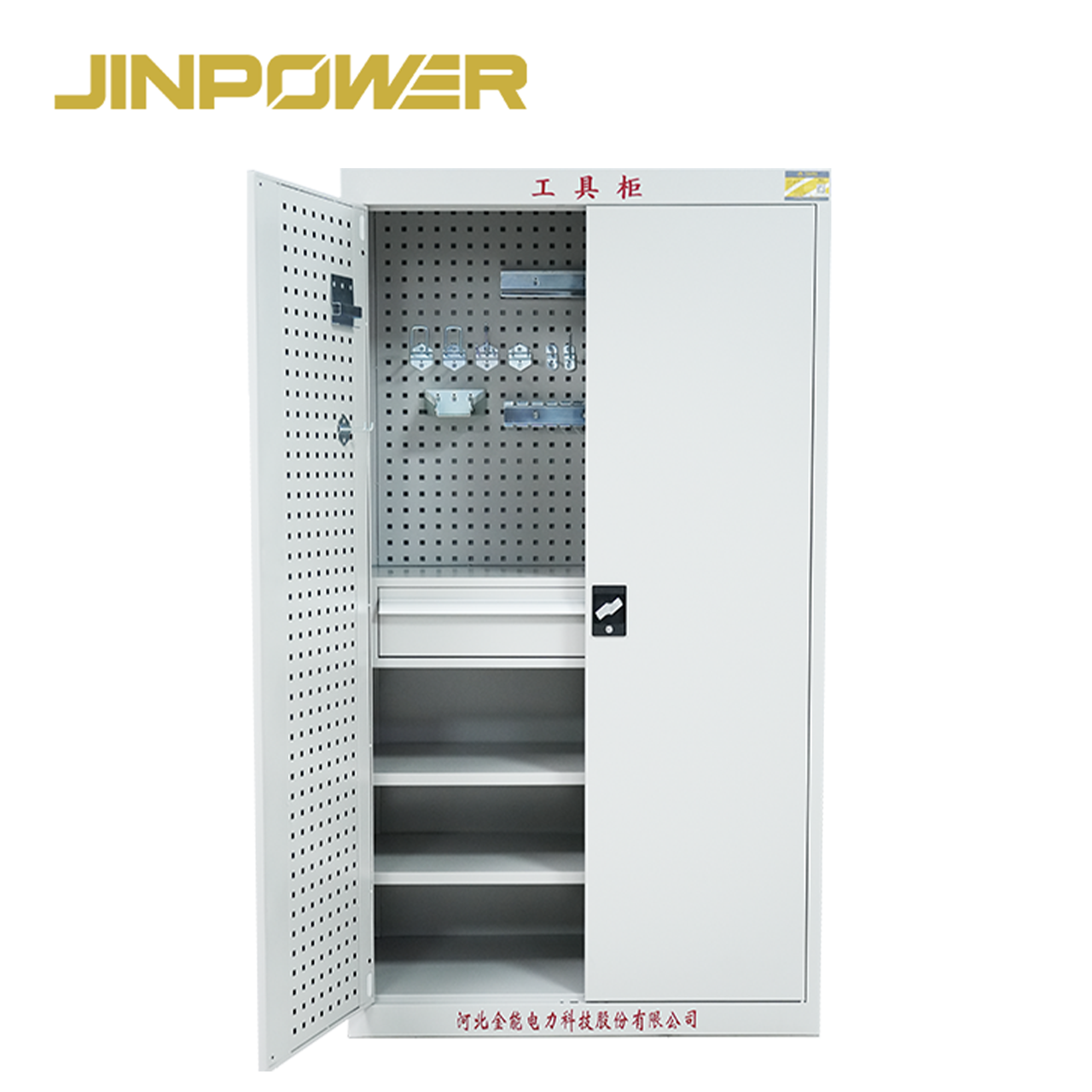

Configuration type de l’armoire

L’agencement intérieur doit être choisi en fonction de la liste réelle des outils, plutôt que d’utiliser le même aménagement d’armoire pour chaque projet.

La combinaison exacte d’étagères, de tiroirs, de panneaux perforés, de crochets et de bacs dépend de l’armoire sélectionnée. Confirmez l’agencement intérieur définitif sur le plan approuvé avant la production.

Guide de sélection rapide

Qu’est-ce qu’une armoire robuste pour équipements de sécurité électrique ?

Une armoire robuste pour équipements de sécurité électrique est un système de rangement centralisé destiné aux outils de sécurité électrique et au matériel de maintenance nécessitant une capacité de stockage supérieure, une organisation intérieure plus poussée ou une capacité de charge plus élevée qu’une armoire de sécurité polyvalente.

L’objectif ne consiste pas simplement à ranger les outils derrière une porte d’armoire.

Une armoire correctement planifiée doit aider l’équipe de maintenance à :

• Séparer les différentes catégories d’équipements de sécurité électrique
• Repérer et récupérer facilement les outils utilisés fréquemment
• Réduire l’empilement incontrôlé et le stockage au sol
• Protéger les équipements contre les dommages physiques et la contamination inutiles
• Faciliter les inspections périodiques et la gestion des stocks
• Repérer plus facilement les outils manquants
• Préparer des kits de travail complets avant le début de la maintenance

Pour les entreprises de services publics et les projets EPC, l’armoire peut ainsi faire partie du processus de gestion des équipements de sécurité électrique, au lieu de servir de simple placard d’atelier.

Que signifie « Heavy-Duty » pour une armoire ?

« Heavy-Duty » doit décrire la structure réelle de l’armoire et les exigences de charge, et non servir uniquement d’argument marketing.

Lorsqu’ils évaluent une armoire Heavy-Duty, les acheteurs doivent vérifier :

• Le matériau et la construction de l’armoire
• L’épaisseur de la tôle, le cas échéant
• La structure des étagères
• La capacité de charge des étagères
• La capacité de charge des tiroirs
• La capacité de charge totale de l’armoire
• La construction des portes et des charnières
• Les renforts intérieurs
• La structure de la base
• La répartition du poids des outils

Une armoire destinée à des kits portables de mise à la terre lourds, des pinces et du matériel de maintenance peut nécessiter une structure d’étagères très différente de celle d’une armoire principalement utilisée pour des gants, des casques et des instruments de mesure légers.

C’est pourquoi JINPOWER recommande de confirmer la liste des équipements et le poids de stockage estimé avant l’approbation de la configuration finale de l’armoire.

Armoire Heavy-Duty ou armoire standard pour équipements de sécurité électrique

Aucun des deux types d’armoire n’est automatiquement supérieur à l’autre. Le choix approprié dépend des outils concernés, du poids des équipements, de l’espace disponible et du flux de travail de maintenance.

Pour le rangement général des équipements de sécurité électrique, consultez notreArmoire standard pour équipements de sécurité électrique.

Quels équipements peut-on ranger dans l’armoire ?

La liste des équipements à ranger dépend des dimensions, de l’agencement intérieur et de la capacité de charge de l’armoire.

Les équipements de sécurité électrique et de maintenance courants peuvent inclure :

• Gants isolants électriques
• Bottes isolantes électriques
• Casques de sécurité et EPI électriques
• Détecteurs de tension
• Outils à main isolés
• Kits portables de mise à la terre
• Pinces de mise à la terre
• Ensembles de câbles de mise à la terre
• Instruments de mesure électrique
• Jeux d’outils et accessoires de maintenance
• Équipements antichute lorsque la méthode de rangement est adaptée
• Équipements de sécurité de rechange

Les équipements volumineux ou longs, tels que les perches isolantes, ne doivent être rangés dans l’armoire que si ses dimensions et son système de support sont spécifiquement conçus à cet effet. Ne pliez pas, ne comprimez pas et ne soutenez pas de manière inadéquate les outils de manœuvre isolés longs dans le seul but de les faire entrer dans une armoire.

Le zonage intérieur facilite la gestion des outils

Une grande armoire devient difficile à gérer si tous les outils sont simplement placés sur l’étagère disponible la plus proche.

Une meilleure approche consiste à diviser l’armoire en zones de rangement fonctionnelles.

Le plan de zonage définitif doit être établi à partir de la liste réelle des outils du projet et de l’agencement approuvé de l’armoire.

Pourquoi les conditions de stockage sont importantes pour les équipements de sécurité électrique

Les équipements de sécurité électrique ne doivent pas être traités comme de la quincaillerie ordinaire.

Les produits isolants en caoutchouc et les autres équipements de sécurité peuvent être affectés par des conditions de stockage inadaptées, des dommages physiques, la contamination, une humidité excessive, la chaleur et une exposition prolongée à l’environnement.

Une armoire dédiée permet de disposer d’un espace de rangement plus contrôlé et mieux organisé, mais elle ne remplace pas les exigences de stockage, d’inspection ou d’essai applicables à chaque article.

Par exemple, les gants isolants électriques doivent toujours être stockés, inspectés et soumis à des essais périodiques conformément à la réglementation, à la norme et aux instructions du fabricant applicables, même lorsqu’ils sont rangés dans une armoire dédiée aux équipements de sécurité.

Ventilation, chauffage et déshumidification

Les installations électriques présentent des environnements de stockage différents. Une salle de commande intérieure sèche peut nécessiter une configuration d’armoire très différente de celle d’un poste électrique ou d’un centre de maintenance humide.

Ventilation

La ventilation peut favoriser la circulation de l’air à l’intérieur de l’armoire et réduire la stagnation de l’air pendant le stockage.

La conception exacte de la ventilation dépend de l’armoire sélectionnée et doit être confirmée dans les spécifications du projet.

Déshumidification en option

Lorsque l’environnement de stockage présente une humidité élevée, une configuration de déshumidification en option peut être étudiée en fonction de l’armoire sélectionnée et des exigences du projet.

Si le projet exige une valeur de consigne d’humidité, une plage de régulation, un capteur, une alarme ou un affichage spécifique, ces paramètres doivent être communiqués lors de la phase de demande de devis (RFQ).

Chauffage en option

Un chauffage peut également être configuré pour certains environnements de stockage lorsque le projet nécessite une gestion de la température ou de la condensation.

Le chauffage ne doit pas être considéré comme une fonction standard de toutes les armoires. L’alimentation électrique, la puissance nominale, le type de contrôleur et la plage de fonctionnement doivent être confirmés pour la configuration sélectionnée.

La régulation environnementale ne remplace pas les exigences applicables aux équipements

Une armoire équipée d’un système de ventilation, de chauffage ou de déshumidification peut contribuer à une meilleure gestion du stockage, mais cela ne garantit pas automatiquement que chaque outil entreposé respecte les exigences de stockage qui lui sont applicables.

Respectez toujours les exigences de stockage, d’inspection et d’essai propres à chaque produit de sécurité électrique.

Comment choisir la taille de l’armoire

1. Établir une liste complète des outils

Ne commencez pas par demander une armoire simplement « grande ».

Établissez la liste des outils et des équipements de sécurité à ranger, avec leurs quantités, dimensions approximatives et poids.

2. Identifier les équipements les plus volumineux

L’article le plus volumineux ou le plus long détermine souvent si un agencement standard des étagères conviendra.

Il peut s’agir, par exemple, d’ensembles de câbles de mise à la terre, de pinces plus grandes, de mallettes à outils ou de certains outils isolés.

3. Séparer les équipements lourds des équipements légers

Les équipements de mise à la terre lourds ne doivent pas être placés sur n’importe quelle étagère disponible.

Leur poids doit être pris en compte pour déterminer la position des étagères, leur structure et la répartition globale de la charge.

4. Tenir compte de la fréquence d’accès

Les outils utilisés fréquemment doivent généralement être plus faciles d’accès que les équipements de rechange rarement utilisés.

Une bonne organisation de l’armoire peut réduire les recherches inutiles lors de la préparation des opérations de maintenance.

5. Prévoir une capacité supplémentaire raisonnable

Une armoire dimensionnée exactement en fonction de la liste d’outils actuelle peut devenir surchargée si des EPI ou du matériel de maintenance supplémentaires sont ajoutés ultérieurement.

Pour les projets à long terme, prévoyez une possibilité raisonnable d’extension sans rendre l’armoire inutilement grande.

Comment choisir la capacité de charge

La capacité de charge doit faire partie des premières questions techniques posées lors de l’achat d’une armoire Heavy-Duty.

Demandez séparément les capacités suivantes :

• Capacité de charge de chaque étagère
• Capacité de charge des tiroirs, le cas échéant
• Capacité de charge de la base ou du compartiment inférieur
• Capacité de charge totale de l’armoire

Il s’agit de paramètres différents.

Une armoire peut avoir une capacité de charge totale adéquate tout en comportant une étagère individuelle inadaptée à un kit de mise à la terre très lourd.

Pour un achat professionnel, communiquez le poids estimé des équipements afin que la structure intérieure puisse être évaluée avant l’approbation finale.

Verrouillage et gestion des accès

Une armoire verrouillable peut contribuer à empêcher les accès non contrôlés et à conserver les équipements de sécurité électrique dans un espace de rangement désigné.

Selon le projet, les acheteurs peuvent devoir confirmer :

• Serrure mécanique à clé
• Nombre de serrures
• Gestion des clés
• Dispositif d’accès aux portes
• Étiquetage du projet
• Identification des équipements
• Procédures destinées aux utilisateurs autorisés

Une armoire verrouillée peut contribuer à la gestion des accès, mais elle ne doit pas être présentée comme un système de consignation/étiquetage (Lockout / Tagout) à moins d’avoir été spécifiquement conçue et approuvée à cette fin.

Principales applications

Postes électriques

Les postes électriques peuvent nécessiter un espace de rangement centralisé pour les équipements de mise à la terre, les détecteurs de tension, les EPI électriques et les outils de manœuvre utilisés lors des opérations de commutation, d’inspection et de maintenance.

Une armoire Heavy-Duty est particulièrement utile lorsque plusieurs catégories d’équipements doivent être gérées dans une même zone dédiée à la sécurité.

Centres de maintenance des services publics

Les centres de maintenance des services publics peuvent stocker des kits complets de mise à la terre, des pinces, du matériel de mesure électrique, des outils isolés et des EPI de rechange pour plusieurs équipes.

Dans ces applications, la capacité de charge et le zonage intérieur sont plus importants que la simple maximisation du nombre d’étagères.

Salles de distribution électrique

Les installations de distribution peuvent utiliser des armoires dédiées pour séparer les équipements de sécurité électrique des fournitures générales de maintenance et faciliter leur inspection avant les travaux.

Unités de maintenance des lignes de transport

Les équipes de maintenance des lignes de transport peuvent avoir besoin d’un espace de rangement centralisé pour les équipements de mise à la terre, les outils isolés, les EPI et les accessoires de maintenance sur site avant leur attribution aux équipes.

Ateliers électriques industriels

Les usines, les mines, les installations énergétiques et les grands sites industriels peuvent utiliser cette armoire pour gérer spécifiquement les équipements de maintenance électrique et de sécurité.

Installations d’énergies renouvelables

Les installations solaires, éoliennes et BESS peuvent également nécessiter un espace de rangement centralisé pour les EPI électriques, les équipements de mise à la terre, les détecteurs de tension et les outils de maintenance.

La configuration de l’armoire doit être définie en fonction de la liste réelle des équipements et des conditions environnementales du site.

Ce que cette armoire n’est pas

Il est important de définir clairement le périmètre du produit lors de la spécification d’équipements de rangement pour la sécurité électrique.

L’armoire sert à ranger des équipements isolants et de sécurité électrique. Cela ne signifie pas que l’armoire métallique elle-même doit être décrite comme une « armoire électriquement isolante ».

Indice IP, protection contre l’humidité et déclarations environnementales

Des termes tels que « étanche à l’humidité », « étanche à la poussière » et « IP54 » ne doivent être utilisés que si la configuration exacte de l’armoire est étayée par une documentation de conception ou d’essai.

Si un appel d’offres EPC ou une spécification de service public exige un indice IP, communiquez l’indice requis avant l’établissement du devis.

L’armoire sélectionnée pourra alors être évaluée en fonction de la structure réelle de son enveloppe et des documents justificatifs disponibles, sans supposer que toutes les armoires de sécurité électrique offrent le même niveau de protection environnementale.

Points à vérifier avant la mise en service de l’armoire

Structure de l’armoire

• Le corps de l’armoire ne présente aucune déformation visible
• Les portes s’ouvrent et se ferment correctement
• Les charnières sont bien fixées
• La base est stable
• Les panneaux intérieurs et les étagères sont correctement installés

Étagères et tiroirs

• La position des étagères correspond à l’agencement approuvé
• Les fixations des étagères sont solides
• Les tiroirs fonctionnent normalement, le cas échéant
• Aucune zone de rangement n’est chargée au-delà de sa capacité approuvée

Serrures et portes

• La serrure fonctionne normalement
• Les clés correspondent à l’armoire
• L’alignement des portes est correct
• Aucune gêne anormale ne se produit lors de la fermeture

Composants de régulation environnementale

Si un équipement de chauffage, de ventilation ou de déshumidification est installé, vérifiez que les composants fournis, l’alimentation électrique et les réglages de commande correspondent aux spécifications approuvées.

Étiquettes et zones de rangement

Vérifiez que les étiquettes des équipements, l’identification des zones de rangement et les éventuels avertissements ou étiquettes de gestion propres au projet sont correctement positionnés.

Inspection et maintenance périodiques de l’armoire

• Maintenir les étagères et les espaces de rangement intérieurs propres
• Éliminer l’huile, la poussière et les autres contaminants
• Vérifier régulièrement les portes, les charnières et les serrures
• Inspecter les étagères et les points de fixation pour détecter toute déformation
• Ne pas surcharger les étagères ni les tiroirs
• Vérifier que les crochets de rangement et les porte-outils ne sont pas desserrés
• Garder les ouvertures de ventilation dégagées, le cas échéant
• Vérifier les composants de déshumidification ou de chauffage conformément à leurs instructions, s’ils sont installés
• Veiller à ce que les étiquettes des équipements restent lisibles
• Revoir l’organisation de l’armoire lorsque l’inventaire des outils stockés change

Liste de contrôle de réception d’une armoire Heavy-Duty

Contrôles avant expédition de JINPOWER

Pour les commandes des services publics, les projets EPC, les installations industrielles et les distributeurs, l’inspection avant expédition doit principalement vérifier que l’armoire réelle correspond à la configuration approuvée du projet.

• Dimensions hors tout
• Structure de l’armoire
• Alignement des portes
• Charnières
• Fonctionnement de la serrure
• Agencement des étagères intérieures
• Tiroirs, le cas échéant
• Panneaux porte-outils et crochets, le cas échéant
• Bacs de rangement et accessoires commandés
• Finition de surface
• Configuration de ventilation
• Composants de chauffage/déshumidification commandés, le cas échéant
• Étiquettes du produit et du projet
• Quantité
• Emballage
• Documentation technique requise

Si le projet exige des essais de charge spécifiques, des essais de l’enveloppe, une inspection par un organisme tiers ou la vérification de la régulation environnementale, ces exigences doivent être communiquées avant le début de la production.

Configuration OEM et configuration de projet

JINPOWER propose des fournitures en vrac et adaptées aux projets pour les services publics, les postes électriques, les entreprises EPC, les installations industrielles et les distributeurs d’équipements de sécurité électrique.

Selon la conception confirmée de l’armoire, les discussions sur le projet peuvent porter sur :

• Dimensions hors tout de l’armoire
• Agencement intérieur
• Configuration des étagères
• Configuration des tiroirs
• Agencement du panneau porte-outils/panneau perforé
• Crochets et porte-outils
• Bacs de rangement
• Configuration du verrouillage
• Ventilation
• Chauffage en option
• Déshumidification en option
• Couleur de l’armoire
• Étiquettes de sécurité
• Identification du projet
• Logo/marquage
• Emballage
• Documentation technique

La modification de la couleur, du logo ou de l’étiquette de l’armoire ne modifie ni sa capacité de charge ni ses performances environnementales. Toute exigence mécanique, IP, de chauffage ou de déshumidification doit être confirmée à partir de la conception réelle de l’armoire et des spécifications justificatives.

Quelle est la place de l’armoire dans un système d’équipements de sécurité électrique ?

Une armoire dédiée facilite le stockage et la gestion des équipements de sécurité électrique. Elle ne remplace ni les équipements eux-mêmes ni les inspections et essais requis pour chaque article.

Les catégories de produits JINPOWER associées comprennentArmoires pour outils de sécurité électrique,Équipements de mise à la terre,EPI de sécurité électriqueetDétecteurs de tension.

Pourquoi choisir les armoires Heavy-Duty pour équipements de sécurité électrique JINPOWER ?

Conçues pour les équipements de sécurité électrique

JINPOWER fournit des équipements de mise à la terre, des détecteurs de tension, des outils de manœuvre isolés, des EPI électriques et d’autres produits de sécurité destinés aux services publics. L’agencement de l’armoire peut ainsi être étudié en fonction des équipements réellement stockés.

Sélection Heavy-Duty basée sur la charge réelle

Nous recommandons de choisir la structure de l’armoire en fonction des dimensions des outils, de la charge des étagères et des tiroirs, du poids total des équipements et du flux de travail de stockage, plutôt que d’utiliser « Heavy-Duty » comme simple appellation de produit.

Agencement intérieur configurable

Les étagères, tiroirs, panneaux porte-outils, crochets et zones de rangement peuvent être étudiés selon la configuration confirmée de l’armoire et la liste des outils du projet.

Environnement de stockage du projet

Pour les installations nécessitant des conditions de stockage plus contrôlées, les exigences de ventilation et de chauffage ou de déshumidification en option peuvent être examinées avant la production.

Documentation pour les projets B2B

Pour les appels d’offres des services publics, les projets EPC et les commandes de distributeurs, les plans de l’armoire, les dimensions, les exigences de charge, l’agencement intérieur, les exigences d’inspection et l’identification du projet peuvent être confirmés avant l’approbation de la commande.

Que faut-il inclure dans votre demande de devis (RFQ) ?

Foire aux questions

Qu’est-ce qui rend cette armoire de sécurité électrique « Heavy-Duty » ?

Heavy-Duty désigne une configuration d’armoire prévue pour des équipements de sécurité électrique plus volumineux ou plus lourds et des exigences de charge plus élevées. La charge exacte des étagères et des tiroirs, la charge totale de l’armoire, l’épaisseur du matériau et les renforts doivent être confirmés pour le modèle sélectionné, et non déduits du nom du produit.

Quels équipements de sécurité électrique peut-on ranger à l’intérieur ?

Selon les dimensions et la capacité de charge de l’armoire, celle-ci peut être configurée pour accueillir des équipements de mise à la terre, des outils isolés, des EPI électriques, des détecteurs de tension, des instruments de mesure et d’autres équipements de maintenance.

Peut-elle accueillir des kits portables de mise à la terre ?

Oui, si l’étagère ou l’espace de rangement inférieur sélectionné offre des dimensions suffisantes et une capacité de charge approuvée. Communiquez les dimensions et le poids des kits de mise à la terre avant de finaliser l’agencement de l’armoire.

La position des étagères et l’agencement intérieur peuvent-ils être personnalisés ?

L’agencement intérieur peut être étudié en fonction de la conception de l’armoire sélectionnée et des exigences du projet. Les étagères, tiroirs, panneaux porte-outils, crochets et zones de rangement doivent être confirmés sur le plan approuvé avant la production.

Toutes les armoires sont-elles équipées d’un chauffage et d’un système de déshumidification ?

Non. Le chauffage et la déshumidification sont des fonctions en option, selon la configuration sélectionnée et les exigences du projet. Si une régulation environnementale est nécessaire, communiquez les exigences en matière de température, d’humidité, d’alimentation électrique et de commande lors de la phase de demande de devis.

L’armoire est-elle étanche à l’humidité ou dotée d’un indice IP ?

Ne présumez pas que toutes les armoires possèdent un indice IP donné. Si une protection contre l’humidité ou la poussière, ou un indice IP spécifique, est exigé, confirmez cette exigence avant la commande et vérifiez-la à l’aide des documents justificatifs de la configuration sélectionnée.

S’agit-il d’une armoire électriquement isolante ?

Aucune affirmation générale de ce type ne doit être faite. Ce produit est une armoire de rangement pour équipements isolants et de sécurité électrique. Le fait d’y ranger des outils isolants ne rend pas l’armoire elle-même électriquement isolante.

L’armoire peut-elle être utilisée comme armoire coupe-feu ou antidéflagrante ?

Pas à moins que l’armoire exacte ait été spécifiquement conçue, testée et documentée à cette fin. La résistance au feu et la protection contre les explosions sont des exigences techniques distinctes du stockage des équipements de sécurité électrique.

Comment choisir la taille de l’armoire ?

Établissez une liste complète des équipements indiquant les quantités, les dimensions, le poids et la fréquence d’accès. Examinez d’abord les articles les plus volumineux et les plus lourds, puis l’espace nécessaire sur les étagères, les tiroirs, les panneaux porte-outils et la capacité de stockage future.

Quelle est la différence entre l’armoire Heavy-Duty et l’armoire standard pour équipements de sécurité électrique ?

L’armoire standard est principalement destinée au rangement centralisé des EPI électriques généraux et des outils de sécurité. La version Heavy-Duty est prévue pour les ensembles d’équipements plus volumineux, les outils plus lourds et les projets où la capacité de charge et la configuration intérieure sont plus importantes.

JINPOWER peut-il personnaliser l’armoire ?

Les dimensions de l’armoire, l’agencement intérieur, les étagères, les tiroirs, les panneaux porte-outils, le verrouillage, les étiquettes, le logo, la ventilation et les fonctions de régulation environnementale en option peuvent être étudiés en fonction de la conception sélectionnée et des exigences du projet.

Demandez des informations et un devis pour une armoire Heavy-Duty pour équipements de sécurité électrique

Si vous recherchez des armoires Heavy-Duty pour équipements de sécurité électrique destinées à un poste électrique, un centre de maintenance des services publics, une installation de distribution, une unité de maintenance des lignes de transport, un atelier électrique industriel ou un projet EPC, transmettez à JINPOWER la liste réelle des équipements plutôt que de demander simplement une « grande armoire à outils ».

Veuillez préciser les types d’équipements, leurs dimensions, leur poids estimé, les dimensions requises de l’armoire, les capacités de charge requises pour les étagères et les tiroirs, l’agencement intérieur souhaité, les exigences de verrouillage, les conditions environnementales, les besoins en ventilation ou en déshumidification, la quantité et les documents techniques requis.

JINPOWER pourra alors examiner les dimensions de l’armoire, sa structure Heavy-Duty, ses zones de rangement intérieures et ses fonctions en option avant l’établissement du devis et l’approbation du projet.
