Основные преимущества

• Прочная конструкция шкафа для более крупного и тяжелого оборудования для электробезопасности
• Централизованное хранение изолированного инструмента, заземляющего оборудования, СИЗ и оборудования для технического обслуживания
• Настраиваемые внутренние зоны хранения в соответствии с типом инструмента и требованиями проекта
• Возможность установки полок, ящиков, перфорированных панелей для инструмента, крючков и контейнеров в соответствии с выбранной конфигурацией
• Запираемая конструкция шкафа для контролируемого хранения инструмента
• Конфигурация вентиляции в соответствии с выбранным шкафом
• Дополнительная функция обогрева или осушения воздуха в соответствии с требованиями проекта
• Предназначен для раздельного хранения, быстрого поиска инструмента и упрощения контроля при осмотрах
• Подходит для подстанций, центров технического обслуживания электрооборудования, распределительных объектов и промышленных электротехнических мастерских
• Размеры шкафа, внутренняя компоновка, маркировка, логотип и конфигурация проекта могут быть согласованы до начала производства

Краткие технические характеристики

Точные размеры шкафа, толщина листового металла, допустимая нагрузка на отдельную полку и ящик, а также общая грузоподъемность должны быть подтверждены техническим паспортом и утвержденным чертежом выбранной модели. Эти значения нельзя определять только по названию изделия «Heavy-Duty».

Типовая конфигурация шкафа

Внутреннюю компоновку следует выбирать исходя из фактического перечня инструмента, а не использовать одинаковую схему шкафа для каждого проекта.

Точное сочетание полок, ящиков, перфорированных панелей, крючков и контейнеров зависит от выбранного шкафа. Перед началом производства подтвердите окончательную внутреннюю компоновку по утвержденному чертежу.

Краткое руководство по выбору

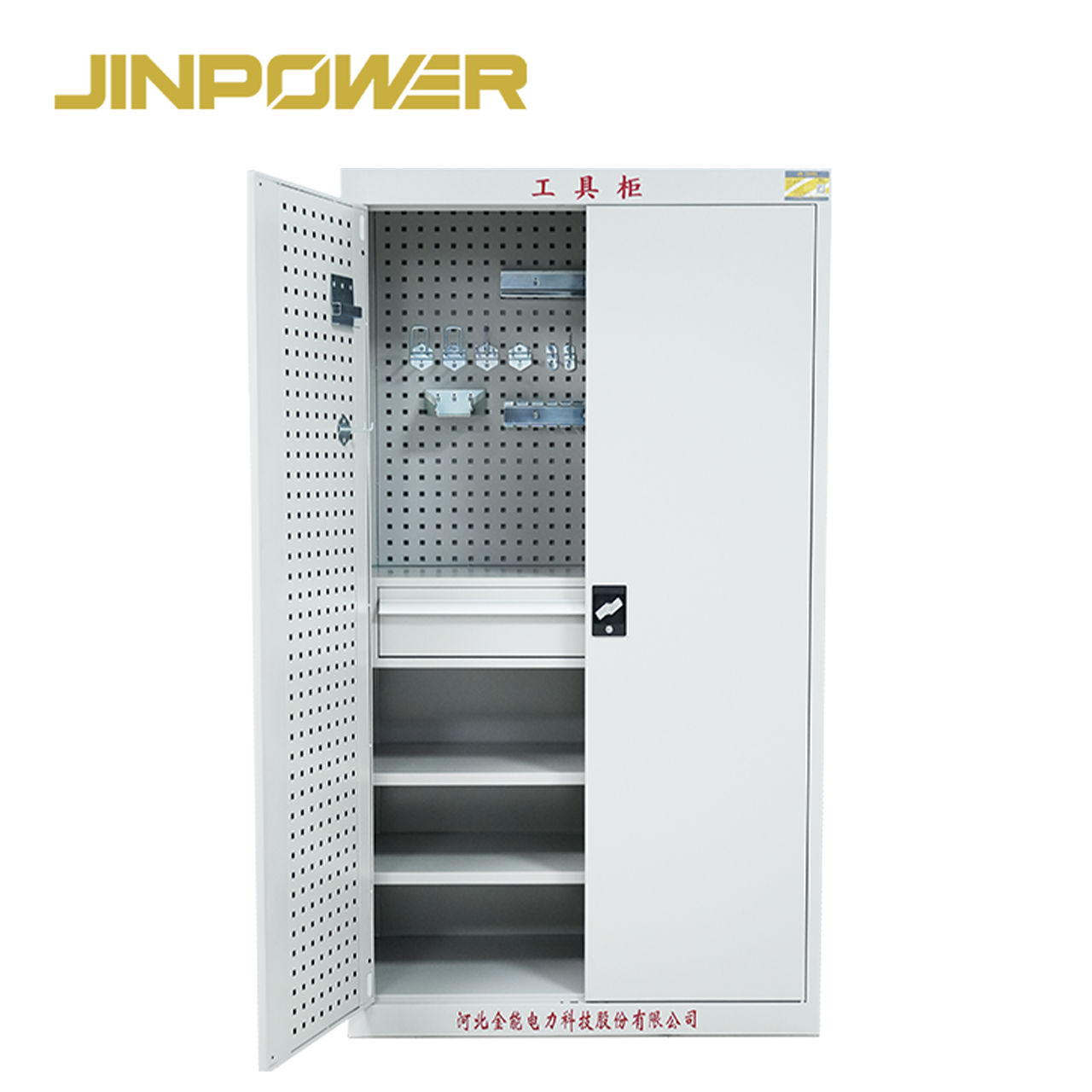

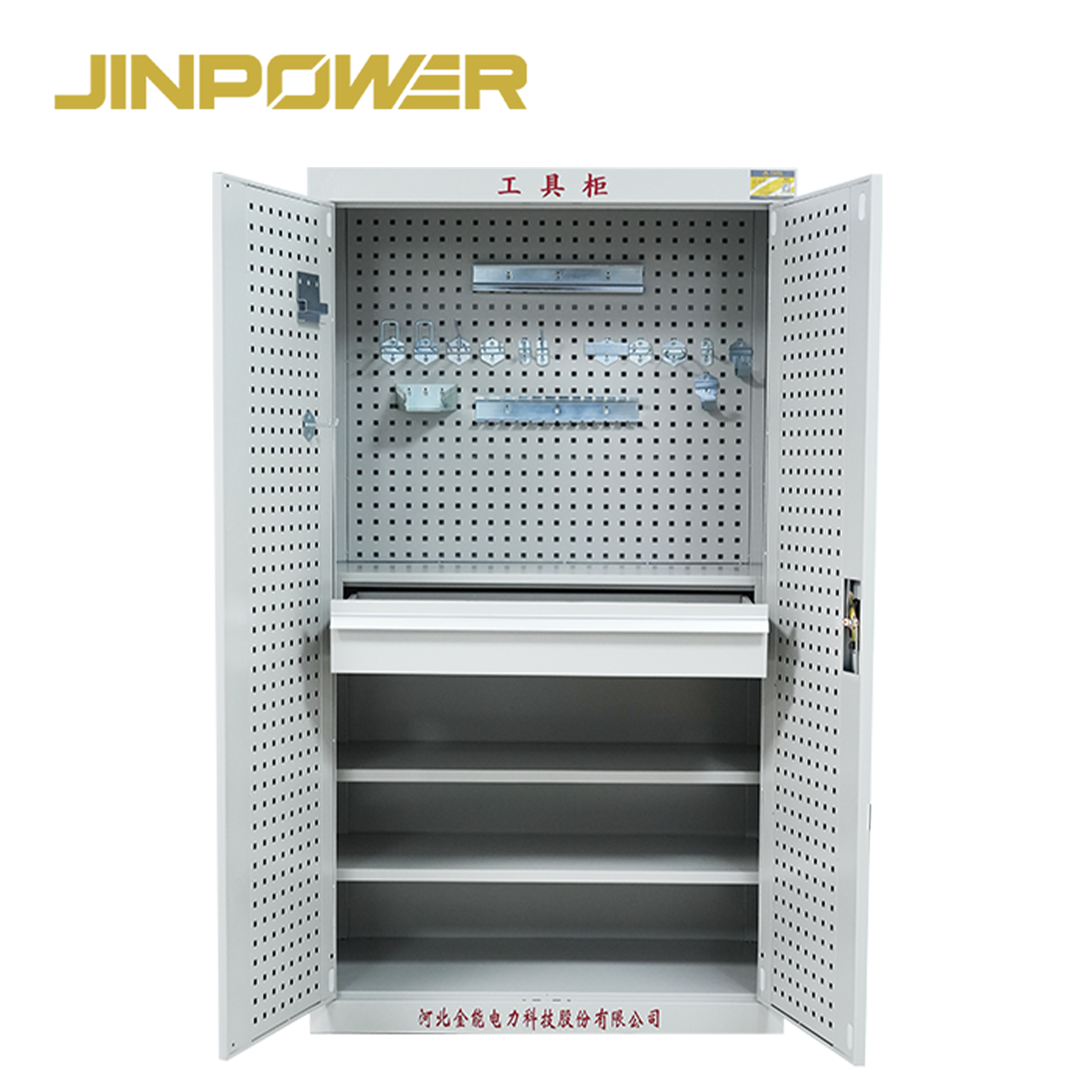

Что представляет собой усиленный шкаф для оборудования электробезопасности

Усиленный шкаф для оборудования электробезопасности — это централизованная система хранения электрозащитных инструментов и оборудования для технического обслуживания, которым требуется большая вместимость, более продуманная внутренняя организация или повышенная несущая способность по сравнению с обычным универсальным шкафом для средств безопасности.

Цель состоит не просто в том, чтобы убрать инструменты за дверцу шкафа.

Правильно спроектированный шкаф должен помогать технической бригаде:

• Разделять различные категории оборудования для электробезопасности
• Обеспечивать удобную идентификацию и быстрый доступ к часто используемому инструменту
• Сокращать бесконтрольное складирование и хранение на полу
• Защищать оборудование от ненужных механических повреждений и загрязнения
• Упрощать регулярные осмотры и учет запасов
• Облегчать выявление отсутствующего инструмента
• Подготавливать полные комплекты для выполнения работ до начала технического обслуживания

Поэтому для энергетических компаний и проектов EPC такой шкаф может стать частью процесса управления оборудованием для электробезопасности, а не просто обычным шкафом для мастерской.

Что означает «Heavy-Duty» применительно к шкафу?

«Heavy-Duty» должно описывать фактическую конструкцию шкафа и требуемую нагрузку, а не использоваться только как маркетинговая характеристика.

При оценке усиленного шкафа покупателям следует проверить:

• Материал и конструкцию шкафа
• Толщину стального листа, если применимо
• Конструкцию полок
• Грузоподъемность полок
• Грузоподъемность ящиков
• Общую грузоподъемность шкафа
• Конструкцию дверей и петель
• Внутренние усилительные элементы
• Конструкцию основания
• Распределение веса инструмента

Для шкафа, предназначенного для тяжелых переносных комплектов заземления, зажимов и оборудования для технического обслуживания, может потребоваться совсем другая конструкция полок, чем для шкафа, где в основном хранятся перчатки, каски и легкие измерительные приборы.

По этой причине JINPOWER рекомендует подтвердить перечень оборудования и предполагаемый вес хранимых предметов до утверждения окончательной конфигурации шкафа.

Усиленный шкаф и стандартный шкаф для оборудования электробезопасности

Ни один из типов шкафов не является безусловно лучшим. Выбор зависит от фактического состава инструментов и оборудования, их веса, доступного пространства и порядка выполнения работ по техническому обслуживанию.

Для хранения стандартного оборудования электробезопасности ознакомьтесь с нашимстандартным шкафом для оборудования электробезопасности.

Что можно хранить в шкафу?

Фактический перечень хранимого оборудования зависит от размеров шкафа, внутренней компоновки и грузоподъемности.

К типичному электрозащитному оборудованию и принадлежностям для технического обслуживания могут относиться:

• Диэлектрические перчатки
• Диэлектрические боты
• Защитные каски и электротехнические СИЗ
• Указатели напряжения
• Изолированный ручной инструмент
• Переносные комплекты заземления
• Заземляющие зажимы
• Комплекты заземляющих проводов
• Электрические измерительные приборы
• Наборы инструментов и принадлежности для технического обслуживания
• Средства защиты от падения с высоты, если способ хранения подходит для них
• Запасное оборудование для обеспечения безопасности

Крупное или длинное оборудование, например изолирующие оперативные штанги, следует хранить в шкафу только в том случае, если его размеры и опорная конструкция специально для этого предусмотрены. Не сгибайте, не сжимайте и не устанавливайте длинные изолирующие оперативные инструменты на неподходящие опоры только для того, чтобы поместить их в шкаф.

Зонирование внутреннего пространства упрощает управление инструментом

Большим шкафом трудно управлять, если просто размещать все инструменты на ближайшей свободной полке.

Лучше разделить шкаф на функциональные зоны хранения.

Окончательный план зонирования должен основываться на фактическом перечне инструмента для проекта и утвержденной компоновке шкафа.

Почему условия хранения важны для оборудования электробезопасности

Оборудование электробезопасности нельзя рассматривать как обычные хозяйственные принадлежности.

На резиновые изделия с электроизоляционными свойствами и другое защитное оборудование могут влиять неподходящие условия хранения, механические повреждения, загрязнение, повышенная влажность, нагрев и длительное воздействие окружающей среды.

Специализированный шкаф помогает обеспечить более контролируемое и организованное место хранения, однако сам по себе он не отменяет требований к хранению, осмотру и испытаниям, применимых к каждому отдельному изделию.

Например, диэлектрические перчатки необходимо хранить, осматривать и периодически испытывать в соответствии с применимыми правилами, стандартами и инструкциями изготовителя, даже если они находятся в специализированном шкафу для оборудования электробезопасности.

Вентиляция, обогрев и осушение воздуха

Условия хранения на разных электротехнических объектах различаются. Для сухого внутреннего помещения управления может потребоваться совсем другая конфигурация шкафа, чем для влажной подстанции или центра технического обслуживания.

Вентиляция

Вентиляция способствует циркуляции воздуха внутри шкафа и помогает избежать застоя воздуха при хранении.

Точная конструкция вентиляции зависит от выбранного шкафа и должна быть подтверждена в спецификации проекта.

Дополнительное осушение воздуха

Если в помещении для хранения повышенная влажность, можно рассмотреть дополнительную систему осушения воздуха с учетом выбранного шкафа и требований проекта.

Если для проекта задано конкретное значение влажности, диапазон регулирования, датчик, сигнализация или дисплей, эти параметры следует указать на этапе RFQ.

Дополнительный обогрев

Для определенных условий хранения может быть предусмотрен обогрев, если проект требует регулирования температуры или предотвращения образования конденсата.

Не следует считать, что обогрев входит в стандартную комплектацию каждого шкафа. Для выбранной конфигурации необходимо подтвердить электропитание, номинальную мощность, тип контроллера и диапазон рабочих температур.

Контроль условий среды не заменяет требований к оборудованию

Шкаф с вентиляцией, обогревом или осушением воздуха может способствовать улучшению условий хранения, но это не означает, что все хранимые инструменты автоматически соответствуют применимым к ним требованиям хранения.

Всегда соблюдайте требования к хранению, осмотру и испытаниям конкретного изделия для электробезопасности.

Как выбрать размер шкафа

1. Составьте полный перечень инструментов

Не начинайте с запроса просто «большого» шкафа.

Составьте перечень инструментов и защитного оборудования, которое необходимо хранить, указав количество, примерные размеры и вес.

2. Определите самое крупное оборудование

Самый крупный или длинный предмет часто определяет, подойдет ли стандартная компоновка полок.

Например, это могут быть комплекты заземляющих проводов, крупные зажимы, инструментальные кейсы или отдельные изолирующие инструменты.

3. Разделите тяжелое и легкое оборудование

Тяжелое заземляющее оборудование нельзя размещать на любой свободной полке без дополнительной оценки.

При выборе положения полки, ее конструкции и распределения общей нагрузки следует учитывать вес оборудования.

4. Учитывайте частоту использования

Инструменты, используемые часто, обычно должны располагаться так, чтобы к ним было проще получить доступ, чем к редко используемому запасному оборудованию.

Правильная организация шкафа позволяет сократить ненужные поиски при подготовке к техническому обслуживанию.

5. Предусмотрите разумный резерв вместимости

Шкаф, рассчитанный точно под текущий перечень инструментов, может оказаться переполненным, если позднее добавятся СИЗ или оборудование для технического обслуживания.

Для долгосрочных проектов предусмотрите разумную возможность расширения без излишнего увеличения размера шкафа.

Как выбрать грузоподъемность

Грузоподъемность должна быть одним из первых технических вопросов при покупке усиленного шкафа.

Уточните отдельно:

• Грузоподъемность каждой полки
• Грузоподъемность ящиков, если они предусмотрены
• Нагрузку на основание или нижнее отделение
• Общую грузоподъемность шкафа

Это разные параметры.

Общая грузоподъемность шкафа может быть достаточной, но при этом отдельная полка может не подходить для очень тяжелого комплекта заземления.

Для профессиональной закупки укажите предполагаемый вес оборудования, чтобы до окончательного утверждения можно было проверить внутреннюю конструкцию шкафа.

Запирание и управление доступом

Запираемый шкаф помогает предотвращать бесконтрольный доступ и хранить оборудование электробезопасности в специально отведенном месте.

В зависимости от проекта покупателям может потребоваться подтвердить:

• Механический замок с ключом
• Количество замков
• Порядок управления ключами
• Способ доступа через дверцы
• Маркировку проекта
• Идентификацию оборудования
• Порядок допуска уполномоченных пользователей

Запираемый шкаф может способствовать управлению доступом, однако его не следует называть системой блокировки и маркировки (Lockout / Tagout), если он не был специально спроектирован и утвержден для этой цели.

Основные области применения

Подстанции

На подстанциях может потребоваться централизованное хранение заземляющего оборудования, указателей напряжения, электротехнических СИЗ и оперативных инструментов, используемых при переключениях, осмотрах и техническом обслуживании.

Усиленный шкаф особенно полезен там, где необходимо организовать несколько категорий оборудования в одной специально отведенной зоне средств безопасности.

Центры технического обслуживания энергетических компаний

В таких центрах могут храниться полные комплекты заземления, зажимы, электрические измерительные приборы, изолированный инструмент и запасные СИЗ для нескольких бригад.

В таких условиях грузоподъемность и внутреннее зонирование важнее, чем простое увеличение количества полок.

Распределительные помещения

На объектах распределения электроэнергии можно использовать специализированные шкафы, чтобы хранить оборудование электробезопасности отдельно от общих принадлежностей для технического обслуживания и упростить его проверку перед началом работ.

Бригады по техническому обслуживанию линий электропередачи

Бригадам, обслуживающим линии электропередачи, может потребоваться централизованное хранение заземляющего оборудования, изолированного инструмента, СИЗ и принадлежностей для полевых работ до их выдачи персоналу.

Промышленные электротехнические мастерские

На заводах, в шахтах, энергетических комплексах и крупных промышленных предприятиях шкаф можно использовать для специализированного хранения оборудования для электротехнического обслуживания и средств защиты.

Объекты возобновляемой энергетики

На солнечных и ветровых электростанциях, а также на объектах BESS может потребоваться централизованное хранение электротехнических СИЗ, заземляющего оборудования, указателей напряжения и инструментов для технического обслуживания.

Конфигурацию шкафа следует выбирать с учетом фактического перечня оборудования и условий окружающей среды на объекте.

Для чего этот шкаф не предназначен

При спецификации оборудования для хранения средств электробезопасности важно четко определять границы применения изделия.

В шкафу хранится электроизоляционное и защитное оборудование. Это не означает, что сам металлический шкаф следует называть «электроизоляционным шкафом».

Степень защиты IP, защита от влаги и заявления об условиях эксплуатации

Такие обозначения, как «влагозащищенный», «пылезащищенный» и «IP54», следует использовать только при наличии проектной или испытательной документации для точной конфигурации шкафа.

Если тендер EPC или спецификация энергетической компании требуют определенную степень защиты IP, укажите ее до получения коммерческого предложения.

После этого выбранный шкаф можно оценить с учетом фактической конструкции корпуса и имеющейся подтверждающей документации, не предполагая, что все шкафы для оборудования электробезопасности имеют одинаковую степень защиты от окружающей среды.

Что следует проверить перед вводом шкафа в эксплуатацию?

Конструкция шкафа

• На корпусе шкафа нет видимых деформаций
• Двери открываются и закрываются надлежащим образом
• Петли надежно закреплены
• Основание устойчиво
• Внутренние панели и полки установлены надлежащим образом

Полки и ящики

• Положение полок соответствует утвержденной компоновке
• Крепления полок надежны
• Ящики, если они предусмотрены, работают нормально
• Ни одна зона хранения не нагружена сверх утвержденного предела

Замки и двери

• Замок работает нормально
• Ключи подходят к шкафу
• Двери выровнены правильно
• При закрывании не возникает необычных помех

Компоненты контроля условий окружающей среды

Если установлено оборудование для обогрева, вентиляции или осушения воздуха, убедитесь, что поставленные компоненты, электропитание и настройки управления соответствуют утвержденной спецификации.

Маркировка и зоны хранения

Убедитесь, что этикетки оборудования, обозначения зон хранения и все специальные предупреждающие или информационные маркировки проекта расположены правильно.

Регулярный осмотр и обслуживание шкафа

• Содержите полки и внутренние зоны хранения в чистоте
• Удаляйте масло, пыль и другие загрязнения
• Регулярно проверяйте двери, петли и замки
• Осматривайте полки и точки крепления на наличие деформаций
• Не перегружайте отдельные полки или ящики
• Проверяйте надежность крепления крючков и держателей для инструмента
• Не закрывайте вентиляционные отверстия, если они предусмотрены
• Если установлены компоненты осушения или обогрева, проверяйте их в соответствии с инструкциями
• Следите за тем, чтобы маркировка оборудования оставалась читаемой
• Пересматривайте организацию шкафа при изменении состава хранимого инструмента

Контрольный перечень для приемки усиленного шкафа

Проверки JINPOWER перед отгрузкой

При заказах энергетических компаний, EPC-подрядчиков, промышленных предприятий и дистрибьюторов при инспекции перед отгрузкой следует убедиться, что фактический шкаф соответствует утвержденной конфигурации проекта.

• Габаритные размеры
• Конструкция шкафа
• Выравнивание дверей
• Петли
• Работа замка
• Внутренняя компоновка полок
• Ящики, если предусмотрены
• Панели для инструмента и крючки, если предусмотрены
• Контейнеры для хранения и принадлежности, если заказаны
• Качество отделки поверхности
• Конфигурация вентиляции
• Компоненты обогрева / осушения воздуха, если заказаны
• Маркировка изделия и проекта
• Количество
• Упаковка
• Необходимая техническая документация

Если проект требует испытаний на нагрузку, испытаний корпуса, инспекции третьей стороной или проверки системы контроля условий окружающей среды, включите эти требования до начала производства.

Конфигурация OEM и для проектов

JINPOWER осуществляет поставки для проектов и оптовые поставки энергетическим компаниям, подстанциям, EPC-подрядчикам, промышленным предприятиям и дистрибьюторам оборудования для электробезопасности.

В зависимости от согласованной конструкции шкафа в рамках проекта можно обсудить:

• Габаритные размеры шкафа
• Внутреннюю компоновку
• Конфигурацию полок
• Конфигурацию ящиков
• Расположение панели для инструмента / перфорированной панели
• Крючки и держатели для инструмента
• Контейнеры для хранения
• Конфигурацию замка
• Вентиляцию
• Дополнительный обогрев
• Дополнительное осушение воздуха
• Цвет шкафа
• Предупреждающие обозначения
• Идентификацию проекта
• Логотип / фирменное оформление
• Упаковку
• Техническую документацию

Изменение цвета шкафа, логотипа или маркировки не влияет на его грузоподъемность или защиту от внешних воздействий. Любые требования к механическим характеристикам, степени защиты IP, обогреву или осушению воздуха необходимо подтверждать фактической конструкцией шкафа и соответствующей спецификацией.

Как шкаф вписывается в систему оборудования электробезопасности?

Специализированный шкаф предназначен для хранения и управления оборудованием электробезопасности. Он не заменяет само оборудование, а также необходимые для каждого изделия осмотры и испытания.

К смежным категориям продукции JINPOWER относятсяшкафы для электрозащитного инструмента,заземляющее оборудование,СИЗ для электробезопасностииуказатели напряжения.

Почему стоит выбрать усиленные шкафы JINPOWER для оборудования электробезопасности?

Разработка с учетом оборудования электробезопасности

JINPOWER поставляет заземляющее оборудование, указатели напряжения, изолирующий оперативный инструмент, электротехнические СИЗ и другие средства безопасности для энергетики, что позволяет проектировать компоновку шкафа с учетом фактически хранимого оборудования.

Выбор усиленной конструкции с учетом фактической нагрузки

Мы рекомендуем выбирать конструкцию шкафа с учетом размеров инструмента, нагрузки на полки и ящики, общего веса оборудования и порядка его хранения, а не использовать «Heavy-Duty» только как обозначение изделия.

Настраиваемая внутренняя компоновка

Полки, ящики, панели для инструмента, крючки и зоны хранения можно согласовать с учетом утвержденной конфигурации шкафа и перечня инструмента для проекта.

Условия хранения на объекте

Для объектов, где требуются более контролируемые условия хранения, до начала производства можно согласовать требования к вентиляции, а также дополнительному обогреву или осушению воздуха.

Документация для B2B-проектов

Для тендеров энергетических компаний, проектов EPC и заказов дистрибьюторов до утверждения заказа можно согласовать чертежи шкафа, размеры, требования к нагрузке, внутреннюю компоновку, требования к инспекции и идентификацию проекта.

Что указать в запросе коммерческого предложения?

Часто задаваемые вопросы

Что означает «Heavy-Duty» применительно к этому шкафу для оборудования электробезопасности?

Обозначение Heavy-Duty относится к конфигурации шкафа, предназначенной для более крупного или тяжелого оборудования электробезопасности и повышенных требований к нагрузке при хранении. Точные значения нагрузки на полки и ящики, общей грузоподъемности шкафа, толщины материала и усиления необходимо подтвердить для выбранной модели, а не определять по названию изделия.

Какое оборудование электробезопасности можно хранить внутри?

В зависимости от размеров и грузоподъемности шкафа его можно конфигурировать для хранения заземляющего оборудования, изолированного инструмента, электротехнических СИЗ, указателей напряжения, измерительных приборов и другого оборудования для технического обслуживания.

Можно ли хранить переносные комплекты заземления?

Да, если выбранная полка или нижняя зона хранения имеет достаточные размеры и утвержденную грузоподъемность. Перед окончательным выбором компоновки шкафа укажите размеры и вес комплектов заземления.

Можно ли изменить положение полок и внутреннюю компоновку?

Внутреннюю компоновку можно обсудить с учетом выбранной конструкции шкафа и требований проекта. Полки, ящики, панели для инструмента, крючки и зоны хранения следует согласовать по утвержденному чертежу до начала производства.

В каждом ли шкафу предусмотрены обогрев и осушение воздуха?

Нет. Обогрев и осушение воздуха являются дополнительными функциями и зависят от выбранной конфигурации и требований проекта. Если требуется контроль условий окружающей среды, укажите на этапе RFQ требования к температуре, влажности, электропитанию и управлению.

Является ли шкаф влагозащищенным или имеет ли он степень защиты IP?

Не следует предполагать наличие определенной степени защиты IP у каждого шкафа. Если требуется защита от влаги или пыли либо конкретная степень защиты IP, подтвердите это требование до оформления заказа и проверьте его по подтверждающей документации выбранной конфигурации.

Является ли этот шкаф электроизоляционным?

Нельзя делать такое общее заявление. Это шкаф для хранения электроизоляционного и защитного оборудования. Хранение изолирующего инструмента внутри не превращает сам шкаф в электротехнический изоляционный корпус.

Можно ли использовать шкаф как противопожарный или взрывозащищенный?

Только если конкретный шкаф был специально спроектирован, испытан и документально подтвержден для такой цели. Огнестойкость и взрывозащита — это отдельные технические требования, не связанные с хранением оборудования электробезопасности.

Как выбрать размер шкафа?

Составьте полный перечень оборудования, указав количество, размеры, вес и частоту использования. Сначала оцените самые крупные и тяжелые предметы, затем определите необходимое пространство для полок, ящиков, панелей для инструмента и будущего расширения хранения.

Чем усиленный шкаф отличается от стандартного шкафа для оборудования электробезопасности?

Стандартный шкаф предназначен преимущественно для централизованного хранения обычных электротехнических СИЗ и средств безопасности. Усиленный шкаф рассчитан на более крупные комплекты оборудования, тяжелый инструмент и проекты, где особенно важны грузоподъемность и настраиваемая внутренняя организация.

Может ли JINPOWER изготовить шкаф по индивидуальным требованиям?

Размеры шкафа, внутреннюю компоновку, полки, ящики, панели для инструмента, запирание, маркировку, логотип, вентиляцию и дополнительные функции контроля условий окружающей среды можно согласовать с учетом выбранной конструкции и требований проекта.

Запросите сведения и цены на усиленный шкаф для оборудования электробезопасности

Если вы подбираете усиленные шкафы для оборудования электробезопасности для подстанции, центра технического обслуживания энергетической компании, распределительного объекта, подразделения по обслуживанию линий электропередачи, промышленной электротехнической мастерской или проекта EPC, направьте JINPOWER фактический перечень оборудования, а не просто запрос на «большой инструментальный шкаф».

Укажите типы оборудования, размеры, предполагаемый вес, требуемый размер шкафа, требования к нагрузке на полки и ящики, предпочтительную внутреннюю компоновку, требования к запиранию, условия окружающей среды, необходимость вентиляции или осушения воздуха, количество и требуемые технические документы.

После этого JINPOWER сможет оценить размер шкафа, усиленную конструкцию, внутренние зоны хранения и дополнительные функции до подготовки коммерческого предложения и утверждения проекта.
