Istaknute značajke proizvoda

• Robusna konstrukcija ormara za veću i težu električnu sigurnosnu opremu
• Centralizirano skladištenje izoliranog alata, opreme za uzemljenje, osobne zaštitne opreme i opreme za održavanje
• Prilagodljive unutarnje zone za pohranu prema vrsti alata i zahtjevima projekta
• Mogućnost ugradnje polica, ladica, ploča za alat, kuka i spremnika za pohranu, ovisno o odabranoj konfiguraciji
• Ormarić sa zaključavanjem za kontroliranu pohranu alata
• Ventilacija ovisno o odabranom ormaru
• Opcionalna funkcija grijanja ili odvlaživanja prema zahtjevima projekta
• Dizajniran za kategorizirano skladištenje, brže pronalaženje alata i jednostavnije upravljanje pregledima
• Prikladan za transformatorske stanice, centre za održavanje elektroenergetske mreže, distribucijska postrojenja i industrijske električne radionice
• O veličini ormara, unutarnjem rasporedu, označavanju, logotipu i konfiguraciji za projekt može se razgovarati prije proizvodnje

Kratke tehničke specifikacije

Točne dimenzije ormara, debljinu lima, nosivost pojedinačne police, nosivost ladica i ukupnu nosivost potrebno je potvrditi u tehničkom listu i odobrenom nacrtu za odabrani model. Te se vrijednosti ne smiju pretpostavljati samo na temelju naziva proizvoda „Heavy-Duty”.

Uobičajena konfiguracija ormara

Unutarnji raspored treba odabrati prema stvarnom popisu alata, umjesto da se za svaki projekt koristi isti raspored ormara.

Točna kombinacija polica, ladica, perforiranih ploča, kuka i spremnika ovisi o odabranom ormaru. Prije proizvodnje potvrdite konačni unutarnji raspored u odobrenom nacrtu.

Brzi vodič za odabir

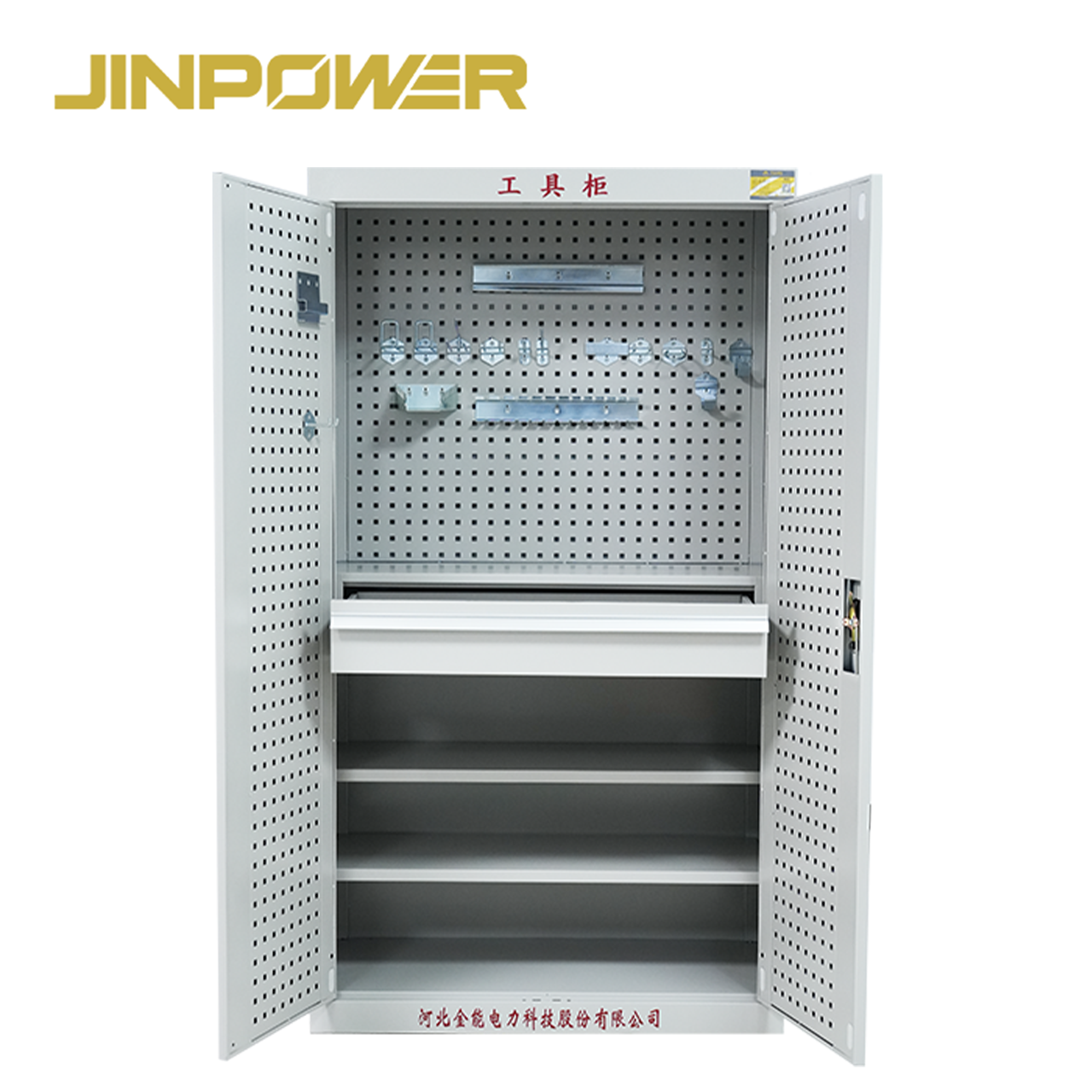

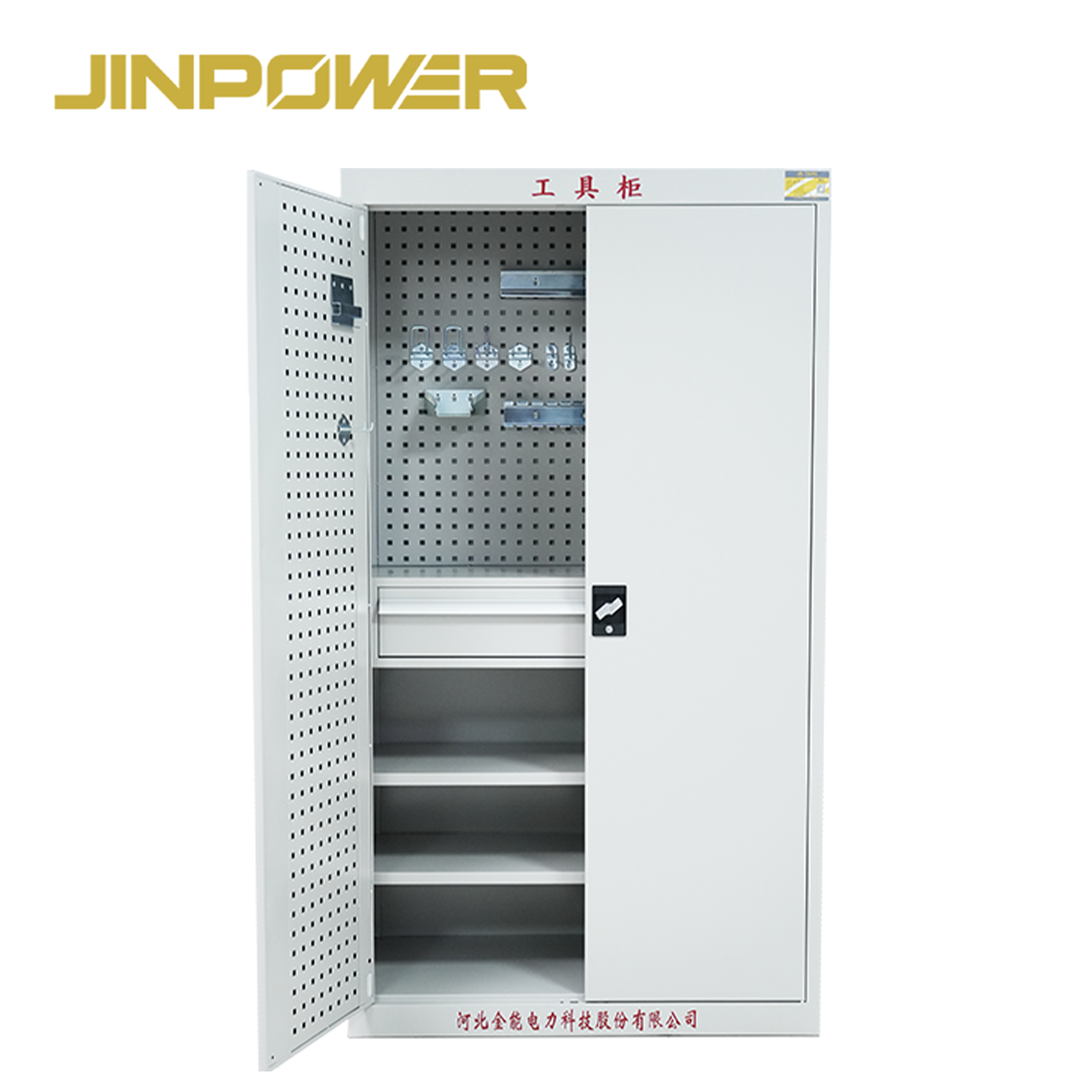

Što je robusni ormar za električnu sigurnosnu opremu

Robusni ormar za električnu sigurnosnu opremu centralizirani je sustav za pohranu električnih sigurnosnih alata i opreme za održavanje kojima je potreban veći kapacitet pohrane, čvršća unutarnja organizacija ili veća nosivost od one koju pruža univerzalni sigurnosni ormar.

Cilj nije samo smjestiti alat iza vrata ormara.

Pravilno planiran ormar trebao bi pomoći timu za održavanje da:

• Odvoji različite kategorije električne sigurnosne opreme
• Omogući jednostavno prepoznavanje i dohvat često korištenih alata
• Smanji nekontrolirano slaganje opreme i njezino odlaganje na pod
• Zaštiti opremu od nepotrebnih fizičkih oštećenja i onečišćenja
• Podrži rutinske preglede i upravljanje zalihama
• Olakša prepoznavanje nedostajućih alata
• Omogući pripremu kompleta opreme prije početka održavanja

Za elektroenergetske tvrtke i EPC projekte ormar tako može postati dio procesa upravljanja električnom sigurnosnom opremom, a ne služiti samo kao običan radionički ormarić.

Što ormar čini „robusnim”?

Izraz „Heavy-Duty” trebao bi opisivati stvarnu konstrukciju ormara i zahtjeve nosivosti, a ne služiti samo kao marketinška oznaka.

Pri procjeni robusnog ormara kupci bi trebali provjeriti:

• Materijal i konstrukciju ormara
• Debljinu čeličnog lima, gdje je primjenjivo
• Konstrukciju police
• Nosivost police
• Nosivost ladice
• Ukupnu nosivost ormara
• Konstrukciju vrata i šarki
• Unutarnja ojačanja
• Konstrukciju postolja
• Raspodjelu težine alata

Ormar namijenjen teškim prijenosnim kompletima za uzemljenje, stezaljkama i opremi za održavanje može zahtijevati sasvim drukčiju konstrukciju polica od ormara koji se pretežno koristi za rukavice, kacige i lagane ispitne instrumente.

Zato JINPOWER preporučuje da se prije odobravanja konačne konfiguracije ormara potvrde popis opreme i procijenjena težina opreme za pohranu.

Robusni i standardni ormari za električnu sigurnosnu opremu

Nijedna vrsta ormara nije automatski bolja. Ispravan odabir ovisi o stvarnom alatu, težini opreme, raspoloživom prostoru i tijeku rada na održavanju.

Za opću pohranu električne sigurnosne opreme pogledajte naš Standardni ormar za električnu sigurnosnu opremu.

Što se može pohraniti u ormaru?

Stvarni popis opreme za pohranu ovisi o dimenzijama ormara, unutarnjem rasporedu i nosivosti.

Uobičajena električna sigurnosna oprema i oprema za održavanje mogu uključivati:

• Električarske izolacijske rukavice
• Električarske izolacijske čizme
• Zaštitne kacige i električnu osobnu zaštitnu opremu
• Detektore napona
• Izolirani ručni alat
• Prijenosne komplete za uzemljenje
• Stezaljke za uzemljenje
• Sklopove kabela za uzemljenje
• Električne ispitne instrumente
• Komplete alata i pribor za održavanje
• Oprema za zaštitu od pada, ako je način pohrane prikladan
• Rezervnu sigurnosnu opremu

Velika ili duga oprema, kao što su izolacijske motke (Hot Sticks), smije se pohraniti u ormaru samo ako su njegove dimenzije i način oslanjanja posebno predviđeni za tu namjenu. Nemojte savijati, stiskati niti nepropisno podupirati duge izolirane radne alate samo kako biste ih smjestili u ormar.

Unutarnja podjela na zone olakšava upravljanje alatima

Velikim ormarom teško je upravljati ako se svi alati samo odlažu na najbližu slobodnu policu.

Bolje je ormar podijeliti na funkcionalne zone za pohranu.

Konačni plan rasporeda zona treba se temeljiti na stvarnom popisu alata za projekt i odobrenom rasporedu ormara.

Zašto su uvjeti pohrane važni za električnu sigurnosnu opremu

S električnom sigurnosnom opremom ne treba postupati kao s običnim alatom.

Gumeni izolacijski proizvodi i druga sigurnosna oprema mogu biti podložni utjecaju neprikladnih uvjeta pohrane, fizičkih oštećenja, onečišćenja, prekomjerne vlage, topline i dugotrajne izloženosti okolišu.

Namjenski ormar pomaže osigurati kontroliranije i organiziranije mjesto za pohranu, ali sam ormar ne zamjenjuje zahtjeve za pohranu, pregled ili ispitivanje koji se primjenjuju na svaki pojedini predmet.

Primjerice, električarske izolacijske rukavice i dalje treba pohranjivati, pregledavati i periodično ispitivati u skladu s primjenjivim propisima, normama i uputama proizvođača, čak i kada se čuvaju u namjenskom ormaru za sigurnosnu opremu.

Ventilacija, grijanje i odvlaživanje

Uvjeti pohrane razlikuju se među električnim postrojenjima. Suha unutarnja upravljačka prostorija može zahtijevati sasvim drukčiju konfiguraciju ormara od vlažne transformatorske stanice ili centra za održavanje.

Ventilacija

Ventilacija može omogućiti cirkulaciju zraka unutar ormara i smanjiti zadržavanje ustajalog zraka u prostoru za pohranu.

Točna izvedba ventilacije ovisi o odabranom ormaru i treba se potvrditi u projektnoj specifikaciji.

Opcionalno odvlaživanje

U okruženjima s višom vlagom može se razmotriti opcionalna konfiguracija za odvlaživanje, ovisno o odabranom ormaru i zahtjevima projekta.

Ako projekt zahtijeva određenu zadanu vrijednost vlažnosti, raspon regulacije, senzor, alarm ili zaslon, te parametre treba navesti u fazi RFQ-a.

Opcionalno grijanje

Za određene uvjete pohrane može se ugraditi i grijanje ako projekt zahtijeva regulaciju temperature ili kondenzacije.

Ne treba pretpostaviti da je grijanje standardna značajka svakog ormara. Napajanje, nazivnu snagu, vrstu regulatora i radni raspon potrebno je potvrditi za odabranu konfiguraciju.

Kontrola uvjeta okoline ne zamjenjuje zahtjeve za opremu

Ormar s ventilacijom, grijanjem ili odvlaživanjem može podržati bolje upravljanje uvjetima pohrane, ali ne znači automatski da je svaki pohranjeni alat usklađen s primjenjivim zahtjevima za pohranu.

Uvijek se pridržavajte zahtjeva za pohranu, pregled i ispitivanje pojedinačnog električnog sigurnosnog proizvoda.

Kako odabrati veličinu ormara

1. Pripremite potpuni popis alata

Nemojte početi traženjem ormara koji je samo „velik”.

Navedite alate i sigurnosnu opremu koju treba pohraniti, uključujući količinu, približne dimenzije i težinu.

2. Utvrdite koji je komad opreme najveći

Najveći ili najdulji predmet često određuje hoće li odgovarati standardni raspored polica.

To mogu biti sklopovi kabela za uzemljenje, veće stezaljke, kutije za alat ili odabrani izolirani alati.

3. Odvojite tešku od lagane opreme

Tešku opremu za uzemljenje ne treba jednostavno staviti na bilo koju slobodnu policu.

Njezinu težinu treba uzeti u obzir pri odabiru položaja i konstrukcije police te raspodjeli ukupnog opterećenja.

4. Uzmite u obzir učestalost pristupa

Alati koji se često koriste u pravilu bi trebali biti dostupniji od rijetko korištene rezervne opreme.

Dobra organizacija ormara može smanjiti nepotrebno traženje tijekom pripreme za održavanje.

5. Ostavite razuman kapacitet za buduće potrebe

Ormar projektiran točno prema današnjem popisu alata može postati prenatrpan kada se naknadno doda osobna zaštitna oprema ili oprema za održavanje.

Za dugoročne projekte razmotrite razumno proširenje kapaciteta bez nepotrebnog povećanja ormara.

Kako odabrati nosivost

Nosivost bi trebala biti jedno od prvih tehničkih pitanja pri kupnji robusnog ormara.

Zasebno zatražite podatke o:

• Nosivosti pojedinačne police
• Nosivosti ladice, gdje je primjenjivo
• Nosivosti postolja ili donjeg pretinca
• Ukupnoj nosivosti ormara

To su različiti parametri.

Ormar može imati odgovarajuću ukupnu nosivost, a ipak imati pojedinačnu policu koja nije prikladna za vrlo težak komplet za uzemljenje.

Za profesionalnu nabavu navedite procijenjene težine opreme kako bi se unutarnja konstrukcija mogla provjeriti prije konačnog odobrenja.

Zaključavanje i upravljanje pristupom

Ormar koji se može zaključati može pomoći u sprečavanju nekontroliranog pristupa i osigurati da se električna sigurnosna oprema drži na predviđenom mjestu.

Ovisno o projektu, kupci će možda trebati potvrditi:

• Mehaničku bravu s ključem
• Broj brava
• Upravljanje ključevima
• Način pristupa kroz vrata
• Projektne oznake
• Identifikaciju opreme
• Postupke za ovlaštene korisnike

Zaključani ormar može podržati upravljanje pristupom, ali ne treba ga opisivati kao sustav Lockout / Tagout ako nije posebno projektiran i odobren za tu namjenu.

Glavne primjene

Transformatorske stanice

Transformatorskim stanicama može biti potrebno centralizirano skladištenje opreme za uzemljenje, detektora napona, električne osobne zaštitne opreme i radnih alata koji se koriste pri sklopnim operacijama, pregledima i održavanju.

Robusni ormar posebno je koristan kada je potrebno upravljati različitim kategorijama opreme iz jednog namjenskog prostora za sigurnosnu opremu.

Centri za održavanje elektroenergetskih mreža

U centrima za održavanje elektroenergetskih mreža mogu se čuvati potpuni kompleti za uzemljenje, stezaljke, električna ispitna oprema, izolirani alati i zamjenska osobna zaštitna oprema za više ekipa.

U takvim primjenama nosivost i unutarnja podjela na zone važnije su od samog povećanja broja polica.

Prostorije za distribuciju električne energije

U distribucijskim postrojenjima namjenski ormari mogu odvojiti električnu sigurnosnu opremu od općeg pribora za održavanje i olakšati njezin pregled prije rada.

Jedinice za održavanje prijenosne mreže

Timovima za održavanje prijenosne mreže može biti potrebno centralizirano skladištenje opreme za uzemljenje, izoliranih alata, osobne zaštitne opreme i pribora za terensko održavanje prije izdavanja opreme ekipama.

Industrijske električne radionice

Tvornice, rudnici, energetska postrojenja i veliki industrijski pogoni mogu koristiti ormar za namjensko upravljanje opremom za električno održavanje i sigurnosnom opremom.

Postrojenja za obnovljive izvore energije

Postrojenja za solarnu i energiju vjetra te BESS postrojenja također mogu zahtijevati centralizirano skladištenje električne osobne zaštitne opreme, opreme za uzemljenje, detektora napona i alata za održavanje.

Konfiguraciju ormara treba odabrati prema stvarnom popisu opreme i uvjetima okoline na lokaciji.

Što ovaj ormar nije

Jasno definiranje granica proizvoda važno je pri specificiranju opreme za pohranu električne sigurnosne opreme.

Ormar služi za pohranu električnih izolacijskih i sigurnosnih proizvoda. To ne znači da sam metalni ormar treba opisivati kao „električno izolacijski ormar”.

IP stupanj zaštite, zaštita od vlage i tvrdnje o uvjetima okoline

Izrazi poput „otporan na vlagu”, „otporan na prašinu” i „IP54” smiju se koristiti samo ako za točnu konfiguraciju ormara postoje odgovarajuća projektna ili ispitna dokumentacija.

Ako natječaj EPC projekta ili specifikacija elektroenergetske tvrtke zahtijeva IP stupanj zaštite, navedite traženi stupanj prije izrade ponude.

Odabrani se ormar zatim može procijeniti prema stvarnoj konstrukciji kućišta i dostupnoj pratećoj dokumentaciji, umjesto da se pretpostavi kako svi ormari za električnu sigurnosnu opremu imaju jednaku razinu zaštite od utjecaja okoline.

Što treba provjeriti prije stavljanja ormara u uporabu?

Konstrukcija ormara

• Na tijelu ormara nema vidljivih deformacija
• Vrata se pravilno otvaraju i zatvaraju
• Šarke su čvrsto pričvršćene
• Postolje je stabilno
• Unutarnje ploče i police pravilno su postavljene

Police i ladice

• Položaj polica odgovara odobrenom rasporedu
• Spojevi polica su čvrsti
• Ladice se normalno otvaraju i zatvaraju, ako su uključene
• Nijedna zona za pohranu nije opterećena iznad odobrene nosivosti

Brave i vrata

• Brava normalno radi
• Ključevi odgovaraju ormaru
• Vrata su pravilno poravnata
• Pri zatvaranju nema neuobičajenih smetnji

Komponente za regulaciju uvjeta okoline

Ako je ugrađena oprema za grijanje, ventilaciju ili odvlaživanje, provjerite odgovaraju li isporučene komponente, električno napajanje i upravljačke postavke odobrenoj specifikaciji.

Oznake i zone za pohranu

Provjerite jesu li oznake opreme, identifikacija zona za pohranu i sve projektne upozoravajuće ili upravljačke oznake pravilno postavljene.

Redoviti pregled i održavanje ormara

• Održavajte police i unutarnje prostore za pohranu čistima
• Uklonite ulje, prašinu i druga onečišćenja
• Redovito provjeravajte vrata, šarke i brave
• Pregledajte police i mjesta pričvršćivanja radi uočavanja deformacija
• Nemojte preopterećivati pojedinačne police ili ladice
• Provjerite jesu li kuke i držači alata čvrsto pričvršćeni
• Otvori za ventilaciju trebaju biti prohodni, ako postoje
• Ugrađene komponente za odvlaživanje ili grijanje provjeravajte u skladu s njihovim uputama
• Održavajte oznake opreme čitljivima
• Preispitajte organizaciju ormara kada se promijeni popis pohranjenih alata

Kontrolni popis za prihvat robusnog ormara

JINPOWER-ove provjere prije otpreme

Kod narudžbi elektroenergetskih tvrtki, EPC izvođača, industrijskih pogona i distributera, pregled prije otpreme treba se usredotočiti na to odgovara li isporučeni ormar odobrenoj konfiguraciji projekta.

• Ukupne dimenzije
• Konstrukcija ormara
• Poravnanje vrata
• Šarke
• Funkcija brave
• Unutarnji raspored polica
• Ladice, ako su uključene
• Ploče za alat i kuke, ako su uključene
• Spremnici za pohranu i pribor, ako su naručeni
• Površinska obrada
• Konfiguracija ventilacije
• Komponente za grijanje / odvlaživanje, ako su naručene
• Oznake proizvoda i projekta
• Količina
• Pakiranje
• Potrebna tehnička dokumentacija

Ako projekt zahtijeva specifična ispitivanja nosivosti, ispitivanja kućišta, pregled treće strane ili provjeru regulacije uvjeta okoline, uključite te zahtjeve prije početka proizvodnje.

OEM konfiguracija i prilagodba projektu

JINPOWER podržava projektne i skupne narudžbe elektroenergetskih tvrtki, transformatorskih stanica, EPC izvođača, industrijskih pogona i distributera električne sigurnosne opreme.

Ovisno o potvrđenom dizajnu ormara, u projektnim razgovorima mogu se razmotriti:

• Ukupna veličina ormara
• Unutarnji raspored
• Konfiguracija polica
• Konfiguracija ladica
• Raspored ploče za alat / perforirane ploče
• Kuke i držači alata
• Spremnici za pohranu
• Konfiguracija brave
• Ventilacija
• Opcionalno grijanje
• Opcionalno odvlaživanje
• Boja ormara
• Sigurnosne oznake
• Identifikacija projekta
• Logotip / brendiranje
• Pakiranje
• Tehnička dokumentacija

Promjena boje ormara, logotipa ili oznake ne mijenja njegovu nosivost ni zaštitu od utjecaja okoline. Sve zahtjeve u pogledu mehaničke izvedbe, IP stupnja zaštite, grijanja ili odvlaživanja potrebno je potvrditi stvarnim dizajnom ormara i pratećom specifikacijom.

Kako se ormar uklapa u sustav električne sigurnosne opreme?

Namjenski ormar podržava pohranu i upravljanje električnom sigurnosnom opremom. Ne zamjenjuje samu opremu niti preglede i ispitivanja potrebna za svaki predmet.

Povezane kategorije proizvoda JINPOWER uključuju ormare za električne sigurnosne alate, opremu za uzemljenje, električnu osobnu zaštitnu opremu i detektore napona.

Zašto odabrati JINPOWER-ove robusne ormare za električnu sigurnosnu opremu?

Dizajnirani za električnu sigurnosnu opremu

JINPOWER isporučuje opremu za uzemljenje, detektore napona, izolirane radne alate, električnu osobnu zaštitnu opremu i druge sigurnosne proizvode za elektroenergetske tvrtke, što omogućuje planiranje rasporeda ormara prema opremi koja će se u njemu stvarno pohranjivati.

Odabir robusnog ormara prema stvarnom opterećenju

Preporučujemo odabir konstrukcije ormara prema dimenzijama alata, nosivosti polica i ladica, ukupnoj težini opreme i načinu rada pri pohrani, umjesto da se izraz „Heavy-Duty” koristi samo kao oznaka proizvoda.

Prilagodljiv unutarnji raspored

O policama, ladicama, pločama za alat, kukama i zonama za pohranu može se razgovarati u skladu s potvrđenom konfiguracijom ormara i popisom alata za projekt.

Uvjeti pohrane u projektu

Za postrojenja koja zahtijevaju kontroliranije uvjete pohrane, zahtjeve za ventilaciju i opcionalno grijanje ili odvlaživanje moguće je razmotriti prije proizvodnje.

Dokumentacija za B2B projekte

Za natječaje elektroenergetskih tvrtki, EPC projekte i narudžbe distributera, prije odobrenja narudžbe mogu se potvrditi nacrti ormara, dimenzije, zahtjevi za nosivost, unutarnji raspored, zahtjevi za pregled i identifikacija projekta.

Što trebate uključiti u svoj RFQ?

Često postavljana pitanja

Što ovaj ormar za električnu sigurnosnu opremu čini „robusnim”?

„Heavy-Duty” se odnosi na konfiguraciju ormara namijenjenu većoj ili težoj električnoj sigurnosnoj opremi i većim zahtjevima za nosivost. Točnu nosivost polica i ladica, ukupnu nosivost ormara, debljinu materijala i ojačanja treba potvrditi za odabrani model, a ne pretpostavljati na temelju naziva proizvoda.

Koja se električna sigurnosna oprema može pohraniti unutra?

Ovisno o dimenzijama ormara i nosivosti, ormar se može konfigurirati za opremu za uzemljenje, izolirane alate, električnu osobnu zaštitnu opremu, detektore napona, ispitne instrumente i drugu opremu za održavanje.

Može li se u njemu pohraniti prijenosni komplet za uzemljenje?

Da, ako odabrana polica ili donji prostor za pohranu ima dovoljne dimenzije i odobrenu nosivost. Prije dovršetka rasporeda ormara navedite dimenzije i težinu kompleta za uzemljenje.

Mogu li se prilagoditi položaji polica i unutarnji raspored?

O unutarnjem rasporedu može se razgovarati u skladu s odabranim dizajnom ormara i zahtjevima projekta. Police, ladice, ploče za alat, kuke i zone za pohranu potrebno je potvrditi u odobrenom nacrtu prije proizvodnje.

Ima li svaki ormar grijanje i odvlaživanje?

Ne. Grijanje i odvlaživanje opcionalne su funkcije koje ovise o odabranoj konfiguraciji i zahtjevima projekta. Ako je potrebna regulacija uvjeta okoline, navedite tražene temperaturne i vlažne uvjete, napajanje i zahtjeve za upravljanje u fazi RFQ-a.

Je li ormar otporan na vlagu ili ima IP stupanj zaštite?

Nemojte pretpostavljati da svaki ormar ima određeni IP stupanj zaštite. Ako je potrebna zaštita od vlage ili prašine ili određeni IP stupanj zaštite, potvrdite taj zahtjev prije narudžbe i provjerite ga prema pratećoj dokumentaciji odabrane konfiguracije.

Je li ovo električno izolacijski ormar?

Ne treba iznositi općenite tvrdnje. Ovaj proizvod je ormar za pohranu električnih izolacijskih i sigurnosnih proizvoda. Činjenica da se u njemu pohranjuju izolacijski alati ne znači da je sam ormar električno izolacijsko kućište.

Može li se ormar koristiti kao vatrootporni ili protueksplozijski ormar?

Ne, osim ako je konkretni ormar posebno projektiran, ispitan i dokumentiran za tu namjenu. Otpornost na požar i zaštita od eksplozije zasebni su tehnički zahtjevi koji se razlikuju od zahtjeva za pohranu električne sigurnosne opreme.

Kako odabrati veličinu ormara?

Pripremite potpuni popis opreme s količinama, dimenzijama, težinama i učestalošću pristupa. Najprije razmotrite najveće i najteže predmete, a zatim potreban prostor na policama, ladice, ploče za alat i budući kapacitet za pohranu.

Koja je razlika između robusnog ormara i standardnog ormara za električnu sigurnosnu opremu?

Standardni ormar prvenstveno je namijenjen centraliziranoj pohrani opće električne osobne zaštitne opreme i sigurnosnih alata. Robusna inačica namijenjena je većim kompletima opreme, težim alatima i projektima u kojima su nosivost i prilagodljiva unutarnja organizacija važnije.

Može li JINPOWER prilagoditi ormar?

O veličini ormara, unutarnjem rasporedu, policama, ladicama, pločama za alat, zaključavanju, oznakama, logotipu, ventilaciji i opcionalnim funkcijama za regulaciju uvjeta okoline može se razgovarati u skladu s odabranim dizajnom i zahtjevima projekta.

Zatražite informacije i cijenu robusnog ormara za električnu sigurnosnu opremu

Ako nabavljate robusne ormare za električnu sigurnosnu opremu za transformatorsku stanicu, centar za održavanje elektroenergetske mreže, distribucijsko postrojenje, jedinicu za održavanje prijenosne mreže, industrijsku električnu radionicu ili EPC projekt, pošaljite JINPOWER-u stvarni popis opreme, a ne samo upit za „veliki ormar za alat”.

Navedite vrste opreme, dimenzije, procijenjene težine, potrebnu veličinu ormara, zahtjeve za nosivost polica i ladica, željeni unutarnji raspored, zahtjeve za zaključavanje, uvjete okoline, potrebe za ventilacijom ili odvlaživanjem, količinu i traženu tehničku dokumentaciju.

JINPOWER zatim može prije izrade ponude i odobrenja projekta razmotriti veličinu ormara, robusnu konstrukciju, unutarnje zone za pohranu i opcionalne funkcije.
