IEC osztályok és feszültségértékek

A megfelelő kapcsolótábla-szőnyeg kiválasztását a szükséges elektromos osztállyal és üzemi feszültséggel kell kezdeni.

A sima felületű változat 0–4. osztályban érhető el. A jelenlegi specifikációban szereplő bordázott és rombuszmintás változatok a 0. és 1. osztályhoz kaphatók.

Projektbeszerzés esetén a vastagság kiválasztása előtt mindig erősítse meg a szükséges osztályt, üzemi feszültséget és az alkalmazandó specifikációt.

Kapcsolótábla-szőnyeg specifikációi

A tekercses és méretre vágott szállítás a telepítési területnek megfelelően választható.

Felületi opciók

Különböző felületkialakítások állnak rendelkezésre az eltérő telepítési követelményekhez.

Sima felület

Egyszerű felület, amely kapcsolótábla-helyiségekhez, alállomásokhoz és olyan elektromos berendezési területekhez alkalmas, ahol fontos a könnyű tisztíthatóság.

A jelenlegi termékválasztékban a sima szigetelő szőnyegek IEC 0–4. osztályban érhetők el.

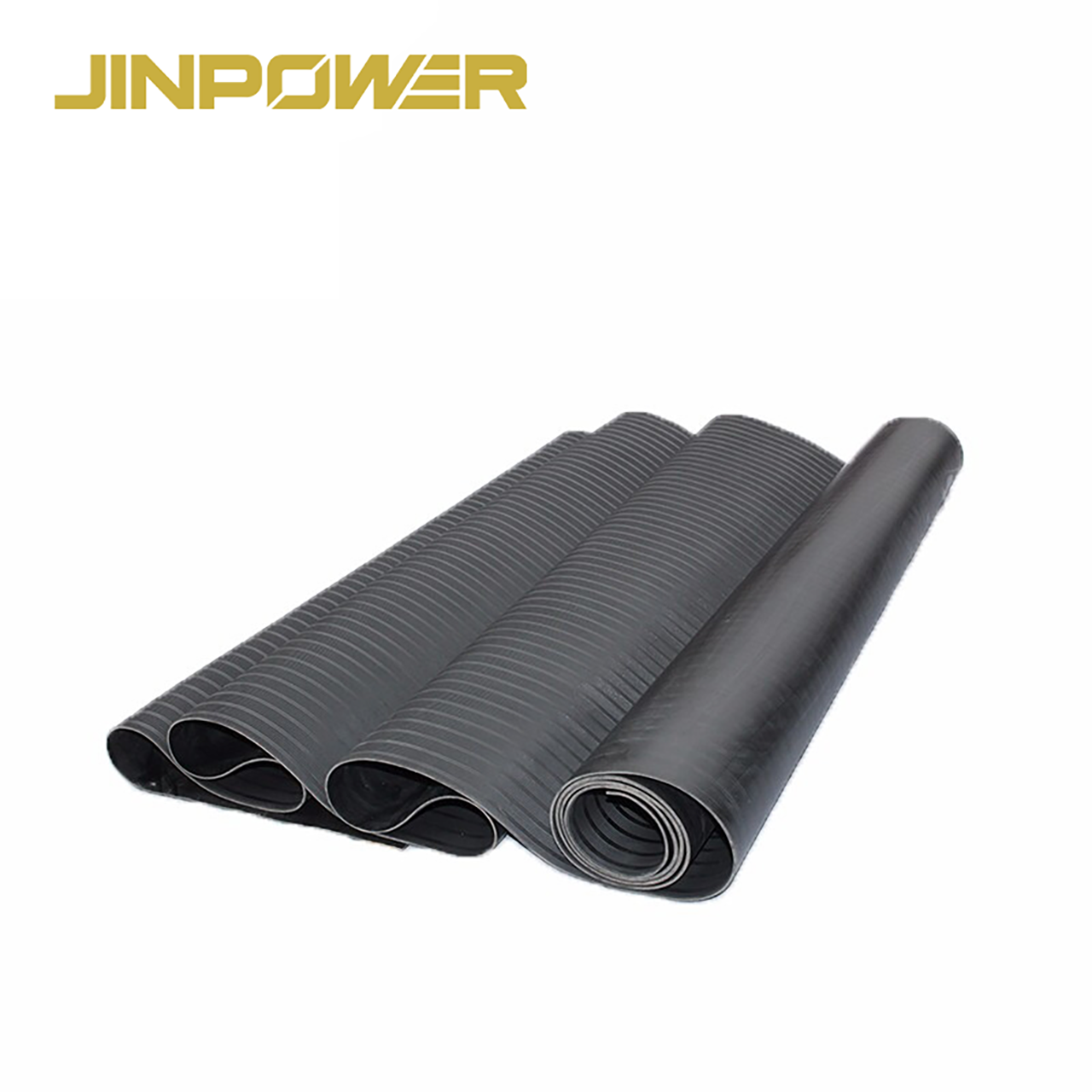

Bordázott felület

A finom bordázatú felső felület további textúrát biztosít járás közben, miközben az alsó felület sima marad a telepítéshez.

Rombuszmintás felület

A kiemelkedő rombuszminta texturáltabb járófelületet biztosít, és ipari elektromos területekhez alkalmas.

Egyéb felületi kialakítások, beleértve a domború mintázatokat is, projektkövetelmények szerint szintén egyeztethetők.

Hol használják az elektromos kapcsolótábla-szőnyegeket?

Az elektromos szigetelő szőnyegeket általában olyan területeken telepítik, ahol a személyzet elektromos berendezéseket üzemeltet, ellenőriz vagy karbantart.

Jellemző alkalmazási területek:

• Energiaelosztó helyiségek

• Elektromos kapcsolótábla-helyiségek

• Alállomások

• Kapcsolóállomások

• Erőművek

• Irányítótermek

• Elektromos vizsgálati területek

• Ipari elektromos helyiségek

• Adatközpontok

• Megújulóenergia-létesítmények

Vasúti közlekedési, petrolkémiai, bányászati, kohászati és gépgyártó létesítmények elektromos irányítási területein is használhatók.

Hogyan válassza ki a megfelelő kapcsolótábla-szőnyeget?

Beszerzéskor a szőnyeget nem kizárólag vastagság vagy szín alapján kell kiválasztani.

1. Erősítse meg a szükséges IEC osztályt

Induljon ki a legnagyobb üzemi feszültségből és a projektspecifikációból.

Például a 0. és 1. osztályt más feszültségtartományokra tervezték, mint a 3. vagy 4. osztályt. Ezért a szőnyeg vastagságának meghatározása előtt meg kell erősíteni az elektromos osztályt.

2. Ellenőrizze a váltakozó vagy egyenáramú üzemi feszültséget

A váltakozó és egyenáramú feszültséghatárok eltérőek.

Ha a szőnyeget egyenáramú rendszerben használják, az egyenáramú üzemi feszültségkövetelményt külön erősítse meg, a váltakozó áramú érték használata helyett.

3. Válassza ki a szükséges méretet

Mérje fel a kapcsolótábla vagy elektromos berendezés előtti területet, és erősítse meg a következőket:

• Vastagság

• Szélesség

• Hosszúság

• Tekercs- vagy vágott méret

A JINPOWER standard szélességeket kínál 0.5 m-től 1.5 m-ig, 2 m, 5 m, 10 m és 20 m hosszúságokkal, valamint egyedi méretekkel.

4. Erősítse meg a felületet és a színt

Sima, bordázott és rombuszmintás felületek állnak rendelkezésre a szükséges osztálytól és a telepítéstől függően.

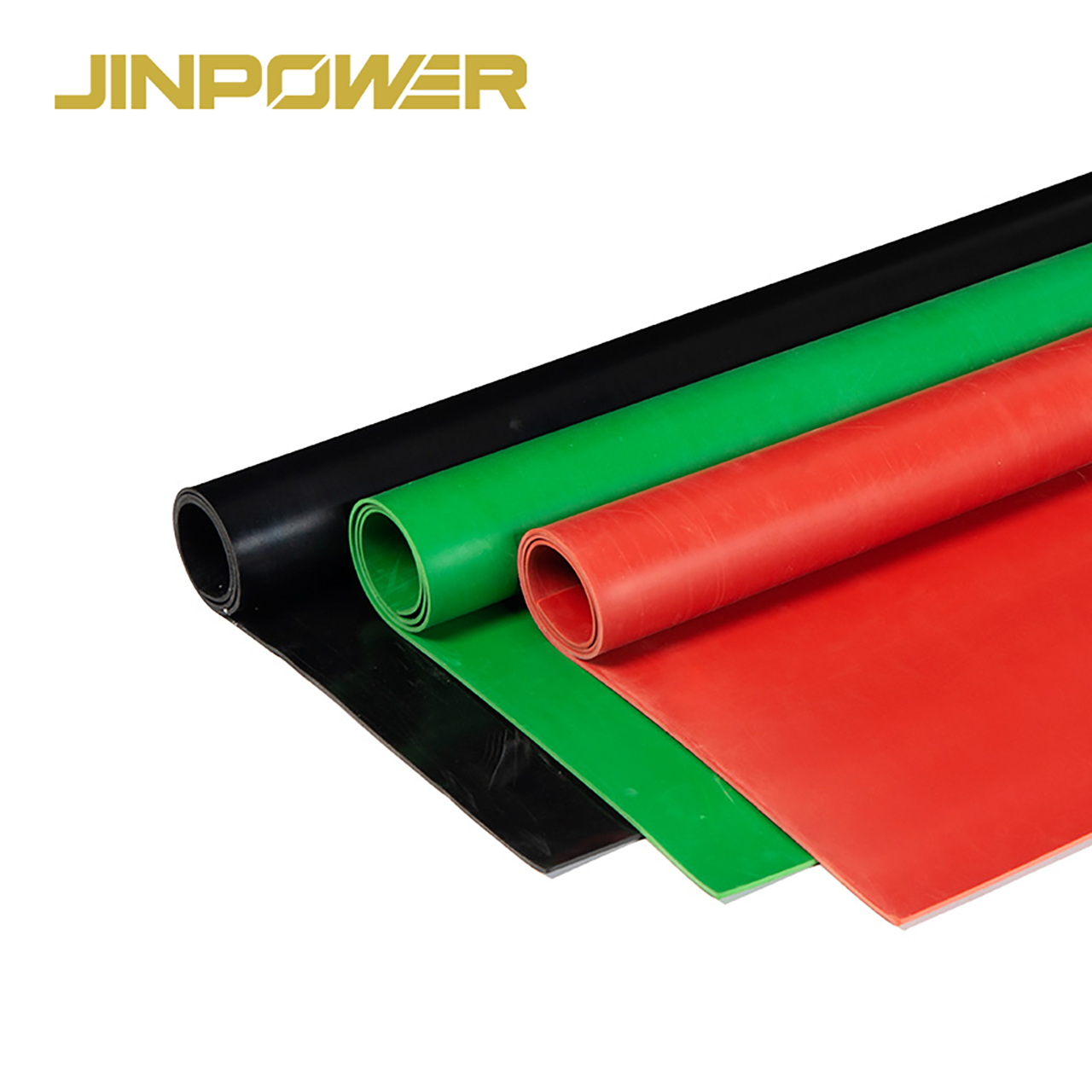

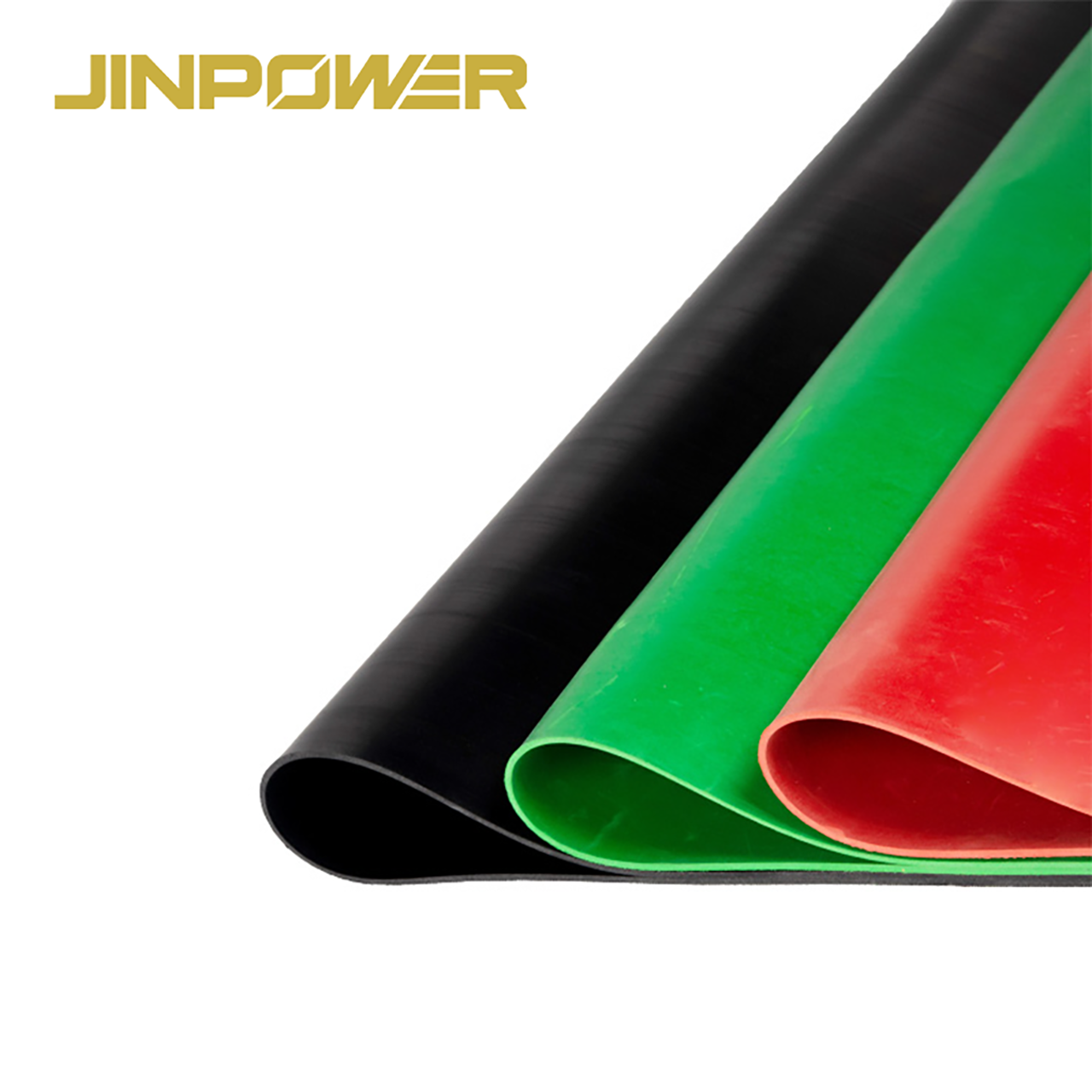

Fekete, szürke, piros és zöld színek kaphatók.

Üzemi feszültség, próbafeszültség és dielektromos szilárdság

Ezt a három értéket nem szabad azonos specifikációként kezelni.

Az üzemi feszültség azt a maximális feszültségtartományt jelzi, amelyre az adott osztályt tervezték.

A próbafeszültség az a feszültség, amelyet meghatározott vizsgálati feltételek mellett alkalmaznak a szigetelési teljesítmény ellenőrzésére.

A dielektromos szilárdság egy magasabb szintű elektromos vizsgálati érték, amelyet az anyag szigetelőképességének értékelésére használnak.

Ezért a vevőknek a kapcsolótábla-szőnyeget a szükséges elektromos osztály és üzemi feszültség alapján kell kiválasztaniuk, nem pedig egyszerűen a legmagasabb vizsgálatifeszültség-értékkel rendelkező terméket választani.

Mechanikai és környezeti teljesítmény

Az elektromos teljesítmény az elsődleges követelmény, de a szőnyegnek a normál ipari használatot is el kell viselnie.

A jelenlegi specifikáció a következőket tartalmazza:

• Keménység: 60 ± 5 Shore A

• Szakítószilárdság: minimum 5.0 MPa

• Szakadási nyúlás: minimum 250%

• Maradó alakváltozás nyomás alatt: 40% 27°C-on, 24 órán át

• Üzemi hőmérséklet-tartomány: -30°C-tól +70°C-ig

• Olajállósági vizsgálat

• Savállósági vizsgálat

• Öregítési vizsgálat

Ezek a tulajdonságok segítenek értékelni, hogy a szőnyeg használat közben képes-e megőrizni a megfelelő rugalmasságot és mechanikai teljesítményt.

Kapcsolótábla-szőnyeg és hagyományos gumiszőnyeg

Az elektromos kapcsolótábla-szőnyeg nem azonos az általános ipari gumipadlóval.

Hagyományos gumipadló nem használható elektromos szigetelő szőnyegként, kivéve, ha dielektromos teljesítményét ellenőrizték a tervezett elektromos alkalmazáshoz.

Vizsgálat és minőségellenőrzés

Az elektromos biztonsági termékek esetében a vevőknek nemcsak a megjelenést és a vastagságot kell ellenőrizniük.

Nagy tételes beszerzés előtt javasoljuk az alábbiak megerősítését:

• IEC osztály

• Szőnyegvastagság

• AC/DC üzemi feszültség

• Próbafeszültség

• Dielektromos vizsgálati követelmény

• Felületi állapot

• Mechanikai tulajdonságok

• Szükséges ellenőrzési vagy vizsgálati dokumentumok

Jelenlegi szigetelőszőnyeg-specifikációnk az IEC 61111:2009 követelményeire hivatkozik, és a szőnyegeket a szállítás előtt az alkalmazandó specifikációnak megfelelően feszültségvizsgálatnak és minőségellenőrzésnek vetik alá.

Az ezen vizsgálatok vevői ellenőrzésével kapcsolatos további információkért tekintse meg az elektromos szigetelő gumiszőnyegek vizsgálati követelményeinek útmutatóját.

Megtekinthet más elektromos szigetelő gumiszőnyegeket is eltérő telepítési követelményekhez.

Gyakran ismételt kérdések

Milyen IEC osztályok állnak rendelkezésre?

A jelenlegi sima felületű szigetelőszőnyeg-választék IEC 0. osztályt, 1. osztályt, 2. osztályt, 3. osztályt és 4. osztályt foglal magában.

Mekkora a maximális üzemi feszültség?

Az osztálytól függ. Az elérhető tartomány az 0. osztályhoz tartozó 1 kV AC-tól a 4. osztályhoz tartozó 36 kV AC-ig terjed, külön egyenáramú üzemi feszültségértékekkel.

Milyen vastagságot válasszak?

A vastagságot a szükséges elektromos osztály és a projektspecifikáció alapján kell kiválasztani. Az osztályhoz kapcsolódó elérhető vastagságok hozzávetőlegesen 3 mm-től 12 mm-ig terjednek, az osztálytól függő eltérő maximális vastagsági határokkal.

Milyen méretek állnak rendelkezésre?

A standard szélességek közé tartozik a 0.5 m, 1.0 m, 1.2 m és 1.5 m. A standard hosszúságok: 2 m, 5 m, 10 m és 20 m. Egyedi méretek is elérhetők.

Milyen színek és felületek állnak rendelkezésre?

Az elérhető színek: fekete, szürke, piros és zöld. A felületi opciók közé tartoznak a sima, bordázott, rombuszmintás és domború kialakítások, a szükséges specifikációtól függően.

Kapcsolótábla-szőnyeg árajánlatának igénylése

A gyorsabb árajánlat érdekében kérjük, adja meg:

Szükséges IEC osztály + AC/DC üzemi feszültség + vastagság + szélesség + hosszúság + felület + szín + mennyiség.

A JINPOWER ezt követően meg tudja erősíteni a projektjéhez vagy nagy tételes megrendeléséhez megfelelő elektromos szigetelő kapcsolótábla-szőnyeg specifikációját.
