IEC Class na Viwango vya Volti

Uchaguzi wa mkeka sahihi wa switchboard unapaswa kuanza na class ya umeme na volti ya uendeshaji inayohitajika.

Toleo lenye uso laini linapatikana katika Class 0–4. Matoleo yenye uso wa mistari na muundo wa almasi yaliyoonyeshwa katika vipimo vyetu vya sasa yanapatikana kwa Class 0 na Class 1.

Kwa ununuzi wa mradi, daima thibitisha class inayohitajika, volti ya uendeshaji na vipimo vinavyotumika kabla ya kuchagua unene.

Vipimo vya Mkeka wa Switchboard

Ugavi wa roli na vipande vilivyokatwa kwa urefu unaweza kuchaguliwa kulingana na eneo la ufungaji.

Chaguo za Uso

Miundo tofauti ya uso inapatikana kwa mahitaji tofauti ya ufungaji.

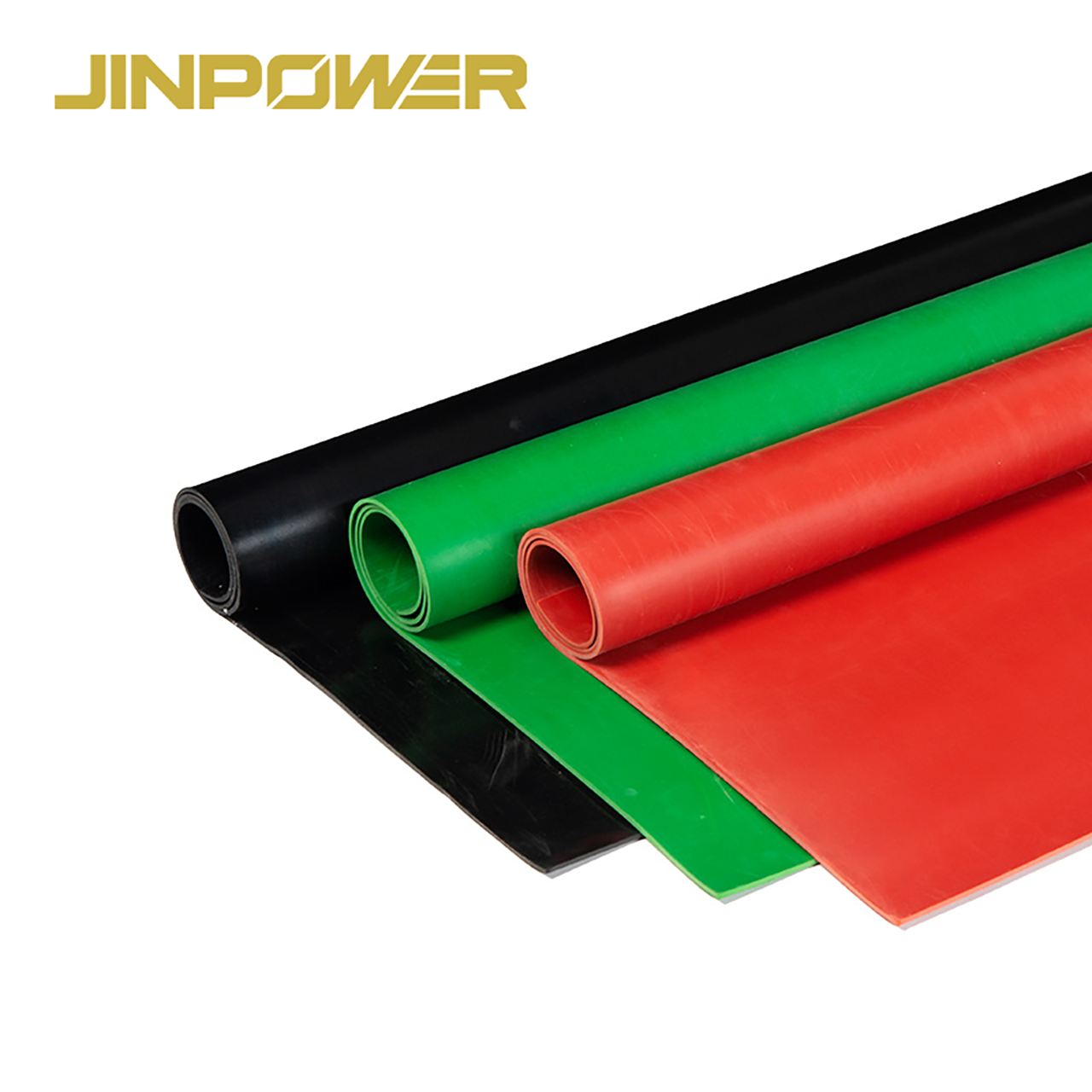

Uso Laini

Uso rahisi unaofaa kwa vyumba vya switchboard, substesheni na maeneo ya vifaa vya umeme ambapo usafishaji rahisi ni muhimu.

Mikeka laini ya kuhami inapatikana katika IEC Class 0–4 katika safu ya bidhaa ya sasa.

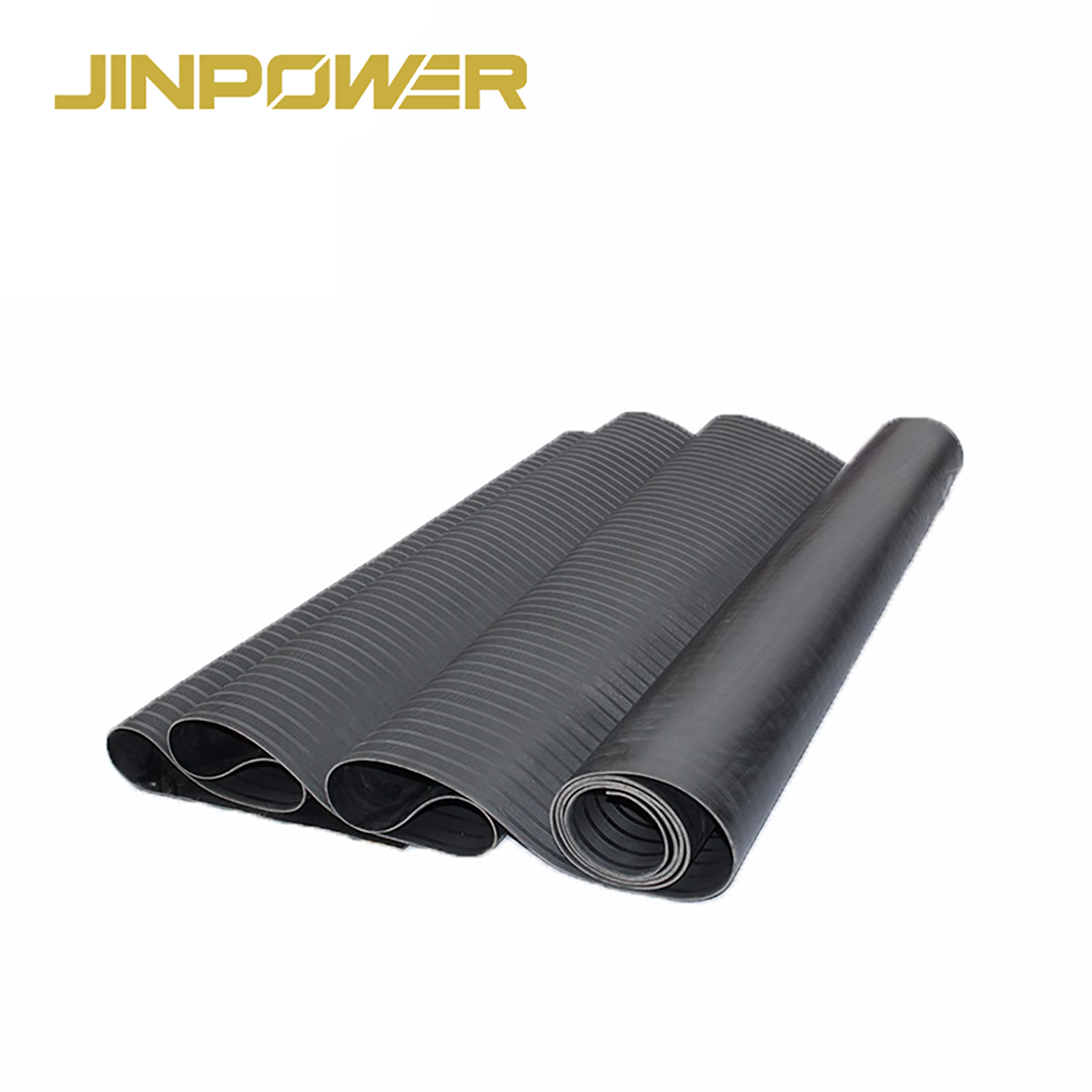

Uso wa Mistari

Uso wa juu wenye mistari myembamba hutoa umbile zaidi chini ya miguu huku ukidumisha upande wa chini laini kwa ajili ya ufungaji.

Uso wa Almasi

Muundo wa almasi ulioinuka hutoa uso wenye umbile zaidi wa kutembelea na unafaa kwa maeneo ya umeme ya viwandani.

Miundo mingine ya uso, ikijumuisha miundo ya duara iliyoinuka, inaweza pia kujadiliwa kulingana na mahitaji ya mradi.

Mikeka ya Umeme ya Switchboard Hutumika Wapi?

Mikeka ya kuhami umeme huwekwa kwa kawaida katika maeneo ambapo wafanyakazi huendesha, kukagua au kudumisha vifaa vya umeme.

Matumizi ya kawaida ni pamoja na:

• Vyumba vya usambazaji wa umeme

• Vyumba vya switchboard za umeme

• Substesheni

• Vituo vya kubadilisha

• Mitambo ya kuzalisha umeme

• Vyumba vya kudhibiti

• Maeneo ya majaribio ya umeme

• Vyumba vya umeme vya viwandani

• Vituo vya data

• Vituo vya nishati mbadala

Pia yanaweza kutumika katika maeneo ya kudhibiti umeme katika vituo vya usafiri wa reli, petrokemikali, uchimbaji madini, metallurgi na utengenezaji wa mashine.

Jinsi ya Kuchagua Mkeka Sahihi wa Switchboard

Kwa ununuzi, mkeka haupaswi kuchaguliwa kwa kuzingatia unene au rangi pekee.

1. Thibitisha IEC Class Inayohitajika

Anza na volti ya juu zaidi ya uendeshaji na vipimo vya mradi.

Kwa mfano, Class 0 na Class 1 zimeundwa kwa viwango tofauti vya volti ikilinganishwa na Class 3 au Class 4. Kwa hiyo, class ya umeme inapaswa kuthibitishwa kabla ya kuamua unene wa mkeka.

2. Angalia Volti ya Uendeshaji ya AC au DC

Vikomo vya volti vya AC na DC ni tofauti.

Ikiwa mkeka utatumika katika ufungaji wa DC, thibitisha hitaji la volti ya uendeshaji ya DC kando badala ya kutumia thamani ya AC.

3. Chagua Ukubwa Unaohitajika

Pima eneo lililo mbele ya switchboard au vifaa vya umeme na uthibitishe:

• Unene

• Upana

• Urefu

• Ukubwa wa roli au kipande kilichokatwa

JINPOWER husambaza upana wa kawaida kutoka0.5 m hadi 1.5 m, wenye urefu wa 2 m, 5 m, 10 m na 20 m pamoja na vipimo maalum.

4. Thibitisha Uso na Rangi

Nyuso laini, za mistari na za muundo wa almasi zinapatikana kulingana na class inayohitajika na ufungaji.

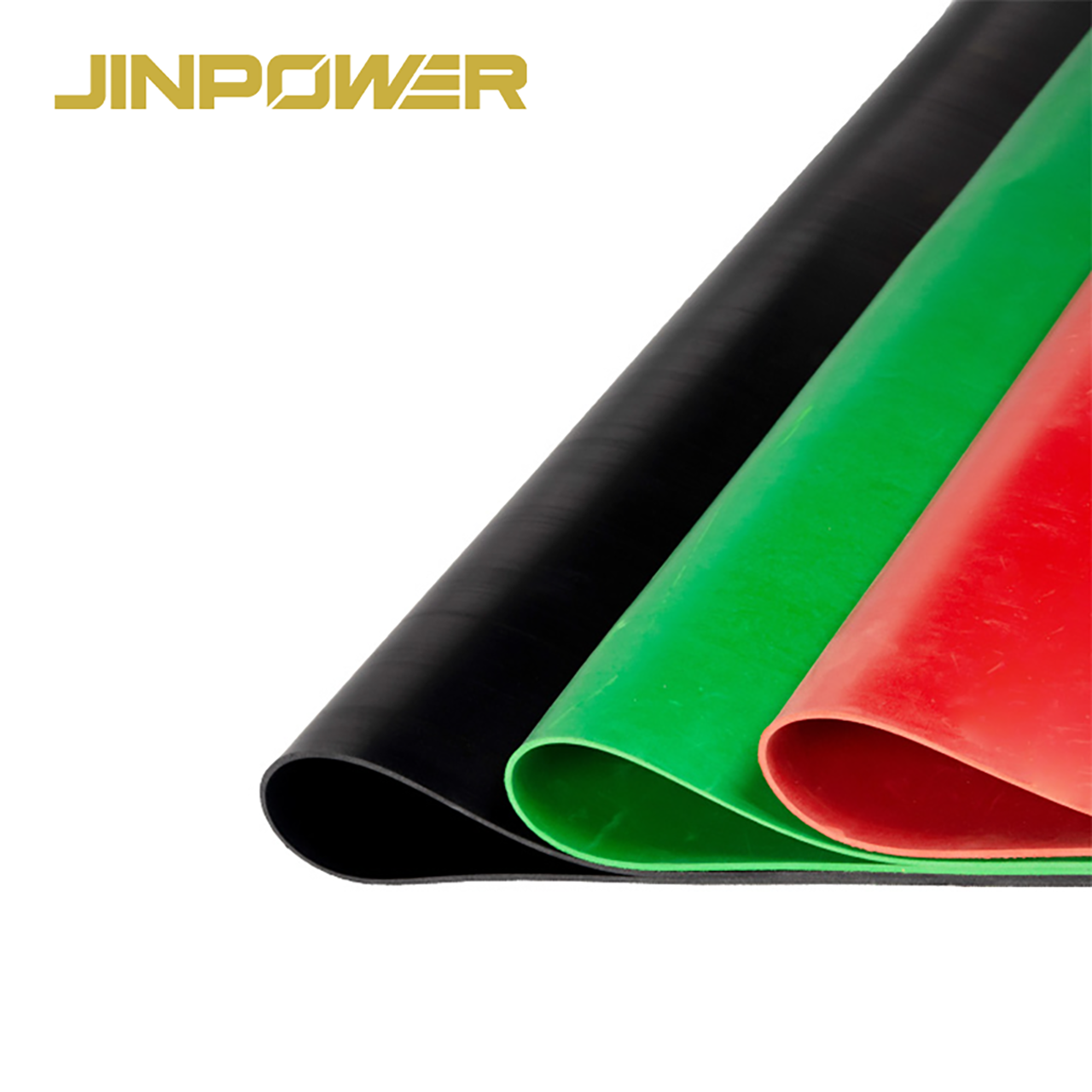

Rangi nyeusi, kijivu, nyekundu na kijani zinapatikana.

Volti ya Uendeshaji, Volti ya Uthibitisho na Nguvu ya Dielectric

Thamani hizi tatu hazipaswi kuchukuliwa kama vipimo sawa.

Volti ya uendeshaji inaonyesha kiwango cha juu cha volti ambacho class husika imekusudiwa.

Volti ya uthibitisho ni volti inayotumika chini ya masharti maalum ya majaribio ili kuthibitisha utendaji wa kuhami.

Nguvu ya dielectric inawakilisha kiwango cha juu zaidi cha majaribio ya umeme kinachotumika kutathmini uwezo wa kuhami wa nyenzo.

Kwa sababu hii, wanunuzi wanapaswa kuchagua mkeka wa switchboard kulingana naclass ya umeme na volti ya uendeshaji inayohitajika, badala ya kuchagua tu bidhaa yenye kiwango cha juu zaidi cha volti ya majaribio.

Utendaji wa Kimitambo na Kimazingira

Utendaji wa umeme ni hitaji kuu, lakini mkeka lazima pia ustahimili matumizi ya kawaida ya viwandani.

Vipimo vya sasa vinajumuisha:

• Ugumu:60 ± 5 Shore A

• Nguvu ya mkazo: kiwango cha chini 5.0 MPa

• Urefu wakati wa kukatika: kiwango cha chini 250%

• Mseto wa mgandamizo: 40% kwa 27°C kwa saa 24

• Kiwango cha halijoto ya uendeshaji: -30°C hadi +70°C

• Jaribio la upinzani wa mafuta

• Jaribio la upinzani wa asidi

• Jaribio la kuzeeka

Sifa hizi husaidia kutathmini iwapo mkeka unaweza kudumisha unyumbufu unaofaa na utendaji wa kimitambo wakati wa matumizi.

Mkeka wa Switchboard dhidi ya Mkeka wa Kawaida wa Mpira

Mkeka wa umeme wa switchboard si sawa na sakafu ya jumla ya mpira wa viwandani.

Sakafu ya kawaida ya mpira haipaswi kutumika kama mkeka wa kuhami umeme isipokuwa utendaji wake wa dielectric umethibitishwa kwa matumizi ya umeme yaliyokusudiwa.

Majaribio na Uthibitishaji wa Ubora

Kwa bidhaa za usalama wa umeme, wanunuzi wanapaswa kuthibitisha zaidi ya mwonekano na unene.

Kabla ya ununuzi wa jumla, tunapendekeza kuthibitisha:

• IEC class

• Unene wa mkeka

• Volti ya uendeshaji ya AC/DC

• Volti ya uthibitisho

• Hitaji la jaribio la dielectric

• Hali ya uso

• Sifa za kimitambo

• Nyaraka zinazohitajika za ukaguzi au majaribio

Vipimo vyetu vya sasa vya mkeka wa kuhami vinarejelea mahitaji yaIEC 61111:2009, na mikeka hupitia majaribio ya volti na ukaguzi wa ubora kabla ya kusambazwa kulingana na vipimo vinavyotumika.

Kwa maelezo zaidi kuhusu jinsi wanunuzi wanapaswa kukagua majaribio haya, tazamaMwongozo wa Mahitaji ya Majaribio ya Mikeka ya Mpira ya Kuhami Umeme.

Pia unaweza kuonaMikeka mingine ya Mpira ya Kuhami Umeme kwa mahitaji tofauti ya ufungaji.

Maswali Yanayoulizwa Mara Kwa Mara

Ni IEC class zipi zinapatikana?

Safu ya sasa ya mikeka ya kuhami yenye uso laini inajumuishaIEC Class 0, Class 1, Class 2, Class 3 na Class 4.

Volti ya juu zaidi ya uendeshaji ni ipi?

Inategemea class. Kiwango kinachopatikana kinaanzia1 kV AC kwa Class 0 hadi 36 kV AC kwa Class 4, na viwango tofauti vya volti ya uendeshaji ya DC.

Nichague unene gani?

Unene unapaswa kuchaguliwa kulingana na class ya umeme inayohitajika na vipimo vya mradi. Unene unaopatikana unaohusiana na class huanzia takriban3 mm hadi 12 mm, na vikomo tofauti vya unene wa juu kulingana na class.

Ni ukubwa gani unaopatikana?

Upana wa kawaida unajumuisha0.5 m, 1.0 m, 1.2 m na 1.5 m. Urefu wa kawaida unajumuisha 2 m, 5 m, 10 m na 20 m. Ukubwa maalum pia unapatikana.

Ni rangi na nyuso zipi zinapatikana?

Rangi zinazopatikana zinajumuishanyeusi, kijivu, nyekundu na kijani. Chaguo za uso zinajumuisha miundo laini, ya mistari, ya almasi na ya duara iliyoinuka, kulingana na vipimo vinavyohitajika.

Omba Nukuu ya Bei ya Mkeka wa Switchboard

Kwa nukuu ya bei ya haraka, tafadhali toa:

IEC class inayohitajika + volti ya uendeshaji ya AC/DC + unene + upana + urefu + uso + rangi + kiasi.

JINPOWER inaweza kisha kuthibitisha vipimo vinavyofaa vya mkeka wa switchboard wa kuhami umeme kwa mradi au agizo lako la jumla.
