የምርቱ ዋና ዋና ገጽታዎች

• አንድ ክፍል ያለው፣ ቋሚ ርዝመት ያለው የመሰላል ንድፍ
• ከኤሌክትሪክ የማያስተላልፉ የፋይበርግላስ / FRP የጎን ሐዲዶች
• ለኤሌክትሪክ መዳረሻ እና ለጥገና ሥራዎች የተነደፈ
• የማራዘሚያ ገመዶች፣ ፑሊዎች ወይም ተንሸራታች የመሰላል ክፍሎች የሉትም
• የመዳረሻ ቁመቱ ቀድሞ ለታወቀባቸው ተደጋጋሚ ሥራዎች ቀላል መዋቅር
• ለንዑስ ጣቢያዎች፣ ለመቀያየሪያ ጣቢያዎች፣ ለትራንስፎርመር ተቋማት እና ለኢንዱስትሪ የኤሌክትሪክ ሥራ ቦታዎች ተስማሚ
• የመሰላሉ ርዝመት በተመረጠው ሞዴል እና በፕሮጀክቱ መስፈርት መሠረት ሊወያይበት ይችላል
• የፕሮጀክት መለያዎች፣ አርማ፣ ማሸጊያ እና ቴክኒካዊ ሰነዶች በተረጋገጡ መስፈርቶች መሠረት ሊወያይባቸው ይችላል

አጭር የቴክኒክ መግለጫ

ትክክለኛው የመሰላል ርዝመት፣ የተፈቀደ ጭነት፣ የሐዲድ መገለጫ፣ የግድግዳ ውፍረት፣ ክብደት እና የኤሌክትሪክ አፈጻጸም በተመረጠው ሞዴል ላይ ይመረኮዛሉ። ከትዕዛዝ በፊት እነዚህ እሴቶች በመጨረሻው የቴክኒክ ዳታሺት እና በጸደቀው ስዕል ውስጥ መረጋገጥ አለባቸው።

ፈጣን የምርጫ መመሪያ

የመሰላል ርዝመት፣ የመዳረሻ ቁመት እና የሥራ ቁመት የተለያዩ ናቸው

ቀጥተኛ የኢንሱሌሽን መሰላል ከማዘዝዎ በፊት ማረጋገጥ ከሚገባቸው ከሁሉ አስፈላጊ ነጥቦች አንዱ ይህ ነው።

የመሰላል ርዝመት

የመሰላል ርዝመት በጎን ሐዲዱ አቅጣጫ የሚለካው የመሰላሉ አካላዊ ርዝመት ነው።

የመዳረሻ ቁመት

የመዳረሻ ቁመት መሰላሉ በተገቢው የላይኛው ድጋፍ ላይ በትክክል ሲደገፍ ሠራተኛው ሊደርስበት የሚችለው ከፍታ ነው።

ቀጥተኛ መሰላል በተለምዶ በማእዘን ስለሚጠቀም፣ የመሰላል ርዝመት ከቁመታዊ የመዳረሻ ቁመት ጋር አንድ አይደለም።

የሥራ ቁመት

የሥራ ቁመት ኦፕሬተሩ በመሰላሉ ላይ ከተፈቀደ ቦታ ሆኖ ሥራውን በተግባር ሊያከናውንበት የሚችለው ቁመት ነው።

ይህም በሚከተሉት ላይ ይመረኮዛል፦

• የሠራተኛው ቁመት
• የተፈቀደ የመቆሚያ ቦታ
• የመሣሪያው ቦታ
• የመሰላሉ ማእዘን
• የሥራ ቦታ ሂደት
• የመውደቅ መከላከያ መስፈርቶች

የዋጋ ጥያቄ (RFQ) ሲያቀርቡ፣ “የ5 m የሥራ ቁመት ያስፈልጋል” ብሎ ብቻ ከመጻፍ ይልቅ የሚፈለገውን የመዳረሻ ቁመት እና የሚጠበቀውን የመሰላል ርዝመት ሁለቱንም መግለጽ ይሻላል።

አንድ ክፍል ያለው FRP የኢንሱሌሽን መሰላል ምንድን ነው?

አንድ ክፍል ያለው FRP የኢንሱሌሽን መሰላል በኤሌክትሪክ አካባቢዎች ለቁመታዊ መዳረሻ፣ ምርመራ እና ጥገና የሚያገለግል ቋሚ ርዝመት ያለው ተንቀሳቃሽ ቀጥተኛ መሰላል ነው።

“አንድ ክፍል ያለው” ማለት መሰላሉ አንድ ዋና ቋሚ ክፍል አለው ማለት ነው። አጠቃላይ ርዝመቱን ለመቀየር ብዙ ክፍሎች እርስ በርስ እንዲንሸራተቱ አይጠቀምም።

ይህም በመዋቅርም ሆነ ገዢዎች ምርቱን በሚመርጡበትና በሚመረምሩበት መንገድ ከማራዘሚያ መሰላል ወይም ከቴሌስኮፒክ መሰላል ይለያል።

ዋና ተግባሮቹ፦

• ከፍ ያሉ የኤሌክትሪክ መሣሪያዎች ላይ መዳረሻ መስጠት
• በኤሌክትሪክ ሥራ ቦታዎች ላይ ተላላፊ የብረት የጎን ሐዲዶችን መጠቀም መቀነስ
• የሚፈለገው ቁመት ቀድሞ በሚታወቅበት ቦታ ቀላል ቋሚ ርዝመት ያለው የመዳረሻ መፍትሄ መስጠት

ለኤሌክትሪክ ሥራ FRP የጎን ሐዲዶች ለምን ይጠቀማሉ?

የአሉሚኒየም መሰላሎች ቀላልና ተግባራዊ ስለሆኑ በሰፊው ይጠቀማሉ፤ ሆኖም አሉሚኒየም ኤሌክትሪክን ያስተላልፋል።

ሠራተኞች ወይም መሰላሉ ኃይል ከተሰጣቸው የኤሌክትሪክ ክፍሎች ጋር ሊጋለጡ በሚችሉበት ቦታ፣ ተላላፊ የመሰላል ፍሬም ተጨማሪ አደጋ ሊፈጥር ይችላል።

FRP የጎን ሐዲዶች ኤሌክትሪክ የማያስተላልፍ ዋና የመሰላል መዋቅር ይሰጣሉ፤ ስለዚህም ለብዙ የኤሌክትሪክ ጥገና አካባቢዎች ይበልጥ ተስማሚ ናቸው።

ነገር ግን FRP መጠቀም የቮልቴጅ፣ የመቅረብ ርቀት፣ PPE ወይም የኤሌክትሪክ ሥራ ሂደቶችን ችላ ማለት ይቻላል ማለት አይደለም።

የኢንሱሌሽን መሰላል ሙሉ የኤሌክትሪክ ጥበቃ ሥርዓት አይደለም

FRP መሰላል በዋነኝነት ተላላፊ የመሰላል የጎን ሐዲዶችን አጠቃቀም በመቀነስ የመዳረሻ ችግርን ይፈታል። በሥራው አካባቢ ያሉ ሁሉንም የኤሌክትሪክ ወይም የመውደቅ አደጋዎች ግን አያስወግድም።

እንደ ሥራው ሁኔታ፣ ሙሉ የደህንነት ሥርዓቱ የሚከተሉትንም ሊያስፈልግ ይችላል፦

• የኤሌክትሪክ ማግለል
• ተፈጻሚ በሚሆንበት ጊዜ መቆለፍ / መለያ መስጠት
• የቮልቴጅ ማረጋገጫ
• ጊዜያዊ የመሬት ማገናኘት
• የዝቅተኛ የመቅረብ ርቀት ቁጥጥር
• የኤሌክትሪክ ኢንሱሌሽን ጓንቶች
• ኢንሱሌሽን ቦት ጫማዎች
• የኤሌክትሪክ ኢንሱሌሽን ምንጣፎች
• የአርክ ፍላሽ / የኤሌክትሪክ PPE
• የመውደቅ መከላከያ
• የጸደቁ የሥራ ሂደቶች

ስለዚህ መሰላሉ የሙሉ የኤሌክትሪክ መዳረሻና ደህንነት ሥርዓት አንድ ክፍል እንደሆነ መቆጠር አለበት።

ለምን አንድ ክፍል ያለው መሰላል ይመረጣል?

ቀላል ቋሚ ርዝመት ያለው መዋቅር

የሥራ ቦታው የመዳረሻ ቁመት የታወቀና ተደጋጋሚ ሲሆን፣ ቋሚ ርዝመት ያለው መሰላል ከብዙ ክፍሎች ያለው ንድፍ ይልቅ ለማስቀመጥ ቀላል ሊሆን ይችላል።

ጥቂት ተንቀሳቃሽ ክፍሎች

አንድ ክፍል ያለው መሰላል በተለምዶ የማራዘሚያ መቆለፊያዎችን፣ ገመዶችን፣ ፑሊዎችን ወይም ተንሸራታች የመሰላል ክፍሎችን አይፈልግም።

ስለዚህ መደበኛ ምርመራ በቀጥታ በጎን ሐዲዶች፣ በደረጃዎች፣ በሐዲድና ደረጃ ግንኙነቶች፣ በእግር ድጋፎች እና በድጋፍ ቦታዎች ላይ ሊያተኩር ይችላል።

ቀጥተኛ አቀማመጥ

በቋሚ ትራንስፎርመሮች፣ በንዑስ ጣቢያ መዋቅሮች ወይም በኢንዱስትሪ የኤሌክትሪክ መሣሪያዎች ዙሪያ ለሚደጋገም ሥራ፣ ብዙ የመሰላል ክፍሎችን አስቀድሞ ሳያራዝሙ መሰላሉን ማስቀመጥ ይቻላል።

የታወቀ አካላዊ ርዝመት

የመሰላሉ ርዝመት ቋሚ ስለሆነ፣ ከመግዛት በፊት መጓጓዣ፣ ማከማቻ እና ወደ ሥራ ቦታ መድረስ መመርመር አለባቸው።

አንድ የጥገና ቡድን ብዙ የተለያዩ የመዳረሻ ቁመቶችን በመደበኛነት የሚፈልግ ከሆነ፣ ማራዘሚያ ወይም ቴሌስኮፒክ መሰላል የበለጠ ተግባራዊ ሊሆን ይችላል።

አንድ ክፍል ያለው መሰላል ከማራዘሚያ መሰላል ጋር ሲነጻጸር

አንዱ መዋቅር ሁልጊዜ ከሌላው የበለጠ ደህንነቱ የተጠበቀ ነው የሚል ቀላል ደንብ የለም። ትክክለኛው ምርጫ በመዳረሻ ቁመት፣ በሥራ ቦታ ሁኔታ፣ በመጓጓዣ፣ በምርመራ እና በሥራ ሂደት ላይ ይመረኮዛል።

የኢንሱሌሽን መሰላል ከኢንሱሌሽን ስቶል ጋር ሲነጻጸር

ዋና መስፈርትዎ ለዝቅተኛ የኤሌክትሪክ መሣሪያዎች የተረጋጋ መድረክ ከሆነ፣ የእኛንየኤሌክትሪክ ኢንሱሌሽን ስቶል ይመልከቱ።

ተስማሚ መሰላል ሊያቀርበው የሚገባውን የመዳረሻ ቁመት ለመፍጠር ስቶሎችን፣ ሳጥኖችን ወይም ሌሎች ጊዜያዊ ድጋፎችን አትደራርቡ።

አንድ ክፍል ያለው FRP የኢንሱሌሽን መሰላል ዋና መዋቅር

FRP የጎን ሐዲዶች

የጎን ሐዲዶቹ የመሰላሉ ዋና ቁመታዊ ጭነት ተሸካሚ መዋቅር እና ከሁሉ አስፈላጊው የኢንሱሌሽን መዋቅራዊ ክፍል ናቸው።

በግዥ እና በረጅም ጊዜ አጠቃቀም ወቅት፣ ገዢዎች የቁሳቁሱን ስም ብቻ ሳይሆን የFRP ወለል ሁኔታንም መመርመር አለባቸው።

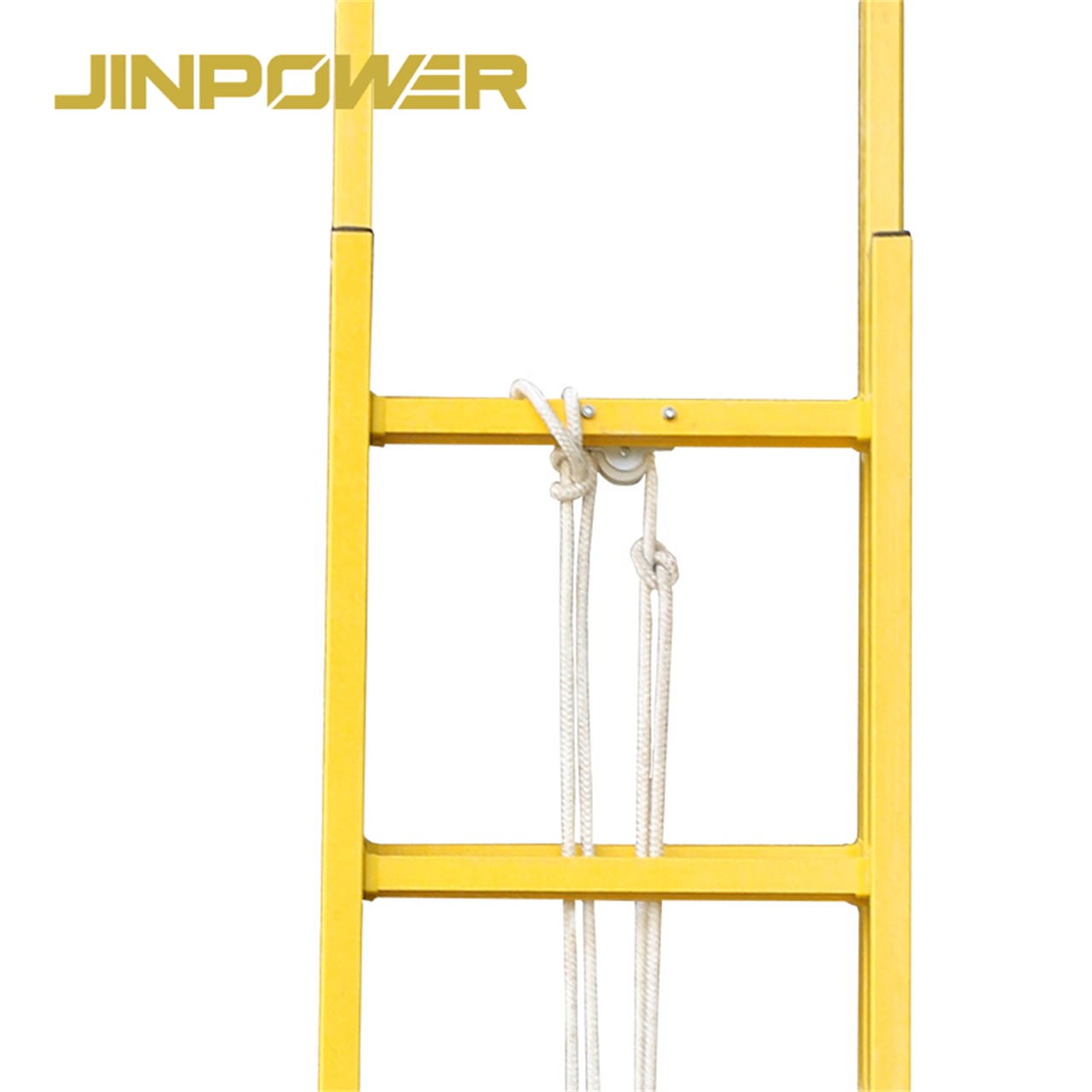

ደረጃዎች

ደረጃዎቹ ሠራተኛውን በመውጣትና በቦታ ላይ በመቆም ይደግፋሉ።

በተመረጠው የመሰላል ንድፍ መሠረት የደረጃዎቹን ቁሳቁስ፣ ክፍተት፣ የወለል ሁኔታ እና ከጎን ሐዲዶቹ ጋር ያላቸውን ግንኙነት ይመርምሩ።

የFRP ሐዲዶቹ ጤናማ ቢመስሉም፣ የተፈታ፣ የተሰነጠቀ ወይም በጣም የተጎዳ ደረጃ መሰላሉን ከመደበኛ አጠቃቀም ለማስወገድ ምክንያት ነው።

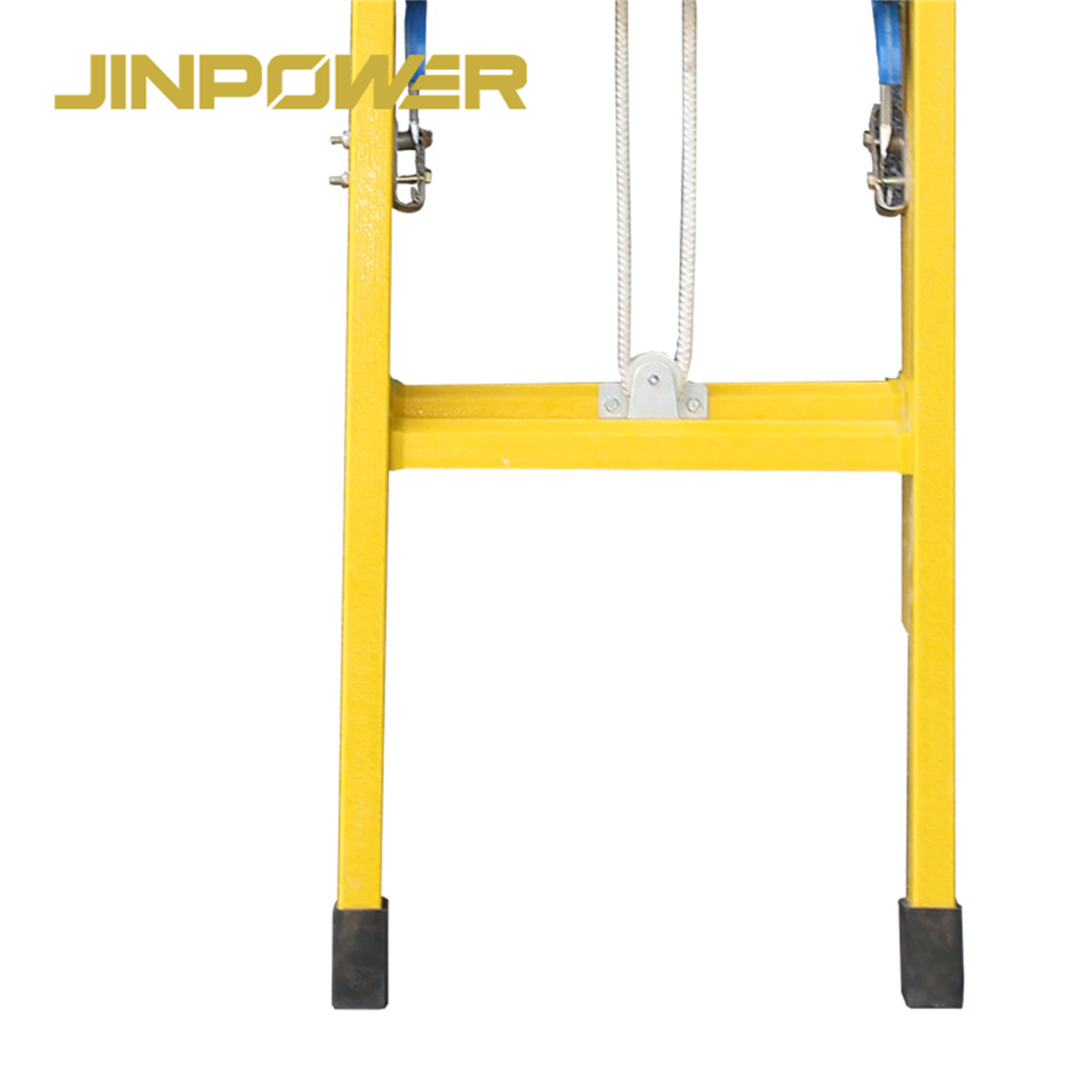

የታችኛው ድጋፍ / እግሮች

የታችኛው የድጋፍ ነጥቦች መሰላሉ መሬት ወይም ወለል ላይ እንዲረጋ ያግዛሉ።

የእግር ወይም የመንሸራተት መከላከያ አወቃቀሩ በተመረጠው የመሰላል ሞዴል ላይ ይመረኮዛል፤ በጸደቀው ስዕል ውስጥ መመርመር አለበት።

የላይኛው ድጋፍ ቦታ

ቀጥተኛ መሰላል ተስማሚ የሆነ የላይኛው ድጋፍ ነጥብ ይፈልጋል። ስለዚህ ገዢዎችና ተጠቃሚዎች የመሰላሉን መዋቅር እንዲሁም የሚደገፍበትን ወለል ወይም መዋቅር ግምት ውስጥ ማስገባት አለባቸው።

የምርት መለያ

ለኤሌክትሪክ አቅራቢዎች እና ለEPC ፕሮጀክቶች፣ የምርት መለያ ሞዴል፣ የተፈቀደ ጭነት፣ የአምራች መረጃ፣ የማስጠንቀቂያ መለያ፣ ተከታታይ ወይም ባች መለያ እና ሌሎች ለፕሮጀክቱ የተለዩ ምልክቶችን ሊያካትት ይችላል።

ትክክለኛውን FRP የኢንሱሌሽን መሰላል እንዴት መምረጥ ይቻላል?

1. የሚፈለገውን የመዳረሻ ቁመት ይወስኑ

ሠራተኛው መድረስ ከሚፈልገው ትክክለኛ መሣሪያ ወይም መዋቅር ይጀምሩ፤ ለምሳሌ የትራንስፎርመር ክፍል፣ ጋንትሪ፣ የባስ መዋቅር ወይም ሌላ ከፍ ያለ የኤሌክትሪክ መሣሪያ።

2. የመሰላል ርዝመቱን ያረጋግጡ

አንድ ክፍል ያለው መሰላል አካላዊ ርዝመቱ ቋሚ ስለሆነ፣ ምርት ከመጀመሩ በፊት ትክክለኛው ርዝመት መረጋገጥ አለበት።

በጣም አጭር መሰላል የሚፈለገውን መዳረሻ አያሟላም። ከሚያስፈልገው በላይ ረጅም የሆነው ደግሞ ለማጓጓዝ፣ ለማከማቸት እና ለማስቀመጥ አስቸጋሪ ሊሆን ይችላል።

3. የተፈቀደውን ጭነት ያረጋግጡ

የጭነት ፍላጎትን ከሠራተኛው የሰውነት ክብደት ብቻ አያስሉ።

የሥራ ጭነቱ የሚከተሉትንም ሊያካትት ይችላል፦

• የመሣሪያ ቀበቶ
• የሙከራ መሣሪያዎች
• የእጅ መሣሪያዎች
• ተንቀሳቃሽ መሣሪያዎች
• ሌሎች የሚሸከሙ ዕቃዎች

የተፈቀደው ጭነት እና ተያያዥ የሜካኒካል ሙከራ መረጃ ለሚገዛው ትክክለኛ ሞዴል መመርመር አለበት።

4. የሥራ አካባቢውን ይመርምሩ

የቤት ውስጥ ንዑስ ጣቢያዎች፣ የውጭ መቀያየሪያ ጣቢያዎች እና የኢንዱስትሪ ተቋማት በጣም የተለያዩ ሁኔታዎች ሊኖራቸው ይችላል።

የሚከተሉትን ያስቡ፦

• የወለሉ ወይም የመሬቱ ሁኔታ
• እርጥበት
• ጭቃ
• ዘይት ወይም ኬሚካል ብክለት
• ለUV መጋለጥ
• የኤሌክትሪክ ርቀት
• ለማስቀመጥ የሚገኝ ቦታ
• የመጓጓዣ መንገድ

5. የድጋፍ ሁኔታዎችን ያረጋግጡ

አንድ ክፍል ያለው ቀጥተኛ መሰላል በራሱ የሚቆም መድረክ አይደለም።

የሥራ ቦታው ተስማሚ የታችኛው ወለል እና የላይኛው ድጋፍ ቦታ ሊኖረው ይገባል። ከዚያም መሰላሉ በሚመለከተው የመሰላል ሂደት መሠረት መቀመጥና መጠበቅ አለበት።

6. የኤሌክትሪክ መስፈርቶችን ያረጋግጡ

ጨረታው የዲኤሌክትሪክ ሙከራ፣ የኢንሱሌሽን መስፈርት ወይም የተለየ የቀጥታ ሥራ ደረጃ ከጠየቀ፣ ትክክለኛውን ደረጃ፣ የሙከራ ዘዴ እና የተቀባይነት መስፈርት በRFQ ውስጥ ያካትቱ።

7. የሚፈለጉትን ሰነዶች ያረጋግጡ

• የቴክኒክ ዳታሺት
• የጸደቀ ስዕል
• የሜካኒካል ሙከራ ሪፖርት
• በሚያስፈልግበት ጊዜ የኤሌክትሪክ ሙከራ ሰነዶች
• COC / የምርመራ ሰነድ
• የምርት ምልክት
• የመከታተያ መረጃ

የመሰላል መረጋጋት ከFRP ቁሳቁስ በላይ በሚያያዙ ነገሮች ይወሰናል

FRP የኤሌክትሪክ አስተላላፊነትን ለመቆጣጠር ይረዳል፣ ግን መሰላሉን በራሱ የተረጋጋ አያደርገውም።

መረጋጋት በሚከተሉትም ይመረኮዛል፦

• የታችኛው ድጋፍ
• የእግሮች ሁኔታ
• የመሬቱ ወይም የወለሉ መረጋጋት
• የላይኛው ድጋፍ ነጥብ
• የሐዲዶቹ ቀጥተኛነት
• የደረጃዎች ጤናማነት
• የመሰላሉ አቀማመጥ
• የማስጠበቂያ ዘዴ

የጎን ሐዲዶቹ ጥሩ የኢንሱሌሽን ባህሪ ቢኖራቸውም፣ መሰላሉ በሚያንሸራትት፣ ያልተመጣጠነ ወይም ያልተረጋጋ ወለል ላይ ከተቀመጠ ከባድ የመውደቅ አደጋ ሊፈጥር ይችላል።

የFRP ወለል ሁኔታ ለምን አስፈላጊ ነው?

ለኤሌክትሪክ መሰላል ገዢዎች “Fiberglass” ወይም “FRP” የሚሉትን ቃላት ብቻ ማየት የለባቸውም። በመጓጓዣ፣ በማከማቻ እና በአገልግሎት ዘመኑ ሁሉ የወለሉ ሁኔታ አስፈላጊ ነው።

ለመመርመር የሚገቡ ዋና ምልክቶች፦

• ስንጥቆች
• መሰንጠቅ
• የንብርብር መለያየት
• የፋይበር መጋለጥ
• ጥልቅ ጭረቶች
• በግጭት የደረሰ ጉዳት
• በኬሚካል የደረሰ ጉዳት
• ከባድ ብክለት
• እርጥበት
• የUV ወይም የወለል መበላሸት የሚታይ ምልክት

ጉዳቱ በሜካኒካል ጥንካሬ ወይም በኤሌክትሪክ ሁኔታ ላይ ተጽዕኖ እንዳለው ግልጽ ካልሆነ፣ መሰላሉን ከመደበኛ አገልግሎት አውጥተው በሚመለከተው የምርመራ ሂደት መሠረት እንዲገመገም ያድርጉ።

ዋና ዋና አፕሊኬሽኖች

የንዑስ ጣቢያ እና የመቀያየሪያ ጣቢያ መዳረሻ

ቴክኒሻኖች በንዑስ ጣቢያዎችና በመቀያየሪያ ጣቢያዎች ውስጥ ከፍ ያሉ መሣሪያዎችን መድረስ በሚያስፈልጋቸው ቦታዎች FRP የኢንሱሌሽን መሰላሎች በተለምዶ ይጠቀማሉ።

የተለመዱ ሥራዎች በማቋረጫ መሣሪያዎች፣ በመለኪያ መሣሪያዎች፣ በባስ መዋቅሮች እና በሌሎች ከፍ ያሉ ክፍሎች ዙሪያ ምርመራ ወይም ጥገና ሊያካትቱ ይችላሉ።

ትራንስፎርመሮች እና የኃይል ተቋማት

የትራንስፎርመር ተቋማት ብዙ ጊዜ በተለያዩ ቁመቶች የሚገኙ ተጨማሪ መሣሪያዎችን፣ መለኪያዎችን እና የግንኙነት ነጥቦችን ይይዛሉ።

የሚፈለገው የመዳረሻ ቦታ ቀድሞ በግልጽ በተወሰነበት ቦታ ቋሚ ርዝመት ያለው መሰላል ተገቢ ነው።

የማስተላለፊያ እና የማከፋፈያ ጥገና

የመሰላሉ ዓይነት፣ የድጋፍ ዘዴ፣ የኤሌክትሪክ ርቀቶች እና የሥራ ቦታ ሂደት ከሥራው ጋር ሲስማሙ፣ FRP መሰላሎች በማስተላለፊያና ማከፋፈያ ጥገና ወቅት ከፍ ያሉ የኤሌክትሪክ መሣሪያዎችን ለመድረስ ይረዳሉ።

ጋንትሪ እና ከፍ ያሉ መሣሪያዎች

የንዑስ ጣቢያ ጋንትሪዎች እና ሌሎች ከፍ ያሉ መዋቅሮች ጊዜያዊ ቁመታዊ መዳረሻ ሊፈልጉ ይችላሉ።

የመዳረሻ ቁመቱና የድጋፍ ነጥቦቹ ሥራው ከመጀመሩ በፊት በሚታወቁበት ቦታ አንድ ክፍል ያለው መሰላል በጣም ተግባራዊ ነው።

የኢንዱስትሪ የኤሌክትሪክ ጥገና

ፋብሪካዎች፣ ፈንጂዎች፣ የኤሌክትሪክ መሣሪያ ክፍሎች እና የኢንዱስትሪ የኃይል ተቋማት በኤሌክትሪክ ምርመራና ጥገና ወቅት ኤሌክትሪክ የማያስተላልፍ መሰላል መዳረሻ ሊፈልጉ ይችላሉ።

በኤሌክትሪክ መሣሪያዎች አቅራቢያ ግንባታ

በኤሌክትሪክ ተከላዎች አቅራቢያ በግንባታና በማስነሻ ሥራ ወቅት፣ FRP የጎን ሐዲዶች ተላላፊ የብረት መሰላል መዋቅር ወደ ሥራ ቦታው እንዳይገባ ሊረዱ ይችላሉ።

ትክክለኛው ሥራ አሁንም የሥራ ቦታውን የኤሌክትሪክ አደጋ ግምገማ እና የጸደቀ የሥራ ሂደት መከተል አለበት።

IEC 61478 እንዴት መረዳት አለበት?

IEC 61478 በቀጥታ የሥራ ማመልከቻዎች ላይ ለሚጠቀሙ አንዳንድ የኢንሱሌሽን መሰላሎች አስፈላጊ ደረጃ ነው፣ ሆኖም የተፈጻሚነት ወሰኑ የተወሰነ ነው።

IEC 61478 በ1,000 V AC እና ከዚያ በላይ ወይም በ1,500 V DC እና ከዚያ በላይ ባሉ የኤሌክትሪክ ተከላዎች ላይ ለቀጥታ ሥራ የሚያገለግሉ የተገለጹ ሰው ሠራሽ ኢንሱሌሽን የመሰላል ንድፎች ላይ ይተገበራል።

የተፈጻሚነት ወሰኑ ሙሉ በሙሉ ኢንሱሌሽን ያላቸው የተገጣጠሙ ወይም መንጠቆ ያላቸው ማራዘሚያ መሰላሎች፣ እንዲሁም የኢንሱሌሽንና የኤሌክትሪክ አስተላላፊ ክፍሎች የተወሰኑ ጥምረቶችን የመሳሰሉ የመሰላል ግንባታዎችን ያካትታል።

ስለዚህ መሰላሉ ከኢንሱሌሽን ቁሳቁስ የተሠራ ብቻ ስለሆነ በሁሉም ቋሚ አንድ ክፍል FRP መሰላሎች ላይ IEC 61478 በራስ-ሰር መተግበር የለበትም።

ፕሮጀክቱ IEC 61478 ከጠየቀ፣ የሚከተሉትን ያረጋግጡ፦

• ትክክለኛው የመሰላል ንድፍ
• የታሰበው የቀጥታ ሥራ አጠቃቀም
• ንድፉ በደረጃው የተፈጻሚነት ወሰን ውስጥ መሆኑን
• የሙከራ ዘዴ
• ከቀረበው ትክክለኛ ሞዴል ጋር የሚዛመድ የሙከራ ሪፖርት

የተለየው የመሰላል ሞዴልና ደጋፊ ሰነዶች ያንን ጥያቄ ሲያረጋግጡ ብቻ ተስማሚነት መግለጽ አለበት።

EN 131 እና የኤሌክትሪክ ኢንሱሌሽን መሰላል መስፈርቶች

የEN 131 ቤተሰብ የተንቀሳቃሽ መሰላል ቃላትን፣ ልኬቶችን፣ አጠቃላይ ንድፍን፣ የሜካኒካል መስፈርቶችን፣ ሙከራን፣ ምልክት ማድረግን እና የተጠቃሚ መመሪያዎችን ይመለከታል።

እነዚህ የመሰላል ሜካኒካል መስፈርቶች ከማንኛውም የኤሌክትሪክ ኢንሱሌሽን ወይም የቀጥታ ሥራ መስፈርቶች ተለይተው መታየት አለባቸው።

ለአውሮፓውያን ፕሮጀክቶች መሰላሉ “የEN ሰርቲፊኬት አለው?” ብሎ ብቻ አትጠይቁ። ፕሮጀክቱ በትክክል የሚፈልጋቸውን ሜካኒካልና የኤሌክትሪክ መስፈርቶች ይግለጹ።

የU.S. OSHA መስፈርቶችስ?

በU.S. አጠቃላይ የኢንዱስትሪ ሥራዎች ውስጥ፣ ሠራተኛው ወይም መሰላሉ ከተጋለጡ ኃይል ካላቸው ክፍሎች ጋር ሊገናኙ በሚችሉበት ጊዜ OSHA ተንቀሳቃሽ መሰላሎች ኤሌክትሪክ የማያስተላልፉ የጎን ሐዲዶች እንዲኖራቸው ይጠይቃል።

ይህ በኤሌክትሪክ አካባቢዎች የፋይበርግላስ የጎን ሐዲዶችን መጠቀም ይደግፋል፤ ሆኖም መሰላሉን “OSHA Certified” ብሎ ማስተዋወቅ ይቻላል ማለት አይደለም።

የOSHA መስፈርቶች በሥራ ቦታ አጠቃቀምና የደህንነት ልምዶች ላይ ይተገበራሉ። የምርት ንድፍ፣ ሜካኒካል አፈጻጸም፣ የኤሌክትሪክ ሙከራ እና የፕሮጀክት ተቀባይነት አሁንም በተለይ መገምገም አለባቸው።

የገዢ ተቀባይነት ዝርዝር

ከመጠቀም በፊት ምን መመርመር አለበት?

የFRP የጎን ሐዲዶችን ይመርምሩ

• ስንጥቆች
• መሰንጠቅ
• የንብርብር መለያየት
• የፋይበር መጋለጥ
• ጥልቅ ጭረቶች
• ብክለት
• እርጥበት
• መዛባት

ደረጃዎቹን ይመርምሩ

ደረጃዎቹ ስንጥቅ፣ የተፈቱ ግንኙነቶች፣ ከባድ መልበስ፣ መዛባት ወይም የጎደሉ ክፍሎች እንደሌሏቸው ያረጋግጡ።

የታችኛው ድጋፍ / እግሮችን ይመርምሩ

ሁሉም የታችኛው ድጋፍ ክፍሎች ሙሉና ጥሩ ሁኔታ ላይ መሆናቸውን ይፈትሹ፤ ወለሉ ወይም መሬቱ የተረጋጋ ድጋፍ መስጠት እንደሚችልም ያረጋግጡ።

የላይኛው ድጋፍ ቦታን ይመርምሩ

የመሰላሉን የላይኛው መዋቅር ይፈትሹ፤ የሥራ ቦታው ለዚህ የመሰላል ዓይነት ተስማሚ የላይኛው ድጋፍ ነጥብ እንዳለው ያረጋግጡ።

የምርት መለያውን ይፈትሹ

ሞዴሉ፣ የተፈቀደ ጭነት፣ ማስጠንቀቂያዎች፣ መለያ እና የሚፈለግ የምርመራ ወይም የሙከራ ሁኔታ ግልጽና ሊከታተል የሚችል መሆኑን ያረጋግጡ።

ማጽዳት፣ ማከማቸት እና ማጓጓዝ

FRP የኢንሱሌሽን መሰላሎች እንደ ተራ የግንባታ ቁሳቁስ ሳይሆን እንደ የኤሌክትሪክ ደህንነት መሣሪያም ሆነ የመዳረሻ መሣሪያ መቆጣጠር አለባቸው።

• የFRP ወለሎችን ንጹህና ደረቅ ያድርጉ
• ከዘይት፣ ኬሚካሎች እና ሌሎች ብክለቶች ጋር ለረጅም ጊዜ እንዳይገናኝ ይከላከሉ
• በመጓጓዣ ወቅት የጎን ሐዲዶችንና ደረጃዎችን ከግጭት ይጠብቁ
• በማከማቻ ጊዜ በመሰላሉ ላይ ከባድ ዕቃዎችን አታስቀምጡ
• አላስፈላጊ ለረጅም ጊዜ ለUV እንዳይጋለጥ ይከላከሉ
• ቋሚ ርዝመት ያለው መዋቅር በትክክል እንዲደገፍና እንዳይጣመም መሰላሉን ያከማቹ
• በሚያስፈልግበት ጊዜ የምርመራ መዝገቦችን ያቆዩ
• በሚመለከተው ሂደትና በምርት መስፈርቶች መሠረት ወቅታዊ ምርመራና ሙከራ ያከናውኑ

መሰላሉን ከአገልግሎት መቼ ማስወገድ አለበት?

የመሰላሉ ሜካኒካል ጤናማነት ወይም የኤሌክትሪክ ሁኔታ ላይ ጥርጣሬ ካለ፣ መደበኛ አጠቃቀሙን ያቁሙና ምርመራ ወይም ግምገማ ያዘጋጁ።

የተለመዱ ምክንያቶች፦

• በFRP ሐዲዶች ላይ የሚታዩ ስንጥቆች ወይም መሰንጠቆች
• የንብርብር መለያየት ወይም የፋይበር መጋለጥ
• ከባድ የግጭት ጉዳት
• የሐዲድ መዛባት በግልጽ መታየት
• የተፈቱ፣ የተጎዱ ወይም የጎደሉ ደረጃዎች
• ያልተለመዱ የሐዲድና ደረጃ ግንኙነቶች
• በእግሮች ወይም በታችኛው ድጋፎች ላይ ከባድ ጉዳት
• ከባድ የኬሚካል ብክለት
• የእርጥበት ወይም የወለል ጉዳት ተጽዕኖ እርግጠኛ አለመሆን
• የሞዴል ወይም የጭነት መለያ ማንበብ አለመቻል
• የሚፈለግ የሜካኒካል ወይም የኤሌክትሪክ ምርመራ አለመሳካት

የመውደቅ መከላከያ እና የመሰላል አጠቃቀም

የኢንሱሌሽን መሰላል የኤሌክትሪክ መዳረሻን ይመለከታል፣ ነገር ግን ከፍታ ላይ መሥራት የተለየ የመውደቅ አደጋ ሊፈጥር ይችላል።

Full Body Harness፣ Lanyard፣ Self-Retracting Lifeline ወይም ሌላ የመውደቅ መከላከያ ሥርዓት አስፈላጊነት በሥራ ቁመት፣ በተግባሩ፣ በሥራ ቦታው እና በሚመለከተው የሥራ ቦታ መስፈርት መሠረት መወሰን አለበት።

መሰላሉ ለዚያ ዓላማ በተለይ ካልተነደፈ፣ ካልተፈተነ እና በሰነድ ካልተደገፈ፣ መሰላሉን በራሱ የጸደቀ የመውደቅ ማቆሚያ መሰናክል ማያያዣ ነጥብ እንደሆነ መቁጠር የለበትም።

ተዛማጅ መሣሪያዎችን ለማየት፣ የኤሌክትሪክ ደህንነት PPE ይመልከቱ።

የJINPOWER ከመላክ በፊት የሚያደርጋቸው ምርመራዎች

ለኤሌክትሪክ አቅራቢዎች፣ EPC ተቋራጮች፣ የኢንዱስትሪ ገዢዎች እና አከፋፋዮች፣ ከመላክ በፊት የሚደረግ ምርመራ የቀረበው መሰላል ከጸደቀው ዝርዝር መግለጫ ጋር መዛመዱን ማረጋገጥ ላይ ያተኩራል።

• የምርት ዓይነት
• የመሰላል ርዝመት
• የFRP ሐዲድ ወለል
• የሐዲድ ቀጥተኛነት
• የደረጃዎች ብዛትና ግንኙነቶች
• የታችኛው ድጋፍ ሁኔታ
• የላይኛው መዋቅር
• የምርት ምልክት
• በሚያስፈልግበት ጊዜ አርማ / የፕሮጀክት መለያ
• ማሸጊያ
• የሚፈለጉ የቴክኒክ ሰነዶች

ፕሮጀክቱ የዲኤሌክትሪክ ሙከራ፣ የሜካኒካል ጭነት ሙከራ፣ የሶስተኛ ወገን ምርመራ፣ የባች መከታተያ ወይም ሌላ የተቀባይነት መስፈርት ከጠየቀ፣ ትዕዛዙ ከመረጋገጡና ምርት ከመጀመሩ በፊት መግለጽ አለበት።

የOEM እና የፕሮጀክት አወቃቀር

JINPOWER ለኤሌክትሪክ አቅራቢዎች፣ EPC ተቋራጮች፣ የኢንዱስትሪ ገዢዎች እና የኤሌክትሪክ ደህንነት አከፋፋዮች የጅምላ ግዢና በፕሮጀክት ላይ የተመሠረተ አቅርቦትን ይደግፋል።

በተረጋገጠው የመሰላል መዋቅርና የፕሮጀክት መስፈርት መሠረት፣ ስለሚከተሉት መወያየት ይቻላል፦

• የመሰላል ርዝመት
• የምርት መለያ
• የደህንነት መለያዎች
• የቀለም አወቃቀር
• ተከታታይ / የባች ምልክት
• አርማ / ብራንዲንግ
• የወጪ ንግድ ማሸጊያ
• የቴክኒክ ዳታሺት
• የጸደቀ ስዕል
• የፕሮጀክት የሙከራ ሰነዶች

የውበት ማበጀት የመሰላሉን የኤሌክትሪክ ወይም የሜካኒካል ደረጃ አይቀይርም። ማንኛውም የአፈጻጸም መስፈርት በትክክለኛው የምርት ንድፍና ደጋፊ የሙከራ ሰነዶች መረጋገጥ አለበት።

FRP መሰላል በኤሌክትሪክ ደህንነት ሥርዓት ውስጥ እንዴት ይገባል?

FRP መሰላል በዋነኝነት ኤሌክትሪክ የማያስተላልፉ የጎን ሐዲዶችን በመጠቀም ቁመታዊ መዳረሻ ይሰጣል። ሙሉ የኤሌክትሪክ ጥገና ሂደት ሌሎች የደህንነት መሣሪያዎችንም ሊፈልግ ይችላል።

ተዛማጅ የJINPOWER ምርቶችኢንሱሌሽን መሰላሎች እና ስቶሎች፣ የኤሌክትሪክ ኢንሱሌሽን ስቶሎች፣ የኤሌክትሪክ ኢንሱሌሽን የጎማ ምንጣፎች፣ የቮልቴጅ መፈለጊያዎች እና የኤሌክትሪክ ደህንነት PPE ያካትታሉ።

የJINPOWER አንድ ክፍል ያላቸውን FRP የኢንሱሌሽን መሰላሎች ለምን ይምረጡ?

ትኩረቱ በኤሌክትሪክ መዳረሻ ላይ ነው

JINPOWER የኢንሱሌሽን መሰላሎችን፣ ስቶሎችን፣ የቮልቴጅ መፈለጊያዎችን፣ የጎማ ምንጣፎችን፣ የመሬት ማገናኛ መሣሪያዎችን እና የኤሌክትሪክ PPE ያቀርባል፤ ስለዚህ የመሰላል ምርጫ ከሰፊው የኤሌክትሪክ ሥራ ቦታ ጋር ተያይዞ ሊታይ ይችላል።

ግልጽ የአንድ ክፍል አቀራረብ

ይህ ምርት እንደ ማራዘሚያ ወይም ቴሌስኮፒክ መሰላል ሳይቀርብ፣ ቋሚ ርዝመት ባለው የኤሌክትሪክ መዳረሻ ላይ ተመሥርቶ ተነድፏል።

በአፕሊኬሽን ላይ የተመሠረተ ምርጫ

በሜትር ቁጥር ብቻ ከመግዛት ይልቅ መሰላሉን በመዳረሻ ቁመት፣ በአካላዊ ርዝመት፣ በተፈቀደ ጭነት፣ በድጋፍ ሁኔታዎች፣ በኤሌክትሪክ መስፈርቶች እና በሰነዶች መሠረት መምረጥን እንመክራለን።

የB2B ፕሮጀክት ሰነዶች

ለኤሌክትሪክ ጨረታዎችና ለEPC ፕሮጀክቶች፣ ስዕሎች፣ የሙከራ መስፈርቶች፣ ምልክቶች፣ መከታተያ እና የፕሮጀክት ሰነዶች ከትዕዛዝ ማጽደቅ በፊት ሊረጋገጡ ይችላሉ።

በRFQ ውስጥ ምን ማካተት አለብዎት?

ተደጋጋሚ ጥያቄዎች

ይህ ማራዘሚያ መሰላል ነው?

አይደለም። ይህ አንድ ቋሚ ርዝመት ያለው ክፍል የያዘ አንድ ክፍል FRP የኢንሱሌሽን መሰላል ነው። ርዝመቱን ለማስተካከል ብዙ ተንሸራታች ክፍሎችን አይጠቀምም።

ይህ ቴሌስኮፒክ መሰላል ነው?

አይደለም። ቴሌስኮፒክ መሰላል የሚራዘሙና የሚመለሱ በውስጥ የተደራረቡ ብዙ ክፍሎችን ይጠቀማል። ይህ ገጽ ስለ ቋሚ አንድ ክፍል ያለው ቀጥተኛ መሰላል ነው።

ከአሉሚኒየም መሰላል ይልቅ FRP ለምን ይጠቀማሉ?

አሉሚኒየም ኤሌክትሪክን ያስተላልፋል። FRP ኤሌክትሪክ የማያስተላልፉ የጎን ሐዲዶችን ይሰጣል፤ ስለዚህ ከተጋለጡ ኃይል ካላቸው ክፍሎች ጋር ግንኙነት አሳሳቢ ሊሆን በሚችልባቸው ብዙ የኤሌክትሪክ ሥራ አካባቢዎች ይበልጥ ተስማሚ ያደርገዋል።

FRP ማለት መሰላሉ ሠራተኛውን ከኤሌክትሪክ ንዝረት ሙሉ በሙሉ ይጠብቃል ማለት ነው?

አይደለም። FRP የጎን ሐዲዶች የኤሌክትሪክ አደጋ ቁጥጥር አንድ ክፍል ብቻ ናቸው። ማግለል፣ የቮልቴጅ ማረጋገጫ፣ የሥራ ርቀት፣ PPE፣ የመሬት ማገናኘት እና ሌሎች የሥራ ቦታ ሂደቶች አሁንም ሊያስፈልጉ ይችላሉ።

የመሰላል ርዝመት ከሥራ ቁመት ጋር አንድ ነው?

አይደለም። የመሰላል ርዝመት የመሰላሉ አካላዊ ርዝመት ነው። የሥራ ቁመት በመሰላሉ ማእዘን፣ በሠራተኛው አቀማመጥ፣ በተፈቀደ የመቆሚያ ደረጃ፣ በኦፕሬተሩ የመድረስ አቅም እና በመሣሪያው ቦታ ላይ ይመረኮዛል።

ትክክለኛውን የመሰላል ርዝመት እንዴት እመርጣለሁ?

በሚፈለገው የመዳረሻ ቁመት እና በሚገኙት የላይኛውና የታችኛው ድጋፍ ቦታዎች ይጀምሩ። ከዚያ አካላዊ የመሰላል ርዝመት፣ የመሰላል ማእዘን፣ የመጓጓዣ መንገድ እና የማከማቻ ቦታ ያረጋግጡ።

እያንዳንዱ JINPOWER FRP መሰላል IEC 61478 ያሟላል?

ለሁሉም በጠቅላላ የሚሰጥ የተስማሚነት ይገባኛል ጥያቄ መቅረብ የለበትም። IEC 61478 በቀጥታ ሥራ ላይ ለሚጠቀሙ የተወሰኑ የኢንሱሌሽን መሰላል ንድፎች የተለየ የተፈጻሚነት ወሰን አለው። ተስማሚነት ለትክክለኛው ሞዴል መረጋገጥና በተዛማጅ ሰነዶች መደገፍ አለበት።

EN 131 ምንን ይመለከታል?

የEN 131 ቤተሰብ የተንቀሳቃሽ መሰላል ቃላትን፣ ልኬቶችን፣ ንድፍን፣ የሜካኒካል መስፈርቶችን፣ ሙከራን፣ ምልክት ማድረግን እና የተጠቃሚ መመሪያዎችን ይመለከታል። ተፈጻሚ በሚሆንበት ጊዜ የኤሌክትሪክ ኢንሱሌሽን መስፈርቶች በተለይ መገምገም አለባቸው።

መሰላሉ ራሱ እንደ የመውደቅ ማቆሚያ ማያያዣ ነጥብ ሊጠቀም ይችላል?

በራስ-ሰር አይቻልም። መሰላሉ በተለይ እንደ ማያያዣ ነጥብ ካልተነደፈ፣ ካልተፈተነ እና በሰነድ ካልተደገፈ፣ የመውደቅ መከላከያ መሣሪያዎች በሚመለከተው የመውደቅ መከላከያ ሂደት መሠረት ከተመረጠ የጸደቀ ማያያዣ ነጥብ ጋር ብቻ መገናኘት አለባቸው።

JINPOWER የመሰላሉን ርዝመት ማበጀት ይችላል?

የመሰላል ርዝመትና ሌሎች የፕሮጀክት ዝርዝሮች በተረጋገጠው የመሰላል ንድፍ፣ በሜካኒካል መስፈርቶች፣ በኤሌክትሪክ መስፈርቶች እና በትዕዛዙ ብዛት መሠረት ሊወያይባቸው ይችላል።

የአንድ ክፍል FRP የኢንሱሌሽን መሰላል ዝርዝሮችና ዋጋ ይጠይቁ

ለንዑስ ጣቢያዎች፣ ትራንስፎርመሮች፣ መቀያየሪያ ጣቢያዎች፣ የኤሌክትሪክ አቅርቦት ጥገና፣ የኢንዱስትሪ የኤሌክትሪክ ተቋማት ወይም EPC ፕሮጀክቶች FRP የኢንሱሌሽን መሰላሎችን እየፈለጉ ከሆነ፣ “5 m የፋይበርግላስ መሰላል” ብለው ብቻ ከመጠየቅ ይልቅ ትክክለኛውን የመዳረሻ ፍላጎት ለJINPOWER ይላኩ።

የሚፈለገውን የመዳረሻ ቁመት፣ የመሰላል ርዝመት፣ የተፈቀደ ጭነት፣ የሥራ አካባቢ፣ የድጋፍ ሁኔታዎች፣ የኤሌክትሪክ መስፈርቶች፣ ተፈጻሚ ደረጃዎች፣ ብዛት እና የሚፈለጉ የሙከራ ሰነዶችን ያቅርቡ።

ከዚያ JINPOWER የዋጋ ጥቅስና የፕሮጀክት ማጽደቅ ከመዘጋጀቱ በፊት ተስማሚውን የአንድ ክፍል FRP የኢንሱሌሽን መሰላል አወቃቀር ማረጋገጥ ይችላል።
