Основні переваги продукту

• Драбина з однією секцією фіксованої довжини
• Непровідні боковини зі склопластику / FRP
• Призначена для доступу до електрообладнання та його обслуговування
• Без подовжувальних канатів, блоків або висувних секцій
• Проста конструкція для регулярної роботи на об’єктах із заздалегідь відомою висотою доступу
• Підходить для підстанцій, відкритих розподільчих пристроїв, трансформаторних об’єктів і промислових електроустановок
• Довжину драбини можна узгодити з урахуванням обраної моделі та вимог проєкту
• Маркування проєкту, логотип, пакування та технічну документацію можна узгодити відповідно до підтверджених вимог

Короткі технічні характеристики

Точна довжина драбини, допустиме навантаження, профіль боковин, товщина стінки, маса та електричні характеристики залежать від обраної моделі. Ці параметри необхідно підтвердити в остаточному технічному паспорті та затвердженому кресленні до оформлення замовлення.

Короткий посібник із вибору

Довжина драбини, висота доступу та робоча висота — це різні параметри

Це один із найважливіших моментів, які потрібно уточнити перед замовленням прямої ізоляційної драбини.

Довжина драбини

Довжина драбини — це її фізична довжина, виміряна вздовж боковини.

Висота доступу

Висота доступу — це висота, якої працівник може досягти, коли драбина правильно встановлена біля відповідної верхньої опори.

Оскільки пряму драбину зазвичай використовують під кутом, її довжина не дорівнює вертикальній висоті доступу.

Робоча висота

Робоча висота — це висота, на якій оператор може фактично виконувати завдання, перебуваючи в дозволеному положенні на драбині.

Вона також залежить від:

• зросту працівника
• дозволеного положення на драбині
• розташування обладнання
• кута нахилу драбини
• процедур на об’єкті
• вимог до захисту від падіння

У запиті на пропозицію ціни (RFQ) краще вказати і необхідну висоту доступу, і очікувану довжину драбини, а не просто написати: «Потрібна робоча висота 5 м».

Що таке односекційна ізоляційна драбина з FRP?

Односекційна ізоляційна драбина з FRP — це переносна пряма драбина фіксованої довжини для вертикального доступу, огляду та технічного обслуговування в електротехнічному середовищі.

«Односекційна» означає, що драбина має одну основну секцію фіксованої довжини. Її загальна довжина не змінюється за рахунок висування кількох секцій одна відносно одної.

Цим вона відрізняється від висувної або телескопічної драбини як за конструкцією, так і за підходом до вибору й огляду виробу.

Основні функції:

• забезпечення доступу до електрообладнання, розташованого на висоті
• зменшення використання провідних металевих боковин у зонах виконання електротехнічних робіт
• забезпечення простого рішення для доступу фіксованої довжини, коли потрібна висота вже відома

Чому для електротехнічних робіт використовують боковини з FRP?

Алюмінієві драбини поширені завдяки невеликій масі та практичності, але алюміній проводить електричний струм.

Якщо працівники або драбина можуть опинитися під дією напруги від струмовідних частин, провідна рама драбини може створити додаткову небезпеку.

Боковини з FRP забезпечують основну непровідну конструкцію драбини, тому такі драбини краще підходять для багатьох середовищ електротехнічного обслуговування.

Однак використання FRP не означає, що можна нехтувати напругою, безпечною відстанню наближення, ЗІЗ або процедурами виконання електротехнічних робіт.

Ізоляційна драбина не є повною системою електрозахисту

Драбина з FRP переважно забезпечує доступ і зменшує використання провідних боковин. Вона не усуває всі електричні ризики та небезпеку падіння, пов’язані з роботою.

Залежно від виду робіт повна система безпеки може також вимагати:

• знеструмлення
• блокування та маркування (Lockout / Tagout), якщо застосовно
• перевірки наявності напруги
• тимчасового заземлення
• контролю мінімальної безпечної відстані наближення
• електроізоляційних рукавиць
• ізоляційного взуття
• електроізоляційних килимів
• ЗІЗ від електричної дуги / електротехнічних ризиків
• захисту від падіння
• затверджених робочих процедур

Тому драбину слід розглядати як один з елементів комплексної системи доступу та безпеки під час електротехнічних робіт.

Чому варто вибрати односекційну драбину?

Проста конструкція фіксованої довжини

Якщо на робочому майданчику висота доступу відома й повторюється, драбину фіксованої довжини може бути простіше використовувати, ніж багатосекційну конструкцію.

Менше рухомих компонентів

Односекційна драбина зазвичай не потребує замків фіксації секцій, канатів, блоків або висувних секцій.

Тому під час планового огляду можна зосередитися безпосередньо на боковинах, щаблях, з’єднаннях щаблів із боковинами, опорах і ділянках контакту з опорою.

Просте розгортання

Під час повторюваних робіт біля стаціонарних трансформаторів, конструкцій підстанцій або промислового електрообладнання драбину можна встановити без попереднього висування кількох секцій.

Відома фізична довжина

Оскільки довжина драбини фіксована, перед купівлею потрібно перевірити умови транспортування, зберігання та доступу до місця робіт.

Якщо бригаді з технічного обслуговування регулярно потрібен доступ на кілька значно різних висот, практичнішою може бути висувна або телескопічна драбина.

Односекційна драбина та висувна драбина

Немає простого правила, за яким одна конструкція завжди безпечніша за іншу. Вибір залежить від висоти доступу, умов на об’єкті, транспортування, огляду та робочих процедур.

Ізоляційна драбина та ізоляційний табурет

Якщо основна вимога — стійка платформа для роботи з електрообладнанням на невеликій висоті, дивіться нашЕлектроізоляційний табурет.

Не складайте табурети, коробки або інші тимчасові опори, щоб створити висоту доступу, яку має забезпечувати відповідна драбина.

Основна конструкція односекційної ізоляційної драбини з FRP

Боковини з FRP

Боковини — це основна поздовжня несуча конструкція драбини та найважливіший ізоляційний структурний компонент.

Під час закупівлі та тривалого використання слід оцінювати не лише назву матеріалу, а й стан поверхні FRP.

Щаблі

Щаблі підтримують працівника під час підйому та зайняття робочого положення.

Залежно від обраної конструкції драбини перевіряйте матеріал щаблів, відстань між ними, стан поверхні та з’єднання кожного щабля з боковинами.

Ослаблений, тріснутий або серйозно пошкоджений щабель є підставою припинити звичайне використання драбини, навіть якщо боковини з FRP виглядають неушкодженими.

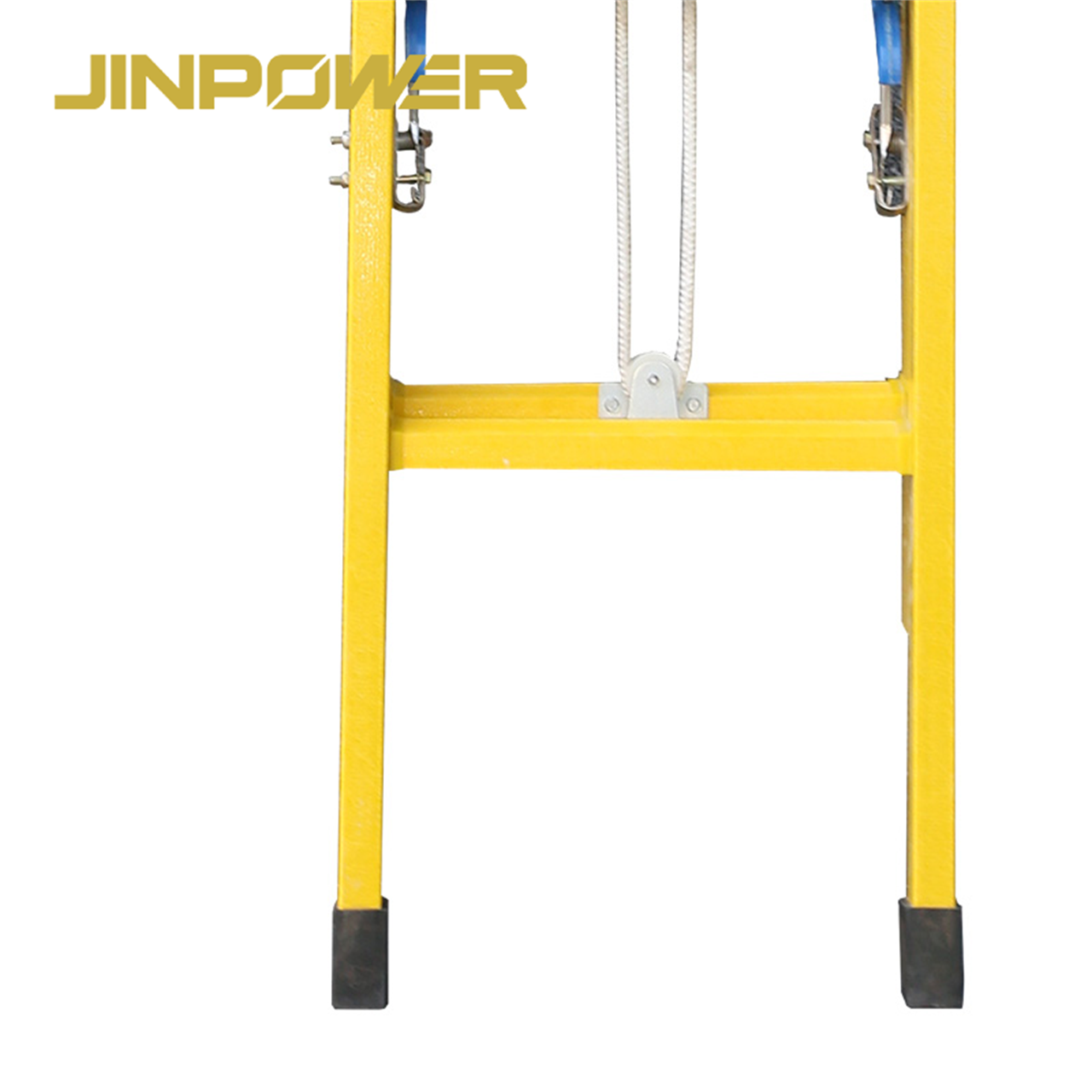

Нижні опори / ніжки

Нижні точки опори допомагають утримувати драбину в стійкому положенні на землі або підлозі.

Конкретна конструкція ніжок або протиковзних елементів залежить від обраної моделі драбини; її потрібно перевірити за затвердженим кресленням.

Верхня опорна ділянка

Для прямої драбини потрібна відповідна верхня точка опори. Тому покупцям і користувачам слід враховувати як конструкцію драбини, так і поверхню або конструкцію, до якої її встановлюватимуть.

Ідентифікація виробу

Для проєктів комунальних підприємств та EPC ідентифікація виробу може містити модель, допустиме навантаження, дані виробника, попереджувальне маркування, серійний номер або номер партії та інші спеціальні позначення проєкту.

Як вибрати відповідну ізоляційну драбину з FRP

1. Визначте потрібну висоту доступу

Почніть із конкретного обладнання або конструкції, до якої потрібно дістатися працівнику, наприклад компонента трансформатора, порталу, шинної конструкції або іншого електрообладнання, розташованого на висоті.

2. Уточніть довжину драбини

Односекційна драбина має фіксовану фізичну довжину, тому її необхідно підтвердити до початку виробництва.

Закоротка драбина не забезпечить потрібного доступу. Надмірно довгу може бути складніше транспортувати, зберігати та встановлювати.

3. Уточніть допустиме навантаження

Не визначайте необхідне навантаження лише за масою тіла працівника.

Робоче навантаження також може включати:

• ремінь для інструментів
• вимірювальні прилади
• ручні інструменти
• переносне обладнання
• інші речі, які працівник несе із собою

Допустиме навантаження та супровідні дані механічних випробувань потрібно перевірити для конкретної моделі, що купується.

4. Перевірте умови робочого середовища

Умови всередині підстанцій, на відкритих розподільчих пристроях і промислових об’єктах можуть суттєво відрізнятися.

Врахуйте:

• стан підлоги або ґрунту
• вологість
• бруд
• забруднення оливою або хімікатами
• вплив УФ-випромінювання
• електричні габарити
• наявний простір для встановлення
• маршрут транспортування

5. Уточніть умови опирання

Односекційна пряма драбина не є самонесучою платформою.

На робочому місці мають бути відповідна нижня поверхня та верхня точка опори. Драбину потрібно встановити й закріпити відповідно до чинної процедури роботи з драбинами.

6. Уточніть електротехнічні вимоги

Якщо тендер передбачає діелектричні випробування, вимоги до ізоляції або конкретний стандарт для робіт під напругою, зазначте в RFQ точний стандарт, метод випробування та критерії приймання.

7. Уточніть необхідну документацію

• технічний паспорт
• затверджене креслення
• звіт про механічні випробування
• документація з електричних випробувань, якщо потрібна
• сертифікат відповідності (COC) / документ про інспекцію
• маркування виробу
• інформація про простежуваність

Стійкість драбини залежить не лише від матеріалу FRP

FRP допомагає зменшити ризик, пов’язаний з електропровідністю, але сам по собі не гарантує стійкості драбини.

Стійкість також залежить від:

• нижньої опори
• стану ніжок
• стійкості ґрунту або підлоги
• верхньої точки опори
• прямолінійності боковин
• цілісності щаблів
• положення драбини
• способу кріплення

Драбина може становити серйозну небезпеку падіння, якщо її встановлено на слизькій, нерівній або нестійкій поверхні, навіть коли боковини мають хороші ізоляційні властивості.

Чому важливий стан поверхні FRP?

Під час вибору електроізоляційної драбини слід звертати увагу не лише на позначення «склопластик» або «FRP». Стан поверхні важливий під час транспортування, зберігання та експлуатації.

Перевірте наявність таких ознак:

• тріщини
• розшарування або розриви
• відшарування шарів
• оголені волокна
• глибокі подряпини
• пошкодження від удару
• хімічне пошкодження
• значне забруднення
• волога
• видимі ознаки впливу УФ-випромінювання або руйнування поверхні

Якщо незрозуміло, чи впливає пошкодження на механічну міцність або електричні властивості, припиніть звичайне використання драбини та передайте її на оцінювання відповідно до чинної процедури огляду.

Основні сфери застосування

Доступ до підстанцій і відкритих розподільчих пристроїв

Ізоляційні драбини з FRP широко використовують, коли технічному персоналу потрібен доступ до обладнання, розташованого на висоті, на підстанціях і відкритих розподільчих пристроях.

Типові роботи можуть включати огляд або технічне обслуговування роз’єднувального обладнання, приладів, шинних конструкцій та інших компонентів, розташованих на висоті.

Трансформатори та енергетичні об’єкти

На трансформаторних об’єктах часто є допоміжне обладнання, прилади та точки підключення, розташовані на різній висоті.

Драбина фіксованої довжини добре підходить, якщо потрібне положення доступу вже чітко визначене.

Технічне обслуговування мереж передачі та розподілу електроенергії

Драбини з FRP можуть забезпечувати доступ до електрообладнання, розташованого на висоті, під час технічного обслуговування мереж передачі та розподілу електроенергії, якщо тип драбини, спосіб опирання, електричні габарити та процедури на об’єкті відповідають завданню.

Портали та обладнання, розташоване на висоті

Для робіт на порталах підстанцій та інших піднятих конструкціях може знадобитися тимчасовий вертикальний доступ.

Односекційна драбина найпрактичніша, якщо висота доступу й точки опори відомі до початку робіт.

Технічне обслуговування промислового електрообладнання

На заводах, у шахтах, приміщеннях з електрообладнанням і промислових енергетичних об’єктах під час огляду та технічного обслуговування може знадобитися доступ за допомогою непровідної драбини.

Будівництво поблизу електрообладнання

Під час будівництва та введення в експлуатацію поблизу електроустановок боковини з FRP допомагають уникнути використання провідної металевої конструкції драбини в робочій зоні.

Водночас роботи мають відповідати оцінюванню електричних небезпек на об’єкті та затвердженим робочим процедурам.

Як слід розуміти IEC 61478?

IEC 61478 — важливий стандарт для певних ізоляційних драбин, що використовуються під час робіт під напругою, але його сфера застосування обмежена.

IEC 61478 поширюється на визначені конструкції синтетичних ізоляційних драбин для робіт під напругою в електроустановках із напругою 1,000 V AC і вище або 1,500 V DC і вище.

До сфери його застосування належать окремі конструкції драбин, зокрема повністю ізоляційні зрощені або гакові драбини з висувною секцією, а також певні комбінації ізоляційних і провідних секцій.

Це означає, що IEC 61478 не слід автоматично застосовувати до кожної стаціонарної односекційної драбини з FRP лише через те, що вона виготовлена з ізоляційного матеріалу.

Для проєкту, що вимагає відповідності IEC 61478, уточніть:

• точну конструкцію драбини
• передбачене застосування для робіт під напругою
• чи входить конструкція до сфери застосування стандарту
• метод випробування
• звіт про випробування для фактично поставленої моделі

Заявляти про відповідність можна лише тоді, коли це підтверджують конкретна модель драбини та супровідна документація.

Вимоги EN 131 та електроізоляційних драбин

Серія EN 131 охоплює термінологію переносних драбин, розміри, загальні вимоги до конструкції, механічні вимоги, випробування, маркування та інструкції для користувачів.

Ці вимоги до механічних характеристик драбин слід розглядати окремо від вимог до електроізоляції або робіт під напругою.

Для європейських проєктів не обмежуйтеся запитанням, чи «має драбина сертифікат EN». Визначте, які саме механічні й електричні вимоги потрібні для проєкту.

Що потрібно знати про вимоги OSHA у США?

Для робіт у загальнопромисловому секторі США OSHA вимагає, щоб переносні драбини мали непровідні боковини, якщо працівник або драбина можуть контактувати з відкритими частинами під напругою.

Це підтверджує доцільність використання боковин зі склопластику в електротехнічному середовищі, але не означає, що драбину слід рекламувати як «сертифіковану OSHA».

Вимоги OSHA стосуються використання обладнання та практик безпеки на робочому місці. Конструкцію виробу, механічні характеристики, електричні випробування та приймання проєкту потрібно оцінювати окремо.

Контрольний список для приймання покупцем

Що перевірити перед використанням?

Перевірте боковини з FRP

• тріщини
• розшарування або розриви
• відшарування шарів
• оголені волокна
• глибокі подряпини
• забруднення
• вологу
• деформацію

Перевірте щаблі

Переконайтеся, що на щаблях немає тріщин, ослаблених з’єднань, значного зношення, деформації або відсутніх компонентів.

Перевірте нижні опори / ніжки

Переконайтеся, що всі нижні опорні компоненти наявні та справні, а підлога або ґрунт забезпечують стійку опору.

Перевірте верхню опорну ділянку

Перевірте верхню конструкцію драбини та переконайтеся, що на робочому місці є відповідна верхня точка опори для цього типу драбини.

Перевірте маркування виробу

Переконайтеся, що модель, допустиме навантаження, попереджувальні написи, ідентифікаційні дані та необхідні відомості про огляд або випробування залишаються чіткими й придатними для простежуваності.

Очищення, зберігання та транспортування

До ізоляційних драбин з FRP слід ставитися як до обладнання для електробезпеки та доступу, а не як до звичайного будівельного матеріалу.

• тримайте поверхні FRP чистими й сухими
• уникайте тривалого контакту з оливою, хімікатами та іншими забруднювачами
• захищайте боковини й щаблі від ударів під час транспортування
• не залишайте на драбині важкі предмети під час зберігання
• уникайте непотрібного тривалого впливу УФ-випромінювання
• зберігайте драбину так, щоб її конструкція фіксованої довжини мала належну опору та не згиналася
• за потреби ведіть записи про огляди
• проводьте періодичні огляди та випробування відповідно до чинної процедури й вимог до виробу

Коли слід вивести драбину з експлуатації?

Якщо є сумніви щодо механічної цілісності або електричного стану драбини, припиніть її звичайне використання та організуйте огляд або оцінювання.

Типові підстави:

• видимі тріщини або розриви боковин з FRP
• відшарування шарів або оголені волокна
• серйозні пошкодження від удару
• видима деформація боковин
• ослаблені, пошкоджені або відсутні щаблі
• ненормальні з’єднання боковин зі щаблями
• серйозне пошкодження ніжок або нижніх опор
• значне забруднення хімікатами
• невизначений вплив вологи або пошкодження поверхні
• нерозбірливе маркування моделі або навантаження
• незадовільний результат обов’язкового механічного або електричного огляду

Захист від падіння та використання драбини

Ізоляційна драбина забезпечує доступ для електротехнічних робіт, але робота на висоті також створює окрему небезпеку падіння.

Потребу в повній страхувальній прив’язі, стропі, страхувальному пристрої втягувального типу або іншій системі захисту від падіння слід визначати з огляду на робочу висоту, завдання, робоче положення та відповідні вимоги об’єкта.

Якщо драбину спеціально не спроєктовано, не випробувано й не задокументовано для цієї мети, її не слід автоматично вважати затвердженою анкерною точкою для зупинки падіння.

Інше відповідне обладнання дивіться в розділіЗІЗ для електробезпеки.

Перевірки JINPOWER перед відправленням

Для комунальних підприємств, EPC-підрядників, промислових покупців і дистриб’юторів передвідвантажувальна інспекція спрямована на перевірку відповідності фактичної драбини затвердженій специфікації.

• тип виробу
• довжина драбини
• стан поверхні боковин з FRP
• прямолінійність боковин
• кількість щаблів і їхні з’єднання
• стан нижніх опор
• верхня конструкція
• маркування виробу
• логотип / маркування проєкту, якщо потрібне
• пакування
• необхідна технічна документація

Якщо проєкт вимагає діелектричних випробувань, випробувань механічним навантаженням, сторонньої інспекції, простежуваності партії або інших критеріїв приймання, їх слід визначити до підтвердження замовлення та початку виробництва.

OEM-виробництво та конфігурація для проєктів

JINPOWER підтримує оптові закупівлі та постачання для проєктів комунальних підприємств, EPC-підрядників, промислових покупців і дистриб’юторів електротехнічних засобів безпеки.

Залежно від підтвердженої конструкції драбини та вимог проєкту можна обговорити:

• довжину драбини
• ідентифікацію виробу
• попереджувальні етикетки
• варіант кольору
• серійне маркування / маркування партії
• логотип / брендування
• експортне пакування
• технічний паспорт
• затверджене креслення
• проєктну документацію з випробувань

Косметична персоналізація не змінює електричні або механічні характеристики драбини. Будь-які вимоги до експлуатаційних характеристик необхідно підтвердити фактичною конструкцією виробу та супровідною документацією про випробування.

Як драбина з FRP вписується в систему електробезпеки?

Драбина з FRP переважно забезпечує вертикальний доступ завдяки непровідним боковинам. Повний процес електротехнічного обслуговування може також вимагати інших засобів безпеки.

Супутні продукти JINPOWER включаютьІзоляційні драбини та табурети,Електроізоляційні табурети,Електроізоляційні гумові килими,Індикатори напругитаЗІЗ для електробезпеки.

Чому варто вибрати односекційні ізоляційні драбини з FRP від JINPOWER?

Спеціалізація на доступі до електрообладнання

JINPOWER постачає ізоляційні драбини, табурети, індикатори напруги, гумові килими, обладнання для заземлення та електротехнічні ЗІЗ, тому вибір драбини можна розглядати в контексті ширшого оснащення робочого місця для електротехнічних робіт.

Чітке призначення односекційної конструкції

Цей виріб розроблений для забезпечення доступу за допомогою драбини фіксованої довжини, а не представлений як висувна або телескопічна драбина.

Вибір з урахуванням застосування

Рекомендуємо вибирати драбину за висотою доступу, фізичною довжиною драбини, допустимим навантаженням, умовами опирання, електротехнічними вимогами та документацією, а не лише за довжиною в метрах.

Документація для B2B-проєктів

Для тендерів комунальних підприємств і EPC-проєктів креслення, вимоги до випробувань, маркування, простежуваність і проєктну документацію можна узгодити до затвердження замовлення.

Що вказати у вашому RFQ?

Поширені запитання

Це висувна драбина?

Ні. Це односекційна ізоляційна драбина з FRP, що має одну секцію фіксованої довжини. У її конструкції немає кількох висувних секцій для регулювання довжини.

Це телескопічна драбина?

Ні. Телескопічна драбина має кілька вкладених одна в одну секцій, які висуваються та складаються. На цій сторінці представлена пряма драбина фіксованої довжини з однією секцією.

Чому варто використовувати FRP замість алюмінієвої драбини?

Алюміній проводить електричний струм. FRP забезпечує непровідні боковини, тому краще підходить для багатьох електротехнічних середовищ, де можливий контакт із відкритими частинами під напругою.

Чи означає FRP, що драбина повністю захищає працівника від ураження електричним струмом?

Ні. Боковини з FRP — це один з елементів контролю електричних ризиків. Також можуть бути потрібні знеструмлення, перевірка напруги, безпечна відстань, ЗІЗ, заземлення та інші процедури на об’єкті.

Чи дорівнює довжина драбини робочій висоті?

Ні. Довжина драбини — це її фізична довжина. Робоча висота залежить від кута нахилу драбини, положення працівника, дозволеного рівня стояння на щаблях, досяжності оператора та розташування обладнання.

Як вибрати правильну довжину драбини?

Почніть із потрібної висоти доступу та наявних верхньої й нижньої точок опори. Потім уточніть фізичну довжину драбини, кут її нахилу, маршрут транспортування та місце для зберігання.

Чи відповідають усі драбини JINPOWER з FRP стандарту IEC 61478?

Не слід заявляти про це без застережень. IEC 61478 має конкретну сферу застосування для окремих конструкцій ізоляційних драбин, що використовуються під час робіт під напругою. Відповідність потрібно підтвердити для конкретної моделі відповідною документацією.

Що охоплює EN 131?

Серія EN 131 стосується термінології переносних драбин, розмірів, конструкції, механічних вимог, випробувань, маркування та інструкцій для користувачів. За потреби вимоги до електроізоляції слід розглядати окремо.

Чи можна використовувати саму драбину як анкерну точку для зупинки падіння?

Не автоматично. Якщо драбину спеціально не спроєктовано, не випробувано й не задокументовано як анкерну точку, спорядження для зупинки падіння слід приєднувати лише до затвердженої анкерної точки, обраної відповідно до чинної процедури захисту від падіння.

Чи може JINPOWER змінити довжину драбини на замовлення?

Довжину драбини та інші параметри проєкту можна обговорити з урахуванням підтвердженої конструкції драбини, механічних і електричних вимог та обсягу замовлення.

Запитайте інформацію та ціну на односекційну ізоляційну драбину з FRP

Якщо ви закуповуєте ізоляційні драбини з FRP для підстанцій, трансформаторів, відкритих розподільчих пристроїв, обслуговування комунальних електромереж, промислових електрооб’єктів або EPC-проєктів, надішліть JINPOWER фактичні вимоги до доступу, а не просто запитуйте «склопластикову драбину завдовжки 5 м».

Будь ласка, вкажіть необхідну висоту доступу, довжину драбини, допустиме навантаження, робоче середовище, умови опирання, електротехнічні вимоги, застосовні стандарти, кількість і необхідну документацію з випробувань.

Після цього JINPOWER зможе підтвердити відповідну конфігурацію односекційної ізоляційної драбини з FRP до підготовки комерційної пропозиції та затвердження проєкту.
