Produktmerkmale

• Leiter mit einem festen Leiterteil und fester Länge
• Nichtleitende Holme aus Fiberglas / FRP
• Für den Zugang zu elektrischen Anlagen und Wartungsarbeiten konzipiert
• Keine Verlängerungsseile, Umlenkrollen oder verschiebbaren Leiterteile
• Einfache Konstruktion für wiederkehrende Arbeiten an bekannten Zugangshöhen
• Geeignet für Umspannwerke, Schaltanlagen, Transformatoranlagen und industrielle Elektrostandorte
• Die Leiterlänge kann entsprechend dem ausgewählten Modell und den Projektanforderungen abgestimmt werden
• Projektkennzeichnungen, Logo, Verpackung und technische Dokumentation können gemäß den bestätigten Anforderungen abgestimmt werden

Kurze technische Spezifikation

Die genaue Leiterlänge, Tragfähigkeit, das Holmprofil, die Wandstärke, das Gewicht und die elektrischen Eigenschaften hängen vom ausgewählten Modell ab. Diese Werte sind vor der Bestellung im endgültigen technischen Datenblatt und in der freigegebenen Zeichnung zu bestätigen.

Kurzanleitung zur Auswahl

Leiterlänge, Zugangshöhe und Arbeitshöhe sind unterschiedlich

Dies ist einer der wichtigsten Punkte, die vor der Bestellung einer geraden Isolierleiter zu klären sind.

Leiterlänge

Die Leiterlänge ist die physische Länge der Leiter, gemessen entlang der Holme.

Zugangshöhe

Die Zugangshöhe ist die Höhe, die der Mitarbeiter mit der Leiter erreichen kann, wenn diese korrekt an einer geeigneten oberen Stütze angelegt ist.

Da eine gerade Leiter normalerweise schräg aufgestellt wird, entspricht die Leiterlänge nicht der vertikalen Zugangshöhe.

Arbeitshöhe

Die Arbeitshöhe ist die Höhe, in der der Bediener die Aufgabe von einer zugelassenen Position auf der Leiter aus tatsächlich ausführen kann.

Sie hängt außerdem von folgenden Faktoren ab:

• Körpergröße des Mitarbeiters
• Zulässige Standposition
• Position der Ausrüstung
• Leiterwinkel
• Arbeitsverfahren vor Ort
• Anforderungen an den Absturzschutz

Für eine RFQ sollten Sie sowohl die erforderliche Zugangshöhe als auch die erwartete Leiterlänge angeben, statt lediglich „Arbeitshöhe 5 m benötigt“ zu schreiben.

Was ist eine einteilige FRP-Isolierleiter?

Eine einteilige FRP-Isolierleiter ist eine gerade, tragbare Leiter mit fester Länge, die in elektrischen Umgebungen für den vertikalen Zugang, Inspektionen und Wartungsarbeiten eingesetzt wird.

„Einteilig“ bedeutet, dass die Leiter aus einem einzigen Hauptleiterteil mit fester Länge besteht. Sie verwendet keine mehreren übereinandergleitenden Leiterteile, um die Gesamtlänge zu verändern.

Damit unterscheidet sie sich sowohl in ihrer Konstruktion als auch hinsichtlich der Auswahl und Prüfung durch Käufer von einer Ausziehleiter oder Teleskopleiter.

Ihre Hauptaufgaben sind:

• Zugang zu höher gelegenen elektrischen Anlagen ermöglichen
• Die Verwendung leitfähiger Metallholme in elektrischen Arbeitsbereichen reduzieren
• Eine einfache Zugangslösung mit fester Länge bieten, wenn die benötigte Höhe bereits bekannt ist

Warum werden FRP-Holme für Elektroarbeiten verwendet?

Aluminiumleitern sind verbreitet, da sie leicht und praktisch sind. Aluminium ist jedoch elektrisch leitfähig.

Wenn Mitarbeiter oder die Leiter mit unter Spannung stehenden elektrischen Teilen in Berührung kommen könnten, kann ein leitfähiger Leiterrahmen eine zusätzliche Gefahrenquelle darstellen.

FRP-Holme bilden eine nichtleitende Hauptkonstruktion der Leiter und eignen sich daher besser für viele elektrische Wartungsumgebungen.

Die Verwendung von FRP bedeutet jedoch nicht, dass Spannung, Annäherungsabstand, PSA oder Verfahren für Elektroarbeiten außer Acht gelassen werden dürfen.

Eine Isolierleiter ist kein vollständiges elektrisches Schutzsystem

Eine FRP-Leiter löst hauptsächlich ein Zugangsproblem und reduziert gleichzeitig die Verwendung leitfähiger Leiterholme. Sie beseitigt nicht alle elektrischen Gefahren oder Absturzgefahren am Arbeitsplatz.

Je nach Arbeit kann das vollständige Sicherheitssystem außerdem Folgendes erfordern:

• Elektrische Freischaltung
• Lockout / Tagout, sofern zutreffend
• Spannungsprüfung
• Vorübergehende Erdung
• Maßnahmen zur Einhaltung des Mindestannäherungsabstands
• Elektrisch isolierende Handschuhe
• Isolierende Stiefel
• Elektrisch isolierende Matten
• PSA gegen Störlichtbögen / elektrische Gefahren
• Absturzschutz
• Freigegebene Arbeitsverfahren

Die Leiter ist daher als ein Bestandteil des vollständigen Systems für den elektrischen Zugang und die Sicherheit zu betrachten.

Warum eine einteilige Leiter wählen?

Einfache Konstruktion mit fester Länge

Wenn am Einsatzort eine bekannte und wiederkehrende Zugangshöhe vorliegt, lässt sich eine Leiter mit fester Länge möglicherweise einfacher einsetzen als eine mehrteilige Ausführung.

Weniger bewegliche Komponenten

Eine einteilige Leiter benötigt normalerweise keine Ausziehsicherungen, Seile, Umlenkrollen oder verschiebbaren Leiterteile.

Bei regelmäßigen Inspektionen kann der Schwerpunkt daher stärker auf Holmen, Sprossen, Holm-Sprossen-Verbindungen, Leiterfüßen und Auflagebereichen liegen.

Einfache Bereitstellung

Bei wiederkehrenden Arbeiten an fest installierten Transformatoren, Umspannwerkskonstruktionen oder industriellen elektrischen Anlagen kann die Leiter positioniert werden, ohne zuvor mehrere Leiterteile auszufahren.

Bekannte physische Länge

Da die Leiter eine feste Länge hat, sollten Transport, Lagerung und Zugang zum Einsatzort vor dem Kauf geprüft werden.

Wenn eine Wartungsmannschaft regelmäßig Zugang zu sehr unterschiedlichen Höhen benötigt, kann eine Auszieh- oder Teleskopleiter praktischer sein.

Einteilige Leiter im Vergleich zur Ausziehleiter

Es gibt keine einfache Regel, nach der eine Konstruktion grundsätzlich sicherer ist als die andere. Die richtige Wahl hängt von der Zugangshöhe, den Bedingungen vor Ort, dem Transport, der Inspektion und dem Arbeitsverfahren ab.

Isolierleiter im Vergleich zum Isoliertritt

Wenn Sie hauptsächlich eine stabile Plattform für tiefer gelegene elektrische Anlagen benötigen, finden Sie hier unserenElektrisch isolierenden Tritt.

Stapeln Sie keine Tritte, Kisten oder andere provisorische Hilfsmittel, um eine Zugangshöhe zu erreichen, für die eine geeignete Leiter vorgesehen ist.

Hauptbestandteile einer einteiligen FRP-Isolierleiter

FRP-Holme

Die Holme bilden die längs verlaufende, tragende Hauptkonstruktion der Leiter und sind deren wichtigstes isolierendes Konstruktionselement.

Bei der Beschaffung und im langfristigen Einsatz sollten Käufer nicht nur die Materialbezeichnung prüfen, sondern auch den Zustand der FRP-Oberfläche.

Sprossen

Die Sprossen stützen den Mitarbeiter beim Aufsteigen und beim Positionieren.

Prüfen Sie Sprossenmaterial, Abstand, Oberflächenzustand und die Verbindung jeder Sprosse mit den Holmen entsprechend der ausgewählten Leiterkonstruktion.

Eine lockere, gerissene oder stark beschädigte Sprosse ist ein Grund, die Leiter aus dem normalen Gebrauch zu nehmen, auch wenn die FRP-Holme noch unbeschädigt erscheinen.

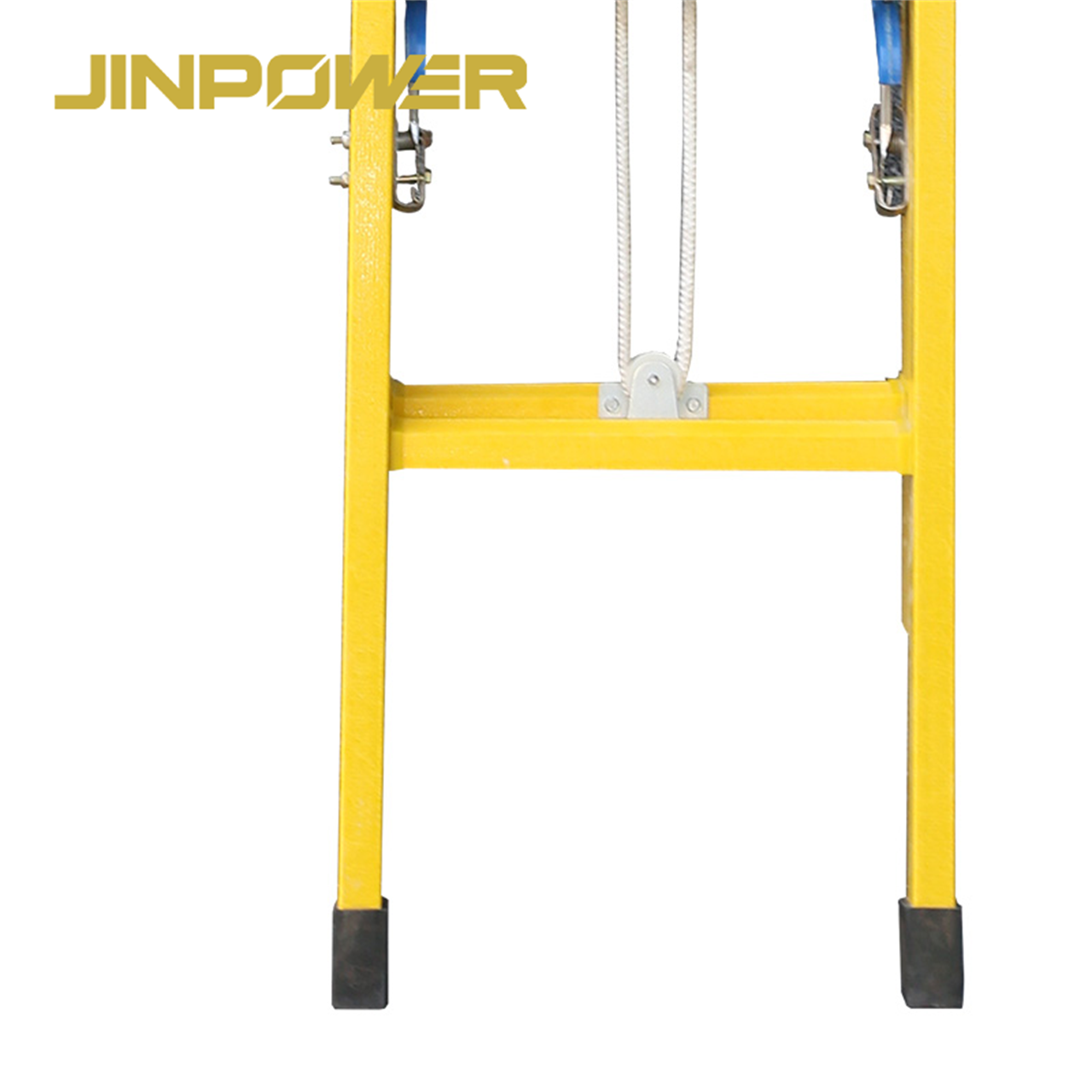

Untere Auflage / Leiterfüße

Die unteren Auflagepunkte tragen zur Stabilität der Leiter auf dem Boden oder Fußboden bei.

Die genaue Ausführung der Füße oder der rutschhemmenden Elemente hängt vom ausgewählten Leitermodell ab und sollte anhand der freigegebenen Zeichnung geprüft werden.

Oberer Auflagebereich

Eine gerade Leiter benötigt einen geeigneten oberen Auflagepunkt. Käufer und Anwender müssen daher sowohl die Leiterkonstruktion als auch die Fläche oder Konstruktion berücksichtigen, an die die Leiter angelegt wird.

Produktkennzeichnung

Bei Versorgungs- und EPC-Projekten kann die Produktkennzeichnung das Modell, die Tragfähigkeit, Herstellerangaben, Warnhinweise, Serien- oder Chargenkennzeichnung sowie weitere projektspezifische Markierungen umfassen.

So wählen Sie die passende FRP-Isolierleiter aus

1. Erforderliche Zugangshöhe bestimmen

Beginnen Sie mit der Anlage oder Konstruktion, die der Mitarbeiter tatsächlich erreichen muss, beispielsweise einem Transformatorbauteil, einer Portalstruktur, einer Sammelschienenkonstruktion oder einer anderen höher gelegenen elektrischen Anlage.

2. Leiterlänge bestätigen

Eine einteilige Leiter hat eine feste physische Länge. Daher muss die passende Leiterlänge vor der Produktion bestätigt werden.

Eine zu kurze Leiter ermöglicht den erforderlichen Zugang nicht. Eine unnötig lange Leiter kann schwieriger zu transportieren, zu lagern und zu positionieren sein.

3. Tragfähigkeit bestätigen

Berechnen Sie die erforderliche Tragfähigkeit nicht allein anhand des Körpergewichts des Mitarbeiters.

Die Arbeitslast kann außerdem Folgendes umfassen:

• Werkzeuggürtel
• Prüfgeräte
• Handwerkzeuge
• Tragbare Ausrüstung
• Weitere mitgeführte Gegenstände

Die Tragfähigkeit und die zugehörigen mechanischen Prüfinformationen sind für das genaue zu beschaffende Modell zu prüfen.

4. Arbeitsumgebung prüfen

Innenräume von Umspannwerken, Freiluftschaltanlagen und Industrieanlagen können sehr unterschiedliche Bedingungen aufweisen.

Berücksichtigen Sie:

• Zustand des Fußbodens oder Untergrunds
• Feuchtigkeit
• Schlamm
• Öl- oder chemische Verunreinigungen
• UV-Belastung
• Elektrische Abstände
• Verfügbarer Aufstellraum
• Transportweg

5. Auflagebedingungen bestätigen

Eine einteilige gerade Leiter ist keine selbsttragende Plattform.

Am Einsatzort müssen eine geeignete untere Standfläche und ein geeigneter oberer Auflagepunkt vorhanden sein. Die Leiter ist anschließend gemäß dem geltenden Leiterverfahren aufzustellen und zu sichern.

6. Elektrische Anforderungen bestätigen

Wenn die Ausschreibung eine Spannungsfestigkeitsprüfung, Isolationsanforderungen oder eine bestimmte Norm für Arbeiten unter Spannung verlangt, geben Sie die genaue Norm, das Prüfverfahren und die Abnahmekriterien in der RFQ an.

7. Erforderliche Dokumentation bestätigen

• Technisches Datenblatt
• Freigegebene Zeichnung
• Mechanischer Prüfbericht
• Dokumentation elektrischer Prüfungen, sofern erforderlich
• COC / Inspektionsdokument
• Produktkennzeichnung
• Rückverfolgbarkeitsinformationen

Die Leiterstabilität hängt von mehr als dem FRP-Material ab

FRP trägt dazu bei, die elektrische Leitfähigkeit zu berücksichtigen, macht eine Leiter aber nicht automatisch stabil.

Die Stabilität hängt außerdem ab von:

• Unterer Auflage
• Zustand der Leiterfüße
• Stabilität des Bodens oder Fußbodens
• Oberem Auflagepunkt
• Geradheit der Holme
• Unversehrtheit der Sprossen
• Position der Leiter
• Sicherungsmethode

Auch eine Leiter mit gut isolierenden Holmen kann eine erhebliche Absturzgefahr darstellen, wenn sie auf einer rutschigen, unebenen oder instabilen Fläche aufgestellt wird.

Warum ist der Zustand der FRP-Oberfläche wichtig?

Bei einer elektrischen Leiter sollten Käufer nicht nur auf die Begriffe „Fiberglas“ oder „FRP“ achten. Der Oberflächenzustand ist während Transport, Lagerung und Einsatz wichtig.

Zu den wichtigen Anzeichen, die geprüft werden sollten, gehören:

• Risse
• Spalten
• Delamination
• Freiliegende Fasern
• Tiefe Kratzer
• Stoßschäden
• Chemische Schäden
• Starke Verunreinigungen
• Feuchtigkeit
• Sichtbare UV- oder Oberflächenalterung

Wenn unklar ist, ob sich die Beschädigung auf die mechanische Festigkeit oder den elektrischen Zustand auswirkt, nehmen Sie die Leiter aus dem normalen Betrieb und lassen Sie sie gemäß dem geltenden Inspektionsverfahren bewerten.

Hauptanwendungen

Zugang zu Umspannwerken und Schaltanlagen

FRP-Isolierleitern werden häufig eingesetzt, wenn Techniker Zugang zu höher gelegenen Anlagen in Umspannwerken und Schaltanlagen benötigen.

Typische Arbeiten können Inspektionen oder Wartungsarbeiten an Trennschaltern, Instrumenten, Sammelschienenkonstruktionen und anderen höher gelegenen Komponenten umfassen.

Transformatoren und Energieanlagen

Transformatoranlagen enthalten häufig Hilfsgeräte, Instrumente und Anschlusspunkte in unterschiedlichen Höhen.

Eine Leiter mit fester Länge eignet sich gut, wenn die erforderliche Zugangsposition bereits eindeutig festgelegt ist.

Wartung von Übertragungs- und Verteilungsanlagen

FRP-Leitern können bei Wartungsarbeiten an Übertragungs- und Verteilungsanlagen Zugang zu höher gelegenen elektrischen Anlagen ermöglichen, sofern Leitertyp, Auflagemethode, elektrische Abstände und Arbeitsverfahren vor Ort zur Aufgabe passen.

Portalstrukturen und höher gelegene Anlagen

Portalkonstruktionen in Umspannwerken und andere höher gelegene Strukturen können einen vorübergehenden vertikalen Zugang erfordern.

Eine einteilige Leiter ist besonders praktisch, wenn Zugangshöhe und Auflagepunkte vor Arbeitsbeginn bekannt sind.

Industrielle Elektroinstandhaltung

Fabriken, Bergwerke, elektrische Betriebsräume und industrielle Energieanlagen können bei elektrischen Inspektionen und Wartungsarbeiten einen Zugang mit nichtleitenden Leitern erfordern.

Bauarbeiten in der Nähe elektrischer Anlagen

Bei Bau- und Inbetriebnahmearbeiten in der Nähe elektrischer Anlagen können FRP-Holme dazu beitragen, dass keine leitfähige Metallleiter in den Arbeitsbereich eingebracht wird.

Die Arbeiten müssen dennoch der Gefährdungsbeurteilung zu elektrischen Gefahren am Einsatzort und dem freigegebenen Arbeitsverfahren entsprechen.

Wie ist IEC 61478 zu verstehen?

IEC 61478 ist eine wichtige Norm für bestimmte Isolierleitern, die bei Arbeiten unter Spannung eingesetzt werden, ihr Anwendungsbereich ist jedoch spezifisch.

IEC 61478 gilt für bestimmte synthetische Isolierleiterkonstruktionen, die bei Arbeiten unter Spannung an elektrischen Anlagen mit 1,000 V AC und darüber oder 1,500 V DC und darüber eingesetzt werden.

Der Anwendungsbereich umfasst bestimmte Leiterkonstruktionen, beispielsweise vollständig isolierende, gespleißte oder mit Haken versehene Ausziehleitern sowie bestimmte Kombinationen aus isolierenden und leitfähigen Abschnitten.

Das bedeutet, dass IEC 61478 nicht automatisch auf jede einteilige FRP-Leiter mit fester Länge angewendet werden sollte, nur weil die Leiter aus isolierendem Material besteht.

Bei einem Projekt, das IEC 61478 erfordert, sind folgende Punkte zu bestätigen:

• Genaue Leiterkonstruktion
• Vorgesehener Einsatz bei Arbeiten unter Spannung
• Ob die Konstruktion in den Anwendungsbereich der Norm fällt
• Prüfverfahren
• Prüfbericht für das tatsächlich gelieferte Modell

Die Konformität darf nur angegeben werden, wenn das konkrete Leitermodell und die zugehörige Dokumentation diese Angabe rechtfertigen.

EN 131 und Anforderungen an elektrische Isolierleitern

Die Normenreihe EN 131 behandelt die Terminologie für tragbare Leitern, Abmessungen, allgemeine Konstruktion, mechanische Anforderungen, Prüfungen, Kennzeichnung und Benutzeranweisungen.

Diese mechanischen Leiteranforderungen sind getrennt von Anforderungen an die elektrische Isolierung oder an Arbeiten unter Spannung zu betrachten.

Fragen Sie bei europäischen Projekten nicht einfach, ob eine Leiter „ein EN-Zertifikat hat“. Legen Sie fest, welche mechanischen und elektrischen Anforderungen das Projekt tatsächlich benötigt.

Was ist mit den OSHA-Anforderungen in den USA?

Für Arbeiten in der allgemeinen Industrie in den USA verlangt OSHA nichtleitende Holme an tragbaren Leitern, wenn Mitarbeiter oder Leitern mit freiliegenden, unter Spannung stehenden Teilen in Kontakt kommen könnten.

Dies spricht für die Verwendung von Fiberglasholmen in elektrischen Umgebungen, bedeutet jedoch nicht, dass eine Leiter als „OSHA Certified“ beworben werden sollte.

Die OSHA-Anforderungen gelten für den Einsatz am Arbeitsplatz und die Sicherheitspraktiken. Produktkonstruktion, mechanische Leistungsfähigkeit, elektrische Prüfungen und Projektabnahme müssen weiterhin separat geprüft werden.

Checkliste für die Abnahme durch den Käufer

Was ist vor dem Gebrauch zu prüfen?

FRP-Holme prüfen

• Risse
• Spalten
• Delamination
• Freiliegende Fasern
• Tiefe Kratzer
• Verunreinigungen
• Feuchtigkeit
• Verformungen

Sprossen prüfen

Stellen Sie sicher, dass die Sprossen keine Risse, lockeren Verbindungen, starke Abnutzung, Verformungen oder fehlende Teile aufweisen.

Untere Auflage / Leiterfüße prüfen

Prüfen Sie, ob alle unteren Auflagekomponenten vorhanden und in gutem Zustand sind, und stellen Sie sicher, dass der Fußboden oder Untergrund eine stabile Auflage bietet.

Oberen Auflagebereich prüfen

Prüfen Sie die obere Leiterkonstruktion und stellen Sie sicher, dass am Einsatzort ein geeigneter oberer Auflagepunkt für diesen Leitertyp vorhanden ist.

Produktetikett prüfen

Vergewissern Sie sich, dass Modell, Tragfähigkeit, Warnhinweise, Kennzeichnung sowie gegebenenfalls erforderlicher Prüf- oder Teststatus lesbar und rückverfolgbar sind.

Reinigung, Lagerung und Transport

FRP-Isolierleitern sollten sowohl als elektrische Sicherheitsausrüstung als auch als Zugangsausrüstung behandelt und nicht als gewöhnliches Baumaterial angesehen werden.

• FRP-Oberflächen sauber und trocken halten
• Längeren Kontakt mit Öl, Chemikalien und anderen Verunreinigungen vermeiden
• Holme und Sprossen während des Transports vor Stößen schützen
• Während der Lagerung keine schweren Gegenstände auf der Leiter ablegen
• Unnötig lange UV-Belastung vermeiden
• Die Leiter so lagern, dass die Konstruktion mit fester Länge ordnungsgemäß gestützt wird und sich nicht verbiegt
• Erforderlichenfalls Inspektionsaufzeichnungen führen
• Regelmäßige Inspektionen und Prüfungen gemäß dem geltenden Verfahren und den Produktanforderungen durchführen

Wann muss die Leiter außer Betrieb genommen werden?

Wenn Zweifel an der mechanischen Unversehrtheit oder dem elektrischen Zustand der Leiter bestehen, stellen Sie den normalen Gebrauch ein und veranlassen Sie eine Inspektion oder Bewertung.

Typische Gründe dafür sind:

• Sichtbare Risse oder Spalten in den FRP-Holmen
• Delamination oder freiliegende Fasern
• Schwere Stoßschäden
• Sichtbare Verformung der Holme
• Lockere, beschädigte oder fehlende Sprossen
• Ungewöhnliche Holm-Sprossen-Verbindungen
• Schwere Schäden an den Füßen oder unteren Auflagen
• Starke chemische Verunreinigung
• Unklare Auswirkungen von Feuchtigkeit oder Oberflächenschäden
• Unleserliche Modell- oder Tragfähigkeitskennzeichnung
• Nichtbestehen einer erforderlichen mechanischen oder elektrischen Prüfung

Absturzschutz und Leiternutzung

Eine Isolierleiter unterstützt den elektrischen Zugang, doch Arbeiten in der Höhe können eine separate Absturzgefahr darstellen.

Ob ein Ganzkörpergurt, Verbindungsmittel, Höhensicherungsgerät oder ein anderes Absturzschutzsystem erforderlich ist, sollte anhand der Arbeitshöhe, der Aufgabe, der Arbeitsposition und der geltenden Anforderungen am Einsatzort bestimmt werden.

Sofern die Leiter nicht ausdrücklich für diesen Zweck konstruiert, geprüft und dokumentiert wurde, darf sie nicht automatisch als zugelassener Anschlagpunkt für den Auffangvorgang betrachtet werden.

Passende Ausrüstung finden Sie unterPersönliche elektrische Schutzausrüstung.

Kontrollen vor dem Versand bei JINPOWER

Bei Versorgungsunternehmen, EPC-Auftragnehmern, Industriekunden und Händlern konzentriert sich die Inspektion vor dem Versand darauf, sicherzustellen, dass die tatsächliche Leiter der freigegebenen Spezifikation entspricht.

• Produkttyp
• Leiterlänge
• Oberfläche der FRP-Holme
• Geradheit der Holme
• Anzahl der Sprossen und Verbindungen
• Zustand der unteren Auflage
• Obere Konstruktion
• Produktkennzeichnung
• Logo / Projektkennzeichnung, sofern erforderlich
• Verpackung
• Erforderliche technische Dokumentation

Wenn das Projekt Spannungsfestigkeitsprüfungen, mechanische Belastungsprüfungen, Inspektionen durch Dritte, Chargenrückverfolgbarkeit oder andere Abnahmeanforderungen vorsieht, sollten diese vor Auftragsbestätigung und Produktionsbeginn festgelegt werden.

OEM- und Projektkonfiguration

JINPOWER unterstützt den Großeinkauf und die projektbezogene Lieferung für Versorgungsunternehmen, EPC-Auftragnehmer, Industriekunden und Händler für elektrische Sicherheitsausrüstung.

Abhängig von der bestätigten Leiterkonstruktion und den Projektanforderungen können folgende Punkte abgestimmt werden:

• Leiterlänge
• Produktkennzeichnung
• Sicherheitsaufkleber
• Farbkonfiguration
• Serien- / Chargenkennzeichnung
• Logo / Markenkennzeichnung
• Exportverpackung
• Technisches Datenblatt
• Freigegebene Zeichnung
• Projektbezogene Prüfdokumentation

Eine optische Anpassung verändert nicht die elektrische oder mechanische Tragfähigkeit der Leiter. Leistungsanforderungen müssen anhand der tatsächlichen Produktkonstruktion und der zugehörigen Prüfdokumentation bestätigt werden.

Wie fügt sich eine FRP-Leiter in ein elektrisches Sicherheitssystem ein?

Eine FRP-Leiter ermöglicht hauptsächlich den vertikalen Zugang mit nichtleitenden Holmen. Ein vollständiger elektrischer Wartungsprozess kann auch weitere Sicherheitsausrüstung erfordern.

Zu den entsprechenden JINPOWER-Produkten gehörenIsolierleitern und -tritte,Elektrisch isolierende Tritte,Elektrisch isolierende Gummimatten,SpannungsprüferundPersönliche elektrische Schutzausrüstung.

Warum einteilige FRP-Isolierleitern von JINPOWER wählen?

Spezialisiert auf elektrischen Zugang

JINPOWER liefert Isolierleitern, Tritte, Spannungsprüfer, Gummimatten, Erdungsausrüstung und elektrische PSA. So kann die Auswahl der Leiter als Teil der umfassenderen elektrischen Arbeitsumgebung betrachtet werden.

Klare Ausrichtung auf einteilige Leitern

Dieses Produkt ist für den elektrischen Zugang mit fester Länge konzipiert und wird nicht als Auszieh- oder Teleskopleiter angeboten.

Anwendungsbezogene Auswahl

Wir empfehlen, die Leiter anhand der Zugangshöhe, der physischen Leiterlänge, der Tragfähigkeit, der Auflagebedingungen, der elektrischen Anforderungen und der Dokumentation auszuwählen, statt sie nur nach der Meterangabe zu kaufen.

B2B-Projektdokumentation

Bei Ausschreibungen von Versorgungsunternehmen und EPC-Projekten können Zeichnungen, Prüfanforderungen, Kennzeichnungen, Rückverfolgbarkeit und Projektdokumentation vor der Auftragsfreigabe bestätigt werden.

Welche Angaben sollten Sie in Ihre RFQ aufnehmen?

Häufig gestellte Fragen

Ist dies eine Ausziehleiter?

Nein. Bei diesem Produkt handelt es sich um eine einteilige FRP-Isolierleiter mit einem Leiterteil fester Länge. Sie verwendet keine mehreren verschiebbaren Leiterteile zur Längenverstellung.

Ist dies eine Teleskopleiter?

Nein. Eine Teleskopleiter besteht aus mehreren ineinandergeschobenen Teilen, die aus- und eingefahren werden. Diese Seite beschreibt eine gerade, einteilige Leiter mit fester Länge.

Warum FRP statt einer Aluminiumleiter verwenden?

Aluminium ist leitfähig. FRP bietet nichtleitende Holme und eignet sich daher besser für viele elektrische Arbeitsumgebungen, in denen ein Kontakt mit freiliegenden, unter Spannung stehenden Teilen ein Risiko darstellen kann.

Bedeutet FRP, dass die Leiter den Mitarbeiter vollständig vor einem Stromschlag schützt?

Nein. FRP-Holme sind ein Bestandteil der Maßnahmen zur Kontrolle elektrischer Risiken. Freischaltung, Spannungsprüfung, Arbeitsabstand, PSA, Erdung und weitere Verfahren vor Ort können weiterhin erforderlich sein.

Entspricht die Leiterlänge der Arbeitshöhe?

Nein. Die Leiterlänge ist die physische Länge der Leiter. Die Arbeitshöhe hängt vom Leiterwinkel, der Position des Mitarbeiters, der zulässigen Standhöhe, der Reichweite des Bedieners und der Position der Anlage ab.

Wie wähle ich die richtige Leiterlänge aus?

Beginnen Sie mit der erforderlichen Zugangshöhe und den verfügbaren oberen und unteren Auflagepunkten. Bestätigen Sie anschließend die physische Leiterlänge, den Leiterwinkel, den Transportweg und den verfügbaren Lagerraum.

Entspricht jede FRP-Leiter von JINPOWER der IEC 61478?

Eine pauschale Konformitätsaussage sollte nicht getroffen werden. IEC 61478 hat einen spezifischen Anwendungsbereich für bestimmte Isolierleiterkonstruktionen, die bei Arbeiten unter Spannung eingesetzt werden. Die Konformität muss für das genaue Modell bestätigt und durch die entsprechende Dokumentation belegt werden.

Was deckt EN 131 ab?

Die Normenreihe EN 131 behandelt die Terminologie für tragbare Leitern, Abmessungen, Konstruktion, mechanische Anforderungen, Prüfungen, Kennzeichnung und Benutzeranweisungen. Anforderungen an die elektrische Isolierung sind gegebenenfalls separat zu prüfen.

Kann die Leiter selbst als Anschlagpunkt für den Auffangvorgang verwendet werden?

Nicht automatisch. Sofern die Leiter nicht ausdrücklich als Anschlagpunkt konstruiert, geprüft und dokumentiert wurde, darf die Absturzsicherung nur an einem zugelassenen Anschlagpunkt befestigt werden, der gemäß dem geltenden Absturzschutzverfahren ausgewählt wurde.

Kann JINPOWER die Leiterlänge anpassen?

Die Leiterlänge und weitere Projektdetails können entsprechend der bestätigten Leiterkonstruktion, den mechanischen und elektrischen Anforderungen sowie der Bestellmenge abgestimmt werden.

Informationen und Preise für einteilige FRP-Isolierleitern anfordern

Wenn Sie FRP-Isolierleitern für Umspannwerke, Transformatoren, Schaltanlagen, Wartungsarbeiten von Versorgungsunternehmen, industrielle Elektroanlagen oder EPC-Projekte beschaffen, senden Sie JINPOWER die tatsächlichen Zugangsanforderungen, statt lediglich nach einer „5-m-Fiberglasleiter“ zu fragen.

Bitte geben Sie die erforderliche Zugangshöhe, Leiterlänge, Tragfähigkeit, Arbeitsumgebung, Auflagebedingungen, elektrischen Anforderungen, geltenden Normen, Menge und erforderliche Prüfdokumentation an.

JINPOWER kann anschließend vor der Angebotserstellung und Projektfreigabe die passende Konfiguration der einteiligen FRP-Isolierleiter bestätigen.
